GEBRUIKSAANWIJZING PMP360 Power Dynamics

Hartelijk dank voor de aanschaf van dit Power Dynamics product. Neemt u a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.
• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.
• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst

op kamertemperatuur komen alvorens het weer in werking te stellen.

• Bij gebruik in vochtige ruimten of buiten: raadpleeg de installatierichtlijnen voor een veilige montage.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.
• Indien dit apparaat beschikt over een loodaccu, dient deze tenminste elke 3 maanden opgeladen te worden indien deze voor een langere periode niet wordt gebruikt anders bestaat de kans dat de accu permanent beschadigd.
• Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Power Dynamics geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen . Dit geldt ook voor gevolgschade in wélke vorm dan ook.

UITPAKKEN

LET OP! Pak na ontvangst de doos zorgvuldig uit. Controleer of alle onderdelen aanwezig- en in goede staat ontvangen zijn. Bij transportschade of bij het ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd. Schakel het apparaat niet onmiddellijk in als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport). De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat eerst op kamertemperatuur komt alvorens het aan te sluiten.

AANSLUITSPANNING

Op het label aan de achterzijde/onderzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controleer of de netspanning hiermee overeenkomt. Bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag géén dimmer of regelbare voeding worden gebruikt.

Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

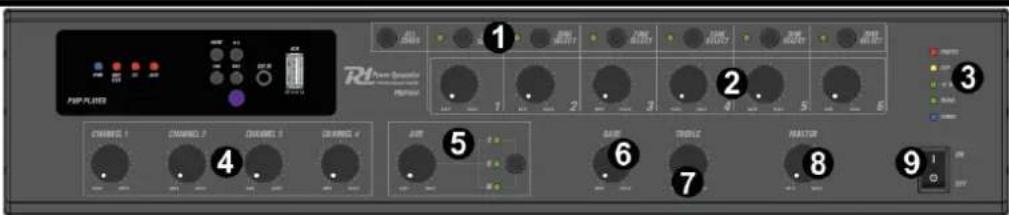

VOORPANEEL

PSP PLATE 1 2 3 4 5 6 7 8 9 RL Power Generator Power Plant POWER 1 POWER 2 POWER 3 POWER 4 POWER 5 POWER 6 POWER 7 POWER 8 POWER 9

1. ZONE SELECT

Indrukken om afzonderlijke zones te (de)selecteren. Druk op ALL ZONES om alle zones tegelijk te (de)selecteren.

1. ZONE VOLUME

Draaien om het volumeniveau per zone aan te passen.

1. STATUSINDICATOREN

LED-statusindicatoren (voeding, niveau, protect).

1. KANAALVOLUME

Draaien om het volumeniveau per kanaal aan te passen.

1. AUX-REGELAARS

Indrukken om AUX (A of B) en media (M) bronnen te selecteren. Draaiknop gebruiken om het volumeniveau van AUX/MEDIA aan te passen.

1. BASS

Draaien om de lage tonen aan te passen.

1. TREBLE

Draaien om de hoge tonen aan te passen.

1. HOOFDVOLUME

Draaien om het hoofdvolume aan te passen.

1. AAN/UIT

Indrukken om het apparaat aan-/uit te zetten.

MEDIASPELER VOORKANT

A. STATUS/MODUSINDICATOREN

LED-status en bron (modus) indicatoren (voeding, WiFi/USB, BT, AUX).

B. MODE

Indrukken om van afspeelmodus te wisselen.

C. AFSPELEN/PAUZEREN

Indrukken om het afspelen te starten/hervatten of pauzeren.

D. VORIGE

Indrukken om naar het vorige nummer te gaan.

E. VOLGENDE

Indrukken om naar het volgende nummer te gaan.

F. AUX

3,5mm aux-ingangsaansluiting.

G. USB

USB-ingangsaansluiting.

Stereo-lijnuitgang aansluitblok.

I. LAN

RJ45-ingang voor bekabelde internetradiofunctie.

J. WIFI-ANTENNE

Aansluiting voor het installeren van een WiFi-antenne.

K. BT ANTENNE

Aansluiting voor het installeren van een BT-antenne.

PMP PLAYER A B C D E F G

Aansluiting voor het bijgeleverde netsnoer. Zie "VERVANGEN ZEKERING" voor instructies over het vervangen van de zekering.

2. LUIDSPREKERUITGANG

Luidsprekeruitgang voor het aansluiten van luidsprekers (afzonderlijke zones (100V) en 100V, 70V, 4 Ohm).

Terminal voor het opnemen of afspelen van een noodbericht.

Terminal om een extern evacuatiebericht in te schakelen, met opties om individuele zones te dempen en te overbruggen.

5. CHIME

Dipswitches voor het inschakelen van een gong en corresponderende niveauknop. Als een gong op kanaal 2 gewenst is, zet u de dipschakelaar voor kanaal 2 in de stand "enable". Stel het niveau in door aan de knop te draaien.

6. VOX

VOX-inschakeldipschakelaars en niveauknop. VOX (voice-operated exchange) biedt de optie om een kanaal in te schakelen wanneer spraakinvoer (boven een bepaalde drempel) wordt gedetecteerd. Zet de dipswitch(s) in de stand "enable" om gebruik te maken van deze functie.

7. LINK- EN REC UITGANG

Link- en REC RCA uitgangsaansluitingen.

8. AUX INGANG

RCA ingangsaansluitingen voor AUX A en B (links en rechts).

9. REMOTE MIC

RJ45 ingang voor het aansluiten van een extern microfoonstation.

10. KANAALINGANG EN INGANGSKEUZESCHAKELAARS

Gebalanceerde lijn/microfooningang voor kanaalingang 1-4, inclusief de mogelijkheid voor het instellen van een vooraankondiging. De ingangen zijn voorzien van lijn-, fantoomvoeding- en microfooninstellingsschakelaars.

Fantoomvoeding: zet de ingangsschakelaar op PH om DC +48V fantoomvoeding te leveren voor het gebruik van een condensatormicrofoon.

VERVANGEN ZEKERING

Indien de zekering defect is, dient u de zekering te vervangen door een zekering van hetzelfde type en waarde. Voor het vervangen van de zekering, schakel eerst de stroom uit en volg de onderstaande stappen. Procedure:

Stap 1: Open de zekeringhouder op het achter paneel met een passende platte schroevendraaier.

Stap 2: Verwijder de oude zekering uit de zekeringhouder.

Stap 3: Installeer de nieuwe zekering in de zekeringhouder.

Stap 4: Plaats de zekeringhouder in de behuizing.

BT-VERBINDING

Volg onderstaande stappen om je BT-apparaat aan te sluiten op de versterker:

1. Zet BT aan op je smartphone of tablet.
2. Druk op MODE totdat de BT LED oplicht.
3. Zoek naar "MPlayer A" in het BT-menu van de smartphone of tablet.
4. Maak verbinding met "MPlayer A".

WIFI

Download de laatste versie van de LEGACY Player app via Apple store of Google play. Hier vind je ook de nieuwste functies en uitleg over het gebruik ervan.

Deze terminals bieden een laagspanningsuitgang van 4Ω (minimumbelasting). Een commerciële uitgang van 100V is ook beschikbaar.

Let op: sluit één draad aan op de COM-schroef en één draad op de geselecteerde impedantie of spanning. ATTENTIE: Combinaties zijn niet mogelijk op het uitgangsniveau.

Er zijn twee verschillende soorten aansluitingen. De lage impedantie sectie: 4Ω (minimumbelasting) is ontworpen om een klein aantal luidsprekers aan te sluiten op je versterker. De 100V sectie is speciaal ontworpen voor een verdeling van meerdere luidsprekers. Als je de 100V uitgang gebruikt, moeten de luidsprekers voorzien zijn van een 100V transformator. Het maximale aantal luidsprekers dat op je distributielijn kan worden geplaatst, staat in verhouding tot het vermogen dat aan elke luidspreker wordt toegewezen. Het totale wattage dat is ingesteld op de secundaire zijde van de transformatoren op je luidsprekerlijn mag het maximale RMS-uitgangsvermogen van het apparaat niet overschrijden. Als u dit niet respecteert, kan dit permanente schade aan de versterker veroorzaken.

BEDIENINGSSTAPPEN

• Wanneer alle aansluitingen op de versterker gemaakt zijn, draai je alle draaiknoppen naar beneden en schakel je de voeding in (de voedings-LED zal oplichten). Zet de regelaars BASS en TREBLE in de "12 uur" stand (recht omhoog) en draai de HOOFDVOLUME-regelaar een stukje omhoog om te testen.
• Zorg ervoor dat een signaal wordt toegevoerd aan een van de ingangen en verhoog geleidelijk de volumeregelaar voor dat kanaal tot de output hoorbaar is via de luidsprekers. Zet de HOOFDVOLUME-regelaar op het maximaal vereiste volumeniveau en verlaag de volumeregelaar van het kanaal indien nodig.
  Opmerking: De initiele test kan worden uitgevoerd met de ingebouwde USB-audiospeler. De output van de versterker wordt weergegeven op de niveaumeter-LED's en zorg ervoor dat de CLIP LED niet (constant) brandt tijdens het gebruik. Als deze LED brandt, kan dit duiden op vervorming of clipping van het uitgangssignaal en moet de HOOFDVOLUME-regelaar lager worden gezet.
• Als er een microfoon is aangesloten, zorg er dan voor dat deze is ingeschakeld en als deze fantoomvoeding nodig heeft, zorg er dan voor dat deze functie is ingeschakeld. Verhoog geleidelijk de volumeregelaar terwijl u in de microfoon spreekt totdat het gewenste volumeniveau is bereikt. De microfoon mag de luidsprekers niet kunnen "horen" (detecteren), wat kan resulteren in een piepend, gierend of jankend geluid.

Naast de kanaal- en hoofdvolumeregelaar zijn er de BASS en TREBLE EQ-regelaars om de toon van de algemene uitvoer aan te passen. In de stand 12 uur hebben deze regelaars geen effect op het signaal (geen boost of cut). Door de BASS-regelaar met de klok mee te draaien worden de lage frequenties in het geluid versterkt, terwijl door de regelaar tegen de klok in te draaien deze lage frequenties worden verzwakt. Op dezelfde manier versterkt rechtsom draaien van de TREBLE-regelaar de hoge frequenties in het geluid, terwijl linksom draaien deze hoge frequenties verlaagt. Pas deze EQ-regelaars aan het type audiosignaal aan of compenseer de akoestiek in de kamer.

- Normaal gezien start het afspelen automatisch wanneer een USB-stick in de overeenkomstige sleuf wordt gestoken. Is dit niet het geval, selecteer dan USB door op MODE te drukken om de USB-modus handmatig te starten. Druk op AFSPELEN/PAUZEREN om het afspelen te starten. Druk op VORIGE en/of VOLGENDE om van nummer te veranderen.

100V LIJNSYSTEEM

Voor 100V lijnsystemen sluit u de versterker aan op de eerste luidspreker in het systeem met dubbel geïsoleerde luidsprekerkabel die voldoende stroomsterkte heeft om het totale uitgangsvermogen van de versterker aan te kunnen.

Sluit de uitgang "100V" aan op de positieve (+) aansluiting van de luidspreker en de uitgang "COM" op de negatieve (-) aansluiting van de luidspreker. Sluit andere luidsprekers parallel aan op de eerste luidspreker, waarbij alle positieve aansluitingen op elkaar zijn aangesloten en alle negatieve aansluitingen op elkaar zijn aangesloten, zoals hieronder weergegeven.

60W Amplifier 10W 10W 10W 10W 10W

Een 100V lijnluidsprekersysteem kan bestaan uit veel luidsprekers die op elkaar zijn aangesloten. De bepalende factor voor het aantal luidsprekers dat op één versterker kan worden gebruikt, is het vermogen. Voor de meeste doeleinden wordt geadviseerd om zoveel luidsprekers als nodig aan te sluiten met een gezamenlijk wattage van niet meer dan 90% van het uitgangsvermogen van de versterker.

De aansluitingen van een 100V luidspreker zijn verbonden met een transformator en in sommige gevallen kan deze transformator "getapt" zijn voor verschillende vermogens. Deze aftakkingen kunnen worden gebruikt om het wattage (en het uitgangsvolume) van elke luidspreker in het systeem aan te passen om het ideale totale vermogen van het systeem voor de versterker te bereiken.
