BEDIENUNGSANLEITUNG PMP360 Power Dynamics

MEDIASPELER ACHTERKANT

H. UITGANG

3. EMERGENCY (NOODBERICHT)

Vielen Dank für den Kauf dieses Power Dynamics gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-Vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthält unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen lassen. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzchnur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Stecker ziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzchnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar sind, darf der Stecker NICHT in eine Steckdose gesteckt werden und das Gerät darf NICHT eingeschaltet werden. Wenden Sie sich in dem Fall an Ihren Fachhändler. Das Gerät darf nicht an einen Dimmer angeschlossen werden.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführt werden.
• Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.

• Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperatur kommen, bevor Sie es einschalten.

• Bei Verwendung in Feuchträumen oder im Freien: Beachten Sie die Installationsrichtlinien für eine sichere Montage.

• Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warnungen befolgt werden.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkürzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt lassen.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat fragen.
• Das Gerät nur mit sauberen Händen bedienen.
• Das Gerät nicht mit Gewalt bedienen.
• Wenn dieses Gerät eine Blei-Säure-Batterie hat, soll dies jede 3 Monate zumindest wieder aufgeladen werden, wenn es nicht für eine längere Zeit nicht benutzt wird, sonst ist es möglich, dass die Batterie dauerhaft beschädigt.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Nähe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie dafür, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35°C. liegen.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG).

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Tronios BV Registrierungsnummer : 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschluss treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Power Dynamics ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

AUSPACKEN

Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät so lange ausgeschaltet, bis es Zimmertemperatur erreicht hat!

NETZANSCHLUSS

Die benötigte Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und dürfen nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlegen, prüfen Sie, ob der Wert der zulässigen Spannung entspricht.

Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie sicher, das Gerät ist elektrisch geerdet, um das Risiko eines Stromschlags oder Feuer zu vermeiden.

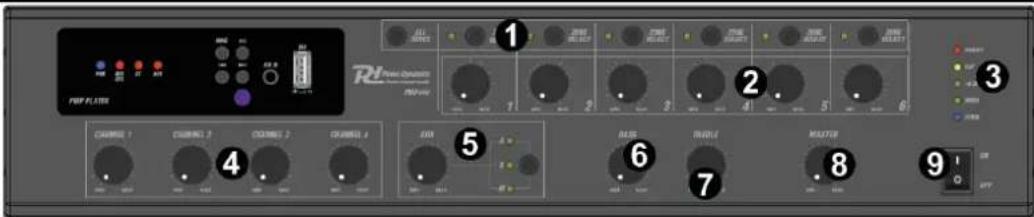

VORDERSEITE

RF PLATE 1 2 3 4 5 6 7 8 9 DIN MAX RR MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX Max

1. ZONE SELECT

Drücken, um einzelne Zonen auszuwählen/abzuwählen. Drücken Sie ALLE ZONEN, um alle Zonen auf einmal auszuwählen/abzuwählen.

2. ZONE LAUTSTÄRKE

Drehen, um den Lautstärkepegel pro Zone einzustellen.

3. STATUSINDIKATOREN

LED-Statusanzeigen (Strom, Pegel, Protekt).

4. KANALLAUTSTÄRKE

Drehen, um den Lautstärkepegel pro Kanal einzustellen.

5. AUX REGELN

Drücken Sie diese Taste, um die AUX- (A oder B) und Medienquellen (M) auszuwählen. Verwenden Sie den Drehknopf, um den AUX/MEDIA-Lautstärkepegel einzustellen.

6. BASS

Drehen zum Einstellen der Bässe.

7. TREBLE

Drehen zum Einstellen der Höhen.

8. HAUPTLAUTSTÄRKE

Drehen, um die Hauptlautstärke einzustellen.

9. EIN/AUS

Drücken, um das Gerät ein-/auszuschalten.

MEDIASPIELER VORDERSEITE

A. STATUS/MODUSINDIKATOREN

LED-Status- und Quellen- (Modus-) Anzeigen (Strom, WiFi/USB, BT, AUX).

B. MODE

Drücken, um den Wiedergabemodus zu wechseln.

C. ABSPIELEN/PAUSIEREN

Drücken, um die Wiedergabe zu starten/fortzusetzen oder zu unterbrechen.

D. VORHERIGE

Drücken, um zum vorherigen Titel zu wechseln.

E. NÄCHSTE

Drücken, um zum nächsten Titel zu wechseln.

F. AUX

3,5-mm-Hilfseingangsbuchse.

G. USB

USB-Eingangsanschluss.

MEDIASPIELER RÜCKSEITE

H. AUSGANG

Stereo-Line-Ausgangsklemme.

I. LAN

RJ45-Eingang für kabelgebundene Internet-Radiofunktion.

J. WIFI-ANTENNE

Anschluss für die Installation einer WiFi-Antenne.

K. BT ANTENNE

Anschluss für die Installation einer BT-Antenne.

PMP A B C D E F G PMP PLAYER

1. NETZANSCHLUSS UND SICHERUNGSHALTER

Anschluss für das mitgelieferte Netzkabel. Siehe "Sicherungswechsel" für Anweisungen zum Auswechseln der Sicherung.

1. LAUTSPRECHERAUSGANG

Lautsprecherausgangsbuchse zum Anschluss von Lautsprechern (einzelne Zonen (100V) und 100V, 70V, 4 Ohm).

1. EMERGENCY (NOTFALLMELDUNG)

Terminal zur Aufzeichnung oder Wiedergabe einer Notfallmeldung.

1. EVAKUIERUNG (EXTERN)

Terminal zur Aktivierung der externen Evakuierungsmeldung, mit Optionen zur Stummschaltung und Übersteuerung einzelner Zonen.

1. CHIME

Dip-Schalter zum Aktivieren eines Gongs und entsprechende Pegel-Taste. Wenn ein Gong auf Kanal 2 gewünscht wird, stellen Sie den Dip-Schalter für Kanal 2 auf die Position "enable". Stellen Sie den Pegel durch Drehen des Knopfes.

1. VOX

VOX-Aktivierungs-Dip-Schalter und Pegelknopf. VOX (voice-operated exchange) bietet die Möglichkeit, einen Kanal zu aktivieren, wenn ein Spracheingang (oberhalb eines bestimmten Schwellenwerts) erkannt wird. Stellen Sie den/die DIP-Schalter auf die Position "enable", um diese Funktion zu nutzen.

1. LINK- UND REC-AUSGANG

Link- und REC-Cinch-Ausgangsanschlüsse.

1. AUX EINGANG

RCA-Eingangsbuchsen für AUX A und B (links und rechts).

1. REMOTE MIC

RJ45-Eingang zum Anschluss einer externen Sprechstelle.

1. KANALEINGANG UND EINGANGSWAHLSCHALTER

Symmetrischer Line-/Mikrofoneingang für die Kanaleingänge 1-4, einschließlich der Möglichkeit, eine Vorankündigung einzustellen. Die Eingänge sind mit Schaltern für Line, Phantomspeisung und Mikrofoneinstellung ausgestattet.

Phantomspeisung: Stellen Sie den Eingangsschalter auf PH, um eine DC +48V Phantomspeisung für die Verwendung eines Kondensatormikrofons bereitzustellen.

SICHERUNGSWECHSEL

Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden. Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzsteckerziehen). Vorgehensweise:

Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendreher.

Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.

Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.

Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.

VERBINDEN MIT BT

Führen Sie die folgenden Schritte aus, um Ihr BT-Gerät mit dem Verstärker zu verbinden:

1. Schalten Sie BT auf Ihrem Smartphone oder Tablet ein.
2. Drücken Sie MODE, bis die BT-LED aufleuchtet.
3. Suchen Sie im BT-Menü des Smartphones oder Tablets nach "MPlayer A".
4. Verbinden Sie Mit "MPIayer A".

WIFI

Laden Sie die neueste Version der LEGACY Player App über den Apple Store oder Google Play herunter. Hier finden Sie auch die neuesten Funktionen und Erklärungen zu deren Verwendung.

LAUTSPRECHER-ANSCHLÜSSE

Diese Klemmen bieten einen Niederspannungsausgang von 4Ω (Mindestlast). Ein 100-V-Ausgang ist ebenfalls verfügbar. Hinweis: Schließen Sie einen Draht an die COM-Schraube und einen Draht an die ausgewählte Impedanz oder Spannung an. ACHTUNG: Kombinationen sind in der Ausgangsebene nicht möglich.

Es gibt zwei verschiedene Arten von Anschlüssen. Der Abschnitt mit niedriger Impedanz: 4Ω (Mindestlast) ist für den Anschluss einer kleinen Anzahl von Lautsprechern an Ihren Verstärker vorgesehen. Der 100-V-Teil ist speziell für die Verteilung mehrerer Lautsprecher ausgelegt. Wenn Sie den 100-V-Ausgang verwenden, müssen die Lautsprecher mit einem 100-V-Übertrager ausgestattet sein. Die maximale Anzahl von Lautsprechern, die an Ihre Verteilerleitung angeschlossen werden können, ist proportional zu der jedem Lautsprecher zugewiesenen Wattleistung. Die auf der Sekundärseite der Transformatoren Ihrer Lautsprecherleitung eingestellte Gesamtwattzahl darf die maximale RMS-Ausgangsleistung des Geräts nicht überschreiten. Bei Nichtbeachtung kann der Verstärker dauerhaft beschädigt werden.

BEDIENUNGSSCHRITTE

• Wenn alle Verbindungen zum Verstärker hergestellt sind, drehen Sie alle Regler herunter und schalten Sie die Stromversorgung ein (die Power-LED leuchtet auf). Drehen Sie die BASS- und TREBLE-Regler auf die "12-Uhr"-Position (gerade nach oben) und drehen Sie den HAUPTLAUTSTÄRKE-Regler leicht auf, um zu testen.
• Vergewissern Sie sich, dass ein Signal an einem der Eingänge anliegt, und erhöhen Sie den Lautstärkeregler für diesen Kanal allmählich, bis der Ausgang über die Lautsprecher hörbar ist. Stellen Sie den HAUPTLAUTSTÄRKE-Regler auf den maximalen Lautstärkepegel ein und verringern Sie die Kanallautstärkeregelung, falls erforderlich.
  Hinweis: Der erste Test kann mit dem eingebauten USB-Audio-Player durchgeführt werden. Die Ausgangsleistung des Verstärkers wird auf den Pegelanzeige-LEDs angezeigt. Stellen Sie sicher, dass die CLIP-LED während des Betriebs nicht (ständig) leuchtet. Wenn diese LED leuchtet, kann dies auf eine Verzerrung oder Übersteuerung des Ausgangssignals hinweisen und der HAUPTLAUTSTÄRKE-Regler sollte niedriger eingestellt werden.
• Wenn ein Mikrofon angeschlossen ist, vergewissern Sie sich, dass es eingeschaltet ist, und wenn es Phantomspeisung benötigt, stellen Sie sicher, dass diese eingeschaltet ist. Erhöhen Sie den Lautstärkeregler allmählich, während Sie in das Mikrofon sprechen, bis der gewünschte Lautstärkepegel erreicht ist. Das Mikrofon sollte nicht in der Lage sein, die Lautsprecher zu "hören" (zu erkennen), was zu einem quietschenden, heulenden oder wimmernden Ton führen kann.
  Neben den Kanal- und Master-Lautstärkereglern gibt es die BASS- und TREBLE-EQ-Regler, mit denen der Klang des Gesamtausgangs eingestellt werden kann. In der 12-Uhr-Stellung haben diese Regler keinen Einfluss auf das Signal (keine Anhebung oder Absenkung). Durch Drehen des BASS-Reglers im Uhrzeigersinn werden die tiefen Frequenzen im Klang angehoben, während durch Drehen gegen den Uhrzeigersinn diese tiefen Frequenzen abgeschwächt werden. In ähnlicher Weise werden durch Drehen des TREBLE-Reglers im Uhrzeigersinn die hohen Frequenzen im Klang angehoben, während durch Drehen gegen den Uhrzeigersinn diese hohen Frequenzen abgesenkt werden. Passen Sie diese EQ-Regler an den Typ des Audiosignals an oder kompensieren Sie die Raumakustik.
• Normalerweise beginnt die Wiedergabe automatisch, wenn ein USB-Stick in den entsprechenden Steckplatz eingesteckt wird. Sollte dies nicht der Fall sein, wählen Sie USB, indem Sie MODE drücken, um den USB-Modus manuell zu starten. Drücken Sie ABSPIELEN/PAUSIEREN, um die Wiedergabe zu starten. Drücken Sie VORHERIGE und/oder NÄCHSTE, um die Titel zu wechseln.

100V

Bei 100-Volt-Leitungssystemen schließen Sie den Verstärker an den ersten Lautsprecher im System mit einem doppelt isolierten Lautsprecherkabel an, das eine für die Gesamtausgangsleistung des Verstärkers ausreichende Amperezahl aufweist.

Verbinden Sie den "100V"-Ausgang mit dem positiven (+) Anschluss des Lautsprechers und den "COM"-Ausgang mit dem negativen (-) Anschluss des Lautsprechers. Schließen Sie weitere Lautsprecher parallel zum ersten Lautsprecher an, wobei alle positiven Anschlüsse zusammen und alle negativen Anschlüsse zusammen angeschlossen werden, wie unten gezeigt.

60W Amplifier 10W 10W 10W 10W 10W

Ein 100V-Lautsprechersystem kann aus vielen miteinander verbundenen Lautsprechern bestehen. Der entscheidende Faktor für die Anzahl der Lautsprecher, die an einem Verstärker verwendet werden können, ist die Leistung. Für die meisten Zwecke wird empfohlen, so viele Lautsprecher wie nötig anzuschließen, deren Gesamtleistung nicht mehr als 90% der Verstärkerausgangsleistung beträgt.

Die Klemmen eines 100-V-Lautsprechers sind mit einem Transformator verbunden, und in einigen Fällen kann dieser Transformator für verschiedene Leistungsstufen "angezapft" werden. Diese Anzapfungen können verwendet werden, um die Wattzahl (und die Ausgangslautstärke) jedes Lautsprechers im System anzupassen, um die ideale Gesamtsystemleistung für den Verstärker zu erreichen.
