MANUAL DE USUARIO PMP360 Power Dynamics

Felicitaciones a la compra de este producto Power Dynamics. Por favor lea atentamente este manual antes de usar el aparato para disfrutar al completo de sus prestaciones.

Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas. Guarde el manual para futuras consultas.

Antes de usar el aparato, por favor pida consejo a un profesional. Cuando el aparato se enciende por primera vez, suele sentirse cierto olor. Esto es normal y desaparece al poco tiempo.

• Este aparato contiene piezas que llevan voltaje. Por lo tanto NO abra la carcasa.
• No coloque objetos metálicos o vierta líquidos dentro del aparato Podría producir descargas eléctricas y fallos en el funcionamiento.
• No coloque el aparato cerca de fuentes de calor tipo radiadores, etc. No coloque el aparato en superficies vibratorias. No tape los agujeros de ventilación.
• Este aparato no está preparado para un uso continuado.
• Tenga cuidado con el cable de alimentación y no lo dañe. Un daño o defecto en el cable de alimentación puede producir una descarga eléctrica o fallo en el funcionamiento.
• Cuando desconecte el aparato de la toma de corriente, siempre tire de la clavija, nunca del cable.
• No enchufe o desenchufe el aparato con las manos mojadas.
• Si la clavija y/o el cable de alimentación están dañados, necesitan reemplazarse por un técnico cualificado.
• Si el aparato está dañado de modo que puedan verse sus partes internas, NO conecte el aparato a la toma de corriente y NO lo encienda. Contacte con su distribuidor. NO conecte el aparato a un reostato o dimmer.
• Para evitar un fuego o peligro de descarga, no exponga el aparato a la lluvia y a la humedad.
• Todas las reparaciones deben llevarse a cabo exclusivamente por técnicos cualificados.
• Conecte el aparato a una toma de corriente con toma de tierra (220-240Vca/50Hz) protegida por un fusible de 10-16A.
• Durante una tormenta o si el aparato no va a usarse durante un periodo largo de tiempo, desconéctelo de la toma de corriente. La regla es: Desconéctelo si no lo va a usar.
• Si el aparato no se ha usado en mucho tiempo puede producirse condensación. Deje el aparato a temperatura ambiente antes de encenderlo.

• Para su uso en ambientes húmedos o al aire libre: consulte las directrices de instalación para un montaje seguro.

• Para prevenir accidentes en las empresas, debe seguir las directrices aplicables y seguir las instrucciones.

• No lo apague y encienda repetidamente. Esto acorta su tiempo de vida.
• Mantenga el aparato fuera del alcance de los niños. No deje el aparato sin vigilancia.
• No utilice sprays limpiadores para limpiar los interruptores. Los residuos de estos sprays producen depósitos de polvo y grasa. En caso de mal funcionamiento, siempre consulte a un profesional.
• No fuerce los controles.
• Si el aparato se ha caído, siempre haga que lo verifique un técnico cualificado antes de encenderlo otra vez.
• NO utilice productos químicos para limpiar el aparato. Dañan el barniz. Tan solo límpielo con un trapo seco.
• Manténgalo lejos de equipos electrónicos ya que pueden producir interferencias.
• Si este producto incorpora una batería recargable con base ácida, por favor recarge batería cada 3 meses si no va a usar la unidad por un tiempo prolongado. En caso contrario la batería podría dañarse.
• Solo utilice recambios originales para las reparaciones, de otro modo pueden producirse daños serios y/o radiaciones peligrosas.
• Apague el aparato antes de desconectarlo de la toma de corriente y/o de otros equipos. Desconecte todos los cables y conexiones antes de mover el aparato.
• Asegúrese de que el cable de alimentación no puede dañarse cuando la gente lo pise. Compruebe el cable de alimentación antes de cada uso por si hay daños o defectos.
• El voltaje de funcionamiento es 220-240Vca/50Hz. Compruebe que la toma de corriente coincide. Si tiene que viajar, asegúrese de que el voltaje del país es el adecuado para este aparato.
• Guarde el embalaje original para poder transportar el aparato en condiciones seguras.

Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente magnitud como para producir una descarga eléctrica.

Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie de la letra.

NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre 5°C/41°F y 35°C/95°F.

Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las especificaciones pueden variar sin previo aviso.

Nunca intente reparar usted mismo este equipo. Esta manipulación anulará la garantía. No realice cambios en la unidad. Esta manipulación anulará la garantía. Esta garantía no es aplicable en caso de accidente o daños ocasionados por uso indebido del aparato o mal uso del mismo. Power Dynamics no se hace responsable de daños personales causados por el no seguimiento de las normas e instrucciones de este manual. Esto es aplicable también a los daños de cualquier tipo.

INSTRUCCIONES DE DESEMBALAJE

ATENCIÓN! Inmediatamente después de recibir un dispositivo, desempaque cuidadosamente la caja de cartón, compruebe el contenido para asegurarse de que todas las partes están presentes, y se han recibido en buenas condiciones. Notifique inmediatamente al transportista y conserve el material de embalaje para la inspección por si aparecen daños causados por el transporte o el propio envase muestra signos de mal manejo. Guarde el paquete y todos los materiales de embalaje. En el caso de que deba ser devuelto a la fábrica, es importante que el aparato sea devuelto en la caja de la fábrica y embalaje originales. Si el aparato ha estado expuesto a grandes cambios de temperatura (tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el dispositivo apagado hasta que se haya alcanzado la temperatura ambiente.

FUENTE DE ALIMENTACIÓN

En la etiqueta de la parte trasera del controlador se indica el tipo de fuente de alimentación que debe ser conectado. Compruebe que la tensión de red corresponda a esto, todos los otros voltajes a la especificada, puede causar efectos irreparable. El producto también debe estar conectado directamente a la red para ser utilizado. No en ninguna fuente de alimentación o dimmer ajustable.

Conecte siempre el producto a un circuito protegido (disyuntor o fusible). Asegúrese de que el producto tiene una toma de tierra adecuada para evitar el riesgo de electrocución o incendio.

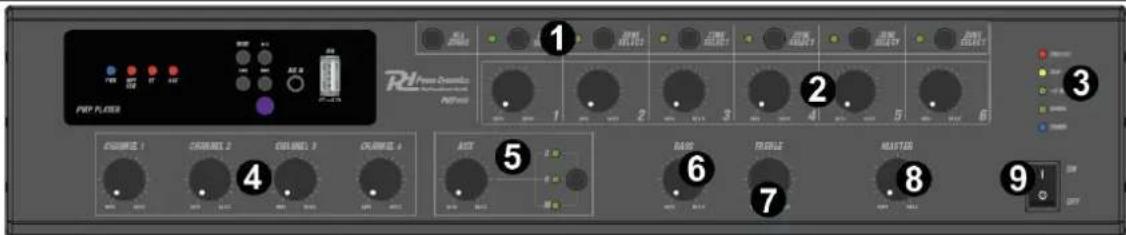

PANEL FRONTAL

PWP PLUG 1 2 3 4 5 6 7 8 9 3 4 5 6 7 8 9

1. ZONE SELECT

Pulse para (des)seleccionar zonas separadas, o pulse ALL ZONES para (des)seleccionar todas las zonas a la vez.

2. VOLUMEN DE ZONA

Gíralo para ajustar el nivel de volumen por zona.

3. INDICADORES DE ESTADO

Indicadores LED de estado (alimentación, nivel, protección).

4. VOLUMEN DEL CANAL

Gíralo para ajustar el nivel de volumen por canal.

5. CONTROLES AUXILIARES

Pulse el botón para seleccionar las fuentes AUX (A o B) y multimedia (M). Gire el botón para ajustar el nivel de volumen AUX/MEDIA.

6. BASS

Gíralo para ajustar el nivel de graves.

7. TREBLE

Gire para ajustar el nivel de agudos.

8. VOLUMEN PRINCIPAL

Gíralo para ajustar el volumen principal.

9. ENCENDIDO/APAGADO

Pulsar para encender/apagar el aparato.

FRONTAL DEL REPRODUCTOR MULTIMEDIA

A. INDICADORES DE ESTADO/MODO

Indicadores LED de estado y fuente (modo) (alimentación, WiFi/USB, BT, AUX).

B. MODE

Pulse para cambiar los modos de funcionamiento.

C. REPRODUCIR/PAUSAR

Pulse para iniciar/reanudar o pausar la reproducción.

D. ANTERIOR

Pulse para pasar a la pista anterior.

E. SIGUIENTE

Pulse para saltar a la pista siguiente.

F. ENTRADA AUX

Toma de entrada de 3,5 mm para entrada auxiliar.

G. USB

Toma de entrada USB.

PMP PLAYER A B C D E F G

TRASERA DEL REPRODUCTOR MULTIMEDIA

H. SALIDA

Bloque de conectores de salida de línea estéreo.

I. LAN

Conector de entrada RJ45 para función de radio por Internet por cable.

J. ANTENA WIFI

Conector para instalar una antena WiFi.

K. ANTENA BT

Conector para instalar una antena BT.

OUTPUT LAN WiFi Rx BT Rx K

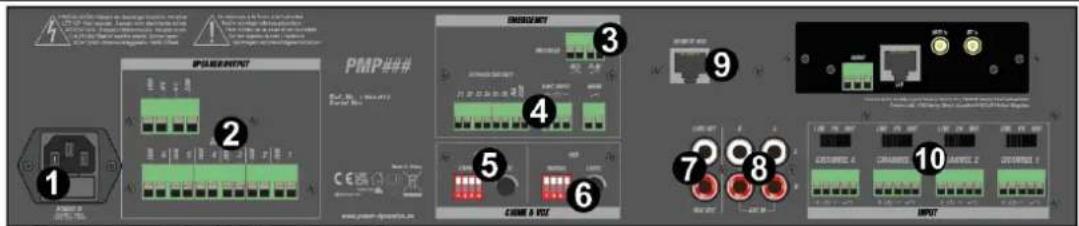

PANEL TRASERO

POWER INPUT PMP### C E www.power-pressnet.cn EFFECTIVE 3 4 5 6 7 8 9 10 INPUT

1. TOMA DE CORRIENTE Y PORTAFUSIBLES

Toma para enchufar el cable de alimentación suministrado. Para obtener instrucciones sobre cómo cambiar el fusible, consulte "CAMBIANDO EL FUSIBLE".

2. SALIDA DE ALTAVOZ

Terminal de salida de altavoces para conectar altavoces (zonas individuales (100V) y 100 V, 70 V, 4 ohmios).

3. MENSAJE DE EMERGENCIA

Terminal para permitir la grabación o reproducción de un mensaje de emergencia.

4. EVACUACIÓN EXTERNA

Terminal para activar un mensaje de evacuación externo, con opciones de silenciamiento y anulación de zonas individuales.

5. CHIME

Interruptores DIP de activación del timbre y mando de nivel. Si desea un timbre en el canal 2, coloque el interruptor DIP del canal 2 en la posición "enable". Ajuste el nivel del timbre girando el mando.

6. VOX

Interruptores DIP de habilitación de VOX y mando de nivel. VOX (voice-operated exchange) ofrece la posibilidad de habilitar un canal cuando se detecta una entrada de voz (por encima de un determinado umbral). Para utilizar esta función, coloque los interruptores DIP en la posición "enable".

7. SALIDA LINK- Y REC

Conectores RCA para salida de enlace y grabación.

8. ENTRADA AUX

Conectores RCA para entrada AUX A y B (izquierda y derecha).

9. MICRÓFONO REMOTO

Conector de entrada de micrófono remoto (RJ45).

10. ENTRADA DE CANAL Y SELECTORES DE ENTRADA

Entrada de línea/micrófono balanceada para las entradas de los canales 1-4, con posibilidad de timbre previo.

Las entradas están equipadas con interruptores de ajuste de línea, alimentación phantom y micrófono.

Alimentación phantom: coloque el interruptor de entrada en PH para suministrar alimentación phantom DC +48V para acomodar el uso de un micrófono de condensador.

CAMBIANDO EL FUSIBLE

Si el fusible está defectuoso, reemplace el fusible por un fusible del mismo tipo y valor. Antes de sustituir el fusible, desconectar de la corriente. Procedimiento:

Paso 1: Abra el portafusibles del panel trasero con un destornillador adecuado.

Paso 2: Retire el fusible viejo del portafusibles.

Paso 3: Instale el fusible nuevo en el portafusibles.

Paso 4: Vuelva a colocar el portafusibles en la caja.

CONECTAR A BT

Para conectar su dispositivo BT al amplificador, siga estos pasos:

1. Enciende BT en tu smartphone o tablet.
2. Pulse el botón MODE hasta que se ilumine el LED BT.
3. Busque "MPlayer A" en el menú BT del smartphone o tableta.
4. Conectar con "MPlayer A".

WIFI

Descarga la última versión de la aplicación LEGACY Player a través de Apple store o Google play. Aquí también encontrarás las últimas funciones y explicaciones sobre cómo utilizarlas.

TERMINALES DE ALTAVOZ

Estos terminales ofrecen una salida de baja tensión de 4Ω (carga mínima). También está disponible una salida comercial de 100V. Tenga en cuenta que sólo debe conectarse un cable al tornillo COM y un cable a la impedancia o tensión seleccionada. ATENCIÓN: No se pueden realizar combinaciones múltiples en el nivel de salida.

Se proporcionan dos tipos de conexiones diferentes. La sección de baja impedancia 4Ω (carga mínima) está diseñada para conectar una pequeña cantidad de altavoces a su amplificador. La sección de 100 V está especialmente diseñada para la distribución de varios altavoces. Cuando se utiliza la salida de 100V, los altavoces tienen que estar equipados con un transformador de 100V. La cantidad máxima de altavoces que se pueden colocar en la línea de distribución está en relación con la potencia asignada a cada altavoz. La potencia total fijada en el secundario de los transformadores de su línea de altavoces no debe superar la potencia de salida RMS máxima del aparato. El incumplimiento de esta norma puede provocar daños permanentes en el amplificador.

PASOS DE LA OPERACIÓN

• Una vez realizadas todas las conexiones al amplificador, baje todos los controles giratorios y conecte la alimentación (el LED de alimentación se iluminará). Gire los controles de GRAVES y AGUDOS a la posición de las 12 en punto (apuntando directamente hacia arriba) y gire el control giratorio VOLUMEN PRINCIPAL parcialmente hacia arriba para la prueba.
• Asegúrese de que se está enviando una señal a una de las entradas y aumente gradualmente el control de volumen de ese canal hasta que la salida se oiga a través de los altavoces. Suba el VOLUMEN PRINCIPAL al máximo nivel de volumen requerido y reduzca el control de volumen del canal si es necesario.
  Nota: La prueba inicial puede realizarse utilizando el reproductor de audio USB incorporado. La salida del amplificador se representa en los LEDs del medidor de nivel y se debe tener cuidado de que el LED CLIP no esté (constantemente) encendido durante el uso. La iluminación de este LED puede estar indicando distorsión o recorte de la señal de salida y el VOLUMEN PRINCIPAL debe bajarse.
• Si hay un micrófono conectado, asegúrese de que está encendido y, si requiere alimentación phantom, asegúrese de que esta función está activada. Aumente gradualmente su control de volumen mientras habla por el micrófono hasta alcanzar el nivel de volumen deseado. El micrófono no debe ser capaz de "oír" (detectar) los altavoces, lo que puede causar retroalimentación (chirridos o aullidos).

Además de los controles de volumen de canal y VOLUMEN PRINCIPAL, hay controles BASS y TREBLE EQ para ajustar el tono de la salida general. En la posición de las 12 en punto, estos controles no aplican ningún efecto a la señal (ni realce ni corte). Girando el control de GRAVES en el sentido de las agujas del reloj se realizan las frecuencias bajas del audio, mientras que girándolo en sentido contrario a las agujas del reloj se cortan estas frecuencias bajas. Del mismo modo, girar el control TREBLE en el sentido de las agujas del reloj aumenta las frecuencias altas en el audio, mientras que girarlo en sentido contrario cortará estas frecuencias altas. Ajuste estos controles de ecualización para adaptarlos al tipo de señal de audio o compensar la acústica de la sala.

- Normalmente, la reproducción se iniciará automáticamente cuando se inserte una memoria USB en la ranura correspondiente. Si no es así, seleccione USB pulsando MODE para iniciar el modo USB manualmente. Pulse REPRODUCIR/PAUSAR para iniciar la reproducción. Pulse ANTERIOR y/o SIGUIENTE para cambiar de pista.

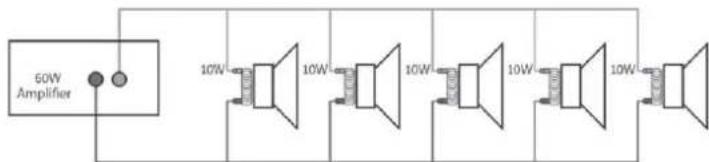

SISTEMA DE LÍNEA DE 100 V

Para sistemas de línea de 100 V, conecte el amplificador al primer altavoz del sistema utilizando un cable de altavoz con aislamiento doble que tenga una capacidad de corriente adecuada para soportar la salida total del amplificador.

Conecte el terminal de salida "100V" a la conexión positiva (+) del altavoz y la salida "COM" a la conexión negativa (-) del altavoz. Conecte más altavoces en paralelo al primer altavoz con todos los terminales positivos y conectados juntos y todos los terminales negativos conectados juntos como se muestra a continuación.

Un sistema de altavoces de línea de 100 V puede constar de muchos altavoces conectados entre sí. El factor determinante para saber cuántos altavoces se pueden utilizar con un mismo amplificador es la potencia nominal. En la mayoría de los casos, se aconseja conectar tantos altavoces como sea necesario con una potencia combinada no superior al 90% de la potencia nominal de salida del amplificador.

Los terminales de un altavoz de 100 V están conectados a un transformador y, en algunos casos, este transformador puede estar "derivado" para diferentes potencias. Estas derivaciones se pueden utilizar para ajustar la potencia (y el volumen de salida) de cada altavoz del sistema para ayudar a conseguir la potencia total ideal del sistema para el amplificador.

50W Amplifier 10W 10W 10W 10W 10W
