MultiJet 36V - Nettoyeur haute pression GLORIA - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil MultiJet 36V GLORIA au format PDF.
| Type de produit | Nettoyeur haute pression sans fil |
| Marque | GLORIA |
| Modèle | MultiJet 36V |
| Poids | 5,0 kg (avec lance, flexible d'aspiration, chargeur et buse 4-en-1) |
| Type de batterie | Lithium-Ion intégrée, non remplaçable |
| Tension nominale de la batterie | 36,0 V |
| Capacité nominale de la batterie | 4,0 Ah |
| Chargeur | GLORIA DC 42 V / 2,1 A, 90 W |
| Tension d'entrée du chargeur | 220-240 V~ / 50/60 Hz |
| Durée de chargement | 120 minutes |
| Pression de service | 5,0 / 25 / 46 bar (selon le mode) |
| Débit d'eau | Non spécifié, mais pression max 46 bar |
| Température max. d'arrivée d'eau | 30 °C |
| Pression max. d'arrivée d'eau | 10 bar (avec détendeur si >5 bar) |
| Hauteur d'aspiration max. | 2,0 m |
| Longueur max. du flexible d'aspiration | 5,0 m |
| Autonomie en mode « clean » | Environ 18 minutes |
| Modes de pression | Spray (5 bar), Eco (25 bar), Clean (46 bar) |
| Buse incluse | Buse 4-en-1 (jet crayon, 2 jets plats, buse turbo) |
| Accessoires fournis | Pistolet, lance, flexible haute pression, douchette, filtre d'aspiration, flexible d'aspiration 5 m, chargeur, porte-pistolet |
| Fonctionnalités de sécurité | Protection anti-surchauffe, coupure basse tension, verrouillage de sécurité |
| Niveau de puissance acoustique | 85 dB(A) |
| Vibration main-bras | < 0,478 m/s² (+/- 0,545 m/s²) |
| Classe de protection du chargeur | II |
| Garantie fabricant | 24 mois |
FOIRE AUX QUESTIONS - MultiJet 36V GLORIA
Questions des utilisateurs sur MultiJet 36V GLORIA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Nettoyeur haute pression au format PDF gratuitement ! Retrouvez votre notice MultiJet 36V - GLORIA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MultiJet 36V de la marque GLORIA.

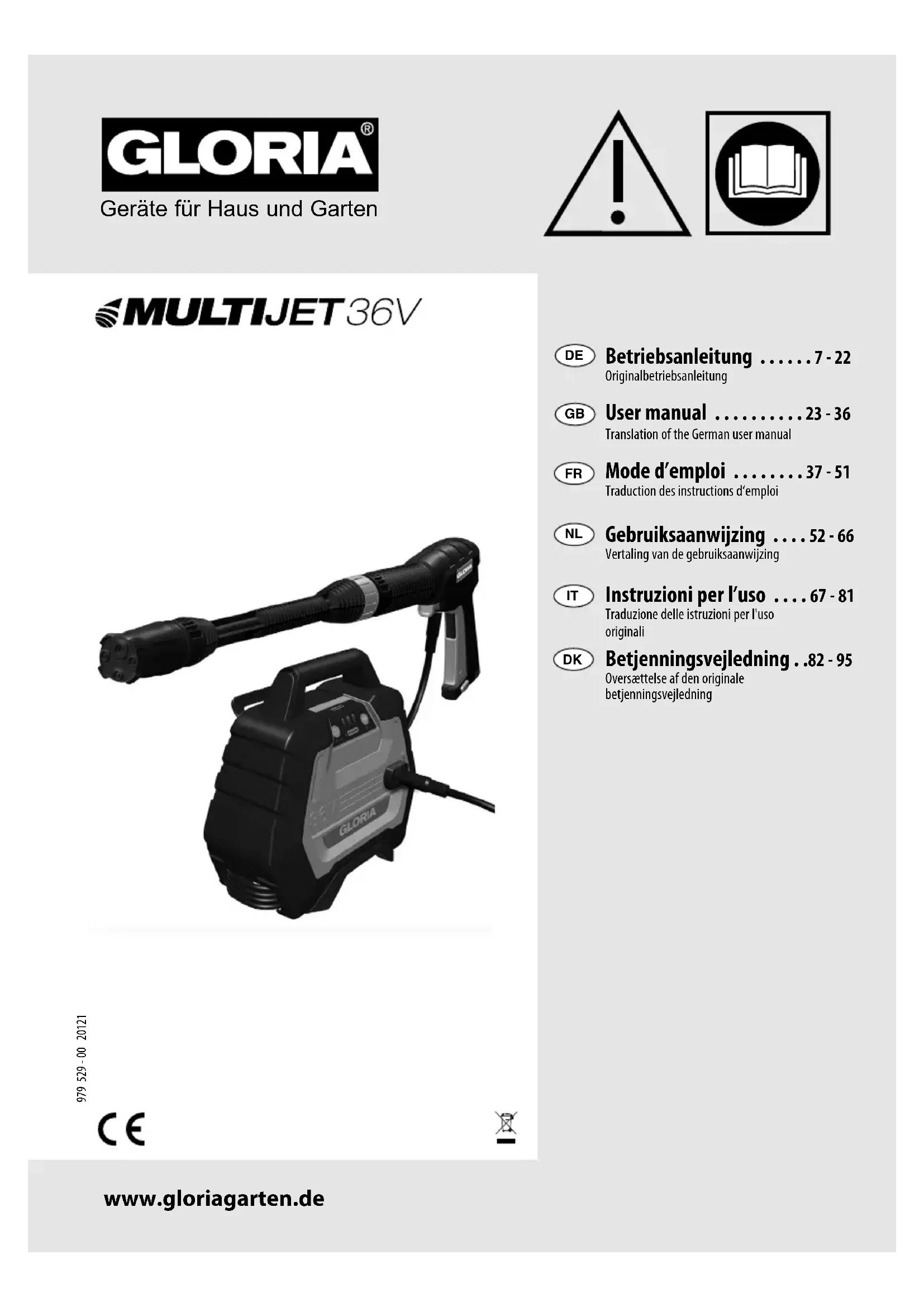

MODE D'EMPLOI MultiJet 36V GLORIA
1 Informations générales concernant le présent mode d'emploi.....37
1.1 Symboles figurant sur l'appareil 38
1.2 Symboles figurant dans le mode d'emploi ..... 38
1.3 Avertissements 38
1.4 Utilisation conforme 39
1.5 Mauvais usage raisonnablement prévisible 39
1.6 Risques résiduels....39
1.7 Limites de responsabilité....39
2 Pour votre sécurité ....39
2.1 Consignes élémentaires de sécurité ....39
2.2 Consignes de sécurité relatives au chargeur et de l'appareil ..... 40
2.3 Consignes de sécurité relatives à l'utilisation de l'appareil....41
3 Avant de pouvoir utiliser l'appareil 42
3.1 Etat à la livraison....42
3.2 Parties constituantes de l'appareil 43
4 Caractéristiques techniques....43
5 Déballage....44
6 Avant la première mise en service .... 44
6.1 Chargement 44
7 Mise en service 45
7.1 Monter les parties rapportées ....45
7.2 Alimentation en eau par la conduite d'eau....45
7.3 Alimentation en eau depuis des réservoirs ouverts....45
7.4 Fonctionnement 46
7.4.1 Utilisation avec la « buse 4 en 1 »....46
7.4.2 Fonctionnement avec la douchette....46
7.4.3 Interruptions de travail....47
7.4.4 Affichage d'état de la batteriée 47
7.4.5 Durée de fonctionnement de la batterie 47
7.5 Travaux avec des produits phytosanitaires / de nettoyage (accessoires)... 47
8 Mise hors service et entreposage 47
8.1 Mise hors service....47
8.2 Entreposage 48
8.2.1 Stocker l'appareil correctement 48
9 Nettoyage....48
10 Problèmes avec l'appareil....49
10.1 Suppression des dérangements en service sur le ⒺMULTIJET36V 49
11 Accessoires / Pièces de rechange .... 50
12 Protection de l'environnement ....50
12.1 Élimination d'appareils....50
12.2 Manipulation respectueuse de l'environnement des eaux usées et du spray . 50
12.3 Elimination de la batterie....51
12.4 Transport de l'appareil ....51
12.5 Elimination de l'emballage 51
13 Garantie légale et garantie fabricant .... 51
1 Informations générales concernant le présent mode d'emploi
Le présent mode d'emploi est partie constituante de l'appareil GLORIA et doit être constamment disponible sur ou à proximité de l'appareil. Le mode d'emploi fournit d'importantes remarques et informations nécessaires à la sécurité d'utilisation de l'appareil ! Toute personne chargée de la manipulation / l'utilisation / la maintenance de l'appareil doit avoir lu le mode d'emploi dans sa totalité.
Conserver le mode d'emploi et le transmettre au propriétaire suivant! Toutes les mises en garde contribuent aussi à votre sécurité personnelle!
1.1 Symboles figurant sur l'appareil
Ne raccordez pas l'appareil directement au réseau d'eau potable ! Utilisez un séparateur de systèmes (voir chapitre 2.1)!
Ne dirigez pas le jet haute pression sur des personnes, des animaux, un équipement électrique sous tension ni sur l'appareil lui-même.
1.2 Symboles figurant dans le mode d'emploi
Chargeur utilisable à l'intérieur uniquement !A protéger de la pluie et de l'humidité !
Lire le mode d'emploi !
Porter des lunettes de protection!
Rester à distance ! Risque de projections de pièces !
NE PAS éliminer les appareils électriques et électroniques usagés avec les ordures ménagères.
Élimination conforme à l'environnement !
Matériaux d'emballage recyclables !
Recyclable / Point de collecte pour batteries
Indication pour l'élimination des batteries
– Il ne faut pas chauffer la batterie à plus de +45 °C.
- Protégez la batterie du rayonnement solaire direct.
- Protégez la batterie du feu.
– Il ne faut pas mettre la batterie à la poubelle avec les déchets ménagers.
1.3 Avertissements
DANGER
Un avertissement à ce niveau de danger caractérise une situation créant d'un danger de mort. Suivre les instructions de cet avertissement afin d'éviter de graves blessures ou le danger de mort.
MISE EN GARDE!
Un avertissement à ce niveau de danger caractérise une situation potentiellement dangereuse. Suivre les instructions de cet avertissement afin d'éviter de graves blessures ou le danger de mort.
PRUDENCE
Un avertissement de ce niveau de danger signale une situation potentiellement dangereuse qui, si elle n'est pas évitée, est susceptible de provoquer des blessures. Suivre les instructions de cet avertissement afin d'éviter le risque de blessures.
ATTENTION
Un avertissement de ce niveau de danger signale un risque potentiel qui, s'il n'est pas évité, est susceptible de provoquer un dommage matériel. Suivre les instructions de cet avertissement afin d'éviter des dommages matériels.
REMARQUE!
Une remarque signale des informations supplémentaires ou des illustrations censées vous faciliter la manipulation et la compréhension de l'appareil.
1.4 Utilisation conforme
Cet appareil GLORIA convient pour l'utilisation privée à l'extérieur, pour nettoyer par ex. des véhicules, machines, surfaces extérieures, outils, façades, terrasses, etc. avec de l'eau, pour épandre des produits phytosanitaires (tenir compte à ce sujet du mode d'emploi du kit de protection phytosanitaire (accessoire)) ainsi que pour l'arrosage. Le bon usage de l'appareil implique le respect du mode d'emploi joint. Le mode d'emploi contient également les conditions de fonctionnement, d'entretien et de maintenance.
PRUDENCE
RISQUE INHÉRENT À L'UTILISATION NON CONFORME À L'USAGE PRÉVU !
L'appareil recèle des risques lorsqu'il n'est pas utilisé de façon conforme. Aussi, respecter les consignes de sécurité ci-après :
- Utiliser l'appareil uniquement conformément à l'usage prévu !
- Respecter toutes les remarques et informations figurant dans le mode d'emploi.
1.5 Mauvais usage raisonnablement prévisible
L'appareil ne convient pas pour nettoyer des objets non résistants à l'humidité et/ou qui ne résistent pas à une pression de l'eau max. 50 bars, ou pour des domaines d'utilisation autres que ceux indiqués. Ne jamais diriger le jet d'eau sur des installations / câblages / appareils électriques. Ne pas utiliser l'appareil par temps humide, pluie, ni dans/sous l'eau. Les modifications effectuées de votre propre chef sur l'appareil ou tout utilisation non conforme exclue toute garantie du constructeur pour les dommages pouvant en résulter.
1.6 Risques résiduels
Cet appareil répond aux règles de l'art et satisfait toutes les dispositions de sécurité applicables ! Cependant, l'utilisation de l'appareil peut engendrer :
■ des dangers pour la vie et l'intégrité corporelle de l'utilisateur ou d'autres personnes.
■ des nuisances sur l'appareil.
■ des nuisances sur d'autres biens matériels.
1.7 Limites de responsabilité
Nous vous signalons expressément que nous ne sommes pas responsables des dommages causés par notre appareil, dans la mesure où ces dommages seraient causés par le non respect du mode d'emploi, une utilisation non conforme à l'usage prévu, une réparation non conforme, dans la mesure où, lors d'un échange de pièces, les pièces d'origine du fabricant n'auraient pas été utilisées, ou si la réparation n'a pas été effectuée par le Service Après-Vente ou par un professionnel agréé. Ceci est également valable pour les accessoires.
2 Pour votre sécurité
Ce chapitre contient des avertissements et des consignes de sécurité importantes que vous devez absolument respecter lors de la manipulation et l'utilisation de l'appareil.
2.1 Consignes élémentaires de sécurité
Respecter les consignes élémentaires de sécurité ci-après afin de manipuler et utiliser l'appareil en toute sécurité :
- Confier les réparations d'appareils pour usage domestique et le jardin uniquement aux ateliers de service. Veuillez commander les pièces de rechange auprès de votre concessionnaire. S'il n'a pas ces pièces en stock, il vous les procurera dans les plus brefs délais.
- Cet appareil répond aux règles de l'art et satisfait toutes les dispositions de sécurité!
- Des enfants à partir de 16 ans ainsi que des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui ne possèdent pas d'expérience ou de connais-
sances de l'appareil peuvent utiliser celui-ci sous surveillance ou après avoir été avisés de l'utilisation sûre de l'appareil et après avoir compris les risques susceptibles d'en résulter. Les enfants ne sont pas autorisés à utiliser l'appareil. Surveillez les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
- En cas de fatigue, de maladie ou sous l'emprise de l'alcool ou autre drogues ou médicaments, cet appareil ne doit pas être utilisé.
■ L'appareil ne doit pas être directement raccordé au réseau d'eau potable. Conformément aux règlements légaux, utilisez un séparateur de systèmes selon EN 12729 type BA. - L'eau qui a traversé le séparateur de systèmes ne doit plus être utilisée comme eau potable.
■ Ne pas laisser l'appareil sans surveillance tant qu'il fonctionne. - Protéger l'appareil contre toute exposition prolongée au soleil et contre le gel.
- Afin d'éviter des dommages et risques découlant d'une utilisation non conforme, vous devez respecter le mode d'emploi et le conserver soigneusement!
- Pendant le nettoyage, porter des vêtements de travail appropriés, tels que chaussures robustes, pantalons longs et éventuellement des gants. Ne pas travailler à pieds nus ou avec des sandales légères.
- Pendant l'utilisation du nettoyeur haute pression, des aérosols sont possibles. L'inhalation d'aérosols peut être dangereuse pour la santé. En fonction de l'environnement à nettoyer, portez un masque respiratoire approprié de la classe FFP 2 ou comparable, afin de vous protéger contre toute inhalation d'aérosols, lorsque l'utilisation d'une buse entièrement blindée n'est pas possible.
- En cas de cession de l'appareil à une autre personne, lui transmettre aussi le mode d'emploi !
- Utiliser pour l'appareil uniquement des pièces de rechange et des accessoires GLORIA d'origine. N'utiliser jamais de pièces de rechange / d'accessoires usés, modifiés ou défectueux !
2.2 Consignes de sécurité relatives au chargeur et de l'appareil
! DANGER
DANGER DE MORT PAR CHOC ÉLECTRIQUE !
Danger de mort en cas de contact avec des câbles ou des pièces sous tension! Aussi, respecter les consignes de sécurité ci-après :
- La tension du secteur doit correspondre à la tension (V\~) indiquée sur la plaque signalétique du chargeur !
- La prise murale et le couplage d'une rallonge électrique doivent être étanches à l'eau et ne doivent pas se trouver dans l'eau. Le couplage ne doit pas se trouver sur le sol. Utilisez des tambours de câbles garantissant que les prises se trouvent au moins à 60 mm au-dessus du sol. Toutes les pièces conductrices de courant dans la zone de travail doivent être protégées contre le jet d'eau.
- La tension de la batterie doit correspondre à la tension de chargement de batterie débitée par le chargeur.
- Les enfants ainsi que les personnes présentant des capacités physiques, sensorielles ou mentales amoindries, ou manquant d'expérience et de connaissances, ne sont pas autorisées à utiliser l'appareil.
- En cas d'endommagement du cordon d'alimentation du chargeur, vous devez changer le chargeur complet !
■ Ne brancher la station de charge que sur courant alternatif.
! DANGER
RISQUE DE BLESSURE PAR CHOC ÉLECTRIQUE ET RISQUE D'INCENDIE ET D'EXPLOSION ! Pour éviter des situations
présentant un danger de mort :
■ avant chaque utilisation, le chargeur, le connecteur de charge et la fiche secteur doivent être en bon état de fonctionnement.
■ ne jamais toucher les contacts.
- vous ne devez pas recouvrir les fentes d'aération du chargeur. Le chargeur risque sinon de surchauffer et de ne plus fonctionner correctement.
- il faut protéger le chargeur et le ⭕MULTIJET36V de la chaleur et de l'humidité.
- il ne faut immerger ni le chargeur ni le ⓄMULTIJET36V dans du liquide.
- il faut utiliser le chargeur seulement pour charger le €MULTIJET36V
- il ne faut jamais ouvrir le chargeur ni le €MULTIJET36V
- il ne faut pas utiliser le chargeur sur une surface combustible.
- il ne faut pas utiliser le chargeur à proximité de matériaux facilement inflammables.
- il faut protéger le ⭕MULTIJET36V de la chaleur, du rayonnement solaire permanent et du feu. N'entreposez le ⭕MULTIJET36V que dans une plage de température de 0 °C jusqu'à max. + 45 °C. Ne posez pas le ⭕MULTIJET36V sur un radiateur.
- l'appareil doit être utilisé avec un disjoncteur différentiel (RCD) disjonctant dès que le différentiel d'intensité dépasse 30 mA. Consultez votre électricien installateur !
PRUDENCE
RISQUE DE BLESSURE PAR LIQUIDES OU VAPEURS CAUSTIQUES ! N'exposez pas le « MULONDICTIONS »
extrêmes, comme la chaleur ou un choc. Il existe un risque de blessure par écoulement de solution électrolytique ou de vapeurs caustiques ! Si la peau ou les yeux entrent en contact avec l'acide de la batterie, il faut immédiatement rincer les endroits touchés avec de l'eau abondante et consulter un médecin. Respirez de l'air frais et consultez un médecin en cas d'irritations des voies respiratoires, de la peau ou des yeux.
2.3 Consignes de sécurité relatives à l'utilisation de l'appareil
ATTENTION
Danger de dommages matériels en cas d'utilisation incorrecte de l'appareil ! Aussi, respectez la consigne de sécurité suivante :
- Ne pas utiliser l'appareil les mains mouillées.
- Ne pas plonger l'appareil dans l'eau ni le nettoyer à l'eau ou l'asperger. L'appareil doit être protégé de l'humidité.
- Ne faites JAMAIS marcher l'appareil à sec pendant plus de 2 minutes.
- Ne faites JAMAIS marcher l'appareil à une température inférieure à 0 °C.
PROTECTION ANTI-SURCHAUFFE!
- Votre est MULTIJET 36V d'une protection anti-surchauffe pour la batterie. Si l'appareil est utilisé pendant une période prolongée en exerçant une contrainte proche du maximum, ou en présence de températures ambiantes élevées, les cellules de la batterie risquent de surchauffer. Dans ce cas, l'appareil s'éteint automatiquement (les 4 affichages clignotent, voir aussi le chapitre 7.4.4). Avant de le rallumer, attendez que l'appareil ait refroidi.
COUPURE EN CAS DE BASSE TENSION!
- Votre est «MULTIJET 36V d'une fonction coupant la batterie en cas de basse tension. Cette fonction éteint automatiquement l'appareil lorsque la tension descend en dessous d'une valeur spécifiée (1 affichage clignote, puis les 4 affichages clignotent, voir aussi chapitre 7.4.4). Dans ce cas, rechargez l'appareil.
Respectez les mesures de sécurité suivantes afin d'éviter des blessures et des dommages matériels par un mauvaise usage et une manipulation non sécurisée de l'appareil. Un mauvais usage peut entraîner des BLESSURES.
MISE EN GARDE!
RISQUE DE BLESSURE LORS DE L'UTILISATION!
- Utilisez l'appareil conformément à l'usage prévu !
- Avant chaque utilisation, contrôlez le bon fonctionnement et la sécurité opérationnelle de l'appareil et des accessoires, comme par exemple le flexible haute pression, le pistolet haute pression et les dispositifs de sécurité. N'utilisez pas l'appareil en
cas de dommages. Remplacez immédiatement les composants endommagés. Utilisez uniquement les flexibles haute pression, les couplages et armatures recommandés par le fabricant.
- Ne dirigez pas le jet haute pression sur des personnes, des animaux, des équipements électriques sous tension ou sur l'appareil luimême.
- Ne dirigez pas le jet haute pression sur vous-même, par exemple pour nettoyer des vêtements ou des chaussures.
- N'utilisez pas l'appareil si des personnes sans vêtements de protection se trouvent à portée.
- Ne nettoyez aucun objet contenant des substances dangereuses pour la santé.
- N'aspirez jamais de solvants, de liquides contenant des solvants ou des acides non dilués. Cela comprend par exemple l'essence, le mazout ou les diluants pour peinture. Le brouillard de pulvérisation est hautement inflammable, explosif et toxique.
- Ne désactivez jamais les dispositifs de sécurité.
- Avant de commencer le nettoyage, parcourez la surface que vous souhaitez nettoyer afin d'éviter tout dommage au niveau de l'appareil ou d'autres objets et tout danger pour les êtres vivants. Les pierres, morceaux de bois, fils de fer et autres corps étrangers doivent être retirés. Les objets saisis par le jet d'eau risquent d'être éjectés de manière incontrôlée. Tenez les tiers à l'écart de la zone dangereuse. Afin d'éviter des blessures, veillez à la sécurité dans la zone de travail.
- N'utilisez que le produit nettoyant livré ou recommandé par le fabricant. L'utilisation d'autres produits nettoyants ou produits chimiques peut perturber la sécurité de l'appareil.
- En cas de pauses d'utilisation prolongées et après l'utilisation de l'appareil, désactivez l'interrupteur principal / l'interrupteur (A) de l'appareil et débranchez ce dernier.
PRUDENCE
RISQUE DE BLESSURE PAR PROJECTION DE CORPS !
- Ne démarrez ou n'actionnez pas l'appareil, si des tiers se trouvent dans la zone de danger.
■ Démarrez ou actionnez l'appareil comme décrit dans le mode d'emploi. - La touche ON/OFF (A) ne doit jamais être immobilisée ni mise en court-circuit.
- Nettoyez uniquemen à la lumière du jour ou avec un éclairage artificiel suffisant.
- N'utilisez jamais l'appareil par temps de pluie.
- N'effectuez jamais de nettoyage lorsque des personnes, en particulier des enfants ou des animaux, se trouvent à proximité !
■ Veillez à toujours avoir une position stable et sûre.
3 Avant de pouvoir utiliser l'appareil
Ce chapitre vous fournit des informations concernant l'état à la livraison.
3.1 Etat à la livraison
L'appareil est livré en standard comme suit :
■ Apparel MULTIJET36V
■ Pistolet de pulvérisation
■ Tuyau de pulvérisation
■ Porte-pistolet
■ « Buse 4-en-1 »
■ Jet douche
■ Filtre pour l'aspiration
■ Flexible de refoulement
■ Raccord pour le raccordement de l'eau
■ Joint de filtre
■ Flexible d'aspiration 5 mètres, avec 2 raccords
■ 1 x mode d'emploi et informations sur le produit
Les éventuels accessoires sont joints dans un emballage séparé.
3.2 Parties constituantes de l'appareil
A Touche ON/OFF sur l'appareil
B Affichage d'état de charge
C Touche de mode avec affichage (spray, eco, clean)
D Écrou à collet pour sécuriser le tuyau de pulvérisation
E Tuyau de pulvérisation
F « Buse 4-en-1 » (buse crayon, 2 x buse à jet plat, buse turbo)
G Filtre pour l'aspiration depuis des récipients ouverts
H Flexible d'aspiration (3/8" ; 5,0 m) avec raccord d'accouplement
I Flexible de refoulement
J Jet douche
K Verrouillage du levier d'actionnement
L Levier d'actionnement sur le pistolet, pour le jet de pulvérisation
M Touche PowerControl
N Pistolet de pulvérisation
O Déverrouillage du flexible de refoulement
P Fixation pour kit d'application de mousse
Q Raccord d'eau pour tuyau d'aspiration
R Joint de filtre
S Raccord pour le raccordement de l'eau
T Porte-pistolet
U Chargeur
V Raccord de flexible de refoulement
4 Caractéristiques techniques
MULTIJET36V
Kit – Numéro d'article(s) : 000320.0000
Batterie (à l'intérieur, non remplaçable)
| Type : | Lithium-Ion |
| Tension nominale : | 36,0 V |
| Capacité nominale : | 4,0 Ah |
Station de charge (GLORIA DC 42 V / 2,1 A)
| Tension d'entrée : | 220-240 V~ / 50/60 Hz |
| Tension de sortie : | 42 V / DC / 2100 mA |
| Puissance: | 90 W |
| Durée de chargement de la batterie: | 120 Min. |
| Plage admissible de températures de chargement : | 0 - +45 °C |
| Classe de protection : | II |
MULTIJET36V
Pression : 0,5 MPa (5,0 bar) / 2,5 MPa (25 bar) / 4,6 MPa (46 bar)
Raccordement de l'eau : Flexible à eau 3/8" pouce / raccord d'accouplement Température max. d'arrivée de l'eau : 30 °C
Pression max. d'arrivée : P_in = 0,5 MPa (5,0 bar) ^*P_in max = 1,0 MPa (10 bar)
*Utiliser un détendeur 2,0 m, durée d'aspiration en cas d'utilisation d'un flexible de 1/2" : env. 22 sec. Hauteur d'aspiration max :
Hauteur d'aspiration max : 2,0 m, durée d'aspiration en cas d'utilisation d'un flexible de 3/8" : env. 11,0 sec.
| Longueur max. du flexible d'aspiration : | 5,0 m |
| Poids de l'appareil avec lance,flexible d'aspiration, chargeur et « buse 4-en-1 » : | 5,0 kg |
Durée de fonctionnement si batterie pleine
- Mode « clean » + jet plat / jet crayon / Fraise turbo : ca. 18 Min.
Valeur de vibration main-bras :
Niveau de pression acoustique LPA :
Niveau de puissance acoustique LWA :
$$ < 0, 4 7 8 \mathrm{m} / \mathrm{s} ^ {2} (+ / - 0, 5 4 5 \mathrm{m} / \mathrm{s} ^ {2}) $$
$$ 7 2, 0 \mathrm{dB}; k = 3, 0 \mathrm{dB} (\mathrm{A}) $$
$$ 8 5 \mathrm{dB} (\mathrm{A}) $$
5 Déballage
Figures 1 2
- Votre appareil est livré en partie monté. Les pièces jointes en vrac doivent être montés en fonction de leur utilisation.
6 Avant la première mise en service
MISE EN GARDE!
AVANT LA MISE EN SERVICE, LISEZ LE CHAPITRE 2 « POUR VOTRE SÉCURITÉ ». Aussi, respectez les consignes de sécurité ci-après :
- La tension du secteur doit correspondre à la tension (V\~) indiquée sur la plaque signalétique du chargeur.
■ N'utilisez que le chargeur.
Le chargeur doit être utilisé seulement dans des endroits secs.
i REMARQUE!
- La batterie intégrée dans le €MULTIJET36V est partiellement chargée. Chargez la batterie complètement avant la première utilisation. Veillez à effectuer le chargement à température ambiante. C'est une condition pour permettre une longue durée de vie de la batterie.
- Le chargeur et le €MULTIJET36V peuvent chauffer pendant le chargement. C'est normal et ne signifie pas qu'il y a un défaut technique.
-
Le R ^SMULTIJET 36V gée à tout moment, indépendamment de l'état de charge. Une interruption du chargement ne nuit pas à la batterie. Un circuit de protection dans l'appareil empêche une décharge profonde de la batterie.
-
La batterie est équipée d'une surveillance de la température n'autorisant son chargement que dans une plage de températures comprise entre 0 °C et +45 °C. Cela permet de conférer une longue durée de vie à la batterie.
- Après l'extinction automatique de l'appareil, ne tentez pas de le rallumer. La batterie risque d'être endommagée. Respectez les consignes de mise au rebut de la batterie.
6.1 Chargement
Figures 3 - 4
ATTENTION
Danger de dommages matériels en cas d'utilisation incorrecte de l'appareil ! Aussi, respectez la consigne de sécurité suivante :
- N'allumez pas l'appareil et ne le faites pas fonctionner pendant qu'il se recharge !
3 Le chargement commence dès que la fiche mâle du chargeur (U) est enfoncée dans la prise et que le connecteur de charge est introduit dans la prise de charge du €MULTIJET36V
Le processus intelligent de charge permet de déterminer automatiquement l'état de charge de la batterie et de charger cette dernière avec le courant de charge optimal en fonction de sa température et de sa tension. Cela préserve la batterie.
États d'affichage.
L'affichage du chargeur reste allumé en vert lorsque le chargeur (U) est relié au secteur. L'affichage du chargeur reste allumé en rouge lorsque le connecteur de charge est branché dans le
€MULTIJET36V et charge.
Sur l'affichage d'état de charge (B), le chargement est matérialisé par une lumière mobile. Lorsque sur l'appareil les 4 voyants de l'affichage d'état de charge (B) restent constamment allumés, cela signifie que la batterie est chargée à 99,9 % (voir aussi le chapitre 7.4.4).
REMARQUE!
Pour des raisons techniques, l'appareil rechargé à 99,9 % est considéré entièrement rechargé, un chargement à 100 % n'est pas nécessaire ! Les 100 % peuvent cependant être atteints si la durée de chargement est prolongée. L'affichage sur le chargeur (U) passe du rouge au vert uniquement si la charge a atteint 100 %.
4 Après avoir achevé le chargement, commencez par débrancher la fiche mâle du chargeur de la prise de courant. Débranchez ensuite le connecteur de charge de la prise de charge du
MULTIJET 36V.
7 Mise en service
MISE EN GARDE!
AVANT LA MISE EN SERVICE, LISEZ LE CHAPITRE 2 « POUR VOTRE SÉCURITÉ ».
7.1 Monter les parties rapportées
5 - 6 Enfoncez le flexible de refoulement (I) comme illustré dans le raccord (V) du €MULTIJET36V. Enfoncez ensuite le flexible de refoulement (I) dans le raccord du pistolet de pulvérisation. Toutes les connexions doivent s'enclencher de manière audible.
7 Montez maintenant le tuyau de pulvérisation (E) comme illustré sur le pistolet de pulvérisation (N). Sécurisez la jonction en serrant l'écrou à collet (D) à la main.
8 Ensuite montez la « buse 4-en-1 » (F), comme illustré, sur le tuyau de pulvérisation (E).
9 Montez le porte-pistolet (T) comme illustré sur l'appareil.
10 Insérez le joint du filtre (R) le raccord pour raccordement de l'eau (S) comme illustré sur le raccord à eau de l'appareil (Q).
- Assurez-vous que la surface à nettoyer est libre de tout objet, dont par ex. des pierres, vis, etc. susceptibles d'être projetées en hauteur.
7.2 Alimentation en eau par la conduite d'eau
Raccorder l'appareil à l'alimentation en eau conformément au chapitre 4 « Caractéristiques Techniques ». Respectez les consignes élémentaires de sécurité du chapitre 2.1.
11 Enfoncez le flexible d'aspiration (H) livré et équipé d'un raccord dans l'appareil. Maintenant, raccordez le flexible d'aspiration (H) à l'alimentation en eau et ouvrez le robinet d'eau en grand.
ATTENTION
Danger de dommages matériels en cas d'utilisation incorrecte de l'appareil ! Aussi, respectez la consigne de sécurité suivante :
■ Si la pression dans la conduite d'eau est supérieure à 0,5 MP (5 bar), veuillez utiliser un détendeur.
7.3 Alimentation en eau depuis des réservoirs ouverts
À la place d'un raccordement à la conduite d'eau, vous pouvez aussi alimenter l'appareil en eau provenant de réservoirs ouverts, par ex. de fûts remplis d'eau de pluie, de seaux, d'étangs, etc. Tenez compte au chapitre 4 « Caractéristiques techniques » de la hauteur d'aspiration max.
La durée d'aspiration augmente avec la hauteur d'aspiration.
- Enfoncez dans l'appareil le flexible d'aspiration équipé d'un raccord et compris dans la livraison.
12 À l'autre extrémité du flexible d'aspiration, montez le filtre d'aspiration (G) sur le raccord et suspendez le flexible par ex. dans un fût rempli d'eau de pluie.
ATTENTION
La marche à se endommage l'appareil ! Si au bout de 2 minutes max. l'appareil ne
monte pas en pression, il risque de s'endommager. Éteignez immédiatement l'appareil et respectez les consignes énoncées au chapitre 10 « Problèmes avec l'appareil ».
7.4 Fonctionnement
PRUDENCE
13 Allumez le ⓂMULTIJET36V par la touche ON/OFF (A) sur l'appareil et réglez la pression de pulvérisation optimale pour votre application.
$$ = 0, 5 \mathrm{MPa} (5, 0 \text { bar }) $$
$$ = 2, 5 \mathrm{MPa} (2 5 \text { bar }) $$
$$ = 4, 6 \mathrm{MPa} (4 6 \text { bar }) $$
14 Réglez le jet de pulvérisation optimal pour votre application au niveau de la « buse 4-en-1 » (F).
$$ = \text { Jet plat } 1 5 ^ {\circ} $$
$$ = \text { Jet plat } 6 0 ^ {\circ} $$
$$ = \text { Fraise turbo } $$
$$ = \text { Jet crayon } $$
Nous recommandons par ex. les réglages suivants :
= Kit phytosanitaire (accessoire non compris dans la livraison)
REMARQUE!
En cas d'emploi de la lance phytosanitaire (comprise dans le kit phytosanitaire), il peut arriver qu'insuffisamment de liquide soit aspiré sur le réglage « spray ». Dans ce cas, commutez l'appareil brièvement sur « eco » jusqu'à ce que le flexible d'aspiration (H) se soit rempli. Dès qu'il circule suffisamment de liquide, remettez-le sur « spray ».
7.4.1 Utilisation avec la « buse 4 en 1 »
Combinez la pression réglée avec la « buse 4-en-1 ». Nous recommandons par ex. les réglages suivants :
+ = Nettoyage de surfaces moyennement sales
+ = Nettoyage de sur- faces très sales
+ = Nettoyage ponctuel de surfaces moyen- nement sales
REMARQUE!
Tenez-vous bien équilibre car le jet d'eau sortant exerce une force de recul plus ou moins forte au niveau de l'appareil (elle dépend du mode choisi). Tenez toujours l'appareil fermement avec les deux mains.
ATTENTION
Dégâts matériels dus à la haute pression ! Une pression excessive de l'eau peut endommager des surfaces. En présence de surfaces peintes/vernies, l'écart entre la buse et la surface doit être d'au moins 30 cm. Ne nettoyez pas les surfaces sensibles avec la fraise turbo (par ex. le bois, les pneus, les surfaces peintes/vernies, etc.).
15 Activez le jet par le levier d'actionnement (L) intégré dans la poignée du pistolet de pulvérisation (N) et commencez le nettoyage.
i REMARQUE!
Pour vous faciliter le travail et ménager vos forces, actionnez la touche PowerControl (M). Cela réduit nettement la résistance au niveau du levier d'actionnement (L) !
7.4.2 Fonctionnement avec la douchette
17 - 18 Pour arroser les plantes et le jardin, montez la douchette (J) et commencez l'arrosage.
= Jet douche
Combinez la pression réglée avec le jet douche (J). Nous recommandons par ex. les réglages suivants :
+ = arrosage des plantes
7.4.3 Interruptions de travail
19 Lors d'interruptions du travail, relâchez le levier d'actionnement (L) sur le pistolet de pulvérisation (N) et verrouillez le levier d'actionnement (L).
La pompe intégrée dans le €MULTIJET36V cesse de fonctionner mais l'appareil lui-même demeure prêt à fonctionner. Si l'interruption dure plus de 5 minutes, le €MULTIJET36V veille (les affichages d'état verts clignotent).
- Pour rallumer ensuite le €MULTIJET 36V, il faut déverrouiller puis appuyer sur le levier d'actionnement (L) du pistolet de pulvérisation (N). Dans ce cas, l'appareil continue de fonctionner sur le réglage choisi en dernier.
- Si l'interruption dure plus de 30 minutes, l'appareil s'éteint. Pour faire redémarrer l'appareil, il faut appuyer sur la touche ON/OFF (A). Ensuite, l'appareil démarre en mode « spray ».
7.4.4 Affichage d'état de la batterie
L'appareil est équipé d'un affichage d'état de charge (B) indiquant l'état de charge de la batterie. Les affichages ne sont allumés que lorsque l'appareil est allumé.
Performance de la batterie :
Protection température
Coupure en cas de basse tension
Peu avant que le système de coupure basse tension éteigne l'appareil, l'affichage (B) clignote en vert. Si le système de coupure basse tension éteint l'appareil, les quatre affichages (B) clignotent en vert.
7.4.5 Durée de fonctionnement de la batterie
La durée de fonctionnement de la batterie dépend essentiellement de la puissance demandée à l'appareil. Les travaux de nettoyage en mode « clean » raccourcissent la durée de fonctionnement de la batterie. Par ailleurs, la durée de fonctionnement de la batterie peut également être réduite si vous allumez et éteignez l'appareil trop souvent pendant le nettoyage. Utilisez la batterie et l'appareil comme décrit dans les instructions.
7.5 Travaux avec des produits phytosanitaires / de nettoyage (accessoires)
Pour la produit phytosanitaire et un entretien plus intensif, GLORIA propose différents accessoires pour équiper le ⓄMULTIJET36V. Vous trouverez des consignes à ce sujet au « Chapitre 11 Accessoires / Pièces de rechange ».
8 Mise hors service & Entreposage
Figures 20 23
8.1 Mise hors service
PRUDENCE
Ne débranchez le flexible haute pressi-on du pistolet de pulvérisation ou de l'appareil que si le système se trouve hors pression.
20 Mettez le 📄MULTIJET36V service : appuyez sur la touche ON/OFF de l'appareil (A). Après avoir éteint le 📄MULTIJET36V xible de refoulement se trouve encore sous pression. Pour mettre le système hors pression, fermez le robinet d'arrivée d'eau et actionnez le levier (L) du pistolet de pulvérisation (N) jusqu'à ce qu'il ne sorte plus d'eau de la buse/douchette.
21 Une fois que le système est hors pression, débranchez le flexible (I) du pistolet de pulvérisation (N) en appuyant sur le système de déverrouillage (O) et en extrayant le flexible de refoulement.
22 Débrancher le flexible de refoulement de l'appareil.
23 Une fois que le système est hors pression, débranchez le flexible d'aspiration (H) de l'appareil et de la conduite d'arrivée d'eau.
8.2 Entreposage
Figures -24 25
PRUDENCE
La manipulation de l'appareil peut engendrer des risques avec des blessures pour conséquence. Conservez donc l'appareil hors de portée des enfants.
■ Videz complètement le système et mettez-le hors pression.
■ Libérer l'appareil de toute saleté et corps étrangers.
24 Enroulez le flexible de pression sous l'appareil et placez le pistolet de pulvérisation (N) sur le porte de pistolet (T).
25 Entreposer l'appareil sec et à l'abri du gel. Enroulez et raccrochez le tuyau d'aspiration vide.
8.2.1 Stocker l'appareil correctement
Respectez impérativement aussi les « Consignes de sécurité relatives au chargeur » au chapitre « Consignes de sécurité importantes ».
ATTENTION
Une utilisation non conforme de l'appareil peut entraîner des dégâts matériels ! L'appareil ne doit pas être remisé sans avoir préalablement rechargé la batterie. Bien que la décharge spontanée soit assez faible, une batterie vide peut être détruite si elle est entreposée trop longtemps. Veuillez donc observer les consignes suivantes pour une période prolongée de non-utilisation (p.ex. dans les mois d'hiver) :
■ entreposez l'appareil avec une charge d'environ 40 - 60 %.
- entreposez l'appareil dans un endroit sec, situé en hauteur, fermé, protégé du gel, à des températures entre 0 °C et
+ 45 °C. A une température d'entreposage de +15 °C, la décharge spontanée et le vieillissement chimique sont minimaux. Evitez une exposition directe au rayonnement solaire.
■ si l'appareil reste inutilisée pendant plus de 6 mois, vérifiez l'état de charge dans la station de charge à l'aide de l'affichage d'état. Le cas échéant, rechargez la batterie à environ 40 - 60 % de sa capacité.
9 Nettoyage
Figure 26 - 27
ATTENTION
Une utilisation non conforme de l'appareil peut entraîner des dégâts matériels ! Aussi, respectez les consignes de sécurité suivantes :
26 - 27 Nettoyez le filtre d'aspiration (G) ainsi que le filtre (R) en aval du raccord enfiché de branchement de l'eau si ce dernier est encrassé.
- Ne pas plonger l'appareil dans l'eau ni le nettoyer à l'eau ou l'asperger. L'appareil doit être protégé de l'humidité.
- Nettoyez l'appareil de l'extérieur avec un chiffon humide ou une brosse douce. N'utilisez aucun agent de nettoyage dur ou abrasif.
■ Veillez à ce que les fentes d'aération soient libres de toute saleté. - Utiliser uniquement des pièces de rechange GLORIA d'origine.
■ Confier les réparations uniquement aux ateliers de service GLORIA.
10 Problèmes avec l'appareil
10.1 Suppression des dérangements en service sur le aMULTIJET36V que sur le chargeur
Les incidents se produisent en général seulement quand l'appareil n'est pas traité, entretenu et maintenu correctement. Le tableau ci-après renferme les incidents les plus courants et propose des solutions. Si les incidents ne peuvent être résolus, il est nécessaire de contacter le point de service aprèsvente le proche agréé par le fabricant ou le revendeur agréé.
| Dérangement Cause Suppression | ||
| L'appareil ne démarre pas | Puissance de la batterie trop faible. L'affichage d'état de charge (B) clignote en vertL'appareil a surchauffé, l'affichage d'état de charge (B) clignote en vert | Recharger l'appareiILaissez l'appareil refroidir |
| Il ne monte pas en pression ou la pression fluctue | Arrivée d'eau coupé ou filtre bouchéBuse ou rallonge bouchéeFlexible d'aspiration non étanche au niveau du raccord enfiché, il « aspire de l'air »Filtre du flexible d'aspiration pas complètement sous la surface de l'eau | Assurer une alimentation correcte en eauNettoyer filtre et/ou la buse Retirer les impuretés présentes dans la rallongeRemplacer le cas échéant le raccord enfichéImmerger l'extrémité du flexible, filtre inclus, complètement dans l'eau |
| Lors de la première mise en service ou après une remise en service consécutive à une pause prolongée, l'appareil ne par- vient pas à aspirer depuis des réci-pients ouverts | Pompe entièrement sèche dans l'appareil | Commencer par raccorder l'appareil à une alimentation en eau (voir le chapitre 7.2) et le laisser fonctionner env. une minuteEnsuite il redevient possible de travailler avec une alimentation en eau depuis des récipients ouverts (voir le chapitre 7.3) |
| Affichage d'état batterie; 1 affi-chage clignote puis les 4 afficha-ges clignotent ensemble | Coupure en cas de basse tension Raccorder l'appareil au chargeur | |
| Appareil non étanche | Les gouttes qui fuient au niveau des raccords sont dues à la conception et ne constituent pas un vice | Vérifier les raccords ainsi que les rac-cords vissés, les resserrer à fond si nécessaire |
| Affichage d'état batterie; 4 Affi-chages cligno-tent | Protection température | Laissez l'appareil et la batterie refroi-dir env. 5 min. sans les utiliser |
| Présence d'eau dans l'appareil | Utilisation sous la pluieChute dans l'eauBoîtier endommagé | Faire sécher l'appareil au moins 24 hSe rendre au service après-vente |
| L'affichage (B)d'état de charge de la batterie est constamment allumé en vert, charge-ment impossible | La liaison entre le chargeur et le€MULTIJET36V n'est pas établie. | Vérifiez si le connecteur de charge a été correctement introduit dans la prise de charge. |
| L'affichage de chargement de batterie n'est pas allumé | Fiche mâle du chargeur pas (cor-rectement) branchéePrise, cordon d'alimentation ou chargeur défectueux | Branchez (complètement) la fiche mâle dans la priseVérifier la tension secteur, faire vérifier le chargeur si nécessaire par un service après-vente agréé pour les outils électriques GLORIA |
11 Accessoires / Pièces de rechange
- N° de réf. 729127.0000 Filtre d'aspiration
- N° de réf. 729120.0000 Kit d'application de mousse/d'engrais / Embout pour épandre de la mousse de nettoyage et de l'engrais liquide
- N° de réf. 729122.0000 Kit brosse / Embout pour nettoyer et entretenir les surfaces les plus diverses
- N° de réf. 729165.0000 Kit de pulvérisation / Embout pour épandre des produits phytosanitaires
- Art.-Nr. 729164.0000 €MULTIJET36V Récipient universel
Vous trouverez d'autres accessoires sur le site : www.gloriagarten.de
12 Protection de l'environnement
12.1 Élimination d'appareils
- Ce symbole inscrit sur le produit, le mode d'emploi ou l'emballage indique qu'à la fin de sa durée de vie, ce produit ne doit pas être mis à la poubelle avec les déchets ménagers.
- Ne jetez jamais les appareils électriques à la poubelle des ordures ménagères ! Conformément à la Directive européenne 2012/19/UE sur les appareils électriques et électroniques usagés, et à sa transposition en droit national, les appareils électriques usagés doivent être collectés séparément et introduits dans une filière de valorisation respectueuse de l'environnement. Recyclage - Alternative à la demande de renvoi. Le propriétaire de l'appareil électrique renonçant à la propriété de ce dernier a l'obligation, s'il ne renvoie pas l'appareil, de participer à son recyclage correct. À cette fin, l'appareil usagé peut être rapporté à un centre de reprise qui se chargera de l'éliminer dans l'esprit de la législation nationale sur l'économie circulaire et les déchets. Ne sont pas concernés les accessoires et moyens auxiliaires accompagnant les appareils mais qui ne comportent pas de pièces électriques.
12.2 Manipulation respectueuse de l'environnement des eaux usées et du spray
- Le lavage d'objets générant des eaux usées chargées d'huile (par ex. lavage de véhicule, lavage de bas de caisse, lavage de moteur) ne doit avoir lieu qu'à des postes de lavage équipés d'un séparateur d'huile.
- Ne préparer et n'appliquer les produits moussants qui polluent l'environnement de préférence contre l'objet (doser de manière ciblée) ; stocker les résidus inévitables dans des récipients de récupération et les traiter ensuite comme des déchets spéciaux. Ne nettoyer que des surfaces de travail étanches aux liquides. En présence de liquides dangereux pour les eaux, respecter la loi WHG sur la gestion des eaux. Respecter l'ordonnance (VLwF) sur le stockage des liquides dangereux pour les eaux en cas de stockage temporaire de liquides. – Ordonnance sur les substances de travail – Instruction technique sur la pureté de l'air (« TA-Luft »).
REMARQUE!
- Pour connaître l'adresse d'un point de collecte, adressez-vous à votre municipalité.
12.3 Elimination de la batterie
Vous en tant que consommateur et/ou l'entreprise de dépollution, les points de collecte municipaux compris, avez l'obligation légale d'éliminer les piles et batteries comme des déchets spéciaux.
PRUDENCE
RISQUE DE BLESSURE PAR UNE BATTERIE DÉFECTUEUSE DONT LE LIQUIDE S'ÉCOULE !
La batterie utilisée contient des substances qui peuvent causer des blessures par le contact avec la peau ou par la respiration. Si votre appareil contient une batterie qui a coulé, vous devez enfiler des gants en caoutchouc et le transporter dans un récipient fermé puis l'introduire dans un circuit dépollution correctement organisé.
- Conformément à la directive européenne 2013/56/EU, les batteries et piles défectueuses doivent être collectées séparément et recyclées de manière respectueuse de l'environnement.
Pour l'élimination, vous avez les possibilités suivantes :
- par le commerce spécialisé
- dans un point de collecte prévu à cet effet
– dans les conteneurs pour les déchets dangereux prévus par les communes
Pour tout renseignement concernant l'élimination, veuillez vous adresser à votre municipalité.
12.4 Transport de l'appareil
- La batterie lithium-ion sont soumis à la réglementation relative au transport de matières dangereuses. L'appareil peut être transporté sur la voie publique par l'utilisateur sans qu'il doive se plier à d'autres obligations. Lors d'une expédition par un tiers (par ex. transport aérien ou entreprise de transport), des mesures spécifiques doivent être prises concernant l'emballage et le marquage. N'expédiez l'appareil que si son boîtier est intact. Veuillez également respecter les réglementations supplémentaires éventuellement en vigueur. Veuillez vous assurer de respecter les informations ci-dessous : www.gloriagarten.de/returns
12.5 Elimination de l'emballage
- Les matériaux d'emballage sont sélectionnés dans un souci de non pollution et en vue du traitement des déchets et sont donc recyclables. Le retour de l'emballage dans le circuit des matériaux permet d'économiser des matières premières et de réduire la quantité des déchets.
- Eliminez les matériaux d'emballage dont vous n'avez plus besoin selon les prescriptions locales en vigueur.
13 Garantie légale et garantie fabricant
GLORIA consent 24 mois de garantie fabricant dans le cadre des conditions de garantie (www.gloriagarten.de).
Cela n'affecte pas vos droits légaux à garantie vis-à-vis de votre vendeur.
Sous réserve de modifications techniques !
INHOUDSOPGAVE
📞 +49 (0) 180 / 55 899 09*
