FoamClean 300 - Nettoyeur haute pression GLORIA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Nettoyeur haute pression à mousse
Capacité du réservoir	Non spécifiée
Pression maximale	Non spécifiée
Débit d'eau	Non spécifié
Poids	Non spécifié
Dimensions	Non spécifiées
Utilisation	Idéal pour le nettoyage de surfaces extérieures, véhicules, et équipements
Entretien	Vérifier régulièrement les filtres et nettoyer les buses
Réparation	Consulter le service après-vente pour les pièces de rechange
Sécurité	Utiliser des gants et des lunettes de protection lors de l'utilisation
Informations générales	Vérifier la compatibilité avec les produits de nettoyage avant utilisation

FOIRE AUX QUESTIONS - FoamClean 300 GLORIA

Comment utiliser le GLORIA FoamClean 300 ?

Pour utiliser le GLORIA FoamClean 300, remplissez le réservoir avec le produit de nettoyage approprié, ajustez la buse selon vos besoins, puis appuyez sur la gâchette pour commencer à pulvériser la mousse.

Comment nettoyer le GLORIA FoamClean 300 après utilisation ?

Après utilisation, videz le réservoir et rincez-le à l'eau claire. Nettoyez la buse et les autres pièces avec de l'eau pour éviter le colmatage.

Quelle est la capacité du réservoir du GLORIA FoamClean 300 ?

Le réservoir du GLORIA FoamClean 300 a une capacité de 1,5 litre.

Le GLORIA FoamClean 300 est-il adapté à tous les types de surfaces ?

Le GLORIA FoamClean 300 est conçu pour être utilisé sur diverses surfaces, mais il est recommandé de faire un essai sur une petite zone discrète avant d'appliquer sur des surfaces délicates.

Quelle est la pression maximale de fonctionnement du GLORIA FoamClean 300 ?

La pression maximale de fonctionnement du GLORIA FoamClean 300 est de 3 bars.

Que faire si le GLORIA FoamClean 300 ne produit pas de mousse ?

Si le GLORIA FoamClean 300 ne produit pas de mousse, vérifiez que le réservoir est correctement rempli et que la buse n'est pas obstruée. Nettoyez la buse si nécessaire.

Puis-je utiliser des produits de nettoyage maison avec le GLORIA FoamClean 300 ?

Il est préférable d'utiliser des produits de nettoyage spécifiquement conçus pour les pulvérisateurs à mousse afin d'assurer un bon fonctionnement et d'éviter tout dommage.

Y a-t-il une garantie pour le GLORIA FoamClean 300 ?

Oui, le GLORIA FoamClean 300 est généralement couvert par une garantie de 2 ans. Vérifiez les conditions spécifiques auprès du vendeur.

Comment stocker le GLORIA FoamClean 300 ?

Pour le stockage, videz le réservoir et rincez-le. Conservez-le dans un endroit sec et à l'abri du gel.

Le GLORIA FoamClean 300 est-il facile à transporter ?

Oui, le GLORIA FoamClean 300 est conçu pour être léger et facile à transporter, ce qui le rend idéal pour une utilisation à domicile ou en extérieur.

MODE D'EMPLOI FoamClean 300 GLORIA

Manuel d'utilisation original

Page 12

1 Utilisation conforme

Le pulvérisateur à pression convient à la pulvérisation moussante des liquides usuels, fluides et purs, dans le domaine des loisirs, de l'artisanat et de l'industrie. Les liquides à pulvériser doivent être adaptés à une application sous forme de mousse.

Seuls les liquides présentant un pH compris entre 5 et 10 peuvent être utilisés.

Le pulvérisateur à pression ne doit être exploité que dans la plage de température de service (cf. chapitre « 10 Caractéristiques techniques » à la page 15).

Toute autre utilisation est considérée comme non conforme.

2 Informations pour une utilisation en toute sécurité

Vous devez lire et respecter le mode d'emploi et observer toutes les consignes de sécurité. Vous devez conserver le

mode d'emploi dans un lieu sûr pour pouvoir l'utiliser ultérieurement. Si vous transmettez le pulvérisateur à pression (vente, par exemple) à une personne, vous devez aussi lui remettre le mode d'emploi.

Les liquides à pulvériser sont des mélanges de plusieurs substances dont la composition n'est connue que de leur fabricant. Avant d'utiliser le liquide à pul-

vériser, vérifiez qu'il est bien approprié. Si vous avez des questions sur l'adéquation d'un liquide à pulvériser ou si vous avez des doutes, adressez-vous au fabricant du liquide ou au service après-vente de GLORIA.

Ne versez jamais un liquide fortement corrosif ou contenant des solvants dans le réservoir.

Ne mélangez pas différents liquides. Des réactions chimiques dangereuses et imprévisibles pourraient alors se produire.

N'utilisez en aucun cas les liquides à pulvériser suivants :

■ huiles et carburants,
- liquides combustibles avec un point d'inflammation inférieur à 60 °C,
■ acides formique et fluorhydrique, quelle que soit la concentration,
■ produits phytosanitaires,
■ liquides à pulvériser à une température supérieure à 40 °C,
■ liquides épais, collants, formant des résidus,
■ agents mouillants (tensioactifs) qui déclenchent ou favorisent la formation de fissures sur les plastiques.

Respectez les consignes de sécurité du fabricant du produit à pulvériser. Demandez toujours la fiche de données de sécurité du fabricant du produit à pulvéri-

ser. Respectez la concentration maximale indiquée pour le produit à pulvériser. Certains liquides à pulvériser nécessitent le port d'équipements de protection, tels que masques de protection respiratoire, lunettes, gants et combinaisons. Portez l'équipement de protection requis. Ne posez pas la bouche sur les buses obs-truées pour les déboucher en soufflant dedans.

En cas de contact avec des liquides corrosifs ou irritants, rincez abondamment les zones concernées à l'eau claire et consultez un médecin.

Il est autorisé de manger, boire et fumer seulement après avoir enlevé l'équipement de protection et s'être lavé les mains soigneusement.

Il est interdit de modifier ou de réparer soi-même le

pulvérisateur à pression. Il est interdit de modifier ou de retirer les dispositifs de sécurité.

La réparation d'un pulvérisateur à pression défectueux doit être réalisée uniquement par un atelier autorisé.

Les enfants ne doivent pas jouer avec le pulvérisateur à pression. Tenez les enfants de moins de 16 ans à l'écart du pulvérisateur à pression. Le pulvérisateur à pression peut être utilisé par des adolescents de plus de 16 ans et des personnes aux capacités physiques, sensorielles ou mentales réduites ou ne possédant que peu d'expérience et de connaissances s'ils sont surveillés ou s'ils ont été formés à l'utilisation sûre du pulvérisateur à pression et s'ils comprennent les dangers en résultant. Les enfants de moins de 16 ans ne doivent pas réaliser le nettoyage et la maintenance. Les adolescents de plus de 16 ans doivent être surveillés pendant le nettoyage et la maintenance.

Risques résiduels : le pulvérisateur à pression satisfait aux règles reconnues de la technique et aux dispositions de sécurité en vigueur. Cependant, des dangers résiduels peuvent survenir pendant l'utilisation. Par conséquent, il faut respecter les consignes de sécurité.

Limitation de responsabilité : conformément à la loi sur la responsabilité du fait des produits, le fabricant n'est pas responsable des dommages causés par le non-respect de ce mode d'emploi, par une utilisation non conforme ou par une réparation non autorisée.

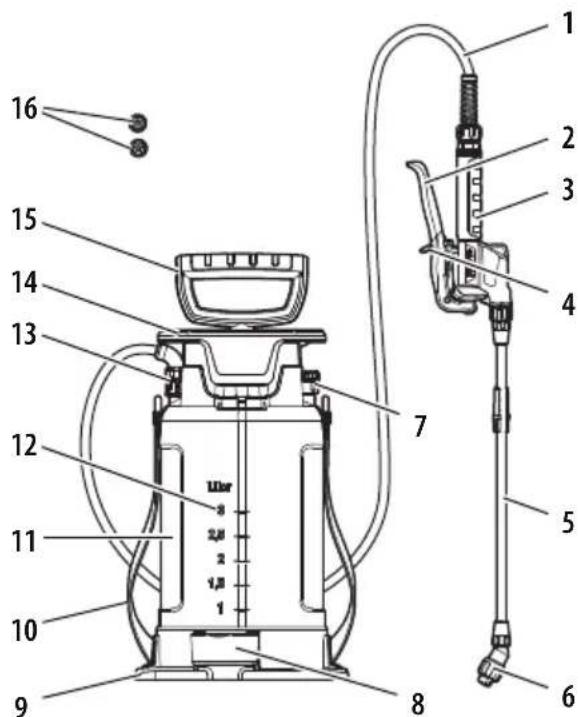

3 Vue d'ensemble

Éléments du pulvérisateur à pression

1 Conduite 9 Socle
2 Levier 10 Sangle
3 Vanne à fermeture rapide 11 Réservoir
4 Verrouillage 12 Indicateur de niveau
5 Lance de pulvérisation 13 Écrou-raccord avec protec-
6 Buse avec cartouche tion anti-courbure
moussante 14 Entonnoir de remplissage
7 Soupape de surpression 15 Poignée de la pompe
8 Support 16 Cartouches moussantes

4 Montage

Montez le pulvérisateur à pression conformément aux figures A. Veillez à positionner bien droit les écrous-raccords. Les écrous-raccords ne doivent pas se coincer.

Après le montage, vérifiez que tous les assemblages vissés sont serrés fermement. Veillez notamment à ce que la soupape de surpression soit bien vissée.

5 Utilisation

Ouverture du réservoir

Respectez la consigne de sécurité suivante :

- Ouvrez le réservoir uniquement quand il est hors pression.

1. Laissez la pression s'échapper du réservoir en tournant la soupape de surpression vers la gauche jusqu'en butée (voir figure B). Laissez l'air comprimé s'échapper complètement.
2. Tournez lentement la poignée de la pompe vers la gauche. Laissez s'échapper l'air comprimé restant éventuellement dans le réservoir (cf. figure C1).
3. Continuez à tourner la poignée de la pompe vers la gauche pour dévisser la pompe (cf. figure C2).

Remplissage du réservoir

Respectez les consignes de sécurité suivantes :

• Avant le remplissage, vérifiez que la soupape de surpression tourne facilement.
  ■ Ne maintenez pas la soupape de pression fermée.

• Posez le pulvérisateur à pression sur une surface plane et horizontale.

• Mettez le réservoir hors pression et ouvrez-le.
• Remplissez le réservoir de liquide à pulvériser. Respectez le niveau de remplissage maximal (cf. figure E).
• Insérez la pompe dans l'entonnoir de remplissage.
• Vissez la pompe dans le réservoir à l'aide de la poignée de la pompe.

• Débloquez le verrouillage de la poignée de pompe (cf. figure D1).

• Posez les deux pieds sur la zone évasée du socle et coincez le réservoir entre vos jambes.

• Actionnez la poignée de la pompe jusqu'à atteindre une pression de 3 bar (cf. figure H). Observez l'affichage de la pression sur la soupape de surpression (cf. figures G). Lorsque la pression augmente, la soupape de surpression se soulève et en cas de dépassement de la pression maximale de 3 bar, la soupape de surpression évacue l'air de manière audible.
• Verrouillez la poignée de la pompe (cf. figure D2).

Pulvérisation

L'intensité de la formation de mousse dépend de l'inclinaison du liquide moussant à pulvériser, de la concentration du liquide, de la dureté de l'eau et de la cartouche moussante utilisée.

Démontez la buse pour remplacer la cartouche moussante (cf. figure L).

Respectez les consignes de sécurité suivantes :

• Avant d'utiliser l'appareil, vérifiez que tous les assemblages vissés sont vissés fermement. Serrez les assemblages lâches.
• Avant toute utilisation, vérifiez que le pulvérisateur à pression ne présente aucun dommage, qu'il est étanche et parfaitement fonctionnel. Il est interdit d'utiliser un pulvérisateur à pression endommagé.
  ■ Notez le sens du vent. Ne pulvérisez pas contre le vent.
• Ne dirigez jamais le jet de pulvérisation sur des personnes ou des animaux.
• Si possible, pulvérisez la totalité du liquide contenu dans le réservoir.

Dirigez la buse sur l'objet à pulvériser et actionnez le levier sur la vanne à fermeture rapide. Pour pulvériser en continu, vous pouvez verrouiller le levier au niveau de la vanne à fermeture automatique (cf. figure F1).

Pour éviter toute pulvérisation involontaire, vous pouvez bloquer le levier au niveau de la vanne à fermeture automatique à la position initiale (cf. figure F2).

Actionnez la poignée de la pompe si la pression de pulvérisation baisse.

Vidange du réservoir

1. Mettez le réservoir hors pression et ouvrez-le.
2. Versez le liquide restant dans un récipient approprié.
3. Éliminez le liquide restant conformément aux lois et prescriptions en vigueur. Respectez également les

consignes d'élimination figurant sur l'emballage du liquide à pulvériser.

1. Nettoyez le pulvérisateur à pression.

6 Nettoyage et maintenance

Nettoyez soigneusement le pulvérisateur à pression après chaque utilisation.

1. Mettez le réservoir hors pression et ouvrez-le.
2. Videz le réservoir.
3. Nettoyez le réservoir, la conduite, la lance de pulvérisation et les filtres avec un liquide nettoyant approprié (cf. figure I). Respectez également les consignes de nettoyage figurant sur l'emballage du liquide à pulvériser.

Graissez régulièrement les joints sur la pompe et sur la vanne à fermeture rapide, mais au plus tard si le fonctionnement du pulvérisateur à pression est altéré (cf. chapitre « 9 Dépannage » à la page 15).

N'utilisez que des graisses sans résine ni acide. Vous pouvez vous procurer une graisse au silicone adaptée auprès de GLORIA (réf. 728781.1111).

7 Stockage

Le pulvérisateur à pression ne peut être stocké qu'une fois que le réservoir est hors pression et ne contient aucun liquide. Stockez le pulvérisateur à pression ouvert. Protégez le pulvérisateur à pression contre une longue exposition au soleil et contre le gel.

Les enfants ne doivent pas avoir accès au pulvérisateur à pression ni aux liquides à pulvériser.

8 Élimination du produit

Vous pouvez utiliser le pulvérisateur à pression pendant 10 ans au maximum.

Les appareils usagés ne doivent pas être jetés aux ordures ménagères. Vous devez éliminer le pulvérisateur à pression selon les réglementations locales en vigueur en respectant l'environnement.

Informez-vous auprès de votre commune pour le recyclage correct des différents matériaux.

9 Dépannage

Pièces de rechange

Utilisez uniquement des pièces détachées originales de GLORIA.

Vous trouverez les accessoires et les pièces détachées à l'adresse service.gloriagarten.de.

Vous pouvez également utiliser le code QR figurant à la dernière page de couverture du présent mode d'emploi.

Tableau des défauts

Défaut Solution
Assemblage vissé qui fuit	■ Serrer le vissage ;■ Remplacer le joint, s'il en existe un.
Pulvérisation irrégulière de la buse	■ Nettoyer la buse ;■ Échanger ou remplacer la cartouche moussante.
La pompe ne génère aucune pression	■ Remplacer les joints de la pompe.
La poignée de la pompe bouge difficilement	■ Graisser les joints de la pompe ;■ Remplacer les joints de la pompe.
Le levier est dur sur la vanne à fermeture rapide ou la vanne à fermeture rapide ne se ferme pas complètement et l'appareil continue à pulvériser	■ Nettoyer la vanne à fermeture rapide ;■ Graisser les joints sur la vanne à fermeture rapide ;■ Remplacer les joints sur la vanne à fermeture rapide.
Formation réduite de mousse ou aucune formation de mousse	■ Vérifier le dosage du liquide pulvériser,■ Nettoyer le raccord d'aspiration dans la conduite montante,■ Nettoyer le tamis dans la conduite montante,■ Échanger ou remplacer la cartouche moussante.

Remplacement des joints

Mettez le réservoir hors pression.

Ouvrez l'assemblage vissé au niveau de la fuite et remplacez le joint usagé.

Nettoyage de la buse

Mettez le réservoir hors pression.

Vous pouvez piquer une buse bouchée avec précaution à l'aide d'un objet pointu.

Maintenance de la vanne à fermeture rapide

Mettez le réservoir hors pression.

Démontez la vanne à fermeture rapide. Tirez et pressez fortement dans les directions indiquées (cf. figures N). Nettoyez, graissez ou remplacez les joints (cf. figures O).

Maintenance des joints de la pompe

1. Mettez le réservoir hors pression et ouvrez-le.
2. Dévissez la pompe hors du réservoir.
3. Extrayez complètement la poignée de la pompe et tournez-la avec force vers la gauche pour défaire le verrouillage dans le carter de pompe (cf. figure J1).
4. Graissez ou remplacez les joints de la pompe (cf. figure K).

Pour le montage, procédez comme suit :

1. Remettez les demi-coques au niveau de la poignée de la pompe (cf. figure J2).
2. Tenez fermement les demi-coques et poussez uniquement l'extrémité de la poignée dans le carter de pompe. Les deux tourillons doivent s'engager dans les guidages (cf. figure J3).
3. Pressez les demi-coques vers le bas et tournez avec force la poignée de la pompe vers la droite (cf. figure J4). Veillez à ne pas pousser en même temps la poignée de la pompe dans le carter de pompe. Le verrouillage dans le carter de pompe ne peut être défait ou bloqué que lorsque la poignée de la pompe est sortie entièrement.

Maintenance de la conduite montante

Mettez le réservoir hors pression.

Démontez la conduite montante. Si les trous du raccord d'absorption et du tamis sont bouchés, vous pouvez les piquer avec précaution à l'aide d'un objet pointu (voir figure M).

10 Caractéristiques techniques

Référence 003430...
Capacité 3 litres
Contenance totale du réservoir	5 litres
Poids à vide 1,47 kg
Température de service 0	°C à +40 °C
Pression de service maxi-male	3 bar
Pression de pulvérisation optimale	1,5 bar à 3,0 bar
Buse Buse à jet plat
Matériau de la buse Plastique
Angle de pulvérisation de la buse	110°
Matériau des joints FKM (caoutchouc fluoré)
Cartouches moussantes G1	- bleuG2 - rougeG3 - noir (montée dans la buse à la livraison)

11 Déclaration de conformité

Par la présente, nous confirmons que les pulvérisateurs à pression des réf. 003430... sont conformes à toutes les dispositions pertinentes de la directive 2006/42/CE.

En outre, tous les composants soumis à une pression sont conformes à la directive 2014/68/CE, article 4, alinéa 3.

Habilité à constituer le dossier technique : Daniel Lade-mann, responsable de conception

Witten, 01/09/2025

Dr. Andreas Mesch, directeur technique
