Type de produit	Coupe-herbe (débroussailleuse à batterie)
Marque et modèle	Toro 51466
Largeur de coupe	25 cm (fil à coupe maximale)
Poids	4,1 kg (avec batterie)
Alimentation	Batterie rechargeable au plomb (24V, non amovible sur site)
Temps de charge	24 heures (première charge et après chaque utilisation)
Type de fil de coupe	Nylon monofilament Toro de 1,6 mm de diamètre, bobine de 9 m max.
Pression acoustique (LpA)	83,5 dBA (à l'oreille de l'utilisateur)
Puissance acoustique (LWA)	96 dBA (garanti)
Vibrations (mains-bras)	1,69 m/s²
Utilisation	Débroussaillage, coupe de bordures, travail près de plantes et structures
Chargeur fourni	Oui, à monter au mur (intérieur, hors de portée des enfants)
Poignée réglable	Oui, pour position confortable et équilibrée
Bandeau de transport	Oui, réglable en longueur
Sécurité	Lame sous déflecteur, bouton de verrouillage, double commutateur
Réglage longueur du fil	Bouton rouge sur déflecteur : position intérieure (coup court) / extérieure (25 cm)
Remplacement du fil	Bobine pré-enroulée modèle 88175/88052/88035 ou fil en vrac 1,6 mm
Entretien courant	Nettoyer avec chiffon humide, vérifier fixations, dégager grilles d'air
Remisage	Débrancher chargeur, recharger tous les 2-3 mois en local chaud
Mise au rebut	Retirer et recycler la batterie au plomb selon réglementation

FOIRE AUX QUESTIONS - 51466 TORO

Comment charger la batterie de la débroussailleuse Toro 51466 ?

Insérez la débroussailleuse dans le chargeur mural fourni, branchez le chargeur sur secteur. Le témoin rouge s'allume. Chargez pendant 24 heures pour la première utilisation et après chaque usage. Le témoin vert indique que la batterie est pleine.

Quel type de fil utiliser pour le coupe-herbe ?

Utilisez exclusivement du fil nylon monofilament Toro de 1,6 mm de diamètre, en bobine de 9 m maximum. Les fils métalliques ou lames plastique sont interdits (risque de surcharge et incendie).

Comment remplacer le fil de coupe ?

Tournez le chapeau dans le sens anti-horaire, déposez le chapeau et la bobine. Remplacez par une bobine pré-enroulée neuve (modèles 88175, 88052, 88035) ou enroulez 9 m de fil neuf sur la bobine usagée en respectant le sens de flèche. Remontez en engageant le fil dans l'œillet.

Comment régler la longueur du fil de coupe ?

Appuyez sur le bouton rouge du déflecteur et tournez-le : sens anti-horaire pour raccourcir (coupe intérieure), sens horaire pour allonger à 25 cm (coupe extérieure). Tapez ensuite la bobine au sol pour ajuster.

Quelle est la largeur de coupe maximale ?

La largeur de coupe maximale est de 25 cm lorsque le fil est réglé en position extérieure (bouton rouge en sens horaire).

Quels sont les équipements de sécurité obligatoires ?

Portez lunettes de sécurité, pantalon long et chaussures fermées. Ne laissez personne à proximité. Maintenez les mains et pieds éloignés de la tête de coupe. Lisez le manuel avant utilisation.

Comment nettoyer et entretenir la débroussailleuse ?

Essuyez avec un chiffon humide, ne lavez pas au jet. Grattez la tête de coupe pour enlever les résidus. Vérifiez le serrage des fixations. Brossez les grilles d'air pour éviter la surchauffe.

Que faire si la batterie ne tient plus la charge ?

La batterie au plomb a une durée de vie limitée. Contactez un réparateur Toro agréé pour son remplacement. Ne mettez pas la batterie aux ordures ménagères : recyclez-la conformément à la réglementation.

Puis-je utiliser la débroussailleuse par temps de pluie ?

Non, utilisez-la uniquement par temps sec et sur herbe sèche. L'appareil n'est pas étanche ; l'eau peut endommager les composants électriques et la batterie.

Où trouver des pièces de rechange pour le Toro 51466 ?

Les pièces et accessoires (bobine, fil, chargeur) sont disponibles chez les concessionnaires Toro agréés. Utilisez exclusivement des pièces Toro d'origine.

MODE D'EMPLOI 51466 TORO

Débroussailleuse à batterie 25 cm

Débroussailleuse à fil de coupe

Modèle N° 51466 - 230000001 et suivants

25cm Akku-Trimmer

Manuel de l'utilisateur

Bedienungsanleitung

Manual del operador

ATTENTION! - Vous doivent respecter les consignes de sécurité chaque fois que vous utilisez la machine. Pour toute sécurité et celles des personnes à proximite, lisez ce mode d'emploi avant d'utiliser la machine. Rangez les instructions en lieu sur pour vous y reporter ultérieurement au besoin.

Tout utiliseur de l'appareil doit impereativement dire et comprendre le contenu de ce manuel avant d'utiliser l'appareil. Faites particulierement attention aux symboles de securite quisignificant PRUDENCE, ATTENTION ou DANGER et concenrent la securite des personnes. Veillez a dire et bien comprendre ces directives qui portent sur voitre securite. Ne pas les respecter, c'est risquer de vous blesser, de vous electrocutter ou de provoquer un incendie.

Les consignes de sécurité suivantes sont adaptées de la norme europeenne EN 786:1996.

• Portez des lunettes de sécurité fermées ou munies de protections laterales.
• Ne laïsez jamais des enfants, ou des adultes n'ayant pas pris connaissance de ces instructions, utiliser la machine.
  N'tutilisez jamais la machine lorsque des personnes, et surtout des enfants ou des animaux familiers, se trouvent a proximite.
• Travailliez uniquement à la lumière du jour ou avec un bon éclairage artificiel.
• Avant d'utiliser la machine et après tout impact, recherche les traces d'usure ou les dégats eventuels, et réperez-les au besoin.
• N'utilise jamais une machine dont les capots sont défectueux ou ne sont pas en place.
• N'approchez jamais les mains et les pieds des instruments de coupe, rundout quand le moteur est mis en marche.
• Protégéz-vous contre les blessures que pourrait inférer la lame de coupe située sur le dessous de la débroussailléeuse. Àpres avoir replacé le fil de coupe, returnez toujours la machine dans le sens normal d'utilisation avant de la mesure en marche.
• N'utilisez jamais d' éléments de coupe en métal.
  Utilisez uniquement des pieces et des accessoires de rechange Toro d'origine ou commandeurs par la société Toro.
• Verifiez toujours que les prises d'air sont dégagées.

La machine pese 4,1 kg.
- Àprous l'utilisation, contrôle toujours l'etat de la machine.
- Rangez la machine hors de portée des enfants lorsqu'elle ne sert pas.
- Si des réparations sont nécessaires, confiez la débroussailleuse à un réparateur Toro/agréé.
- N'utilisez que des pieces et des accessoires Toro.

Pression acoustique

Cette machine produit au niveau de l'oreille de l'utilisateur une pression acoustique maximale de 83,5 dBA, d'après des mesures effectuees sur des machines identiques selon la Directive 98/37/CE.

Puissance acoustique

Cette machine a un niveau de puissance acoustique garanti de 96 dBA, d'après des mesures effectuees sur des machines identiques selon la Directive 2000/14/CE.

Vibrations au niveau des mains et des bras

Cette machine expose les mains et les bras à un niveau de vibrations maximum de 1,69m / s^2 d'après des mesures effectuees sur des machines identiques selon la Directive 98/37/CE.

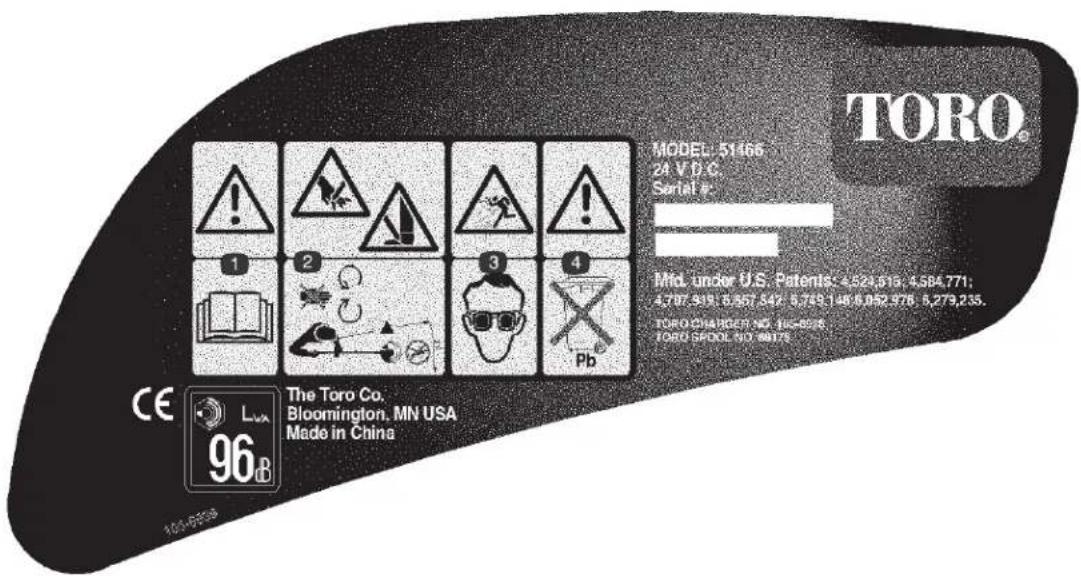

Autocollants de sécurité et d'instructions

IMPORTANT: Les autocollants de sécurité et d'instructions sont placés pres des endroits potentiellement dangereux. Remplacez tout autocollant endommagé ou manuant.

106-1932

1. Raccourcir le fil à 20 cm pour couper à l'intérieur du guide-fil.

2. Allonger le fil à 25 cm pour couper à l'extérieur du guide-fil.

105-6939

1. Attention - lire le Manuel de l'utilisateur.
2. Risque de mutilation des mains ou des pieds - ne pas s'approcher des pièces mobiles. Ne laisser approcher personne.
3. Risque de projection d'objets - porter une protection oculaire.
4. Attention - Contient du plomb; ne pasmettre au rebut.

Préparation

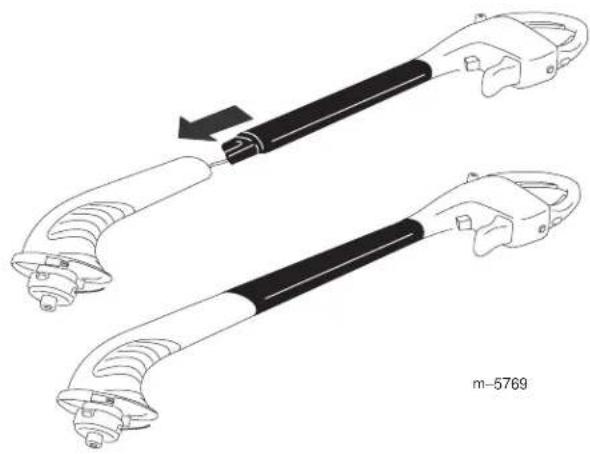

Assemblage de la débroussailleuse

1. Introduisez le cable reliant les deux moitiés de la débroussailléeuse dans la partie centrale noire.
   Remarque: Faites en sorte de ne pas tordre le cable.
2. Reliez la partie noire centrale au carter du moteur.

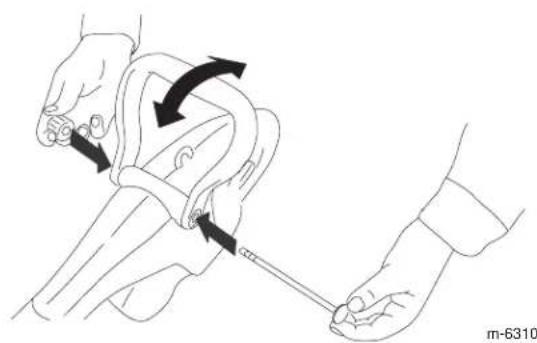

1. Montez la poignee supérieure de la maniere indiquee a I'aide du long boulon et de I'ecrou papillon.

m-6310

Remarque : Vous pouvez régler la poignée à la position la plus comfortable et la derniers équilibrée pour vous.

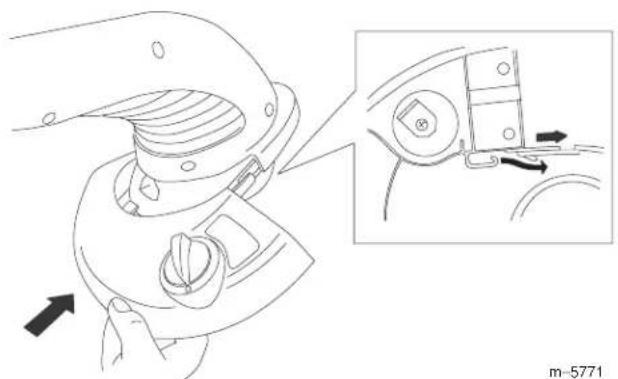

4. Montez le deflecteur de la maniere indiquee, en l'enclenchant de chaque cote de la débroussailleuse.

m-5771

La lame sous le déflecteur est tranchante et peut vous blesser. Manipuez la débroussailléeuse avec prudence pour éviter de vous couper.

1. Montez le guide-fil métallique.

1. Fixez le guide-fil au moyen de la vis à oreilles.

1. Fixez la bandouliere à la débroussailleuse si vous le souhaitez.

2. Reglez la longueur de la bandoulière en fonction de votre talle au moyen de la boucle coulissante.

Montage du chargeur

Montez le chargeur à l'intérieur (dans un garage ou autre lieu à l'abri de l'humidité), à proximé d'une prise de courant et hors de portée des enfants.

Assurez-vous que l'endetroit est dégagé et débarrassé de tout débris. Faites en sorte aussi que le chargeur soit place suffisamment haut pour que la débroussailléeuse puisse être accrochée au-dessous sans être génée.

Deux vis à bois sont fournies pour monter le chargeur. Si vous préférez monter le chargeur sur un panneau mural, procurez-vous deux ancrages muraux pour les vis.

1. Placez le chargeur contre le mur et marquez l'emplacement des deux trous.

m-5787

1. Percez deux avant-trous comme suit :

2. Si le chargeur doit être monté sur un panneau mural, un mur en plâtre ou en ciment,/percez deux trough pour les ancrages (selon les instructions du fabricant) aux emplacements marqués.
   Si le chargeur doit etre monte sur du bois, percez deux trous de diametre tegerement inférieur a celui des vis aux emplacements marqués.

3. Si le chargeur doit être monté sur un panneau mural, un mur en plâtre ou en ciment, inséréz les deux ancrages dans les trous.

4. Appuyez le chargeur contre le mur et vissez les vis dans les ancrages ou dans les trous.

Utilisation Charge de la batterie

Chargez la batterie dans un lieu propre, dégagé et débarrassé de tout débris pendant 24 heures avant la première utilisation et après chaque utilisation.

IMPORTANT: Rechargez la batterie après chaque utilisation. La vie de la batterie sera réduite si vous rangez l'appareil sans recharger la batterie. Cette batterie au plomb n'a pas de mémoire et n'a donc pas besoin d'être entièrement déchargée avant d'être rechargée.

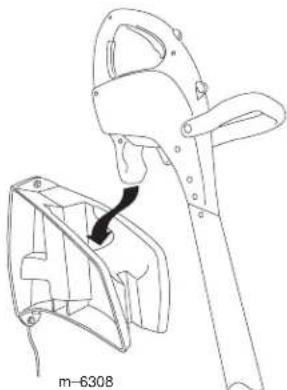

1. Insérez la débroussailleuse dans le chargeur.

IMPORTANT : N'utilisez que le chargeur fourni avec la débroussailleuse ou un chargeur Toro d'origine en vente chez les concessionnaires Toro.

1. Branchez le chargeur sur le secteur.

Le témoin de charge rouge s'allume sous la partie poignée de la débroussailleuse.

1. Chargez la batterie pendant 24 heures. Lorsque la batterie est chargée au maximum, le témoin rouge s'éteint et le témoin vert s'allume.

Remarque: La débroussailleuse ne peut pas être "surcharge". Laissez-la branchée sur le chargeur quand elle ne sert pas.

Démarrage de la débroussailleuse

Pour demarrer la débroussailleuse, tirez le commutateur situé sur la poignée en arrêt et appuyez sur la gachette.

Arrét de la débroussailleuse

Pour arreter la débroussailleuse, l'chez la gachette et le commutateur.

Bordures

Pour utiliser la débroussailleuse comme coupe-bordures, returnez-la et tenez-la de la maniere indiquée. Vous pourrez ainsi travailler avec le fil de coupe perpendicular au sol.

m-6311

Allonger le fil

Pour allonger le fil de coupe, tapez la bobine sur le sol quand la débroussailleuse est en marche.

Remarque: La lame dissimulée sous le déflecteur coupe le fil à la longueur voulue. Pour savoir comment changer la longueur maximale du fil, reportez-vous à la rubrique Réglage de la longueur maximale du fil.

IMPORTANT : Respectez les consignes de sécurité ci-après pour obtenir des résultats optimaux.

• Ne maintenez pas la bobine posée sur le sol.

• Pour éviter d'emmêler le fil, ne tapez la bobine qu'une seule fois sur le sol. Si une longueur de fil supplémentaire est requise, attendez quelques secondes avant de retaper la bobine.

Si le fil n'est pas allongé periodiquement, il s'usera jusqu'à l'eellet. Lorsque la débroussailleuse s'arrête, le fil court se rétracte parfois dans la tete de coupe. Si cela se produit, déposez la bobine, enfilez le fil dans l'eellet et remontez la bobine sur l'appareil.

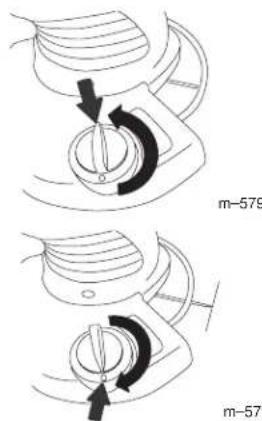

Réglage de la longueur maximale du fil

Vous pouvez changer la longueur maximale du fil de coupe de sorte à limiter la coupe à l'intérieur du guide-fil en métal (pour travailler pres des plantes et des structures susceptibles d'être endommagées par le fil) ou à etendre le fil à la largeur de coupe maxi-male (pour les travaux généraux de débroussaillage et la coupe des bordures).

La lame sous le déflecteur est tranchante et peut vous blesser. Manipuez la débroussailleuse avec prudence pour éviter de vous couper.

Pour raccourcir le fil et couper à l'intérieur du guide, appuyez sur le bouton rouge situé sur le déflecteur et tournez-le dans le sens anti-horaire.

Pour allonger le fil à la largeur de coupe maximale de 25 cm, et couper à l'extérieur du guide, appuyez sur le bouton rouge situé sur le déflecteur et tournez le dans le sens horsaire.

Après avoir changé le réglage du bouton, utilisez l'appareil de la manière habituelle en tapant la bobine sur le sol pour faire sortir le fil.

Conseils d'utilisation

Pour réduire l'usure du fil et améliorer les performances de l'appareil, appliquez les techniques de coupe suivantes :

Lorsque la débroussailleuse est en marche, la tête de coupe tourne. Vous risquez de vous blesser si vous touchez le fil ou la tete de coupe.

-N'approche pas la tete de coupe de vos pieds ou de ceux de personnes à proximite.
- Portez des chaussures et un pantalon pour utiliser la débroussailleuse.
Assurez-vous que la tete de coupe ne tourne plus avant de faire l'entretien ou d'examiner la tete de coupe. Vous ne devezmettre la débroussailléeuse en marche que lorsque vous avez les deux mains posées sur les poignées et lorsque la tete de coupe est pres du sol.

Lorsqu'elle est en marche, la débroussailleuse peut projeter des objets en direction de l'utilisateur ou de personnes à proximité, et les blesser.

• Portez des lunettes de sécurité ou une autre protection oculaire appropriée, un pantalon et des chaussures pour travailler avec la débroussailleuse.
  Tenez tout le monde et tous les animaux à l'ecart de la zone de travail.
• Débarrasssez la surface de travail des cables, cordes ou ficelles susceptibles de se prendre dans le fil en rotation.
• N'utilisez la débroussailleuse que lorsque l'herbe est sèche.
• Déplacez la débroussailleuse lentement à l'intérieur et à l'extérieur de la zone de travail.

• Si l'herbe est haute de plus de 20 cm, travailliez de haut en bas en progressant lentement.
• Ne faites pas forcer la débroussaillieuse. Seule l'extremité du fil doit servir à la coupe.

Remplacement du fil

Si le fil a besoin d'être remplaced, procurez-vous une bobine pré-enroulée neuve (modele N° 88175, 88052 ou 88035) ou du fil en vrac de 1,6 mm de diam. x 9 m à enrouler sur la bobine usagée. Tous deux sont en vente chez les concessionnaires Toro officiens.

Le fil métallique, les lames en plastique ou tout matériel autre que le fil nylon monofilament Toro de 1,6 mm de diam. peut soumettre le moteur à une charge excessive et provoquer un incendie ou un choc électrique.

Utilisez uniquement le fil nylon monofilament Toro de 1,6 mm de diam. en bobine de 9 m maximum.

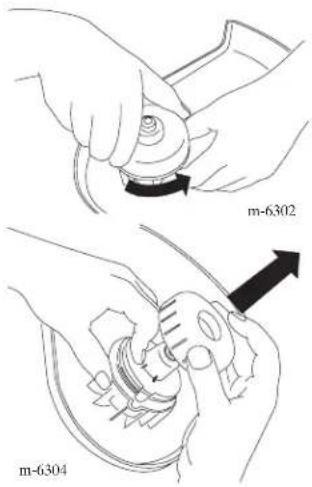

Retrait de la bobine

1. Tournez le chapeau dans le sens anti-horaire.

1. Déposez le chapeau et la bobine.
   Remarque: Si le ressort tombe, remettez-le en place avant de reposer la bobine.
   3.Nettoyez soigneusement la tete de coupe et le chapeau, et verifies quils ne sont pas endommages ni uses.

Enroulement de la bobine

Remarque: Si vous remplacez la bobine par une bobine neue pré-enroulée, jetez l'ancienne et omettez cette section.

1. Retirez le fil de coupe qui reste eventuellement sur la bobine.
2. Accrochez une
   extrémité du fil tout au
   fond de la fente dans la
   bobine, et ne laissez
   pas dépasser plus de
   3 mm de fil.
3. Enroulez le fil dans le sens de la flèche figurant sur la bobine, en rangs réguliers entre les rebords de la bobine.

Remarque: La débroussailleuse ne pourrait pas fonctionner correctement si le fil est enroule dans le mauvais sens, si son extrémité dépasse de plus de 3 mm ou si vous enroulez plus de 9 m de fil sur la bobine.

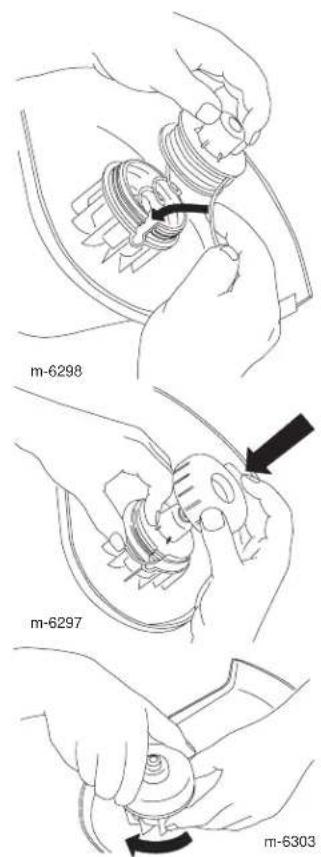

Mise en place de la bobine

Si vous ne montez pas correctement l'ensemble bobine et chapeau, la débroussailléeuse risque de les projeter lors de l'utilisation et de vous blesser, ainsi que des personnes à proximite.
Vérifiez que la bobine et le chapeau sont complètement en place.

1. Saisissez le fil et la bobine, et introduisez la bobine dans la tete de coupe et le fil dans l'eellet.

Entretien courant

Après chaque utilisation de la débroussailleuse, suivez les procédures ci-après :

• Essuyez la débroussailléeuse avec un chiffon humide. Ne lavez pas la débroussailléeuse au jet d'eau et ne la trempez pas dans l'eau.

• Essuyez ou grattez la tete de coupe et la bobine si des saletés ou de l'herbe sont accumulés dessus.

• Vérifiez le couple de serrage de toutes les fixations. RépAREZ ou remplaceZ les pièces eventuellement endommagées ou manquantes.

• À l'aide d'une brosse, débarrasssez les grilles d'entrée des débris accumulés.

IMPORTANT: Les grilles d'entree d'air doivent etre exemples d'herbe ou autres debris pour eviter defaire surchauffer le moteur.

Remisage

Si la débroussaillée ne doit pas servir pendant plus d'un mois, débranchez le chargeur du secteur et de la débroussaillée une fois que cette dernière est complètement chargée. Ne remisez pas la débroussaillée raccordée au chargeur. La vie de la batterie sera réduite si la débroussaillée est remisée dans un local chaud. Si vous étés obligé de la remiser dans un local chaud, rechargez la batterie pendant 24 heures tous les 2-3 mois lorsque la débroussaillée ne sert pas.

Entretien

Toro a Conc u ce produit pour yous offrir des annes de bons et loyaux services. Lorsqu'un entretien est requis, confiez l'appareil a un reparateur Toro agreé. Celui-ci possede les competences necessities pour reparer les produits Toro et il saura garder voire appareil Toro "exclusivement" Toro.

Comment se débarrasser de la batterie

Lorsque la batterie ne peut plus être rechargée, vous pouvez vous en procurer une neue et la faire installer par un concessionnaire/agreeé. Si vous devezmettre la débroussailleuse au rebut, retirez et recyclez la batterie au préalable.

#

Les bornes de la batterie et accessoires connexes contiennent du plomb et des composés de plomb. L'état de Californie considère ces substances chimiques comme susceptibles de provoquer des cancers et des troubles de la reproduction. Lavez-vous les mains après avoir manipulé la batterie.

1. Retirez les fixations des deux moitiés de la partie poignée et dissociez les deux moitiés.
2. Déposez la batterie et débranche-la des fils.
3. Mettez la débroussailleuse au rebut.
4. Recyclez la batterie au plomb conformément à la réglementation locale en matière d'environnement.
