Type de produit	Télémètre laser
Marque	Brandson
Modèle	304329
Alimentation	Batterie lithium-ion 200 mAh, rechargeable via câble miniUSB
Plage de mesure	0,03 m à 35 m
Précision	± 3 mm
Classe laser	II
Longueur d'onde laser	620-670 nm, < 1 mW
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-20 °C à 60 °C
Fonctions de mesure	Distance, surface, volume, Pythagore I/II/III
Unités affichables	Mètres et pieds
Rétroéclairage	Oui, réglable
Bip sonore	Activable/désactivable
Référence de mesure	Côté supérieur ou inférieur de l'appareil (commutable)
Mise hors tension automatique	45 secondes d'inactivité
Affichage	Écran LCD avec zones auxiliaire et principale
Contenu de la livraison	Télémètre, câble de charge miniUSB, mode d'emploi
Entretien et nettoyage	Chiffon sec et doux, pas de produits agressifs
Sécurité	Laser classe II, ne pas regarder le faisceau, éviter les surfaces réfléchissantes
Réparabilité	Aucune réparation par l'utilisateur, garantie annulée en cas de modification
Informations générales	Respecter les dispositions nationales, ne pas utiliser en extérieur

FOIRE AUX QUESTIONS - 304329 Brandson

Comment recharger le télémètre Brandson 304329 ?

Connectez le câble miniUSB fourni à une alimentation 5V CC (chargeur de smartphone) et au connecteur situé en bas de l'appareil. La batterie Li-Ion de 200 mAh se recharge complètement avant la première utilisation.

Quelle est la portée maximale de mesure ?

La plage de mesure est de 0,03 m à 35 m. La portée peut être réduite en cas de forte luminosité solaire.

Comment changer l'unité d'affichage (mètres/pieds) ?

Éteignez l'appareil, puis appuyez sur la touche ON/DIST pendant environ 5 secondes pour entrer dans les paramètres. Appuyez brièvement sur ON/DIST pour basculer entre mètres et pieds.

Que signifie le message d'erreur 'D.E.' ?

L'erreur D.E. indique une erreur de données lors de la mesure (Data Error). Refaites la mesure correctement. En mode Pythagore, assurez-vous que le côté droit est plus court que l'hypoténuse.

Comment activer ou désactiver le bip sonore ?

Dans le menu de paramètres (appuyez longuement sur ON/DIST éteint), naviguez jusqu'à 'bP.on' ou 'bP.OFF' et appuyez brièvement sur ON/DIST pour alterner.

Comment mesurer une surface avec ce télémètre ?

Allumez l'appareil, appuyez sur Mode/point de référence jusqu'à voir le symbole de surface. Mesurez d'abord la longueur, puis la largeur. L'appareil calcule automatiquement la surface affichée.

Pourquoi la mesure est-elle parfois imprécise ?

L'imprécision peut venir de surfaces très réfléchissantes (miroir), transparentes (verre, eau) ou très sombres. Évitez également une forte lumière solaire. La précision nominale est de ±3 mm.

Comment changer le point de référence de mesure (haut/bas) ?

Appuyez sur la touche Mode/point de référence pour commuter entre le côté supérieur (mesure sans inclure la longueur de l'appareil) et le côté inférieur (incluant la longueur de l'appareil).

Que faire si la batterie ne se charge pas ?

Vérifiez le câble miniUSB et la source d'alimentation. Si l'appareil ne s'allume pas, la batterie est peut-être déchargée. Laissez charger quelques minutes. Si le problème persiste, contactez le service après-vente.

Comment utiliser la fonction Pythagore pour mesurer une hauteur ?

Sélectionnez le mode Pythagore (icône avec triangle). Mesurez les distances requises dans l'ordre indiqué par le symbole (ex: côtés adjacents). La hauteur est calculée automatiquement selon le théorème de Pythagore (a²+b²=c²).

MODE D'EMPLOI 304329 Brandson

Nous vous remercions d'avoir choisi un produit Brandon. Pour que vous puissiez profiter longtemps de l'appareil acquis, veuillez lire attentivement le mode d'emploi suivant. Avant la mise en service du produit livré, vérifiez s'il est complet, sans défauts et intact.

Consignes de sécurité importantes pour ce produit

Laser

• Dans le cadre de l'exploitation de l'équipement laser, il faut absolument veiller à ce qu'aucune personne ne se trouve sur la trajectoire du laser, dans sa zone de projection. Veillez à ce que les rayons réfléchis ne pénètrent pas une zone occupée par des personnes.
• Avant d'utiliser cet appareil, recherchez des informations sur les dispositions légales et les mesures de sécurité pour l'exploitation de ce genre d'appareil laser.
• Vous ne devez en aucun cas regarder le faisceau laser et ne l'orientez jamais sur les personnes, ni sur les animaux. Un tel rayonnement laser peut provoquer des lésions oculaires !
• Une fois que le rayonnement laser touche l'œil, il faut immédiatement fermer les yeux et sortir la tête immédiatement de la trajectoire du rayonnement laser.
• En aucun cas, le faisceau laser ne doit être orienté sur le miroir ou d'autres surfaces réfléchissantes. Le rayonnement incontrôlé peut croiser des personnes ou des animaux !
• Les manipulations (modifications) de l'installation laser sont interdites.
• Ce mode d'emploi doit être conservé et inclus en cas de cession de l'installation laser.
• Ce produit est équipé d'un laser de classe 2.

1. Contenu de la livraison

• Télémètre laser
  • Câble de charge miniUSB
• Mode d'emploi

2. Caractéristiques techniques

Batterie Batterie Li-Ion 200 mAh
Plage de mesure 0,03m - 35m
Précision ± 3mm
Classe laser II
Type laser 620-670 nm,<1 mw
Température de fonctionnement 0°C - 40°C
Température de stockage -20°C - 60°C
Caractéristiques • 3 fonctions de mesure	• Éclairage de fond• 3 unités différentes

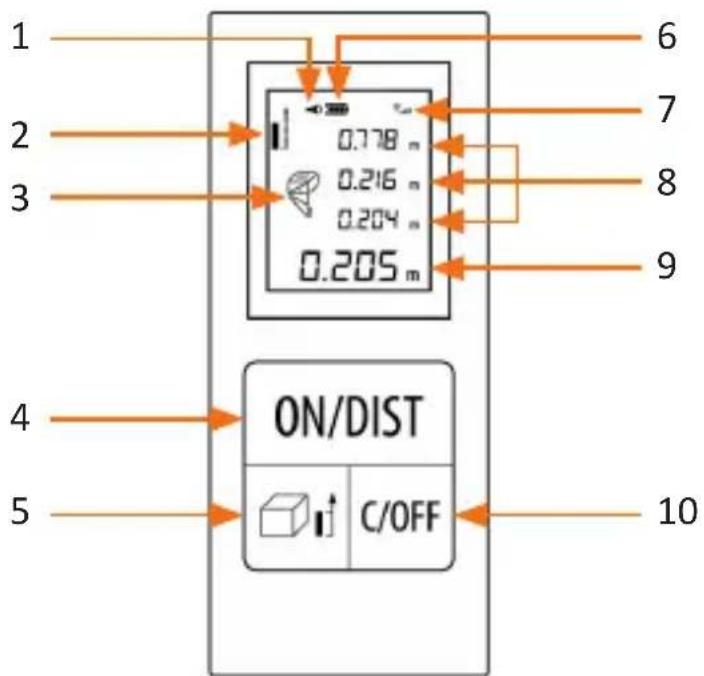

3. Particularités du produit

1 2 3 4 5 ON/DIST C/OFF 6 7 8 9 10

1 Affichage du son marche/arrêt

2 Affichage du point de référence

3 Fonction de mesure (surface, volume, Pythagore)

4 Touche « ON/DIST »

5 Touche « mode/point de référence »

6 Témoin de batterie

7 Intensité du signal

8 Zone d'affichage auxiliaire

9 Zone d'affichage principale

10 Touche « C/OFF »

4. Fonctions des touches

Mettre en marche/Mesurer	Touche « ON/DIST »
Changer de mode/de point de référence	Touche « mode/point de référence » ( [IMAGE] )
Remettre les mesures à 0/éteindre	Touche « C/OFF »

5. Mise en service

Sortez l'appareil de l'emballage et retirez tout matériau d'emballage. Connectez le câble de charge USB fourni à une alimentation électrique 5V CC (par ex. le chargeur de votre Smartphone) et au connecteur de chargement situé en bas du télémètre. Chargez l'appareil complètement avant de l'utiliser. L'affichage de batterie (6) sur l'écran indique le niveau de chargement actuel de la batterie. Lors de la première mise en service de l'appareil, assurez-vous une fois de plus de l'intégrité du produit ou des composants et de leur bon fonctionnement.

6. Manipulation/Mesure

Mise en marche : Appuyez sur la touche « ON/OFF » pendant environ 1 seconde pour mettre en marche l'appareil s'il est éteint. L'éclairage de fond s'éteint automatiquement au bout de 15 secondes si l'appareil n'est pas manipulé.

Arrêt : Quand l'appareil est sous tension, appuyez pendant 1 seconde sur la touche « C/OFF » pour éteindre l'appareil. Il s'éteint automatiquement au bout de 45 secondes sans manipulation.

Laser marche/mesure : Quand l'appareil est sous tension, appuyez brièvement sur la touche « ON/DIST ». Le rayon laser est activé. Appuyez une deuxième fois pour exécuter le processus de mesure. Le laser s'éteint automatiquement à la fin de la mesure. Une longue pression sur la touche conduit au mode de mesure continue.

Remarque : L'écran affiche l'intensité du signal de réflexion mesuré (7). Une réduction du nombre de segments affichés indique une réduction relative de l'intensité du signal de réflexion mesuré.

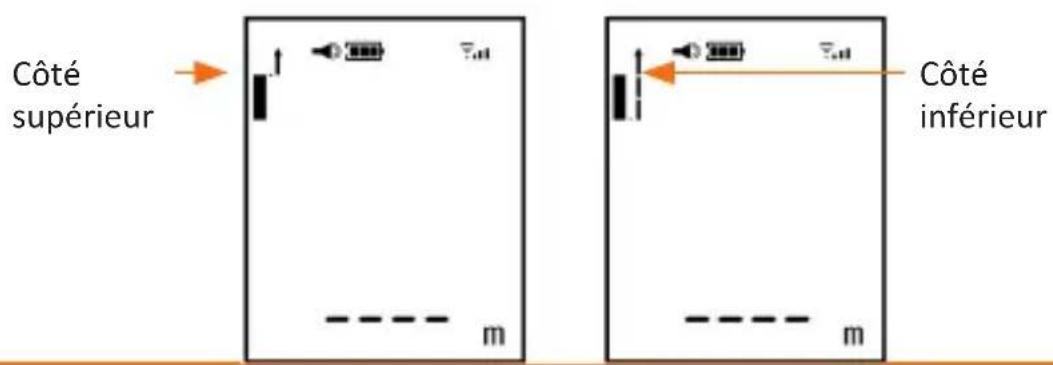

6.1 Référence de mesure

Quand l'appareil est sous tension, appuyez sur la « Mode/point de référence » (5) pour commuter le point de référence. En cas de redémarrage de l'appareil, le réglage par défaut est rétabli.

- Côté supérieur de l'appareil : Le marquage de la date est situé sur le dessus de l'instrument, la distance mesurée n'inclut pas la longueur de l'instrument lui-même. Côté inférieur de l'appareil : Le marquage de référence se trouve sur le côté inférieur de l'instrument, la distance mesurée inclut la longueur de l'instrument lui-même.

Côté supérieur Côté inférieur

7. Paramètres

Quand l'appareil est hors tension, appuyez sur la touche « ON/DIST » pendant environ 5 secondes pour parvenir au paramètre. Dans les paramètres, appuyez sur la touche pendant environ 1 seconde pour passer au paramètre suivant. L'écran affiche ce qui suit :

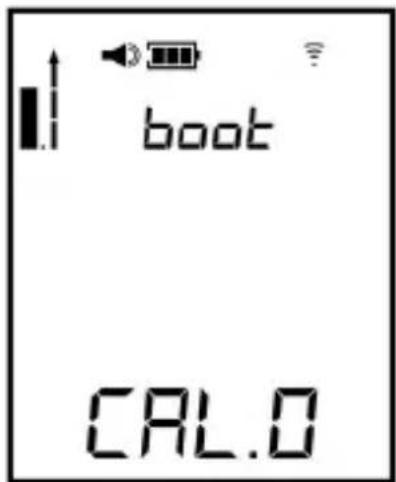

boot CAL.0

1. Dans ce paramètre, la valeur de mesure peut être corrigée dans une plage de +/-7 mm. En appuyant brièvement sur la touche « ON/DIST », la valeur de consigne peut être adaptée. Appuyez sur la touche « ON/DIST » pendant environ 1 seconde pour parvenir au paramètre suivant.
2. Dans ce menu de paramétrage, vous pouvez choisir l'unité affichée. En appuyant brièvement sur la touche « ON/DIST », l'unité change. Appuyez sur la touche « ON/DIST » pendant environ 1 seconde pour parvenir au paramètre suivant.

boot Mètre Pied m

boot ft

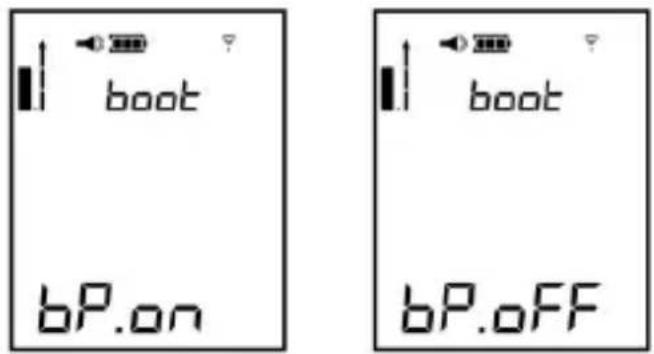

1. Ici, vous pouvez activer et désactiver le buzzer en appuyant brièvement sur le bouton « ON/DIST » pour l'activer ou le désactiver. « bP. on » signifie que le buzzer est allumé et « bP.OFF » signifie que le buzzer est éteint. Appuyez sur la touche « ON/DIST » pendant environ 1 seconde pour parvenir au paramètre suivant.

boot bP.on boot bP.off

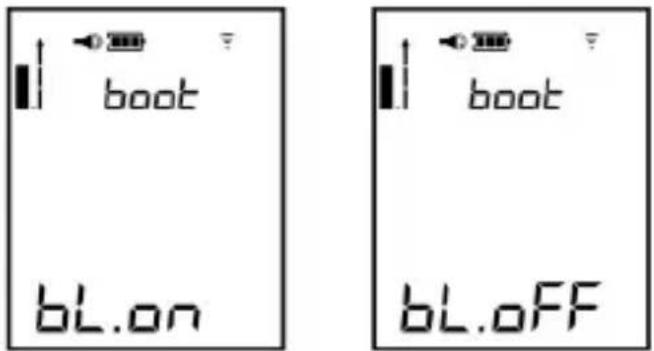

1. Ici, vous pouvez activer et désactiver l'éclairage de fond. Appuyez brièvement sur la touche « ON/DIST » pour l'activer ou le désactiver. « bL. on » signifie que l'éclairage de fond est allumé et « bL.OFF » signifie que l'éclairage de fond est éteint.

boot bL.on boot bL.off

9. Fonctions de mesure

Mesure de surface
Mesure du volume
Mesure de Pythagore I
Mesure de Pythagore II (plus)
Mesure de Pythagore II (moins)

Mesure de surface

Quand l'appareil est sous tension, appuyez brièvement sur la touche « Mode/point de référence » () jusqu'à ce que l'écran affiche le symbole de mesure de la surface ()

Le côté à mesurer clignote dans le symbole sur l'écran. Visez maintenant le point désiré et appuyez sur la touche « ON/DIST » pour mesurer la première longueur de côté. Ensuite, le deuxième côté du symbole rectangulaire clignote. Mesurez à présent le deuxième point comme décrit ci-dessus. L'appareil calcule alors automatiquement la portée et affiche le résultat à l'écran. Les résultats de mesure de la première et de la deuxième longueur de côté sont affichés dans la zone d'affichage auxiliaire.

Mesure du volume

Quand l'appareil est sous tension, appuyez brièvement sur la touche « Mode/ point de référence » ( ), jusqu'à ce que l'écran affiche le symbole de mesure du volume ( ). Je côté à mesurer clignote dans le symbole sur l'écran. Visez maintenant le point désiré et appuyez sur la touche « ON/DIST » pour mesurer la première longueur de côté. Ensuite, le deuxième côté du symbole clignote. Mesurez à présent le deuxième point comme décrit ci-dessus. L'appareil calcule alors automatiquement la portée et affiche le résultat à l'écran. Les résultats de mesure de la première et de la deuxième longueur de côté sont affichés dans la zone d'affichage auxiliaire.

Fonctions spéciales (Pythagore)

Ce mode est destiné au calcul automatique du théorème de Pythagore. Il y a trois différences mesures de Pythagore. Sélectionnez la mesure souhaitée et prenez la mesure.

Quand l'appareil est sous tension, appuyez brièvement sur la touche « Mode/point de référence » () jusqu'à ce que l'écran affiche la fonction de Pythag-ore désirée (« ↗ 1 « ↘, « ↙ »). Le côté à mesurer clignote dans le symbole sur l'écran. Visez maintenant le point désiré et appuyez sur la touche « ON/DIST » pour mesurer la première longueur de côté. Ensuite, le deuxième côté du symbole clignote. Mesurez à présent le deuxième point comme décrit ci-dessus. L'appareil calcule alors automatiquement la portée et affiche le résultat à l'écran. Les résultats de mesure de la première et de la deuxième longueur de côté sont affichés dans la zone d'affichage auxiliaire.

Remarque : Dans le mode de mesure de Pythagore, le côté droit doit être plus court que l'hypoténuse, sinon l'appareil indique un message d'erreur « D.E. ».

Remarques relatives aux mesures

• Si la surface de l'objet à mesurer est un liquide ou une substance claire et transparente, il peut arriver que la mesure présente des erreurs.
• Lorsque l'objet à mesurer a un pouvoir de réflexion élevé, le laser peut également être réfléchi, ce qui susceptible de provoquer des erreurs lors de la mesure.
• Lorsque l'objet à mesurer est très sombre ou présente un faible pouvoir de réflexion, on peut augmenter le temps requis pour la mesure.

• Le rayonnement solaire affecte la portée de l'appareil !

• Message d'erreur et résolution des problèmes

Er-reur	Cause d'erreur Dépannage
B.L	Capacité de batterie trop faible	Échangez les batteries
T.L	La température est trop baisse	Réchauffez un peu l'appareil. Respec-tez toujours la plage de température de fonctionnement autorisée de l'appareil
T.H	La température est trop élevée	Refroidissez un peu l'appareil. Respec-tez toujours la plage de température de fonctionnement autorisée de l'appareil
D.E	Erreur de données lors de la mesure	Refaites correctement la mesure

11. Consignes de sécurité et clause de non responsabilité

N'essayez jamais d'effectuer des travaux de réparation ou des transformations de votre propre chef sur l'appareil. Évitez tout contact avec les tensions du secteur. L'appareil n'est hors tension que lorsqu'il est débranché de la prise. L'utilisation de l'appareil en plein air est interdite. Veuillez donc l'utiliser uniquement dans des zones sèches. Protégez-le d'une humidité élevée, de l'eau et de la neige. Maintenez l'appareil impérativement éloigné de températures élevées.

N'exposez pas l'appareil à des changements de température brusques ou de fortes vibrations car elles pourraient endommager les pièces électroniques. Vérifiez l'appareil avant l'utilisation, pour détecter des dommages éventuels. L'appareil ne doit pas être utilisé s'il a reçu un coup ou a été autrement endommagé.

Veuillez respecter également les dispositions et restrictions nationales. N'utilisez pas l'appareil à d'autres fins que celles décrites dans le présent mode d'emploi. Ce produit n'est pas un jouet.

Maintenez-le hors de la portée des enfants ou des personnes handicapées sur le plan mental. Toute réparation ou modification qui n'est pas effectuée par le fournisseur initial entraîne l'annulation de la garantie. Les spécifications de l'appareil peuvent être modifiées sans indication préalable.

Cet appareil ne doit en aucun cas être orienté sur le soleil. Cet appareil ne doit en aucun cas être utilisé sur une échelle. Assurez-vous de toujours vous placer sur un support solide. Ne plongez pas l'appareil dans l'eau. Pour le nettoyage, utilisez exclusivement un tissu sec et doux. Les produits de nettoyage agressifs ne doivent en aucun cas être utilisés !

12. Informations sur la mise au rebut de vos appareils

Les appareils électriques et électroniques ne doivent pas, selon la directive européenne DEEE, être jetés dans les ordures ménagères. Leurs composants doivent être éliminés ou recyclés séparément, car des composants toxiques ou dangereux pourraient endommager l'environnement à long terme en cas d'élimination incorrecte.

En tant que consommateur en vertu de la loi allemande sur les équipements électriques et électroniques (ElektroG), vous êtes obligé de retourner gratuitement les appareils électriques et électroniques à la fin de leur durée de vie au fabricant, au point de vente ou dans des points de collecte publique prévus à cet effet. Les détails sont réglés par le droit national correspondant. Le symbole sur le produit, le mode d'emploi et / ou l'emballage indique ces dispositions. Avec la séparation de matières, le recyclage et l'élimination d'appareils usagés, vous apportez une contribution importante à la protection de l'environnement.

13. Indications pour l'élimination des batteries

En relation avec la vente de batteries ou de la livraison d'appareils contenants des batteries, le fournisseur est obligé d'informer le client sur les points suivants :

Le Client est légalement tenu, en tant qu'utilisateur final, de restituer les batteries usagées. Il peut restituer gratuitement à l'entrepôt d'expédition (adresse d'expédition) du fournisseur des batteries usagées que le fournisseur offre ou a offert comme piles neuves dans son assortiment. Les symboles figurant sur les batteries

ont les significations suivantes : Pb = la batterie contient plus de 0,004 % en poids de plomb, Cd = la batterie contient plus de 0,002 % en poids de cadmium, Hg = la batterie contient plus de 0,0005 % en poids de mercure.

Le symbole de la poubelle barrée signifie que la batterie ne doit pas être éliminée avec les ordures ménagères.

Directive DEEE : 2012/19/UE DEEE Numéro de registre : DE 67896761

La société WD Plus GmbH déclare par la présente que l'appareil 304329/20200206NB102 est conforme aux exigences fondamentales et aux autres dispositions pertinentes. Pour obtenir une déclaration de conformité complète, adressez-vous à : WD Plus GmbH, Wohlenbergstraße 16, 30179 Hanovre

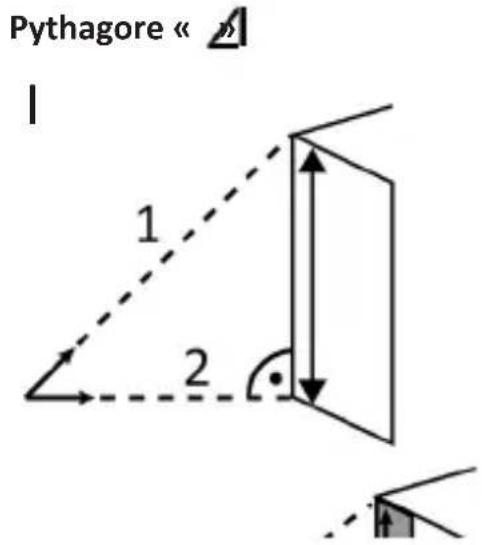

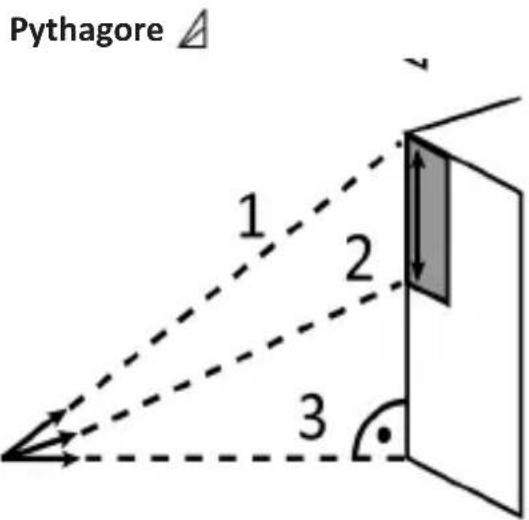

Le théorème de Pythagore (a2 + b2 = c2) peut déterminer indirectement la hauteur d'un objet.

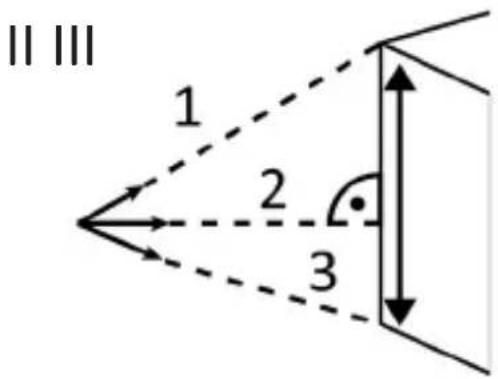

Mesures de Pythagore I, II et III (Pythagoras Measurements I, II and III)

Mesurez les distances nécessaires dans l'ordre approprié (référez-vous aux figures ci-dessous). La hauteur est automatiquement calculée et s'affiche à l'écran.

Pythagore « △ 1 2

Pythagore « »

II III 1 2 3

PythagORE △ 1 2 3
