MODE D'EMPLOI NSBK-DH05 SONY
Manuel d'installation ____ FR
Prière de contacter votre concessionnaire ou le revendeur local Sony pour demander l'installation de l'unité.
Si vous tentez d'effectuer les procédures d'installation décrites dans ce manuel, vous risquez de provoquer un incendie, une électrocution ou des blessures importantes. N'essayez pas d'effectuer l'installation par vous-même.
Avant d'utiliser l'appareil, veuillez lire attentivement ce manuel et le conserver pour future référence.
ATTENTION
Il est possible que des champs électromagnétiques à des fréquences spécifiques influencent l'image de cet appareil.
Pour les clients au Canada
Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.
Pour les clients en Europe, Australie et Nouvelle-Zélande
AVERTISSEMENT
Il s'agit d'un produit de Classe A. Dans un environnement domestique, cet appareil peut provoquer des interférences radio, dans ce cas l'utilisateur peut être amené à prendre des mesures appropriées.
Pour les clients en Europe
Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, 108-0075 Japon. Le représentant autorisé pour EMC et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question concernant le service ou la garantie, veuillez consulter les adresses indiquées dans les documents de service ou de garantie séparés.
Ne pas utiliser cet appareil dans une zone résidentielle.
Précautions
Pour le technicien qui installe l'unité
- Pour les instructions d'installation, prière de se reporter au manuel d'installation fourni avec la série NSR-500.
- Avant d'installer l'appareil, débranchez le NSR-500 et attendez que la température interne baisse.
Aperçu
Cet appareil est une carte accélératrice d'affichage pour le serveur de surveillance réseau de la NSR-500.
Cette carte, installée dans une fente de l'unité principale, permet la lecture vidéo améliorée.
Modèles et versions compatibles
NSR-500 V.1.5.1 ou ultérieure
Remarque
Pour les détails sur les réglages de l'unité principale de la NSR-500 et la confirmation ou la mise à jour de la version, reportez-vous au guide de l'utilisateur (4-272-495-25 (1) et supérieure) (CD-ROM) de la série NSR-500.
Moniteurs compatibles
Les moniteurs pouvant être utilisés après l'installation de cette carte comprennent les dispositifs compatibles HDMI et les écrans d'ordinateurs qui acceptent l'entrée RVB analogique. Les résolutions compatibles sont les suivantes.
• HD totale (1920 × 1080)
• WUXGA (1920 × 1200)
(sortie analogique RVB (connecteur moniteur 2) uniquement)
• XGA large totale (1360 × 768)
- UXGA (1600 × 1200)
- SXGA (1280 × 1024)
• XGA (1024 × 768)
Contenu de l'emballage
Vérifiez que les éléments suivants sont compris dans l'emballage :
- Carte accélératrice d'affichage (1)
• Câble RVB analogique (1)
• Couvercle de connecteur (1) - Manuel d'installation (ce document) (1)
• Livret de garantie (1)
Remarque
Cet emballage peut contenir un matériel supplémentaire et/ou de la documentation.

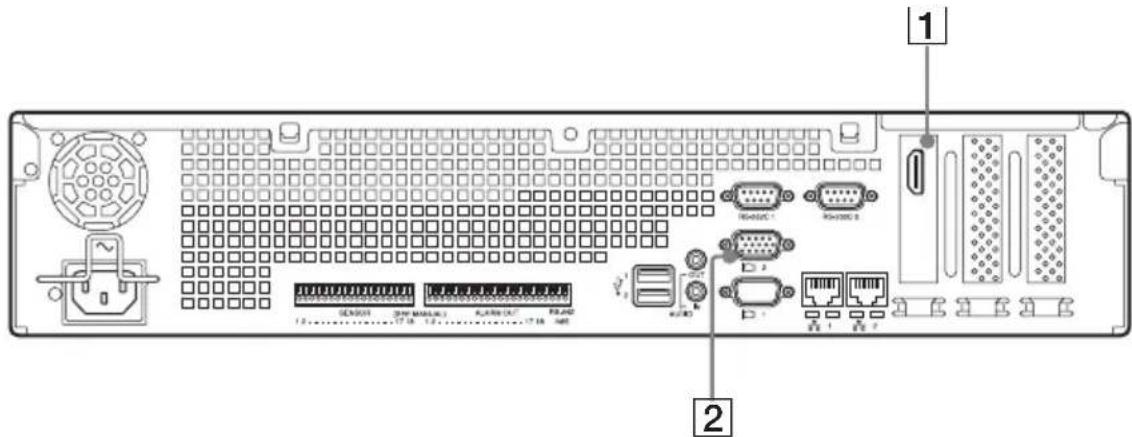

Identification des pièces
Carte accélératrice d'affichage (installée sur la NSR-500)

1 Connecteur de sortie HDMI
Utilisez ce connecteur pour raccorder un moniteur qui prend en charge l'entrée HDMI.
2 Connecteur de moniteur 2
Utilisez ce connecteur pour raccorder un moniteur qui prend en charge l'entrée RVB analogique.
Attention
- Une fois cette carte installée, le connecteur de moniteur 1 ne sera plus disponible à l'utilisation. Seul le connecteur de moniteur 2 sera disponible.
- Le connecteur de moniteur 2 et le connecteur de sortie HDMI ne peuvent pas être utilisés en même temps.

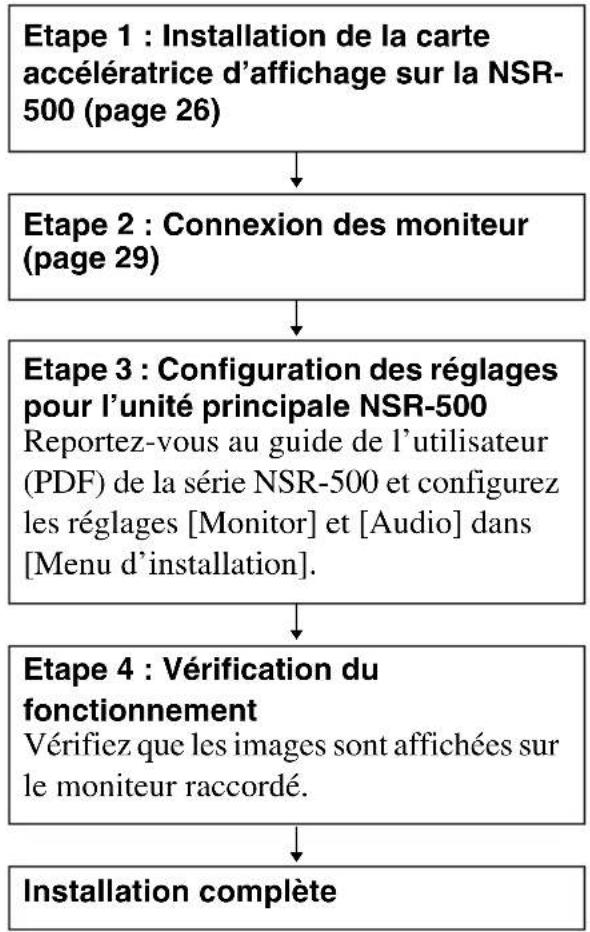

Etapes de préparation
Etape 1 : Installation de la carte accélératrice d'affichage sur la NSR-500
Attention
- Effectuez l'installation dans un environnement antistatique.
- Avant d'installer la carte accélératrice d'affichage, mettez hors tension et débranchez le NSR-500 et attendez que la température interne baisse.

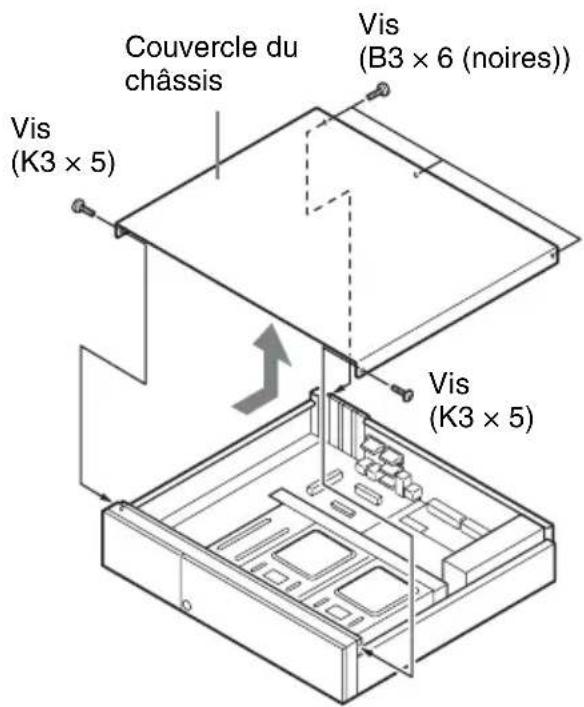

1 Retirez les trois vis (B3 × 6 (noires)) sur le panneau arrière de la NSR-500 et les deux vis (K3 × 5) sur les panneaux latéraux, puis retirez le couvercle du châssis dans le sens de la flèche.

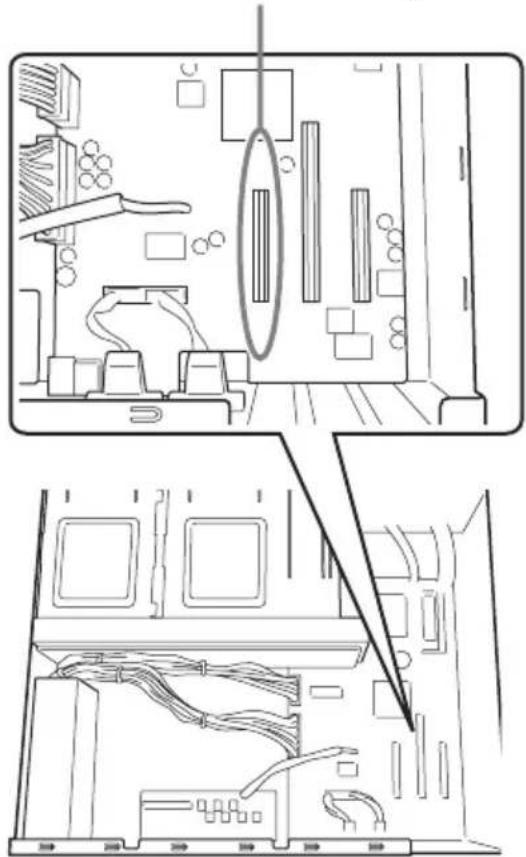

2 Confirmez la position de l'installation.
Installez ici la carte accélératrice d'affichage.

Côté du panneau arrière

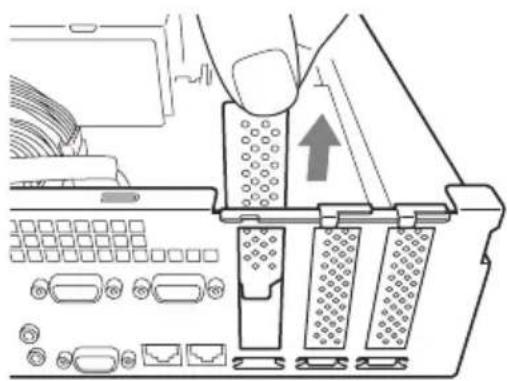

3 Tirez le capot de protection vers le haut et retirez-le.

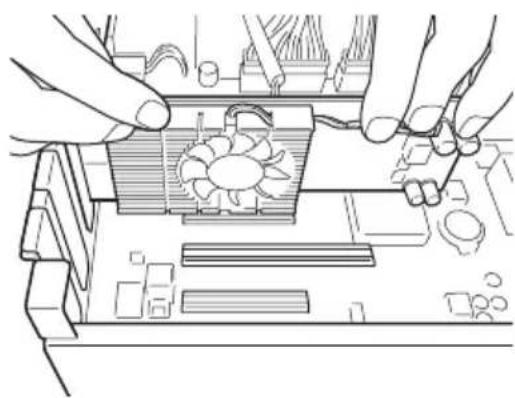

4 Insérez la carte accélératrice d'affichage dans la bonne orientation.

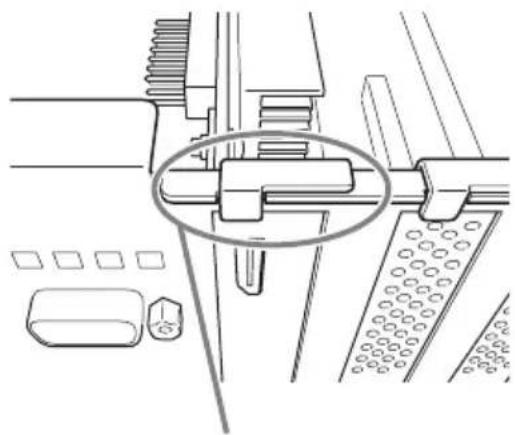

5 Installez la carte accélératrice d'affichage.

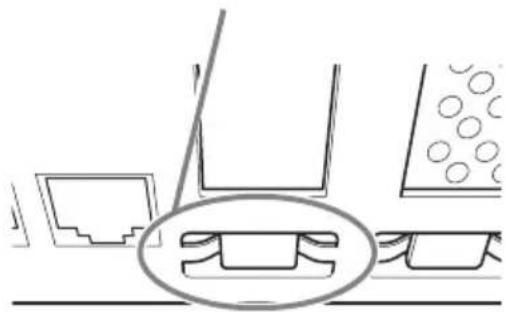

Vérifiez visuellement les deux points suivants et confirmez que la carte est fermement connectée.

Vérifiez visuellement.

Une insertion incomplète/de travers de la carte peut provoquer une mauvaise connexion.
6 Retirez le cache de protection du connecteur de moniteur 2.

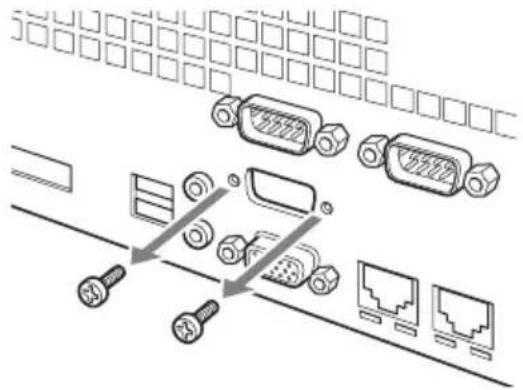

S'il est fixé par des vis
Utilisez un tournevis cruciforme pour retirer les deux vis fixant le cache de protection.

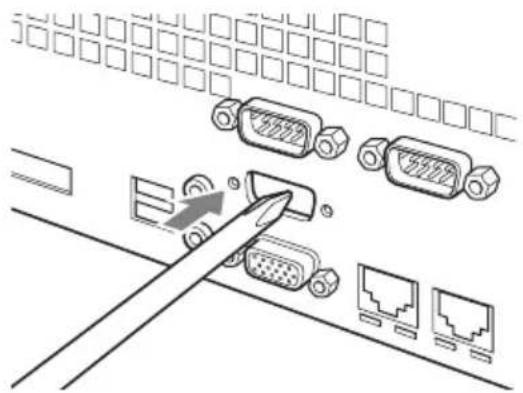

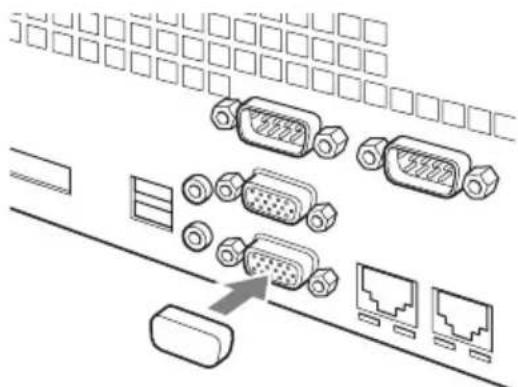

S'il n'est pas fixé par des vis
Poussez le cache de protection de l'extérieur de l'appareil avec un tournevis, par exemple.

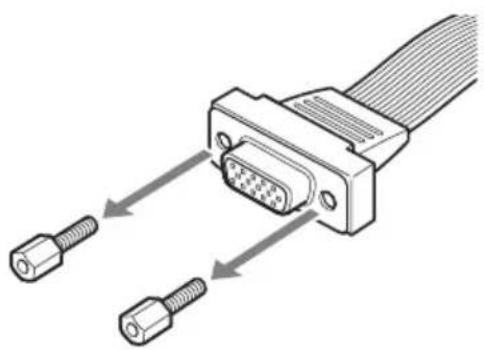

7 Retirez les deux vis à tête hexagonale à calotte sur le câble RVB fourni.

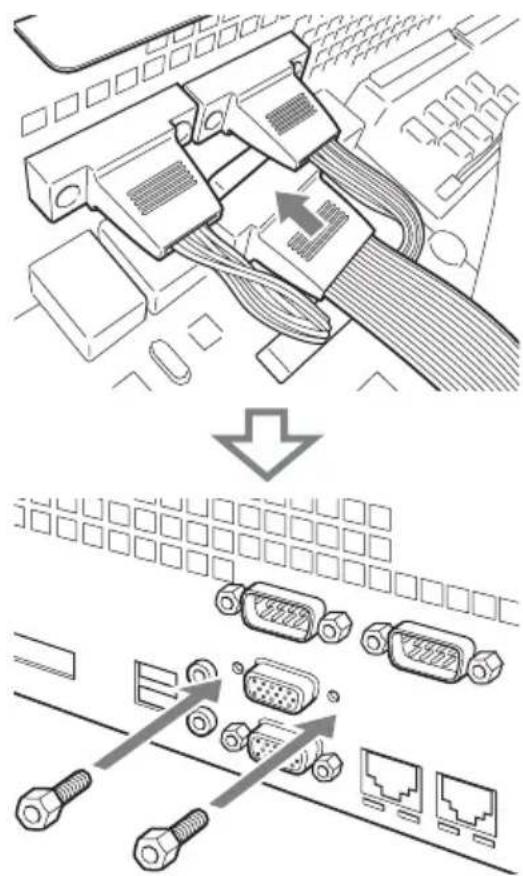

8 Passez le connecteur D-sub à 15 broches via la fente pour le connecteur de moniteur 2 de l'intérieur de l'unité et vissez les deux vis à tête hexagonale à calotte au connecteur à partir de l'extérieur de l'unité.

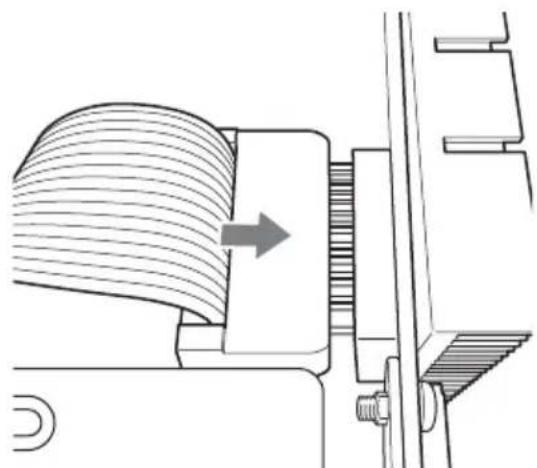

9 Orientez le câble RVB analogique et raccordez-le au connecteur (J5) sur la carte accélératrice d'affichage. Vérifiez que le câble est bien raccordé.

10 Fixez le couvercle du connecteur fourni au connecteur de moniteur 1.

11 Réinstallez le couvercle du châssis en suivant la procédure de l'étape 1 à l'envers.

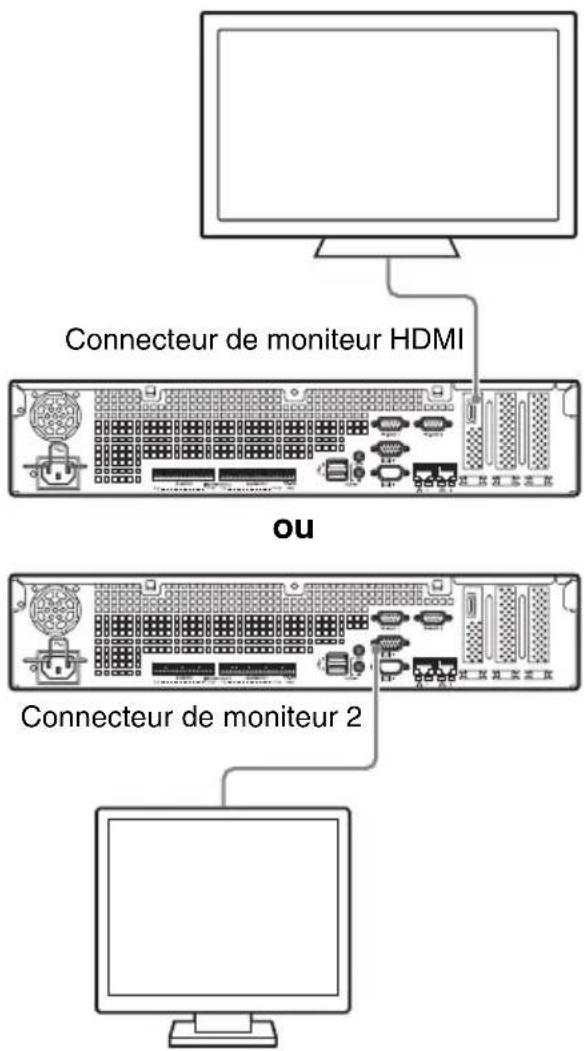

Etape 2 : Connexion des moniteur
Raccordez le moniteur au connecteur de moniteur 2 ou au connecteur de moniteur HDMI.

Attention
- Lorsque les moniteurs sont raccordés via un dispositif de surveillance, les images risquent de ne pas s'afficher. Nous vous recommandons de raccorder les moniteurs directement à l'appareil.
- Le connecteur de moniteur 2 et le connecteur de moniteur HDMI ne peuvent pas être utilisés simultanément.
Spécifications
Carte accélératrice d'affichage
Connecteur externe
Sortie HDMI (1)
Sortie RVB analogique (1)
L'apparence et les caractéristiques sont sujettes à modification sans préavis.
Remarque
Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu'elle soit.
Marques commerciales
• « IPELA » et
marques commerciales de Sony Corporation.
- HDMI, logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou déposées de HDMI Licensing LLC.
- Les autres noms de produits et de systèmes qui figurent dans ce document sont des marques commerciales ou déposées de leurs propriétaires respectifs. De plus, les symboles ^TM or ne sont pas utilisés dans ce texte.
