BEDIENUNGSANLEITUNG NSBK-DH05 SONY

Installationsanleitung ____ DE

Wenden Sie sich an Ihren Sony-Vertreter oder -Händler vor Ort und bitten Sie ihn, dieses Gerät zu installieren.

Der Versuch, die im vorliegenden Handbuch beschriebene Installation selbst durchzuführen, kann zu Bränden, Stromschlag oder schwerwiegender Verletzung führen. Versuchen Sie nicht, das Gerät selbst zu installieren.

Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

ACHTUNG

Die elektromagnetischen Felder bei den speziellen Frequenzen können das Bild dieser Kamera beeinflussen.

Für Kunden in Europa, Australien und Neuseeland

WARNUNG

Dies ist eine Einrichtung, welche die Funk-Entstörung nach Klasse A besitzt. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen; in diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen und dafür aufzukommen.

Für Kunden in Europa

Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, 108-0075 Japan. Der autorisierte Repräsentant für EMV und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Bei jeglichen Angelegenheiten in Bezug auf Kundendienst oder Garantie wenden Sie sich bitte an die in den separaten Kundendienst- oder Garantiedokumenten aufgeführten Anschriften.

Dieser Apparat darf nicht im Wohnbereich verwendet werden.

Sicherheitshinweise

Für den Techniker, der das Gerät installiert

• Eine Installationsanleitung finden Sie in dem mit der NSR-500-Serie gelieferten Installationshandbuch.
• Bevor Sie das Gerät installieren können, müssen Sie das Stromkabel des NSR-500 herausziehen und warten, bis die Temperatur im Innern gefallen ist.

Überblick

Dieses Produkt ist eine Grafikbeschleunigerkarte für den Netzwerküberwachungsserver der NSR-500 von Sony. Wenn diese Karte in einem Steckplatz der Haupteinheit installiert wird, ermöglicht sie eine verbesserte Wiedergabe von Videodaten.

Unterstützte Modelle und Versionen

NSR-500 V.1.5.1 oder höher

Hinweis

Ausführliche Informationen zu den Einstellungen für die Haupteinheit der NSR-500 und zum Prüfen oder Aktualisieren der Version finden Sie im Benutzerhandbuch (4-272-495-35 (1) und höher) (CD-ROM) für die NSR-500-Serie.

Unterstützte Monitore

Zu den Monitoren, die nach Installieren dieser Karte verwendet werden können, zählen HDMI-kompatible Geräte und Computermonitore, die Analoges RGB-Eingabe unterstützen. Die folgenden Auflösungen werden unterstützt:

• Vollständige hoch auflösende Anzeige (1920 × 1080)
- WUXGA (1920 × 1200) (nur analoge RGB-Ausgabe (Monitorbuchse 2))
• Vollständiges XGA-Breitbildformat (1360 × 768)
- UXGA (1600 × 1200)
- SXGA (1280 × 1024)
• XGA (1024 × 768)

Paketinhalt

Prüfen Sie, ob die folgenden Gegenstände in der Packung enthalten sind:

• Grafikbeschleunigerkarte (1)
• Analoges RGB-Kabel (1)
• Anschlussabdeckung (1)
- Installationsanleitung (das vorliegende Handbuch) (1)
• Garantieheft (1)

Hinweis

Diese Packung enthält möglicherweise zusätzliche Hardware und die zugehörige Dokumentation.

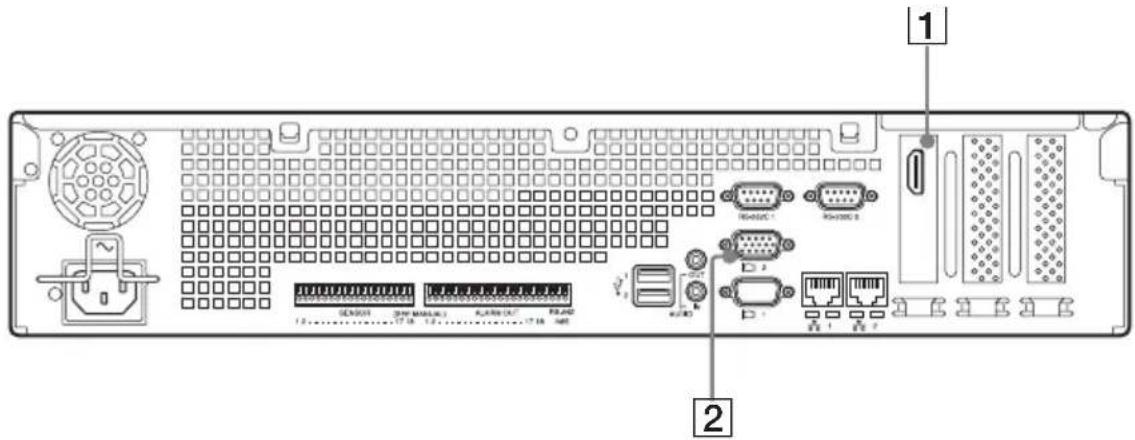

Beschreibung der Teile

Grafikbeschleunigerkarte (installiert auf dem NSR-500)

1 HDMI-Ausgangsbuchse

Verwenden Sie diese Buchse zum Anschließen eines Monitors, der HDMI-Eingabe unterstützt.

2 Monitorbuchse 2

Verwenden Sie diese Buchse zum Anschließen eines Monitors, der analoge RGB-Eingabe unterstützt.

Vorsicht

• Nach Installation dieser Karte ist die Monitorbuchse 1 nicht mehr verfügbar. Nur Monitorbuchse 2 kann weiter verwendet werden.
• Monitorbuchse 2 und die HDMI-Ausgangsbuchse können nicht gleichzeitig verwendet werden.

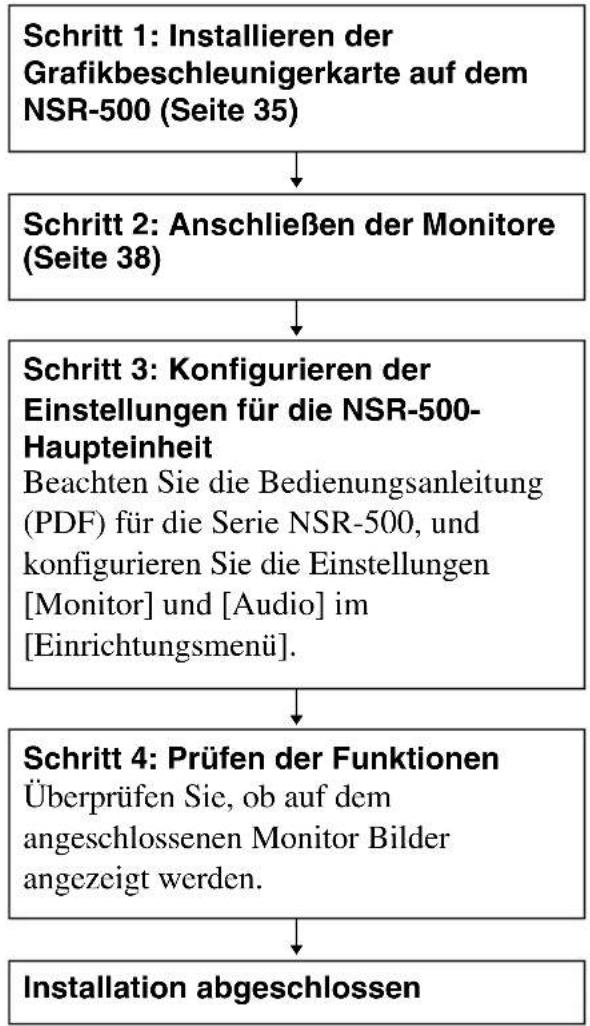

Vorbereitende Schritte

Schritt 1: Installieren der Grafikbeschleuni- gerkarte auf dem NSR-500

Vorsicht

• Führen Sie die Installationsarbeiten in einer antistatischen Umgebung aus.
• Bevor Sie die Grafikbeschleunigerkarte installieren können, müssen Sie das NSR-500 ausschalten, das Netzkabel herausziehen und warten, bis die Temperatur im Innern gefallen ist.

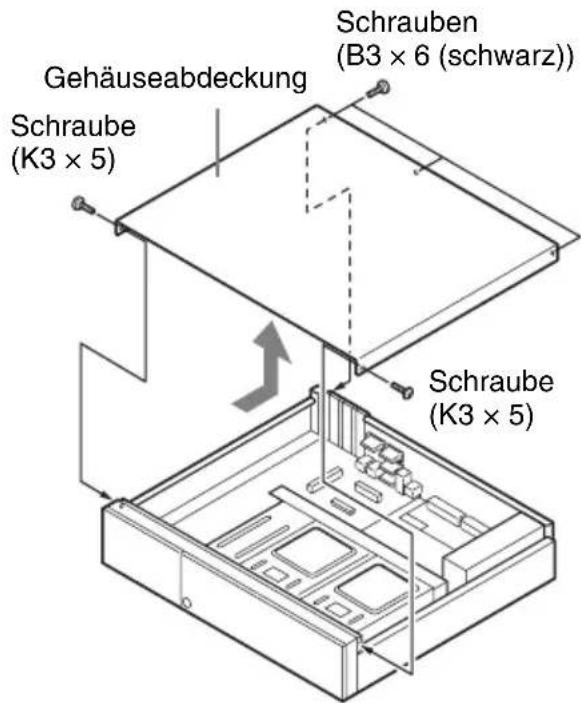

1 Entfernen Sie die drei Schrauben (B3 × 6 (schwarz)) auf der Rückseite des NSR-500 und die zwei Schrauben (K3 × 5) an den Seitenblenden, und entfernen Sie die Gehäuseabdeckung in Pfeilrichtung.

Gehäuseabdeckung Schraube (K3 × 5) Schrauben (B3 × 6 (schwarz)) Schraube (K3 × 5)

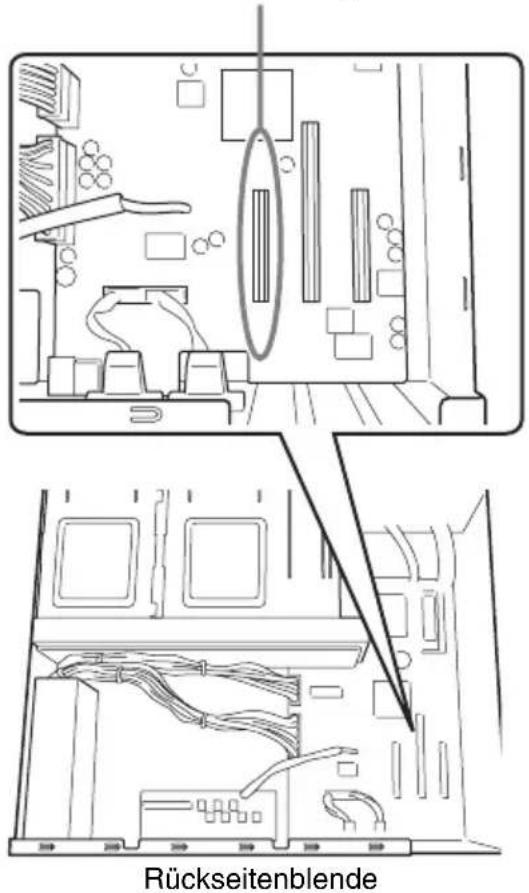

2 Prüfen Sie die Installationsposition.

Installieren Sie hier die Grafikbeschleunigerkarte.

Rückseitenblende

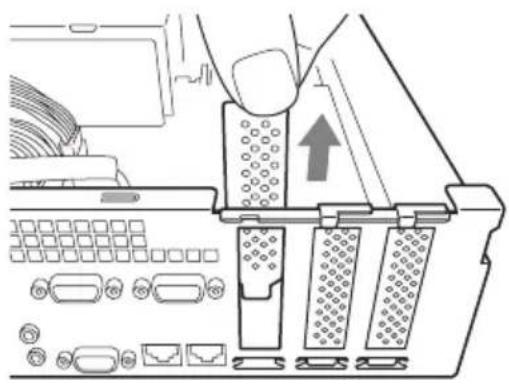

3 Ziehen Sie die Schutzabdeckung nach oben heraus.

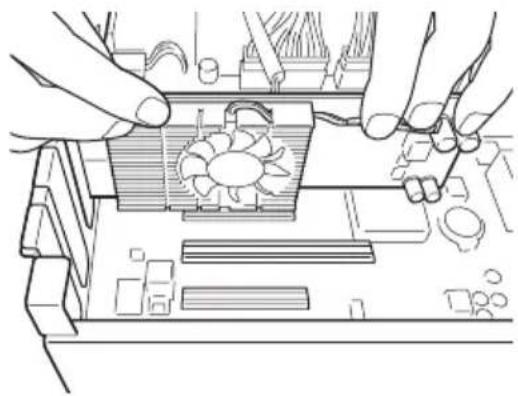

4 Setzen Sie die Grafikbeschleunigerkarte mit der korrekten Ausrichtung ein.

5 Installieren Sie die Grafikbeschleunigerkarte.

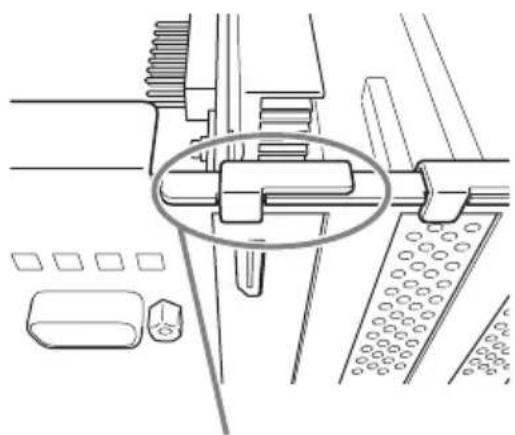

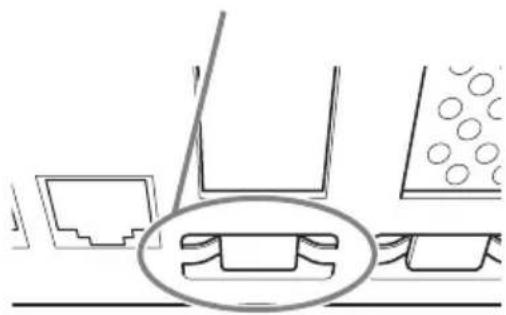

Prüfen Sie mit den Augen, ob die Karte an den folgenden zwei Stellen fest verbunden ist.

Prüfen Sie mit den Augen.

Wenn die Karte unvollständig oder verkantet eingesetzt wird, können Kontaktstörungen verursacht werden.

6 Entfernen Sie die Schutzabdeckung für Monitoranschluss 2.

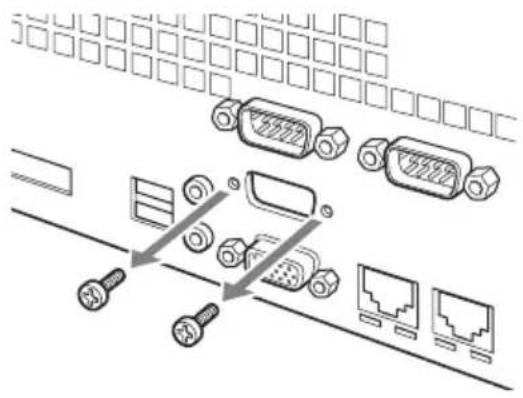

Bei Befestigung mit Schrauben Entfernen Sie die zwei Schrauben, mit denen die Abdeckung gesichert ist.

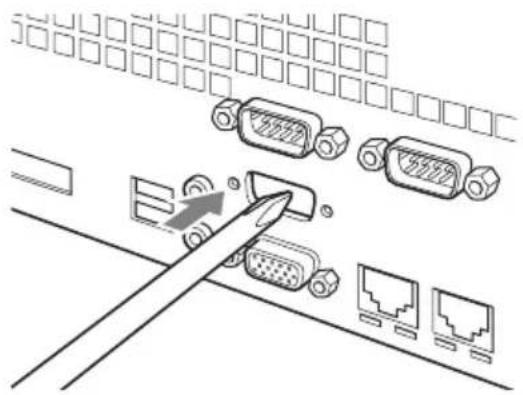

Bei Befestigung ohne Schrauben Drücken Sie die Abdeckung von außen mit einem Schraubendreher o. ä. nach innen.

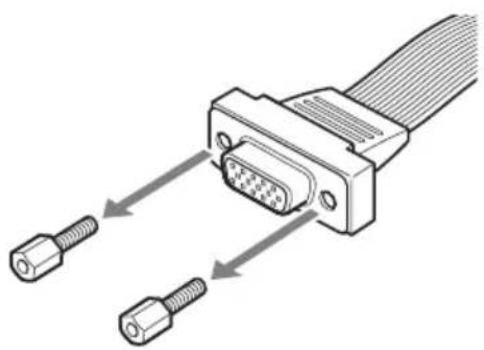

7 Entfernen Sie die zwei Sechskantschrauben am mitgelieferten RGB-Kabel.

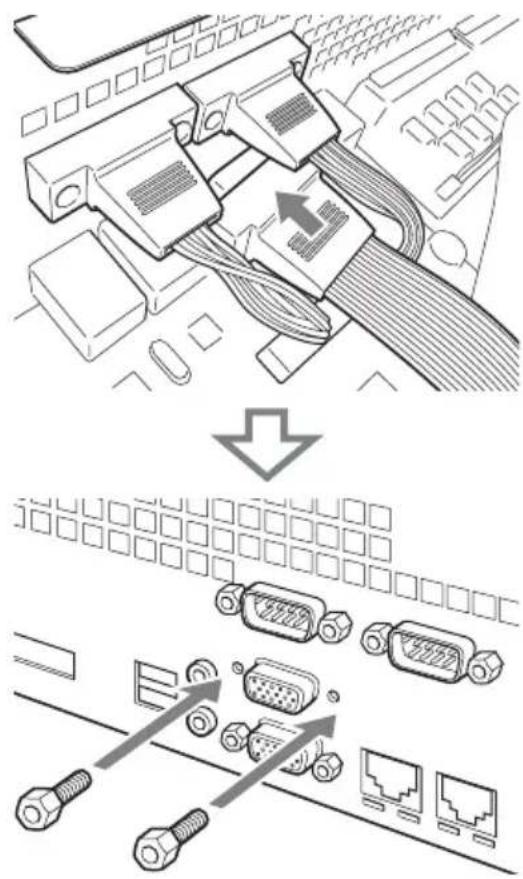

8 Führen Sie den 15poligen D-Sub-Anschluss vom Innern des Geräts aus durch den Schlitz für Monitorbuchse 2, und drehen Sie die zwei Sechskantschrauben an der Buchse von außen fest.

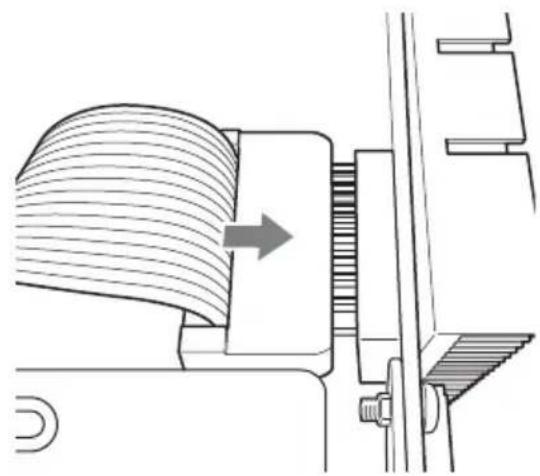

9 Richten Sie das analoge RGB-Kabel korrekt aus und verbinden Sie es mit dem Anschluss (J5) auf der Grafikbeschleunigerkarte. Prüfen Sie unbedingt, ob das Kabel fest verbunden ist.

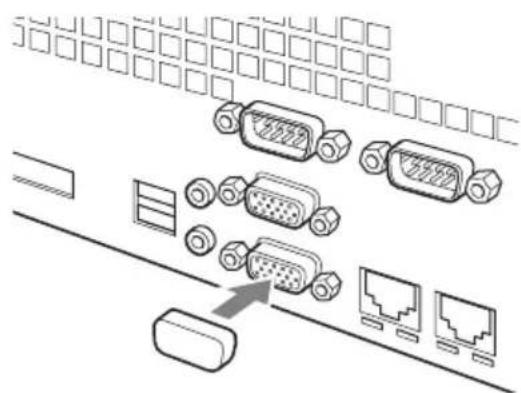

10 Befestigen Sie die mitgelieferte Anschlussabdeckung an der Monitorbuchse 1.

11 Bringen Sie die Gehäuseabdeckung wieder an, indem Sie die einzelnen Schritte von Punkt 1 in umgekehrter Reihenfolge ausführen.

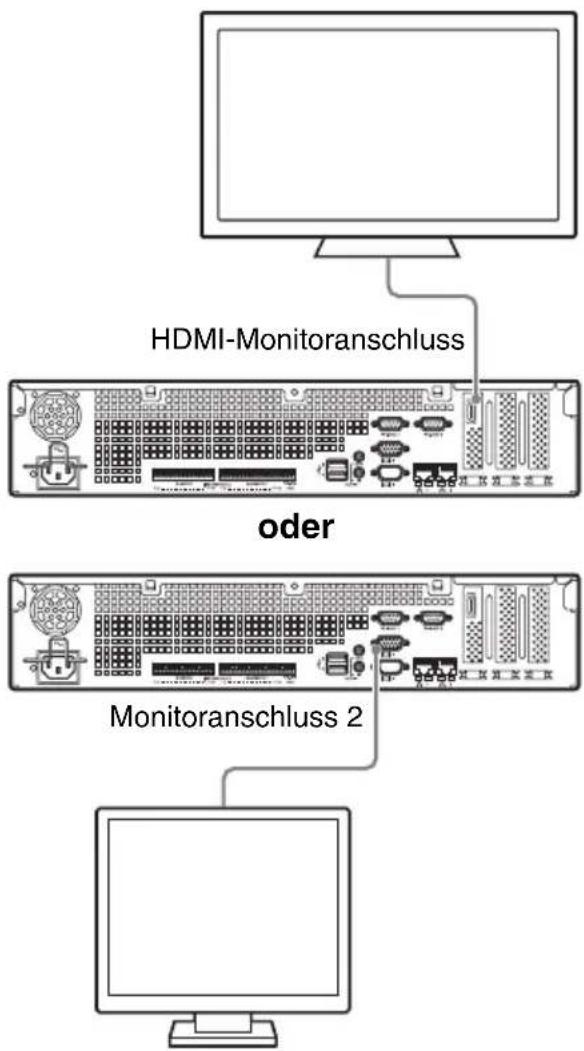

Schritt 2: Anschließen der Monitore

Verbinden Sie den Monitor mit dem Monitoranschluss 2 oder dem HDMI-Monitoranschluss.

HDMI-Monitoranschluss oder Monitoranschluss 2

Achtung

- Wenn Monitore über einen Monitorswitch angeschlossen werden, werden die Bilder unter Umständen nicht immer angezeigt. Wir empfehlen, die Monitore direkt an das Gerät anzuschließen.

- Es ist nicht möglich, den Monitoranschluss 2 und den HDMI-Monitoranschluss gleichzeitig zu verwenden.

Technische Daten

Grafikbeschleunigerkarte

Externer Anschluss

HDMI-Ausgang (1)

Analoger RGB-Ausgang (1)

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Hinweis

Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN.

Marken

• „IPELA“ und sind Marken der Sony Corporation.
• HDMI, HDMI-Logo und High-Definition Multimedia Interface sind Marken oder eingetragene Marken von HDMI Licensing LLC.
• Alle anderen Produkt- und Systemnamen in diesem Dokument sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer. Die Symbole ^TM und ^® werden im Text nicht verwendet.
