Installationsanleitung ____ DE

Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

Hinweis für Kunden

Wenden Sie sich an Ihren Sony-Vertreter oder -Händler vor Ort und bitten Sie ihn, dieses Gerät zu installieren.

Der Versuch, die im vorliegenden Handbuch beschriebene Installation selbst durchzuführen, kann zu Bränden, Stromschlag oder schwerwiegender Verletzung führen. Versuchen Sie nicht, das Gerät selbst zu installieren.

ACHTUNG

Die elektromagnetischen Felder bei den speziellen Frequenzen können das Bild dieser Kamera beeinflussen.

Für Kunden in Europa, Australien und Neuseeland

WARNUNG

Dies ist eine Einrichtung, welche die Funk-Entstörung nach Klasse A besitzt. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen; in diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen und dafür aufzukommen.

Für Kunden in Europa

Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, 108-0075 Japan. Der autorisierte Repräsentant für EMV und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Bei jeglichen Angelegenheiten in Bezug auf Kundendienst oder Garantie wenden Sie sich bitte an die in den separaten Kundendienst- oder Garantiedokumenten aufgeführten Anschriften.

Dieser Apparat darf nicht im Wohnbereich verwendet werden.

Sicherheitshinweise

Für den Techniker, der das Gerät installiert

• Eine Installationsanleitung finden Sie in dem mit der NSR-500-Serie gelieferten Installationshandbuch.
• Bevor Sie das Gerät installieren können, müssen Sie das Stromkabel des NSR-500-Serie herausziehen und warten, bis die Temperatur im Innern gefallen ist.

Überblick

Dieses Produkt ist eine analoge Encoderkarte für den Netzwerküberwachungsserver der NSR-500-Serie von Sony. Wenn diese Karte in einem Steckplatz der Haupteinheit installiert wird, ermöglicht sie den Anschluss von analogen Kameras.

Unterstützte Modelle und Versionen

NSR-500-Serie V.1.5 oder höher

Hinweise

• Ausführliche Informationen zu den Einstellungen für die Haupteinheit der NSR-500-Serie und zum Prüfen oder Aktualisieren der Version finden Sie im Benutzerhandbuch (CD-ROM) für die NSR-500-Serie.
• Bitte schlagen Sie im Benutzerhandbuch (CD-ROM) für die NSR-500-Serie (4-272-495-34 (1) und höher) nach.

Paketinhalt

Prüfen Sie, ob die folgenden Gegenstände in der Packung enthalten sind:

• Analoge Encoderkarte (1)
- Kabel für analoge Kameraeingangssignale 9-885-163-40 (SONY) (1)
• Installationshandbuch (dieses Dokument) (1)
- Garantieheft (1)

Hinweis

Diese Packung enthält möglicherweise zusätzliche Hardware und die zugehörige Dokumentation.

Beschreibung der Teile

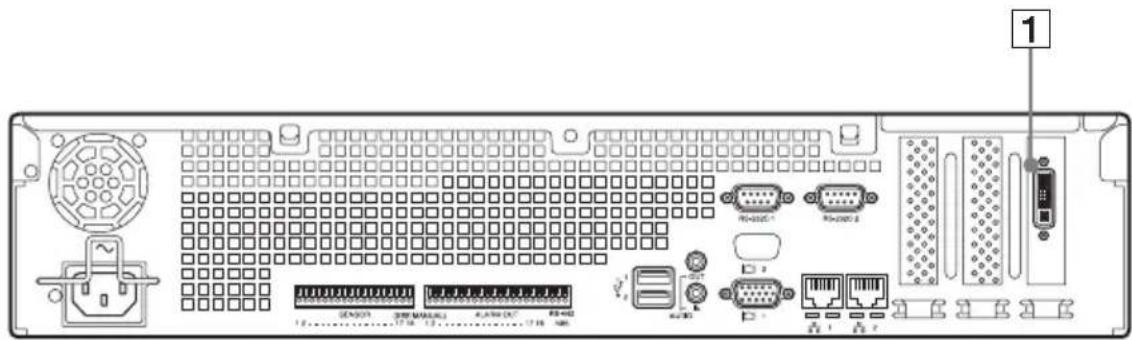

Analoge Encoderkarte (auf dem NSR-500 installiert sind)

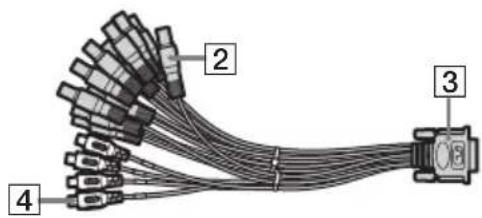

Kabel für analoge Kameraeingangssignale

2 3 4

1 Eingangsanschluss für analoges Kamerakabel

Zum Anschließen analoger Kameras über das mitgelieferte Kabel für analoge Kameraeingangssignale.

VORSICHT

Verwenden Sie beim Anschließen des Eingangskabel für Analogkamera des Geräts an ein Peripheriegerät das mitgelieferte Kabel, um Fehlfunktionen aufgrund von Störungen zu vermeiden.

② Videoeingangsanschlüsse × 16 (V1 bis V16 (schwarz))

Zum Anschließen der Videoausgänge von analogen Kameras.

3 Anschluss für analoge Encoderkarte

Zum Anschließen des Kabeleingangs 1 der analogen Kamera.

4 Audioeingangsanschlüsse × 4 (A1 bis A4 (weiß))

Zum Anschließen der Ausgänge von Audiogeräten.

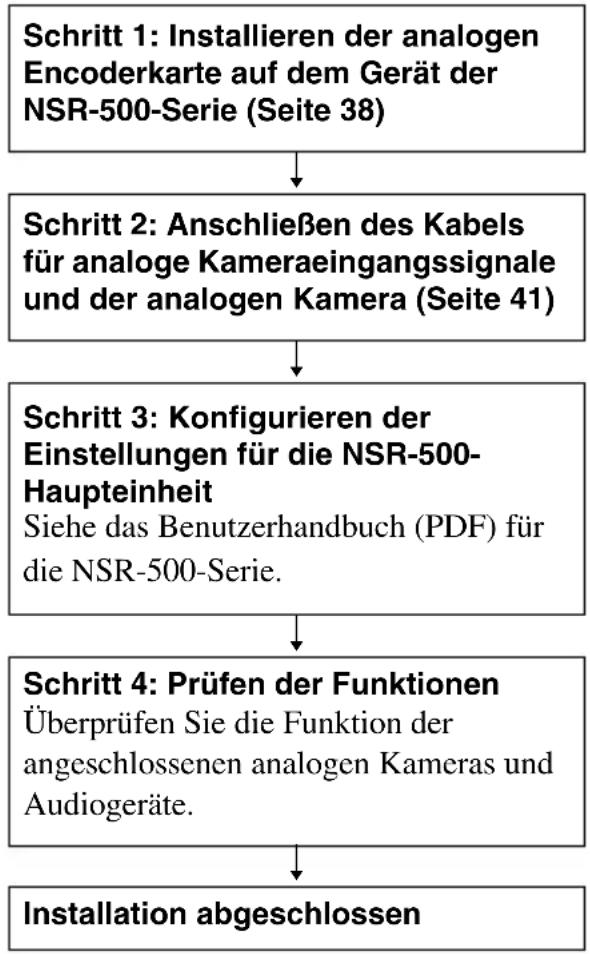

Vorbereitende Schritte

Schritt 1: Installieren der analogen Encoderkarte auf dem Gerät der NSR-500-Serie

Vorsicht

• Führen Sie die Installationsarbeiten in einer antistatischen Umgebung aus.
• Bevor Sie die analoge Encoderkarte installieren können, müssen Sie das NSR-500 ausschalten, das Netzkabel herausziehen und warten, bis die Temperatur im Innern gefallen ist.

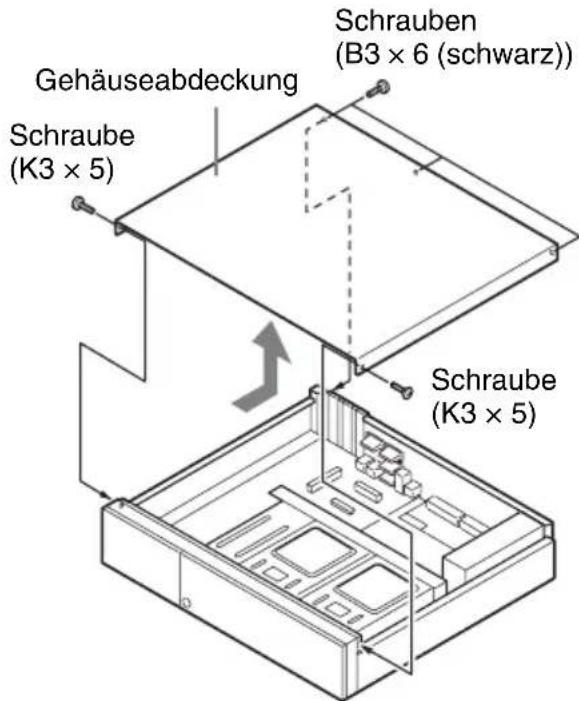

1 Entfernen Sie die drei Schrauben (B3 × 6 (schwarz)) auf der Rückseite des Geräts der NSR-500-Serie und die zwei Schrauben (K3 × 5) an den Seitenblenden, und entfernen Sie die Gehäuseabdeckung in Pfeilrichtung.

Gehäuseabdeckung Schraube (K3 × 5) Schrauben (B3 × 6 (schwarz)) Schraube (K3 × 5)

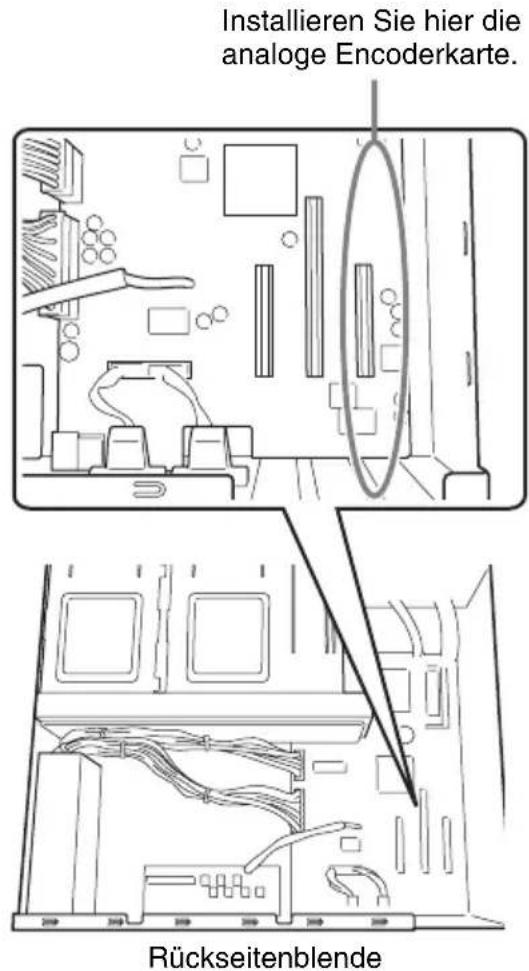

2 Prüfen Sie die Installationsposition.

Installieren Sie hier die analoge Encoderkarte. Rückseitenblende

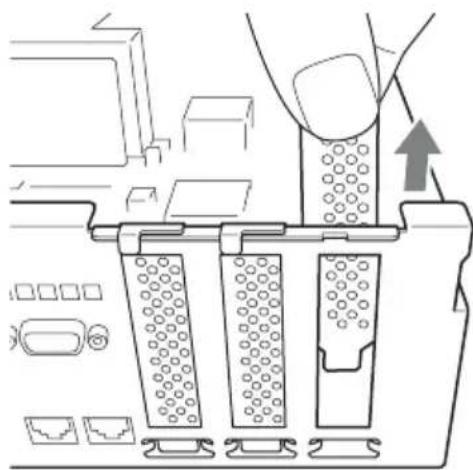

3 Ziehen Sie die Schutzabdeckung nach oben heraus.

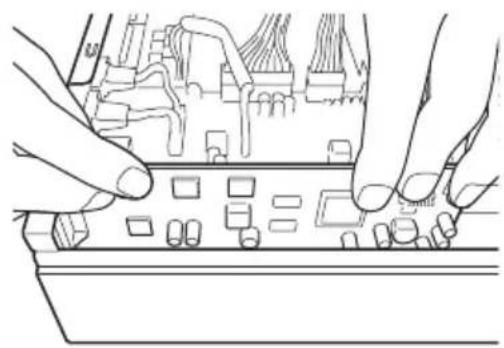

4 Setzen Sie die analoge Encoderkarte mit der korrekten Ausrichtung ein.

5 Installieren Sie die analoge Encoderkarte.

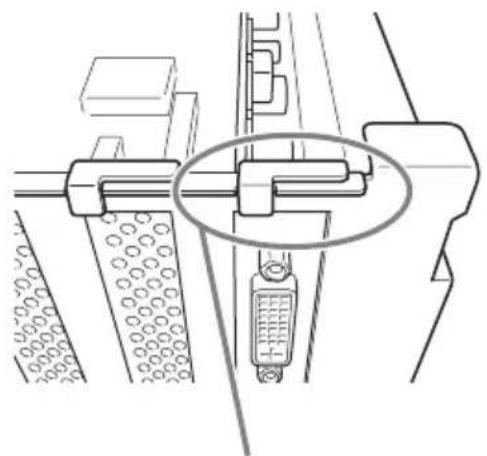

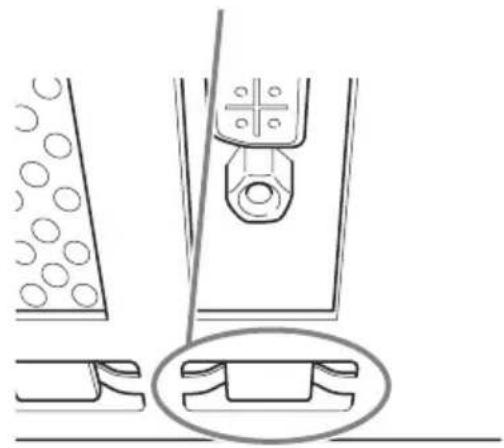

Prüfen Sie mit den Augen, ob die Karte an den folgenden zwei Stellen fest verbunden ist.

Prüfen Sie mit den Augen.

Wenn die Karte unvollständig oder verkantet eingesetzt wird, können Kontaktstörungen verursacht werden.

6 Bringen Sie die Gehäuseabdeckung wieder an, indem Sie die einzelnen Schritte von Punkt 1 in umgekehrter Reihenfolge ausführen.

Schritt 2: Anschließen des Kabels für analoge Kameraeingangs-signale und der analogen Kamera

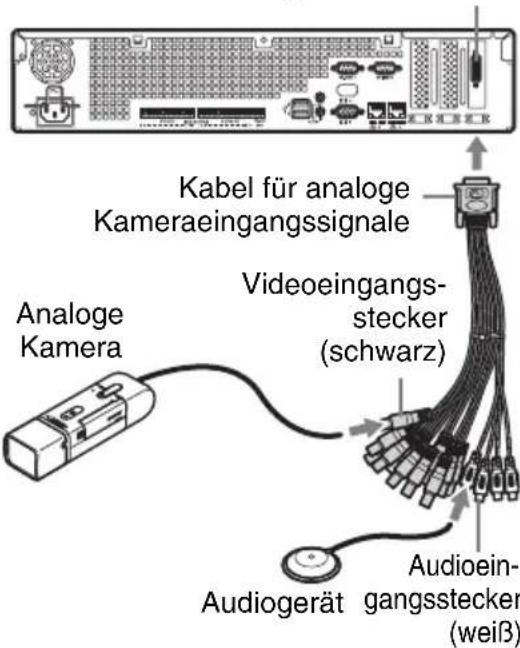

1 Schließen Sie das mitgelieferte Kabel für analoge Kameraeingangssignale an den Eingangsanschluss für analoge Kamerakabel an.

2 Stecken Sie den Videoeingangsstecker (schwarz) des analogen Kameraeingangskabels in die Videoausgangsbuchse der analogen Kamera.

Dieses Kabel kann mit bis zu 16 Videoeingängen verbunden werden.

3 Stecken Sie den Audioeingangsstecker (weiß) des analogen Kameraeingangskabels in die Ausgangsbuchse des Audiogeräts.

Dieses Kabel kann mit bis zu vier Audioeingängen verbunden werden.

Eingangsbuchse für analoges Kamerakabel

Kabel für analoge Kameraeingangssignale Analoge Kamera Videoeingangs- stecker (schwarz) Audioein- gangsstecker (weiß)

Vorsicht

Geben Sie über die Videoeingangsstecker des Kabels für analoge Kameraeingangssignale nur Videosignale ein.

4 Wenn Sie die Analogkamera steuern wollen, beachten Sie den folgenden Abschnitt „Verbindungen zwischen der Analogkamera und dem Gerät der Serie NSR-500 zum Steuern der Schwenk-, Neigungs- und Zoomfunktion“, und schließen Sie die Analogkamera an das Gerät der Serie NSR-500 an.

Verbindungen zwischen der Analogkamera und dem Gerät der Serie NSR-500 zum Steuern der Schwenk-, Neigungs- und Zoomfunktion

Um die Funktionen Schwenken, Neigen und Zoomen an der analogen Kamera zu

steuern, verbinden Sie das Kamerasteuerungskabel für die analoge Kamera mit dem RS-232C 2-Anschluss oder dem RS-422/485-Anschluss (vier Pins auf der rechten Seite des Alarmausgangsanschlusses) am Gerät der Serie NSR-500. (RS-232C, RS-422, und RS-485 können nicht gleichzeitig verwendet werden.)

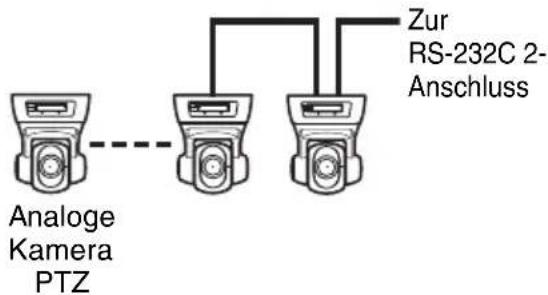

Für RS-232C-Kommunikation (VISCA)

Bauen Sie wie folgt eine verkettete Verbindung auf: Höchstzahl Kameras: 7

Analoge Kamera PTZ Zur RS-232C 2- Anschluss

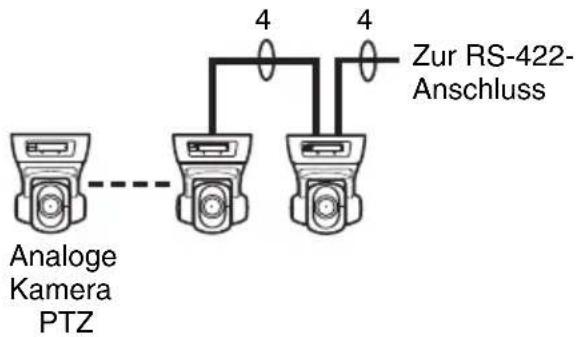

Für RS-422-Kommunikation (VISCA)

Bauen Sie wie folgt eine verkettete Verbindung auf: Höchstzahl Kameras: 7

Analoge Kamera PTZ 4 4 Zur RS-422- Anschluss

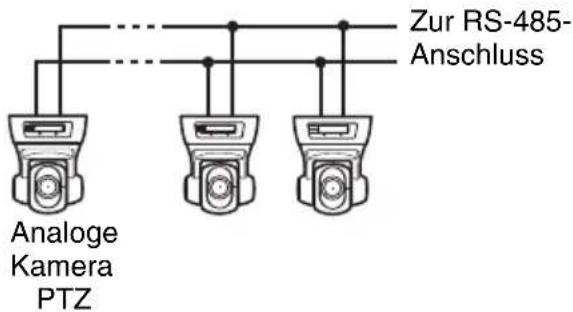

Für RS-485-Kommunikation (PELCO-D)

Bauen Sie wie folgt eine sternförmige Verbindung auf: Höchstzahl Kameras: 16

Zur RS-485- Anschluss Analoge Kamera PTZ

Achtung

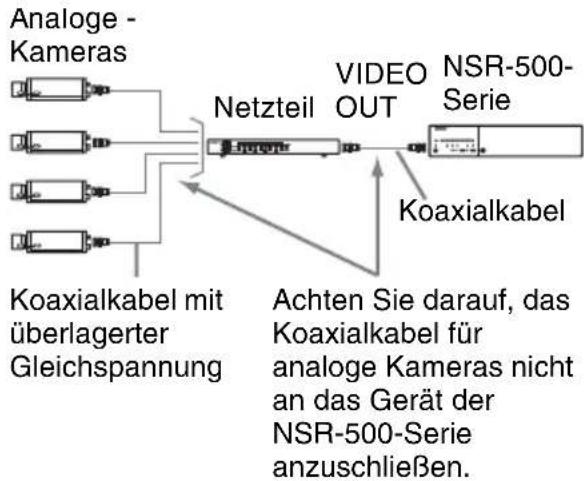

Bei der Verwendung von Kameras und Stromversorgungseinheiten, die über das Video-Koaxialkabel Gleichspannung übertragen, ist die Verkabelung mit Vorsicht vorzunehmen. Wenn das Kamerakabel, über das die Gleichspannung übertragen wird, mit dem NSR-500-Serie verbunden ist, können Funktionsstörungen auftreten.

Hinweise

- Beim Verwenden der Schwenk-, Neige- und Zoomfunktion muss eine eindeutige Steuerungsnummer konfiguriert werden. Informationen zum Konfigurieren von Steuerungsnummern entnehmen Sie der Bedienungsanleitung der analogen Kamera. Einzelheiten zum Konfigurieren von Steuernummern entnehmen Sie der Bedienungsanleitung der Analogkamera. - Informationen über die Kontaktbelegung des RS-422/485-Anschlusses finden Sie im Installationshandbuch für die NSR-500-Serie.

Technische Daten

Analoge Encoderkarte

Externer Anschluss

Eingangsbuchse für analoges

Kamerakabel (1)

Kabel für analoge

Kameraeingangssignale

Videoeingangsbuchsen

Composite

BNC (16) (schwarz, V1 bis

V16)

1 Vs-s, 75 Ω

Audioeingangsbuchsen

Stiftbuchse (4) (weiß, A1 bis

A4)

Änderungen, die dem technischen

Fortschritt dienen, bleiben vorbehalten.

Hinweise

- Führen Sie immer eine Probeaufnahme aus, und bestätigen Sie, dass die Aufnahme erfolgreich war.

- SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON FEHLFUNKTION DIESES GERÄTS ODER SEINER DATENTRÄGER, EXTERNEN SPEICHERSYSTEMEN ODER JEGLICHEN ANDEREN DATENGRÄGERN ODER SPEICHERSYSTEMEN ZUR AUFNAHME VON INHALTEN JEDER ART ÜBERNEHMEN.

- Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN.

Marken

- „IPELA“ und sind Marken der Sony Corporation.

- Alle anderen Produkt- und Systemnamen in diesem Dokument sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer. Die Symbole ^TM und werden im Text nicht verwendet.
