Nota para los clientes

Póngase en contacto con su representante o distribuidor local de Sony para solicitar la instalación de esta unidad.

Si intenta llevar a cabo usted mismo los procedimientos de instalación descritos en este manual, podría provocar un incendio, una descarga eléctrica o una lesión grave. No intente realizar la instalación usted mismo.

Antes de poner en funcionamiento la unidad, lea detenidamente este manual y consérvelo para referencias futuras.

ATENCIÓN

Los campos electromagnéticos de determinadas frecuencias pueden influir sobre las imágenes de esta unidad.

Para los clientes de Europa, Australia y Nueva Zelanda

ADVERTENCIA

Éste es un producto de clase A. En un ambiente doméstico, este producto puede causar interferencias radioeléctricas, en cuyo caso el usuario puede tener que tomar las medidas adecuadas.

Para los clientes de Europa

El fabricante de este producto es Sony Corporation, con dirección en 1-7-1 Konan, Minato-ku, Tokio, 108-0075 Japón. El Representante autorizado para EMC y seguridad del producto es Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Alemania. Para asuntos relacionados con el servicio y la garantía, consulte las direcciones entregadas por separado para los documentos de servicio o garantía.

Este dispositivo no debe utilizarse en zonas residenciales.

Precauciones

Para el técnico que va a instalar la unidad

• Consulte el Manual de instalación suministrado con las unidades de la serie NSR-500 para obtener las instrucciones de instalación.
• Antes de proceder a la instalación de la unidad, asegúrese de desconectar la unidad NSR-500 y espere hasta que la temperatura interna descienda.

Descripción general

Este producto es una placa aceleradora de gráficos para el Servidor de vigilancia de red de la NSR-500 de Sony. Cuando se instala en una ranura de la unidad principal, esta placa permite mejorar la reproducción de vídeo.

Modelos y versiones compatibles

NSR-500 versión 1.5.1 o posterior

Nota

Para obtener más información acerca de los ajustes de la unidad principal de la NSR-500 y sobre cómo confirmar o actualizar la versión, consulte la Guía del usuario (4-272-495-55 (1) y posterior) (CD-ROM) de la serie NSR-500.

Monitores compatibles

Entre los monitores que se pueden utilizar tras la instalación de esta placa se encuentran los dispositivos compatibles con HDMI y las pantallas de ordenador que admiten la entrada analógico RGB. A continuación se indican las resoluciones compatibles.

• Alta definición completa (1.920 × 1.080)
• WUXGA (1.920 × 1.200) (sólo salida RGB analógica (conector 2 para monitor))
  • XGA panorámica completa (1.360 × 768)
• UXGA (1.600 × 1.200)
  • SXGA (1.280 × 1.024)
  • XGA (1.024 × 768)

Contenido del paquete

Compruebe que los siguientes elementos estén incluidos en el paquete:

• Placa aceleradora de gráficos (1)
• Cable RGB analógico (1)
• Tapa del conector (1)
• Manual de instalación (este documento) (1)
• Folleto de garantía (1)

Nota

Es posible que este paquete contenga hardware y/o documentación adicional.

Identificación de los componentes

Placa aceleradora de gráficos (instalada en la unidad NSR-500)

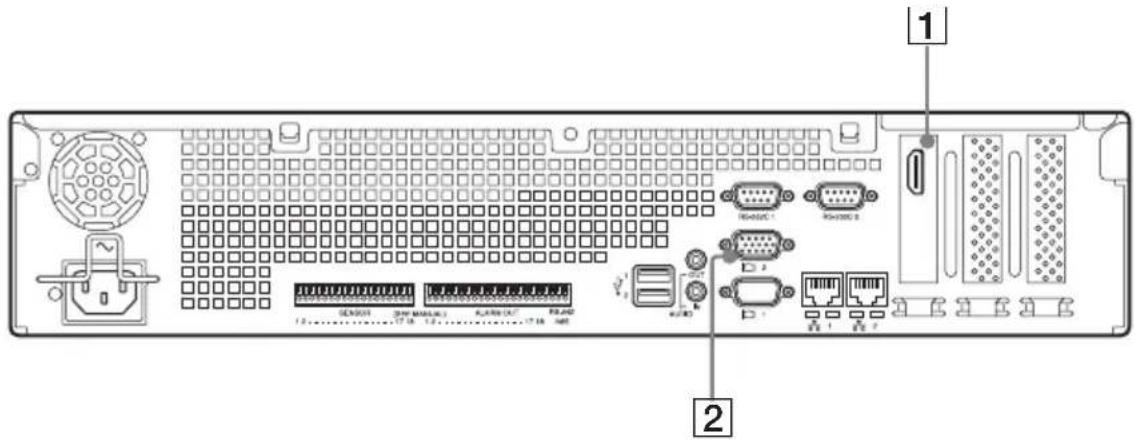

1 Conector de salida HDMI

Utilice este conector para conectar un monitor que admita la entrada HDMI.

② Conector 2 para monitor

Utilice este conector para conectar un monitor que admita la entrada RGB analógica.

Precaución

• Una vez instalada esta placa, el conector 1 para monitor dejará de estar disponible para su uso. Sólo estará disponible el conector 2 para monitor.
• No es posible utilizar el conector 2 para monitor y el conector de salida HDMI al mismo tiempo.

Pasos de la preparación

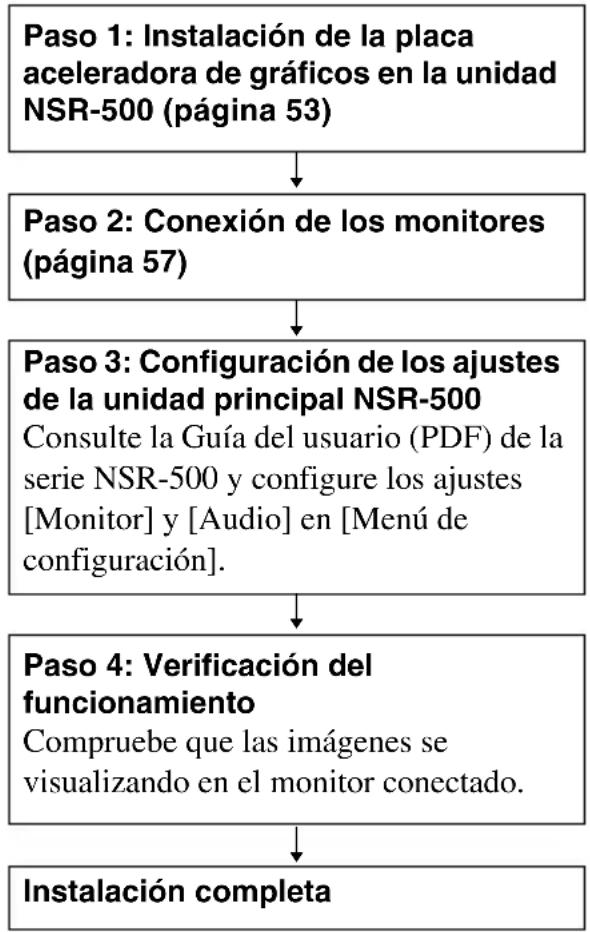


Paso 1: Instalación de la placa aceleradora de gráficos en la unidad NSR-500

Precaución

• Realice las tareas de instalación en un entorno antiestático.
- Antes de proceder a la instalación de la placa aceleradora de gráficos, asegúrese de apagar y desconectar la unidad NSR-500 y espere hasta que la temperatura interna descienda.

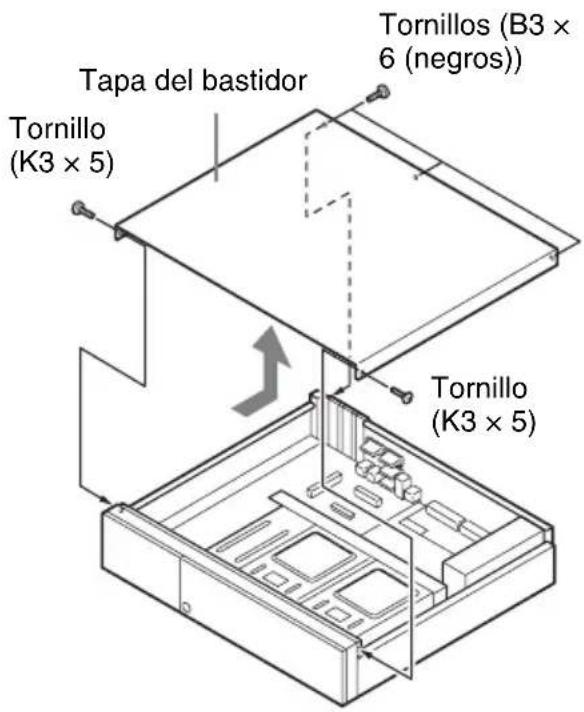

1 Extraiga los tres tornillos (B3 × 6 (negros)) que se encuentran en el panel posterior de la unidad NSR-500 y los dos tornillos (K3 × 5) que se encuentran en los paneles laterales y, a continuación, extraiga la tapa del bastidor en la dirección que indica la flecha.

Tapa del bastidor Tornillos (B3 × 6 (negros)) Tornillo (K3 × 5) Tornillo (K3 × 5)

2 Confirme la posición de instalación.

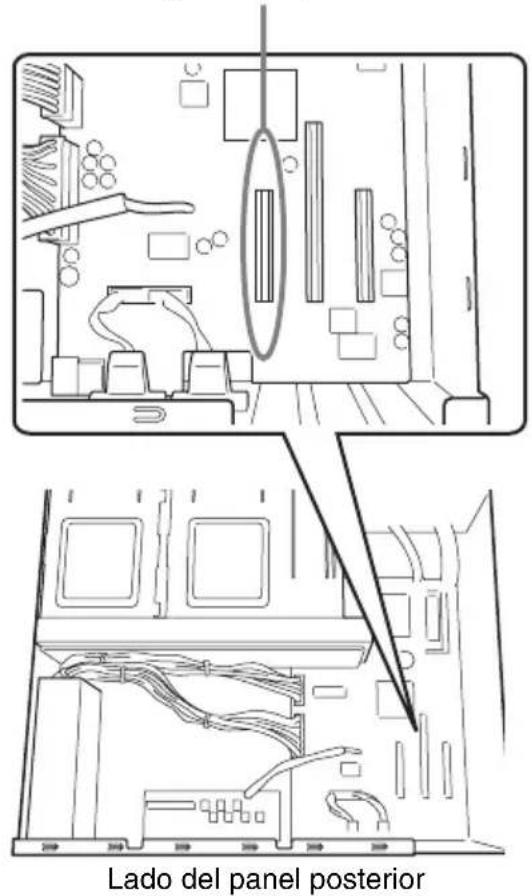

Instale la placa aceleradora de gráficos aquí.

Lado del panel posterior

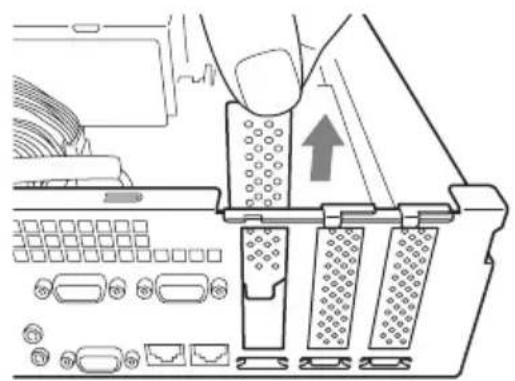

3 Tire hacia arriba de la tapa protectora y retírela.

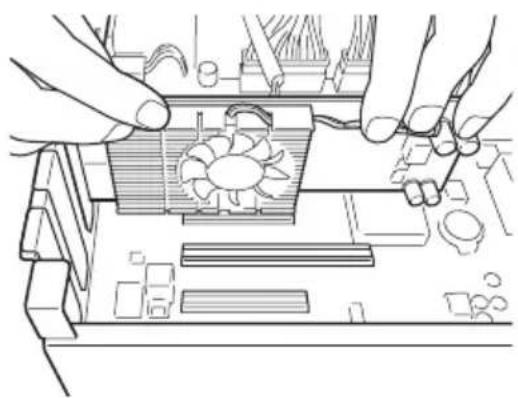

4 Inserte la placa aceleradora de gráficos en la orientación correcta.

5 Instale la placa aceleradora de gráficos.

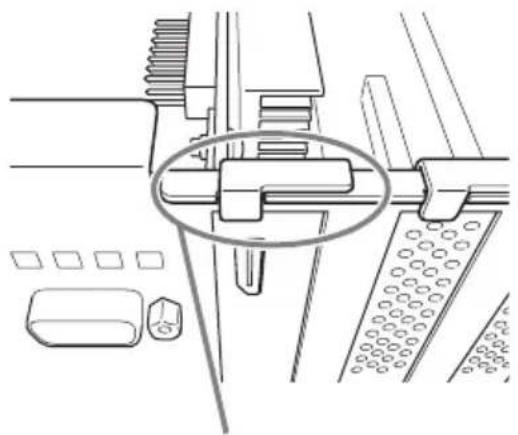

Haga una comprobación visual en los dos puntos siguientes y confirme que la placa está conectada firmemente.

Haga una comprobación visual.

Si no introduce la placa del todo o la introduce desviada, es posible que no obtenga una buena conexión.

6 Retire la cubierta protectora del conector 2 para monitor.

Si está fijado con tornillos

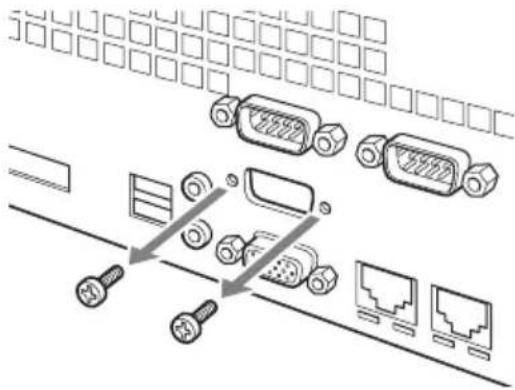

Utilice un destornillador Phillips para extraer los dos tornillos que fijan la cubierta protectora.

Si no está fijado con tornillos

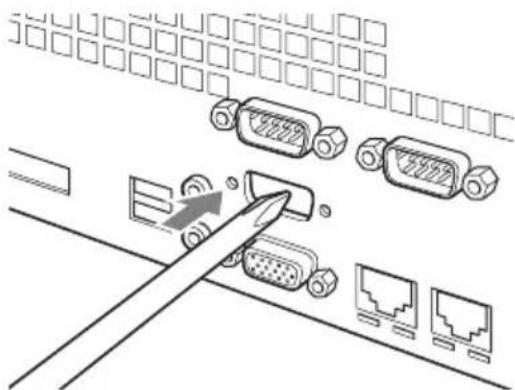

Presione la cubierta protectora desde el exterior de la unidad con un destornillador, por ejemplo.

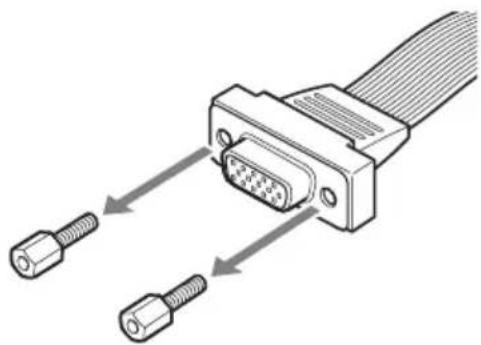

7 Extraiga los dos tornillos de cabeza hexagonal que se encuentran en el cable RGB suministrado.

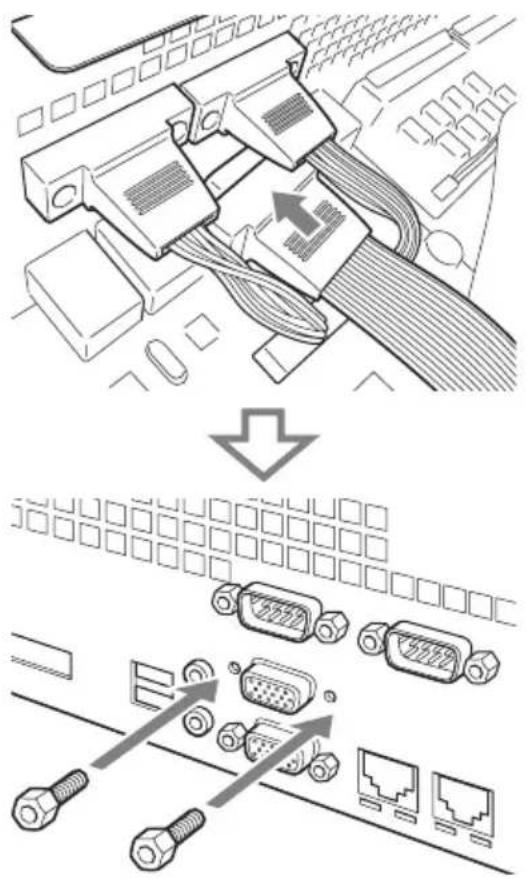

8 Pase el conector D-sub de 15 contactos por la ranura del conector 2 para monitor desde el interior de la unidad y fije los dos tornillos de cabeza hexagonal al conector desde el exterior de la unidad.

9 Oriente el cable RGB analógico correctamente y conéctelo al conector (J5) de la placa aceleradora de gráficos. Asegúrese de verificar que el cable esté conectado firmemente.

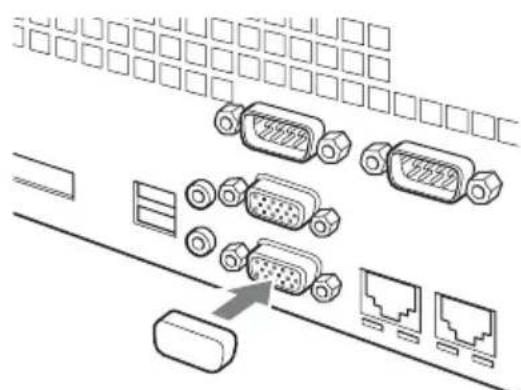

10 Coloque la tapa del conector suministrada en el conector 1 para monitor.

11 Vuelva a colocar la tapa del bastidor realizando el procedimiento del paso 1 en orden inverso.

Paso 2: Conexión de los monitores

Conecte el monitor al conector 2 del monitor o al conector del monitor HDMI.

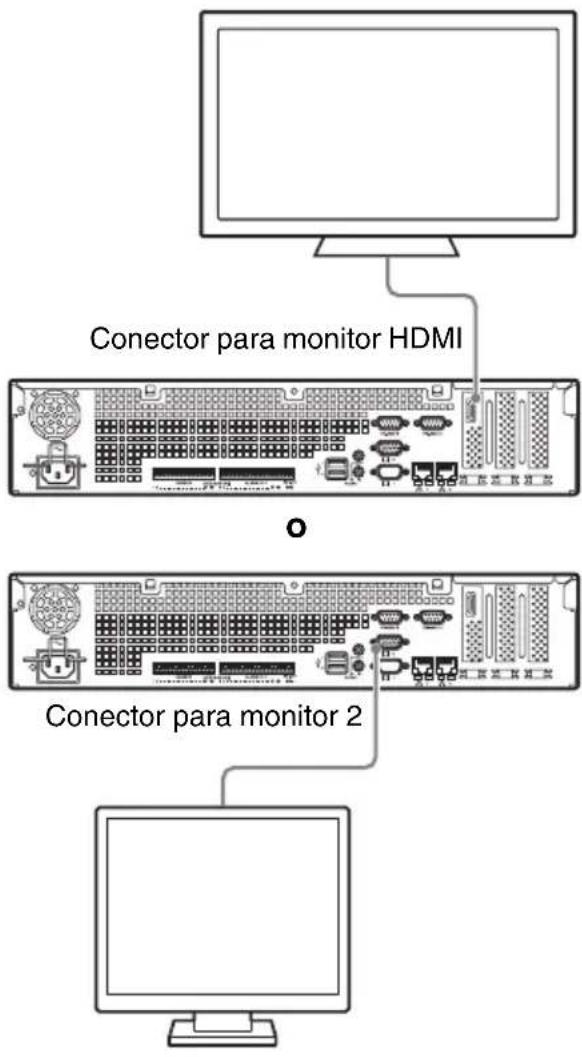

Conector para monitor HDMI Conector para monitor 2

Precaución

• Cuando los monitores se conectan mediante un conmutador, es posible que no siempre se muestren las imágenes. Se recomienda conectar los monitores directamente a la unidad.
• El conector 2 del monitor y el conector del monitor HDMI no se pueden utilizar a la vez.

Especificaciones

Placa aceleradora de gráficos

Conector externo

Salida HDMI (1)

Salida RGB analógica (1)

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Nota

Verifique siempre que esta unidad funciona correctamente antes de utilizarlo. SONY NO SE HACE RESPONSIBLE POR DAÑOS DE NINGÚN TIPO, INCLUYENDO PERO NO LIMITADO A LA COMPENSACIÓN O PAGO POR LA PÉRDIDA DE GANANCIAS PRESENTES O FUTURAS DEBIDO AL FALLO DE ESTA UNIDAD, YA SEA DURANTE LA VIGENCIA DE LA GARANTÍA O DESPUÉS DEL VENCIMIENTO DE LA GARANTÍA NI POR CUALQUIER OTRA RAZÓN.
