MANUALE UTENTE NSBK-DH05 SONY

Manuale all'installazione ____ IT

Manual de instalacion ____ ES

NSBK-DH05

Contattare il rappresentante o rivenditore Sony locale e richiedere l'installazione di questa unità.

Se i clienti tentassero di eseguire le procedure di installazione descritte in questo manuale, potrebbero verificarsi incendi, scosse elettriche o gravi lesioni alle persone.

Non tentare di eseguire l'installazione.

Leggere attentamente questo manuale prima di utilizzare l'unità, e conservarlo per riferimenti futuri.

ATTENZIONE

I campi elettromagnetici di particolari frequenze potrebbero interferire con l'immagine di questa unità.

Per i clienti in Europa, Australia e Nuova Zelanda

AVVERTENZA

Questo è un apparecchio di classe A e come tale, in un ambiente domestico, può causare interferenze radio. È necessario quindi che l'utilizzatore adotti gli accorgimenti adeguati.

Per i clienti in Europa

Il fabbricante di questo prodotto è la Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, 108-0075 Giappone. La rappresentanza autorizzata per EMC e la sicurezza dei prodotti è la Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stoccarda, Germania. Per qualsiasi questione riguardante l'assistenza o la garanzia, si prega di rivolgersi agli indirizzi riportati nei documenti sull'assistenza o sulla garanzia a parte.

L'apparecchio non deve essere utilizzato in aree residenziali.

Precauzioni

Per il tecnico che installa l'unità

• Fare riferimento al Manuale di installazione allegato alla fornitura dell'unità serie NSR-500 per le istruzioni di installazione.
• Prima di installare l'apparecchio, accertarsi di scollegare l'unità NSR-500 e attendere che la temperatura interna scenda.

Informazioni generali

Questo prodotto è una scheda di accelerazione video per il server di monitoraggio rete Sony NSR-500. Una volta installata in uno slot dell'unità principale, questa scheda abilita la riproduzione video ottimizzata.

Modelli e versioni supportati

NSR-500 V.1.5.1 o versioni successive

Nota

Per ulteriori informazioni sulle impostazioni richieste per l'utilizzo dell'unità principale NSR-500 e su come verificare o aggiornare la versione, fare riferimento alla Guida per l'utente (4-272-495-45 (1) e successiva) (CD-ROM) per la serie NSR-500.

Monitor supportati

I monitor utilizzabili dopo aver installato questa scheda includono i dispositivi compatibili HDMI e i monitor per computer che supportano l'ingresso RGB analogico. Le risoluzioni supportate sono le seguenti:

• Full HD (1.920 × 1.080)
- WUXGA (1.920× 1.200)
(solo uscita RGB analogica (connettore monitor 2))
• Full Wide XGA (1.360 × 768)
- UXGA (1.600 × 1.200)
- SXGA (1,280 × 1,024)
• XGA (1024 × 768)

Contenuto della confezione

Verificare che i seguenti articoli siano inclusi nella presente confezione:

• Scheda di accelerazione video (1)
  • Cavo RGB analogico (1)
  • Coperchio del connettore (1)
• Manuale di installazione (questo documento) (1)
• Opuscolo di garanzia (1)

Nota

Questa confezione potrebbe includere hardware aggiuntivo e/o la relativa documentazione.

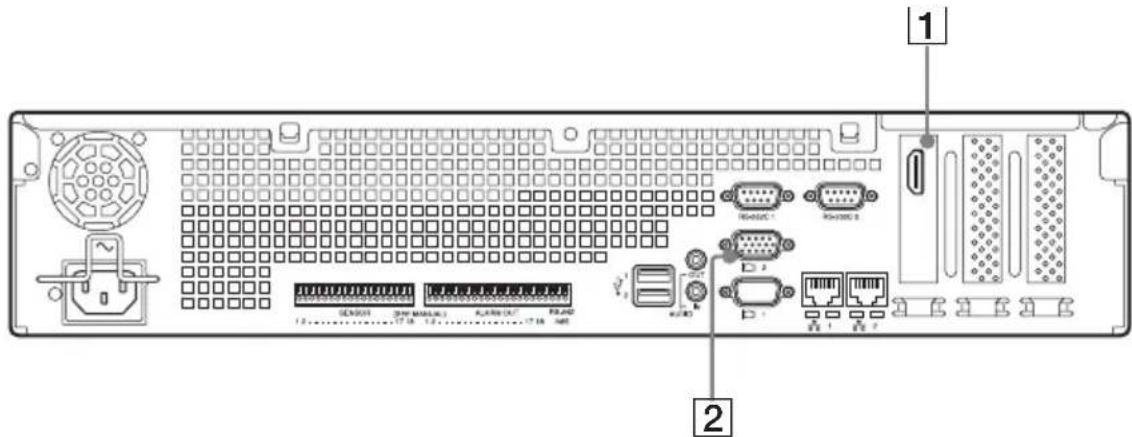

Identificazione delle parti

Scheda di accelerazione video (installata nell'unità NSR-500)

1 Connettore uscita HDMI

Utilizzare questo connettore per i monitor che supportano l'ingresso HDMI.

② Connettore monitor 2

Utilizzare questo connettore per i monitor che supportano l'ingresso RGB analogico.

Attenzione

• Una volta installata questa scheda, il connettore monitor 1 non sarà più disponibile per l'utilizzo. Sarà disponibile solo il connettore monitor 2.
  • Non è possibile utilizzare contemporaneamente il connettore monitor 2 e il connettore uscita HDMI.

Fasi preliminari Passo 1:

Installazione della scheda di accelerazione video nell'unità NSR-500

Passo 1: Installazione della scheda di accelerazione video nell'unità NSR-500 (pag. 44)

Passo 2: Collegamento di monitor (pag. 48)

Passo 3: Configurazione delle impostazioni per l'unità principale serie NSR-500

Fare riferimento alla Guida per l'utente (PDF) per la serie NSR-500 e configurare le impostazioni di [Monitor] e [Audio] nel [Menu Setup].

Passo 4: Verifica del funzionamento

Verificare la corretta visualizzazione delle immagini sul monitor collegato.

Installazione completata.

Attenzione

• Eseguire gli interventi di installazione in un ambiente antistatico.
• Prima di installare la scheda di accelerazione video, accertarsi di spegnere e scollegare l'unità NSR-500 e attendere che la temperatura interna scenda.

1 Rimuovere le tre viti (B3 × 6 (nero)) sul pannello posteriore dell'unità NSR-500 e le due viti (K3 × 5) sui pannelli laterali, quindi rimuovere il coperchio dello chassis nella direzione indicata dalla freccia.

Coperchio dello chassis Viti (B3 x 6 (colore nero)) Vite (K3 x 5) Vite (K3 x 5)

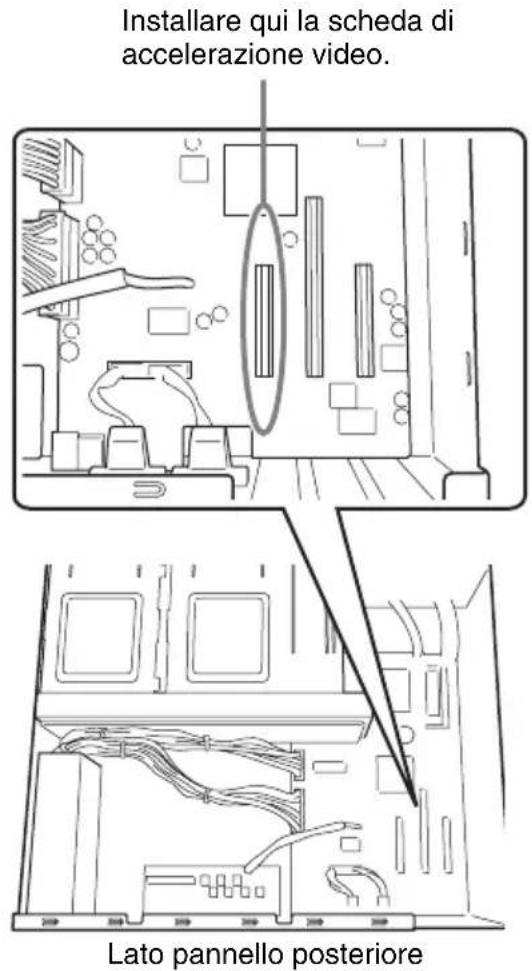

2 Verificare la posizione di installazione.

Installare qui la scheda di accelerazione video. Lato pannello posteriore

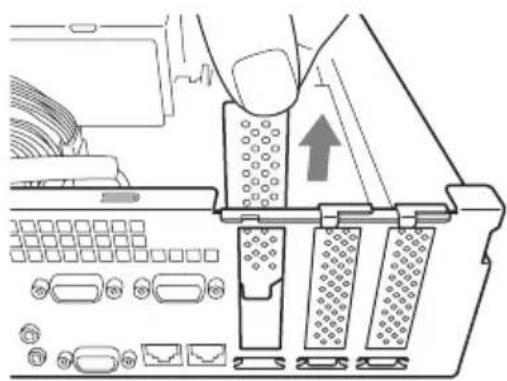

3 Tirare verso l'alto il pannello di protezione e rimuoverlo.

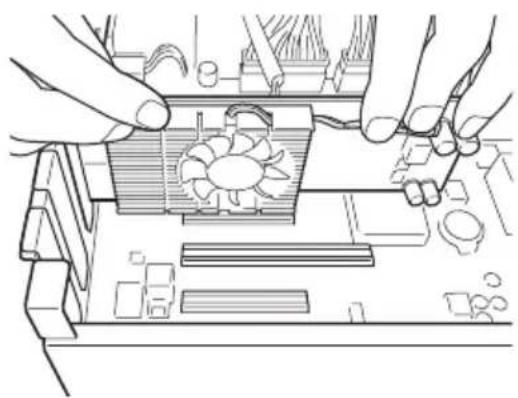

4 Inserire la scheda di accelerazione video con il corretto orientamento.

5 Installare la scheda di accelerazione video.

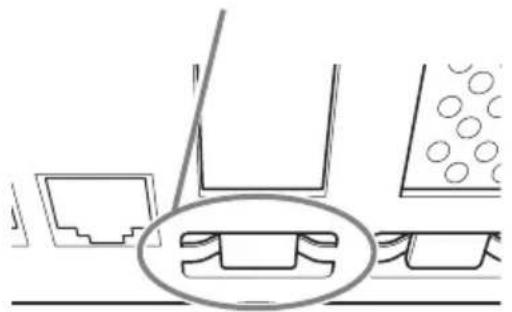

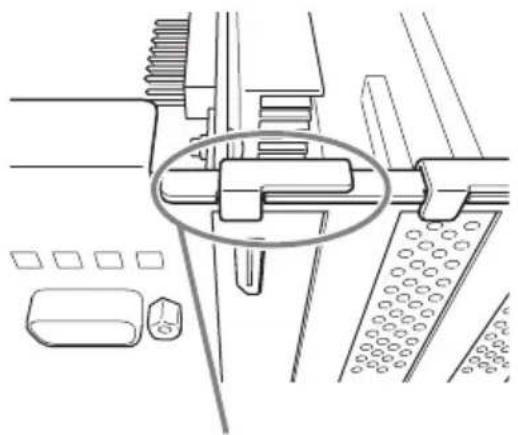

Eseguire un controllo visivo nei seguenti due punti e verificare che la scheda sia collegata saldamente.

Eseguire un controllo visivo.

Un inserimento incompleto e/o incorretto della scheda può causare errori di collegamento.

6 Rimuovere il coperchietto di protezione del connettore monitor 2.

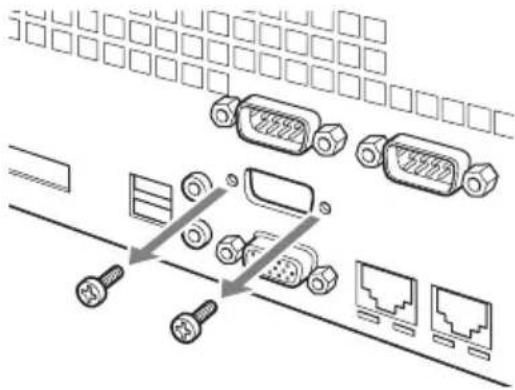

Se fissato con viti

Utilizzare un cacciavite Phillips per rimuovere le due viti che fissano il coperchietto di protezione.

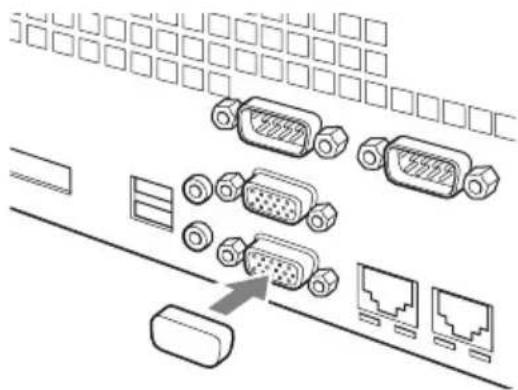

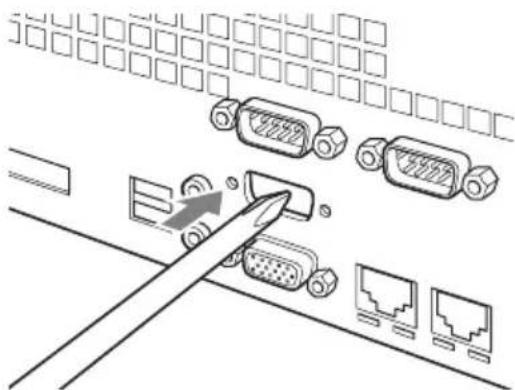

Se non fissato con viti

Spingere il coperchietto di protezione dall'esterno dell'unità utilizzando, ad esempio, un cacciavite.

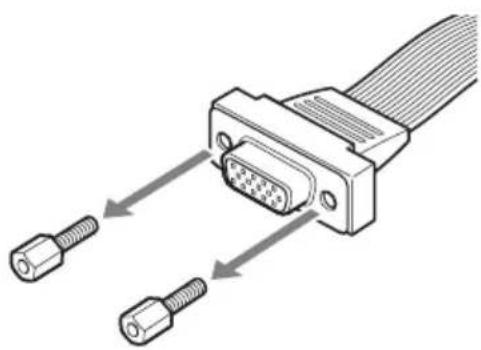

7 Rimuovere le due viti a testa esagonale sul cavo RGB fornito.

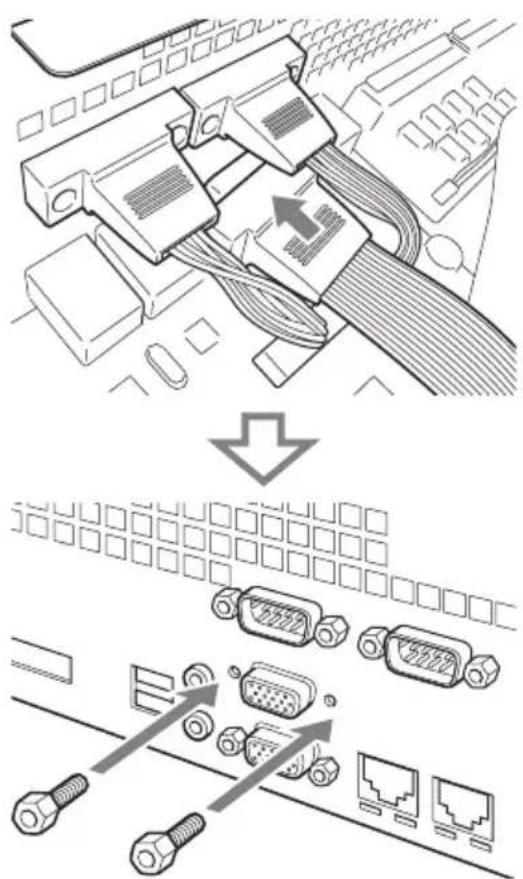

8 Infilare il connettore D-sub a 15 pin nello slot destinato al connettore monitor 2 dall'interno dell'unità, e fissare le due viti a testa esagonale sul connettore dall'esterno dell'unità.

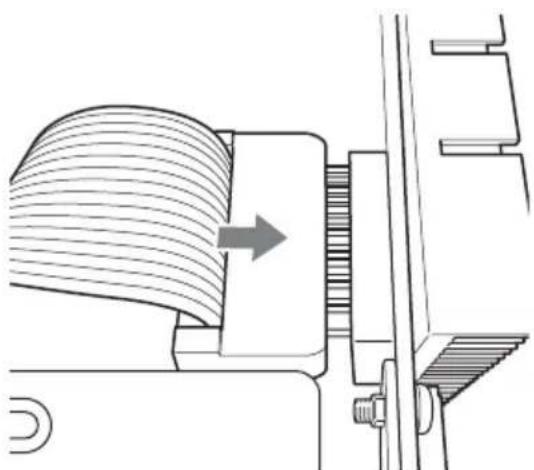

9 Orientare il correttamente cavo RGB analogico e collegarlo al connettore (J5) sulla scheda di accelerazione video. Verificare che il cavo sia collegato saldamente.

10 Applicare sul connettore monitor 1 il coperchio del connettore fornito.

11 Rimettere in sede il coperchio dello chassis eseguendo la procedura del passo 1 procedendo in ordine inverso.

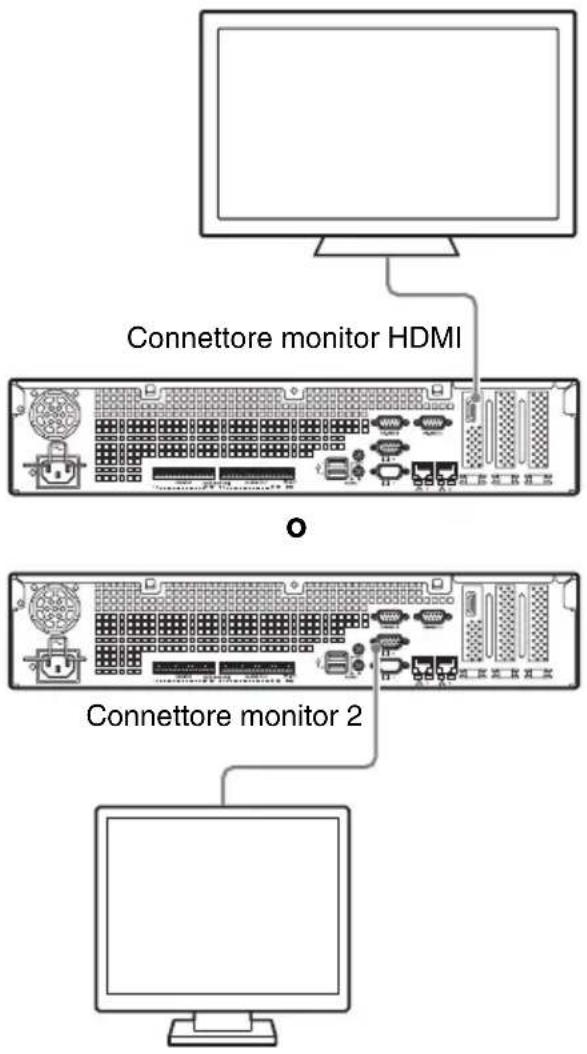

Passo 2: Collegamento di monitor

Collegare il monitor al connettore monitor 2 o al connettore monitor HDMI.

Connettore monitor HDMI Connettore monitor 2

Avvertenza

• Quando i monitor sono collegati tramite un interruttore monitor, talvolta le immagini non vengono visualizzate. Si raccomanda di collegare i monitor direttamente all'unità.
• Il connettore monitor 2 e il connettore monitor HDMI non possono essere utilizzati contemporaneamente.

Caratteristiche tecniche

Scheda di accelerazione video

Connettore esterno

Uscita HDMI (1)

Uscita RGB analogica (1)

Aspetto e specifiche tecniche soggetti a cambiamenti senza preavviso.

Nota

Verificare sempre che l'apparecchio stia funzionando correttamente prima di usarlo. LA SONY NON SARÀ RESPONSABILE DI DANNI DI QUALSIASI TIPO, COMPRESI, MA SENZA LIMITAZIONE A, RISARCIMENTI O RIMBORSI A CAUSA DELLA PERDITA DI PROFITTI ATTUALI O PREVISTI DOVUTA A GUASTI DI QUESTO APPARECCHIO, SIA DURANTE IL PERIODO DI VALIDITÀ DELLA GARANZIA SIA DOPO LA SCADENZA DELLA GARANZIA, O PER QUALUNQUE ALTRA RAGIONE.

Marchi

• “IPELA” e sono marchi di Sony Corporation.
- HDMI, HDMI logo e High-Definition Multimedia Interface sono marchi di fabbrica o marchi registrati di HDMI Licensing LLC.
- Altri nomi di prodotti o di sistemi presenti in questo documento sono marchi o marchi registrati dei rispettivi detentori. Inoltre nel presente documento non si utilizzano i simboli ™ o ®.
