お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、火災や人身事故になることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示してあります。この取扱説明書をよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。
IPELA HDMI
Note to Customers
本製品の取り付けは、必ずお買い上げ店またはソニーのサービス窓口にご依頼ください。
お客様がこの設置説明書に記載された作業を行うと、火災や感電やけがなどの人身事故につながることがあります。
お客様自身では絶対に取り付け作業をしないでください。
安全のために
ソニー製品は安全に充分配慮して設計されています。しかし、電気製品は、まちがった使いかたをすると、火災や感電などにより死亡や大けがなど人身事故につながることがあり、危険です。
事故を防ぐために次のことを必ずお守りください。
安全のための注意事項を守る
13 \~ 14 ページの注意事項をよくお読みください。製品全般の注意事項が記されています。
定期点検をする
長期間、安全にお使いいただくために、定期点検をすることをおすすめします。点検の内容や費用については、お買い上げ店またはソニーのサービス窓口にご相談ください。
故障したら使わない
すぐに、お買い上げ店またはソニーのサービス窓口にご連絡ください。
サービストレーニングを受けた技術者以外は サービスを行わない
一般使用者が機器内部に触れると、感電やけがの原因となることがあります。
万一、異常が起きたら
- 煙が出たら
- 異常な音、においがしたら
- 内部に水、異物が入ったら
- 製品を落としたり、キャビネットを破損したときは
①電源を切る。
②電源コードや接続ケーブルを抜く。
③お買い上げ店またはソニーのサービス窓口に連絡する。
警告表示の意味
取扱説明書および製品では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。
警告
この表示の注意事項を守らないと、火災や感電などにより死亡や大けがなど人身事故につながることがあります。
注意
この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の物品に損害を与えたりすることがあります。
注意を促す記号
注意
指示
行為を禁止する記号
禁止
分解禁止
水ぬれ禁止
ぬれ手禁止
下記の注意を守らないと、 火災や感電により死亡や大けがにつながることがあります。
オプション基板の取り 付けは依頼する
オプション基板の取り付けは、お買い上げ店またはソニーのサービス窓口にご相談ください。
雨のあたる場所や、油煙、湯気、湿気、ほこりの多い場所には設置しない
上記のような場所に設置すると、火災や感電の原因となることがあります。 本書に記されている仕様条件以外の環境での使用は、火災や感電の原因となることがあります。
水のある場所に設置しない
水が入ったり、ぬれたりすると、火災や感電の原因となることがあります。
雨天や降雪中、海岸や水辺での使用は特にご注意ください。
同梱の接続ケーブルを使用する
同梱の接続ケーブルを使わないと、感電や故障の原因となることがあります。 また、同梱の接続ケーブルをほかの用途に使用しないでください。
本製品を傷つけたり、 衝撃を与えない
投げたり、落としたりすると、けがの原因となるだけでなく本製品が破壊されることがあります。
接続端子、および端子の取付け面にほこりが付着している場合は、乾いた布でよく拭く
そのまま使用すると火災の原因となります。
本体に接続するときは 奥まで確実に差し込む
火災、故障の原因となることがあります。
内部に水や異物を入れない
水や異物が入ると火災や感電の原因となることがあります。
万一、水や異物が入ったときは、すぐに電源を切り、電源コードや接続ケーブルを抜いて、お買い上げ店またはソニーのサービス窓口にご相談ください。
注意
下記の注意を守らないと、 けがをしたり周辺の物品に損害を与えることがあります。
静電気を帯びた身体で 触れない
静電気を帯びた身体で本製品に触れると、人身事故につながる危険性があるだけでなく、本製品が破壊されることがあります。
必ず販売店にご相談のうえ、適切な設置トレーニングを受けた技術者が、リストバンドなどの静電気対策を施した状態で作業を実施するようにしてください。
分解や改造をしない
本製品を分解したり改造したりすると、火災や感電の原因となることがあります。調整や設定、点検、修理はお買い上げ店にご依頼ください。
ぬれた手で本製品をさわらない
ぬれた手で本製品を抜き差しすると、感電の原因となることがあります。
ケーブルやコネクター部を定期的に点検する
ケーブルに傷があったりコネクターの接触が悪いと、接続不良による感電の原因となることがあります。
1 年に 1 度は、ケーブルやコネクター部の点検をしてください。
その他安全上のご注意
本製品を装着する技術者のかたへ
- 装着の前に、NSR-500 シリーズに付属の『設置説明書』の「安全のために」を必ずお読みください。
- 本製品の取り付けは、NSR-500 の電源プラグを抜き、内部が冷めてから行ってください。
はじめに
本製品は、ソニーのネットワークサーベイランスサーバー NSR-500 専用のディスプレイアクセラレーターボードです。
本製品をスロットに装着することで、動画再生能力を向上させることができます。
対象モデル、バージョン
NSR-500 V.1.5.1 以降
ご注意
NSR-500 本体の設定や、バージョンの確認、バージョンアップの方法については、NSR-500 シリーズの『ユーザーガイド』（4-272-495-05 (1) 以降）（CD-ROM）をご覧ください。
対応モニター
本製品を取り付けた後に使用できるモニターは、HDMI 対応機器およびアナログ RGB 人力対応のコンピューターディスプレイです。指定できる解像度は、以下のとおりです。
- フルハイビジョン (1,920 × 1,080)
•WUXGA (1,920 × 1,200)
(アナログ RGB 出力 (モニター端子 2)
のみ対応)
- フルワイド XGA (1,360 × 768)
- UXGA (1,600 × 1,200)
•SXGA (1,280 × 1,024)
•XGA (1,024 × 768)
箱の中身を確認する
パッケージを開けたら、以下のものが揃っているかお確かめください。付属品の中に欠けているものがあるときは、お買い上げ店またはソニーのサービス窓口にご連絡ください。
- ディスプレイアクセラレーターボード (1)
- アナログ RGB ケーブル (1)
- コネクターカバー (1)
- 設置説明書（本書） (1)
- 保証書（冊子） (1)
メモ
上記以外に、説明書や書類などが同梱されている場合があります。
各部の名称
ディスプレイアクセラレーターボード（NSR-500 に取り付けたところ）
HDMI 入力対応モニターを接続します。
②モニター端子 2
アナログ RGB 入力対応モニターを接続します。
ご注意
- 本製品を取り付けた後は、モニター端
子 1 は使用できなくなります。モニター端子 2 のみ使用できます。
- モニター端子2とHDMIモニター端子の
併用はできません。

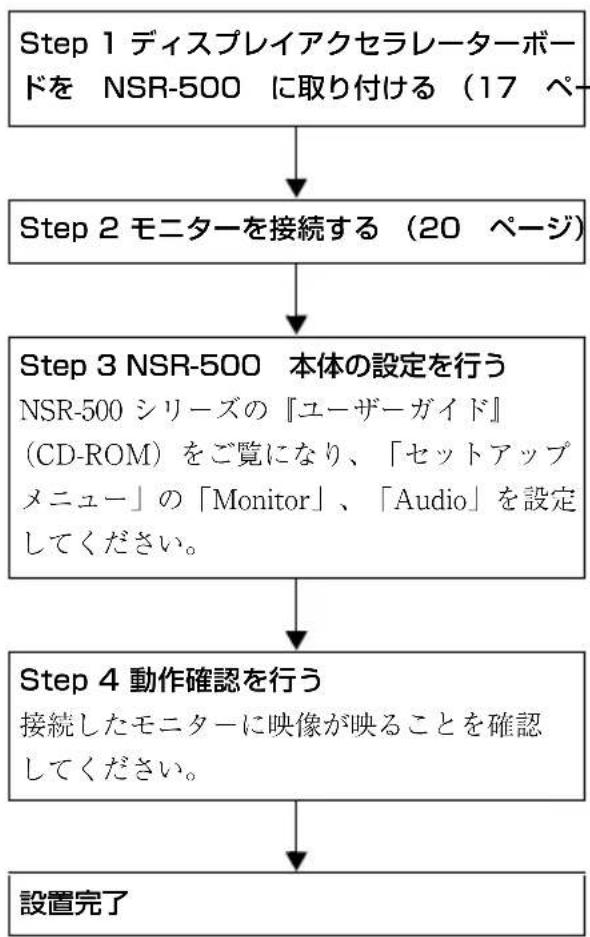

運用までの流れ Step 1 ディスプレイアクセラレーターボードを NSR-500 に取り付ける（17 ページ） Step 1 ディスプレイアクセラレーターボードを NSR-500 に取り付ける
ご注意
- 静電対策を行った上で、作業を行ってください。
- ディスプレイアクセラレーターボードを装着するときは、NSR-500 の電源プラグを抜き、内部の温度が冷めてから行ってください。

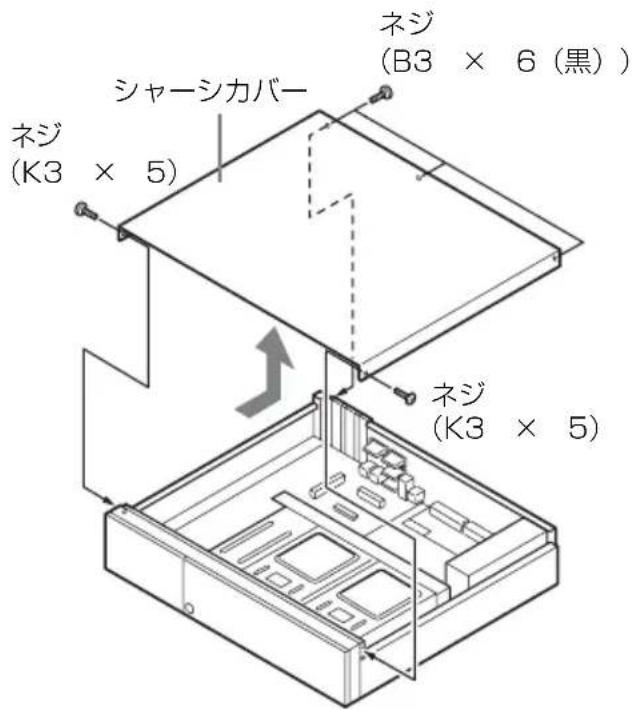

1 NSR-500 後面のネジ（B3 × 6（黒）） 3 本と、側面のネジ（K3 × 5）2 本をはずし、矢印方向にシャーシカバーを取りはずす。

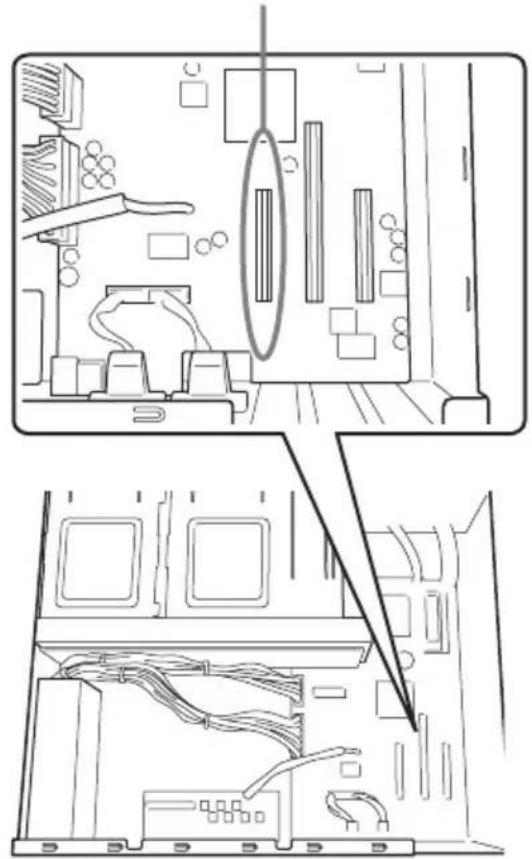

ディスプレイアクセラレーターボード取り付け位置

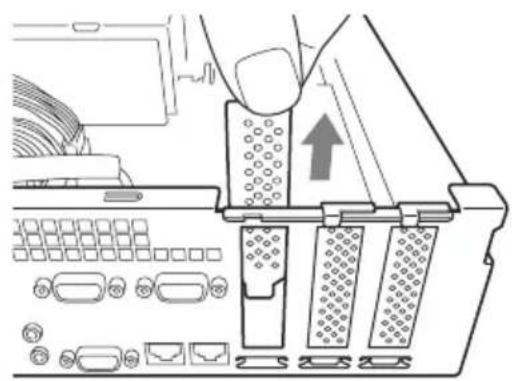

3 保護カバーを上方向に引き抜いて取りはずす。

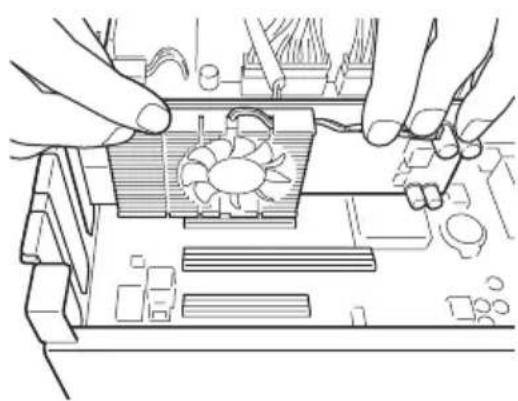

4 基板の向きに注意して、ディスプレイアクセラレーターボードを挿入する。
5 ディスプレイアクセラレーターボードを取り付ける。

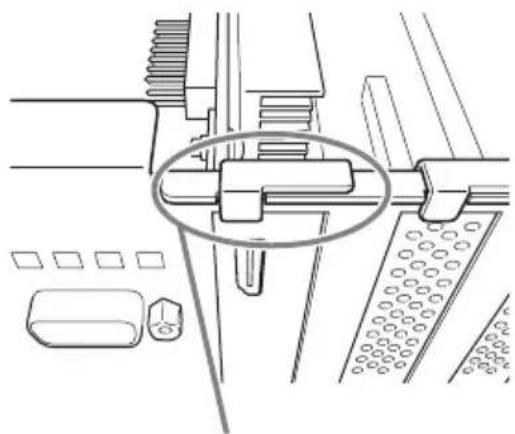

このとき、下図に示す箇所を目視でチェックし、基板が確実に接続されていることを確認してください。
半差し、斜め差しなど、接続不良がないことを確認してください。
6 モニター端子 2 の保護カバーを取りはずす。
ネジが付いている場合

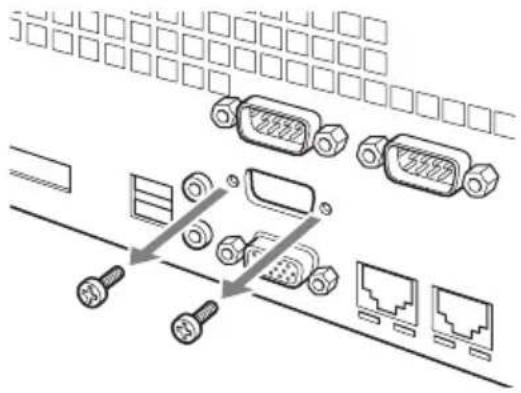

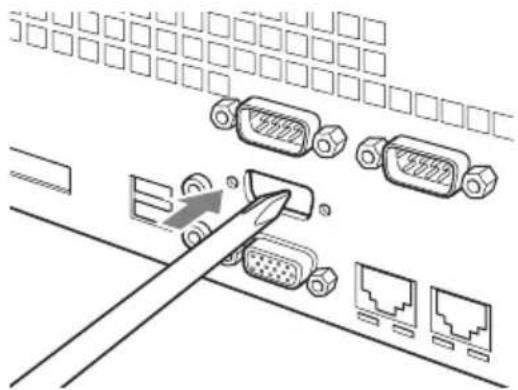

プラスドライバーを使って、保護カバーのネジ（2 本）をはずして取りはずす。
ドライバーなどで本体の外側から保護カバーを押して取りはずす。
7 付属のアナログRGBケーブルの六角ネジ（2 本）をはずす。

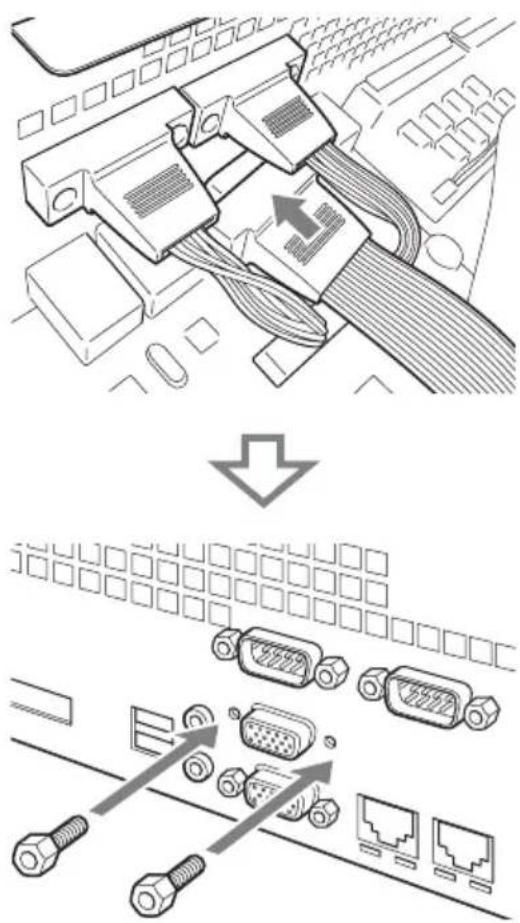

8 D-sub 15 ピンコネクターを本体の内側からモニター端子 2 に取り付け、本体の外側から六角ネジ（2 本）で固定する。

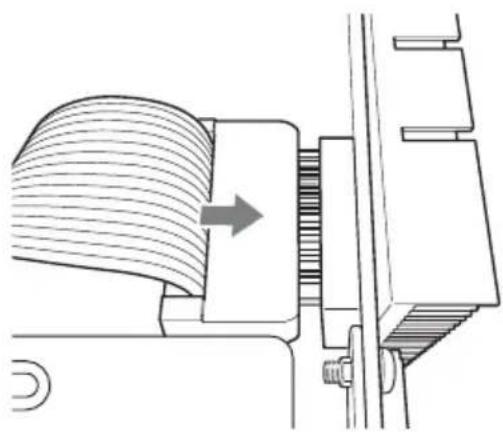

アナログRGBケーブルの向きに注意して、ディスプレイアクセラレーターボードのコネクター（J5）に接続する。
このとき、ケーブルが確実に奥まで接続されていることを確認してください。

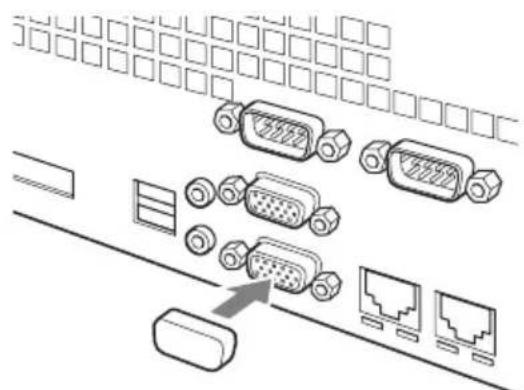

10 モニター端子 1 に付属のコネクターカバーを取り付ける。
11 手順 1とは逆の手順で、シャーシカバーを元に戻す。
Step 2 モニターを接続する

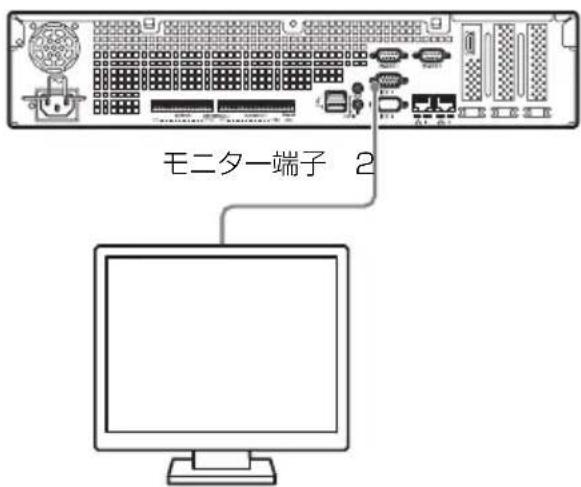

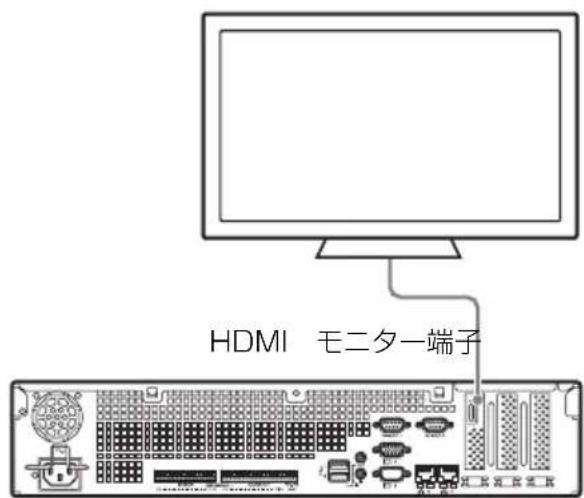

モニター端子 2 または HDMI モニター端子にモニターを接続します。
- モニター切り替え器などを接続すると、映像が表示できない場合があります。直接接続することをおすすめします。
- モニター端子2とHDMIモニター端子の併用はできません。
仕様
ディスプレイアクセラレーターボード
外部接続端子
HDMI 出力 (1)
アナログ RGB 出力 (1)
仕様および外観は、改良のため予告なく変更することがありますが、ご了承ください。
この装置は、クラス A 情報技術装置です。この装置を家庭環境で使用すると電波妨害を引き起こすことがあります。この場合には使用者が適切な対策を講ずるよう要求されることがあります。
VCCI-A
お使いになる前に、必ず動作確認を行ってください。故障その他に伴う営業上の機会損失等は保証期間中および保証期間経過後にかかわらず、補償はいたしかねますのでご了承ください。
商標について
•“IPELA”およびは IPELA
ソニー株式会社の商標です。
- HDMI、HDMI ロゴ、および High-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
- その他、本書に記載されているシステム名、製品名は、一般に各開発メーカーの登録商標あるいは商標です。なお、本文中では™、®マークは明記していません。
Note aux clients
ソニー株式会社 〒108-0075 東京都港区港南1-7-1
