ZD-8916 - Machine de soudure Toolcraft - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ZD-8916 Toolcraft au format PDF.
| Type de produit | Station de soudage numérique |
| Marque | Toolcraft |
| Modèle | ZD-8916 |
| Alimentation | 220-240 V AC, 50 Hz |
| Puissance | 60 W |
| Plage de température | 160 à 480 °C (réglable par pas de 1 °C) |
| Affichage | Numérique (température en °C/°F) |
| Unité de température commutable | Oui (touche °C/°F) |
| Matériau du boîtier | ABS |
| Dimensions (L x l x H) | 175 x 130 x 130 mm (station) |
| Poids | 2,65 kg (station) |
| Longueur de câble | 1 m |
| Classe de protection | I (mise à la terre) |
| Conditions de service | -6 à +46 °C, 10-90 % HR |
| Conditions de stockage | -20 à +60 °C, 10-70 % HR |
| Contenu | Station, fer à souder, cordon d'alimentation, pompe à dessouder, support, nettoyeur à sec, éponge, mode d'emploi |
| Entretien | Nettoyage de la station avec un chiffon humide ; panne nettoyée avec éponge sèche ou nettoyeur à sec |
| Pièces détachées | Pannes de rechange (réf. Conrad 1694194) |
| Sécurité | Arrêt par interrupteur On/Off ; arrêt automatique sur défaut ; ne pas souder sous tension |
FOIRE AUX QUESTIONS - ZD-8916 Toolcraft
Questions des utilisateurs sur ZD-8916 Toolcraft
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Machine de soudure au format PDF gratuitement ! Retrouvez votre notice ZD-8916 - Toolcraft et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ZD-8916 de la marque Toolcraft.

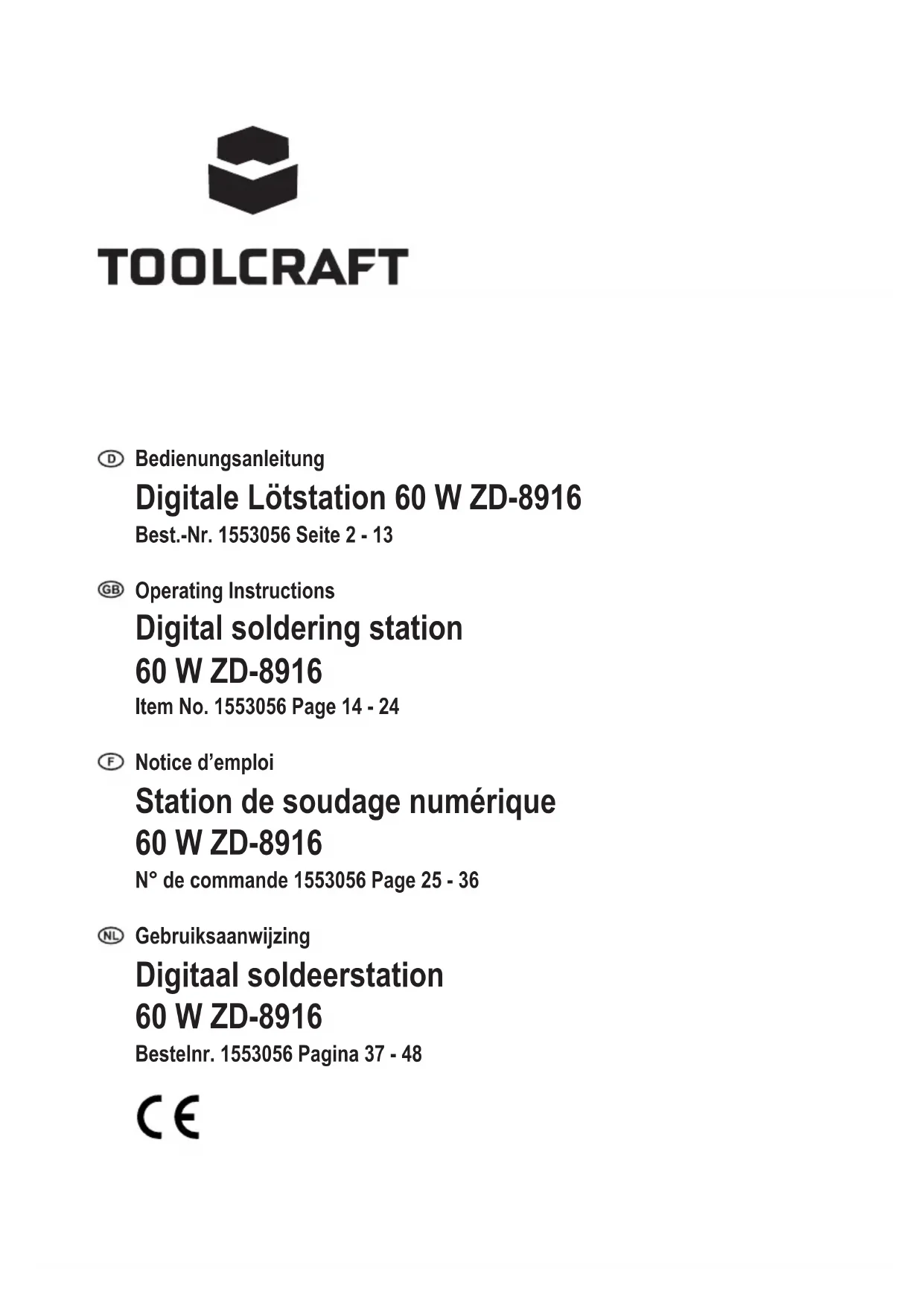

MODE D'EMPLOI ZD-8916 Toolcraft
Station de soudage numérique 60 W ZD-8916
N° de commande 1553056 Page 25 - 36
- Introduction......26
- Explication des symboles ....26
- Utilisation prévue 27
- Contenu 27
- Caractéristiques et fonctions ......27
- Consignes de sécurité importantes ....28
- Consignes de sécurité....28
a) Généralités....28
b) Sécurité électrique....29
c) Personnes et produit ....30
d) Sécurité au travail....30
- Éléments de fonctionnement 31
- Mise en service....32
a) Préparation....32
b) Commutation de la valeur d'affichage en degré Celsius (°C) / Fahrenheit (°F)....32
c) Réglage de la température....33
d) Travaux de soudage....34
e) Changement de la panne 34
- Entretien et nettoyage....35
- Élimination des déchets....35
- Données techniques....36
1. Introduction
Chère cliente, cher client,
Nous vous remercions de l'achat du présent produit.
Le produit est conforme aux exigences des directives européennes et nationales en vigueur.
Afin de maintenir l'appareil en bon état et d'en assurer un fonctionnement sans danger, l'utilisateur doit impérativement respecter le présent mode d'emploi !
Le présent mode d'emploi fait partie intégrante du produit. Il contient des remarques importantes pour la mise en service et la manipulation du produit. Tenez compte de ces remarques, même en cas de cession de ce produit à un tiers. Conservez le présent mode d'emploi afin de pouvoir le consulter à tout moment !
Pour toute question technique, veuillez vous adresser à:
Suisse : www.conrad.ch
www.biz-conrad.ch
2. Explication des symboles
Le symbole d'éclair dans un triangle indique un risque pour votre santé, par ex. suite à un choc électrique.
Le symbole du point d'exclamation dans un triangle a pour but d'attirer votre attention sur des consignes importantes du mode d'emploi qui doivent impérativement être respectées.
Le symbole de la flèche précède les conseils et remarques spécifiques à l'utilisation.
Respectez le mode d'emploi !
3. Utilisation prévue
La station de soudage à température contrôlée dispose d'une température de panne réglable. Tous les travaux de soudage dans le domaine d'électronique peuvent être effectués à l'aide de divers métaux d'apport de brasage tendre (plomb à braser, étain sans plomb ou argent de brasage). Toutefois, la station de soudage est spécialement conçue pour être utilisée avec des métaux d'apport sans plomb.
Utilisez le produit uniquement à des fins de soudage/dessoudage. La panne est remplaçable. Il est interdit de souder des pièces sous tension.
L'utilisation est uniquement autorisée en intérieur, dans les locaux fermés ; l'utilisation en plein air est interdite. Éviter impérativement tout contact avec l'humidité, par ex. dans une salle de bains, etc.
Pour des raisons de sécurité et d'homologation, toute transformation et/ou modification du produit est interdite. Si vous utilisez le produit à d'autres fins que celles décrites précédemment, vous risquez de l'endommager. Par ailleurs, une utilisation incorrecte peut être source de dangers tels que court-circuit, incendie, électrocution. Lisez attentivement le mode d'emploi et conservez-le. Ne donnez le produit à un tiers qu'accompagné de son mode d'emploi.
Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées des propriétaires correspondants. Tous droits réservés.
4. Contenu
- 1x Station de soudage
- 1x Fer à souder
• 1x Cordon d'alimentation
• 1x Pompe à dessouder
• 1x Support pour fer à souder
• 1x Nettoyeur à sec pour panne de soudage
• 1x Éponge de nettoyage - 1x mode d'emploi
Mode d'emploi actualisé
Téléchargez les modes d'emploi actualisés via le lien www.conrad.com/downloads ou scannez le Code QR illustré. Suivez les instructions du site Web.
5. Caractéristiques et fonctions
- Station de soudage avec capteur haute précision pour le contrôle de la température
• Température réglable de 160 °C à 480 °C - Avec affichage de la température en °C et °F
6. Consignes de sécurité importantes
- Les enfants de moins de 3 ans doivent être gardés à distance de l'appareil de sorte qu'ils ne jouent pas avec le produit.
- Les enfants âgés de 3 à 8 ans peuvent uniquement allumer et éteindre l'appareil s'ils sont surveillés ou s'ils ont reçu des instructions pour pouvoir utiliser l'appareil en toute sécurité et ont compris les dangers en résultant à condition que l'appareil soit placé ou installé dans sa position d'utilisation normale. Les enfants de 3 à 8 ans ne doivent pas utiliser, régler ou nettoyer l'appareil ni faire les manipulations d'entretien.
7. Consignes de sécurité
Lisez attentivement le mode d'emploi dans son intégralité, en étant particulièrement attentif aux consignes de sécurité. Nous déclinons toute responsabilité en cas de dommage corporel ou matériel résultant du non respect des consignes de sécurité et des instructions d'utilisation du présent mode d'emploi. En outre, la garantie est annulée dans de tels cas.
a) Généralités
- Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.
- Ne laissez pas traîner le matériel d'emballage. Cela pourrait devenir un jouet très dangereux pour les enfants.
- Gardez le produit à l'abri de températures extrêmes, de la lumière directe du soleil, de secousses intenses, d'humidité élevée, d'eau, de gaz inflammables, de vapeurs et de solvants.
- N'exposez pas le produit à des contraintes mécaniques.
-
Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit et protégez-le contre une utilisation accidentelle. Une utilisation en toute sécurité n'est plus garantie si le produit :
-
présente des traces de dommages visibles,
- ne fonctionne plus comme il devrait,
- a été rangé dans des conditions inadéquates sur une longue durée, ou
- a été transporté dans des conditions très rudes.
- a été placé près de champs magnétiques puissants, par ex. près de machines ou de haut-parleurs.
- Maniez le produit avec précaution. Les chocs, les coups et les chutes, même d'une faible hauteur, suffisent pour endommager l'appareil.
- Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le branchement de l'appareil.
- Toute manipulation d'entretien, d'ajustement ou de réparation doit être effectuée par un spécialiste ou un atelier spécialisé.
- Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas su répondre, nous vous prions de vous adresser à notre service technique ou à un expert.
b) Sécurité électrique
- Soyez particulièrement prudent en présence d'enfants. Les enfants ne sont pas à même de reconnaître les dangers pouvant résulter d'une mauvaise manipulation des appareils électriques. Les enfants pourraient par exemple essayer d'introduire des objets dans les orifices de l'appareil. Il y aurait alors danger de mort par électrocution ! Il existe en outre un risque élevé de blessures et de brûlures du fait des surfaces brûlantes !
- Ce produit ne doit en aucun cas être touché ou manipulé avec les mains mouillées. Il y aurait alors danger de mort par électrocution !
- Le câble d'alimentation doit être entièrement déroulé lorsque l'appareil fonctionne. Un câble d'alimentation qui n'est pas complètement déroulé peut causer une surchauffe. Risque d'incendie !
- Avant de brancher l'appareil, assurez-vous que les spécifications de la plaque signalétique correspondent à celles des prises de courant de votre domicile.
- L'appareil appartient à la classe de protection I. Comme source de tension, il convient d'utiliser uniquement une prise de courant conforme avec mise à la terre (230 V/CA, 50 Hz) raccordée au réseau d'alimentation public.
- Ne versez jamais de liquides sur les appareils électriques et ne posez pas d'objets contenant des liquides à côté de l'appareil. Si du liquide ou un objet devait toutefois pénétrer à l'intérieur de l'appareil, mettez d'abord la prise de courant correspondante hors tension (déconnectez par ex. le coupe-circuit automatique) et débranchez ensuite la fiche de la prise de courant. N'utilisez ensuite plus le produit et confiez-le à un atelier spécialisé.
- La prise électrique doit se trouver à proximité de l'appareil et être facilement accessible.
- Ne tirez jamais sur le câble pour débrancher la fiche de secteur de la prise de courant ; retirez toujours la fiche en la saisissant par les surfaces de préhension prévues à cet effet.
- Lorsque l'appareil n'est pas utilisé durant une période prolongée, retirez la fiche de secteur de la prise de courant.
- Pour des raisons de sécurité, débranchez toujours la fiche de secteur de la prise réseau lors d'un orage.
- Si le câble d'alimentation est endommagé, ne le touchez pas. Mettez tout d'abord la prise de courant correspondante hors tension (par ex. au moyen du coupe-circuit automatique correspondant) puis retirez avec précaution la fiche de la prise de courant. N'utilisez en aucun cas le produit avec un câble secteur endommagé.
- Un câble d'alimentation doit être remplacé uniquement par le fabricant, par un atelier agréé ou par une autre personne qualifiée afin d'éviter tout danger.
- Ne jamais brancher ou débrancher la fiche secteur avec les mains mouillées.
-
Lors de l'installation du câble, veillez à ce qu'il ne soit pas écrasé, plié ou endommagé par des bords coupants.
-
Évitez les sollicitations thermiques excessives du cordon d'alimentation liées à une chaleur ou à un refroidissement extrême.
- L'appareil doit impérativement être branché sur une prise correctement mise à la terre.
• L'appareil reste chaud quelque temps après son utilisation. Ne touchez pas le produit à ce moment.
• L'appareil ne doit pas être laissé sans surveillance pendant qu'il fonctionne. - Attendez que l'appareil ait complètement refroidi avant de le déplacer, de le transporter ou de le ranger.
- Cet appareil est conçu pour fonctionner dans des régions de climat tempéré, pas dans des régions tropicales.
- Placez les câbles de façon à éviter que des personnes ne trébuchent ou ne restent accrochées à ceux-ci. Cela entraîne des risques de blessures.
- N'allumez jamais l'appareil immédiatement quand il vient de passer d'une pièce froide à une pièce chaude. L'eau de condensation qui en résulterait pourrait détruire l'appareil dans le pire des cas. Laissez l'appareil s'acclimater à la température ambiante avant de le brancher et de le mettre en marche. Cela peut prendre plusieurs heures selon les circonstances.
c) Personnes et produit
• N'attachez aucun objet sur la station de soudage et ne la couvrez jamais ! Il existe un risque d'incendie !
- N'éliminez pas les résidus de soudure en tapotant la pointe de soudage sur la station de soudage, car cela endommagerait le fer à souder (élément chauffant) et la station de soudage.
- La station de soudage ne doit pas entrer en contact avec de l'humidité ou de l'eau. Si vous souhaitez utiliser une éponge humide pour essuyer la pointe de soudage, cette dernière ne doit être placée que dans le trou du support de fer à souder prévu à cet usage.
- N'utilisez jamais le fer à souder pour chauffer des liquides.
- En cas de non-utilisation prolongée (stockage par exemple), mettez le produit hors tension ; débranchez la fiche de secteur de la prise réseau.
- Conservez le produit hors de portée des enfants.
- Dans les installations industrielles, il convient d'observer les directives des associations professionnelles en matière de prévention des accidents relatifs aux installations et aux matériels électriques.
d) Sécurité au travail
- Ne soudez jamais de composants ou d'éléments de construction qui sont sous tension. Avant toute opération, débranchez toujours toutes les tensions.
- Attention ! Il existe un risque d'électrocution mortel en touchant et entrant en contact avec des lignes/pistes conductrices connectées ou durant le soudage de condensateurs (ou de dispositifs similaires). Des condensateurs peuvent être encore chargés des heures après avoir été coupés de la tension de service.
- En fonction de la pièce à usiner ou du procédé de soudage, la pièce à usiner doit être fixée par des outillages de blocage appropriés. Cela vous permet de garder les deux mains libres pour souder.
- Conservez votre lieu de travail propre.
-
Travaillez uniquement avec un éclairage suffisant sur le lieu de travail.
-
Assurez-vous qu'une bonne ventilation existe durant le soudage ! Les fumées de la soudure et du fondant peuvent être dangereuses pour la santé.
- Après avoir travaillé avec de l'étain de soudure, lavez-vous soigneusement les mains. Cela est particulièrement vrai lors de l'utilisation d'étain de soudure contenant du plomb.
- Ne portez pas l'étain de soudure à votre bouche ; ne mangez et ne buvez pas durant la soudure !
- Portez un vêtement de protection approprié lors de la soudure ainsi que des lunettes de protection.
- L'étain de soudure liquide, les éclats de soudure, etc. peuvent causer des brûlures graves ou des lésions oculaires.
- Lors de la soudure, n'utilisez jamais de graisse à souder, flux de soudure avec acide ou tout autre produit similaire. Ceux-ci conduisent à une mauvaise jonction de la soudure ; de plus, ils peuvent endommager la panne. Utilisez de préférence un fil à souder avec âme décapante (aussi connu comme fil d'apport de brasage).
- En travaillant avec le fer à souder, ne touchez pas la panne. N'avancez pas votre main plus loin que le rebord de la poignée. Risque de brûlures !
- Soudez seulement sur des surfaces non-combustibles ou ininflammables. Veuillez à ce que la chaleur n'endommage pas les matériaux qui se trouvent à proximité.
- Placez toujours le fer à souder chaud dans le support de fer à souder lorsque vous n'en avez plus besoin.
- Une utilisation inappropriée du fer à souder peut entraîner un risque d'incendie. N'utilisez pas l'appareil dans des endroits contenant des matériaux inflammables ou dans des atmosphères explosibles.

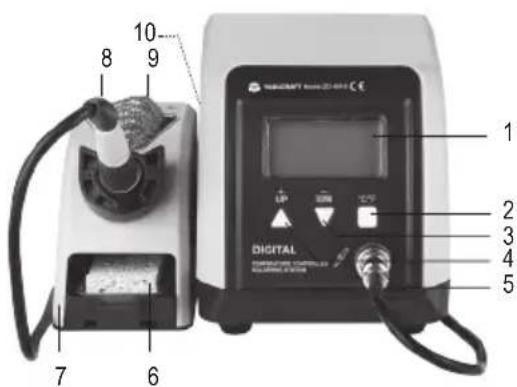

8. Éléments de fonctionnement
2 Touche de commutation de l'unité de température
°C/°F
3 Bouton de réglage de la température - DOWN
4 Touche de réglage de la température + UP
5 Prise de raccordement (avec fiche secteur et câble de branchement)
6 Éponge de nettoyage
7 Support
8 Fer à souder
9 Nettoyeur à sec
10 Interrupteur d'alimentation On/Off (I = MARCHE / 0 = ARRET) (au dos de l'appareil)
a) Préparation
- Déballez la station de soudage et les accessoires et vérifiez l'absence d'endommagement des pièces. Des pièces endommagées ne doivent pas être mises en service.
- Placez la station de soudage sur une surface stable et résistante à la chaleur.
- Placez le support de rangement pour le fer à souder à côté de la station à souder. Veillez au bon positionnement de la station de soudage. Pour les droitiers, placez l'appareil de préférence à votre droite et à votre gauche pour les gauchers. Veillez à ce que le support du fer à souder soit placé sur une surface thermo-résistante et incombustible.
- Enfichez la fiche du fer à souder à la prise à 4 pôles (5) de la station de soudage. La fiche ne s'ajuste au connecteur qu'en respectant la polarité. Respectez l'orientation mâle/femelle de la fiche et de la prise.
- Serrez le raccordement entre la fiche et la prise en vissant fermement l'écrou moleté dans le sens des aiguilles d'une montre.
- Placez le fer à souder (8) dans le support de rangement (7). L'éponge de nettoyage (6) insérée dans la tablette de rangement peut être utilisée pour le nettoyage de l'excédent d'étain de soudure et pour nettoyer la panne des résidus de flux ou de poussière.
- Branchez la fiche du cordon d'alimentation à la prise de la station de soudage et la fiche secteur à une prise de courant sous tension.
- Allumez la station de soudage à l'aide de l'interrupteur (10) (I = MARCHE / 0 = ARRET). Un signal sonore retentit et tous les éléments de l'affichage s'allument brièvement. Le produit effectue un bref test automatique et indique la valeur de la température réglée sur l'écran (1). Lors de la première mise en service, la valeur minimale s'affiche.
Lorsque vous allumez l'appareil, avant de brancher la fiche de raccordement du fer à souder à la prise à 4 pôles (5), le message d'erreur « ERROR » clignote sur l'écran (1). Après avoir correctement raccordé le fer à souder à la prise à 4 pôles (5), ce message d'erreur disparaît. « ERROR » s'affiche également lorsque le fer à souder a atteint la fin de sa durée de vie.
b) Commutation de la valeur d'affichage en degré Celsius (°C) / Fahrenheit (°F)
Pour changer d'unité, procédez comme suit :
- Appuyez sur la touche de commutation de l'unité de température °C/°F (2). Vous pouvez choisir l'unité de température affichée entre degrés Celsius (°C) et degrés Fahrenheit (°F).
- L'unité de réglage est changée simultanément pour la température cible « SET » et la température instantanée « TEMP » de la panne de soudage.
- L'unité de la température réglée est conservée après la mise hors tension de l'appareil. La prochaine fois que vous utiliserez la station de soudage, le réglage sera immédiatement utilisé.

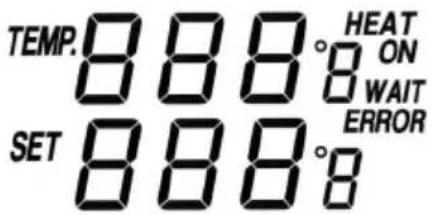

c) Réglage de la température
→ Vous pouvez également régler la température souhaitée de panne de soudage avant de brancher le fer à souder sur la station de soudage et ajuster la température plus tard pendant le fonctionnement.
- Utilisez les touches de réglage de la température pour choisir la température de panne souhaitée. Lorsque vous appuyez sur une des touches de réglage de la température, l'écran (1) bascule sur l'affichage de la température cible « SET ». L'affichage « TEMP » indique la température actuelle de la panne de soudage.
- La touche de réglage de température +UP (4) augmente la température par pas de 1 °C. La touche de réglage de la température - DOWN (3) la diminue par pas de 1 °C. Maintenir ces touches enfoncées permet de régler la température plus rapidement. Des bips sonores retentissent alors en une succession rapide. La température peut être ajustée sur une plage de 160 à 480 °C par paliers de 1 °C.
- Contrôlez la température réglée sur l'écran (1).
« HEAT ON » indique que la panne de soudage est en train de chauffer. Vous pouvez suivre l'évolution de la température actuelle dans « TEMP ». Elle diminue ou augmente par paliers de résolution de l'affichage jusqu'à atteindre la température cible. SI « HEAT ON » n'apparaît pas à l'écran, cela signifie que la panne de soudage n'est pas en train de chauffer. La température baisse ensuite. Si la différence absolue entre la température cible et la température actuelle de la panne de soudage mesurée par le système de commande électronique de la station de soudage s'élève à plus de 10 °C, le message « WAIT » s'affiche sur l'écran (1). Attendez ensuite que cet affichage disparaisse de l'écran. La température cible dans la tolérance acceptable est alors atteinte. Vous pouvez commencer à travailler.
Si « ERROR » s'affiche, la fiche du fer à souder n'est pas correctement branchée à la station de soudage. Il est également possible que l'appareil ait un autre problème. Vérifiez le raccordement entre la fiche et la prise. Le contact doit être correct et ferme. Si cela n'aide pas à résoudre le problème, éteignez brièvement l'appareil à l'aide de l'interrupteur secteur (10) (0 = ARRET) et redémarrez-le (I = MARCHE).
- Ajustez la température en fonction du métal d'apport utilisé, par exemple pour une soudure au plomb, vous aurez besoin d'une température d'env. 270 - 360 °C.
La sonde de température est en principe intégrée dans l'élément chauffant et non pas dans la panne amovible. Pour cette raison, la panne de fer à souder a besoin d'un peu plus de temps pour atteindre la température préréglée.
- Lorsque vous éteignez la station de soudage après avoir soudé, appuyez d'abord sur l'interrupteur secteur (10) (0 = ARRET), avant de débrancher la fiche de la prise de courant.
d) Travaux de soudage
Ne touchez le fer à souder que par sa poignée. Ne jamais toucher la panne chaude du fer à souder ou le capuchon. Danger d'incendie ! Déposez toujours le fer à souder dans son support pendant le préchauffage et les pauses. Veillez à ce que les contacts de soudage soient propres sur la pièce.
- Mettez ensuite de l'étain sur la panne chaude. Enlevez le métal d'apport superflu avec l'éponge de nettoyage.
- Chauffez le joint à braser et ajoutez de l'étain.
- Laissez la soudure refroidir. Ne secouez pas la soudure durant le refroidissement.
- Lors du dessoudage, utilisez la pompe à dessouder
- Nettoyez la panne après toute opération de soudage à l'aide de l'éponge de nettoyage (6).
- Après la fin de la soudure, déposez le fer à souder dans son support et éteignez la station de soudage à l'aide de l'interrupteur (I = MARCHE / 0 = ARRET) (10).
- Ne jamais limer la panne, cela risque de l'endommager.
Après utilisation, laissez le fer à souder refroidir. Ne pas immerger la panne du fer à souder dans l'eau.
- Utilisez le nettoyeur à sec pour panne de soudage en laiton (9) pour nettoyer la panne lorsqu'elle est refroidie dans son support. L'étain à souder reste généralement sur la panne et la protège contre l'abrasion excessive.
e) Changement de la panne
La panne est par principe soumise à une contrainte mécanique et donc à une usure pendant l'opération de soudure. Il en résulte que la panne s'émousse, empêchant ainsi de réaliser des opérations de soudure précises sur de petits composants. Dans ce cas, il faudra remplacer la pointe émoussée par une pointe neuve.
Procédez comme suit pour remplacer la panne !
- Éteignez la station de soudage et laissez le fer à souder refroidir complètement.
- Dévissez l'écrou-raccord en métal moleté sur le fer à souder en le tournant dans le sens des aiguilles d'une montre et retirez le capuchon de support.
- Retirez la panne avec précaution hors de l'élément chauffant en céramique du fer à souder.
- L'élément chauffant en céramique ne doit pas subir de contraintes mécaniques. En cas de cassure de l'élément chauffant en céramique, la garantie sera annulée !
- Placez avec précaution une nouvelle panne sur l'élément chauffant en céramique.
- Remettez le capuchon de support en place et vissez manuellement l'écrou-raccord en métal avec précaution. Ici aussi, ne forcez pas et n'utilisez aucun outil pour visser !
Vous trouverez des pannes de rechange adaptées sous le n° de commande Conrad 1694194 (voir également la partie « Données techniques »).
10. Entretien et nettoyage
N'utilisez en aucun cas des produits de nettoyage agressifs, à base d'alcool ou toute autre solution chimique, car ceux-ci pourraient endommager le boîtier et nuire au bon fonctionnement de l'appareil.
- Hormis un remplacement occasionnel de la panne, la station de soudage ne nécessite aucune maintenance.
- Des opérations d'entretien ou des réparations supplémentaires ne sont autorisées que si elles sont effectuées par un technicien ou un atelier spécialisé. N'essayez en aucun cas d'ouvrir ou de démonter le boîtier de l'appareil ; celui-ci ne contient aucune pièce pouvant être réparée par l'utilisateur.
- Ne plongez pas l'appareil dans de l'eau pour le nettoyer.
- Pour nettoyer la surface extérieure du produit, utilisez un chiffon légèrement humide et non pelucheux. La poussière est facile à enlever au moyen d'un aspirateur et d'un pinceau propre et souple à poils longs. Utilisez seulement un peu d'eau.
- Éteignez la station de soudage avant tout nettoyage. Débranchez-la de la prise de courant. Débranchez pour ce faire la fiche d'alimentation de la prise de courant. Attendez que l'appareil refroidisse. Laissez ensuite le fer à souder et la station de soudage refroidir complètement.
- La panne ne nécessite aucun nettoyage spécial. Il suffit de la nettoyer de temps en temps pendant l'opération de soudure de tous les restes de flux de soudure ou de tout excédent de métal d'apport en vous servant de l'éponge sèche.
- Étamez bien la panne avant d'éteindre la station de soudage. Ceci permet d'éviter la corrosion de la panne.
11. Élimination des déchets
Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. À la fin de sa durée de vie, mettez au rebut l'appareil conformément aux dispositions légales en vigueur.
Vous respecterez ainsi les ordonnances légales et contribuerez à la protection de l'environnement.
12. Données techniques
Tension de service....220 – 240 V/AC, 50 Hz
Puissance....60 W
Matériau....ABS
Longueur de câble....1 m
Conditions de service ......-6 à +46 °C, 10 - 90 % humidité relative (sans condensation)
Conditions de stockage....-20 à +60 °C, 10 - 70 % humidité relative (sans condensation)
Dimensions (L x l x H)....175 x 130 x 130 mm (station de soudage)
Poids....2,65 kg
→ Pannes de rechange avec le n° de commande Conrad 1694194
