BEDIENUNGSANLEITUNG ZD-8916 Toolcraft

D Bedienungsanleitung

Digitale Lötstation 60 W ZD-8916

Best.-Nr. 1553056 Seite 2 - 13

1. Einführung ....3
2. Symbol-Erklärung ....3
3. Bestimmungsgemäße Verwendung....4
4. Lieferumfang....4
5. Merkmale und Funktionen ....4
6. Wichtige Sicherheitshinweise 5
7. Sicherheitshinweise....5

a) Allgemein....5
b) Elektrische Sicherheit....6
c) Personen und Produkt....7
d) Arbeitssicherheit....7

1. Bedienelemente....8
2. Inbetriebnahme....9

a) Vorbereitung....9
b) Umschaltung der Anzeigewerte Grad Celsius (°C) / Fahrenheit (°F)......9
c) Temperatur einstellen....10
d) Lötarbeiten....11
e) Wechsel der Lötspitze 11

1. Pflege und Reinigung 12
2. Entsorgung 12
3. Technische Daten 13

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de/kontakt

Österreich: www.conrad.at

Schweiz: www.conrad.ch

www.biz-conrad.ch

2. Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch einen elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Beachten Sie die Bedienungsanleitung!

3. Bestimmungsgemäße Verwendung

Die Lötstation ist temperaturgeregelt mit einstellbarer Lötspitzentemperatur. Es können sämtliche Lötarbeiten im Elektronikbereich mit diversen Weichloten (Blei-, Bleifrei- oder Silberlot) durchgeführt werden. Die Lötstation ist jedoch speziell für bleifreie Lote entworfen worden.

Verwenden Sie das Produkt nur zu Ein- und Auslötarbeiten. Die Lötspitze ist wechselbar. Lötarbeiten an spannungsführenden Teilen sind nicht zulässig.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

4. Lieferumfang

• 1x Lötstation
  • 1x Lötkolben
  • 1x Netzkabel
  • 1x Entlötpumpe
  • 1x Ablageständer für Lötkolben
  • 1x Trockenreiniger für Lötspitzen
  • 1x Reinigungsschwamm
  • 1x Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

5. Merkmale und Funktionen

• Lötstation mit hochpräzisem Sensor für die Temperatursteuerung
• Löttemperatur einstellbar von 160 °C bis 480 °C
• Mit dualer Temperaturanzeige in °C und °F

6. Wichtige Sicherheitshinweise

• Kinder von weniger als 3 Jahren sollten ferngehalten werden, damit sie nicht mit dem Produkt spielen.
• Kinder im Alter von 3 bis 8 Jahren dürfen das Gerät nur ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Gebrauchslage platziert oder installiert ist. Kinder im Alter von 3 bis 8 Jahren dürfen das Produkt nicht in Betrieb nehmen oder einstellen sowie Reinigung oder Benutzerwartung dürfen nicht durchgeführt werden.

7. Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

• sichtbare Schäden aufweist,

• nicht mehr ordnungsgemäß funktioniert,
• über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
• erheblichen Transportbelastungen ausgesetzt wurde.

• starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produkts haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

b) Elektrische Sicherheit

• Lassen Sie in Anwesenheit von Kindern besondere Vorsicht walten. Kinder können die Gefahren, die beim falschen Umgang mit elektrischen Geräten entstehen, nicht erkennen. Kinder könnten z.B. versuchen, Gegenstände in die Öffnungen des Produktes hineinzustecken. Es besteht Lebensgefahr durch einen elektrischen Schlag! Außerdem besteht hohe Verletzungs- bzw. Verbrennungsgefahr durch die heißen Oberflächen!
• Das Produkt darf nie mit feuchten oder nassen Händen angefasst und bedient werden. Es besteht Lebensgefahr durch einen elektrischen Schlag!
• Wickeln Sie das Netzkabel bei Betrieb vollständig ab. Ein nicht vollständig abgewickeltes Netzkabel kann zur Überhitzung führen. Es besteht Brandgefahr!
• Prüfen Sie vor dem Anschluss an das Stromnetz, ob die Anschlusswerte am Typenschild des Produktes mit denen Ihrer Hausstromversorgung übereinstimmen.
• Das Gerät ist in Schutzklasse I aufgebaut. Als Spannungsquelle darf nur eine ordnungsgemäße Schutzkontaktnetzsteckdose (230 V/AC, 50 Hz) des öffentlichen Versorgungsnetzes verwendet werden.
• Gießen Sie nie Flüssigkeiten über elektrische Geräte aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände neben das Gerät. Sollte dennoch Flüssigkeit oder ein Gegenstand ins Geräteinnere gelangt sein, schalten Sie in einem solchen Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten) und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Das Produkt darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
  • Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.
• Ziehen Sie Netzstecker nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den dafür vorgesehenen Grifflächen aus der Netzsteckdose.
• Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer den Netzstecker aus der Netzsteckdose.
• Sollte die Netzleitung Beschädigungen aufweisen, so berühren Sie sie nicht. Schalten Sie zuerst die zugehörige Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten) und ziehen Sie danach den Netzstecker vorsichtig aus der Netzsteckdose. Betreiben Sie das Produkt auf keinen Fall mit beschädigter Netzleitung.
• Ein beschädigtes Netzkabel darf nur vom Hersteller, einer von ihm beauftragten Werkstatt oder einer ähnlich qualifizierten Person ersetzt werden, um Gefährdungen zu vermeiden.
• Netzstecker dürfen nie mit nassen Händen ein- oder ausgesteckt werden.

• Stellen Sie sicher, dass beim Aufstellen das Netzkabel nicht gequetscht, geknickt oder durch scharfe Kanten beschädigt wird.

• Vermeiden Sie eine übermäßige thermische Belastung des Netzkabels durch große Hitze oder große Kälte.

• Das Produkt muss während des Betriebs immer korrekt über die Wandsteckdose geerdet sein.
• Das Produkt bleibt auch einige Zeit nach dem Betrieb heiß. Berühren Sie das Produkt während dieser Zeit nicht.
• Betreiben Sie das Produkt nicht unbeaufsichtigt.
• Bewegen, transportieren oder lagern Sie das Produkt nur dann, wenn es vollständig abgekühlt ist.
• Benutzen Sie das Produkt nur in gemäßigtem Klima, nicht in tropischem Klima.
• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen hängen bleiben kann. Es besteht Verletzungsgefahr.
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören. Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.

c) Personen und Produkt

• Befestigen Sie keine Gegenstände an der Lötstation, decken Sie die Lötstation niemals ab, es besteht Brandgefahr!
• Klopfen Sie Lötzinnreste an der Lötspitze nicht am Gehäuse der Lötstation ab, dadurch wird der Lötkolben (Heizelement) und die Lötstation beschädigt.
• Die Lötstation darf nicht feucht oder nass werden. Wenn Sie einen feuchten Schwamm zum Abstreifen der Lötspitze verwenden wollen, so darf dieser nur in der entsprechenden Öffnung der Lötkolbenablage eingelegt werden.
• Verwenden Sie den Lötkolben niemals zum Aufheizen von Flüssigkeiten.
• Trennen Sie das Produkt bei längerer Nichtbenutzung (z.B. Lagerung) von der Stromversorgung, ziehen Sie den Netzstecker aus der Netzsteckdose.
• Bewahren Sie das Produkt vor Kindern gesichert und geschützt auf.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

d) Arbeitssicherheit

• Löten Sie niemals an Bauteilen oder Bauelementen, die unter Spannung stehen. Schalten Sie vorher immer die Spannungen ab.
• Vorsicht! Beim Anfassen oder beim Löten an Kondensatoren (oder ähnlichen Bauelementen) oder damit verbundenen Leitungen/Leiterbahnen kann es zu einem lebensgefährlichen elektrischen Schlag kommen! Kondensatoren können auch noch Stunden nach dem Abschalten der Betriebsspannung geladen sein!

• Je nach Werkstück bzw. Lötvorgang ist das Werkstück durch geeignete Spannvorrichtungen zu fixieren. Dadurch haben Sie beide Hände frei für den Lötvorgang.
  • Halten Sie Ihren Arbeitsplatz sauber.

• Arbeiten Sie nur bei ausreichender Beleuchtung des Arbeitsplatzes.

• Sorgen Sie während dem Löten für eine ausreichende Belüftung. Löt- und Flussmitteldämpfe können gesundheitsschädlich sein.
• Nachdem Sie mit Lötzinn gearbeitet haben, waschen Sie Ihre Hände gründlich ab. Dies gilt vor allem bei der Verwendung von bleihaltigem Lötzinn.
• Nehmen Sie Lötzinn nicht in den Mund, essen oder trinken Sie nicht während der Lötarbeiten.
• Tragen Sie beim Löten geeignete Schutzkleidung und eine Schutzbrille.
• Flüssiges Lötzinn, Lötspritzer usw. können zu schweren Verbrennungen oder Augenschäden führen!
• Verwenden Sie beim Löten niemals Lötfette, Lötsäuren oder ähnliche Hilfsmittel. Diese führen zu einer schlechten Löststelle, außerdem können sie die Lötspitze beschädigen. Setzen Sie vorzugsweise einen Lötdraht mit Flussmittelseele (sog. Röhrenlot) ein.
• Greifen Sie beim Arbeiten mit dem Lötkolben nicht über die fühlbare Griffbegrenzung am Lötkolben. Verbrennungsgefahr!
• Löten Sie nur auf nicht-brennbaren Oberflächen. Achten Sie auf benachbarte Materialien, da diese durch die Hitze beschädigt werden können.
• Stecken Sie den heißen Lötkolben immer in die Lötkolbenablage, wenn der Lötkolben nicht benötigt wird.
• Es besteht Brandgefahr durch unvorsichtige Benutzung des Lötkolbens. Arbeiten Sie nicht mit dem Gerät an Orten mit brennbaren Materialien oder in explosionsgefährdeten Bereichen.

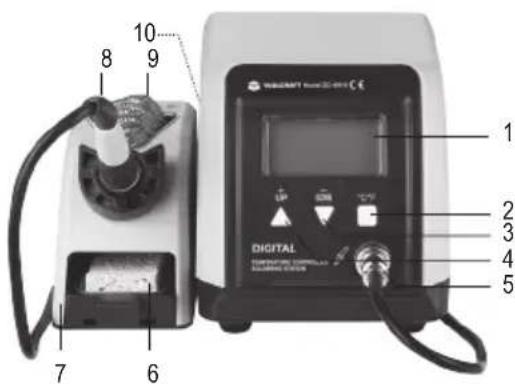

8. Bedienelemente

10 8 9 7 6 DIGITAL 1 2 3 4 5

1 Display
2 Umschalttaste der Temperatureinheit °C/°F
3 Temperaturregeltaste - DOWN
4 Temperaturregeltaste + UP
5 Anschlussbuchse ( mit eingestecktem Stecker und Anschlusskabel)
6 Reinigungsschwamm
7 Ablageständer
8 Lötkolben
9 Trockenreiniger
10 Netzschalter Ein-/Aus (I = EIN / 0 = AUS) (verdeckt Rückseite)

a) Vorbereitung

• Entpacken Sie die Lötstation und das Zubehör und kontrollieren alle Teile auf Beschädigungen. Beschädigte Teile dürfen nicht in Betrieb genommen werden.
• Platzieren Sie die Lötstation auf einer stabilen und hitzeunempfindlichen Fläche.
• Stellen Sie den Ablageständer für den Lötkolben seitlich an die Lötstation. Beachten Sie die Position der Lötstation. Rechtshänder stellen das Gerät am besten rechts von sich auf, Linkshänder auf der linken Seite. Achten Sie darauf, dass der Ablageständer auf einer feuer- und hitzebeständigen Unterlage aufgestellt wird.
• Stecken Sie den Anschlussstecker des Lötkolbens an der 4-poligen Anschlussbuchse (5) der Lötstation an. Der Stecker passt nur polungsrichtig in die Buchse. Beachten Sie Orientierung von Nut und Feder an der Buchse und am Stecker.
• Sichern Sie die Verbindung von Stecker und Buchse durch Aufschrauben und Festdrehen der Rändelmutter im Uhrzeigersinn.
• Stellen Sie den Lötkolben (8) im Ablageständer (7) ab. Der im Ablagetablett eingelegte Reinigungsschwamm (6) kann zur Reinigung von überschüssigen Lötzinns und bei Verunreinigungen der Lötspitze durch Flussmittel oder Staub zum Säubern verwendet werden.
• Verbinden Sie den Kaltgerätestecker des Netzkabels mit der Anschlussbuchse der Lötstation und den Netzstecker mit einer spannungsführenden Netzsteckdose.
• Schalten Sie die Lötstation am Netzschalter (10) ein (I = EIN / 0 = AUS). Ein Signalton ertönt und alle Displayelemente leuchten kurz auf. Das Produkt führt einen kurzen Selbsttest durch und zeigt den Wert der eingestellten Temperatur im Display (1) an. Bei Erstinbetriebnahme wird der niedrigste Wert angezeigt.

Wenn Sie das Gerät einschalten bevor der Anschlussstecker des Lötkolbens mit der 4-poligen Anschlussbuchse (5) der Lötstation verbunden ist, blinkt im Display (1) die Fehleranzeige „ERROR“. Nach dem ordnungsgemäßen Verbinden des Lötkolbens mit der 4-poligen Anschlussbuchse (5) verschwindet diese Fehlermeldung. „ERROR“ erscheint auch, wenn der Lötkolben das Ende seiner Lebensdauer erreicht hat.

b) Umschaltung der Anzeigewerte Grad Celsius (°C) / Fahrenheit (°F)

Zur Umschaltung gehen Sie wie folgt vor:

• Drücken Sie die Umschalttaste der Temperatureinheit °C/°F (2). Sie können die angezeigte Temperatureinheit zwischen Grad Celsius (°C) und Grad Fahrenheit (°F) hin- und herschalten.
• Die eingestellte Einheit wird für die Zieltemperatur „SET“ und die Momentantemperatur „TEMP.“ der Lötspitze gleichzeitig geändert.
• Die eingestellte Temperatureinheit bleibt auch nach dem Ausschalten des Geräts erhalten. Wenn Sie die Lötstation das nächste Mal einschalten, wird sie sofort wieder verwendet.

c) Temperatur einstellen

→ Sie können die gewünschte Lötspitzentemperatur auch schon einstellen bevor Sie den Lötkolben mit der Lötstation verbinden, und die Temperatur später im laufenden Betrieb anpassen.

- Stellen Sie mit den Temperaturregeltasten die gewünschte Lötspitzentemperatur ein. Beim Drücken einer der Temperaturregeltasten, schaltet das Display (1) auf die Anzeige der Zieltemperatur „SET“. Die Anzeige „TEMP.“ zeigt die aktuelle Temperatur der Lötspitze an.

• Die Temperaturregeltaste +UP (4) erhöht die Temperatur in Schritten von je 1 °C. Die Temperaturregeltaste -DOWN (3) verringert sie in Schritten von je 1 °C. Gedrückthalten dieser Tasten stellt die Temperatur in größeren Schritten schneller ein. Pieptöne ertönen in schneller Folge während des Gedrückthaltens. Die Temperatur ist in einem Bereich von 160 bis 480 °C in Schritten von 1 °C einstellbar.

- Kontrollieren Sie die eingestellte Temperatur am Display (1).

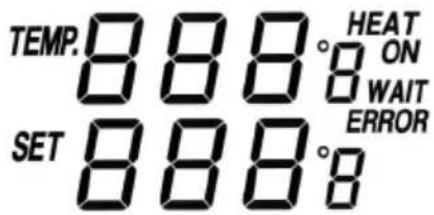

→ „HEAT ON“ zeigt an, dass die Lötpitze aufheizt. Sie können in der Anzeige „TEMP.“ verfolgen wie sich die aktuelle Temperatur entwickelt. Sie fällt oder steigt in Schritten der Anzeigauflösung, solange bis die Zieltemperatur erreicht ist. Erscheint „HEAT ON“ nicht im Display, heizt die Lötpitze nicht auf. Die Temperatur fällt dann. Wenn die absolute Differenz von eingestellter Zieltemperatur und der vom elektronischen Steuerungssystem der Lötstation gemessenen aktuellen Temperatur der Lötpitze mehr als 10 °C beträgt, erscheint „WAIT“ im Display (1). Warten Sie dann solange bis diese Anzeige wieder aus dem Display verschwindet. Die Zieltemperatur innerhalb einer akzeptablen Toleranz ist dann erreicht. Sie können mit Ihrer Arbeit beginnen.

Sollte „ERROR“ angezeigt werden, ist der Stecker des Lötkolbens möglicherweise nicht korrekt mit der Lötstation verbunden. Es besteht auch die Möglichkeit, dass das Gerät ein anderes Problem hat. Überprüfen Sie die Verbindung von Anschlussstecker und Buchse auf richtigen, festen Kontakt. Hilft dies nicht das Problem zu beheben, schalten Sie das Gerät am Netzschalter (10) kurz aus (0 = AUS) und starten es erneut (I = EIN).

- Stimmen Sie ihre Temperatureinstellung auf das verwendete Lot ab, z.B. für bleihaltiges Lot benötigen Sie eine Temperatur von ca. 270 - 360 °C.

Der Temperaturfühler ist prinzipbedingt im Heizelement integriert und nicht in der wechselbaren Lötspitze. Aus diesem Grund benötigt die Lötspitze etwas Zeit, sich auf die eingestellte Temperatur aufzuheizen.

- Wenn Sie die Lötstation nach dem Löten außer Betrieb nehmen, schalten Sie sie am Netzschalter (10) aus (0 = AUS), bevor Sie den Netzstecker ziehen.

d) Lötarbeiten

Fassen Sie den Lötkolben nur am Griff an. Berühren Sie niemals die heiße Lötspitze oder Hülse. Verbrennungsgefahr! Legen Sie den Lötkolben beim Aufheizen und während den Lötpausen immer in der Lötkolbenablage ab. Achten Sie auf saubere Lötkontakte am Werkstück.

• Verzinnen Sie die aufgeheizte Lötspitze mit Lot. Streifen Sie überschüssiges Lot am Reinigungsschwamm ab.
• Erhitzen Sie die Lötstelle und führen Lötzinn zu.
• Lassen Sie die Lötstelle abkühlen. Erschüttern Sie sie während des Abkühlens nicht.
• Beim Entlöten verwenden Sie die Entlötpumpe
• Säubern Sie die Lötspitze nach jedem Lötvorgang am Reinigungsschwamm (6).
• Nach Beendigung der Lötarbeiten legen Sie den Lötkolben im Ablageständer ab und schalten die Lötstation am Netzschalter (I = EIN / 0 = AUS) (10) aus.
• Feilen Sie die Lötspitze niemals ab; dadurch wird die Spitze zerstört.

Nach Gebrauch Lötkolben abkühlen lassen. Die Lötspitze nicht in Wasser eintauchen.

- Verwenden Sie den Trockenreiniger aus Messing (9), um die Lötspitze im erkalteten Zustand zu reinigen. Lötzinn verbleibt dabei im Allgemeinen auf der Lötspitze und schützt sie vor zu starkem Abrieb.

e) Wechsel der Lötspitze

Prinzipbedingt kommt es beim Lötvorgang zu einer mechanischen Belastung und damit auch Abnutzung der Lötspitze. Dies führt dazu, dass die Lötspitze stumpf wird und so kein präziser Lötvorgang an kleineren Bauteilen mehr möglich ist. In diesem Fall kann die Lötspitze gegen eine neue ausgetauscht werden.

Gehen Sie zum Wechsel der Lötspitze wie folgt vor:

• Schalten Sie die Lötstation aus und lassen Sie den Lötkolben vollständig abkühlen.
• Lösen Sie die gerändelte Metall-Überwurfmutter am Lötkolben durch Drehen im Uhrzeigersinn und ziehen Sie die Halterungshülse ab.
• Ziehen Sie die Lötspitze vorsichtig und gerade vom Keramik-Heizelement des Lötkolbens ab.
• Das Keramik-Heizelement darf mechanisch nicht belastet werden. Bei Bruch des Keramik-Heizelements erlischt die Gewährleistung/Garantie!
• Setzen Sie eine neue Lötspitze vorsichtig auf das Keramik-Heizelement auf.
• Stecken Sie die Halterungshülse auf und drehen Sie die Metall-Überwurfmutter vorsichtig mit der Hand fest. Wenden Sie dabei jedoch keine Gewalt an, verwenden Sie zum Festdrehen kein Werkzeug!

→ Finden Sie geeignete Ersatzlötspitzen unter der Conrad Best.-Nr. 1694194 (siehe auch unter „Technische Daten“).

10. Pflege und Reinigung

Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

• Die Lötstation ist für Sie bis auf einen gelegentlichen Wechsel einer Lötspitze wartungsfrei.
- Eine weitergehende Wartung oder Reparatur ist nur durch eine Fachkraft oder Fachwerkstatt zulässig. Es sind keinerlei für Sie zu wartende Bestandteile im Inneren des Produktes, öffnen/zerlegen Sie es deshalb niemals.
• Tauchen Sie das Produkt zum Reinigen nicht unter Wasser.
- Verwenden Sie ein leicht angefeuchtetes, faserfreies Tuch zur Reinigung der Außenseite des Produkts. Staub lässt sich mit Hilfe eines langhaarigen, weichen und sauberen Pinsels und einem Staubsauger leicht entfernen. Verwenden Sie nur wenig Wasser.
- Schalten Sie die Lötstation vor einer Reinigung aus. Trennen Sie sie von der Netzspannung. Ziehen Sie dazu den Netzstecker aus der Netzsteckdose! Lassen Sie das Produkt anschließend abkühlen. Lassen Sie den Lötkolben und die Lötstation dann vollständig abkühlen.
- Die Lötspitze benötigt keine spezielle Reinigung. Es genügt, diese während eines Lötvorgangs gelegentlich am Trockenreiniger von Flussmittelresten oder überschüssigem Lot zu reinigen.
- Bevor Sie die Lötstation ausschalten, sollte die Lötspitze gut verzinnt werden. Dies beugt einer Korrosion der Lötspitze vor.

11. Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

12. Technische Daten

Betriebsspannung....220 - 240 V/AC, 50 Hz

Leistung....60 W

Material....ABS

Kabellänge....1 m

Betriebsbedingungen....-6 bis +46 °C, 10 - 90 % relative Luftfeuchte (nicht kondensierend)

Lagerbedingungen....-20 bis +60 °C, 10 - 70 % relative Luftfeuchte (nicht kondensierend)

Abmessungen (L x B x H)....175 x 130 x 130 mm (Lötstation)

Gewicht....2,65 kg

→ Ersatzlötspitzen mit Conrad Best.-Nr. 1694194

Page

12. Technische gegevens
