BEDIENUNGSANLEITUNG ZD-8922 SE Toolcraft

D Bedienungsanleitung

SMD Heißluft Reparaturstation 2-in-1

Best.-Nr. 2621377 Seite 2 - 14

1. Einführung ....3
2. Symbol-Erklärung ....3
3. Bestimmungsgemäße Verwendung....4
4. Lieferumfang....4
5. Wichtige Sicherheitshinweise 5
6. Allgemeine Sicherheitshinweise 6

a) Allgemein....6
b) Netzkabel/Netzspannung 6
c) Betrieb 7

1. Inbetriebnahme....8

a) Düse aufsetzen/wechseln....8
b) Aufstellort/Anschluss 8
c) Ein-/Ausschalten....9
d) Temperatur einstellen 9
e) Luftmenge einstellen 9

1. Lötvorgang....10

a) Lötkolben....10
b) Heißluftdüse 11

1. Entlötvorgang....12

2. Einsatz als Heißluftgebläse 12

3. Lötspitze wechseln 12
4. Pflege und Reinigung .... 13
5. Entsorgung 14
6. Technische Daten....14

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de

Österreich: www.conrad.at

Schweiz: www.conrad.ch

2. Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch einen elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

3. Bestimmungsgemäße Verwendung

Das Produkt eignet sich für Lötarbeiten mit SMD-Bauteilen in Kombination mit geeigneten Weichloten. Die Löttemperatur ist einstellbar.

Die Spannungsversorgung erfolgt über eine haushaltsübliche Netzsteckdose.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

4. Lieferumfang

• Station
• Lötkolben
• Lötkolbenhalter
• Halterung
• 3 x Düsenaufsatz (∅ 5/8/12 mm)
• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie die neuesten Produktinformationen unter www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website.

5. Wichtige Sicherheitshinweise

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.
• Seien Sie vorsichtig bei der Verwendung des Produkts, ansonsten besteht Brandgefahr.
• Seien Sie vorsichtig, wenn Sie das Gerät an Stellen mit brennbaren Materialien verwenden.
• Erhitzen Sie nicht für längere Zeit dieselbe Stelle.
• Betreiben Sie das Produkt nicht in Räumen oder bei widrigen Umgebungsbedingungen, wo brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein können! Es besteht Explosionsgefahr!
• Beachten Sie, dass die heiße Luft zu brennbaren Materialien geleitet werden kann, welche sich nicht im Sichtfeld befinden.
• Schalten Sie die Station nach dem Gebrauch aus. Stecken Sie den Lötkolben in den Lötkolbenhalter und die Heißluftdüse in die Halterung an der Station. Lassen Sie den Lötkolben und die Heißluftdüse komplett abkühlen, bevor Sie das Produkt verstauen.
• Betreiben Sie das Produkt niemals unbeaufsichtigt.

6. Allgemeine Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

• sichtbare Schäden aufweist,

• nicht mehr ordnungsgemäß funktioniert,
• über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

• erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben des Produkts durch geschultes Personal verantwortlich zu überwachen.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

b) Netzkabel/Netzspannung

• Der Aufbau des Produkts entspricht der Schutzklasse I. Zum Betrieb des Produkts darf nur eine ordnungsgemäße Schutzkontakt-Netzsteckdose verwendet werden.

• Stellen Sie vor dem Anschluss sicher, dass die Netzspannung in Ihrer Region mit der Angabe auf dem Typenschild übereinstimmt.
  • Die Netzsteckdose, in die das Netzkabel eingesteckt wird, muss leicht zugänglich sein.

• Ziehen Sie den Netzstecker niemals am Kabel aus der Netzsteckdose.

• Wenn das Netzkabel oder das Produkt Beschädigungen aufweist, so fassen Sie es nicht an, es besteht Lebensgefahr durch einen elektrischen Schlag!
  Schalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an der das Netzkabel angeschlossen ist (zugehörigen Sicherungsautomat abschalten bzw. Sicherung herausdrehen, anschließend Fehlerstromschutzschalter (Fl-Schutzschalter) abschalten, so dass die Netzsteckdose allpolig von der Netzspannung getrennt ist).
  Ziehen Sie erst danach den Netzstecker aus der Netzsteckdose.
• Ist das Produkt beschädigt, so betreiben Sie es nicht mehr. Bringen Sie das Produkt in eine Fachwerkstatt oder entsorgen Sie es umweltgerecht.
• Ein beschädigtes Netzkabel darf nur vom Hersteller, einem Service-Techniker oder einer ähnlich qualifizierten Fachkraft ausgetauscht werden, um Gefahren vorzubeugen.
• Stecken Sie keine Gegenstände in die Lüftungsschlitze der Lötstation. Ansonsten besteht Lebensgefahr durch einen elektrischen Schlag.

c) Betrieb

• Verwenden Sie den Lötkolben niemals zum Aufheizen von Flüssigkeiten.
• Löten Sie niemals an Bauteilen oder Bauelementen, die unter Spannung stehen. Schalten Sie vorher immer die Spannung ab.
• Befestigen Sie keine Gegenstände an der Lötstation, decken Sie die Lötstation niemals ab. Ansonsten besteht Brandgefahr.
• Beim Anfassen oder beim Löten an Kondensatoren (oder ähnlichen Bauelementen) oder damit verbundenen Leitungen/Leiterbahnen kann es zu einem lebensgefährlichen elektrischen Schlag kommen. Kondensatoren können auch noch Stunden nach dem Abschalten der Betriebsspannung geladen sein.
  • Halten Sie Ihren Arbeitsplatz sauber.
• Arbeiten Sie nur bei ausreichender Beleuchtung des Arbeitsplatzes.
• Sorgen Sie während des Lötens für eine ausreichende Belüftung. Löt- und Flussmitteldämpfe können gesundheitsschädlich sein.
• Nachdem Sie mit Lötzinn gearbeitet haben, waschen Sie Ihre Hände gründlich ab. Dies gilt vor allem bei der Verwendung von bleihaltigem Lötzinn.
• Nehmen Sie Lötzinn nicht in den Mund. Essen oder trinken Sie nicht während der Lötarbeiten.
• Tragen Sie beim Löten geeignete Schutzkleidung und eine Schutzbrille. Flüssiges Lötzinn, Lötspritzer usw. können zu schweren Verbrennungen oder Augenschäden führen.
• Verwenden Sie beim Löten niemals Lötfett, Lötsäure oder ähnliche Hilfsmittel. Diese führen zu einer schlechten Lötstelle. Außerdem können diese die Lötspitze beschädigen.
• Greifen Sie beim Arbeiten mit dem Lötkolben nicht über die fühlbare Griffbegrenzung am Lötkolben. Ansonsten besteht Verbrennungsgefahr.
• Löten Sie nur auf nicht-brennbaren Oberflächen. Schützen Sie benachbarte Materialien vor Schäden durch Hitzeeinwirkung.
• Legen Sie den Lötkolben während der Lötpausen immer in den Ablageständer.

7. Inbetriebnahme

a) Düse aufsetzen/wechseln

Stecken Sie einen der drei Düsenaufsätze bis zum Anschlag auf die Heißluftdüse. Je kleiner der Düsenaufsatz, umso genauer kann gearbeitet werden (z. B. auf einer eng bestückten Platine).

Verbrennungsgefahr!

Tauschen Sie niemals einen heißen Düsenaufsatz aus. Warten Sie, bis sich die Heißluftdüse und der Düsenaufsatz komplett abgekühlt haben.

Verwenden Sie kein Werkzeug zum Wechseln, da der Düsenaufsatz ansonsten beschädigt werden kann.

Sie können die Heißluftdüse auch ohne Düsenaufsatz verwenden, falls Sie z. B. einen größeren Bereich erhitzen wollen.

b) Aufstellort/Anschluss

Schützen Sie hitzeempfindliche Oberflächen durch eine geeignete Unterlage.

Stellen Sie das Produkt niemals auf wertvolle Möbeloberflächen, Böden oder Teppiche.

Halten Sie ausreichend Abstand zu brennbaren oder leicht entflammbaren Gegenständen ein (z. B. Vorhänge).

• Platzieren Sie das Produkt auf einer waagerechten, stabilen, ausreichend großen Fläche.
• Stecken Sie die Halterung bis zum Anschlag in den Schlitz an der rechten Seite der Station.
• Stecken Sie die Heißluftdüse in die Halterung, so dass sie nicht herausfallen kann, siehe Bild rechts.

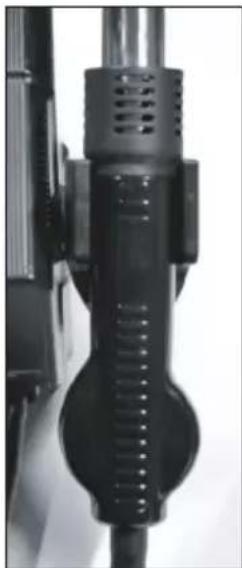

Brandgefahr!

Achten Sie darauf, dass über und hinter der Heißluftdüse genug Platz ist. Stellen Sie die Station deshalb niemals direkt vor andere Objekte.

Wenn Sie die Heißluftdüse in die Halterung einsetzen, tritt für weitere 90 Sekunden heiße Luft aus, bevor das Gebläse stoppt.

• Verbinden Sie den Stecker des Lötkolbens mit der passenden Buchse an der Station. Der Stecker passt nur in einer Ausrichtung. Wenden Sie keine Gewalt an. Sichern Sie die Verbindung mit der Überwurfmutter.
• Stecken Sie den Lötkolben in den Lötkolbenhalter.
• Verbinden Sie den Netzstecker mit einer haushaltsüblichen Netzsteckdose.

• Schalten Sie die Station über den Netzschalter auf der Rückseite ein (Schalterposition I = ein). Nach dem Einschalten erscheint OFF (aus) auf beiden Displays.
• Drücken Sie den roten Schalter an der Vorderseite der Station, um den Heizvorgang zu starten (Lötkolben = links / Heißluftdüse = rechts).

→ Wenn die Heißluftdüse in die Halterung eingesetzt ist, befindet sie sich im Standby-Modus. Auf dem Display erscheint SLP (Sleep = Schlafmodus). Der Aufheizvorgang beginnt erst, wenn Sie die Heißluftdüse aus der Halterung entnehmen.

Wenn Sie die Heißluftdüse erneut in die Halterung einsetzen, wird der Heizvorgang abgebrochen und das Gebläse stoppt nach 90 Sekunden.

Falls auf dem linken Display die Meldung EEE erscheint, schalten Sie die Station aus. Trennen Sie den Lötkolben und verbinden Sie ihn erneut mit der Station. Stellen Sie sicher, dass der Stecker ordnungsgemäß angeschlossen ist und dass die Überwurfmutter handfest angezogen ist. Schalten Sie das Produkt erneut ein. Falls die Meldung EEE weiterhin angezeigt wird, ist der Lötkolben defekt und muss ersetzt werden.

• Um den Heizvorgang zu stoppen, drücken Sie erneut den roten Schalter. Im Display erscheint OFF.
• Schalten Sie das Produkt nach der Verwendung mit dem Netzschalter auf der Rückseite komplett aus (Schalterposition O = aus).

d) Temperatur einstellen

Sie können die Temperatur für den Lötkolben und die Heißluftdüse unabhängig voneinander einstellen.

- Drücken Sie die Taste +, um die Temperatur um 1 Grad zu erhöhen.

Drücken Sie die Taste –, um die Temperatur um 1 Grad zu verringern.

Halten Sie die jeweilige Taste für einen Schnelldurchlauf gedrückt.

- Mit dem Schiebeschalter können Sie zwischen der Anzeige in Grad Celsius (°C) und Grad Fahrenheit (°F) wechseln.

e) Luftmenge einstellen

Sie können Sie Luftmenge der Heißluftdüse mit dem Drehregler einstellen.

• Drehen Sie den Drehregler nach rechts (im Uhrzeigersinn), um die Luftmenge zu erhöhen.
• Drehen Sie den Drehregler nach links (gegen den Uhrzeigersinn), um die Luftmenge zu verringern.

8. Lötvorgang

a) Lötkolben

- Wählen Sie die Temperatur entsprechend dem Lötvorgang, den Sie durchführen wollen. Die Temperatur muss in jedem Fall höher liegen als der Schmelzpunkt des Lötzinns. Damit das Lötzinn schnell schmilzt und der Lötvorgang zügig durchgeführt werden kann, sollte an der Lötstation eine um mindestens 50 °C höhere Temperatur eingestellt werden als der Schmelzpunkt des Lötzinns.

Ein zu langer Lötvorgang führt bei vielen Bauteilen zu einer Beschädigung durch die lange Hitzeeinwirkung. Es ist deshalb meist empfehlenswert, eine höhere Lötspitzen-Temperatur zu wählen, um den Lötvorgang so kurz wie möglich zu halten.

Eine zu hohe Temperatur kann aber ebenso zu Problemen bzw. einer Beschädigung des Bauteils führen.

• Müssen größere Mengen Lötzinn erhitzt werden (z. B. für eine große Lötstelle oder für eine Lötstelle mit guter Wärmeabfuhr wie einem Kühlblech), so kann eine höhere Temperatur eingestellt werden.
• Nach dem Einstellen der gewünschten Temperatur benötigt das Produkt einige Sekunden, bis die Lötspitze die gewünschte Temperatur erreicht.
• Sobald die Temperatur erreicht ist, ziehen Sie den Lötkolben aus dem Lötkolbenhalter heraus.

Verbrennungsgefahr!

Fassen Sie den Lötkolben ausschließlich am Kunststoff-Griffstück an. Fassen Sie niemals die heiße Spitze bzw. den Metallschaft an.

• Wenn das Lot die Lötspitze berührt, sollte dieses schnell schmelzen. Steigt Rauch auf, so handelt es sich hier um das verdampfende Flussmittel, das sich im Inneren des Lots befindet.
• Regeln Sie bei größeren Lötstellen die Temperatur bei Bedarf nach oben, um den Lötvorgang schneller durchführen zu können.

Verwenden Sie die höchste Temperatureinstellung nur so lange wie erforderlich, um eine übermäßige Belastung der Lötspitze zu vermeiden.

• Bei Arbeitspausen regeln Sie die Temperatur des Lötkolbens zurück. Dies spart Energie und verlängert die Lebensdauer der Lötspitze.
• Stecken Sie den Lötkolben beim Aufheizen, Abkühlen und während den Lötpausen immer in den Lötkolbenhalter.
• Achten Sie bei Lötpausen oder auch vor dem Ausschalten der Lötstation darauf, dass die Lötspitze gut verzinnt ist.
• Achten Sie auf saubere Lötkontakte des Werkstücks. Verwenden Sie ausschließlich Elektroniklot. Säurehaltiges Lot kann die Lötspitze oder das Werkstück zerstören.
• Beim Lötvorgang erhitzen Sie die Lötstelle mit der Lötspitze und führen gleichzeitig Lot zu. Entfernen Sie das Lot von der Lötstelle. Anschließend entfernen Sie die Lötspitze von der Lötstelle. Führen Sie den Lötvorgang zügig durch, da es andernfalls zu Beschädigungen des Werkstücks kommen kann (z. B. abgehobene Leiterbahnen, überhitzte Bauelemente usw.).

- Lassen Sie die Lötstelle nach dem Lötvorgang abkühlen. Bis das Lot fest wird, kann es je nach Größe der Lötstelle etwa 1 – 2 Sekunden dauern. Bewegen Sie in dieser Zeit das eingelötete Bauelement nicht, da es andernfalls eine sogenannte kalte Lötstelle entsteht.

Die Lötstelle sieht mattsilber aus, bietet keinen guten elektrischen Kontakt und keine gute mechanische Fixierung. Eine einwandfreie Lötstelle glänzt dagegen ähnlich wie Chrom.

- Säubern Sie die Lötspitze gelegentlich von Flussmittelresten (z. B. an einem angefeuchteten Schwamm). Streifen Sie die Lötspitze nur kurz ab.

Drücken Sie die Lötspitze nicht in den angefeuchteten Schwamm hinein. Halten Sie die Lötspitze auch niemals zu lange an den Schwamm, da dieser dadurch beschädigt wird.

Achten Sie immer darauf, dass der Schwamm ausreichend feucht ist. Reinigen Sie die Lötspitze niemals an einem trockenen Schwamm.

Verwenden Sie alternativ zum Schwamm einen separat erhältlichen Trockenreiniger.

Eine mechanische Beschädigung der Lötspitze zerstört die dort befindliche Schutzschicht und setzt damit die Lebensdauer stark herab. Reinigen Sie die Lötspitze deshalb nicht mit scharfkantigen Gegenständen oder einer Metallbürste.

- Befreien Sie die Lötspitze von Flussmittelresten, bevor Sie die Lötarbeiten beenden. Anschließend müssen Sie die Lötspitze verzinnen. Geben Sie etwas Lötzinn auf die Lötspitze, so dass sich ein gleichmäßiger Film von Lötzinn auf der Spitze bildet. Dies verhindert die Korrosion der Lötspitze.

Stecken Sie den Lötkolben anschließend in den Lötkolbenhalter. Schalten Sie dann die Lötstation aus.

Verbrennungsgefahr!

Der Lotkolben braucht zum vollständigen Abkühlen etwa 10 - 15 Minuten. Fassen Sie in dieser Zeit weder die Lötspitze noch den Ablageständer an.

b) Heißluftdüse

Gehen Sie wie im vorigen Unterkapitel beschrieben vor und beachten Sie zusätzlich die folgenden Hinweise:

Verbrennungsgefahr!

Fassen Sie die Heißluftdüse nur an dem Kunststoff-Griffstück an. Fassen Sie niemals die heiße Düse bzw. den Metallschaft an.

Richten Sie den heißen Luftstrahl niemals in Richtung Ihres Körpers.

Brand- und Explosionsgefahr!

Richten Sie den heißen Luftstrahl niemals auf empfindliche Materialien, brennbare Gegenstände, Gase o.ä.

Richten Sie den heißen Luftstrom aus der Düse auf die Position, wo der Lötvorgang durchgeführt werden soll. Der Abstand sollte nicht zu groß sein (da sonst die heiße Luft das Lötzinn nicht ausreichend erhitzen kann). Ein zu kurzer Abstand muss jedoch auch vermieden werden, da es sonst zu einer zu starken Erhitzung des Bauelements kommen kann.

9. Entlötvorgang

• Wenn das herauszulötende Bauteil defekt ist (z. B. ein großes IC), so können Sie die Düse direkt auf das Bauteil richten und nicht auf die Beinchen. Gerade bei Bauteilen, die auf jeder Seite Anschlussbeinchen haben, ist das Entlöten andernfalls kaum durchführbar.
• Achten Sie beim Entlöten immer darauf, dass die Leiterbahnen nicht zu lange aufgeheizt werden, da sie sich andernfalls vom Trägermaterial lösen können.
• Sobald das Lötzinn geschmolzen ist, entfernen Sie das Bauteil mit einer Zange oder Pinzette.
• Nachdem Sie das Bauteil entfernt haben, können Sie das restliche Lötzinn mit einer Entlötsaugpumpe (nicht enthalten) entfernen.

10. Einsatz als Heißluftgebläse

• Die Heißluftdüse kann auch zum Erhitzen von dazu geeigneten Gegenständen verwendet werden, z. B. zum Schrumpfen von Schrumpfschläuchen.
• Abhängig von der Größe des Gegenstands kann die Heißluftdüse mit oder ohne aufgesteckter Düse betrieben werden. Achten Sie beim Erhitzen darauf, dass keine umliegenden Bauteile/Gegenstände beschädigt werden.

Bei unsachgemäßem Umgang bzw. beim Erhitzen von nicht geeigneten Gegenständen besteht Brand-/Explosionsgefahr!

Richten Sie den heißen Luftstrahl auch niemals in Richtung Ihres Körpers, Verbrennungs-/Verletzungsgefahr!

Durch das Erhitzen von Gegenständen können giftige bzw. gesundheitsschädliche Gase entstehen. Achten Sie deshalb immer auf eine ausreichende Belüftung.

11. Lötspitze wechseln

Verwenden Sie abhängig von den Lötarbeiten eine geeignete Lötspitze.

Passendes Zubehör finden Sie unter www.conrad.com auf der zum Produkt gehörigen Internetseite. Geben Sie die Bestellnummer in die Suchleiste ein.

Verwenden Sie ausschließlich Lötspitzen, die für dieses Produkt empfohlen werden.

Beim Einsatz anderer Lötspitzen kann es zu einer falschen Temperaturmessung kommen (die tatsächliche Temperatur der Lötspitze stimmt nicht mit der Temperaturanzeige überein). Außerdem kann das Heizelement beschädigt werden. Dies führt zum Verlust von Gewährleistung/Garantie.

Beim Arbeiten an kleinen Bauteilen ist eine sehr feine Lötspitze einzusetzen. Werden dagegen Lötarbeiten an größeren Bauteilen durchgeführt, sollte eine Lötspitze mit breiterer/flacher Spitze eingesetzt werden. Eine größere Lötspitze kann mehr Wärme übertragen, wodurch sich der Lötvorgang schneller durchführen lässt.

Prinzipbedingt kommt es beim Lötvorgang zu einer mechanischen und auch thermischen Belastung der Lötspitze. Speziell bei sehr feinen Lötspitzen führt dies dazu, dass die Lötspitze mit der Zeit stumpf wird und so kein präziser Lötvorgang an kleinen Bauteilen mehr möglich ist.

Die Lebensdauer einer Lötspitze ist abhängig von verschiedenen Faktoren, z.B. können hohe Löttemperaturen zu einer starken Verkürzung der Lebensdauer führen.

Gehen Sie wie folgt vor, um die Lötspitze auszutauschen:

- Schalten Sie das Produkt aus und lassen Sie den Lötkolben vollständig abkühlen.

- Lösen Sie die geriffelte Überwurfmutter am Metallschaft des Lötkolbens. Entnehmen Sie die Überwurfmutter und die Metallhülse.

→ Durch die Aufheiz- und Abkühlvorgänge kann es vorkommen, dass die Überwurfmutter festsitzt und sich nicht mit der Hand lösen lässt.

Lösen Sie die Überwurfmutter in diesem Fall vorsichtig mit einer geeigneten Zange. Wenden Sie aber niemals Gewalt an, da es andernfalls zu einer Beschädigung des Heizelements kommen kann. Dies führt zum Verlust von Gewährleistung/Garantie.

- Ziehen Sie die Lötspitze vom Heizelement ab.

- Setzen Sie eine neue Lötspitze auf das Heizelement auf.

- Stecken Sie die Metallhülse und die Überwurfmutter auf. Drehen Sie die Überwurfmutter mit der Hand fest. Wenden Sie beim Festdrehen keine Gewalt an.

12. Pflege und Reinigung

Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung. Ziehen Sie den Netzstecker aus der Netzsteckdose.
• Lassen Sie alle Komponenten vor einer Reinigung vollständig abkühlen.
• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung der Station.
• Verwenden Sie zum Reinigen der Lötspitze keine Feilen oder Schmirgelpapier. Dies kann die Lötspitze beschädigen.
• Reinigen Sie die Lötspitze mit einem angefeuchteten Schwamm, um Flussmittel und überschüssiges Lot zu entfernen.
• Bevor Sie das Produkt ausschalten, muss die Lötspitze gut verzinnt werden. Dies beugt einer Korrosion der Lötspitze vor und erhöht deren Lebensdauer.

13. Entsorgung

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist.

Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):

• in unseren Conrad-Filialen
- in den von Conrad geschaffenen Sammelstellen
- in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gelten.

14. Technische Daten

Betriebsspannung....220 – 240 V/AC, 50 Hz

Leistungsaufnahme ....360 W

Schutzklasse ....I

Luftmenge....max. 18 Liter pro Minute

Temperaturbereich....+50 bis +480 °C (Lötkolben) +100 bis +500 °C (Heißluftdüse)

Betriebsbedingungen....-6 bis +46 °C, 10 – 90 % rF

Lagerbedingungen....-20 bis +60 °C, 10 – 90 % rF

Abmessungen (B x H x T) 115 x 120 x 175 mm

Gewicht....2,1 kg

Page

Suisse: www.conrad.ch

2. Explication des symboles

14. Technische gegevens

D Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2022 by Conrad Electronic SE.
