Marke	Toolcraft
Modell	ST-80D
Produkttyp	Digitale Lötstation
Bestellnummer	1561695
Stromversorgung	230 V / Wechselstrom, 50 Hz
Maximale elektrische Leistung	100 W
Spannung des Lötkolbens	24 V / Wechselstrom
Leistung des Lötkolbens	80 W
Temperaturbereich	150 °C bis 450 °C (einstellbar)
Aufheizzeit (25 °C auf 450 °C)	80 s
Potentialausgleichsanschluss / ESD	Anschluss Durchmesser Ø 4 mm
Sicherungstyp	5 x 20 mm
Sicherungswert	250 V, 630 mA, träge
Gewicht der Station	2 030 g
Länge des Lötkolbenkabels	ca. 100 cm
Abmessungen der Station (L x H x T)	178 x 99 x 122 mm
Abmessungen des Lötkolbenhalters (L x H x T)	158 x 85 x 71 mm
Lieferumfang	Station, Lötkolben, Halter, austauschbare Spitze, feuchter Schwamm, trockener Schwamm (Messingwolle), Netzkabel, Bedienungsanleitung
Hauptfunktionen	Temperaturregelung, 3 programmierbare PRESET-Tasten, Temperaturkorrektur, Kalibrierung
Wartung und Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen; Spitze und Schwamm bei Bedarf ersetzen; keine aggressiven Produkte
Sicherungswechsel	Ja, durch eine Sicherung des gleichen Typs und der gleichen Eigenschaften
Schutzklasse	II
Verwendungszweck	Elektroniklöten mit bleihaltigen, bleifreien oder Silberlötmitteln
Garantie	Garantie erlischt bei Nichtbeachtung der Sicherheitshinweise

Häufig gestellte Fragen - ST-80D Toolcraft

Wie kann ich die Lötspitze wechseln?

Schalten Sie die Station aus und lassen Sie den Lötkolben abkühlen. Lösen Sie die Klemmschraube, entfernen Sie die Hutmutter und ziehen Sie die Spitze vorsichtig gerade heraus. Setzen Sie die neue Spitze auf das Keramikheizelement, setzen Sie die Mutter wieder auf und ziehen Sie sie handfest an. Kalibrieren Sie dann die Station gemäß der Bedienungsanleitung.

Wie kalibriere ich die Station ST-80D?

Schalten Sie die Station aus, schließen Sie ggf. den neuen Handgriff an. Halten Sie die Tasten PRESET1 und PRESET3 gedrückt, schalten Sie dann die Station ein. Lassen Sie die Tasten los, wenn das Display 'SET:RUN' anzeigt. Die Kalibrierung dauert ca. 8 Minuten in drei Schritten. Nach Abschluss erscheint die Meldung 'SUCCESS! RESTART'; schalten Sie aus und wieder ein.

Welche Temperatur für bleihaltiges Lötzinn?

Für bleihaltiges Lötzinn stellen Sie eine Temperatur zwischen 270 °C und 360 °C ein. Die Werkseinstellungen sind 150 °C (Standby), 270 °C und 360 °C.

Kann ich die Station mit einem anderen Lötkolben verwenden?

Der mitgelieferte Lötkolbengriff ist für diese Station kalibriert. Wenn Sie den Griff ersetzen müssen, muss er für die Station geeignet sein. Sie müssen dann eine vollständige Kalibrierung durchführen.

Was tun, wenn die Sicherung beim Einschalten durchbrennt?

Schalten Sie die Station aus und ziehen Sie das Netzkabel. Ersetzen Sie die Sicherung durch eine neue des gleichen Typs (250 V, 630 mA, träge). Wenn das Problem weiterhin besteht, verwenden Sie das Gerät nicht mehr und lassen Sie es von einem Fachmann überprüfen.

Wie reinige ich die Station und den Lötkolben?

Vor der Reinigung trennen Sie die Station vom Netz und lassen Sie sie vollständig abkühlen. Verwenden Sie ein trockenes, fusselfreies Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder Lösungsmittel. Der feuchte Schwamm kann zum Reinigen der Spitze verwendet werden.

Kann ich meine eigenen Temperaturen auf die PRESET-Tasten programmieren?

Ja, stellen Sie die gewünschte Temperatur mit dem Einstellknopf ein, drücken und halten Sie dann die PRESET-Taste (1, 2 oder 3) etwa eine Sekunde lang, bis der Wert blinkt. Lassen Sie los, um zu speichern. Die Werte bleiben nach dem Ausschalten erhalten.

Die Station zeigt eine andere Temperatur als die tatsächliche Spitzentemperatur an, was tun?

Sie können die Abweichung korrigieren: Halten Sie PRESET1 und PRESET3 gleichzeitig gedrückt, bis das Display 'SET:+00' anzeigt. Verwenden Sie PRESET1 (negative Werte bis -20 °C) oder PRESET3 (positive Werte bis +30 °C) zum Ausgleich, drücken Sie dann PRESET2, um zu speichern.

Wie verwende ich den Lötkolbenhalter und den Schwamm?

Legen Sie den Lötkolben bei Nichtgebrauch in den Halter. Der feuchte Schwamm oder der Trockenreiniger (Messingwolle) wird in den Behälter des Halters gelegt, der mit der abnehmbaren Abdeckung verschlossen ist. Verwenden Sie diese zum Reinigen der Spitze. Achten Sie darauf, dass der Lötkolben nicht direkt nass wird.

Was sind die wichtigsten Sicherheitshinweise?

Arbeiten Sie an einem trockenen, gut belüfteten Ort auf einer nicht brennbaren Oberfläche. Tragen Sie Schutzbrille und Schutzkleidung. Löten Sie niemals an spannungsführenden Bauteilen. Lassen Sie den Lötkolben abkühlen, bevor Sie ihn wegräumen. Verwenden Sie Lötzinn mit Flussmittel (keine Säuren). Lesen Sie die vollständige Bedienungsanleitung.

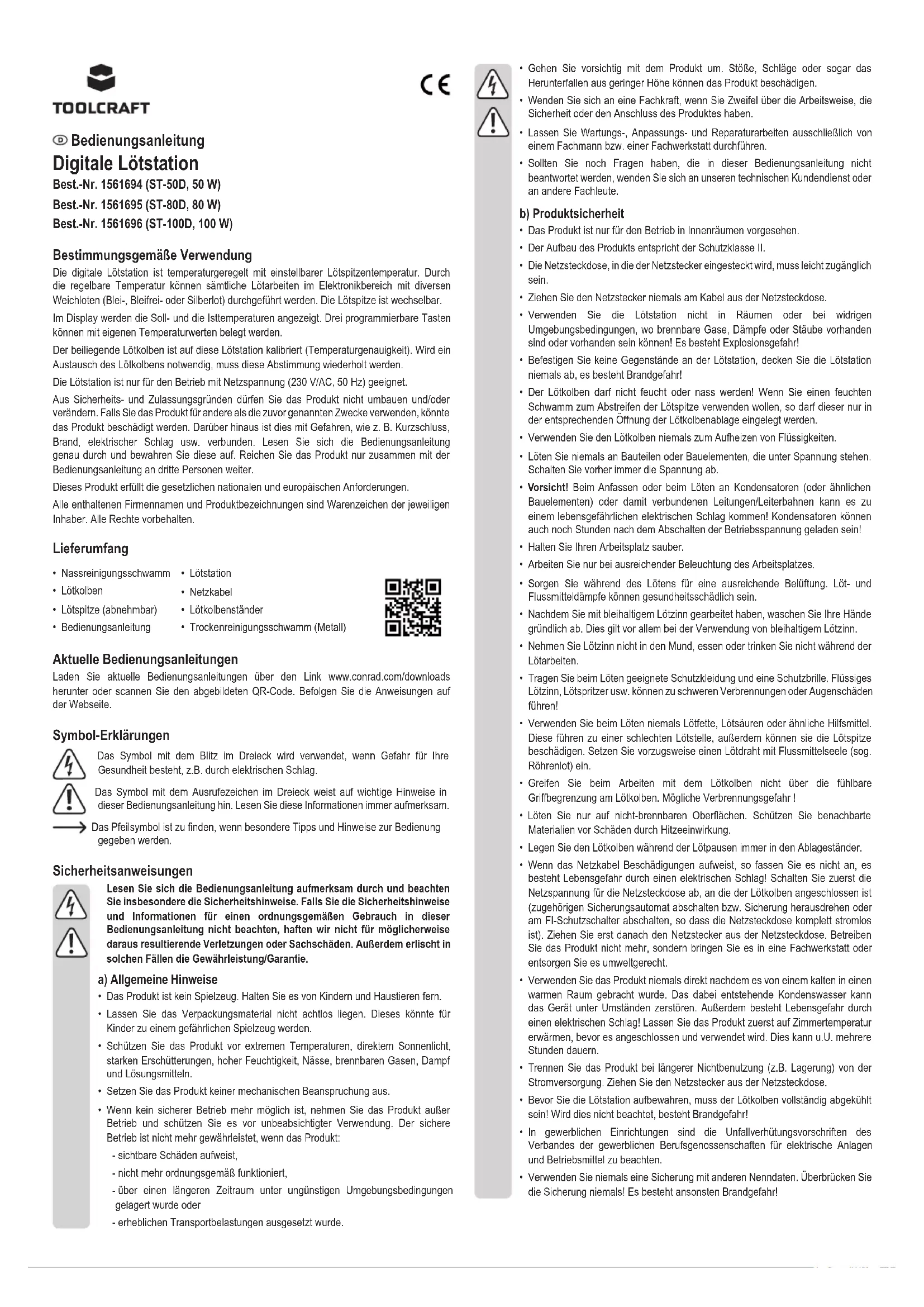

BEDIENUNGSANLEITUNG ST-80D Toolcraft

Best.-Nr.1561694 (ST-50D, 50 W)

Best.-Nr. 1561695 (ST-80D, 80 W)

Best.-Nr. 1561696 (ST-100D, 100 W)

Bestimmungsgemäß Verwendung

Die digitale Lötstation ist temperaturregel mit einstellbarer Löspitzentemperatur. Durch die regelbare Temperatur konnen sümmtliche Lötarbeiten im Elektronikbereich mit diversen Weichloten (Blei-, Bleifrei- oder Silberlot) durchgeführt werden. Die Lölspitze ist wechselbar.

Im Display werden die Soll- und die Isttemperatoren angezeigt. Drei programmierbare Tasten können mit eigenen Temperaturwerten belegt werden.

Der beiliegende Lötkolben ist auf diese Lötstation kalibriert (Temperaturgenaigung). Wir ein Austausch des Lötkolbens notwendig, muss diese Abstimmung wiederholt werden.

Die Lötstation ist nur für den Betrieb mit Netzspannung (230 V/AC, 50 Hz) geeignet.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere als die zuvor genommen Zwecke verwenden, konnte das Produkt beschädigt werden. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischer Schlag usw. verbunden. Lesen Sie sich die Bedienungsanleitung möglich durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Lieferumfang

Nassreinigungsschwamm

• Lötstation

Lötkolben

-Netzkel

Lötspitze (abnehmbar)

Lötkolbenständner

Bedienungsanleitung

Trockenreinigungsschwamm (Metall)

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Website.

Symbol-Erklärungen

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für ihre Gesundheit besteht, z.B. durch elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.

Das Pfeilsymbol ist zu finden, wenn besondere Tipps und Hinweise zur Bedienung gegeben werden.

Sicherheitsanweisungen

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitschinweise. Falls Sie die Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch in dieser Bedienungsanleitung nicht beachten, haften wir nicht für möglicherweise daraufus resultierende Verletzungen oder Sachschäden. Außen dem erlischt in solchen Fälle die Gewährleistung/Garantie.

a) Allgemeine Hinweise

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses konnte für Kinder zu einem gefährlichen Spielzeug werden.
  Schützen Sie das Produkt vor extremen Temperatoren, direktem Sonnenlicht, starken Erschüttungen, hoher Feuchtigkeit, Nasse, brennbaren Gasen, Damp und Lösungsmittel.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein{sicherer Betrieb mehr möglich ist,nehmen Sie das Produkt außer Betrieb und schätzen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

-sichtbare Schaden aufweist,
- nicht mehr ordnungsgemäß Funktioniert,
- über einen längeren Zeitraum unter umgūnstigen Umgebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Stöße, Schläge oder soccer das Herunterfallen aus geringer Höhe konnen das Produkt beschädigen.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführten.
• Sollen Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

b) Produktssicherheit

• Das Produkt ist nur für den Betrieb in Innenräumen vorgesehen.
• Der Aufbau des Produkts entspricht der Schutzklasse II.
  Die Netzsteckdose, in die der Netzstecker eingesteckt wird, muss leicht zuganglich sein.
• Ziehen Sie den Netzstecker niemals am Kabel aus der Netzsteckdose.
• Verwenden Sie die Lötstation nicht in Räumen oder bei widrigen Umgebungsbedingungen, wo brennbare Gase, Dämpfe oder Stäube vorhanden sind odervorhanden sein konnen! Es besteht Explosionsgefahr!
• Befestigen Sie keine Gegenstände an der Lötstation,decken Sie die Lötstation niemals ab,es besteht Brandgefahr!
• Der Lötkolben darf nicht feucht oder Nass werden! Wenn Sie einen feuchten Schwamm zum Abstreifen der Lötspitze verwenden sollen, so darf dieser nur in der entsprechenden Öffnung der Lötkolbenablage eingelegt werden.
• Verwenden Sie den Lötkolben niemals zum Aufheizen von Flüssigkeiten
• Loten Sie niemals an Bauteilen oder Baulementen, die unter Spannung stehen. Schalten Sie vorher immer die Spannung ab.
  Vorsicht! Beim Anfassen oder beim Lieten an Kondensatoren (oder ähnlichen Bauelementen) oder damit verbundenen Leitungen/Leiterbahnen kann es zu einem lebensgefährlichen elektrischen Schlag kommt! Kondensatoren können auch noch Stunden nach dem Abschalten der Betriebsspannung geladen sein!
• Halten Sie ihren Arbeitsplatz sauber
• Arbeitsen Sie nur bei ausreichender Beleuchtung des Arbeitsplatzes.
  Sorgen Sie während des Lottiens für eine ausreichende Belüfung. Löt- und Flussmitteldämpfe können gesundheitsschädlich sein.
• Nachdem Sie mit bleihaltigem Lutzinn garbeitet haben, waschen Sie ihre Hande gründlich ab. Dies gilt vor allem bei der Verwendung von bleihaltigem Lutzinn.
• Nehmen Sie Lötzinn nicht in den Mund, essen oder trinken Sie nicht während der Lötarbeiten.
• Tragen Sie beim Loten geeignete Schutzkleidung und eine Schutzbrille. Flüssiges Lützinn, Lotspritzer usw. konnen zu schweren Verbrennungen oder Augenschäder führen!
• Verwenden Sie beim Loten niemals Loffette, Lotsauren oder ähnliche Hilfsmittel. Diese führen zu einer schlechten Lottelle, außer dem konnen sie die Lotspitze beschädigten. Setzen Sie vorzugsweise einen Lötdraht mit Flussmittelseele (sog. Röhrenlot) ein.
• Greifen Sie beim Arbeitsen mit dem Lötkolben nicht über die fuhlbare Griffbegrenzung am Lötkolben. Mögliche Verbrennungsgefahr!
• Loten Sie nur auf nicht-brennbaren Oberflächen. Schützen Sie benachbarte Materialien vor Schäden durch Hitzeeinwirkung.
• Legen Sie den Lötkolben während der Lötpausen immer in den Ablagestand.
• Wenn das Netzkabel Beschäftigungen aufweist, so fassen Sie es nicht an, es besteht Lebensgewahr durch einen elektrischen Schlag! Schalten Sie zuerst die Netzspannung fur die Netzsteckdose ab, an die der Lötkolben angeschlossen ist (zugehörigen Sicherungsautomat abschalten bzw. Sicherung herausdrehen oder am Fl-Schutzschalter abschalten, so dass die Netzsteckdose komplet stromlos ist). Ziehen Sie erst danach den Netzstecker aus der Netzsteckdose. Betreiben Sie das Produkt nicht mehr, sondern bringen Sie es in eine Fachwerkstatt oder entsorgen Sie es umweitgerecht.
• Verwenden Sie das Produkt niemals direkt nach dem es von einem kalten in einen warmen Raum gebracht wurde. Das bereits entstehende Kondenswasser kann das Gerat unter Umständen zerstehen. Außen dem besteht Lebensgefahr durch einen elektrischen Schlag! Lassen Sie das Produkt zuerst auf Zimmertemperatur erwärmen, bevor es angeschlüssen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.
• Trennen Sie das Produkt bei längerer Nichtbenutzung (z.B. Lagerung) von der Stromversorgung. Ziehen Sie den Netzstecker aus der Netzsteckdose.
• Bevor Sie die Lötstation aufbewahren, muss der Lötkolben vollständig abgekühlt sein! Wird dies nicht beachet, besteht Brandgefahr!
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
• Verwenden Sie niemals eine Sicherung mit anderen Nenndaten. Überbrücken Sie die Sicherung niemals! Es besteht ansonsten Brandgefahr!

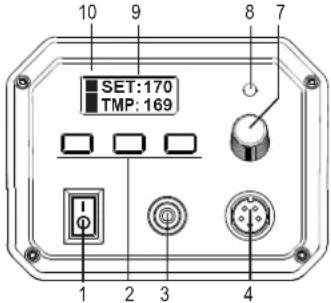

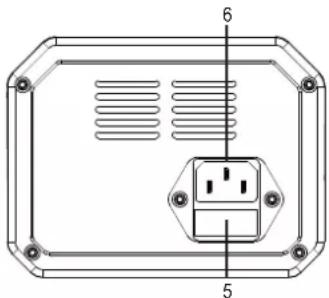

Bedienelemente Basisstation

1 Ein/Aus-Schalter
2 Multifunktions- / PRESET-Tasten
3 ESD-Anschluss
4 Lottkolbenanschluss
5 Sicherungsfach

6 Stromanschluss
7 Temperaturregler
8 Status LED for Temperaturregelung
9 Beleuchtes Display
10 Anzeigebalken für die Abweichung zwischen Soll- und Ist-Wert der Lottspitzentemperatur

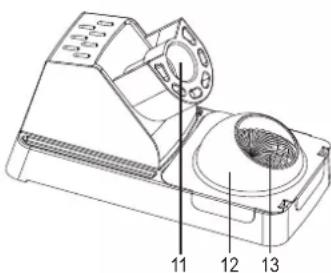

Lötkolbenständer

Lötkolben

11 Lottkolbenhalter
12 Abnehmbare Schutzhaube
13 Nass-/Trockenschwamm (Trockenschwamm abgebildet)
14 Anschlusskabel

15 Heizelement-Verschlusssschraube
16 Verschlusssschaube Lotspitze
17 Lotspitze (abnehmbar)
18 Lottkolbenstecker

Inbetriebnahme

a) Lötkolbenständer

• Wahlen Sie eine waagerechte, stable, ausreichend große Fläche aus, die welt genug von entzündlichen Gegenständen entfern ist.
• Entfernen Sie das Schutzgummi von der Lotspitze des Lottkolbens. Dieses dient nur als Transportschutz und wird nicht mehr besteht.
• Vergewissern Sie sich, dass die Verschlusssschraube an der Lölspitze festgezogen ist (zum Festziehen kein Werkzeug benutzen!).
• Den Trockenreiniger (Messingwolle) oder den Nassreinigungsschwamm in den Behalter legend und mit der abnehmbaren Schutzhaube abdecken.
• Setzen Sie den Lötkolben in den Halter ein.

b) Verbinden des Lötkolbens mit der Station

• Stellen Sie sichere, dass die Basisstation nicht an eine Steckdose angeschlossen ist.
• Führn Sie den Stecker des Lötkolbenkabels in den Anschluss an der Basisstation ein und schrauben Sieihn von Hand fest (keine Werkzeuge verwenden!).
• Verbinden Sie den hochimpendanten Potenzialausgleichsanschluss über ein geeignetes Kabel mit ihrem ESD-Arbeitsplatz, sofern zutreffend.
• Verbinden Sie den Netzstecker mit einer geerdteten Steckdose.

Betrieb

Steigt Rauch auf, so handelt es sich hier um das verdampfende Flussmittel, das sich im Inneren des Lots befindet. Achten Sie auf eine ausreichende Belüfung in dem Bereich.

1. Schalten Sie die Lötstation über den Netzschalter ein. Die LED über dem Temperaturregler (Einstellknopf) soll blinken und damit den Betrieb der Heizung anzeigen.

2. Stellen Sie am Temperaturregler die gewünschte Lötspitzentemperatur ein (ca. 270 - 360 °C für bleihaltiges Lot).

3. Alternativ konnen Sie die Temperatur auch über die Funktionstaten (PRESET 1-3) durch einfaches Drücken einstellen. Die Tasten sind mit folgenden Temperaturwerten vorprogrammiert:

Preset Temperatur (°C)
1 150 (Standby)
2 270
3 360

Der Lötkolben besteht etwas Zeit, um auf die eingestelle Temperatur zu kommt. Warten Sie etwa 2 - 3 Minuten, bevor Sie den ersten Lötvorgang durchführten.

Während der Aufheizphase blinkt die LED über dem Drehregler in kurzen Abständen. Wenn die eingestellte Temperatur erreicht ist, blinkt die LED in langen Abständen.

1. Nach Beendigung der Lötarbeiten setzen Sie den Lötkolben wieder in den Halter ein. Schalten Sie die Lötstation ab.

Bei Arbeitspausen regeln Sie die Temperatur des Lötkolbens herunter. Dies spart Energie und verlangert die Lebensdauer der Lötspitze.

Ein verbrauchter Nass-/Trockenreiniger kann durch einen neuen ausgelaucht werden. Diese ist als Zubehör (siehe z.B. im Internet unter www.conrad.com auf der jeweiligen Produktseite) erhältlich. Gleiches gilt für den Schwamm.

a) Zuordnen von Solltemperaturen zu Tasten

Jeder der drei multifunktionalen Tasten konnen Sie eigene Temperaturen zuweisen. Die Werkseinstellungen werden dadurch überschieden.

1. Die gewünschte Temperatur stellen Sie mit dem Temperaturregler ein.
2. Drücken Sie die gewünschte PRESET-Taste und halten Sie sie gedrückt fest (PS2 bei thisem Beispiel).
3. Nach etwa einer Sekunde blinkt der eingestellte Wert nach PS2 3 mal und im Display stehen folgenden:

PS2:280 _TMP:441

1. Der obere Wert hinter PS1 / PS2 / PS3 zeigt die Solltemperatur für den jeweiligen Speicherplatz an.
2. Nach dem Loslassen der PRESET-Taste wird der neue Wert abgespeichert. Wiederholen Sie dies bei den übrigen Tasten.
3. Die gespeicherten Werte bleiben auch nach dem Ausschalten erhalten.

b) Korrektur der Lottspitzentemperatur

Die Temperaturanzeige wird mit 0^ Abweichung auf die Lotspitzen kalibriert. Bei Verwendung anderer Lotspitzen weicht die Temperaturanzeige von der tatsächlichen Lotspitzentemperatur ab. Liegt beisplesiweise eine Abweichung von 10^ vor, werden 270^ als Temperatur angegeben, obwohl die Lotspitze tatsächlich eine Temperatur von 260^ hat.

These Abweichung kann an der Lötstation kompensiert werden.

• Halten Sie PRESET 1 und PRESET 3 gleichzeitig gedrückt.
• Lassen Sie beide Tasten los, wenn Folgendes im Display erscheint:

SET:+00 TMP:---

• PRESET 1 für negative Werte bis -20 °C drucken.
• PRESET 3 für positive Werte bis +30 °C drücken.

Zum Speichern PRESET 2 drucken.

SET:280 TMP<279

Der Pfeil hinter „TMP" weist auf eine aktive Wertkorrektur hin (< negativ / > positiv).

Ein negativer Wert beweutet, dass die Lotspitze dem Heizelement Wärme entzieht. Für die Solltemperatur wird eine höhere Wärmeabgabe besteht. Bei einem positiven Wert ist das Gegenteil der Fall.

Nach Ausschalten der Basisstation bleiben die Einstellungen erhalten.

c) Kalibrierung

Die Lötstation wurde ab Werk auf den mitgelieferten Lötkolben abgestimmt (kalibriert). Falls der Lötkolben einmal ersetzt oder gewechselt werden muss, ist eine erneute Kalibrierung erforderlich. Der Vorgang dauert ca. 8 Minuten und ist in drei Stufen unterheit.

Stufe 1

1. Schalten Sie die Lötstation aus und halten Sie den Lötkolben abkühlen.
2. Schlieben Sie den neuen Lötkolben an die Basisstation an, und setzen Sie dann die Spitze in den Halter ein.
3. Halten Sie bei ausgeschalten Gerät die Tasten PRESET 1 und PRESET 3 gedrückt.
4. Halten Sie die Tasten weiterhin gedrückt und schalten Sie die Lölstation ein.
5. Lassen Sie bereits Tasten los, wenn im Display Folgenden stehen:

SET:RUN TMP:015

Das Kalibrierprogramm startet mit einer Aufheizphase. Diese dauert ca. drei Minuten und wird durch einen Countdown von 18 bis 1 in der TMP-Zeile angezeigt. Nach dieser Zeit betragt die Lotsplitzentemperatur ca. 270 bis 400^ .

Stufe 2

Die zweite Stufe startet automatisch.

Die Temperatur der Lotspitze wird geregelt.
- Dies wird erneut durch einen Countdown von 30 bis 0 angezeigt.
- Nach ca. fünf Minuten ist die Lotsprittemperatur stabil. Die Temperatur liegt bzw. unter 400^ .

Luftzüge müssen beim Kalibrieren vermieden werden. Die Kalibrierung kann dadurch negativ beeinflusst werden.

Stufe 3

Die dritte Stufe startet automatisch.

Die Temperaturen werden gemessen und eingestellt.
- Das Display gezigt folgenden Bild.

SET:150 -TMP:-

Die ,TMP"-Zeile zeigt drei Striche, die ,SET" Zeile zeigt den Wert des Temperaturreglers - abhängig von seiner aktuellen Position.
- Messen Sie nun mit einem prazisen Messfuhler die Temperatur an der Lölspitze und lesen die tatsächliche Temperatur am Thermometer ab.
Verwenden Sie zur Messung einen kleinen Messfuher, da großflächige Führer das Messergebnis verfüllschen können. Gut geeignet sind Wärmesensoren vom Typ K.
- Stellen Sie am Temperaturregler den abgelesenen Wert ein. Durch Drehen des Temperaturreglers ändert sich der Wert in der "SET" Linie.

SET:170
-TMP:---

• Drücken Sie ganz kurz die Taste PRESET 2. Das Einstellmenü wird beendet und im Display erscheint die aktuelle Lotspitzentemperatur.

SET:170
TMP:169

• Auf das Kalibrierende folgt die Meldung "SUCCESS! RESTART" (ERFOLG! NEUSTART).
  Um neu zu starten, schalten Sie die Lötstation aus und an.
  Falls die Kalibrierung versehentlich gestartet wurde, können Sie diese jederzeit abbrechen, bevor Sie die Taste PRESET 2 drücken. Die eingestillten Werte bleiben erhalten.

Austauschen der Lottspitze

1. Schalten Sie die Lötstation aus und halten Sie den Lötkolben vollständig abkühlen.
2. Losen Sie die Verschlusssschraube für die Lötspitze am Lötkolben undziehen Sie die Halterung ab.
3. Ziehen Sie die Lötspitze vorsichtig und geradlinig vom Keramik-Heizelement des Lötkolbens ab.
4. Setzen Sie eine neue Lotsplitze in das Keramik-Heizelement ein.
5. Ziehen Sie die Überwurfmutter anschließend wieder fest. Wenden Sie beim Festdrehne keine Gewalt an, benutzen Sie kein Werkzeug!
6. Kalibrieren der neuen Spitze (siehe "Kalibrierung").

Das Keramik-Heizelementarf mechanismisch nicht belastet werden. Bei einem Bruch des Keramik-Heizelements erlischt die Gewährleistung/Garantie!

Reinigung und Pflege

Die Lötstation ist für Sie bis auf einen gelegentlichen Wechsel einer Lölspitze wartungsfrei.

• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung und halten Sie es abkühlen.
• Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lösungsmittel, da diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können.
• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfrejes Tuch.

Sicherungswechsel

1. Schalten Sie das Gerät aus. Ziehen Sie dazu den Netzstecker aus der Netzsteckdose.
2. Hinten an der Lötstation befindet sich der Sicherungshaller mit der eingesetzten Schmelzsicherung.
3. Ziehen Sie den Sicherungshalter mit einem geeigneten Schraubendreher Heraus.
4. Ersetzen Sie die defekte Sicherung durch eine neue Sicherung vom gleichen Typ und mit den gleichen Werten (siehe Kapitel „Technische Daten").

Sollte die Sicherung nach der Inbetriebnahme der Lötstation erneut auslösen, so schalten Sie die Lötstation aus undziehen Sie den Netzstecker aus der Netzsteckdose. Betreiben Sie Lötstation nicht mehr, sondern halten Sie sie von einem Fachmann überprüfen.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten ihren Beitrag zum Umweltschutz.

Technische Daten

Löststation-Typ	ST-50D	ST-80D	ST-100D
Best.-Nr.	1561694	1561695	1561696
Betriebsspannung	230 V/AC, 50 Hz
Leistungsaufnahme	max. 65 W	max. 100 W	max. 118 W
Lötkolbenspannung	24 V/AC
Lötkolbenleistung	50 W	80 W	100 W
Lötspitzentemperatur	150 °C bis 450 °C (einstellbar)
Aufheizdauer (25 °C bis 450 °C)	120 s	80 s	60 s
ESD-/Potentialausgleichsbuchse	Buchsendurchmesser (Ø 4 mm)
Sicherungstyp	5 x 20 mm
Sicherungswert	250 V, 400 mA, träge	250 V, 630 mA, träge	250 V, 630 mA, träge
Gewicht der Lötstation	1.750 g	2.030 g	2.350 g
Kabellänge des Lötkolbens	ca. 100 cm
Abmessungen der Lötstation(B x H x T)	122 x 99 x 178 mm
Abmessungen desLötkolbenständers(B x H x T)	71 x 85 x 158 mm

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokepie. Mikroverfilmmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürften den schrittlichen Genehmigung des Herausgebers. Nachdruck, auch auszugswäte, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2017 by Conrad Electronic SE. *1561694-6 v5.1219.02 dm.4L

Artikelnr. 1561696 (ST-100D, 100 W)

Beoogd gebruik
