BEDIENUNGSANLEITUNG RST-280 Toolcraft

D Bedienungsanleitung

RST-280 Entlötstation

Best.-Nr. 2617831

D Inhaltsverzeichnis

1 Herunterladen von Bedienungsanleitungen.... 4
2 Bestimmungsgemäße Verwendung.... 4
3 Lieferumfang.... 4
4 Symbolerklärung.... 4
5 Sicherheitshinweise 5

5.1 Zuerst lesen! 5
5.2 Persönliche Sicherheit.... 5
5.3 Allgemein.... 5
5.4 Handhabung.... 6
5.5 Betriebsumgebung 6
5.6 Bedienung 6
5.7 Netzkabel 6
5.8 Lötkolben 7
5.9 Heißluftpistole.... 7
5.10 Zubehörteile 7
5.11 Ersatzteile.... 7

6 Produktübersicht.... 8

6.1 Hauptgerät.... 8
6.2 Display.... 9

7 Einrichtung.... 10

7.1 Montage des Heißluftpistolenhalters.... 10
7.2 Einrichten des Lötkolbens 10

8 Globale Einstellungen.... 10

8.1 Globale Einstellungen vornehmen 10
8.2 Verfügbare globale Einstellungen 10

8.2.1 Tastenton 10
8.2.2 Temperatureinheit 10
8.2.3 Passwortschutz 10

9 Heißluftstation.... 11

9.1 Betriebsmodi 11
9.2 Bedienung der Heißluftpistole 11
9.3 Sperren der Betriebseinstellungen.... 12
9.4 Aktivieren der Düsenkühlung 12
9.5 Einstellen der Temperatur 12
9.6 Einstellen der Luftmenge.... 13
9.7 Einstellen des Betriebstimers 13
9.8 Kalibrieren der Temperatur 13
9.9 Verwenden von Standard-Schnelltasten 13
9.10 Zuweisen von benutzerdefinierten Schnelltasten.... 14

10 Lötkolben 14

10.1 Betriebsmodi 14
10.2 Bedienung des Lötkolbens 14
10.3 Einstellen eines Schlaftimers 15
10.4 Kalibrieren der Temperatur 15
10.5 Sperren der Betriebseinstellungen.... 16
10.6 Verwenden von Standard-Schnelltasten 16
10.7 Zuweisen von benutzerdefinierten Schnelltasten 16

11 Werkseinstellungen 17

11.1 Werkseinstellungen wiederherstellen.... 17
11.2 Werkseinstellungen.... 17
11.3 Werksschnelltasten – Heißluftpistole 17
11.4 Werksschnelltasten – Lötkolben.... 17

12 Reinigung.... 18

12.1 Reinigen des Hauptgeräts.... 18
12.2 Reinigen der Heißluftpistole 18
12.3 Reinigen des Lötkolbens 18

13 Fehlerbehebung.... 18

13.1 Fehlerbehebung bei der Heißluftpistole 18
13.2 Fehlerbehebung bei dem Lötkolben.... 18

14 Wartung 19

14.1 Auswechseln der Lötkolbenspitze 19
14.2 Auswechseln der Sicherung des Hauptgeräts 19

15 Entsorgung 20

16 Technische Daten.... 20

16.1 Hauptgerät.... 20
16.2 Heißluftpistole.... 20
16.3 Lötkolben.... 21
16.4 Lötkolbenhalterung.... 21
16.5 ESD-Kabel.... 21

17 Ersatzteile 21

1 Herunterladen von Bedienungsanleitungen

Verwenden Sie den Link www.conrad.com/downloads (oder scannen Sie den QR-Code), um die komplette Bedienungsanleitung herunterzuladen (oder neue/aktuelle Versionen, wenn verfügbar). Folgen Sie den Anweisungen auf der Webseite.

2 Bestimmungsgemäße Verwendung

Bei diesem Produkt handelt es sich um eine Entlötstation. Das Produkt ist für das Entlöten und Löten von an Oberflächen montierten elektronischen Bauteilen bestimmt.

Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es also nicht im Freien.

Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.

Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Produkt beschädigt werden.

Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer, Stromschlag oder anderen Gefährdungen führen.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/oder verändern.

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

3 Lieferumfang

Hauptgerät
Lötkolben
Lötkolbenständer
Erdungskabel
Heißluftpistolenhalter
4 x Heißluftdüsen
Netzkabel
Bedienungsanleitung

4 Symbolerklärung

Folgende Symbole befinden sich auf dem Produkt/Gerät oder im Text:

Dieses Symbol warnt vor Gefahren, die zu Verletzungen führen können.

Dieses Symbol warnt vor gefährlicher Spannung, die zu Verletzungen durch einen elektrischen Schlag führen kann.

Das Produkt darf nur in trockenen, geschlossenen Innenräumen verwendet und betrieben werden. Es darf weder feucht noch nass werden.

5 Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung enthaltenen Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Verletzungen oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

5.1 Zuerst lesen!

• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränktem physischem, sensorischem oder geistigem Leistungsvermögen oder einem Mangel an Erfahrung und Fachkenntnis verwendet werden, wenn sie unter Aufsicht stehen oder Anweisungen hinsichtlich der sicheren Verwendung des Geräts erhalten haben und die damit verbundenen Gefahren kennen.
• Kinder dürfen mit diesem Produkt nicht spielen.
  ■ Reinigungs- und Wartungsarbeiten dürfen von Kindern nur dann vorgenommen werden, wenn sie dabei unter ständiger Aufsicht stehen.

5.2 Persönliche Sicherheit

Arbeiten Sie niemals unter dem Einfluss von Alkohol oder Medikamenten.
Spritzer von Lötzinn können zu schweren Verbrennungen oder Augenschäden führen. Tragen Sie beim Löten/Entlöten stets geeignete Schutzkleidung und eine Schutzbrille.
■ Verschlucken Sie kein Lötzinn. Essen oder trinken Sie nicht während der Lötarbeiten.
Waschen Sie sich nach der Arbeit mit Lötzinn gründlich Ihre Hände.
■ Stellen Sie beim Löten eine ausreichende Belüftung sicher. Dämpfe können Ihre Gesundheit schädigen.

5.3 Allgemein

Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
■ Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können, wenden Sie sich an unseren technischen Kundendienst oder an sonstiges Fachpersonal.
Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

5.4 Handhabung

Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen aus geringer Höhe können das Produkt beschädigen.

5.5 Betriebsumgebung

Stellen Sie das Produkt auf eine saubere, ebene und nicht brennbare Oberfläche von ausreichender Größe.
Schützen Sie das Produkt vor Vibrationen.
Halten Sie entflammbare oder brennbare Materialien (Beispiel: Vorhänge) fern, um einen Brand zu vermeiden.
Betreiben Sie das Produkt immer auf einer nicht brennbaren und hitzebeständigen Oberfläche.
Stellen Sie das Produkt nicht auf hochwertige Möbelstücke, ohne diese zuvor zu schützen. Anderenfalls kann dies zu Kratzspuren, Druckstellen, Verfärbungen und Brandstellen führen.
■ Stellen Sie eine ausreichende Beleuchtung sicher.
■ Halten Sie Ihren Arbeitsbereich stets sauber und aufgeräumt.
- Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Gasen, Dämpfen und Lösungsmitteln.
Schützen Sie das Produkt vor hoher Feuchtigkeit und Nässe.
Schützen Sie das Produkt vor direkter Sonneneinstrahlung.

5.6 Bedienung

Sollten Sie Zweifel bezüglich des Betriebs, der Sicherheit oder dem Anschließen des Produkts haben, wenden Sie sich an einen Fachmann.
Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon ab, das Produkt selbst zu reparieren. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

– sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.

5.7 Netzkabel

Verändern oder reparieren Sie keine Komponenten der Stromversorgung, einschließlich Netzstecker, Netzkabel und Netzteile. Verwenden Sie keine beschädigten Komponenten. Lebensgefahr durch Stromschlag!

Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.
Der Netzstecker darf niemals mit feuchten Händen an die Netzsteckdose angeschlossen oder von dieser getrennt werden.
Ziehen Sie niemals am Netzkabel, um das Gerät von der Netzsteckdose zu trennen. Ziehen Sie ihn stets mit den dafür vorgesehenen Griffflächen aus der Netzsteckdose.
Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose.
Ziehen Sie aus Sicherheitsgründen bei einem Gewitter den Netzstecker aus der Steckdose.
Sorgen Sie dafür, dass das Netzkabel nicht eingeklemmt, geknickt, durch scharfe Kanten beschädigt oder mechanischen Beanspruchungen ausgesetzt wird.

■ Vermeiden Sie eine übermäßige thermische Belastung des Netzkabels durch große Hitze oder große Kälte.
Nehmen Sie auch keine Änderungen daran vor. Wenn Sie dies nicht beachten, kann das Netzkabel beschädigt werden. Ein beschädigtes Netzkabel kann zu einem tödlichen Stromschlag führen.
Sollte das Netzkabel Beschädigungen aufweisen, berühren Sie es nicht.
- Schalten Sie zuerst die zugehörige Netzsteckdose stromlos (z. B. über den zugehörigen Sicherungsautomaten) und ziehen Sie danach den Netzstecker vorsichtig aus der Netzsteckdose.
– Nehmen Sie das Produkt unter keinen Umständen mit einem beschädigten Netzkabel in Betrieb.
Ein beschädigtes Netzkabel darf nur vom Hersteller, einer vom Hersteller beauftragten Werkstatt oder einer ähnlich qualifizierten Person ausgetauscht werden, um jegliche Gefährdungen zu vermeiden.
Achten Sie darauf, dass das Kabel nicht eingeklemmt, geknickt oder durch scharfe Kanten beschädigt wird.
Verlegen Sie Kabel immer so, dass niemand darüber stolpern oder sich in ihnen verfangen kann. Bei Nichtbeachtung besteht Verletzungsgefahr.

5.8 Lötkolben

Legen Sie den Lötkolben immer in den Ständer/Halter, wenn Sie ihn nicht verwenden.
Lassen Sie den Lötkolben nicht unbeaufsichtigt, wenn er eingeschaltet ist.
Berühren Sie nicht die heiße Spitze des Lötkolbens, um Verbrennungen zu vermeiden.
■ Halten Sie die Lötspitze immer vom Netzkabel fern.
■ Schalten Sie den Lötkolben aus, wenn Sie ihn für längere Zeit nicht verwenden.

5.9 Heißluftpistole

• Hitze kann brennbare Materialien entzünden und einen Brand verursachen.
• Halten Sie brennbare Materialien wie entflammbare Gase, Dämpfe oder Staub fern.
• Denken Sie daran, dass Hitze auch auf brennbare Materialien übertragen werden kann, die nicht in Sichtweite sind.
  – Lassen Sie die Heißluftpistole im eingeschalteten Zustand nicht unbeaufsichtigt.

Richten Sie den Strom heißer Luft nicht auf Menschen oder Tiere, da dies Verbrennungen verursachen kann!

Berühren Sie die Heißluftpistole nicht, um Verbrennungen zu vermeiden.

Versuchen Sie nicht, eine noch heiße Spitze von der Heißluftpistole zu entfernen, um Verbrennungen zu vermeiden.

■ Legen Sie die Heißluftpistole immer in die im Lieferumfang enthaltene Halterung, wenn Sie sie nicht verwenden.

Stellen Sie sicher, dass in der Richtung, in der die von der Heißluftdüse abgegebene heiße Luft entweicht, genügend Platz vorhanden ist. Die austretende heiße Luft kann einen Brand verursachen, wenn nicht genügend Platz vorhanden ist!

■ Verwenden Sie die Werkstation unter keinen Umständen zum Erhitzen von Flüssigkeiten oder Gasen.

Richten Sie den Heißluftstrom niemals direkt auf das Hauptgerät, das Netzkabel, den Schlauch oder andere Teile.

5.10 Zubehörteile

Nicht mit dem Produkt kompatible Zubehör- und Bauteile können das Produkt beschädigen oder zu Gefährdungen führen. Verwenden Sie nur die im Lieferumfang enthaltenen Bau- und Zubehörteile.

5.11 Ersatzteile

■ Verwenden Sie nur Ersatzteile, die für das Produkt geeignet sind, um Gefahren zu vermeiden.

6 Produktübersicht

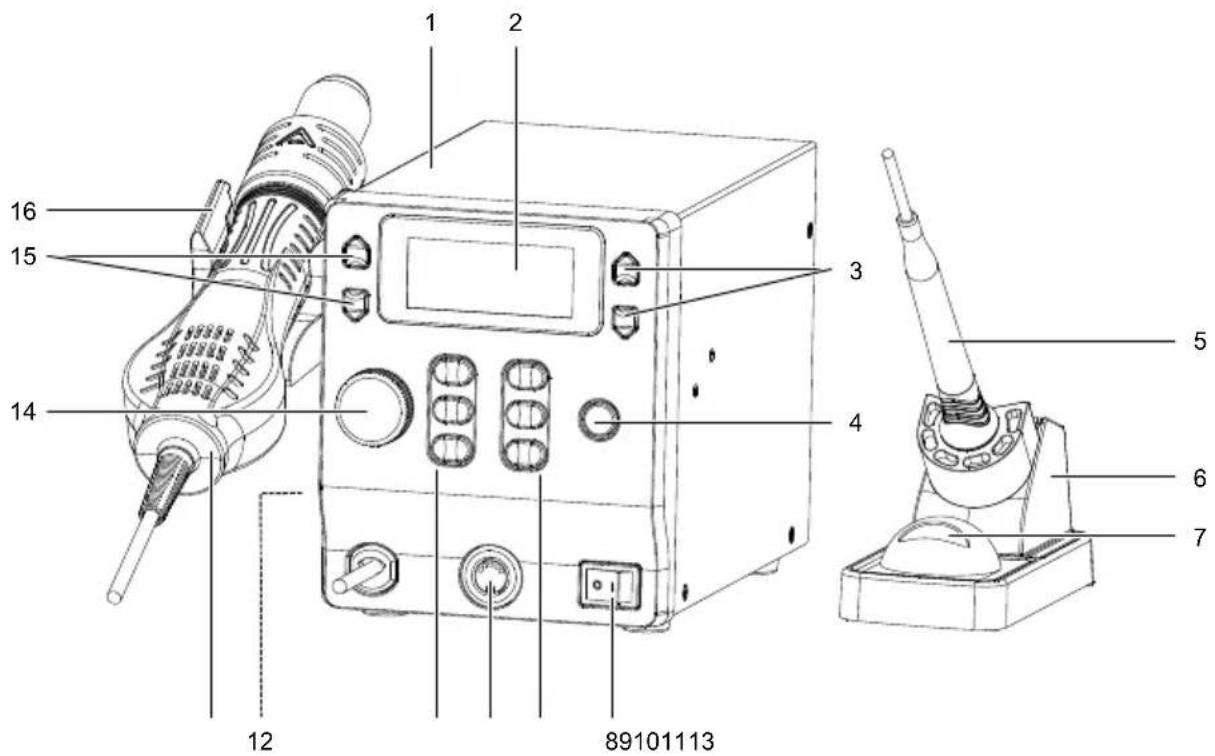

6.1 Hauptgerät

1 2 3 4 5 6 7 89101113 12 14 15 16

	Komponente Beschreibung/Funktion
1 Hauptgerät
2 Display
3	MenüwahltastenTEMPfür Lötkolben	Zum Navigieren in den Menüs, zum Anpassen der Einstellungen und zum Auswählen.
4 Einschalttaste des Lötkolbens Zum Ein- und Ausschalten des Lötkolbens.
5 Lötkolben
6 Lötkolbenständer
7 Kupferwollenhalter
8 Netzschalter des Hauptgeräts Zum Ein- und Ausschalten des Hauptgeräts.
9	Einstelltasten (1/2/3) des Lötkolbens	Zum Anpassen der Lötkolbeneinstellungen über das Menü.Zum Aktivieren von Schnelltasten.
10 Lötkolbenverbindungsanschluss Zum Anschluss des Lötkolbens.
11	Einstelltasten (1/2/3) der Heißluftpistole	Zum Anpassen der Heißluftpistoleneinstellungen über das Menü.Zum Aktivieren von Heißluftpistolen-Schnelltasten.
12 Verbindungsanschluss des ESD-Kabels Auf der Rückseite:
		Schließen Sie das mitgelieferte ESD-Kabel an.
13 Heißluftpistole	Heben Sie die Heißluftpistole vom Halter	ab, um sie zu aktivieren.Legen Sie die Heißluftpistole auf den Halter, um sie zu deaktivieren.
14 Luftmengen-Einstellrad	Zum Einstellen der Luftmenge	der Heißluftpistole.
15	MenüwahltastenTEMPder Heißluftpistole	Zum Navigieren in den Menüs und zum Auswählen.
16 Heißluftpistolenhalter

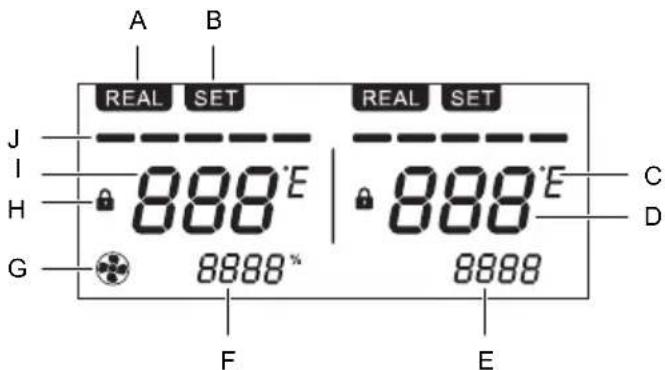

6.2 Display

Linke Seite: Heißluftpistole

Rechte Seite: Lötkolben

	Anzeige Beschreibung/Funktion
A Anzeige	REAL Die Anzeige zeigt an, ob das Einstellungsmenü deaktiviert ist.
B Anzeige	SET Die Anzeige zeigt an, ob das Einstellungsmenü aktiviert ist.
C Temperatureinheit
D Tatsächliche Lötspitzentemperatur
E Voreingestellte Temperatur
F Zielluftmenge
G Lüfteranzeige Anzeige zeigt an, ob der Lüfter in Betrieb ist.
H Anzeige für Einstellungssperre Anzeige zeigt an, ob die Betriebseinstellungen gesperrt sind.
I Tatsächliche Heißlufttemperatur
J	Balkenanzeige der Heizleistung	Mehr Balken bedeuten eine höhere Temperatur.

7 Einrichtung

7.1 Montage des Heißluftpistolenhalters

1. Schrauben Sie den Heißluftpistolenhalter mit den mitgelieferten Schrauben an der linken Seite des Hauptgeräts fest.

7.2 Einrichten des Lötkolbens

Wichtig:

– Schließen Sie nur den mitgelieferten Lötkolben oder einen Ersatzlötkolben gleichen Typs an.
- Wenn der Lötkolben nicht angeschlossen ist, können Sie die Lötkolbeneinstellungen nicht anpassen. Wenn der Lötkolben getrennt und das Hauptgerät eingeschaltet ist, zeigt das Display S - E an.

1. Schließen Sie den Lötkolben an den Lötkolbenverbindungsanschluss an.
2. Legen Sie den Lötkolben in den Lötkolbenständer.

8 Globale Einstellungen

Die globalen Einstellungen gelten für die Heißluftpistole und den Lötkolben.

8.1 Globale Einstellungen vornehmen

Sie können globale Einstellungen entweder über das Menü der Heißluftpistole oder über das Menü des Lötkolbens vornehmen.

1. Halten Sie die Einstelltasten 1 und 3 gleichzeitig gedrückt, bis auf dem Display SET erscheint.
2. Navigieren Sie mit den Einstelltasten 1 und 3 zu dem Menüeintrag.
3. Stellen Sie den Wert mit den Menüwahltasten TEMP ein.
4. Speichern Sie den Eintrag durch Drücken der Einstelltaste 2.

8.2 Verfügbare globale Einstellungen

8.2.1 Tastenton

Menüeintrag Wert Beschreibung
/bL ON Ton an
/bL OFF Ton aus

8.2.2 Temperatureinheit

Menüeintrag Wert Beschreibung
/C-F -°F Grad Fahrenheit
/C-F -°C Grad Celsius

8.2.3 Passwortschutz

Der Passwortschutz schützt die Benutzereinstellungen vor Änderungen und kann aktiviert werden, wenn das Produkt von mehreren Benutzern verwendet wird. Mit dem Master-Passwort kann das Menü jederzeit entsperrt werden.

Menüeintrag Wert Beschreibung
/Psd --- Kein Passwortschutz
/Psd 906 Master-Passwort:		Mit dem Master-Passwort kann das Menü entsperrt werden. Verwenden Sie das Master-Passwort, wenn Sie Ihr Passwort vergessen haben.
/Psd 001...905	907...999	Benutzer zuweisen

Hinweis:

Nachdem Sie ein Passwort festgelegt haben, können Sie es nicht mehr deaktivieren, indem Sie den Menüeintrag /Psd auf OFF setzen. Entfernen Sie den Passwortschutz, indem Sie das Gerät auf Werkseinstellungen zurücksetzen. Weitere Anweisungen finden Sie unter Werkseinstellungen wiederherstellen [▶ 17].

9 Heißluftstation

9.1 Betriebsmodi

Arbeitsmodus

REAL 350°C 50°

Im Arbeitsmodus ist die Heißluftpistole voll funktionsfähig.

Standby-Modus

- - - |

Im Standby-Modus heizt die Heißluftpistole nicht und bläst keine Luft aus.

Legen Sie die Heißluftpistole auf den Heißluftpistolenhalter, um den Standby-Modus zu aktivieren.

Nehmen Sie die Heißluftpistole vom Heißluftpistolenhalter ab, um die Heißluftpistole erneut zu aktivieren.

9.2 Bedienung der Heißluftpistole

Voraussetzungen:

√ Sie haben den Heißluftpistolenhalter installiert.

1. Legen Sie die Heißluftpistole auf den Heißluftpistolenhalter.
2. Schalten Sie das Hauptgerät ein, indem Sie den Netzschalter I/O auf die Position I stellen.

3. Warten Sie, bis das Hauptgerät startet.

4. Schalten Sie die Heißluftpistole ein, indem Sie sie vom Heißluftpistolenhalter abnehmen.

→ Die Heißluftpistole heizt auf.
→ Auf dem Display werden die tatsächliche Temperatur und REAL (tatsächliche Temperatur) angezeigt.

1. Schalten Sie die Heißluftpistole aus, indem Sie sie auf den Heißluftpistolenhalter legen.

→ Die Heißluftpistole aktiviert den Kühlmodus, um die Düse abzukühlen.
→ Wenn die Düse abgekühlt ist, schaltet sich die Heißluftpistole aus.

1. Schalten Sie das Hauptgerät nach Gebrauch aus, indem Sie den Netzschalter I/O auf die Position O stellen.

9.3 Sperren der Betriebseinstellungen

Sperren Sie alle Einstellungen, um versehentliche Änderungen der Einstellungen zu verhindern. Die Sperre bleibt auch nach dem Ausschalten des Hauptgeräts aktiv.

Menüeintrag Wert Beschreibung
/Loc ON Die Einstellungen sind gesperrt.		Das Display zeigt das Schlosssymbol an.Die Einstellungen können nicht geändert werden.
/Loc OFF Die Einstellungen sind entsperrt.		Die Einstellungen können geändert werden.

1. Halten Sie die Einstelltasten 1 und 3 gleichzeitig gedrückt, bis auf dem Display SET erscheint.
2. Navigieren Sie mit den Einstelltasten 1 und 3 zu dem Menüeintrag.
3. Stellen Sie den Wert mit den Menüwahltasten TEMP ein.
4. Speichern Sie den Eintrag durch Drücken der Einstelltaste 2.

Hinweis:

Die Sperrfunktion hindert den Benutzer nicht daran, das Menü aufzurufen und Änderungen vorzunehmen.

9.4 Aktivieren der Düsenkühlung

Mit der Düsenkühlfunktion lässt sich die Düse der Heißluftpistole schnell abkühlen.

Voraussetzungen:

√ Die Heißluftpistole ist in Betrieb.

1. Drücken Sie die Einstellungstaste 1, um die Düsenkühlung zu aktivieren.

→ Auf dem Display erscheint C-L, was auf die Düsenkühlung hinweist.

Wichtig:

Wenn Sie der Einstelltaste 1 eine eigene Tastenkombination zuweisen, funktioniert die Düsenkühlfunktion nicht wie beschrieben.

9.5 Einstellen der Temperatur

Sie können die Temperatur der Heißluftpistole einstellen, während die Heißluftpistole ausgeschaltet oder in Betrieb ist.

1. Stellen Sie den Temperaturwert mit den Wahlstasten TEMP ein. Halten Sie die Tasten gedrückt, um den Temperaturwert schnell einzustellen.

→ Wenn Sie die Wahltaste loslassen, wird der Temperaturwert gespeichert.

9.6 Einstellen der Luftmenge

1. Drehen Sie den Einstellrad für die Luftmenge, um die Luftmenge einzustellen.

→ Auf dem Display wird die abgegebene Luftmenge als Prozentwert angezeigt.

9.7 Einstellen des Betriebstimers

Stellen Sie einen Timer ein, um festzulegen, wie lange die Heißluftpistole heizen und die eingestellte Temperatur beibehalten soll. Nach Ablauf des Timers schaltet das Heißluftpistole in den Kühlmodus.

Menüeintrag Wert Beschreibung
/Ht OFF Timer ist aus
/Ht 10...900 Timer-Dauer in Sekunden

1. Halten Sie die Einstelltasten 1 und 3 gleichzeitig gedrückt, bis auf dem Display SET erscheint.
2. Navigieren Sie mit den Einstelltasten 1 und 3 zu dem Menüeintrag.
3. Stellen Sie den Wert mit den Menüwahltasten TEMP ein.
4. Speichern Sie den Eintrag durch Drücken der Einstelltaste 2.

9.8 Kalibrieren der Temperatur

Wenn die tatsächliche Temperatur der aus der Düse austretender Luft von der angezeigten Temperatur (tD) abweicht, kalibrieren Sie die Temperatur mit einem Temperatur-Offset ( t ).

Nachdem Sie den Offset eingestellt haben, ist die angezeigte Temperatur tNew = tD + Δt.

Menüeintrag Wert Beschreibung
/CAL -50...-01 °C	-90...-01 °F	Negativer Temperatur-Offset
/CAL -00 °C	-00 °F	Ohne Temperatur-Offset
/CAL 01...50 °C	01...90 °F	Positiver Temperatur-Offset

1. Halten Sie die Einstelltasten 1 und 3 gleichzeitig gedrückt, bis auf dem Display SET erscheint.
2. Navigieren Sie mit den Einstelltasten 1 und 3 zu dem Menüeintrag.
3. Stellen Sie den Wert mit den Menüwahltasten TEMP ein.
4. Speichern Sie den Eintrag durch Drücken der Einstelltaste 2.

9.9 Verwenden von Standard-Schnelltasten

Wenn die Heißluftpistole in Betrieb ist, dienen die Einstellungstasten als Schnelltasten. Die Heißluftpistole ist mit drei Standard-Schnelltasten programmiert.

Schnelltasten Temperatur	Luftzirkulation
1 Kühl 50 %
2 300 °C 50 %
3 400 °C 50 %

Sie können die Schnelltasten mit folgenden zwei Methoden verwenden:

Drücken Sie eine Schnelltaste und nehmen Sie dann die Heißluftpistole vom Heißluftpistolenhalter ab.
Nehmen Sie die Heißluftpistole vom Heißluftpistolenhalter ab und drücken Sie dann eine Schnelltaste.

9.10 Zuweisen von benutzerdefinierten Schnelltasten

Wenn Sie den Einstelltasten benutzerdefinierte Schnelltasten zuweisen, können Sie während des Betriebs schnell zu den Voreinstellungen wechseln. Sie können jeder der Einstelltasten eine Schnelltaste zuweisen.

1. Stellen Sie die Temperatur und die Luftmenge ein.
2. Speichern Sie die Schnelltaste, indem Sie eine Einstelltaste (1/2/3) gedrückt halten, bis die Werte auf dem Display einmal blinken.
3. Verwenden Sie die Schnelltaste, indem Sie die Einstelltaste drücken, die der Schnelltaste entspricht.

10 Lötkolben

10.1 Betriebsmodi

Arbeitsmodus

REAL 350°C 350

Im Arbeitsmodus ist der Lötkolben voll funktionsfähig.

Standby-Modus

| SLP

Im Standby-Modus behält der Lötkolben eine Temperatur von 200 °C bei.

Aktivieren Sie den Betriebsmodus erneut, indem Sie eine der Einstelltasten des Lötkolbens drücken.

10.2 Bedienung des Lötkolbens

1. Legen Sie den Lötkolben in den Lötkolbenständer.
2. Schalten Sie das Hauptgerät ein, indem Sie den Netzschalter I/O auf die Position I stellen.
3. Warten Sie, bis das Hauptgerät startet.

→ Auf dem Display erscheint OFF.

1. Schalten Sie den Lötkolben ein, indem Sie die Einschalttaste SOLDERING IRON ON/OFF des Lötkolbens drücken.

→ Der Lötkolben heizt auf.
→ Auf dem Display wird Ihnen die tatsächliche Temperatur angezeigt.

1. Warten Sie, bis sich der Temperaturwert auf dem Display stabilisiert hat.
2. Der Lötkolben ist nun einsatzbereit.
3. Schalten Sie den Lötkolben nach dem Gebrauch aus, indem Sie die Einschalttaste SOLDERING IRON ON/OFF des Lötkolbens drücken.
4. Schalten Sie das Hauptgerät nach Gebrauch aus, indem Sie den Netzschalter I/O auf die Position O stellen.

10.3 Einstellen eines Schlaftimers

Stellen Sie einen Schlaftimer ein, um die Temperatur der Lötkolbenspitze nach einer voreingestellten Zeitspanne automatisch zu verringern.

Damit der Schlaftimer funktioniert, muss sich der Lötkolben im Lötkolbenständer befinden. Wenn Sie den Lötkolben wieder abnehmen, heizt sich die Lötkolbenspitze wieder auf die voreingestellte Temperatur auf.

Schlaftemperatur

200 °C

Aktivieren und Deaktivieren

Menüeintrag Wert Beschreibung
/SLP OFF Schlaftimer ist deaktiviert
/SLP 01...60 Stellen Sie einen Timer in Minuten ein.

1. Halten Sie die Einstelltasten 1 und 3 gleichzeitig gedrückt, bis auf dem Display SET erscheint.
2. Navigieren Sie mit den Einstelltasten 1 und 3 zu dem Menüeintrag.
3. Stellen Sie den Wert mit den Menüwahltasten TEMP ein.
4. Speichern Sie den Eintrag durch Drücken der Einstelltaste 2.
   → Wenn ein Timer eingestellt und die Schlafzeit abgelaufen ist, zeigt das Display SLP an und die Temperatur der Lötkolbenspitze wird verringert.

10.4 Kalibrieren der Temperatur

Kalibrieren Sie eine Temperatur mit Hilfe von Temperatur-Offsets ( t ), wenn die tatsächliche Lötkolbentemperatur von der angezeigten Temperatur (tD) abweicht.

Nachdem Sie den Offset eingestellt haben, ist die angezeigte Temperatur tNew = tD + t .

Menüeintrag Wert Beschreibung
/CAL -50...-01 °C	-90...-01 °F	Negativer Temperatur-Offset
/CAL -00 °C	-00 °F	Ohne Temperatur-Offset
/CAL 01...50 °C	01...90 °F	Positiver Temperatur-Offset

1. Halten Sie die Einstelltasten 1 und 3 gleichzeitig gedrückt, bis auf dem Display SET erscheint.

2. Navigieren Sie mit den Einstelltasten 1 und 3 zu dem Menüeintrag.

3. Stellen Sie den Wert mit den Menüwahltasten TEMP ein.
4. Speichern Sie den Eintrag durch Drücken der Einstelltaste 2.

10.5 Sperren der Betriebseinstellungen

Sperren Sie alle Einstellungen, um versehentliche Änderungen der Einstellungen zu verhindern. Die Sperre bleibt auch nach dem Ausschalten des Hauptgeräts aktiv.

Menüeintrag Wert Beschreibung
/Loc ON Die Einstellungen sind gesperrt.		Das Display zeigt das Schlosssymbol an.Die Einstellungen können nicht geändert werden.
/Loc OFF Die Einstellungen sind entsperrt.		Die Einstellungen können geändert werden.

1. Halten Sie die Einstelltasten 1 und 3 gleichzeitig gedrückt, bis auf dem Display SET erscheint.
2. Navigieren Sie mit den Einstelltasten 1 und 3 zu dem Menüeintrag.
3. Stellen Sie den Wert mit den Menüwahltasten TEMP ein.
4. Speichern Sie den Eintrag durch Drücken der Einstelltaste 2.

Hinweis:

Die Sperrfunktion hindert den Benutzer nicht daran, das Menü aufzurufen und Änderungen vorzunehmen.

10.6 Verwenden von Standard-Schnelltasten

Wenn der Lötkolben in Betrieb ist, dienen die Einstellungstasten als Schnelltasten. Der Lötkolben ist mit drei Standard-Schnelltasten programmiert.

Schnelltasten Temperatur
1 200 °C
2 300 °C
3 400 °C

1. Drücken Sie eine Schnelltaste, um zum bestimmtem Temperaturwert zu wechseln.

10.7 Zuweisen von benutzerdefinierten Schnelltasten

Wenn Sie den Einstelltasten benutzerdefinierte Schnelltasten zuweisen, können Sie während des Betriebs schnell zu den Voreinstellungen wechseln. Sie können jeder der Einstelltasten eine Schnelltaste zuweisen.

1. Stellen Sie die Lötkolbentemperatur ein.
2. Speichern Sie die Schnelltaste, indem Sie eine Einstelltaste (1/2/3) gedrückt halten, bis die Werte auf dem Display einmal blinken.
3. Verwenden Sie die Schnelltaste, indem Sie die Einstelltaste drücken, die der Schnelltaste entspricht.

11 Werkseinstellungen

11.1 Werkseinstellungen wiederherstellen

Menüeintrag Wert Beschreibung
/FAC	OFF	Wenn FAC auf OFF gesetzt ist, können die Einstellungen nicht wiederhergestellt werden.Dies ist eine Sicherheitsfunktion, die ein versehentliches Wiederherstellen verhindert.
/FAC	ON	Wenn FAC auf ON gesetzt ist, können die Einstellungen wiederhergestellt werden.

1. Halten Sie die Einstelltasten 1 und 3 gleichzeitig gedrückt, bis auf dem Display SET erscheint.
2. Navigieren Sie mit den Einstelltasten 1 und 3 zu dem Menüeintrag.
3. Stellen Sie den Wert mit den Menüwahltasten TEMP ein.
4. Setzen Sie das Hauptgerät auf die Werkseinstellungen zurück, indem Sie die Einstelltaste 2 drücken.

11.2 Werkseinstellungen

Einstellung Standardeinstellung
Timer OFF
Sperre der Betriebseinstellungen OFF
Temperaturkalibrierung 00
Temperatureinheit °C
Passwortschutz OFF
Tastenton ON

11.3 Werksschnelltasten – Heißluftpistole

Schnelltasten Temperatur	Luftzirkulation
1 Kühl 50 %
2 300 °C	50 %
3 400 °C	50 %

11.4 Werksschnelltasten – Lötkolben

Schnelltasten Temperatur
1 200 °C
2 300 °C
3 400 °C

12 Reinigung

Wichtig:

• Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungsmittel. Diese können zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts führen.
  – Tauchen Sie das Produkt nicht in Wasser.

12.1 Reinigen des Hauptgeräts

1. Trennen Sie das Produkt von der Stromversorgung.
2. Lassen Sie das Produkt dann auf die Umgebungstemperatur abkühlen.
3. Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.

12.2 Reinigen der Heißluftpistole

1. Trennen Sie das Produkt von der Stromversorgung.
2. Lassen Sie das Produkt dann auf die Umgebungstemperatur abkühlen.
3. Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.

12.3 Reinigen des Lötkolbens

1. Trennen Sie das Produkt von der Stromversorgung.
2. Lassen Sie das Produkt dann auf die Umgebungstemperatur abkühlen.
3. Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.
4. Entfernen Sie das Oxid von der Lötkolbenspitze mit einem feinen Schleifpapier.
5. Wischen Sie die Lötkolbenspitze mit einem trockenen Tuch sauber.
6. Erhitzen Sie den Lötkolben und verzinnen Sie die Lötkolbenspitze, um Oxidation zu vermeiden.

13 Fehlerbehebung

13.1 Fehlerbehebung bei der Heißluftpistole

Fehler Mögliche Ursache Lösungsvorschlag
Das Display zeigt S - E an Sensorfehler	Wenden Sie sich an den techni-	schen Support.
Das Display zeigt H - E an Heizerfehler	Wenden Sie sich an den techni-	schen Support.

13.2 Fehlerbehebung bei dem Lötkolben

Fehler Mögliche Ursache Lösungsvorschlag
Das Display zeigt S - E an Lötkolben ist getrennt Schließen Sie den Lötkolben an den Lötkolbenverbindungsanschluss an.
Das Display zeigt S - E an Sensorfehler Wenden Sie sich an den technischen Support.

Fehler Mögliche Ursache Lösungsvorschlag
Das Display zeigt H-E an Heizerfehler Wenden Sie sich an den techni-	schen Support.

14 Wartung

14.1 Auswechseln der Lötkolbenspitze

Wechseln Sie die Lötkolbenspitze aus, wenn sie deutliche Verschleißerscheinungen aufweist oder ihre Leistung abnimmt.

1. Schalten Sie das Hauptgerät aus, indem Sie den Netzschalter I/O auf die Position O stellen.
2. Trennen Sie das Netzkabel vom Produkt.
3. Lassen Sie den Lötkolben auf Zimmertemperatur abkühlen.
4. Trennen Sie den Lötkolben vom Hauptgerät.
5. Schrauben Sie die Lötspitze ab und entfernen Sie sie. Siehe Abbildung.
6. Wechseln Sie die Lötspitze gegen eine neue aus. Weitere Informationen finden Sie unter Ersatzteile [▶ 21].

14.2 Auswechseln der Sicherung des Hauptgeräts

Die Sicherung ist in den Netzanschluss auf der Rückseite des Geräts integriert.

1. Schalten Sie das Hauptgerät aus, indem Sie den Netzschalter I/O auf die Position O stellen.
2. Lassen Sie die Heißluftpistole und den Lötkolben vollständig abkühlen.
3. Trennen Sie das Netzkabel vom Produkt.
4. Entriegeln Sie das Sicherungsfach mit einem Schlitzschraubendreher und ziehen Sie den Sicherungseinsatz heraus.
5. Ersetzen Sie die Sicherung durch eine gleichwertige neue Sicherung. Die Informationen zur Sicherung finden Sie unter „Technische Daten“.

Tipp:

Bewahren Sie eine Ersatzsicherung im Ersatzsicherungshalter auf, der in den Sicherungseinsatz integriert ist.

15 Entsorgung

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist.

Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):

in unseren Conrad-Filialen
in den von Conrad geschaffenen Sammelstellen
in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gelten.

16 Technische Daten

16.1 Hauptgerät

Eingangsspannung.... 220 - 240 V/AC, 50 - 60 Hz

Leistungsaufnahme 865 W

Sicherung T5A L250V

ESD-sicher ...... Ja

Betriebsbedingungen.... 0 bis +40 °C, < 85 % rF

Lagerbedingungen....-20 bis +80 °C, < 85 % rF

Kabellänge.... 1380 mm (±20 mm)

Abmessungen (B x H x T) 125 x 149 x 200 mm

Gewicht.... 3,3 kg (mit allen Zubehörteilen)

16.2 Heißluftpistole

Temperaturbereich ....+100 bis +500 °C

Aufheizzeit...... 46 s für 400 °C

Temperaturgenauigkeit.... ±35 °C

Temperaturstabilität.... ±5 °C

Typ der Luftpumpe ...... Bürstenloser Wirbellüfter

Maximaler Luftstrom.... 120 l/min

Kabellänge...... ca. 900 mm

Abmessungen (Ø × H).... 25,2 x 223 mm

Gewicht...... ca. 232 g

16.3 Lötkolben

Eingangsspannung.... 220 – 240 V/AC

Leistungsaufnahme 65 W

Temperaturbereich ....+80 bis +480 °C

Temperaturstabilität.... ±2 °C

Aufheizzeit.... 48 s für 400 °C

Temperaturgenauigkeit.... ±10 °C

Kabellänge...... ca. 1100 mm

Abmessungen (∅ x L).... 20 x 225 mm

Gewicht...... ca. 83 g

16.4 Lötkolbenhalterung

Abmessungen (B x H x T) 71 x 82 x 158 mm

Gewicht...... ca. 319 g

16.5 ESD-Kabel

Kabellänge...... ca. 1800 m

17 Ersatzteile

Verfügbare Ersatzteile und Zubehör finden Sie auf der Produktseite unter www.conrad.com.

Table of Contents

16 Technische gegevens.... 80

16.1 Hoofdunit 80
16.2 Heteluchtpistool.... 80
16.3 Soldeerbout.... 81
16.4 Soldeerbouthouder 81
16.5 ESD-kabel 81

17 Reserveonderdelen 81

16 Technische gegevens

16.1 Hoofdunit

Ingangsspanning.... 220 - 240 V/AC, 50 - 60 Hz

Gewicht.....ong. 232 g

16.3 Soldeerbout

Ingangsspanning.... 220 - 240 V/AC

Stroomverbruik 65 W

Gewicht..... ong. 83 g

16.4 Soldeerbouthouder

Afmetingen (B x H x D).... 71 x 82 x 158 mm

Gewicht..... ong. 319 g

16.5 ESD-kabel

Kabellengte....ong. 1800 m

17 Reserveonderdelen

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklelegung.
