GEBRUIKSAANWIJZING RST-280 Toolcraft

NL Gebruiksaanwijzing

RST-280 Hetelucht- en soldeerstation

Bestelnr.: 2617831

1 Gebruiksaanwijzingen voor download 64
2 Beoogd gebruik.... 64
3 Leveringsomvang 64
4 Beschrijving van de symbolen 64
5 Veiligheidsinstructies 65

5.1 Eerst lezen! 65
5.2 Persoonlijke veiligheid.... 65
5.3 Algemeen 65
5.4 Omgang.... 65
5.5 Bedrijfsomgeving.... 66
5.6 Bediening 66
5.7 Stroomkabel 66
5.8 Soldeerbout 67
5.9 Heteluchtpistool.... 67
5.10 Accessoires.... 67
5.11 Vervangingsonderdelen 67

6 Productoverzicht 68

6.1 Hoofdunit 68
6.2 Display.... 69

7 Instellen 70

7.1 De houder van het heteluchtpistool monteren.... 70
7.2 De soldeerbout instellen.... 70

8 Algemene instellingen.... 70

8.1 Algemene instellingen instellen 70
8.2 Beschikbare algemene instellingen.... 70

8.2.1 Knopgeluid 70
8.2.2 Temperatureuureenheid 70
8.2.3 Wachtwoordbeveiliging 70

9 Heteluchtstation.... 71

9.1 Bedrijfsmodi.... 71
9.2 Het heteluchtpistool bedienen.... 71
9.3 Bedieningsinstellingen vergrendelen.... 72
9.4 Mondstukkoeling activeren.... 72
9.5 Temperaturen instellen.... 72
9.6 Het luchtvolume instellen 73
9.7 Bedieningstimers instellen.... 73
9.8 De temperatuur kalibreren.... 73
9.9 Standaard snelkoppelingen gebruiken 73
9.10 Aangepaste snelkoppelingen toewijzen 74

10 Soldeerbout 74

10.1 Bedrijfsmodi.... 74
10.2 De soldeerbout bedienen 74
10.3 Slaaptimers instellen 75
10.4 De temperatuur kalibreren.... 75
10.5 Bedieningsinstellingen vergrendelen.... 76
10.6 Standaard snelkoppelingen gebruiken 76
10.7 Aangepaste snelkoppelingen toewijzen 76

11 Gabrieksinstellingen 77

11.1 Fabrieksinstellingen herstellen.... 77
11.2 Gabrieksinstellingen 77
11.3 Fabriekssnelkoppelingen - heteluchtpistool 77
11.4 Fabriekssnelkoppelingen - soldeerbout.... 77

12 Reiniging.... 78

12.1 De hoofdunit reinigen 78
12.2 Het heteluchtpistool reinigen.... 78
12.3 De soldeerbout reinigen 78

13 Probleemoplossing 78

13.1 Problemen met het heteluchtpistool oplossen.... 78
13.2 Problemen met de soldeerbout oplossen.... 79

14 Onderhoud.... 79

14.1 De soldeerboutstift vervangen.... 79
14.2 De zekering van de hoofdunit vervangen.... 79

15 Verwijdering 80

1 Gebruiksaanwijzingen voor download

Gebruik de link www.conrad.com/downloads (of scan de QR-code) om de volledige gebruiksaanwijzingen te downloaden (of nieuwe/huidige versies indien beschikbaar). Volg de instructies op de webpagina.

2 Beoogd gebruik

Dit product is een hetelucht en soldeerstation. Het product is bedoeld voor het de-solderen en solderen van oplig-gende elektronische componenten.

Het product is alleen bestemd voor gebruik binnenshuis. Gebruik het niet buitenshuis.

Contact met vocht moet absoluut worden vermeden.

Als het product voor andere doeleinden wordt gebruikt dan hier beschreven, kan het product worden beschadigd.

Verkeerd gebruik kan leiden tot kortsluiting, brand, elektrische schokken of andere gevaren.

Het product is voldoet aan de nationale en Europese wettelijke voorschriften.

Om veiligheids- en goedkeuringsredenen mag u niets aan dit product veranderen.

Lees de gebruiksaanwijzing goed door en bewaar deze op een veilige plek. Het product mag alleen samen met de gebruiksaanwijzing aan derden worden doorgegeven.

Alle bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.

3 Leveringsomvang

Hoofdunit
Soldeerbout
Soldeerboutstandaard
Aardedraad
Houder heteluchtpistool
4x heteluchtmondstukken
Voedingskabel
Gebruiksaanwijzing

4 Beschrijving van de symbolen

De volgende symbolen staan op het product/apparaat of worden gebruikt in de tekst:

Dit symbool waarschuwt voor gevaren die tot persoonlijk letsel kunnen leiden.

Dit symbool waarschuwt voor gevaarlijke spanning die kan leiden tot persoonlijk letsel door elektrische schokken.

Het product mag uitsluitend in droge, afgesloten binnenruimtes worden gebruikt. Het mag nooit vochtig of nat raken.

5 Veiligheidsinstructies

Lees de gebruiksaanwijzing aandachtig door en neem vooral de veiligheidsinformatie in acht. Indien de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet worden opgevolgd, aanvaarden wij geen verantwoordelijkheid voor hieruit resulteren persoonlijk letsel of materiële schade. In dergelijke gevallen vervalt de aansprakelijkheid/garantie.

5.1 Eerst lezen!

• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder of personen met beperkte fysische, visuele of mentale mogelijkheden, of die een gebrek hebben aan ervaring en kennis als ze onder toezicht staan of instructies hebben gekregen over het veilig gebruik van het apparaat en de gevaren die het gebruik van het apparaat met zich meebrengt begrijpen.
  ■ Kinderen mogen niet met dit apparaat spelen.
• Kinderen mogen het apparaat niet zonder toezicht reinigen of onderhouden.

5.2 Persoonlijke veiligheid

■ Werk niet onder invloed van alcohol of medicijnen.
Spattend soldeer kan ernstige brandwonden of oogletsel veroorzaken. Draag geschikte beschermende kleding en een veiligheidsbril tijdens het solderen/desolderen.
Slik geen soldeer in. Eet of drink niet tijdens het solderen.
Was uw handen grondig nadat u met de soldeerbout hebt gewerkt.
Zorg voor voldoende ventilatie tijdens het solderen. Dampen kunnen schadelijk zijn voor uw gezondheid.

5.3 Algemeen

Het artikel is geen speelgoed. Houd het buiten het bereik van kinderen en huisdieren.
Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed worden.
Als u nog vragen hebt die niet door dit informatieproduct zijn beantwoord, neem dan contact op met onze technische klantendienst of ander technisch personeel.
Laat onderhoud, aanpassingen en reparaties alleen uitvoeren door een vakman of in een daartoe bevoegde werkplaats.

5.4 Omgang

■ Behandel het product met zorg. Schokken, stoten of zelfs een val van geringe hoogte kunnen het product beschadigen.

5.5 Bedrijfsomgeving

Plaats het product op een schoon, vlak, niet-brandbaar oppervlak van voldoende grootte.
- Bescherm het product tegen trillingen.
Houd brandbare of ontvlambare materialen (bijvoorbeeld gordijnen) uit de buurt om brand te voorkomen.
- Gebruik het product altijd op een niet-ontvlambaar en hittebestendig oppervlak.
Plaats het product niet op waardevol meubilair zonder geschikte bescherming te gebruiken, omdat dit krassen, drukpunten, verkleuring of brandplekken kan veroorzaken.
Zorg dat er voldoende verlichting is.
Houd uw werkomgeving schoon en netjes.
Stel het product niet aan mechanische spanning bloot.
Bescherm het product tegen extreme temperaturen, sterke schokken, brandbare gassen, stoom en oplosmidde- len.
Bescherm het product tegen hoge luchtvochtigheid en vocht.
- Bescherm het product tegen direct zonlicht.

5.6 Bediening

• Neem contact op met een deskundige wanneer u twijfelt over de werking, veiligheid of verbinding van het product.
  Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Probeer het product NIET zelf te repareren. Veilig gebruik kan niet langer worden gegarandeerd als het product:
• zichtbaar is beschadigd,
• niet meer naar behoren werkt,
• gedurende een langere periode onder slechte omstandigheden is opgeslagen of
• onderhevig is geweest aan ernstige transportbelasting.

5.7 Stroomkabel

Modificeer of repareer geen onderdelen van de netvoeding, inclusief netstekkers, netsnoeren en voedingen. Gebruik geen beschadigde onderdelen. Risico op een fatale elektrische schok!

• Het stopcontact dient zich in de buurt van het apparaat te bevinden en goed toegankelijk te zijn.
  U mag nooit met natte handen de stekker in het stopcontact steken of eruit trekken.
• Trek nooit de stekker uit het stopcontact door aan het snoer te trekken. Trek de stekker altijd aan de daarvoor bestemde grepen uit het stopcontact.
  ■ Haal de stekker uit het stopcontact als u het apparaat langere tijd niet gebruikt.
  Haal de stekker bij onweer om veiligheidsredenen uit het stopcontact.
  Zorg dat het netsnoer niet wordt afgekneld, geknikt, door scherpe randen wordt beschadigd of op andere wijze mechanisch wordt belast.
  Vermijd overmatige thermische belasting op het netsnoer door te grote hitte of koude.
  Verander het netsnoer niet. Anders kan het netsnoer worden beschadigd. Een beschadigd netsnoer kan een levensgevaarlijke elektrische schok veroorzaken.
• Raak het netsnoer niet aan wanneer het beschadigingen vertoont.
• Onderbreek eerst de spanning van het betreffende stopcontact (bijvoorbeeld d.m.v. de zekeringsautomaat) en trek dan voorzichtig de stekker uit het stopcontact.

- Gebruik het product in geen geval met een beschadigd netsnoer.

• Een beschadigde stroomkabel mag alleen door de fabrikant, een door deze aangewezen werkplaats of een daarvoor gekwalificeerde persoon worden vervangen om gevaarlijke situaties te voorkomen.
  Zorg ervoor dat kabels niet worden afgekneld, geknikt of beschadigd door scherpe randen.
  Leg kabels altijd zo dat niemand erover kan struikelen of erin verstrikt kan raken. Er bestaat risico op verwondingen.

5.8 Soldeerbout

Plaats de soldeerbout altijd in de standaard/houder als u deze niet gebruikt.
Laat de soldeerbout niet onbeheerd achter als deze is ingeschakeld.
- Raak de hete soldeerboutpunt niet aan om brandwonden te voorkomen.
Houd de soldeerboutpunt altijd uit de buurt van de voedingskabel.
Schakel de soldeerbout uit als u deze langere tijd niet gebruikt.

5.9 Heteluchtpistool

- Hitte kan brandbare materialen ontsteken en brand veroorzaken.

• Houd brandbare materialen zoals ontvlambare gassen, dampen of stof uit de buurt.
• Onthoud dat warmte kan worden geleid naar brandbare materialen die zich uit het zicht bevinden.

• Laat het heteluchtpistool niet onbeheerd achter als het ingeschakeld is.

• Richt de hete luchtstroom niet op mensen of dieren, omdat dit brandwonden kan veroorzaken!
  Raak het heteluchtpistool niet aan om brandwonden te voorkomen.
  ■ Probeer geen punt uit het luchtpistool te verwijderen als het heet is om brandwonden te voorkomen.
  Plaats het heteluchtpistool altijd in de houder als u deze niet gebruikt.
  Zorg ervoor dat er voldoende ruimte is in de richting van waaruit het heteluchtmondstuk hete lucht afvoert. De hete lucht kan brand veroorzaken als er niet voldoende ruimte is!

• Gebruik het werkstation niet om vloeistoffen of gassen op te warmen.
• Richt de hete luchtstroom niet op de hoofdunit, de voedingskabel, de slang of andere onderdelen.

5.10 Accessoires

- Accessoires en onderdelen die niet compatibel zijn met het product kunnen het product beschadigen of gevaar veroozaken. Gebruik alleen de meegeleverde onderdelen en accessoires.

5.11 Vervangingsonderdelen

- Gebruik alleen vervaningsonderdelen die ontworpen zijn voor het product om gevaren te voorkomen.

6 Productoverzicht

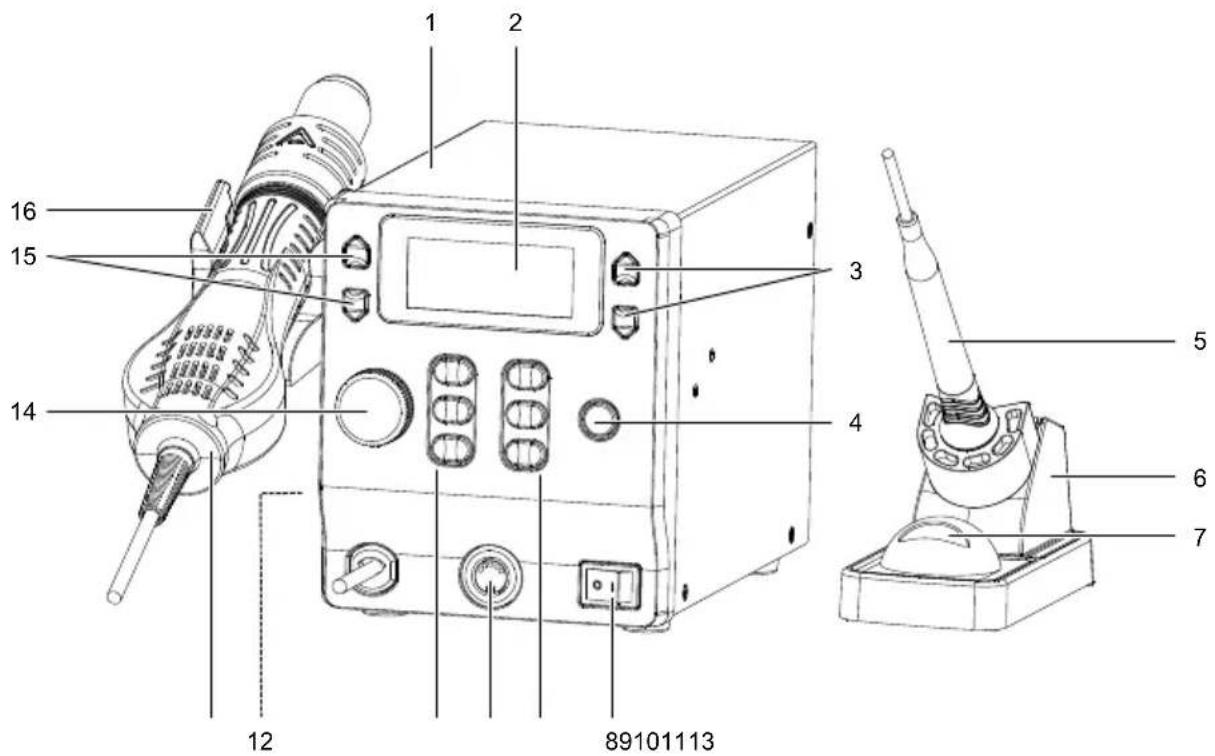

6.1 Hoofdunit

1 2 3 4 5 6 7 89101113 12 14 15 16

	Onderdeel Beschrijving/functie
1 Hoofdunit
2 Display
3	MenuselectieknoppenTEMPvoor de sol-deerbout	Navigeer door menu's, pas instellingen aan en maak selecties.
4 Aan/uit-knop van de soldeerbout Schakel de soldeerbout in en uit.
5 Soldeerbout
6 Soldeerboutstandaard
7 Koperwolhouder
8 Aan/uit-schakelaar van de hoofdunit Schakel de hoofdunit in en uit.
9	Instellingsknoppen (1/2/3) voor de soldeer-bout	Pas de instellingen van de soldeerbout aan via het me-nu.Activeer snelkoppelingen.
10 Aansluitpoort van de soldeerbout Sluit de soldeerbout aan.
11	Instellingsknoppen (1/2/3) voor het hete-luchtpistool	Pas de instellingen van het heteluchtpistool aan via het menu.Activeer de snelkoppelingen voor het heteluchtpistool.
12 Aansluitpoort van de ESD-draad Bevindt zich aan de achterkant:
		Sluit de meegeleverde ESD-draad aan.
13 Heteluchtpistool Haal het heteluchtpistool uit de houder		om deze te acti-veren.Plaats het heteluchtpistool in de houder om deze te de-activeren.
14 Selectieknop luchtvolume Stel het luchtvolume van het		heteluchtpistool in.
15	MenuselectieknoppenTEMPvoor het hete-luchtpistool	Navigeer door menu's en maak selecties.
16 Houder	heteluchtpistool

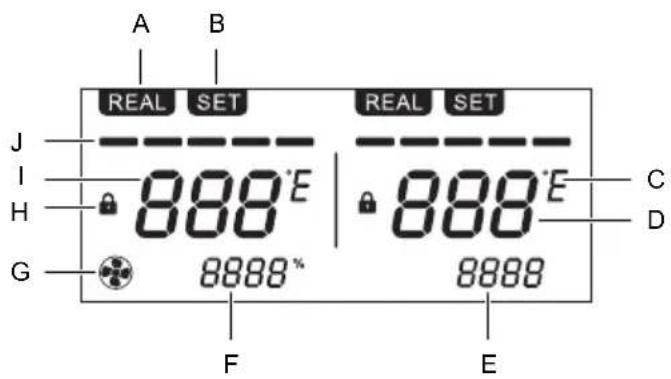

6.2 Display

Linkerkant: Heteluchtpistool

Rechterkant: Soldeerbout

	Indicatie Beschrijving/functie
A Indicator	REAL De indicator geeft aan of het instellingenmenu gedeactiveerd is.
B Indicator	SET De indicator geeft aan of het instellingenmenu gactiveerd is.
C Temperatuureenheid
D Werkelijke temperatuur van sol-deerstift
E Vooraf ingestelde temperatuur
F Doelluchtvolume
G Ventilatorindicator De indicator geeft aan of de ventilator draait.
H Vergrendelingsindicator instellin-gen		De indicator geeft aan of de bedieningsinstellingen vergrendeld zijn.
I Werkelijke temperatuur hetelucht
J Staafindicator verwarmingsver-mogen		Meer staven duidt op een hogere temperatuur.

7 Instellen

7.1 De houder van het heteluchtpistool monteren

1. Schroef de houder van het heteluchtpistool met de meegeleverde schroeven vast aan de linkerkant van de hoofdunit.

7.2 De soldeerbout instellen

Belangrijk:

• Sluit alleen de meegeleverde soldeerbout of een vervangende soldeerbout van hetzelfde type aan.

• U kunt de instellingen van de soldeerbout niet aanpassen als de soldeerbout is losgekoppeld. Als de soldeerbout wordt losgekoppeld en de hoofdunit wordt ingeschakeld, wordt op het display S-E weergegeven.

• Sluit de soldeerbout aan op de aansluitpoort van de soldeerbout.

• Plaats de soldeerbout in de soldeerboutstandaard.

8 Algemene instellingen

De algemene instellingen zijn van toepassing op het heteluchtpistool en de soldeerbout.

8.1 Algemene instellingen instellen

U algemene instellingen instellen via het heteluchtpistoolmenu of het soldeerboutmenu.

1. Houd de instellingsknoppen 1 en 3 tegelijk ingedrukt totdat op het display SET wordt weergegeven.
2. Navigeer naar het menu-item met de instellingsknoppen 1 en 3.
3. Gebruik de menuselectieknoppen TEMP om de waarde aan te passen.
4. Sla de invoer op door op de instellingenknop 2 te drukken.

8.2 Beschikbare algemene instellingen

8.2.1 Knopgeluid

Menu-invoer Waarde Beschrijving
/bL ON Het geluid is ingeschakeld
/bL OFF Het geluid is uitgeschakeld

8.2.2 Temperatureuureenheid

Menu-invoer Waarde Beschrijving
/C-F -°F Graden Fahrenheit
/C-F -°C Graden Celsius

8.2.3 Wachtwoordbeveiliging

Wachtwoordbeveiliging beschermt gebruikersinstellingen tegen wijzigingen en is handig als het product door meerdere gebruikers wordt gebruikt. Het hoofdwachtwoord kan het menu altijd ontgrendelen.

Menu-invoer Waarde Beschrijving
/Psd --- Geen wachtwoordbeveiliging
/Psd 906 Hoofdwachtwoord:		Het hoofdwachtwoord kan het menu ontgrendelen. Gebruik het hoofdwachtwoord als u uw wachtwoord bent vergeten.
/Psd 001...905	907...999	Wijs gebruikers toe

Opmerking:

Nadat u een wachtwoord heeft ingesteld, kunt u dit niet uitschakelen door de menu-invoer /Psd op OFF te zetten. Verwijder de wachtwoordbeveiliging door de fabrieksinstellingen te herstellen. Raadpleeg het hoofdstuk Fabrieksinstellingen herstellen [▶ 77] voor instructies.

9 Heteluchtstation

9.1 Bedrijfsmodi

Werkmodus

REAL 350°C 50°

In de werkmodus is het heteluchtpistool volledig operationeel.

Stand-bymodus

- - - |

In de stand-bymodus verwarmt of blaast het heteluchtpistool geen lucht.

Plaats het heteluchtpistool in de heteluchtpistoolhouder om de stand-bymodus te activeren.

Haal het heteluchtpistool uit de heteluchtpistoolhouder om het heteluchtpistool opnieuw te activeren.

9.2 Het heteluchtpistool bedienen

Voorwaarden:

U heeft de heteluchtpistoolhouder geïnstalleerd.

1. Plaats het heteluchtpistool in de heteluchtpistoolhouder.
2. Schakel de hoofdunit in door de aan/uit-schakelaar I/O in stand I te zetten.

3. Wacht tot de hoofdunit opstart.

4. Schakel het heteluchtpistool in door het uit de heteluchtpistoolhouder te halen.

→ Het heteluchtpistool warmt op.
→ Op het display wordt de werkelijke temperatuur en REAL (werkelijke temperatuur) weergegeven.

1. Schakel het heteluchtpistool uit door het in de heteluchtpistoolhouder te plaatsen.

→ Het heteluchtpistool activeert de koelingsmodus om het mondstuk af te koelen.
→ Als het mondstuk is afgekoeld, stopt het heteluchtpistool.

1. Schakel na gebruik de hoofdunit uit door de aan/uit-schakelaar I/O in stand O te zetten.

9.3 Bedieningsinstellingen vergrendelen

Vergrendel alle instellingen om te voorkomen dat instellingen per ongeluk worden gewijzigd. De vergrendeling blijft zelfs na het uitschakelen van de hoofdunit behouden.

Menu-invoer Waarde Beschrijving
/Loc ON De instellingen zijn vergrendeld.		Op het display word het vergrendelingssymbool weerge-geven.De instellingen kunnen niet worden gewijzigd.
/Loc OFF De instellingen zijn ontgrendeld.		De instellingen kunnen worden gewijzigd.

1. Houd de instellingsknoppen 1 en 3 tegelijk ingedrukt totdat op het display SET wordt weergegeven.
2. Navigeer naar het menu-item met de instellingsknoppen 1 en 3.
3. Gebruik de menuselectieknoppen TEMP om de waarde aan te passen.
4. Sla de invoer op door op de instellingenknop 2 te drukken.

Opmerking:

De vergrendelingsfunctie verhindert niet dat gebruikers het menu kunnen openen en wijzigingen kunnen aanbrengen.

9.4 Mondstukkoeling activeren

Met de mondstukkoelingsfunctie kunt u het mondstuk van het heteluchtpistool snel afkoelen.

Voorwaarden:

√ Het heteluchtpistool werkt.

1. Druk op de instellingenknop 1 om de mondstukkoeling te activeren.

→ Op het display wordt C-L weergegeven om aan te geven dat het mondstuk wordt gekoeld.

Belangrijk:

Als u uw eigen snelkoppeling toewijst aan de instellingenknop 1, dan werkt de mondstukkoelingsfunctie niet zoals beschreven.

9.5 Temperaturen instellen

U kunt de temperatuur van het heteluchtpistool aanpassen terwijl het heteluchtpistool is ingeschakeld of werkt.

1. Gebruik de selectieknoppen TEMP om een temperatuurwaarde in te stellen. Houd de knoppen ingedrukt om de temperatuurwaarde snel aan te passen.

→ Als u de selectieknop loslaat, wordt de temperatuurwaarde opgeslagen.

9.6 Het luchtvolume instellen

1. Draai aan de luchtvolumeknop om het luchtvolume aan te passen.

→ Op het display wordt de luchthoeveelheid als een percentage weergegeven.

9.7 Bedieningstimers instellen

Stel een timer in om te regelen hoe lang het heteluchtpistool verwarmt en de ingestelde temperatuur handhaaft. Nadat de timer is verstreken, schakelt het heteluchtpistool over op de koelingsmodus.

Menu-invoer Waarde Beschrijving
/Ht	OFF	De timer is uitgeschakeld
/Ht	10...900	De timerduur in seconden

1. Houd de instellingsknoppen 1 en 3 tegelijk ingedrukt totdat op het display SET wordt weergegeven.
2. Navigeer naar het menu-item met de instellingsknoppen 1 en 3.
3. Gebruik de menuselectieknoppen TEMP om de waarde aan te passen.
4. Sla de invoer op door op de instellingenknop 2 te drukken.

9.8 De temperatuur kalibreren

Als u heeft vastgesteld dat de werkelijke temperatuur die uit het mondstuk komt, afwijkt van de weergegeven temperatuur (tD), kalibreert u de temperatuur met behulp van een temperatuurcompensatie ( t ).

Nadat u de compensatie heeft ingesteld, is de weergegeven temperatuur tNew= tD + Δt.

Menu-invoer Waarde Beschrijving
/CAL -50...-01 °C	-90...-01 °F	Negatieve temperatuurcompensatie
/CAL -00 °C	-00 °F	Zonder temperatuurcompensatie
/CAL 01...50 °C	01...90 °F	Positieve temperatuurcompensatie

1. Houd de instellingsknoppen 1 en 3 tegelijk ingedrukt totdat op het display SET wordt weergegeven.
2. Navigeer naar het menu-item met de instellingsknoppen 1 en 3.
3. Gebruik de menuselectieknoppen TEMP om de waarde aan te passen.
4. Sla de invoer op door op de instellingenknop 2 te drukken.

9.9 Standaard snelkoppelingen gebruiken

Als het luchtdrukpistool werkt, fungeren de instellingenknoppen als snelkoppelingen. Het heteluchtpistool is geprogrammeerd met drie standaard snelkoppelingen.

Snelkoppelingknop Temperatuur Luchtdebiet
1 Koud 50 %
2 300 °C 50 %
3 400 °C 50 %

U kunt snelkoppelingen twee manieren gebruiken:

Druk op een snelkoppelingknop en haal het heteluchtpistool uit de heteluchtpistoolhouder.
Haal het heteluchtpistool uit de heteluchtpistoolhouder en druk vervolgens op een snelkoppelingknop.

9.10 Aangepaste snelkoppelingen toewijzen

Door aangepaste snelkoppelingen toe te wijzen aan de instellingenknoppen, kunt u tijdens het gebruik snel overschakelen naar voorinstellingen. U kunt snelkoppelingen toewijzen aan alle instellingsknoppen.

1. Pas de temperatuur en het luchtvolume aan.
2. Sla de snelkoppeling op door een instellingen knop (1/2/3) ingedrukt te houden totdat de waarden op het display eenmaal knipperen.
3. Gebruik de snelkoppeling door op de instellingenknop te drukken waaraan de snelkoppeling is toegewezen.

10 Soldeerbout

10.1 Bedrijfsmodi

Werkmodus

REAL 350°C 350

In de werkmodus is de soldeerbout volledig operationeel.

Stand-bymodus

| SLP

In de stand-bymodus handhaaft de soldeerbout een temperatuur van 200 °C.

Activeer de werkmodus opnieuw door op een van de instellingenknoppen van de soldeerbout te drukken.

10.2 De soldeerbout bedienen

1. Plaats de soldeerbout in de soldeerboutstandaard.
2. Schakel de hoofdunit in door de aan/uit-schakelaar I/O in stand I te zetten.
3. Wacht tot de hoofdunit opstart.

→ Op het display wordt OFF weergegeven.

1. Schakel de soldeerbout in door op de aan/uit-knop SOLDERING IRON ON/OFF van de soldeerbout te drukken.

→ De soldeerbout wordt warm.
→ Op het display wordt de werkelijke weergegeven.

1. Wacht tot de temperatuurwaarde op het display gestabiliseerd is.

2. De soldeerbout is nu gereed voor gebruik.

3. Schakel de soldeerbout na gebruik uit door op de aan/uit-knop SOLDERING IRON ON/OFF van de soldeerbout te drukken.
4. Schakel na gebruik de hoofdunit uit door de aan/uit-schakelaar I/O in stand O te zetten.

10.3 Slaaptimers instellen

Stel een slaaptimer in om de temperatuur van de soldeerboutpunt automatisch te verlagen na een vooraf ingestelde tijd.

Om slaaptimers te laten werken, moet de soldeerbout in de soldeerboutstandaard geplaatst zijn. Als u de soldeerbout weer oppakt, warmt de soldeerboutstift weer op tot de vooraf ingestelde temperatuur.

Slaaptemperatuur

200 °C

Activeren en deactiveren

Menu-invoer Waarde Beschrijving
/SLP OFF De slaaptimer is gedeactiveerd
/SLP 01...60 Stel een timer in minuten in.

1. Houd de instellingsknoppen 1 en 3 tegelijk ingedrukt totdat op het display SET wordt weergegeven.
2. Navigeer naar het menu-item met de instellingsknoppen 1 en 3.
3. Gebruik de menuselectieknoppen TEMP om de waarde aan te passen.
4. Sla de invoer op door op de instellingenknop 2 te drukken.
   → Als er een timer is ingesteld en de slaaptijd is verstreken, wordt op het display SLP weergegeven en wordt de temperatuur van de soldeerboutstift verlaagd.

10.4 De temperatuur kalibreren

Kalibreer een temperatuur met behulp van temperatuurcompensaties ( t ) als u heeft dat de werkelijke temperatuur van de soldeerbout afwijkt van de weergegeven temperatuur (tD).

Nadat u de compensatie heeft ingesteld, is de weergegeven temperatuur tNew= tD + Δt.

Menu-invoer Waarde Beschrijving
/CAL -50...-01 °C	-90...-01 °F	Negatieve temperatuurcompensatie
/CAL -00 °C	-00 °F	Zonder temperatuurcompensatie
/CAL 01...50 °C Positieve temperatuurcompensatie
Menu-invoer Waarde Beschrijving
		01...90 °F

1. Houd de instellingsknoppen 1 en 3 tegelijk ingedrukt totdat op het display SET wordt weergegeven.
2. Navigeer naar het menu-item met de instellingsknoppen 1 en 3.
3. Gebruik de menuselectieknoppen TEMP om de waarde aan te passen.
4. Sla de invoer op door op de instellingenknop 2 te drukken.

10.5 Bedieningsinstellingen vergrendelen

Vergrendel alle instellingen om te voorkomen dat instellingen per ongeluk worden gewijzigd. De vergrendeling blijft zelfs na het uitschakelen van de hoofdunit behouden.

Menu-invoer Waarde Beschrijving
/Loc ON De instellingen zijn vergrendeld.		Op het display word het vergrendelingssymbool weerge-geven.De instellingen kunnen niet worden gewijzigd.
/Loc OFF De instellingen zijn ontgrendeld.		De instellingen kunnen worden gewijzigd.

1. Houd de instellingsknoppen 1 en 3 tegelijk ingedrukt totdat op het display SET wordt weergegeven.
2. Navigeer naar het menu-item met de instellingsknoppen 1 en 3.
3. Gebruik de menuselectieknoppen TEMP om de waarde aan te passen.
4. Sla de invoer op door op de instellingenknop 2 te drukken.

Opmerking:

De vergrendelingsfunctie verhindert niet dat gebruikers het menu kunnen openen en wijzigingen kunnen aanbrengen.

10.6 Standaard snelkoppelingen gebruiken

Als de soldeerbout werkt, fungeren de instellingenknoppen als snelkoppelingen. De soldeerbout is geprogrammeerd met drie standaard snelkoppelingen.

Snelkoppelingknop Temperatuur
1 200 °C
2 300 °C
3 400 °C

1. Druk op een snelkoppelingknop om over te schakelen naar de temperatuurwaarde.

10.7 Aangepaste snelkoppelingen toewijzen

Door aangepaste snelkoppelingen toe te wijzen aan de instellingenknoppen, kunt u tijdens het gebruik snel overschakelen naar voorinstellingen. U kunt snelkoppelingen toewijzen aan alle instellingsknoppen.

1. Pas de temperatuur van de soldeerbout aan.

2. Sla de snelkoppeling op door een instellingen knop (1/2/3) ingedrukt te houden totdat de waarden op het display eenmaal knipperen.

3. Gebruik de snelkoppeling door op de instellingenknop te drukken waaraan de snelkoppeling is toegewezen.

11 Gabrieksinstellingen

11.1 Fabrieksinstellingen herstellen

Menu-invoer Waarde Beschrijving
/FAC	OFF	Als FAC is ingesteld op OFF, kunnen de instellingen niet hersteld worden.Dit is een veiligheidsfunctie die voorkomt dat de intsel-lingen per ongeluk worden hersteld.
/FAC	ON	Als FAC is ingesteld op ON, kunnen de instellingen wor-den hersteld.

1. Houd de instellingsknoppen 1 en 3 tegelijk ingedrukt totdat op het display SET wordt weergegeven.
2. Navigeer naar het menu-item met de instellingsknoppen 1 en 3.
3. Gebruik de menuselectieknoppen TEMP om de waarde aan te passen.
4. Herstel de fabrieksinstellingen van de hoofdunit door op de instellingenknop 2 te drukken.

11.2 Gabrieksinstellingen

Instelling Standaard instelling
Timer OFF
Vergrendeling instellingen bediening OFF
Temperatuurkalibratie 00
Temperatuureenheid °C
Wachtwoordbeveiliging OFF
Knopgeluid ON

11.3 Fabriekssnelkoppelingen - heteluchtpistool

Snelkoppelingknop Temperatuur Luchtdebiet
1 Koud	50 %
2 300 °C	50 %
3 400 °C	50 %

11.4 Fabriekssnelkoppelingen - soldeerbout

Snelkoppelingknop Temperatuur
1 200 °C
2 300 °C
3 400 °C

12 Reiniging

Belangrijk:

• Gebruik geen agressieve reinigingsmiddelen, wrijfalcohol of andere chemische oplossingen. Ze beschadigen de behuizing en kunnen storingen in het product veroorzaken.
• Dompel het product niet in water.

12.1 De hoofdunit reinigen

1. Koppel het product los van de voeding.
2. Laat het product afkoelen tot omgevingstemperatuur.
3. Reinig het product met een droog, pluisvrij doekje.

12.2 Het heteluchtpistool reinigen

1. Koppel het product los van de voeding.
2. Laat het product afkoelen tot omgevingstemperatuur.
3. Reinig het product met een droog, pluisvrij doekje.

12.3 De soldeerbout reinigen

1. Koppel het product los van de voeding.
2. Laat het product afkoelen tot omgevingstemperatuur.
3. Reinig het product met een droog, pluisvrij doekje.
4. Verwijder met fijn schuurpapier de oxide van de soldeerboutstift.
5. Veeg de soldeerboutstift schoon met een droge doek.
6. Verwarm de soldeerbout en vertin de soldeerboutstift om oxidatie te voorkomen.

13 Probleemoplossing

13.1 Problemen met het heteluchtpistool oplossen

Probleem Mogelijke oorzaak Aanbevolen oplossing
Op het display wordt S-E weergegeven	Storing sensor Neem contact op met de technische ondersteuning.
Op het display wordt H-E weergegeven	Storing verwarming Neem contact op met de technische ondersteuning.

13.2 Problemen met de soldeerbout oplossen

Probleem Mogelijke oorzaak Aanbevolen oplossing
Op het display wordt S - E weergegeven	De soldeerbout is losgekoppeld Sluit de soldeerbout aan op de aan-sluitpoort van de soldeerbout.
Op het display wordt S - E weergegeven	Storing sensor Neem contact op met de technische ondersteuning.
Op het display wordt H - E weergegeven	Storing verwarming Neem contact op met de technische ondersteuning.

14 Onderhoud

14.1 De soldeerboutstift vervangen

Vervang de soldeerboutstift als deze tekenen van aanzienlijke slijtage vertoont of niet meer goed werkt.

1. Schakel de hoofdunit uit door de aan/uit-schakelaar I/O in stand O te zetten.
2. Koppel de voedingskabebl los van het product.
3. Laat de soldeerbout afkoelen tot kamertemperatuur.
4. Koppel de soldeerbout los van de hoofdunit.
5. Verwijder de soldeerboutstift door deze los te draaien. Zie de afbeelding.
6. Vervang de soldeerboutstift door een nieuwe. Raadpleeg Reserveonderdelen [▶ 81] voor meer informatie.

14.2 De zekering van de hoofdunit vervangen

De zekering is geïntegreerd in de voedingsconnector aan de achterkant van het product.

1. Schakel de hoofdunit uit door de aan/uit-schakelaar I/O in stand O te zetten.
2. Laat het heteluchtpistool en de soldeerbout volledig afkoelen.
3. Koppel de voedingskabebl los van het product.
4. Ontgrendel het zekeringcompartiment met een platte schroevendraaier en trek de zekeringhouder eruit.
5. Vervang de zekering door een gelijkwaardige zekering. Raadpleeg "Technische gegevens" voor gegevens over de zekering.

Tip:

Bewaar een reservezekering in de reservezekeringhouder die in de zekeringhouder is geïntegreerd.

15 Verwijdering

Alle elektrische en elektronische apparatuur die op de Europese markt wordt gebracht, moet met dit symbool zijn gemarkeerd. Dit symbool geeft aan dat dit apparaat aan het einde van zijn levensduur gescheiden van het ongesorteerd gemeentelijk afval moet worden weggegooid.

Iedere bezitter van oude apparaten is verplicht om oude apparaten gescheiden van het ongesorteerd gemeentelijk afval af te voeren. Eindgebruikers zijn verplicht oude batterijen en accu's die niet bij het oude apparaat zijn ingesloten, evenals lampen die op een niet-destructieve manier uit het oude toestel kunnen worden verwijderd, van het oude toestel te scheiden alvorens ze in te leveren bij een inzamelpunt.

Distributeurs van elektrische en elektronische apparatuur zijn wettelijk verplicht om oude apparatuur gratis terug te nemen. Conrad geeft u de volgende gratis inlevermogelijkheden (meer informatie op onze website):

in onze Conrad-filialen
in de door Conrad gemaakte inzamelpunten
in de inzamelpunten van de openbare afvalverwerkingsbedrijven of bij de terugnamesystemen die zijn ingericht door fabrikanten en distributeurs in de zin van de ElektroG

Voor het verwijderen van persoonsgegevens op het te verwijderen oude apparaat is de eindgebruiker verantwoordelijk.

Houd er rekening mee dat in landen buiten Duitsland andere verplichtingen kunnen gelden voor het inleveren van oude apparaten en het recyclen van oude apparaten.

Stroomverbruik 865 W

Zekering.... T5A L250V

ESD-veilig...... Ja

Bedrijfsomstandigheden.... 0 tot +40 °C, < 85 % RV

Opslagomstandigheden....-20 tot +80 °C, < 85 % RV

Kabellengte.... 1380 mm (± 20 mm)

Afmetingen (B x H x D).... 125 x 149 x 200 mm

Gewicht.... 3,3 kg (met alle accessoires)

16.2 Heteluchtpistool

Temperatuurbereik ....+100 tot +500 °C

Opwarmtijd 46 s voor 400 °C

Temperatuurnauwkeurigheid.... ± 35 °C

Temperatuurstabiliteit.... ± 5 °C

Type luchtpomp...... Borstelloze vortex-ventilator

Maximaal luchtdebiet.... 120 L/min

Kabellengte....ong. 900 mm

Afmetingen (∅ x H).... 25,2 x 223 mm

Temperatuurbereik ....+80 tot +480 °C

Temperatuurstabiliteit.... ± 2 °C

Opwarmtijd 48 s voor 400 °C

Temperatuurnauwkeurigheid.... ± 10 °C

Kabellengte....ong. 1100 mm

Afmetingen (∅ x L) 20 x 225 mm

Ga naar de productpagina op www.conrad.com voor beschikbare reserveonderdelen en accessoires.

D

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehouden. Elke reproductie, ongeacht de methode, bijv. fotokopie, microver-filming of de registratie in elektronische gegevensverwerkingssystemen, vereist de voorafgaande schriftelijke toe-stemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.

Copyright by Conrad Electronic SE *2617831_V1_0424_jh_mh_nl 18014399715960843-4 l3/O1 en
