DD 2G 18.0-EC LD - Perceuse Flex - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Flex DD 2G 18.0-EC LD, perceuse sans fil, 18V, moteur EC sans balais, couple maximum 60 Nm, vitesse à vide 0-1 500 tr/min.
Utilisation	Idéale pour le perçage dans le bois, le métal et le béton léger, adaptée aux travaux professionnels et aux bricoleurs exigeants.
Maintenance et réparation	Vérifier régulièrement l'état des batteries, nettoyer les filtres d'air, et faire réviser le moteur par un professionnel si nécessaire.
Sécurité	Utiliser des lunettes de protection et des gants, s'assurer que la zone de travail est dégagée, respecter les consignes de sécurité fournies dans le manuel.
Informations générales	Poids léger, design ergonomique, garantie de 2 ans, compatible avec d'autres outils Flex de la même gamme.

FOIRE AUX QUESTIONS - DD 2G 18.0-EC LD Flex

Comment puis-je changer le foret de la perceuse Flex DD 2G 18.0-EC LD ?

Pour changer le foret, assurez-vous que la perceuse est éteinte et débranchée. Utilisez une clé à molette pour desserrer le mandrin, retirez le foret usé et insérez le nouveau. Serrez le mandrin à l'aide de la clé jusqu'à ce qu'il soit bien fixé.

Pourquoi ma perceuse ne démarre-t-elle pas ?

Vérifiez d'abord que la perceuse est correctement chargée ou branchée. Assurez-vous également que l'interrupteur de sécurité n'est pas activé et que le mandrin est correctement verrouillé.

Comment régler la vitesse de la perceuse Flex DD 2G 18.0-EC LD ?

La perceuse est équipée d'un variateur de vitesse. Tournez le bouton de réglage de la vitesse situé sur le corps de la perceuse pour ajuster la vitesse en fonction du matériau que vous percevez.

Quels types de forets puis-je utiliser avec la Flex DD 2G 18.0-EC LD ?

La perceuse est compatible avec des forets à bois, à métal et à maçonnerie. Assurez-vous de choisir le bon type de foret en fonction du matériau que vous travaillez.

Comment nettoyer et entretenir ma perceuse ?

Après chaque utilisation, nettoyez la perceuse avec un chiffon sec pour enlever la poussière et les débris. Vérifiez régulièrement l'état du câble d'alimentation et des accessoires. Rangez la perceuse dans un endroit sec et à l'abri de l'humidité.

Que faire si ma perceuse surchauffe pendant l'utilisation ?

Si la perceuse surchauffe, arrêtez immédiatement l'utilisation et laissez-la refroidir. Vérifiez que le foret n'est pas bloqué et assurez-vous de ne pas forcer la perceuse. Utilisez la perceuse à des intervalles pour éviter la surchauffe.

Où puis-je trouver des pièces de rechange pour ma perceuse Flex DD 2G 18.0-EC LD ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur local ou sur le site officiel de Flex. Assurez-vous d'avoir le modèle exact de votre perceuse lorsque vous commandez des pièces.

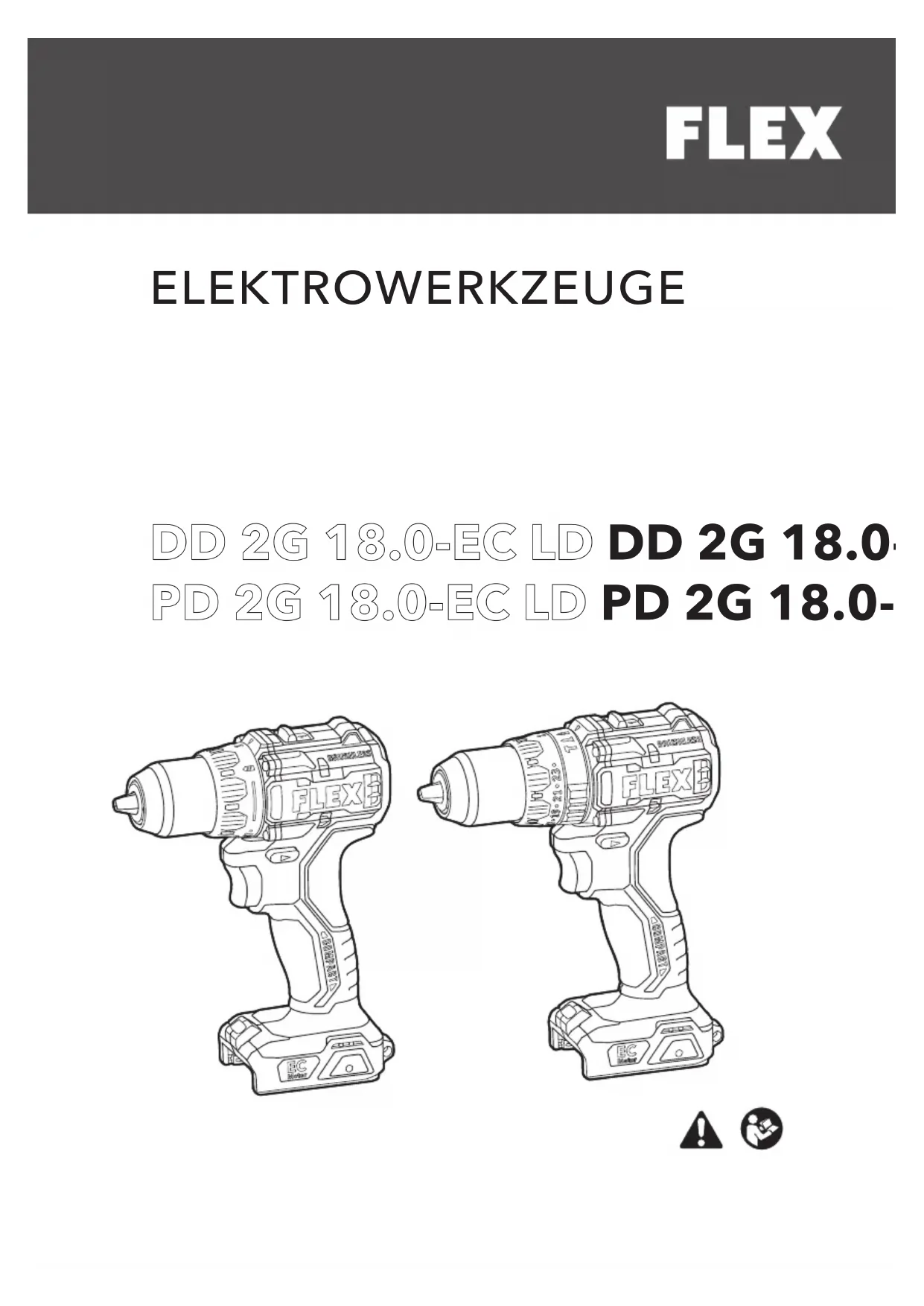

MODE D'EMPLOI DD 2G 18.0-EC LD Flex

Exemption from liability The manufacturer and his representative are not liable for any damage and lost profit due to interruption in business caused by the product or by an unusable product. The manufacturer and his representative are not liable for any damage which was caused by improper use of the product or by use of the product with products from other manufacturers.24 DD 2G 18.0-EC LD / PD 2G 18.0-EC LD Symboles utilisés dans ce mode d’emploi AVERTISSEMENT ! Indique un danger imminent. Le non-respect de cet avertissement peut entraîner la mort ou des blessures graves. ATTENTION ! Indique une situation potentiellement dangereuse. Le non-respect de cet avertissement peut entraîner des blessures légères ou des dégâts matériels. REMARQUE Indique des conseils et des informations importantes. Symboles sur l'outil électrique V Volts /min Vitesse de rotation Pour réduire le risque de blessures, l’utilisateur doit lire la notice d’utilisation ! Information sur l’élimination de l’outil usagé (voir page 31). Pour votre sécurité AVERTISSEMENT ! Avant d’utiliser l’outil électrique, veuillez lire et respecter : les présentes consignes d’utilisation ; les « Consignes de sécurité générales » sur la manipulation des outils électriques dans le livret fourni (brochure n° : 315.915), les règles applicables sur le site et la réglementation relative à la prévention des accidents. Cet outil électrique est un outil de pointe et a été conçu conformément aux règles de sécurité reconnues. Néanmoins, lors de l’utilisation, l’outil électrique peut mettre en danger la vie et l’intégrité corporelle de l’utilisateur ou d’un tiers, ou l’outil électrique ou d’autres biens peuvent subir des dommages. La perceuse-visseuse/perceuse à percussion sans fil ne doit être utilisée que aux fins prévues, en parfait état de fonctionnement. Les défaillances pouvant compromettre la sécurité doivent être réparées immédiatement. Utilisation prévue La perceuse-visseuse/perceuse à percussion sans fil est destinée

pour un usage commercial dans les secteurs de l’industrie et du commerce,

pour percer des trous, percer du bois, percer du métal, visser et percer de la maçonnerie (uniquement la perceuse à percussion). Consignes de sécurité pour perceuse-visseuse/perceuse à percussion AVERTISSEMENT

Consultez toutes les consignes de sécurité, les instructions, les illustrations et les spécifications fournies avec cet outil électrique. Le non-respect des consignes figurant ci-dessous peut provoquer un choc électrique, un incendie et/ou des blessures graves. Conservez tous les avertissements et instructions pour pouvoir vous y référer ultérieurement. Perceuse-visseuse

Tenez l’outil électrique par ses surfaces de préhension isolantes quand vous effectuez un travail durant lequel l’accessoire de coupe ou de vissage risque d’entrer en contact avec des câbles électriques dissimulés. Si l’accessoire de coupe ou de vissage entre en contact avec un fil électrique sous tension, les parties métalliques non carénées de l’outil électrique peuvent se retrouver sous tension et l’opérateur risque de subir un choc électrique.

Fixez la pièce à usiner. Des dispositifs de serrage ou un étau permettront de mieux maintenir la pièce en place, et ce, de façon plus sûre qu’en la tenant à la main.

Ne percez pas dans des murs existants25 DD 2G 18.0-EC LD / PD 2G 18.0-EC LDou dans d'autres zones aveugles où des câbles électriques peuvent s’y trouver. Si cette situation est inévitable, déconnectez tous les fusibles ou disjoncteurs alimentant ce chantier.

Positionnez-vous de manière à éviter d'être coincé(e) entre l'outil, les murs ou les poteaux. Si le foret venait à se coincer dans la pièce, le couple de réaction de l'outil pourrait vous écraser la main ou la jambe.

Attendez toujours l'arrêt complet de la machine avant de la déposer. L'insert d'outil peut se coincer et entraîner une perte de contrôle de l'outil électrique.

Lorsque vous travaillez avec l'outil électrique, tenez-le toujours fermement des deux mains et adoptez une position stable. Il est plus sûr de guider l’outil électrique à deux mains. Perceuse à percussion

Portez une protection auditive lors d’un perçage à percussion. L’exposition au bruit peut provoquer une perte d’acuité auditive.

Tenez l’outil électrique par ses surfaces de préhension isolantes quand vous effectuez un travail durant lequel l’accessoire de coupe ou de vissage risque d’entrer en contact avec des câbles électriques dissimulés. Si l’accessoire de coupe ou de vissage entre en contact avec un fil électrique sous tension, les parties métalliques non carénées de l’outil électrique peuvent se retrouver sous tension et l’opérateur risque de subir un choc électrique.

Fixez la pièce à usiner. Des dispositifs de serrage ou un étau permettront de mieux maintenir la pièce en place, et ce, de façon plus sûre qu’en la tenant à la main.

Ne percez pas dans des murs existants ou dans d'autres zones aveugles où des câbles électriques peuvent s’y trouver. Si cette situation est inévitable, déconnectez tous les fusibles ou disjoncteurs alimentant ce chantier.

Positionnez-vous de manière à éviter d'être coincé(e) entre l'outil ou la poignée latérale et les murs ou les poteaux. Si le foret venait à se coincer dans la pièce, le couple de réaction de l'outil pourrait vous écraser la main ou la jambe. Consignes de sécurité lors de l’utilisation de forets longs :

Ne percez jamais à une vitesse supérieure à la vitesse maximale du foret. A une vitesse trop élevée, le foret est susceptible de se courber s’il tourne librement sans toucher la pièce, entraînant des blessures corporelles.

Commencez toujours par percer à une vitesse réduite avec la pointe du foret contre la pièce. A une vitesse trop élevée, le foret est susceptible de se courber s’il tourne librement sans toucher la pièce, entraînant des blessures corporelles.

Exercez une pression uniquement dans l’axe du foret et ne l’exercez pas de manière excessive. Les forets peuvent se courber et se briser ou entraîner une perte de contrôle de l’appareil pouvant mener à des blessures corporelles. Bruit et vibration Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 62841. Le niveau acoustique évalué A de l’outil est typiquement :

Niveau de pression acoustique L

Niveau de puissance acoustique L

Incertitude : K = 5 dB.Valeur de vibration totale :

Valeur d’émission a : DD 2G 18.0-EC LD 1,02 m/s

ATTENTION ! Les mesures indiquées font référence à des outils électriques neufs. Un usage quotidien influe sur les valeurs de bruit et de vibration.26 DD 2G 18.0-EC LD / PD 2G 18.0-EC LD REMARQUE Le niveau des émissions vibratoires indiqué ici a été mesuré conformément à une méthode de mesure standardisée selon la norme EN 62841, et peut être utilisé pour comparer les outils entre eux. Il peut aussi servir pour effectuer une évaluation préliminaire de l’exposition. Le niveau des émissions vibratoires spécifié se réfère aux applications principales de l’outil.Cependant, si l’outil est utilisé pour différentes applications, avec différents accessoires de coupe ou s’il est mal entretenu, le niveau des émissions vibratoires peut être différent.Ceci peut augmenter le niveau d’exposition de façon significative au cours de la période totale d’utilisation.Pour effectuer une estimation exacte du niveau des émissions vibratoires, il est également nécessaire de prendre en compte les fois où l’outil est éteint ou en fonctionnement à vide.Ceci peut diminuer le niveau d’exposition de façon significative au cours de la période totale d’utilisation.Identifiez des mesures de sécurité supplémentaires pour protéger l’opérateur des effets des vibrations, telles que : entretien de l’outil et des accessoires de coupe, maintien des mains au chaud, organisation du rythme de travail. ATTENTION ! Portez un casque antibruit à une pression acoustique supérieure à 85 dB(A). Spécifications techniques OutilDD 2G 18.0-EC LD PD 2G 18.0- EC LD Type Perceuse-visseusePerceuse-visseuse à percussionTension nominaleVdc 18Régime à vide r.p.m 0-500 / 0-1800Capacité du mandrinmm 1,5-13Diamètre de perçage max. pour le métalmm 13 13Diamètre de perçage max. pour le bois mm 52 52Diamètre de perçage max. pour la maçonneriemm N/A 13Couple, maximal– Vissage dans un matériau tender– Vissage dans un matériau dur

Cadence de percussiontemps par minute N/A 0-8000 / 0-28800Paramètres d'em-brayage 18+ 24+

Poids selon la « Procédure EPTA 01/2003 » (sans batterie)kg 1,11 1,195BatterieAP 18.0/2.5AP 18.0/5.0AP 18.0/8.0Poids de la batterie AP 18.0/2.5AP 18.0/5.0AP 18.0/8.0 0,4 0,7 1,1 Température d’utilisation-10°-40°CTempérature de stockage< 50℃Température de recharge4~40°CChargeur CA 10.8/18.0, CA 18.0-LD27 DD 2G 18.0-EC LD / PD 2G 18.0-EC LD Vue d’ensemble (voir image A) La numérotation des caractéristiques du produit se réfère à l’illustration de la machine sur la page des schémas.1. Bague de réglage du couple2. Mandrin automatique3. Dents du mandrin4. Interrupteur-gâchette de vitesse variable5. Lampe LED6. Commande à deux vitesses7. Bouton de présélection du sens du rotation (marche avant / verrouillage central / marche arrière)8. Poignée soft grip9. Fixation pour dragonnePour fixer une dragonne de poignet (non fournie) afin que l’outil ne tombe pas.10. Bague de sélection de fonctionUniquement pour PD 2G 18.0-EC LD11. Clip de ceinture amovible12. Support de foret amovible Consignes d’utilisation AVERTISSEMENT ! Avant tout travail sur l'outil lui-même, retirez la batterie. Avant de mettre l’outil en marche Déballez la perceuse-visseuse/perceuse à percussion sans fil et vérifiez qu'il n'y a pas de pièces manquantes ou endommagées. REMARQUE La batterie n’est pas entièrement chargée à la livraison. Avant la première utilisation, chargez la batterie entièrement. Consultez le mode d’emploi du chargeur. Insertion/remplacement de la batterie

Enfoncez la batterie chargée dans l’outil électrique jusqu’à ce qu’elle se mette en place en émettant un clic (voir figure B).

Pour la retirer, appuyez sur le bouton d’éjection et sortez la batterie (voir figure C). ATTENTION ! Lorsque vous n’utilisez pas l’outil, protégez les contacts de la batterie. Des pièces métalliques lâches peuvent court-circuiter les contacts ; risque d’explosion et d’incendie ! Clip de ceinture amovible et bride

Retirez la batterie de l'outil.

Alignez le trou du clip de la ceinture (11) et de la bride (12) avec le trou fileté situé à la base de l’outil (voir schéma D).

Insérez la vis de fixation et serrez-la fermement à l'aide d'un tournevis (non fourni). Fixation pour dragonne

La fixation pour dragonne est prévue pour attacher une dragonne de poignet (non fournie) afin de réduire le risque de chute de l’outil. Vous pouvez ainsi mettre la dragonne autour de votre main lorsque vous transportez l’outil (voir schéma E). Installer et supprimer des bits ATTENTION ! Avant de commencer tout travail sur l’outil électrique, déplacez le bouton de présélection du sens de rotation (7) sur la position centrale.

Placez le bouton de présélection du sens de rotation (7) en position centrale pour verrouiller la gâchette (4).

Retirez la batterie. Faites tourner le mandrin (2) dans le sens inverse des aiguilles d'une montre, comme illustré à la figure F, pour ouvrir les mâchoires du mandrin (3).

Insérez un foret jusqu'à la butée et faites tourner le mandrin (2) dans le sens des aiguilles d'une montre et serrez-le fermement à la main. (Voir figure G)

Pour retirer le foret, tournez le mandrin (2) dans le sens inverse des aiguilles d'une montre pour ouvrir les mâchoires du mandrin (3) et retirer le foret.28 DD 2G 18.0-EC LD / PD 2G 18.0-EC LD AVERTISSEMENT Assurez-vous d'insérer le foret tout droit dans les mâchoires du mandrin. N'insérez pas le foret dans les mâchoires du mandrin en l’inclinant, comme illustré à la figure H. Cela pourrait entraîner la projection du foret et causer des blessures graves ou des dommages au mandrin. AVERTISSEMENT La mèche peut être chaude après une utilisation prolongée. Utilisez des gants de protection lorsque vous retirez la mèche de l’outil, ou laissez d’abord la mèche refroidir. Présélection du sens de rotation (voir schéma I) ATTENTION ! Changez le sens de rotation uniquement lorsque l’outil est à l’arrêt. Placez le bouton de présélection du sens de rotation (7) dans la position requise :

Positionnez le bouton de présélection du sens de direction (7) à l'extrême gauche de l'outil pour visser ou serrer les vis.

Positionnez le bouton de présélection du sens de direction à l'extrême droite de l'outil pour retirer ou desserrer les vis.

Positionnez le bouton de présélection du sens de direction sur la position « OFF » (verrouillage central) pour aider à réduire la possibilité de démarrage accidentel lorsqu'il n'est pas utilisé. REMARQUE La perceuse-visseuse/perceuse à percussion ne fonctionnera que si le sélecteur de sens de rotation est complètement engagé à gauche ou à droite. AVERTISSEMENT ! Les outils à batterie sont toujours en état de fonctionnement. Par conséquent, le bouton de présélection du sens de direction doit toujours être verrouillé en position centrale lorsque l'outil n'est pas utilisé ou lorsque vous le transportez à vos côtés. Commande à deux vitesses (voir figure J) Le sélecteur de vitesses (6) est situé sur le dessus de l'outil et permet de basculer entre les vitesses « 1 » et « 2 ». a. La vitesse « 1 » fournit un couple plus élevé et des vitesses plus faibles pour les travaux lourds ou pour visser, percer des trous de grand diamètre ou tarauder des filets. Utilisez le mode « 1 » pour amorcer des trous sans avoir poinçonné l’emplacement du trou, percer des métaux ou du plastique, percer de la céramique ou pour des applications nécessitant un couple plus élevé. b. La vitesse « 2 » fournit un couple plus faible et des vitesses plus rapides pour le perçage à percussion (PD 2G 18.0- EC LD uniquement) ou les travaux de perçage plus légers. La vitesse « 2 » est plus adaptée au perçage du bois et des composites de bois et à l'utilisation d'accessoires d’abrasion et de polissage. REMARQUE : Pour éviter d'endommager le boîtier de vitesses, laissez toujours l'outil s'arrêter complètement avant de changer de vitesse. Bague de sélection de fonction (uniquement PD 2G 18.0-EC LD) et bague de réglage du couple AVERTISSEMENT ! Ne réglez pas la bague du couple ou de sélection de fonction lorsque l'outil est en marche. Votre outil est équipé d'une bague de sélection de fonction (PD 2G 18.0-EC LD uniquement) et d'une bague de réglage du couple pour diverses applications. Déplacez la bague en fonction des exigences de votre tâche. Le réglage approprié dépend du travail et du type de foret, de fixation et de matériau sur lequel vous travaillez. En général, utilisez un couple plus élevé pour les vis plus grandes. Si le couple est trop élevé, les vis peuvent être endommagées ou cassées. DD 2G 18.0-EC LD (voir figure K) : Votre perceuse dispose de 18 réglages de couple pour le vissage et d’1 réglage de perçage. Le couple de sortie augmente à mesure que vous tournez la bague de 1 à 18.29 DD 2G 18.0-EC LD / PD 2G 18.0-EC LD Réglez le couple en tournant la bague de réglage du couple. Plus le réglage du couple est élevé, plus l'outil produit de force pour faire tourner un objet. Le réglage de perçage verrouille l'embrayage pour permettre le perçage et d'autres applications intensives. PD 2G 18.0-EC LD (voir figure L) : Votre perceuse à percussion comprend 24 réglages de couple, 1 réglage de perçage et 1 réglage de perçage à percussion. Le couple de sortie augmente à mesure que vous tournez la bague de 1 à 24. Le réglage de perçage verrouille l'embrayage pour permettre le perçage (sans percussion) et d'autres applications intensives. Le réglage de perçage à percussion verrouille l'embrayage pour permettre le perçage à percussion uniquement. REMARQUE : N'utilisez pas le réglage de perçage à percussion pour le perçage dans le bois, le métal, la céramique et le plastique pour éviter d'endommager le foret/la vis. Lampe LED (voir figure M) Votre outil est équipé d’une lampe LED (5), située à la base de l’outil. Cela permet un éclairage supplémentaire de la surface de travail dans les endroits peu éclairés. La lampe LED (5) s'allume automatiquement en appuyant légèrement sur la gâchette à vitesse variable (4) avant que l'outil ne commence à fonctionner et s'éteint environ 10 secondes après relâchement de la gâchette (4). Le voyant LED se met à clignoter rapidement lorsque l’outil et/ou la batterie est surchargé ou trop chaud et les capteurs internes forcent l’arrêt de l’outil. Laissez l’outil reposer pendant un certain temps ou placez l’outil et la batterie séparément à l’air pour qu’ils refroidissent. Le voyant LED clignote plus lentement pour indiquer que la batterie est presque vide. Rechargez la batterie. Mise en marche de l’outil électrique (voir schéma N)

Pour mettre l’outil en marche : Appuyez sur la gâchette (4). L'interrupteur-gâchette à vitesse variable offre une vitesse plus élevée avec une pression de déclenchement accrue et une vitesse plus faible avec une pression de déclenchement réduite.

Pour éteindre l’outil : Relâchez la gâchette (4). AVERTISSEMENT ! Pour prévenir un démarrage accidentel pouvant provoquer des blessures corporelles graves, retirez toujours la batterie de l'outil avant d'assembler des pièces. AVERTISSEMENT ! Si une ou plusieurs pièces sont manquantes ou endommagées, n’utilisez pas cet outil tant que toutes les pièces n’ont pas été remplacées. Utiliser cet outil avec des pièces endommagées ou manquantes peut provoquer des blessures corporelles graves. Perçage (voir figure O) AVERTISSEMENT ! Lorsque vous utilisez un outil électrique ou soufflez la poussière, portez toujours des lunettes de sécurité couvrantes ou à écrans latéraux. Portez également un masque antipoussière si l’utilisation génère des poussières. a. Vérifiez que le bouton de présélection du sens de rotation (7) est sur la bonne position (marche avant ou marche arrière). b. Fixez le matériau à percer dans un étau ou avec des pinces pour l'empêcher de tourner lorsque le foret est en rotation. c. Tenez fermement la perceuse et placez le foret sur l'endroit à percer. d. Appuyez sur la gâchette à vitesse variable (4) pour démarrer la perceuse. e. Avancez le foret dans le matériau en exerçant une légère pression suffisant à accompagner le perçage. Ne forcez pas et n’exercez pas de pression latérale pour élargir le trou. Laissez l’outil faire le travail. f. Lorsque vous percez des surfaces dures et lisses, poinçonnez l'emplacement souhaité du trou. Cela permettra d’éviter que le foret se décentre lorsque vous commencez à percer le trou.30 DD 2G 18.0-EC LD / PD 2G 18.0-EC LD g. Lorsque vous percez des métaux, mettez un peu d'huile sur le foret pour l'empêcher de surchauffer. L'huile prolongera la durée de vie du trépan et augmentera l'efficacité du forage. h. Si le foret se coince dans la pièce ou si la perceuse cale, arrêtez immédiatement l'outil. Retirez le foret de la pièce et déterminez la raison du blocage. Il existe deux règles pour percer des matériaux durs. Premièrement, plus le matériau est dur, plus la pression que vous devez appliquer sur l’outil est importante. Deuxièmement, plus le matériau est dur, plus la vitesse doit être faible. Si le trou à percer est grand, percez d’abord un trou plus petit, puis agrandissez-le à la taille requise avec un foret plus grand ; cette technique est souvent plus rapide au final. Perçage du bois (voir figure P) Pour une performance maximale, utilisez des forets en acier rapide ou à pointe Brad pour le perçage du bois.

Commencez à percer à très basse vitesse pour éviter que le foret ne glisse du point de départ.

Augmentez la vitesse lorsque le foret mord dans le matériau.

Lorsque vous percez des trous "traversants", fixez un bloc de bois derrière la pièce pour éviter que les bords ne soient déchiquetés ou éclatés à l'arrière de la pièce. REMARQUE : Les forets peuvent surchauffer à moins d'être inversés et retirés fréquemment pour éliminer les copeaux des flûtes. Perçage du métal Pour des performances maximales, utilisez des forets en acier rapide pour le perçage du métal ou de l'acier.

Lorsque vous percez des métaux, mettez un peu d'huile sur le foret pour l'empêcher de surchauffer. L'huile prolongera la durée de vie du trépan et augmentera l'efficacité du forage.

Commencez à percer à très basse vitesse pour éviter que le foret ne glisse du point de départ.

Maintenez une vitesse et une pression qui permettent de couper sans surchauffer le foret. Exercer une pression excessive risque de :

User les roulements.

Plier ou brûler les forets.

Produire des trous décentrés ou de forme irrégulière. Vissage (voir figure Q) Essayez d'utiliser des vis de type standard pour un vissage facile et une meilleure adhérence. a. Installez le bon foret de vissage. b. Assurez-vous que la bague de réglage du couple est positionnée sur le réglage le mieux adapté. En cas de doute, commencez par un réglage bas et augmentez progressivement le réglage si nécessaire. Ne modifiez pas le réglage du couple lorsque l'outil est en marche. c. Utilisez la vitesse adaptée ("1" ou "2") pour votre travail et exercez d'abord une pression minimale sur la gâchette à vitesse variable. Augmentez la vitesse uniquement lorsqu’il est possible de maintenir un contrôle total. d. Il est conseillé de percer d'abord un trou de guidage. Ce trou doit être légèrement plus long que la vis à visser et à peine plus petit que le diamètre de la tige de la vis. Le trou de guidage servira de guide pour la vis et permettra également de serrer la vis plus facilement. Lorsque les vis sont positionnées près d'un bord du matériau, un trou de guidage permettra également d’empêcher que le bois ne se fende. e. Utilisez une fraise conique (vendue séparément) pour loger la tête de vis afin qu'elle ne dépasse pas de la surface. f. Maintenez une pression suffisante sur la perceuse pour empêcher la mèche de sortir de la tête de vis. La tête de vis peut facilement être endommagée, ce qui rend difficile son vissage ou son retrait. g. Pour arrêter la perceuse/visseuse, relâchez la gâchette et laissez l'outil s'arrêter complètement.31 DD 2G 18.0-EC LD / PD 2G 18.0-EC LD Perçage de la maçonnerie (uniquement PD 2G 18.0-EC LD) (voir figure R) Pour des performances optimales, utilisez des mèches à maçonnerie au carbure lorsque vous percez des trous dans de la brique, des carreaux, du béton, etc.

Maintenez une vitesse et une pression qui permettent de couper sans surchauffer la mèche ou la perceuse.Exercer une pression excessive risque de :

Surchauffer la perceuse.

User les roulements.

Plier ou brûler les forets.

Produire des trous décentrés ou de forme irrégulière.

Exercez une pression légère à une vitesse moyenne pour de meilleurs résultats dans la brique.

Exercez une pression supplémentaire pour les matériaux durs tels que le béton.

Lorsque vous percez des trous dans des carreaux, entraînez-vous sur un débris de carreau pour déterminer la meilleure vitesse et la meilleure pression. Pour empêcher le foret de déraper/glisser, collez d'abord deux morceaux de ruban adhésif pour créer une forme en « X » sur le point de perçage prévu.

Commencez à percer à très basse vitesse pour éviter que le foret ne glisse du point de départ. Maintenance et entretien AVERTISSEMENT ! Avant tout travail sur l'outil lui-même, retirez la batterie. Nettoyage

Nettoyez l’outil régulièrement ainsi que la grille devant les fentes d’aération. La fréquence de nettoyage dépend du matériau et de la durée d’utilisation.

Nettoyez régulièrement l’intérieur du boîtier et le moteur avec de l’air comprimé sec. Pièces de rechange et accessoires Pour les autres accessoires, en particulier les outils et les accessoires de polissage, consultez les catalogues du fabricant.Vous trouverez des dessins éclatés et des listes de pièces de rechange sur notre site internet : www.flex-tools.com Information sur l’élimination des déchets AVERTISSEMENT ! Rendre les outils électriques usagés inutilisables : en retirant le cordon d’alimentation des outils filaires, en retirant la batterie des outils sans fil. Pays de l’UE uniquementNe jetez pas les outils électriques avec les ordures ménagères !Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques et à sa transposition dans la législation nationale, les outils électriques usagés doivent être collectés séparément et recyclés dans le respect de l’environnement.Récupération des matières premières à la place de l’élimination des déchets.L’appareil, les accessoires et l’emballage doivent être recyclés dans le respect de l’environnement. Les pièces en plastique sont identifiées pour le recyclage selon le type de matériau. AVERTISSEMENT ! Ne jetez pas les batteries avec les ordures ménagères, ni dans un feu ou dans de l’eau. N’ouvrez pas des batteries usagées. Pays de l’UE uniquement : Conformément à la directive 2006/66/CE, les batteries défectueuses ou usagées doivent être recyclées. REMARQUE N’hésitez pas à demander à votre revendeur où recycler votre produit !32 DD 2G 18.0-EC LD / PD 2G 18.0-EC LD -Déclaration de conformité Nous déclarons sous notre seule responsabilité que le produit décrit dans les « Spécifications techniques » est conforme aux normes ou documents normatifs suivants : EN 62841 conformément aux réglementations des directives 2014/30/ UE, 2006/42/CE, 2011/65/UE. Responsable pour les documents techniques : FLEX - Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr, Allemagne Peter Lameli Klaus Peter Weinper Directeur Chef du Service Qualité technique
