Caractéristique	Détails
Type de lampe	LED
Température de couleur	3200K - 5600K
Flux lumineux	5000 lumens
Angle de faisceau	25° à 50°
Contrôle DMX	Oui, 3/5 canaux
Modes d'utilisation	Mode statique, mode DMX
Dimensions	32 x 20 x 15 cm
Poids	3.5 kg
Alimentation	100-240V, 50/60Hz
Consommation électrique	150W
Maintenance	Nettoyage régulier des lentilles, vérification des connexions électriques
Sécurité	Utiliser avec un support adéquat, éviter l'exposition à l'eau
Garantie	2 ans
Applications	Événements, théâtres, concerts, productions audiovisuelles

FOIRE AUX QUESTIONS - Ovation B-2805FC Chauvet

Quelle est la température de couleur de la Chauvet Ovation B-2805FC ?

La Chauvet Ovation B-2805FC a une température de couleur de 2800 K.

Comment régler l'intensité de la lumière sur la Chauvet Ovation B-2805FC ?

Vous pouvez régler l'intensité de la lumière via le contrôleur DMX ou directement sur le panneau de la lampe.

Que faire si la lampe ne s'allume pas ?

Vérifiez que la lampe est correctement branchée, que l'alimentation est fonctionnelle et que le fusible n'est pas grillé.

La Chauvet Ovation B-2805FC fait-elle du bruit pendant son fonctionnement ?

La Chauvet Ovation B-2805FC est conçue pour fonctionner silencieusement, mais certains bruits peuvent être normaux en fonction des réglages de ventilation.

Comment nettoyer la Chauvet Ovation B-2805FC ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur. Évitez d'utiliser des produits chimiques agressifs.

Quelle est la durée de vie de la lampe ?

La durée de vie de la lampe peut atteindre jusqu'à 50 000 heures dans des conditions normales d'utilisation.

Puis-je utiliser la Chauvet Ovation B-2805FC en extérieur ?

Non, la Chauvet Ovation B-2805FC est conçue pour un usage intérieur uniquement.

Comment mettre à jour le firmware de la Chauvet Ovation B-2805FC ?

Les mises à jour du firmware peuvent être effectuées via un logiciel fourni par le fabricant, en suivant les instructions sur leur site web.

Y a-t-il des accessoires recommandés pour la Chauvet Ovation B-2805FC ?

Oui, il est recommandé d'utiliser des filtres et des lentilles spécifiques pour optimiser les performances de la lampe.

MODE D'EMPLOI Ovation B-2805FC Chauvet

À Propos de ce Manuel

Le Manuel de Référence du Ovation B-2805FC (MdR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

• N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
- Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- ATTENTION: Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle avec une forte température), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
- ATTENTION: le boîtier de ce produit peut s'avérer brûlant lors du fonctionnement.
• Montez toujours ce produit dans un endroit bien ventilé, à au moins 50 cm (20 pouces) des surfaces adjacentes.
• Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du produit lorsque celui-ci fonctionne.
• Utilisez TOUJOURS une élingue de sécurité lorsque vous montez ce produit en hauteur.
- N'utilisez PAS cet appareil en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pourrait en affecter le fonctionnement. (IP20)
- N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.
- Ne connectez ce produit NI à un gradateur NI à un rhéostat.
- Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
- N'utilisez QUE les lyres d'accroche ou les poignées pour transporter cet appareil. Ne transportez jamais cet appareil par sa lyre asservie.
- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
• La température ambiante maximale doit être de 113° F (45° C). Ne le faites pas fonctionner à des températures plus élevées.

Conformité FCC

Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes:

1. Cet appareil ne doit pas causer d'interférences nuisibles, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'equipement.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Ce Qui est Inclus

• Ovation B-2805FC

• Un cordon d'alimentation Neutrik® powerCON®

• Filtre mur lavage
  • Manuel de Référence

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Connexion électrique

Vous pouvez connecter jusqu'à 2 Ovation B-2805FC à 120 V, 3 unités à 208 V ou 4 unités à 230 V. Vous pouvez vous procurer séparément des cordons d'alimentation.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune	Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Remplacement du fusible

1. Débranchez l'appareil de l'alimentation.
2. Â l'aide d'un tournevis à tête plate, dévissez le couvercle du porte-fusible du boîtier.
3. Retirez le fusible obsolète te et remplacez-le par un fusible en bon état de même type et ampérage.
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Connexions du Signal

Vous pouvez relier le Ovation B-2805FC à un contrôleur ou à un logiciel de contrôle à l'aide d'une connexion DMX ou une connexion Ethernet. En cas d'utilisation du Ovation B-2805FC, conjointement avec d'autres appareils compatibles avec les protocoles Art-Net™ ou sACN, vous gardez le contrôle individuel sur un même réseau. Veuillez consulter le manuel d'utilisation pour plus d'informations sur la connexion et la configuration de l'appareil avec ces signaux.

Personnalités de contrôle

Le Ovation B-2805FC utilise les protocoles DMX, Art-Net™ et sACN pour ses 32 personnalités de contrôle composées de 3CH à 135CH en mode 1 cellule, 2 cellule, 5 cellule et 10 cellules:

Mode	1 cellule	2 cellules	5 cellules	10 cellules
DMX-VCW-CCT	3	N/A	N/A	N/A
HSV	3	6	15	30
RGB	3	6	15	30
RGBA	4	8	20	40
RGBAL	5	10	25	50
RGB EXT	8	15	33	63
RGBA EXT	9	17	38	73
RGBAL EXT	10	19	43	83
RGBAL Fine	10	20	50	100
RGBAL FULL	17	31	70	135

Connexion DMX

Le Ovation B-2805FC fonctionnera avec un jeu d'orgues DMX au moyen de connexions DMX en série standard. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion Art-Net™

Art-Net™ est un protocole Ethernet par TCP/IP qui permet de transférer de grandes quantités de données DMX512 en utilisant une connexion etherCON RJ45 sur un grand réseau. Une introduction au protocole Art-Net™ est disponible sur le site internet www.chauvetprofessional.com. Chauvet Professional recommande d'utiliser le mode Unicast pour de meilleurs résultats.

Art-Net™ conçu et droit d'auteur par Artistic Licence Holdings Ltd.

Connexion sACN

Également appelé ANSI E1.31, le streaming ACN est un protocole Ethernet qui utilise les couches et le formatage de l'Architecture for Control Networks pour transporter des données DMX512 par IP ou tout autre réseau compatible ACN. L'ACN est maintenu par la PLASA (Professional Lighting and Sound Association).

Connexion maître/esclave

Le Ovation B-2805FC utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.

RDM (gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Ovation B-2805FC supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Utilisez au moins deux points de fixation par appareil. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir notre gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

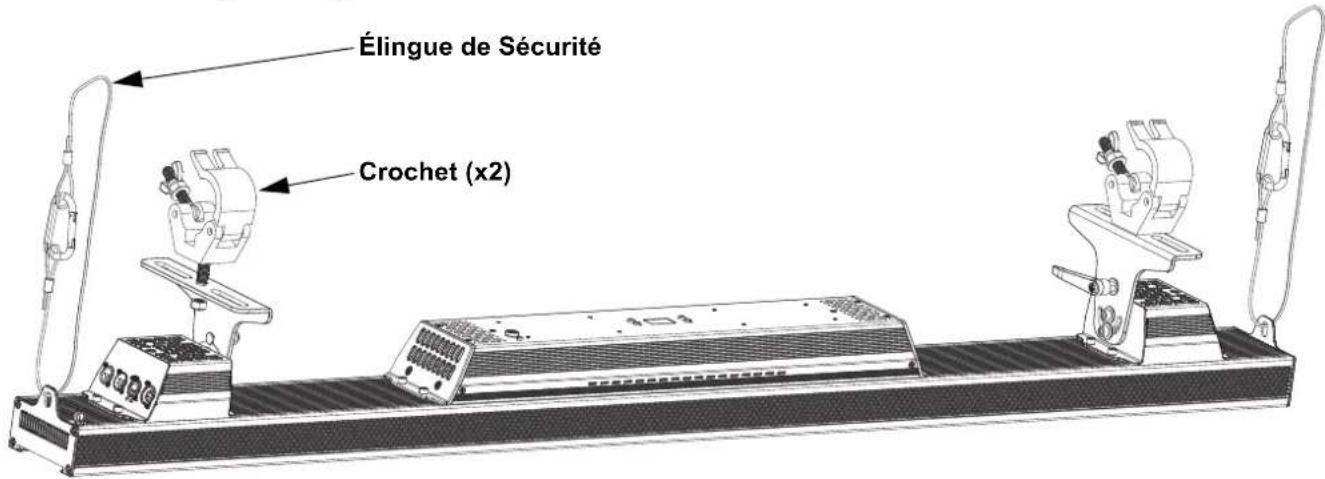

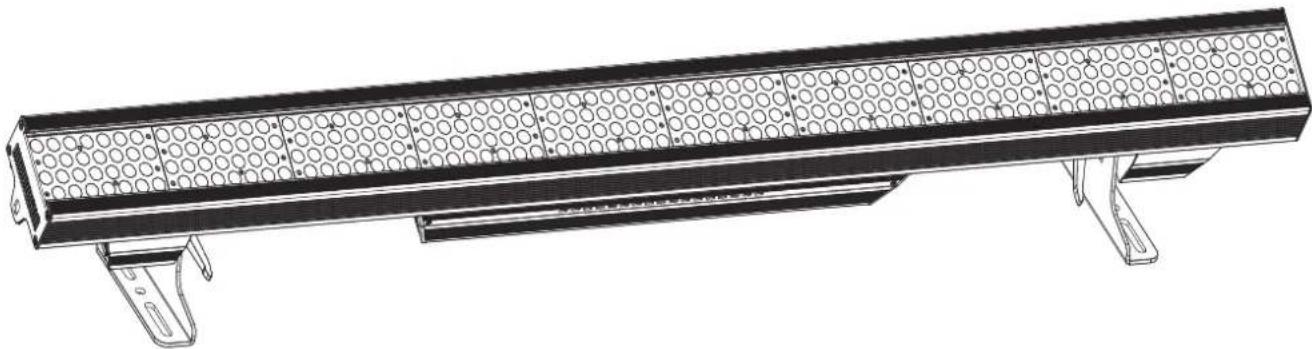

Schéma de montage de l'appareil

Élingue de Sécurité Crochet (x2)

Montage en Hauteur

Le serveur web de l'Ovation B-2805FC peut être accédé à partir de n'importe quel ordinateur connecté sur le même réseau que l'appareil. Il permet un accès réseau aux informations systèmes et aux paramètres tels que le protocole de contrôle et l'adresse de démarrage. Il permet également de tester la sortie de couleur et de modifier le mot de passe du serveur web.

Pour accéder au serveur web:

1. Paramétrez l'adresse IP du réseau afin que le premier chiffre soit identique à celui de l'adresse IP de l'appareil.
2. Saisissez l'adresse IP de l'appareil dans la barre d'adresse d'un navigateur Internet.
3. Saisissez admin en tant que nom d'utilisateur et mot de passe pour vous identifier.

Description du Tableau de Commandes

Bouton Fonction

	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuer les valeurs numériques

Roue de Couleurs Virtuelles (VCW)

Le Ovation B-2805FC dispose d'une fonction appelée Roue de Couleur Virtuelle (VCW - Virtual Color Wheel). Cette fonction est disponible en mode de contrôle autonome pour une utilisation manuelle mais également en tant que canal de contrôle dans certaines personnalités DMX. Plus de 30 couleurs pré-mélangées, personnalisées par nos ingénieurs, sont disponibles pour faciliter la programmation.

Les valeurs DMX utilisées pour mélanger ces couleurs sont indiquées ci-dessous. Vous pouvez ajuster l'intensité globale du Ovation afin de reproduire plus fidèlement les couleurs que vous avez l'habitude d'utiliser. Un graphique est disponible sur notre site Web à l'adresse www.chauvetprofessional.com pour comparer nos couleurs pré-mélangées avec des couleurs de gel populaires. Ce tableau est fournit uniquement à des fins de comparaison et ne certifie pas que nos couleurs pré-mélangées correspondent aux couleurs de gel énumérées.

Gamme de couleurs

Valeurs DMX	Affichage à l'Écran	Valeur Rouge	Valeur Vert	Valeur Bleu	Valeur Ambre	Valeur Lime
000 ⇔ 005	- 000 000 000 000 000
006 ⇔ 013	C3050 - Md Yellow	233	163	020	123	255
014 ⇔ 021	C3040 - Lt Yellow	224	158	047	255	231
022 ⇔ 028	C3240 - Amb Yellow	180	060	000	245	255
029 ⇔ 035	C2340 - VLt Amber	245	107	081	255	213
036 ⇔ 043	C2040 - Lt Amber	230	130	062	255	155
044 ⇔ 051	C2050 - Md Amber	255	000	025	255	194
052 ⇔ 059	C2060 - Dk Amber	255	000	024	255	150
060 ⇔ 067	C1050 - Lt Red	255	037	027	030	038
068 ⇔ 075	C1080 - Md Red	255	004	017	000	000
076 ⇔ 083	C1020 - NC Pink	238	135	129	255	255
084 ⇔ 091	C1030 - Md Pink	255	131	120	255	195
092 ⇔ 099	C1630 - Dk Pink	255	165	123	255	210
100 ⇔ 107	C1250 - Md Red Amber	255	000	041	195	055
108 ⇔ 115	C1060 - Dk Red Amber	255	000	045	120	030
116 ⇔ 121	C1650 - Magenta	255	050	115	255	115
122 ⇔ 130	C6170 - Dk Magenta	255	035	117	000	000
131 ⇔ 138	C6020 - Lt Lavender	127	122	142	251	255
139 ⇔ 146	C5030 - Lt Blue	000	255	197	100	255
147 ⇔ 154	C5020 - VLt Blue	158	255	189	000	255
155 ⇔ 162	C5430 - Lt Blue 2	000	255	180	000	243
163 ⇔ 170	C5070 - Blue	043	255	210	043	036
171 ⇔ 178	C5050 - Md Blue	000	255	218	000	181
179 ⇔ 186	C5060 - Dk Blue	000	210	206	000	118
187 ⇔ 194	C5690 - Indigo	065	000	210	040	055
195 ⇔ 202	C5080 - VDk Blue	000	203	230	000	040
203 ⇔ 210	C5081 - VDk Blue2	040	199	240	000	045
211 ⇔ 218	C4370 - Yel Green	027	255	028	016	104
219 ⇔ 226	C4070 - Green	049	255	055	120	090
227 ⇔ 234	C4550 - Turquoise	060	230	109	000	245
235 ⇔ 242	C4560 - Aqua	020	240	126	036	255
243 ⇔ 250	C4570 - Blue Green	000	255	079	030	053
251 ⇔ 255	- 000 000 000 000 000

Les couleurs ci-dessus sont des rendus simulés de couleurs produits sur base des couleurs émises par les appareils à incandescence. Chauvet ne peut garantir l'exactitude du rendu d'une couleur.

Gamme des températures de couleur

Valeurs DMX	Affichage à l'Écran	Valeur Rouge	Valeur Vert	Valeur Bleu	Valeur Ambre	Valeur Lime
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 025	2800K	237	120	036	255	255
026 ⇔ 050	3000K	220	128	050	255	255
051 ⇔ 075	3200K	176	128	057	255	255
076 ⇔ 100	3500K	154	128	080	255	255
101 ⇔ 125	4000K 128 128 112 255 255
126 ⇔ 150	4500K	108	128	133	255	255
151 ⇔ 175	5000K	097	128	152	255	255
176 ⇔ 200	5600K	087	128	170	255	255
201 ⇔ 225	6000K	075	128	177	255	255
226 ⇔ 250	6500K	066	128	187	255	255
251 ⇔ 255	--	000	000	000	000	000

Les températures de couleur ci-dessus sont des rendus simulés de la sortie de couleur effectivement générée par comparaison avec une lampe tungstène à la température de couleur spécifiée. Chauvet ne donne aucune garantie sur la précision de la sortie de couleur.

Tableau de Menu

Menu principal	Niveaux de Programmation Description
Protocol	DMX512		Définit le protocole de contrôleArtNet
	sACN
Start Address	001-510*		Permet de sélectionner l'adresse de démarrage (*le canal le plus élevé est restreint à la personnalité choisie)
Personality	1-Cell	DMX-VCW-CCT 3CH	3 canaux: gradation, roue de couleur virtuelle (VCW), température de couleur
		HSV 3CH 3 canaux: commande HSV
		RGB 3CH 3-canaux: RGB
		RGBA 4CH 4-canaux: RGBA
		RGBAL 5CH	5-canaux: RGBAL
		RGB EXT 8CH	8 canaux: gradation 16-bit, RGB, VCW, température de couleur, stroboscope
		RGBA EXT 9CH	9 canaux: gradation 16-bit, RGBA, VCW, température de couleur, stroboscope
		RGBAL EXT 10CH	10 canaux: gradation 16-bit, RGBAL, VCW, température de couleur, stroboscope
		RGBAL Fine 10CH	10 canaux: RGBAL 16-bit
		RGBAL FULL 17CH	17 canaux: gradation 16-bit, RGBAL 16-bit, VCW, température de couleur, stroboscope, macros de couleurs, mode gradation
	2-Cell	HSV 6CH 6 canaux: commande HSV (par cellule)
		RGB 6CH 6 canaux: RGB (par cellule)
		RGBA 8CH 8 canaux: RGBA (par cellule)
		RGBAL 10CH	10 canaux: RGBAL (par cellule)
		RGB EXT 15CH	15 canaux: gradation 16-bit, RGB (par cellule), VCW (par cellule), température de couleur (par cellule), stroboscope (par cellule)
		RGBA EXT 17CH	17 canaux: gradation 16-bit, RGBA (par cellule), VCW (par cellule), température de couleur (par cellule), stroboscope (par cellule)
		RGBAL EXT 19CH	19 canaux: gradation 16-bit, RGBAL (par cellule), VCW (par cellule), température de couleur (par cellule), stroboscope (par cellule)
		RGBAL Fine 20CH	20 canaux: RGBAL 16-bit (par cellule)
		RGBAL FULL 31CH	31 canaux: gradation 16-bit, 16-bit RGBAL (par cellule), VCW (par cellule), température de couleur (par cellule), stroboscope (par cellule), macros de couleurs, mode gradation

Menu principal	Niveaux de Programmation Description
Personality (suite)	5-Cell		HSV 15CH 15 canaux: commande HSV (par cellule)
			RGB 15CH 15 canaux: RGB (par cellule)
			RGBA 20CH 20 canaux: RGBA (par cellule)
			RGBAL 25CH 25 canaux: RGBAL (par cellule)
			RGB EXT 33CH	33 canaux: gradation 16-bit, RGB (par cellule), VCW (par cellule), température de couleur (par cellule), stroboscope (par cellule)
			RGBA EXT 38CH	38 canaux: gradation 16-bit, RGBA (par cellule), VCW (par cellule), température de couleur (par cellule), stroboscope (par cellule)
			RGBAL EXT 43CH	43 canaux: gradation 16-bit, RGBAL (par cellule), VCW (par cellule), température de couleur (par cellule), stroboscope (par cellule)
			RGBAL Fine 50CH 50 canaux: RGBAL 16-bit (par cellule)
			RGBAL FULL 70CH	70 canaux: gradation 16-bit, 16-bit RGBAL (par cellule), VCW (par cellule), température de couleur (par cellule), stroboscope (par cellule), macros de couleurs, mode gradation
	10-Cell		HSV 30CH 30 canaux: commande HSV (par cellule)
			RGB 30CH 30 canaux: RGB (par cellule)
			RGBA 40CH 40 canaux: RGBA (par cellule)
			RGBAL 50CH 50 canaux: RGBAL (par cellule)
			RGB EXT 63CH	63 canaux: gradation 16-bit, RGB (par cellule), VCW (par cellule), température de couleur (par cellule), stroboscope (par cellule)
			RGBA EXT 73CH	73 canaux: gradation 16-bit, RGBA (par cellule), VCW (par cellule), température de couleur (par cellule), stroboscope (par cellule)
			RGBAL EXT 83CH	83 canaux: gradation 16-bit, RGBAL (par cellule), VCW (par cellule), température de couleur (par cellule), stroboscope (par cellule)
			RGBAL Fine 100CH 100	canaux: RGBAL 16-bit (par cellule)
			RGBAL FULL 135CH	135 canaux: gradation 16-bit, 16-bit RGBAL (par cellule), VCW (par cellule), température de couleur (par cellule), stroboscope (par cellule), macros de couleurs, mode gradation
Virtual Color Wheel	Virtual Color Wheel	C3050 - Md Yellow	Dimmer <000–255>	Roue de Couleurs Virtuelles (VCW) simule le rendu des gélatines de couleur. Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques.
		C3040 - Lt Yellow
		C3240 - Amb Yellow
		C2340 - VLt Amber
		C2040 - Lt Amber
		C2050 - Md Amber
		C2060 - Dk Amber
		C1050 - Lt Red
		C1080 - Md Red
		C1020 - NC Pink
		C1030 - Md Pink
		C1630 - Dk Pink
		C1250 - Md Red Amber
		C1060 - Dk Red Amber
		C1650 - Magenta
		C6170 - Dk Magenta
		C6020 - Lt Lavender
		C5030 - Lt Blue
		C5020 - VLt Blue
		C5430 - Lt Blue 2
		C5070 - Blue
		C5050 - Md Blue
		C5060 - Dk Blue

Menu principal	Niveaux de Programmation Description
Virtual Color Wheel (suite)	Virtual Color Wheel (suite)	C5690 - Indigo		Dimmer <000-255>	Roue de Couleurs Virtuelles (VCW) simule le rendu des gélatines de couleur. Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques.
		C5080 - VDk Blue
		C5081 - VDk Blue 2
		C4370 - Yel Green
		C4070 - Green
		C4550 - Turquoise
		C4560 - Aqua
		C4570 - Blue Green
	Color Temperature	2800K		Dimmer <000-255>	Températures de couleur de blanc prédéfinies. Simule une lampe tungstène à la température de couleur spécifiée.Consultez la section Gamme des températures de couleur de couleur pour les valeurs spécifiques.
		3000K
		3200K
		3500K
		4000K
		4500K
		5000K
		5600K
		6000K
		6500K
	Manual Color Mixer	Red		<000-255>	Combine les couleurs rouge, vert, bleu,ambre et lime pour un résultat personnalisé (0-100%)
		Green
		Blue
		Amber
		Lime
Auto Show	Auto 1		Speed 1-100		Sélectionne les programmes automatiques et vitesse auto
	Auto 2
	Auto 3
	Auto 4
	Auto 5
	Auto 6
	Auto 7
	Auto 8
	Auto 9
	Fade
Master/Slave	Master Mode maître
	Slave Mode esclave
Dimmer Mode	Off Assombrissement linéaire
	Dimmer 1 Courbe de gradation rapide
	Dimmer 2 Courbe de gradation intermédiaire
	Dimmer 3 Courbe d'assombrissement lente
White Balance	Off				Utilise le paramétrage de blanc définit en usine
	Manual	Red			Définit la valeur maximale de LED rouge
		Green Définit la valeur maximale de LED verte
		Blue Définit la valeur maximale de LED bleue
		Amber Définit la valeur maximale de LED ambre
		Lime Définit la valeur maximale de LED lime
LED Frequency	600Hz				Permet de sélectionner la fréquence de sortie MLI
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto Réglez le ventilateur en mode automatique
	On				Réglez le mode de ventilateur toujours allumé
	Off Réglez le mode de ventilateur toujours éteint
	Silent				Réglez le mode de ventilateur toujours silencieux

Menu principal	Niveaux de Programmation		Description
Display	Normal Orientation de l'affichage normale
	Inverted Affichage renversé
Back Light	10S		Désactive l'affichage rétro-éclairage après 10 secondes d'inactivité
	30S		Désactive l'affichage rétro-éclairage après 30 secondes d'inactivité
	2Min		Désactive l'affichage rétro-éclairage après 2 minutes d'inactivité
	On Affichage rétro-éclairage toujours active
Ethernet Setting	Universe	1 (DMX)	Définit l'univers pour les protocoles Art-NetTM ou sACN
		0–255 (Art-NetTM)
		1–256 (sACN)
	IP Address ____.	____. Définit l'adresse	IP
Information	Fixture Hours ____.	Affiche le nombre total des heures du produit
	Version V__.-V__	Affiche la version du logiciel installée
	Device ID ____.	____. Affiche l'ID de l'appareil
	UID: ____.	____. Affiche UID actuel #
Factory Setting	No		Permet de réinitialiser aux valeurs par défaut d'usine
	Yes

Valeurs DMX à 10 cellules 10-cellules RGBAL FULL 135CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3	Rouge 1	000 ⇔ 255	0–100%
4	Rouge fin 1	000 ⇔ 255	0–100%
5	Vert 1	000 ⇔ 255	0–100%
6	Vert fin 1	000 ⇔ 255	0–100%
7	Bleu 1	000 ⇔ 255	0–100%
8	Bleu fin 1	000 ⇔ 255	0–100%
9	Ambre 1	000 ⇔ 255	0–100%
10	Ambre fin 1	000 ⇔ 255	0–100%
11	Lime 1	000 ⇔ 255	0–100%
12	Lime Fin 1	000 ⇔ 255	0–100%
13	Roue de Couleurs Virtuelles 1	000 ⇔ 255	Consultez la section Gamme de couleurs
14	Température de la Couleur 1	000 ⇔ 255	Consultez la section Gamme des températures de couleur
15	Stroboscope 1	000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
16	Rouge 2	000 ⇔ 255	0–100%
17	Rouge fin 2	000 ⇔ 255	0–100%
18	Vert 2	000 ⇔ 255	0–100%
19	Vert fin 2	000 ⇔ 255	0–100%
20	Bleu 2	000 ⇔ 255	0–100%
21	Bleu fin 2	000 ⇔ 255	0–100%
22	Ambre 2	000 ⇔ 255	0–100%
23	Ambre fin 2	000 ⇔ 255	0–100%
24	Lime 2	000 ⇔ 255	0–100%
25	Lime Fin 2	000 ⇔ 255	0–100%
26	Roue de Couleurs Virtuelles 2	000 ⇔ 255	Consultez la section Gamme de couleurs
27	Température de la Couleur 2	000 ⇔ 255	Consultez la section Gamme des températures de couleur
28	Stroboscope 2	000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
29	Rouge 3	000 ⇔ 255	0–100%
30	Rouge fin 3	000 ⇔ 255	0–100%
31	Vert 3	000 ⇔ 255	0–100%
32 Vert fin 3 000 ⇌ 255 0–100%
33 Bleu 3 000 ⇌ 255 0–100%
34 Bleu fin 3 000 ⇌ 255 0–100%
35 Ambre 3 000 ⇌ 255 0–100%
36 Ambre fin 3 000 ⇌ 255 0–100%
37 Lime 3 000 ⇌ 255 0–100%
38 Lime fin 3 000 ⇌ 255 0–100%
39	Roue de Couleurs Virtuelles 3	000 ⇌ 255	Consultez la section Gamme de couleurs
40	Température de la Couleur 3	000 ⇌ 255	Consultez la section Gamme des températures de couleur
41 Stroboscope 3		000 ⇌ 010	Pas de fonctionStroboscope, lent à rapide
		011 ⇌ 255
42 Rouge 4 000 ⇌ 255 0–100%
43 Rouge fin 4 000 ⇌ 255 0–100%
44 Vert 4 000 ⇌ 255 0–100%
45 Vert fin 4 000 ⇌ 255 0–100%
46 Bleu 4 000 ⇌ 255 0–100%
47 Bleu fin 4 000 ⇌ 255 0–100%
48 Ambre 4 000 ⇌ 255 0–100%
49 Ambre fin 4 000 ⇌ 255 0–100%
50 Lime 4 000 ⇌ 255 0–100%
51 Lime fin 4 000 ⇌ 255 0–100%
52	Roue de Couleurs Virtuelles 4	000 ⇌ 255	Consultez la section Gamme de couleurs
53	Température de la Couleur 4	000 ⇌ 255	Consultez la section Gamme des températures de couleur
54 Stroboscope 4		000 ⇌ 010	Pas de fonctionStroboscope, lent à rapide
		011 ⇌ 255
55 Rouge 5 000 ⇌ 255 0–100%
56 Rouge fin 5 000 ⇌ 255 0–100%
57 Vert 5 000 ⇌ 255 0–100%
58 Vert fin 5 000 ⇌ 255 0–100%
59 Bleu 5 000 ⇌ 255 0–100%
60 Bleu fin 5 000 ⇌ 255 0–100%
61 Ambre 5 000 ⇌ 255 0–100%
62 Ambre fin 5 000 ⇌ 255 0–100%
63 Lime 5 000 ⇌ 255 0–100%
64 Lime fin 5 000 ⇌ 255 0–100%
65	Roue de Couleurs Virtuelles 5	000 ⇌ 255	Consultez la section Gamme de couleurs
66	Température de la Couleur 5	000 ⇌ 255	Consultez la section Gamme des températures de couleur
67 Stroboscope 5		000 ⇌ 010	Pas de fonctionStroboscope, lent à rapide
		011 ⇌ 255
68 Rouge 6 000 ⇌ 255 0–100%
69 Rouge fin 6 000 ⇌ 255 0–100%
70 Vert 6 000 ⇌ 255 0–100%
71 Vert fin 6 000 ⇌ 255 0–100%
72 Bleu 6 000 ⇌ 255 0–100%
73 Bleu fin 6 000 ⇌ 255 0–100%
74 Ambre 6 000 ⇌ 255 0–100%
75 Ambre fin 6 000 ⇌ 255 0–100%
76 Lime 6 000 ⇌ 255 0–100%
77 Lime fin 6 000 ⇌ 255 0–100%
78	Roue de Couleurs Virtuelles 6	000 ⇌ 255	Consultez la section Gamme de couleurs
79	Température de la Couleur 6	000 ⇌ 255	Consultez la section Gamme des températures de couleur
80 Stroboscope 6		000 ⇌ 010	Pas de fonctionStroboscope, lent à rapide
		011 ⇌ 255
81 Rouge 7 000 ⇌ 255 0–100%
82 Rouge fin 7 000 ⇌ 255 0–100%
83 Vert 7 000 ⇔ 255 0–100%
84 Vert fin 7 000 ⇔ 255 0–100%
85 Bleu 7 000 ⇔ 255 0–100%
86 Bleu fin 7 000 ⇔ 255 0–100%
87 Ambre 7 000 ⇔ 255 0–100%
88 Ambre fin 7 000 ⇔ 255 0–100%
89 Lime 7 000 ⇔ 255 0–100%
90 Lime fin 7 000 ⇔ 255 0–100%
91	Roue de Couleurs Virtuelles 7	000 ⇔ 255	Consultez la section Gamme de couleurs
92	Température de la Couleur 7	000 ⇔ 255	Consultez la section Gamme des températures de couleur
93 Stroboscope 7		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
94 Rouge 8 000 ⇔ 255 0–100%
95	Rouge fin 8	000 ⇔ 255	0–100%
96 Vert 8 000 ⇔ 255 0–100%
97 Vert fin 8 000 ⇔ 255 0–100%
98 Bleu 8 000 ⇔ 255 0–100%
99 Bleu fin 8 000 ⇔ 255 0–100%
100	Ambre 8	000 ⇔ 255	0–100%
101	Ambre fin 8	000 ⇔ 255	0–100%
102	Lime 8	000 ⇔ 255	0–100%
103	Lime fin 8	000 ⇔ 255	0–100%
104	Roue de Couleurs Virtuelles 8	000 ⇔ 255	Consultez la section Gamme de couleurs
105	Température de la Couleur 8	000 ⇔ 255	Consultez la section Gamme des températures de couleur
106	Stroboscope 8	000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
107	Rouge 9	000 ⇔ 255	0–100%
108	Rouge fin 9	000 ⇔ 255	0–100%
109	Vert 9	000 ⇔ 255	0–100%
110	Vert fin 9	000 ⇔ 255	0–100%
111	Bleu 9	000 ⇔ 255	0–100%
112	Bleu fin 9	000 ⇔ 255	0–100%
113	Ambre 9	000 ⇔ 255	0–100%
114	Ambre fin 9	000 ⇔ 255	0–100%
115	Lime 9	000 ⇔ 255	0–100%
116	Lime fin 9	000 ⇔ 255	0–100%
117	Roue de Couleurs Virtuelles 9	000 ⇔ 255	Consultez la section Gamme de couleurs
118	Température de la Couleur 9	000 ⇔ 255	Consultez la section Gamme des températures de couleur
119	Stroboscope 9	000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
120	Rouge 10	000 ⇔ 255	0–100%
121	Rouge fin 10	000 ⇔ 255	0–100%
122	Vert 10	000 ⇔ 255	0–100%
123	Vert fin 10	000 ⇔ 255	0–100%
124	Bleu 10	000 ⇔ 255	0–100%
125	Bleu fin 10	000 ⇔ 255	0–100%
126	Ambre 10	000 ⇔ 255	0–100%
127	Ambre fin 10	000 ⇔ 255	0–100%
128	Lime 10	000 ⇔ 255	0–100%
129	Lime fin 10	000 ⇔ 255	0–100%
130	Roue de Couleurs Virtuelles 10	000 ⇔ 255	Consultez la section Gamme de couleurs
131	Température de la Couleur 10	000 ⇔ 255	Consultez la section Gamme des températures de couleur
132	Stroboscope 10	000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
133 Stroboscope tous		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
134 Macros de couleur		000 ⇔ 015	Pas de fonction
		016 ⇔ 255	Macros de couleur
135 Vitesse du gradateur		000 ⇔ 051	Vitesse du gradateur prédéfinie depuis le menu
		052 ⇔ 101	Gradateur linéaire
		102 ⇔ 152	Courbe de gradation non linéaire 1 (le plus rapide)
		153 ⇔ 203	Courbe de gradation non linéaire 2
		204 ⇔ 255	Courbe de gradation non linéaire 3 (le moins rapide)

10-cellules RGBAL Fine 100CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Rouge 1 000 ⇌ 255 0–100%
2 Rouge fin 1 000 ⇌ 255 0–100%
3	V e r t	1	000 ⇌ 255 0–100%
4 Vert fin 1 000 ⇌ 255 0–100%
5	B l e u	1	000 ⇌ 255 0–100%
6	Bleu fin 1	000 ⇌ 255	0–100%
7	Ambre 1	000 ⇌ 255	0–100%
8	Ambre fin 1	000 ⇌ 255	0–100%
9	Lime 1	000 ⇌ 255	0–100%
10	Lime fin 1	000 ⇌ 255	0–100%
11	Rouge 2	000 ⇌ 255	0–100%
12	Rouge fin 2	000 ⇌ 255	0–100%
13	Vert 2	000 ⇌ 255	0–100%
14	Vert fin 2	000 ⇌ 255	0–100%
15	Bleu 2	000 ⇌ 255	0–100%
16	Bleu fin 2	000 ⇌ 255	0–100%
17	Ambre 2	000 ⇌ 255	0–100%
18	Ambre fin 2	000 ⇌ 255	0–100%
19	Lime 2	000 ⇌ 255	0–100%
20	Lime fin 2	000 ⇌ 255	0–100%
21	Rouge 3	000 ⇌ 255	0–100%
22	Rouge fin 3	000 ⇌ 255	0–100%
23	Vert 3	000 ⇌ 255	0–100%
24	Vert fin 3	000 ⇌ 255	0–100%
25	Bleu 3	000 ⇌ 255	0–100%
26	Bleu fin 3	000 ⇌ 255	0–100%
27	Ambre 3	000 ⇌ 255	0–100%
28	Ambre fin 3	000 ⇌ 255	0–100%
29	Lime 3	000 ⇌ 255	0–100%
30	Lime fin 3	000 ⇌ 255	0–100%
31	Rouge 4	000 ⇌ 255	0–100%
32	Rouge fin 4	000 ⇌ 255	0–100%
33	Vert 4	000 ⇌ 255	0–100%
34	Vert fin 4	000 ⇌ 255	0–100%
35	Bleu 4	000 ⇌ 255	0–100%
36	Bleu fin 4	000 ⇌ 255	0–100%
37	Ambre 4	000 ⇌ 255	0–100%
38	Ambre fin 4	000 ⇌ 255	0–100%
39	Lime 4	000 ⇌ 255	0–100%
40	Lime fin 4	000 ⇌ 255	0–100%
41	Rouge 5	000 ⇌ 255	0–100%
42	Rouge fin 5	000 ⇌ 255	0–100%
43	Vert 5	000 ⇌ 255	0–100%
44 Vert fin 5 000 ⇌ 255 0–100%
45 Bleu 5 000 ⇌ 255 0–100%
46 Bleu fin 5 000 ⇌ 255 0–100%
47 Ambre 5 000 ⇌ 255 0–100%
48 Ambre fin 5 000 ⇌ 255 0–100%
49 Lime 5 000 ⇌ 255 0–100%
50 Lime fin 5 000 ⇌ 255 0–100%
51 Rouge 6 000 ⇌ 255 0–100%
52 Rouge fin 6 000 ⇌ 255 0–100%
53 Vert 6 000 ⇌ 255 0–100%
54 Vert fin 6 000 ⇌ 255 0–100%
55 Bleu 6 000 ⇌ 255 0–100%
56 Bleu fin 6 000 ⇌ 255 0–100%
57 Ambre 6 000 ⇌ 255 0–100%
58 Ambre fin 6 000 ⇌ 255 0–100%
59 Lime 6 000 ⇌ 255 0–100%
60 Lime fin 6 000 ⇌ 255 0–100%
61 Rouge 7 000 ⇌ 255 0–100%
62 Rouge fin 7 000 ⇌ 255 0–100%
63 Vert 7 000 ⇌ 255 0–100%
64 Vert fin 7 000 ⇌ 255 0–100%
65 Bleu 7 000 ⇌ 255 0–100%
66 Bleu fin 7 000 ⇌ 255 0–100%
67 Ambre 7 000 ⇌ 255 0–100%
68 Ambre fin 7 000 ⇌ 255 0–100%
69 Lime 7		000 ⇌ 255	0–100%
70 Lime fin 7 000 ⇌ 255 0–100%
71 Rouge 8 000 ⇌ 255 0–100%
72 Rouge v 8 000 ⇌ 255 0–100%
73 Vert 8 000 ⇌ 255 0–100%
74 Vert fin 8 000 ⇌ 255 0–100%
75 Bleu 8 000 ⇌ 255 0–100%
76 Bleu fin 8 000 ⇌ 255 0–100%
77 Ambre 8 000 ⇌ 255 0–100%
78 Ambre fin 8 000 ⇌ 255 0–100%
79 Lime 8 000 ⇌ 255 0–100%
80 Lime fin 8 000 ⇌ 255 0–100%
81 Rouge 9 000 ⇌ 255 0–100%
82 Rouge fin 9 000 ⇌ 255 0–100%
83 Vert 9 000 ⇌ 255 0–100%
84 Vert fin 9 000 ⇌ 255 0–100%
85 Bleu 9 000 ⇌ 255 0–100%
86 Bleu Fin 9 000 ⇌ 255 0–100%
87 Ambre 9 000 ⇌ 255 0–100%
88 Ambre fin 9 000 ⇌ 255 0–100%
89 Lime 9 000 ⇌ 255 0–100%
90 Lime fin 9 000 ⇌ 255 0–100%
91 Rouge 10 000 ⇌ 255 0–100%
92 Rouge fin 10 000 ⇌ 255 0–100%
93 Vert 10 000 ⇌ 255 0–100%
94 Vert fin 10 000		⇔ 255	0–100%
95	Bleu 10	000 ⇌ 255	0–100%
96	Bleu fin 10	000 ⇌ 255	0–100%
97	Ambre 10	000 ⇌ 255	0–100%
98	Ambre fin 10	000 ⇌ 255	0–100%
99 Lime	10 000 ⇔ 255 0–100%
100 Lime	fin 10 000 ⇔ 255 0–100%

10-cellules RGBAL EXT 83CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1	G r a d a	t e	u r 000 ⇔ 255 0–100%
2 Graduateur fin 000 ⇔ 255 0–100%
3	Rouge 1	000 ⇔ 255	0–100%
4	Vert 1	000 ⇔ 255	0–100%
5	Bleu 1	000 ⇔ 255	0–100%
6	Ambre 1	000 ⇔ 255	0–100%
7	Lime 1	000 ⇔ 255	0–100%
8	Roue de Couleurs Virtuelles 1	000 ⇔ 255	Consultez la section Gamme de couleurs
9	Température de la Couleur 1	000 ⇔ 255	Consultez la section Gamme des températures de couleur
10 Stroboscope 1		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
11	Rouge 2	000 ⇔ 255	0–100%
12	Vert 2	000 ⇔ 255	0–100%
13	Bleu 2	000 ⇔ 255	0–100%
14	Ambre 2	000 ⇔ 255	0–100%
15	Lime 2	000 ⇔ 255	0–100%
16	Roue de Couleurs Virtuelles 2	000 ⇔ 255	Consultez la section Gamme de couleurs
17	Température de la Couleur 2	000 ⇔ 255	Consultez la section Gamme des températures de couleur
18 Stroboscope 2		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
19	Rouge 3	000 ⇔ 255	0–100%
20	Vert 3	000 ⇔ 255	0–100%
21	Bleu 3	000 ⇔ 255	0–100%
22	Ambre 3	000 ⇔ 255	0–100%
23	Lime 3	000 ⇔ 255	0–100%
24	Roue de Couleurs Virtuelles 3	000 ⇔ 255	Consultez la section Gamme de couleurs
25	Température de la Couleur 3	000 ⇔ 255	Consultez la section Gamme des températures de couleur
26 Stroboscope 3		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
27	Rouge 4	000 ⇔ 255	0–100%
28	Vert 4	000 ⇔ 255	0–100%
29	Bleu 4	000 ⇔ 255	0–100%
30	Ambre 4	000 ⇔ 255	0–100%
31	Lime 4	000 ⇔ 255	0–100%
32	Roue de Couleurs Virtuelles 4	000 ⇔ 255	Consultez la section Gamme de couleurs
33	Température de la Couleur 4	000 ⇔ 255	Consultez la section Gamme des températures de couleur
34 Stroboscope 4		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
35	Rouge 5	000 ⇔ 255	0–100%
36	Vert 5	000 ⇔ 255	0–100%
37	Bleu 5	000 ⇔ 255	0–100%
38	Ambre 5	000 ⇔ 255	0–100%
39	Lime 5	000 ⇔ 255	0–100%
40	Roue de Couleurs Virtuelles 5	000 ⇔ 255	Consultez la section Gamme de couleurs
41	Température de la Couleur 5	000 ⇔ 255	Consultez la section Gamme des températures de couleur
42 Stroboscope 5		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
43	Rouge 6	000 ⇔ 255	0–100%
44	Vert 6	000 ⇔ 255	0–100%
45 Bleu 6 000 ⇔ 255 0–100%
46 Ambre 6 000 ⇔ 255 0–100%
47 Lime 6 000 ⇔ 255 0–100%
48	Roue de Couleurs Virtuelles 6	000 ⇔ 255	Consultez la sectionGamme de couleurs
49	Température de la Couleur 6	000 ⇔ 255	Consultez la sectionGamme des températures de couleur
50 Stroboscope 6		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
51 Rouge 7 000 ⇔ 255 0–100%
52 Vert 7 000 ⇔ 255 0–100%
53 Bleu 7 000 ⇔ 255 0–100%
54 Ambre 7 000 ⇔ 255 0–100%
55 Lime 7 000 ⇔ 255 0–100%
56	Roue de Couleurs Virtuelles 7	000 ⇔ 255	Consultez la sectionGamme de couleurs
57	Température de la Couleur 7	000 ⇔ 255	Consultez la sectionGamme des températures de couleur
58 Stroboscope 7		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
59 Rouge 8 000 ⇔ 255 0–100%
60 Vert 8 000 ⇔ 255 0–100%
61 Bleu 8 000 ⇔ 255 0–100%
62 Ambre 8 000 ⇔ 255 0–100%
63 Lime 8 000 ⇔ 255 0–100%
64	Roue de Couleurs Virtuelles 8	000 ⇔ 255	Consultez la sectionGamme de couleurs
65	Température de la Couleur 8	000 ⇔ 255	Consultez la sectionGamme des températures de couleur
66 Stroboscope 8		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
67 Rouge 9 000 ⇔ 255 0–100%
68 Vert 9 000 ⇔ 255 0–100%
69 Bleu 9 000 ⇔ 255 0–100%
70 Ambre 9 000 ⇔ 255 0–100%
71 Lime 9 000 ⇔ 255 0–100%
72	Roue de Couleurs Virtuelles 9	000 ⇔ 255	Consultez la sectionGamme de couleurs
73	Température de la Couleur 9	000 ⇔ 255	Consultez la sectionGamme des températures de couleur
74 Stroboscope 9		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
75 Rouge 10 000 ⇔ 255 0–100%
76 Vert 10 000 ⇔ 255 0–100%
77 Bleu 10 000 ⇔ 255 0–100%
78 Ambre 10 000 ⇔ 255 0–100%
79 Lime 10 000 ⇔ 255 0–100%
80	Roue de Couleurs Virtuelles 10	000 ⇔ 255	Consultez la sectionGamme de couleurs
81	Température de la Couleur 10	000 ⇔ 255	Consultez la sectionGamme des températures de couleur
82 Stroboscope 10		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
83 Stroboscope tous		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide

10-cellules RGBA EXT 73CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3	Rouge 1	000 ⇔ 255	0–100%
4	Vert 1	000 ⇔ 255	0–100%
5	Bleu 1	000 ⇔ 255	0–100%
6	Ambre 1	000 ⇔ 255	0–100%
7	Roue de Couleurs Virtuelles 1	000 ⇌ 255	Consultez la section Gamme de couleurs
8	Température de la Couleur 1	000 ⇌ 255	Consultez la section Gamme des températures de couleur
9 Stroboscope 1		000 ⇌ 010011 ⇌ 255	Pas de fonctionStroboscope, lent à rapide
10 Rouge 2 000 ⇌ 255 0–100%
11 Vert 2 000 ⇌ 255 0–100%
12 Bleu 2 000 ⇌ 255 0–100%
13 Ambre 2 000 ⇌ 255 0–100%
14	Roue de Couleurs Virtuelles 2	000 ⇌ 255	Consultez la section Gamme de couleurs
15	Température de la Couleur 2	000 ⇌ 255	Consultez la section Gamme des températures de couleur
16 Stroboscope 2		000 ⇌ 010011 ⇌ 255	Pas de fonctionStroboscope, lent à rapide
17 Rouge 3 000 ⇌ 255 0–100%
18 Vert 3 000 ⇌ 255 0–100%
19 Bleu 3 000 ⇌ 255 0–100%
20 Ambre 3 000 ⇌ 255 0–100%
21	Roue de Couleurs Virtuelles 3	000 ⇌ 255	Consultez la section Gamme de couleurs
22	Température de la Couleur 3	000 ⇌ 255	Consultez la section Gamme des températures de couleur
23 Stroboscope 3		000 ⇌ 010011 ⇌ 255	Pas de fonctionStroboscope, lent à rapide
24 Rouge 4 000 ⇌ 255 0–100%
25 Vert 4 000 ⇌ 255 0–100%
26 Bleu 4 000 ⇌ 255 0–100%
27 Ambre 4 000 ⇌ 255 0–100%
28	Roue de Couleurs Virtuelles 4	000 ⇌ 255	Consultez la section Gamme de couleurs
29	Température de la Couleur 4	000 ⇌ 255	Consultez la section Gamme des températures de couleur
30 Stroboscope 4		000 ⇌ 010011 ⇌ 255	Pas de fonctionStroboscope, lent à rapide
31 Rouge 5 000 ⇌ 255 0–100%
32 Vert 5 000 ⇌ 255 0–100%
33 Bleu 5 000 ⇌ 255 0–100%
34 Ambre 5 000 ⇌ 255 0–100%
35	Roue de Couleurs Virtuelles 5	000 ⇌ 255	Consultez la section Gamme de couleurs
36	Température de la Couleur 5	000 ⇌ 255	Consultez la section Gamme des températures de couleur
37 Stroboscope 5		000 ⇌ 010011 ⇌ 255	Pas de fonctionStroboscope, lent à rapide
38 Rouge 6 000 ⇌ 255 0–100%
39 Vert 6 000 ⇌ 255 0–100%
40 Bleu 6 000 ⇌ 255 0–100%
41 Ambre 6 000 ⇌ 255 0–100%
42	Roue de Couleurs Virtuelles 6	000 ⇌ 255	Consultez la section Gamme de couleurs
43	Température de la Couleur 6	000 ⇌ 255	Consultez la section Gamme des températures de couleur
44 Stroboscope 6		000 ⇌ 010011 ⇌ 255	Pas de fonctionStroboscope, lent à rapide
45 Rouge 7 000 ⇌ 255 0–100%
46 Vert 7 000 ⇌ 255 0–100%
47 Bleu 7 000 ⇌ 255 0–100%
48 Ambre 7 000 ⇌ 255 0–100%
49	Roue de Couleurs Virtuelles 7	000 ⇌ 255	Consultez la section Gamme de couleurs
50	Température de la Couleur 7	000 ⇌ 255	Consultez la section Gamme des températures de couleur
51 Stroboscope 7		000 ⇌ 010011 ⇌ 255	Pas de fonctionStroboscope, lent à rapide
52 Rouge 8 000 ⇌ 255 0–100%
53 Vert 8 000 ⇌ 255 0–100%
54 Bleu 8 000 ⇌ 255 0–100%
55 Ambre 8 000 ⇔ 255 0–100%
56	Roue de Couleurs Virtuelles 8	000 ⇔ 255	Consultez la sectionGamme de couleurs
57	Température de la Couleur 8	000 ⇔ 255	Consultez la sectionGamme des températures de couleur
58 Stroboscope 8		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
59 Rouge 9 000 ⇔ 255 0–100%
60 Vert 9 000 ⇔ 255 0–100%
61 Bleu 9 000 ⇔ 255 0–100%
62 Ambre 9 000 ⇔ 255 0–100%
63	Roue de Couleurs Virtuelles 9	000 ⇔ 255	Consultez la sectionGamme de couleurs
64	Température de la Couleur 9	000 ⇔ 255	Consultez la sectionGamme des températures de couleur
65 Stroboscope 9		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
66 Rouge 10 000 ⇔ 255 0–100%
67 Vert 10 000 ⇔ 255 0–100%
68 Bleu 10 000 ⇔ 255 0–100%
69 Ambre 10 000 ⇔ 255 0–100%
70	Roue de Couleurs Virtuelles 10	000 ⇔ 255	Consultez la sectionGamme de couleurs
71	Température de la Couleur 10	000 ⇔ 255	Consultez la sectionGamme des températures de couleur
72 Stroboscope 10		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
73 Stroboscope tous		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide

10-cellules RGB EXT 63CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3	Rouge 1	000 ⇔ 255	0–100%
4	Vert 1	000 ⇔ 255	0–100%
5	Bleu 1	000 ⇔ 255	0–100%
6	Roue de Couleurs Virtuelles 1	000 ⇔ 255	Consultez la section Gamme de couleurs
7	Température de la Couleur 1	000 ⇔ 255	Consultez la section Gamme des températures de couleur
8	Stroboscope 1	000 ⇔ 010011 ⇔ 255	Pas de fonction Stroboscope, lent à rapide
9	Rouge 2	000 ⇔ 255	0–100%
10 Vert 2 000 ⇔ 255 0–100%
11	Bleu 2	000 ⇔ 255	0–100%
12	Roue de Couleurs Virtuelles 2	000 ⇔ 255	Consultez la section Gamme de couleurs
13	Température de la Couleur 2	000 ⇔ 255	Consultez la section Gamme des températures de couleur
14 Stroboscope 2		000 ⇔ 010011 ⇔ 255	Pas de fonction Stroboscope, lent à rapide
15 Rouge 3 000 ⇔ 255 0–100%
16 Vert 3 000 ⇔ 255 0–100%
17 Bleu 3 000 ⇔ 255 0–100%
18	Roue de Couleurs Virtuelles 3	000 ⇔ 255	Consultez la section Gamme de couleurs
19	Température de la Couleur 3	000 ⇔ 255	Consultez la section Gamme des températures de couleur
20 Stroboscope 3		000 ⇔ 010011 ⇔ 255	Pas de fonction Stroboscope, lent à rapide
21 Rouge 4 000 ⇔ 255 0–100%
22 Vert 4 000 ⇔ 255 0–100%
23 Bleu 4 000 ⇔ 255 0–100%
24	Roue de Couleurs Virtuelles 4	000 ⇔ 255	Consultez la section Gamme de couleurs
25	Température de la Couleur 4	000 ⇔ 255	Consultez la section Gamme des températures de couleur
26 Stroboscope 4		000 ⇔ 010011 ⇔ 255	Pas de fonctionStroboscope, lent à rapide
27 Rouge 5 000 ⇔ 255 0–100%
28 Vert 5 000 ⇔ 255 0–100%
29 Bleu 5 000 ⇔ 255 0–100%
30	Roue de Couleurs Virtuelles 5	000 ⇔ 255	Consultez la sectionGamme de couleurs
31	Température de la Couleur 5	000 ⇔ 255	Consultez la sectionGamme des températures de couleur
32 Stroboscope 5		000 ⇔ 010011 ⇔ 255	Pas de fonctionStroboscope, lent à rapide
33 Rouge 6 000 ⇔ 255 0–100%
34 Vert 6 000 ⇔ 255 0–100%
35 Bleu 6 000 ⇔ 255 0–100%
36	Roue de Couleurs Virtuelles 6	000 ⇔ 255	Consultez la sectionGamme de couleurs
37	Température de la Couleur 6	000 ⇔ 255	Consultez la sectionGamme des températures de couleur
38 Stroboscope 6		000 ⇔ 010011 ⇔ 255	Pas de fonctionStroboscope, lent à rapide
39 Rouge 7 000 ⇔ 255 0–100%
40 Vert 7 000 ⇔ 255 0–100%
41 Bleu 7 000 ⇔ 255 0–100%
42	Roue de Couleurs Virtuelles 7	000 ⇔ 255	Consultez la sectionGamme de couleurs
43	Température de la Couleur 7	000 ⇔ 255	Consultez la sectionGamme des températures de couleur
44 Stroboscope 7		000 ⇔ 010011 ⇔ 255	Pas de fonctionStroboscope, lent à rapide
45 Rouge 8 000 ⇔ 255 0–100%
46 Vert 8 000 ⇔ 255 0–100%
47 Bleu 8 000 ⇔ 255 0–100%
48	Roue de Couleurs Virtuelles 8	000 ⇔ 255	Consultez la sectionGamme de couleurs
49	Température de la Couleur 8	000 ⇔ 255	Consultez la sectionGamme des températures de couleur
50 Stroboscope 8		000 ⇔ 010011 ⇔ 255	Pas de fonctionStroboscope, lent à rapide
51 Rouge 9 000 ⇔ 255 0–100%
52 Vert 9 000 ⇔ 255 0–100%
53 Bleu 9 000 ⇔ 255 0–100%
54	Roue de Couleurs Virtuelles 9	000 ⇔ 255	Consultez la sectionGamme de couleurs
55	Température de la Couleur 9	000 ⇔ 255	Consultez la sectionGamme des températures de couleur
56 Stroboscope 9		000 ⇔ 010011 ⇔ 255	Pas de fonctionStroboscope, lent à rapide
57 Rouge 10 000 ⇔ 255 0–100%
58 Vert 10 000 ⇔ 255 0–100%
59 Bleu 10 000 ⇔ 255 0–100%
60	Roue de Couleurs Virtuelles 10	000 ⇔ 255	Consultez la sectionGamme de couleurs
61	Température de la Couleur 10	000 ⇔ 255	Consultez la sectionGamme des températures de couleur
62 Stroboscope 10		000 ⇔ 010011 ⇔ 255	Pas de fonctionStroboscope, lent à rapide
63 Stroboscope tous		000 ⇔ 010011 ⇔ 255	Pas de fonctionStroboscope, lent à rapide

10-cellules RGBAL 50CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Rouge 1	000 ⇔ 255	0–100%
2	Vert 1	000 ⇔ 255	0–100%
3	Bleu 1	000 ⇔ 255	0–100%
4	Ambre 1	000 ⇔ 255	0–100%
5	Lime 1	000 ⇔ 255	0–100%
6 Rouge 2 000 ⇔ 255 0–100%
7	V e r t 2		000 ⇔ 255 0–100%
8	B l e u 2		000 ⇔ 255 0–100%
9 Ambre 2 000 ⇔ 255 0–100%
10 Lime 2 000 ⇔ 255 0–100%
11 Rouge 3 000 ⇔ 255 0–100%
12 Vert 3 000 ⇔ 255 0–100%
13 Bleu 3 000 ⇔ 255 0–100%
14 Ambre 3 000 ⇔ 255 0–100%
15 Lime 3 000 ⇔ 255 0–100%
16 Rouge 4 000 ⇔ 255 0–100%
17 Vert 4 000 ⇔ 255 0–100%
18 Bleu 4 000 ⇔ 255 0–100%
19 Ambre 4 000 ⇔ 255 0–100%
20 Lime 4 000 ⇔ 255 0–100%
21 Rouge 5 000 ⇔ 255 0–100%
22 Vert 5 000 ⇔ 255 0–100%
23 Bleu 5 000 ⇔ 255 0–100%
24 Ambre 5 000 ⇔ 255 0–100%
25 Lime 5 000 ⇔ 255 0–100%
26 Rouge 6 000 ⇔ 255 0–100%
27 Vert 6 000 ⇔ 255 0–100%
28 Bleu 6 000 ⇔ 255 0–100%
29 Ambre 6 000 ⇔ 255 0–100%
30 Lime 6 000 ⇔ 255 0–100%
31 Rouge 7		000 ⇔ 255	0–100%
32 Vert 7 000 ⇔ 255 0–100%
33 Bleu 7 000 ⇔ 255 0–100%
34 Ambre 7 000 ⇔ 255 0–100%
35 Lime 7 000 ⇔ 255 0–100%
36 Rouge 8 000 ⇔ 255 0–100%
37 Vert 8 000 ⇔ 255 0–100%
38 Bleu 8 000 ⇔ 255 0–100%
39 Ambre 8 000 ⇔ 255 0–100%
40 Lime 8 000 ⇔ 255 0–100%
41 Rouge 9 000 ⇔ 255 0–100%
42 Vert 9 000 ⇔ 255 0–100%
43 Bleu 9 000 ⇔ 255 0–100%
44 Ambre 9 000 ⇔ 255 0–100%
45 Lime 9 000 ⇔ 255 0–100%
46 Rouge 10 000 ⇔ 255 0–100%
47 Vert 10 000 ⇔ 255 0–100%
48	Bleu 10	000 ⇔ 255	0–100%
49	Ambre 10	000 ⇔ 255	0–100%
50	Lime 10	000 ⇔ 255	0–100%

10-cellules RGBA 40CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Rouge 1 000 ⇌ 255 0–100%
2	V e r t	1	000 ⇌ 255 0–100%
3	B l e u	1	000 ⇌ 255 0–100%
4 Ambre 1 000 ⇌ 255 0–100%
5	Rouge	000 ⇌ 255	0–100%
6	V e r t	2	000 ⇌ 255 0–100%
7	B l e u	2	000 ⇔ 255 0–100%
8 Ambre 2 000 ⇔ 255 0–100%
9 Rouge 3 000 ⇔ 255 0–100%
10 Vert 3 000 ⇔ 255 0–100%
11 Bleu 3 000 ⇔ 255 0–100%
12 Ambre 3 000 ⇔ 255 0–100%
13 Rouge 4 000 ⇔ 255 0–100%
14 Vert 4 000 ⇔ 255 0–100%
15 Bleu 4 000 ⇔ 255 0–100%
16 Ambre 4 000 ⇔ 255 0–100%
17 Rouge 5 000 ⇔ 255 0–100%
18 Vert 5 000 ⇔ 255 0–100%
19 Bleu 5 000 ⇔ 255 0–100%
20 Ambre 5 000 ⇔ 255 0–100%
21 Rouge 6 000 ⇔ 255 0–100%
22 Vert 6 000 ⇔ 255 0–100%
23 Bleu 6 000 ⇔ 255 0–100%
24 Ambre 6 000 ⇔ 255 0–100%
25 Rouge 7 000 ⇔ 255 0–100%
26 Vert 7 000 ⇔ 255 0–100%
27 Bleu 7 000 ⇔ 255 0–100%
28 Ambre 7 000 ⇔ 255 0–100%
29 Rouge 8 000 ⇔ 255 0–100%
30 Vert 8 000 ⇔ 255 0–100%
31 Bleu 8 000 ⇔ 255 0–100%
32 Ambre 8		000 ⇔ 255	0–100%
33 Rouge 9 000 ⇔ 255 0–100%
34 Vert 9 000 ⇔ 255 0–100%
35 Bleu 9 000 ⇔ 255 0–100%
36 Ambre 9 000 ⇔ 255 0–100%
37 Rouge 10 000 ⇔ 255 0–100%
38 Vert 10 000 ⇔ 255 0–100%
39 Bleu 10 000 ⇔ 255 0–100%
40	Ambre 10	000 ⇔ 255	0–100%

10-cellules RGB 30CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Rouge 1 000 ⇔ 255 0–100%
2	Vert 1	000 ⇔ 255	0–100%
3	B l e u	1	000 ⇔ 255 0–100%
4 Rouge 2 000 ⇔ 255 0–100%
5	Vert 2	000 ⇔ 255	0–100%
6	B l e u	2	000 ⇔ 255 0–100%
7 Rouge 3 000 ⇔ 255 0–100%
8	Vert 3	000 ⇔ 255	0–100%
9	B l e u	3	000 ⇔ 255 0–100%
10 Rouge 4 000 ⇔ 255 0–100%
11	Vert 4	000 ⇔ 255	0–100%
12 Bleu 4 000 ⇔ 255 0–100%
13 Rouge 5 000 ⇔ 255 0–100%
14 Vert 5 000 ⇔ 255 0–100%
15 Bleu 5 000 ⇔ 255 0–100%
16 Rouge 6 000 ⇔ 255 0–100%
17 Vert 6 000 ⇔ 255 0–100%
18 Bleu 6 000 ⇌ 255 0–100%
19 Rouge 7 000 ⇌ 255 0–100%
20 Vert 7 000 ⇌ 255 0–100%
21 Bleu 7 000 ⇌ 255 0–100%
22 Rouge 8 000 ⇌ 255 0–100%
23 Vert 8 000 ⇌ 255 0–100%
24 Bleu 8 000 ⇌ 255 0–100%
25 Rouge 9 000 ⇌ 255 0–100%
26 Vert 9 000 ⇌ 255 0–100%
27 Bleu 9 000 ⇌ 255 0–100%
28 Rouge 10 000 ⇌ 255 0–100%
29 Vert 10 000 ⇌ 255 0–100%
30 Bleu 10 000 ⇌ 255 0–100%

10-cellules HSV 30CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1	T	e	i	n	t	e	s
2	Saturation 1				000 ⇔ 255	0–100%
3	Valeur 1				000 ⇔ 255	0–100%
4	T	e	i	n	t	e	s
5	Saturation 2				000 ⇔ 255	0–100%
6	Valeur 2				000 ⇔ 255	0–100%
7	T	e	i	n	t	e	s
8	Saturation 3				000 ⇔ 255	0–100%
9	Valeur 3				000 ⇔ 255	0–100%
10	Teintes 4				000 ⇔ 255	0–100%
11	Saturation 4				000 ⇔ 255	0–100%
12	Valeur 4				000 ⇔ 255	0–100%
13	Teintes 5				000 ⇔ 255	0–100%
14	Saturation 5				000 ⇔ 255	0–100%
15	Valeur 5				000 ⇔ 255	0–100%
16	Teintes 6				000 ⇔ 255	0–100%
17	Saturation 6				000 ⇔ 255	0–100%
18	Valeur 6				000 ⇔ 255	0–100%
19	Teintes 7				000 ⇔ 255	0–100%
20	Saturation 7				000 ⇔ 255	0–100%
21	Valeur 7				000 ⇔ 255	0–100%
22	Teintes 8				000 ⇔ 255	0–100%
23	Saturation 8				000 ⇔ 255	0–100%
24	Valeur 8				000 ⇔ 255	0–100%
25	Teintes 9				000 ⇔ 255	0–100%
26	Saturation 9				000 ⇔ 255	0–100%
27	Valeur 9				000 ⇔ 255	0–100%
28	Teintes 10				000 ⇔ 255	0–100%
29	Saturation 10				000 ⇔ 255	0–100%
30	Valeur 10				000 ⇔ 255	0–100%

Valeurs DMX à 5 cellules 5-cellules RGBAL FULL 70CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1	G r a d a	t e	u r 000 ⇔ 255 0–100%
2 Graduateur fin 000 ⇔ 255 0–100%
3 Rouge 1 000 ⇔ 255 0–100%
4 Rouge fin 1 000 ⇔ 255 0–100%
5	V e r t	1	000 ⇔ 255 0–100%
6	Vert fin 1	000 ⇔ 255	0–100%
7	Bleu 1	000 ⇔ 255	0–100%
8	Bleu fin 1	000 ⇔ 255	0–100%
9	Ambre 1	000 ⇔ 255	0–100%
10	Ambre fin 1	000 ⇔ 255	0–100%
11	Lime 1	000 ⇔ 255	0–100%
12	Lime fin 1	000 ⇔ 255	0–100%
13	Roue de Couleurs Virtuelles 1	000 ⇔ 255	Consultez la section Gamme de couleurs
14	Température de la Couleur 1	000 ⇔ 255	Consultez la section Gamme des températures de couleur
15	Stroboscope 1	000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
16	Rouge 2	000 ⇔ 255	0–100%
17	Rouge fin 2	000 ⇔ 255	0–100%
18	Vert 2	000 ⇔ 255	0–100%
19	Vert fin 2	000 ⇔ 255	0–100%
20	Bleu 2	000 ⇔ 255	0–100%
21	Bleu fin 2	000 ⇔ 255	0–100%
22	Ambre 2	000 ⇔ 255	0–100%
23	Ambre fin 2	000 ⇔ 255	0–100%
24	Lime 2	000 ⇔ 255	0–100%
25	Lime Fin 2	000 ⇔ 255	0–100%
26	Roue de Couleurs Virtuelles 2	000 ⇔ 255	Consultez la section Gamme de couleurs
27	Température de la Couleur 2	000 ⇔ 255	Consultez la section Gamme des températures de couleur
28	Stroboscope 2	000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
29	Rouge 3	000 ⇔ 255	0–100%
30	Rouge fin 3	000 ⇔ 255	0–100%
31	Vert 3	000 ⇔ 255	0–100%
32	Vert fin 3	000 ⇔ 255	0–100%
33	Bleu 3	000 ⇔ 255	0–100%
34	Bleu fin 3	000 ⇔ 255	0–100%
35	Ambre 3	000 ⇔ 255	0–100%
36	Ambre fin 3	000 ⇔ 255	0–100%
37	Lime 3	000 ⇔ 255	0–100%
38	Lime fin 3	000 ⇔ 255	0–100%
39	Roue de Couleurs Virtuelles 3	000 ⇔ 255	Consultez la section Gamme de couleurs
40	Température de la Couleur 3	000 ⇔ 255	Consultez la section Gamme des températures de couleur
41	Stroboscope 3	000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
42	Rouge 4	000 ⇔ 255	0–100%
43	Rouge fin 4	000 ⇔ 255	0–100%
44	Vert 4	000 ⇔ 255	0–100%
45	Vert fin 4	000 ⇔ 255	0–100%
46	Bleu 4	000 ⇔ 255	0–100%
47	Bleu fin 4	000 ⇔ 255	0–100%
48	Ambre 4	000 ⇔ 255	0–100%
49	Ambre fin 4	000 ⇔ 255	0–100%
50	Lime 4	000 ⇔ 255	0–100%
51 Lime fin 4 000 ⇔ 255 0–100%
52	Roue de Couleurs Virtuelles 4	000 ⇔ 255	Consultez la sectionGamme de couleurs
53	Température de la Couleur 4	000 ⇔ 255	Consultez la sectionGamme des températures de couleur
54 Stroboscope 4		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
55 Rouge 5 000 ⇔ 255 0–100%
56 Rouge fin 5 000 ⇔ 255 0–100%
57 Vert 5 000 ⇔ 255 0–100%
58 Vert fin 5 000 ⇔ 255 0–100%
59 Bleu 5 000 ⇔ 255 0–100%
60 Bleu fin 5 000 ⇔ 255 0–100%
61 Ambre 5 000 ⇔ 255 0–100%
62 Ambre fin 5 000 ⇔ 255 0–100%
63 Lime 5 000 ⇔ 255 0–100%
64	Lime Fin 5	000 ⇔ 255	0–100%
65	Roue de Couleurs Virtuelles 5	000 ⇔ 255	Consultez la sectionGamme de couleurs
66	Température de la Couleur 5	000 ⇔ 255	Consultez la sectionGamme des températures de couleur
67 Stroboscope 5		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
68 Stroboscope tous		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
69 Macros de couleur		000 ⇔ 015	Pas de fonction
		016 ⇔ 255	Macros de couleur
70 Vitesse du gradateur		000 ⇔ 051	Vitesse du gradateur prédéfinie depuis le menu
		052 ⇔ 101	Gradateur linéaire
		102 ⇔ 152	Courbe de gradation non linéaire 1 (le plus rapide)
		153 ⇔ 203	Courbe de gradation non linéaire 2
		204 ⇔ 255	Courbe de gradation non linéaire 3 (le moins rapide)

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3	Rouge 1	000 ⇔ 255	0–100%
4	Vert 1	000 ⇔ 255	0–100%
5	Bleu 1	000 ⇔ 255	0–100%
6	Ambre 1	000 ⇔ 255	0–100%
7	Lime 1	000 ⇔ 255	0–100%
8	Roue de Couleurs Virtuelles 1	000 ⇔ 255	Consultez la section Gamme de couleurs
9	Température de la Couleur 1	000 ⇔ 255	Consultez la section Gamme des températures de couleur
10 Stroboscope 1		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
11	Rouge 2	000 ⇔ 255	0–100%
12 Vert 2 000 ⇔ 255 0–100%
13 Bleu 2 000 ⇔ 255 0–100%
14 Ambre 2 000 ⇔ 255 0–100%
15 Lime 2 000 ⇔ 255 0–100%
16	Roue de Couleurs Virtuelles 2	000 ⇔ 255	Consultez la section Gamme de couleurs
17	Température de la Couleur 2	000 ⇔ 255	Consultez la section Gamme des températures de couleur
18 Stroboscope 2		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
19 Rouge 3 000 ⇔ 255 0–100%
20 Vert 3 000 ⇔ 255 0–100%
21 Bleu 3 000 ⇔ 255 0–100%
22 Ambre 3 000 ⇔ 255 0–100%
23 Lime	3 000 ⇔ 255 0–100%
24	Roue de Couleurs Virtuelles 3	000 ⇔ 255	Consultez la sectionGamme de couleurs
25	Température de la Couleur 3	000 ⇔ 255	Consultez la sectionGamme des températures de couleur
26 Stroboscope 3		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
27 Rouge 4 000 ⇔ 255 0–100%
28 Vert 4 000 ⇔ 255 0–100%
29 Bleu 4 000 ⇔ 255 0–100%
30 Ambre 4 000 ⇔ 255 0–100%
31 Lime 4 000 ⇔ 255 0–100%
32	Roue de Couleurs Virtuelles 4	000 ⇔ 255	Consultez la sectionGamme de couleurs
33	Température de la Couleur 4	000 ⇔ 255	Consultez la sectionGamme des températures de couleur
34 Stroboscope 4		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
35 Rouge 5 000 ⇔ 255 0–100%
36 Vert 5 000 ⇔ 255 0–100%
37 Bleu 5 000 ⇔ 255 0–100%
38 Ambre 5 000 ⇔ 255 0–100%
39 Lime 5 000 ⇔ 255 0–100%
40	Roue de Couleurs Virtuelles 5	000 ⇔ 255	Consultez la sectionGamme de couleurs
41	Température de la Couleur 5	000 ⇔ 255	Consultez la sectionGamme des températures de couleur
42 Stroboscope 5		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
43 Stroboscope tous		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide

5-cellules RGBA EXT 38CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3	Rouge 1	000 ⇔ 255	0–100%
4	Vert 1	000 ⇔ 255	0–100%
5	Bleu 1	000 ⇔ 255	0–100%
6	Ambre 1	000 ⇔ 255	0–100%
7	Roue de Couleurs Virtuelles 1	000 ⇔ 255	Consultez la section Gamme de couleurs
8	Température de la Couleur 1	000 ⇔ 255	Consultez la section Gamme des températures de couleur
9	Stroboscope 1	000 ⇔ 010011 ⇔ 255	Pas de fonctionStroboscope, lent à rapide
10	Rouge 2 000 ⇔ 255 0–100%
11	Vert 2	000 ⇔ 255	0–100%
12	Bleu 2 000 ⇔ 255 0–100%
13	Ambre 2 000 ⇔ 255 0–100%
14	Roue de Couleurs Virtuelles 2	000 ⇔ 255	Consultez la section Gamme de couleurs
15	Température de la Couleur 2	000 ⇔ 255	Consultez la section Gamme des températures de couleur
16	Stroboscope 2	000 ⇔ 010011 ⇔ 255	Pas de fonctionStroboscope, lent à rapide
17	Rouge 3 000 ⇔ 255 0–100%
18	Vert 3 000 ⇔ 255 0–100%
19	Bleu 3 000 ⇔ 255 0–100%
20	Ambre 3 000 ⇔ 255 0–100%
21	Roue de Couleurs Virtuelles 3	000 ⇔ 255	Consultez la section Gamme de couleurs
22	Température de la Couleur 3	000 ⇔ 255	Consultez la section Gamme des températures de couleur
23	Stroboscope 3	000 ⇔ 010011 ⇔ 255	Pas de fonctionStroboscope, lent à rapide
24 Rouge 4 000 ⇌ 255 0–100%
25 Vert 4 000 ⇌ 255 0–100%
26 Bleu 4 000 ⇌ 255 0–100%
27 Ambre 4 000 ⇌ 255 0–100%
28	Roue de Couleurs Virtuelles 4	000 ⇌ 255	Consultez la section Gamme de couleurs
29	Température de la Couleur 4	000 ⇌ 255	Consultez la section Gamme des températures de couleur
30 Stroboscope 4		000 ⇌ 010	Pas de fonction
		011 ⇌ 255	Stroboscope, lent à rapide
31 Rouge 5 000 ⇌ 255 0–100%
32 Vert 5 000 ⇌ 255 0–100%
33 Bleu 5 000 ⇌ 255 0–100%
34 Ambre 5 000 ⇌ 255 0–100%
35	Roue de Couleurs Virtuelles 5	000 ⇌ 255	Consultez la section Gamme de couleurs
36	Température de la Couleur 5	000 ⇌ 255	Consultez la section Gamme des températures de couleur
37 Stroboscope 5		000 ⇌ 010	Pas de fonction
		011 ⇌ 255	Stroboscope, lent à rapide
38 Stroboscope tous		000 ⇌ 010	Pas de fonction
		011 ⇌ 255	Stroboscope, lent à rapide

5-cellules RGB EXT 33CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3	Rouge 1	000 ⇔ 255	0–100%
4	Vert 1	000 ⇔ 255	0–100%
5	Bleu 1	000 ⇔ 255	0–100%
6	Roue de Couleurs Virtuelles 1	000 ⇔ 255	Consultez la section Gamme de couleurs
7	Température de la Couleur 1	000 ⇔ 255	Consultez la section Gamme des températures de couleur
8	Stroboscope 1	000 ⇔ 010011 ⇔ 255	Pas de fonction Stroboscope, lent à rapide
9	Rouge 2	000 ⇔ 255	0–100%
10 Vert 2 000 ⇔ 255 0–100%
11	Bleu 2	000 ⇔ 255	0–100%
12	Roue de Couleurs Virtuelles 2	000 ⇔ 255	Consultez la section Gamme de couleurs
13	Température de la Couleur 2	000 ⇔ 255	Consultez la section Gamme des températures de couleur
14 Stroboscope 2		000 ⇔ 010011 ⇔ 255	Pas de fonction Stroboscope, lent à rapide
15 Rouge 3 000 ⇔ 255 0–100%
16 Vert 3 000 ⇔ 255 0–100%
17 Bleu 3 000 ⇔ 255 0–100%
18	Roue de Couleurs Virtuelles 3	000 ⇔ 255	Consultez la section Gamme de couleurs
19	Température de la Couleur 3	000 ⇔ 255	Consultez la section Gamme des températures de couleur
20 Stroboscope 3		000 ⇔ 010011 ⇔ 255	Pas de fonction Stroboscope, lent à rapide
21 Rouge 4 000 ⇔ 255 0–100%
22 Vert 4 000 ⇔ 255 0–100%
23 Bleu 4 000 ⇔ 255 0–100%
24	Roue de Couleurs Virtuelles 4	000 ⇔ 255	Consultez la section Gamme de couleurs
25	Température de la Couleur 4	000 ⇔ 255	Consultez la section Gamme des températures de couleur
26 Stroboscope 4		000 ⇔ 010011 ⇔ 255	Pas de fonction Stroboscope, lent à rapide
27 Rouge 5 000 ⇔ 255 0–100%
28 Vert 5 000 ⇔ 255 0–100%
29 Bleu 5 000 ⇔ 255 0–100%
30	Roue de Couleurs Virtuelles 5	000 ⇔ 255	Consultez la sectionGamme de couleurs
31	Température de la Couleur 5	000 ⇔ 255	Consultez la sectionGamme des températures de couleur
32 Stroboscope 5		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
33 Stroboscope tous		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide

5-cellules RGBAL 25CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Rouge 1 000 ⇔ 255 0–100%
2	V e r t	1	000 ⇔ 255 0–100%
3	B l e u	1	000 ⇔ 255 0–100%
4	Ambre 1	000 ⇔ 255	0–100%
5	Lime 1	000 ⇔ 255	0–100%
6 Rouge 2 000 ⇔ 255 0–100%
7	V e r t	2	000 ⇔ 255 0–100%
8	B l e u	2	000 ⇔ 255 0–100%
9	Ambre 2	000 ⇔ 255	0–100%
10	Lime 2	000 ⇔ 255	0–100%
11	Rouge 3	000 ⇔ 255	0–100%
12	Vert 3	000 ⇔ 255	0–100%
13	Bleu 3	000 ⇔ 255	0–100%
14	Ambre 3	000 ⇔ 255	0–100%
15	Lime 3	000 ⇔ 255	0–100%
16 Rouge 4 000 ⇔ 255 0–100%
17	Vert 4	000 ⇔ 255	0–100%
18	Bleu 4	000 ⇔ 255	0–100%
19	Ambre 4	000 ⇔ 255	0–100%
20	Lime 4	000 ⇔ 255	0–100%
21 Rouge 5 000 ⇔ 255 0–100%
22	Vert 5	000 ⇔ 255	0–100%
23	Bleu 5	000 ⇔ 255	0–100%
24	Ambre 5	000 ⇔ 255	0–100%
25	Lime 5	000 ⇔ 255	0–100%

Valeurs DMX à 2 cellules 2-cellules RGBAL FULL 31CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2 Gradateur fin 000 ⇔ 255 0–100%
3 Rouge 1 000 ⇔ 255 0–100%
4 Rouge fin 1 000 ⇔ 255 0–100%
5	V e r t	1	000 ⇔ 255 0–100%
6 Vert fin 1 000 ⇔ 255 0–100%
7	B l e u	1	000 ⇔ 255 0–100%
8	Bleu fin 1	000 ⇔ 255	0–100%
9	Ambre 1	000 ⇔ 255	0–100%
10	Ambre fin 1	000 ⇔ 255	0–100%
11	Lime 1	000 ⇔ 255	0–100%
12	Lime fin 1	000 ⇔ 255	0–100%
13	Roue de Couleurs Virtuelles 1	000 ⇔ 255	Consultez la section Gamme de couleurs
14	Température de la Couleur 1	000 ⇔ 255	Consultez la section Gamme des températures de couleur
15	Stroboscope 1	000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
16	Rouge 2	000 ⇔ 255	0–100%
17	Rouge fin 2	000 ⇔ 255	0–100%
18	Vert 2	000 ⇔ 255	0–100%
19	Vert fin 2	000 ⇔ 255	0–100%
20	Bleu 2	000 ⇔ 255	0–100%
21	Bleu fin 2	000 ⇔ 255	0–100%
22	Ambre 2	000 ⇔ 255	0–100%
23	Ambre fin 2	000 ⇔ 255	0–100%
24	Lime 2	000 ⇔ 255	0–100%
25	Lime fin 2	000 ⇔ 255	0–100%
26	Roue de Couleurs Virtuelles 2	000 ⇔ 255	Consultez la section Gamme de couleurs
27	Température de la Couleur 2	000 ⇔ 255	Consultez la section Gamme des températures de couleur
28	Stroboscope 2	000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
29	Stroboscope tous	000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
30	Macros de couleur	000 ⇔ 015	Pas de fonction
		016 ⇔ 255	Macros de couleur
31	Vitesse du Gradateur	000 ⇔ 051	Vitesse du gradateur prédéfinie depuis le menu
		052 ⇔ 101	Gradateur linéaire
		102 ⇔ 152	Courbe de gradation non linéaire 1 (le plus rapide)
		153 ⇔ 203	Courbe de gradation non linéaire 2
		204 ⇔ 255	Courbe de gradation non linéaire 3 (le moins rapide)

2-cellules RGBAL Fine 20CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Rouge 1 000 ⇌ 255 0–100%
2 Rouge fin 1 000 ⇌ 255 0–100%
3	V e r t	1	000 ⇌ 255 0–100%
4 Vert fin 1 000 ⇌ 255 0–100%
5	B l e u	1	000 ⇌ 255 0–100%
6	Bleu fin 1	000 ⇌ 255	0–100%
7	Ambre 1	000 ⇌ 255	0–100%
8	Ambre fin 1	000 ⇌ 255	0–100%
9	Lime 1	000 ⇌ 255	0–100%
10	Lime fin 1	000 ⇌ 255	0–100%
11 Rouge 2 000 ⇌ 255 0–100%
12 Rouge fin 2 000 ⇌ 255 0–100%
13 Vert 2 000 ⇌ 255 0–100%
14 Vert fin 2 000 ⇌ 255 0–100%
15 Bleu 2 000 ⇌ 255 0–100%
16 Bleu fin 2 000 ⇌ 255 0–100%
17 Ambre 2 000 ⇌ 255 0–100%
18 Ambre fin 2 000 ⇌ 255 0–100%
19 Lime 2 000 ⇌ 255 0–100%
20 Lime fin 2 000 ⇌ 255 0–100%

2-cellules RGBAL EXT 19CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3	Rouge 1	000 ⇔ 255	0–100%
4	Vert 1	000 ⇔ 255	0–100%
5	Bleu 1	000 ⇔ 255	0–100%
6	Ambre 1	000 ⇔ 255	0–100%
7	Lime 1	000 ⇔ 255	0–100%
8	Roue de Couleurs Virtuelles 1	000 ⇔ 255	Consultez la sectionGamme de couleurs
9	Température de la Couleur 1	000 ⇔ 255	Consultez la sectionGamme des températures de couleur
10 Stroboscope 1		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
11 Rouge 2 000 ⇔ 255 0–100%
12 Vert 2 000 ⇔ 255 0–100%
13 Bleu 2 000 ⇔ 255 0–100%
14 Ambre 2 000 ⇔ 255 0–100%
15 Lime 2 000 ⇔ 255 0–100%
16	Roue de Couleurs Virtuelles 2	000 ⇔ 255	Consultez la sectionGamme de couleurs
17	Température de la Couleur 2	000 ⇔ 255	Consultez la sectionGamme des températures de couleur
18 Stroboscope 2		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
19 Stroboscope tous		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide

2-cellules RGBA EXT 17CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3	Rouge 1	000 ⇔ 255	0–100%
4	Vert 1	000 ⇔ 255	0–100%
5	Bleu 1	000 ⇔ 255	0–100%
6	Ambre 1	000 ⇔ 255	0–100%
7	Roue de Couleurs Virtuelles 1	000 ⇔ 255	Consultez la section Gamme de couleurs
8	Température de la Couleur 1	000 ⇔ 255	Consultez la section Gamme des températures de couleur
9	Stroboscope 1	000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
10 Rouge 2 000 ⇔ 255 0–100%
11	Vert 2	000 ⇔ 255	0–100%
12 Bleu 2 000 ⇔ 255 0–100%
13 Ambre 2 000 ⇔ 255 0–100%
14	Roue de Couleurs Virtuelles 2	000 ⇔ 255	Consultez la section Gamme de couleurs
15	Température de la Couleur 2	000 ⇔ 255	Consultez la section Gamme des températures de couleur
16 Stroboscope 2		000 ⇔ 010011 ⇔ 255	Pas de fonctionStroboscope, lent à rapide
17 Stroboscope tous		000 ⇔ 010011 ⇔ 255	Pas de fonctionStroboscope, lent à rapide

2-cellules RGB EXT 15CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2 Gradateur fin 000 ⇔ 255 0–100%
3 Rouge 1 000 ⇔ 255 0–100%
4	V e r t	1	000 ⇔ 255 0–100%
5	B l e u	1	000 ⇔ 255 0–100%
6	Roue de Couleurs Virtuelles 1	000 ⇔ 255	Consultez la section Gamme de couleurs
7	Température de la Couleur 1	000 ⇔ 255	Consultez la section Gamme des températures de couleur
8 Stroboscope 1		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
9 Rouge 2 000 ⇔ 255 0–100%
10	Vert 2	000 ⇔ 255	0–100%
11	Bleu 2	000 ⇔ 255	0–100%
12	Roue de Couleurs Virtuelles 2	000 ⇔ 255	Consultez la section Gamme de couleurs
13	Température de la Couleur 2	000 ⇔ 255	Consultez la section Gamme des températures de couleur
14 Stroboscope 2		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
15 Stroboscope tous		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide

2-cellules RGBAL 10CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Rouge 1 000 ⇔ 255 0–100%
2	V e r t	1	000 ⇔ 255 0–100%
3	B l e u	1	000 ⇔ 255 0–100%
4	Ambre 1	000 ⇔ 255	0–100%
5	Lime 1	000 ⇔ 255	0–100%
6 Rouge 2 000 ⇔ 255 0–100%
7	V e r t	2	000 ⇔ 255 0–100%
8	B l e u	2	000 ⇔ 255 0–100%
9	Ambre 2	000 ⇔ 255	0–100%
10	Lime 2	000 ⇔ 255	0–100%

2-cellules RGBA 8CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Rouge 1 000 ⇔ 255 0–100%
2	V e r t	1	000 ⇔ 255 0–100%
3	B l e u	1	000 ⇔ 255 0–100%
4	Ambre 1	000 ⇔ 255	0–100%
5	Rouge	000 ⇔ 255	0–100%
6	V e r t	2	000 ⇔ 255 0–100%
7	B l e u	2	000 ⇔ 255 0–100%
8	Ambre 2	000 ⇔ 255	0–100%

2-cellules RGB 6CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1 Rouge 1 000 ⇔ 255 0–100%
2	V	e	r	t	1	000 ⇔ 255 0–100%
3	B	l	e	u	1	000 ⇔ 255 0–100%
4 Rouge 2 000 ⇔ 255 0–100%
5	V	e	r	t	2	000 ⇔ 255 0–100%
6	B	l	e	u	2	000 ⇔ 255 0–100%

2-cellules HSV 6CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1	T	e	i	n	t	e	s
2	Saturation 1				000 ⇔ 255	0–100%
3	Valeur 1				000 ⇔ 255	0–100%
4	T	e	i	n	t	e	s
5	Saturation 2				000 ⇔ 255	0–100%
6	Valeur 2				000 ⇔ 255	0–100%

Valeurs DMX à 1 cellule

1 cellule RGBAL FULL 17CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3	Rouge	000 ⇔ 255	0–100%
4	Rouge fin	000 ⇔ 255	0–100%
5	Vert	000 ⇔ 255	0–100%
6	Vert fin	000 ⇔ 255	0–100%
7	Bleu	000 ⇔ 255	0–100%
8	Bleu fin	000 ⇔ 255	0–100%
9	Ambre	000 ⇔ 255	0–100%
10	Ambre fin	000 ⇔ 255	0–100%
11	Lime	000 ⇔ 255	0–100%
12	Lime fin	000 ⇔ 255	0–100%
13	Roue de Couleurs Virtuelles	000 ⇔ 255	Consultez la section Gamme de couleurs
14	Température de la Couleur	000 ⇔ 255	Consultez la section Gamme des températures de couleur
15	Stroboscope	000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
16	Macros de couleur	000 ⇔ 015	Pas de fonction
		016 ⇔ 255	Macros de couleur
17	Vitesse du gradateur	000 ⇔ 051	Vitesse du gradateur prédéfinie depuis le menu
		052 ⇔ 101	Gradateur linéaire
		102 ⇔ 152	Courbe de gradation non linéaire 1 (le plus rapide)
		153 ⇔ 203	Courbe de gradation non linéaire 2
		204 ⇔ 255	Courbe de gradation non linéaire 3 (le moins rapide)

1 cellule RGBAL Fine 10CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Rouge	000 ⇔ 255	0–100%
2	Rouge fin	000 ⇔ 255	0–100%
3	Vert	000 ⇔ 255	0–100%
4	Vert fin	000 ⇔ 255	0–100%
5	Bleu	000 ⇔ 255	0–100%
6	Bleu fin	000 ⇔ 255	0–100%
7	Ambre	000 ⇔ 255	0–100%
8 Ambre fin 000 ⇔ 255 0–100%
9	L i m e	000 ⇔ 255	0–100%
10 Lime fin 000 ⇔ 255 0–100%

1 cellule RGBAL EXT 10CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2 Gradateur fin 000 ⇔ 255 0–100%
3 Rouge 000 ⇔ 255 0–100%
4	Vert	000 ⇔ 255	0–100%
5	Bleu	000 ⇔ 255	0–100%
6	Ambre	000 ⇔ 255	0–100%
7	L i m e	000 ⇔ 255	0–100%
8	Roue de Couleurs Virtuelles	000 ⇔ 255	Consultez la section Gamme de couleurs
9	Température de la Couleur	000 ⇔ 255	Consultez la section Gamme des températures de couleur
10 Stroboscope		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide

1 cellule RGBA EXT 9CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2 Gradateur fin 000 ⇔ 255 0–100%
3 Rouge 000 ⇔ 255 0–100%
4	Vert	000 ⇔ 255	0–100%
5	Bleu	000 ⇔ 255	0–100%
6	Ambre	000 ⇔ 255	0–100%
7	Roue de Couleurs Virtuelles	000 ⇔ 255	Consultez la section Gamme de couleurs
8	Température de la Couleur	000 ⇔ 255	Consultez la section Gamme des températures de couleur
9 Stroboscope		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide

1 cellule RGB EXT 8CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2 Gradateur fin 000 ⇔ 255 0–100%
3 Rouge 000 ⇔ 255 0–100%
4	Vert	000 ⇔ 255	0–100%
5	Bleu	000 ⇔ 255	0–100%
6	Roue de Couleurs Virtuelles	000 ⇔ 255	Consultez la section Gamme de couleurs
7	Température de la Couleur	000 ⇔ 255	Consultez la section Gamme des températures de couleur
8 Stroboscope		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide

1 cellule RGBAL 5CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Rouge	000 ⇔ 255 0–100%
2	Vert	000 ⇔ 255	0–100%
3	Bleu	000 ⇔ 255	0–100%
4	Ambre	000 ⇔ 255	0–100%
5	L i m e	000 ⇔ 255	0–100%

1 cellule RGBA 4CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Rouge 000 ⇌ 255 0–100%
2	V e r t	000 ⇌ 255 0–100%
3	B l e u	000 ⇌ 255 0–100%
4 Ambre 000 ⇌ 255 0–100%

1 cellule RGB 3CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1 Rouge 000 ⇔ 255 0–100%
2	V	e	r	t	000 ⇔ 255 0–100%
3	B	l	e	u	000 ⇔ 255 0–100%

1 cellule DMX-VCW-CCT 3CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1	G r a d a	t e	u r 000 ⇔ 255 0–100%
2	Roue de Couleurs Virtuelles	000 ⇔ 255	Consultez la section Gamme de couleurs
3	Température de la Couleur	000 ⇔ 255	Consultez la section Gamme des températures de couleur

1-cellule HSV 3CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Teintes	000 ⇔ 255	0–100%
2	Saturation	000 ⇔ 255	0–100%
3	Valeur	000 ⇔ 255	0–100%
