BEDIENUNGSANLEITUNG Ovation B-2805FC Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des Ovation B-2805FC finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.
• VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden.
Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.
Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.
VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.
Nehmen sie das Gerät NICHT im Freien oder an einem Ort in Betrieb, der durch Staubentwicklung, übermäßige Hitze, Wasser oder hohe Luftfeuchtigkeit charakterisiert ist. (IP20)
NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.
Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.
• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
• Das Gerät NUR an den Befestigungsbügeln oder den Griffen tragen. Das Gerät niemals am Kopf tragen.
Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
• Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

FCC-Konformität

Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpft:

Dieses Gerät darf keine schädlichen Interferenzen verursachen, und
Dieses Gerät muss empfangende Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen unerwünschten Betrieb verursachen.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die Compliance zuständig ist, könnten die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

• Ovation B-2805FC
- Neutrik® powerCON® Netzkabel

Wand-Wash-Filter
Schnellanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Serienschaltung der Geräte

Sie können bis zu 2 Ovation B-2805FC Geräte bei 120 V AC, 3 Geräte bei 208 V und 4 Geräte bei 230 V AC in Serie schalten. Diese Anzahl niemals überschreiten! Stromkabel für die Serienschaltung können separat erworben werden.

Wechselstromstecker

Anschluss Draht (USA) Draht (Europa) Schraubenfarbe
Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau Silber
AC-Erdungsleiter Grün/Gelb Grün/Gelb	Grün

Chauvet Ovation B-2805FC - Serienschaltung der Geräte - 1

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

Trennen Sie das Gerät vom Stromnetz.
Mit einem Flachkopfschraubendreher lösen Sie die Abdeckung des Sicherungshalters vom Gehäuse.
Entfernen Sie die durchgebrannte Sicherung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
Schrauben Sie die Abdeckung der Sicherung wieder ein, und schließen Sie das Gerät wieder an das Stromnetz an.

Signalanschlüsse

Sie können den Ovation B-2805FC per DMX, Ethernet oder beidem mit einem Controller oder einer Controller-Software verbinden. Werden an de mit Art-Net™, und sACN, kompatible Produkte zusammen mit dem Ovation B-2805FC verwendet, können Sie jedes der Produkte innerhalb eines einzigen Netzwerks ansteuern. Informationen zum Anschließen und Konfigurieren des Produkts für diese Signale finden Sie in der Bedienungsanleitung.

Steuerungsmodi

Der Ovation B-2805FC nutzt für seine Steuerungsmodi DMX, Art-Net™, und sACN für seine 32 Steuerung Persönlichkeiten, die von 3CH bis 135CH in reichen 1-Zellen-Modi, 2-Zellen-Modi, 5-Zellen-Modi, und 10-Zellen-Modi:

Modus	1-Zellen	2-Zellen	5-Zellen	10-Zellen
DMX-VCW-CCT	3 N/A	N/A	N/A
HSV	3	6 15	30
RGB	3	6 15	30
RGBA	4	8 20	40
RGBAL	5 10	25	50
RGB EXT	8 15	33	63
RGBA EXT	9 17	38	73
RGBAL EXT	10	19	43	83
RGBAL Fine	10 20	50	100
RGBAL FULL	17	31	70	135

DMX-Verbindung

Der Ovation B-2805FC kann mit einem DMX-Controller betrieben werden, wenn eine 5-polige oder drahtlose DMX-Datenverbindung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.

Art-Net™-Verbindung

Art-Net™ ist ein Ethernet-Protokoll, das mit TCP/IP eine große Menge an DMX512-Daten über ein großes Netzwerk an eine Neutrik® etherCON® RJ45-Verbindung überträgt. Das Dokument des Art-Net™-Protokolls können Sie unter www.chauvetprofessional.com herunterladen. Chauvet Professional empfiehlt für beste Ergebnisse die Verwendung von unicast Art-Net™.

Art-Net™-Design und -Copyright Artistic Licence Holdings Ltd.

sACN-Verbindung

Das auch als ANSI E1.31 bekannte Streaming-ACN ist ein Ethernet-Protokoll, das auf das Layering und die Formatierung von Architecture for Control Networks zurückgreift, um DMX512-Daten "over IP" oder ein anderes mit ACN kompatibles Netzwerk übermittelt.

Kling-Net-Verbindung

Kling-Net ist ein Netzwerkprotokoll, das eine automatische Konfiguration von Anzeigegeräten unter Verwendung einer Neutrik® etherCON® RJ45 Ethernet-Verbindung ermöglicht. Detaillierte Anweisungen zur Programmierung dieses Produkts finden Sie im Handbuch der ArKaos-Software

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Lesen Sie die Bedienungsanleitung des DMX-Controllers oder wenden Sie sich an den Hersteller, da nicht alle DMX-Controller über diese Funktion verfügt. Der Ovation B-2805FC unterstützt das RDM-Protokoll, das ein Feedback zur Vornahme von Änderungen der der Menüoptionen erlaubt. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Mindestens zwei Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps.

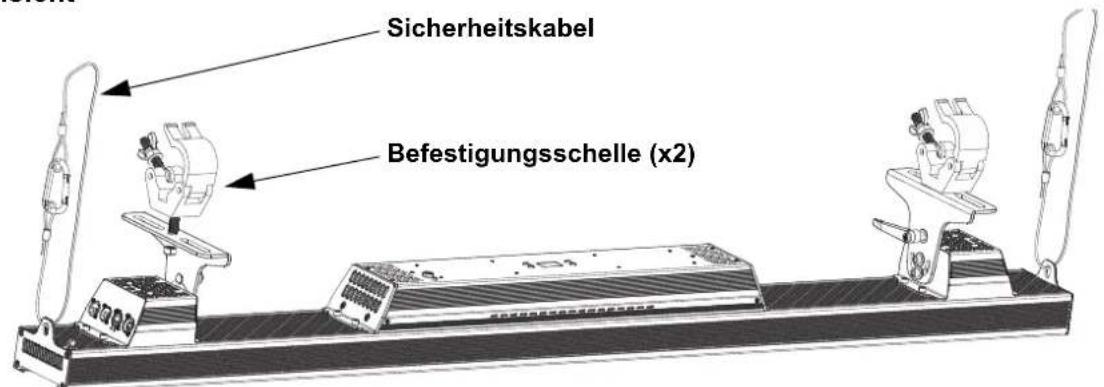

Montageansicht
Chauvet Ovation B-2805FC - Montage - 1

Über-Kopf-Montage

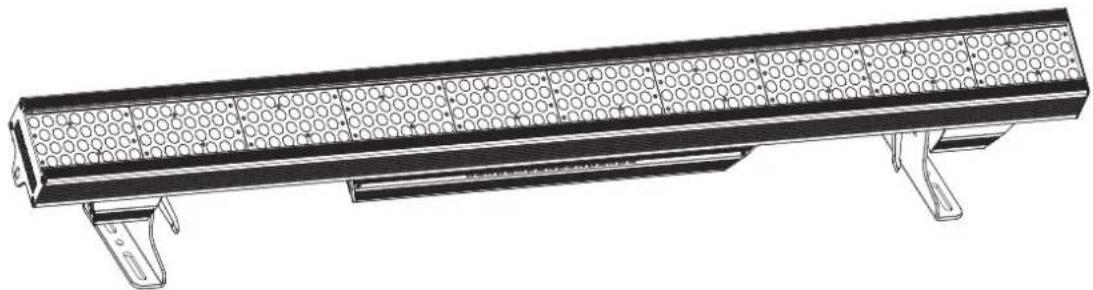

Chauvet Ovation B-2805FC - Montage - 2

Aufstellung des Geräts auf dem Boden

Webserver

Der Zugriff auf den Ovation B-2805FCWebserver kann von jedem Computer aus erfolgen, der sich im gleichen Netzwerk wie das Gerät befindet. Er erlaubt einen Netzwerkzugriff auf System Informationen, Einstellungen wie das Steuerungsprotokoll und die Startadresse, die Farbausgabetest und die Möglichkeit, das Kennwort für den Webserver zu ändern.

Zugriff auf den Webserver:

Stellen Sie die IP-Adresse des Netzwerks ein, damit es die gleiche erste Ziffer hat wie die IP-Adresse des Geräts.
Geben Sie die IP-Adresse des Geräts in die Browserleiste des Browsers ein.
Geben Sie zur Anmeldung sowohl Benutzername als auch Kennwort (admin) ein.

Beschreibung des Bedienfeldes

Taste/Drehknopf Funktion
	Damit verlassen Sie das aktuelle Menü oder die Funktion.
	Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt
	Damit navigieren Sie sich durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktion.
	Damit navigieren Sie sich durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktion.

Virtuelles Farbrad (VCW)

Der Ovation B-2805FC verfügt über eine Funktion mit der Bezeichnung Virtuelles Farbrad (Virtual Color Wheel, VCW). Diese Funktion steht als Stand-alone-Steuerungsmodus für die manuelle Bedienung sowie als Steuerungskanal bei ausgewählten DMX-Eigenschaften zur Verfügung. Es sind mehr als 30 von unseren Technikern vorgemischte Farben verfügbar, um die Programmierung einfacher zu gestalten. Die zum Mischen dieser Farben verwendeten DMX-Werte sind nachstehend angegeben. Sie können die Gesamtintensität des Ovation anpassen, um die Farben, mit denen Sie vertraut sind, besser nachzubilden. Auf unserer Website www.chauvetprofessional.com finden Sie eine Tabelle, mit deren Hilfe Sie unsere vorgemischten Farben mit beliebten Gel-Farben vergleichen können. Diese Tabelle dient einzig Vergleichszwecken und ist keine Gewähr dafür, dass unsere vorgemischten Farben mit einer der aufgeführten Gel-Farben übereinstimmen.

Tabelle: Virtuelles Farbrad

DMX-Wert	Anzeige auf Display Roter Wert		Grüner Wert	Blauer Wert	Bernsteinfarbener Wert	Neongrüner Wert
000 ⇔ 005	-- 000 000 000 000 000
006 ⇔ 013	C3050 - Md Yellow	233	163	020	123	255
014 ⇔ 021	C3040 - Lt Yellow	224	158	047	255	231
022 ⇔ 028	C3240 - Amb Yellow	180	060	000	245	255
029 ⇔ 035	C2340 - VLt Amber	245	107	081	255	213
036 ⇔ 043	C2040 - Lt Amber	230	130	062	255	155
044 ⇔ 051	C2050 - Md Amber	255	000	025	255	194
052 ⇔ 059	C2060 - Dk Amber	255	000	024	255	150
060 ⇔ 067	C1050 - Lt Red	255	037	027	030	038
068 ⇔ 075	C1080 - Md Red	255	004	017	000	000
076 ⇔ 083	C1020 - NC Pink	238	135	129	255	255
084 ⇔ 091	C1030 - Md Pink	255	131	120	255	195
092 ⇔ 099	C1630 - Dk Pink	255	165	123	255	210
100 ⇔ 107	C1250 - Md Red Amber	255	000	041	195	055
108 ⇔ 115	C1060 - Dk Red Amber	255	000	045	120	030
116 ⇔ 121	C1650 - Magenta	255	050	115	255	115
122 ⇔ 130	C6170 - Dk Magenta	255	035	117	000	000
131 ⇔ 138	C6020 - Lt Lavender	127	122	142	251	255
139 ⇔ 146	C5030 - Lt Blue	000	255	197	100	255
147 ⇔ 154	C5020 - VLt Blue	158	255	189	000	255
155 ⇔ 162	C5430 - Lt Blue 2	000	255	180	000	243
163 ⇔ 170	C5070 - Blue	043	255	210	043	036
171 ⇔ 178	C5050 - Md Blue	000	255	218	000	181
179 ⇔ 186	C5060 - Dk Blue	000	210	206	000	118
187 ⇔ 194	C5690 - Indigo	065	000	210	040	055
195 ⇔ 202	C5080 - VDk Blue	000	203	230	000	040
203 ⇔ 210	C5081 - VDk Blue2	040	199	240	000	045
211 ⇔ 218	C4370 - Yel Green	027	255	028	016	104
219 ⇔ 226	C4070 - Green	049	255	055	120	090
227 ⇔ 234	C4550 - Turquoise	060	230	109	000	245
235 ⇔ 242	C4560 - Aqua	020	240	126	036	255
243 ⇔ 250	C4570 - Blue Green	000	255	079	030	053
251 ⇔ 255	-- 000 000 000 000 000

Chauvet Ovation B-2805FC - Virtuelles Farbrad (VCW) - 1

Die oben genannten Farben sind simulierte Ähnlichkeiten der Farbausgabe im Vergleich zu anderen, ähnlich weißglühenden Produkten. Chauvet gibt keine Gewährleistung bezüglich der Genauigkeit der Farbausgabe.

Farbtemperatur-Tabelle

DMX-Wert	Anzeige auf Display Roter Wert	Grüner Wert	Blauer Wert	Bernsteinfarbener Wert	Neongrüner Wert
000 ⇔ 005	-- 000 000 000 000 000
006 ⇔ 025	2800K 237 120 036 255	255
026 ⇔ 050	3000K 220 128 050 255	255
051 ⇔ 075	3200K 176 128 057 255	255
076 ⇔ 100	3500K 154 128 080 255	255
101 ⇔ 125	4000K 128 128 112 255	255
126 ⇔ 150	4500K 108 128 133 255	255
151 ⇔ 175	5000K 097 128 152 255	255
176 ⇔ 200	5600K 087 128 170 255	255
201 ⇔ 225	6000K 075 128 177 255	255
226 ⇔ 250	6500K 066 128 187 255	255
251 ⇔ 255	-- 000 000 000 000 000

Chauvet Ovation B-2805FC - Virtuelles Farbrad (VCW) - 2

Die oben genannten Farbtemperaturen sind simulierte Ähnlichkeiten der Farbausgabe im Vergleich zu einer Wolframlampe mit spezifizierter Farbtemperatur. Chauvet gibt keine Gewährleistung bezüglich der Genauigkeit der Farbausgabe.

Menüstruktur

Hauptebene	Programmierebenen Beschreibung
Protocol	DMX512		Wählt das Steuerungsprotokoll aus
	ArtNet
	sACN
Start Address	001-510*		Wählt die DMX-Adresse aus (der höchste Kanal ist auf die gewählte Eigenschaft beschränkt)
Personality	1-Cell	DMX-VCW-CCT 3CH	3-Kanal: Dimmer, VCW, Farbtemperatur
		HSV 3CH	3-Kanal: Farbton, Farbsättigung, Farbwert
		RGB 3CH	3-Kanal: RGB
		RGBA 4CH	4-Kanal: RGBA
		RGBAL 5CH	5-Kanal: RGBAL
		RGB EXT 8CH	8-Kanal: 16-Bit Dimmer, RGB, VCW, Farbtemperatur, Stroboskopeffekt
		RGBA EXT 9CH	9-Kanal: 16-Bit Dimmer, RGBA, VCW, Farbtemperatur, Stroboskopeffekt
		RGBAL EXT 10CH	10-Kanal: 16-Bit Dimmer, RGBAL, VCW, Farbtemperatur, Stroboskopeffekt
		RGBAL Fine 10CH	10-Kanal: 16-Bit RGBAL
		RGBAL FULL 17CH	17-Kanal: 16-Bit Dimmer, 16-Bit RGBAL, VCW, Farbtemperatur, Stroboskopeffekt, Farbmakro, Dimmer-Geschwindigkeit
	2-Cell	HSV 6CH	6-Kanal: Farbton, Farbsättigung, Farbwert (pro Zelle)
		RGB 6CH	6-Kanal: RGB (pro Zelle)
		RGBA 8CH	8-Kanal: RGBA (pro Zelle)
		RGBAL 10CH	10-Kanal: RGBAL (pro Zelle)
		RGB EXT 15CH	15-Kanal: 16-Bit Dimmer, RGB (pro Zelle), VCW (pro Zelle), Farbtemperatur (pro Zelle), Stroboskopeffekt (pro Zelle)
		RGBA EXT 17CH	17-Kanal: 16-Bit Dimmer, RGBA (pro Zelle), VCW (pro Zelle), Farbtemperatur (pro Zelle), Stroboskopeffekt (pro Zelle)
		RGBAL EXT 19CH	19-Kanal: 16-Bit Dimmer, RGBAL (pro Zelle), VCW (pro Zelle), Farbtemperatur (pro Zelle), Stroboskopeffekt (pro Zelle)
		RGBAL Fine 20CH	20-Kanal: 16-Bit RGBAL (pro Zelle)
		RGBAL FULL 31CH	31-Kanal: 16-Bit Dimmer, 16-Bit RGBAL (pro Zelle), VCW (pro Zelle), Farbtemperatur (pro Zelle), Stroboskopeffekt (pro Zelle), Farbmakro, Dimmer-Geschwindigkeit

Hauptebene Programmierebenen Beschreibung
Personality(Fortsetzung)	5-Cell		HSV 15CH	15-Kanal: Farbton, Farbsättigung, Farbwert (pro Zelle)
			RGB 15CH 15-Kanal: RGB (pro Zelle)
			RGBA 20CH 20-Kanal: RGBA (pro Zelle)
			RGBAL 25CH 25-Kanal: RGBAL (pro Zelle)
			RGB EXT 33CH	33-Kanal: 16-Bit Dimmer, RGB (pro Zelle), VCW (pro Zelle), Farbtemperatur (pro Zelle), Stroboskopeffekt (pro Zelle)
			RGBA EXT 38CH	38-Kanal: 16-Bit Dimmer, RGBA (pro Zelle), VCW (pro Zelle), Farbtemperatur (pro Zelle), Stroboskopeffekt (pro Zelle)
			RGBAL EXT 43CH	43-Kanal: 16-Bit Dimmer, RGBAL (pro Zelle), VCW (pro Zelle), Farbtemperatur (pro Zelle), Stroboskopeffekt (pro Zelle)
			RGBAL Fine 50CH 50-Kanal: 16-Bit RGBAL (pro Zelle)
			RGBAL FULL 70CH	70-Kanal: 16-Bit Dimmer, 16-Bit RGBAL (pro Zelle), VCW (pro Zelle), Farbtemperatur (pro Zelle), Stroboskopeffekt (pro Zelle), Farbmakro, Dimmer-Geschwindigkeit
	10-Cell		HSV 30CH	30-Kanal: Farbton, Farbsättigung, Farbwert (pro Zelle)
			RGB 30CH 30-Kanal: RGB (pro Zelle)
			RGBA 40CH 40-Kanal: RGBA (pro Zelle)
			RGBAL 50CH 50-Kanal: RGBAL (pro Zelle)
			RGB EXT 63CH	63-Kanal: 16-Bit Dimmer, RGB (pro Zelle), VCW (pro Zelle), Farbtemperatur (pro Zelle), Stroboskopeffekt (pro Zelle)
			RGBA EXT 73CH	73-Kanal: 16-Bit Dimmer, RGBA (pro Zelle), VCW (pro Zelle), Farbtemperatur (pro Zelle), Stroboskopeffekt (pro Zelle)
			RGBAL EXT 83CH	83-Kanal: 16-Bit Dimmer, RGBAL (pro Zelle), VCW (pro Zelle), Farbtemperatur (pro Zelle), Stroboskopeffekt (pro Zelle)
			RGBAL Fine 100CH 100-Kanal: 16-Bit RGBAL (pro Zelle)
			RGBAL FULL 135CH	135-Kanal: 16-Bit Dimmer, 16-Bit RGBAL (pro Zelle), VCW (pro Zelle), Farbtemperatur (pro Zelle), Stroboskopeffekt (pro Zelle), Farbmakro, Dimmer-Geschwindigkeit
Virtual Color Wheel	Virtual Color Wheel	C3050 - Md Yellow	Dimmer<000-255>	Das Virtuelle Farbrad simuliert die Ausgabe jeder Gel-Farbe. Für spezifische Werte, siehe den AbschnittTabelle: Virtuelles Farbrad
		C3040 - Lt Yellow
		C3240 - Amb Yellow
		C2340 - VLt Amber
		C2040 - Lt Amber
		C2050 - Md Amber
		C2060 - Dk Amber
		C1050 - Lt Red
		C1080 - Md Red
		C1020 - NC Pink
		C1030 - Md Pink
		C1630 - Dk Pink
		C1250 - Md Red Amber
		C1060 - Dk Red Amber
		C1650 - Magenta
		C6170 - Dk Magenta
		C6020 - Lt Lavender
		C5030 - Lt Blue
		C5020 - VLt Blue
		C5430 - Lt Blue 2
		C5070 - Blue
		C5050 - Md Blue
		C5060 - Dk Blue
		C5690 - Indigo
Hauptebene	Programmierebenen Beschreibung
Virtual Color Wheel (Fortsetzung)	Virtual Color Wheel (Fortsetzung)	C5080 - VDk Blue		Dimmer <000-255>
		C5081 - VDk Blue 2
		C4370 - Yel Green
		C4070 - Green
		C4550 - Turquoise
		C4560 - Aqua
		C4570 - Blue Green
	Color Temperature	2800K		Dimmer <000-255>
		3000K
		3200K
		3500K
		4000K
		4500K
		5000K
		5600K
		6000K
		6500K
	Manual Color Mixer	Red		<000-255>
		Green
		Blue
		Amber
		Lime
Auto Show	Auto 1		Speed 1-100
	Auto 2
	Auto 3
	Auto 4
	Auto 5
	Auto 6
	Auto 7
	Auto 8
	Auto 9
	Fade
Master/Slave	Master Master-Modus
	Slave Slave-Modus
Dimmer Mode	Off Linearer Dimmer
	Dimmer 1 Schnelle Dimmerkurve
	Dimmer 2 Mittlere Dimmerkurve
	Dimmer 3 Langsame Dimmerkurve
White Balance	Off Verwendet die Standardeinstellung "Weiß"
	Manual	Red		Stellt den maximalen Wert der roten LED ein
		Green Stellt den maximalen Wert der grünen LED ein
		Blue Stellt den maximalen Wert der blauen LED ein
		Amber		Stellt den maximalen Wert der bernsteinfarbenen LED ein
		Lime		Stellt den maximalen Wert der neongrünen LED ein
LED Frequency	600Hz			Stellt die PWM-Frequenz ein
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto Stellt den Lüfter auf den Auto-Modus ein
	On			Stellt den Lüfter auf den "immer eingeschaltet" ein
	Off Setzt den Lüfter auf immer aus
	Silent Stellt den Lüfter auf lautlos
Display	Normal Normale Anzeigerichtung
	Inverted Umgekehrte Anzeige
Hauptebene	Programmierebenen Beschreibung
Back Light	10S		Damit wird die Hintergrundbeleuchtung der Anzeigenach 10 Sekunden Inaktivität ausgeschaltet
	30S		Damit wird die Hintergrundbeleuchtung der Anzeigenach 20 Sekunden Inaktivität ausgeschaltet
	2Min		Damit wird die Hintergrundbeleuchtung derAnzeige nach 2 Minuten Inaktivität ausgeschaltet
	On Hintergrundbeleuchtung immer an
EthernetSetting	Universe	1 (DMX)	Stellt die Umgebung für Art-NetTModer sACNein
		0–255 (Art-NetTM)
		1–256 (sACN)
	IP Address ____.	Stellt die IP-Adresse ein
Information	Fixture Hours ____.	Zeigt die gesamten Produktstunden an
	Version V__.-V__	Zeigt die aktuelle Firmware-		Version an
	Device ID ____.	Zeigt die Geräte-ID des Produkts an
	UID: ____.	Zeigt die Geräte-UID an
FactorySetting	No			Damit stellen Sie das Gerät auf dieWerkseinstellungenzurück
	Yes

10-Zellen-DMX-Werte

10-Zellen RGBAL FULL 135CH

Kanal	Funktion	Wert	Prozent/Einstellung
1	Dimmer	000 ⇔ 255	0–100%
2	Dimmer, fein	000 ⇔ 255	0–100%
3	Rot 1	000 ⇔ 255	0–100%
4	Rot fein 1	000 ⇔ 255	0–100%
5	Grün 1	000 ⇔ 255	0–100%
6	Grün, fein 1	000 ⇔ 255	0–100%
7	Blau 1	000 ⇔ 255	0–100%
8	Blau fein 1	000 ⇔ 255	0–100%
9	Bernsteinfarben 1	000 ⇔ 255	0–100%
10	Bernsteinfarben fein 1	000 ⇔ 255	0–100%
11	Neongrün 1	000 ⇔ 255	0–100%
12	Neongrün fein 1	000 ⇔ 255	0–100%
13	Virtuelles Farbrad 1	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
14	Farbtemperatur 1	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
15	Stroboskop 1	000 ⇔ 010	Keine Funktion
15	Stroboskop 1	011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
16	Rot 2	000 ⇔ 255	0–100%
17	Rot fein 2	000 ⇔ 255	0–100%
18	Grün 2	000 ⇔ 255	0–100%
19	Grün fein 2	000 ⇔ 255	0–100%
20	Blau 2	000 ⇔ 255	0–100%
21	Blau fein 2	000 ⇔ 255	0–100%
22	Bernsteinfarben 2	000 ⇔ 255	0–100%
23	Bernsteinfarben fein 2	000 ⇔ 255	0–100%
24	Neongrün 2	000 ⇔ 255	0–100%
25	Neongrün fein 2	000 ⇔ 255	0–100%
26	Virtuelles Farbrad 2	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
27	Farbtemperatur 2	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
28	Stroboskop 2	000 ⇔ 010	Keine Funktion
28	Stroboskop 2	011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
29	Rot 3	000 ⇔ 255	0–100%
30	Rot fein 3	000 ⇔ 255	0–100%
31	Grün 3	000 ⇔ 255	0–100%
32	Grün fein 3	000 ⇔ 255	0–100%
33	Blau 3	000 ⇔ 255	0–100%
34 Blau	fein 3 000 ⇔ 255 0–100%
35 Bernsteinfarben	3 000 ⇔ 255	0–100%
36	Bernsteinfarben fein 3	000 ⇔ 255	0–100%
37 Neongrün	3 000 ⇔ 255 0–100%
38 Neongrün fein	3 000 ⇔ 255 0–100%
39	Virtuelles Farbrad 3	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
40	Farbtemperatur 3	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
41 Stroboskop	3	000 ⇔ 010	Keine Funktion
41 Stroboskop	3	011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
42 Rot	4 000 ⇔ 255 0–100%
43 Rot	fein 4 000 ⇔ 255 0–100%
44	Grün 4	000 ⇔ 255	0–100%
45	Grün fein 4	000 ⇔ 255	0–100%
46	Blau 4	000 ⇔ 255	0–100%
47 Blau	fein 4 000 ⇔ 255 0–100%
48 Bernsteinfarben	4 000 ⇔ 255	0–100%
49	Bernsteinfarben fein 4	000 ⇔ 255	0–100%
50 Neongrün	4 000 ⇔ 255 0–100%
51 Neongrün fein	4 000 ⇔ 255 0–100%
52	Virtuelles Farbrad 4	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
53	Farbtemperatur 4	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
54 Stroboskop	4	000 ⇔ 010	Keine Funktion
54 Stroboskop	4	011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
55 Rot	5 000 ⇔ 255 0–100%
56 Rot	fein 5 000 ⇔ 255 0–100%
57	Grün 5	000 ⇔ 255	0–100%
58	Grün fein 5	000 ⇔ 255	0–100%
59	Blau 5	000 ⇔ 255	0–100%
60 Blau	fein 5 000 ⇔ 255 0–100%
61 Bernsteinfarben	5 000 ⇔ 255	0–100%
62	Bernsteinfarben fein 5	000 ⇔ 255	0–100%
63 Neongrün	5 000 ⇔ 255 0–100%
64 Neongrün fein	5 000 ⇔ 255 0–100%
65	Virtuelles Farbrad 5	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
66	Farbtemperatur 5	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
67 Stroboskop	5	000 ⇔ 010	Keine Funktion
67 Stroboskop	5	011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
68 Rot	6 000 ⇔ 255 0–100%
69 Rot	fein 6 000 ⇔ 255 0–100%
70	Grün 6	000 ⇔ 255	0–100%
71	Grün fein 6	000 ⇔ 255	0–100%
72	Blau 6	000 ⇔ 255	0–100%
73 Blau	fein 6 000 ⇔ 255 0–100%
74 Bernsteinfarben	6 000 ⇔ 255	0–100%
75	Bernsteinfarben fein 6	000 ⇔ 255	0–100%
76 Neongrün	6 000 ⇔ 255 0–100%
77 Neongrün fein	6 000 ⇔ 255 0–100%
78	Virtuelles Farbrad 6	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
79	Farbtemperatur 6	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
80 Stroboskop	6	000 ⇔ 010	Keine Funktion
80 Stroboskop	6	011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
81 Rot	7 000 ⇔ 255 0–100%
82 Rot	fein 7 000 ⇔ 255 0–100%
83	Grün 7	000 ⇔ 255	0–100%
84	Grün fein 7	000 ⇔ 255	0–100%
85 Blau	7 000 ⇔ 255 0–100%
86 Blau	fein 7 000 ⇔ 255 0–100%
87 Bernsteinfarben	7 000 ⇔ 255 0–100%
88	Bernsteinfarben fein 7	000 ⇔ 255	0–100%
89	Neongrün 7 000 ⇔ 255 0–100%
90	Neongrün fein 7 000 ⇔ 255 0–100%
91	Virtuelles Farbrad 7	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
92	Farbtemperatur 7	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
93	Stroboskop 7	000 ⇔ 010	Keine Funktion
93	Stroboskop 7	011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
94	Rot 8 000 ⇔ 255 0–100%
95	Rot fein 8	000 ⇔ 255	0–100%
96	Grün 8	000 ⇔ 255	0–100%
97	Grün fein 8	000 ⇔ 255	0–100%
98	Blau 8 000 ⇔ 255 0–100%
99	Blau fein 8 000 ⇔ 255 0–100%
100	Bernsteinfarben 8	000 ⇔ 255	0–100%
101	Bernsteinfarben fein 8	000 ⇔ 255	0–100%
102	Neongrün 8	000 ⇔ 255	0–100%
103	Neongrün fein 8	000 ⇔ 255	0–100%
104	Virtuelles Farbrad 8	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
105	Farbtemperatur 8	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
106	Stroboskop 8	000 ⇔ 010	Keine Funktion
106	Stroboskop 8	011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
107	Rot 9	000 ⇔ 255	0–100%
108	Rot fein 9	000 ⇔ 255	0–100%
109	Grün 9	000 ⇔ 255	0–100%
110	Grün fein 9	000 ⇔ 255	0–100%
111	Blau 9	000 ⇔ 255	0–100%
112	Blau fein 9	000 ⇔ 255	0–100%
113	Bernsteinfarben 9	000 ⇔ 255	0–100%
114	Bernsteinfarben fein 9	000 ⇔ 255	0–100%
115	Neongrün 9	000 ⇔ 255	0–100%
116	Neongrün fein 9	000 ⇔ 255	0–100%
117	Virtuelles Farbrad 9	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
118	Farbtemperatur 9	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
119	Stroboskop 9	000 ⇔ 010	Keine Funktion
119	Stroboskop 9	011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
120	Rot 10	000 ⇔ 255	0–100%
121	Rot fein 10	000 ⇔ 255	0–100%
122	Grün 10	000 ⇔ 255	0–100%
123	Grün fein 10	000 ⇔ 255	0–100%
124	Blau 10	000 ⇔ 255	0–100%
125	Blau fein 10	000 ⇔ 255	0–100%
126	Bernsteinfarben 10	000 ⇔ 255	0–100%
127	Bernsteinfarben fein 10	000 ⇔ 255	0–100%
128	Neongrün 10	000 ⇔ 255	0–100%
129	Neongrün fein 10	000 ⇔ 255	0–100%
130	Virtuelles Farbrad 10	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
131	Farbtemperatur 10	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
132	Stroboskop 10	000 ⇔ 010	Keine Funktion
132	Stroboskop 10	011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
133	Stroboskop All	000 ⇔ 010	Keine Funktion
133	Stroboskop All	011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
Kanal Funktion Wert Prozent/Einstellung
134 Farbmakro		000 ⇔ 015	Keine Funktion
134 Farbmakro		016 ⇔ 255	Farbmakro
135 Dimmergeschwindigkeit		000 ⇔ 051	Dimmergeschwindigkeit von Anzeige eingestellt
		052 ⇔ 101	Linearer Dimmer
		102 ⇔ 152	Dimmerkurve 1 (schnellste)
		153 ⇔ 203	Dimmerkurve 2
		204 ⇔ 255	Dimmerkurve 3 (langsamste)

10-Zellen RGBAL Fine 100CH

Kanal Funktion Wert Prozent/Einstellung
1	R o t	1	000 ⇔ 255 0–100%
2 Rot fein 1 000 ⇔ 255 0–100%
3	G r ü n	1	000 ⇔ 255 0–100%
4 Grün fein 1 000 ⇔ 255 0–100%
5	B l a u	1	000 ⇔ 255 0–100%
6 Blau fein 1 000 ⇔ 255 0–100%
7	Bernsteinfarben 1	000 ⇔ 255	0–100%
8	Bernsteinfarben fein 1	000 ⇔ 255	0–100%
9	Neongrün 1	000 ⇔ 255	0–100%
10	Neongrün fein 1	000 ⇔ 255	0–100%
11	Rot 2	000 ⇔ 255	0–100%
12	Rot fein 2	000 ⇔ 255	0–100%
13	Grün 2	000 ⇔ 255	0–100%
14	Grün fein 2	000 ⇔ 255	0–100%
15	Blau 2	000 ⇔ 255	0–100%
16	Blau fein 2	000 ⇔ 255	0–100%
17	Bernsteinfarben 2	000 ⇔ 255	0–100%
18	Bernsteinfarben fein 2	000 ⇔ 255	0–100%
19	Neongrün 2	000 ⇔ 255	0–100%
20	Neongrün fein 2	000 ⇔ 255	0–100%
21	Rot 3	000 ⇔ 255	0–100%
22	Rot fein 3	000 ⇔ 255	0–100%
23	Grün 3	000 ⇔ 255	0–100%
24	Grün fein 3	000 ⇔ 255	0–100%
25	Blau 3	000 ⇔ 255	0–100%
26	Blau fein 3	000 ⇔ 255	0–100%
27	Bernsteinfarben 3	000 ⇔ 255	0–100%
28	Bernsteinfarben fein 3	000 ⇔ 255	0–100%
29	Neongrün 3	000 ⇔ 255	0–100%
30	Neongrün fein 3	000 ⇔ 255	0–100%
31	Rot 4	000 ⇔ 255	0–100%
32	Rot fein 4	000 ⇔ 255	0–100%
33	Grün 4	000 ⇔ 255	0–100%
34	Grün fein 4	000 ⇔ 255	0–100%
35	Blau 4	000 ⇔ 255	0–100%
36	Blau fein 4	000 ⇔ 255	0–100%
37	Bernsteinfarben 4	000 ⇔ 255	0–100%
38	Bernsteinfarben fein 4	000 ⇔ 255	0–100%
39	Neongrün 4	000 ⇔ 255	0–100%
40	Neongrün fein 4	000 ⇔ 255	0–100%
41	Rot 5	000 ⇔ 255	0–100%
42	Rot fein 5	000 ⇔ 255	0–100%
43	Grün 5	000 ⇔ 255	0–100%
44	Grün fein 5	000 ⇔ 255	0–100%
45	Blau 5	000 ⇔ 255	0–100%
Kanal	Funktion	Wert	Prozent/Einstellung
46 Blau	fein 5 000 ⇔ 255 0–100%
47 Bern	steinfarben 5 000 ⇔ 255	0–100%
48	Bernsteinfarben fein 5	000 ⇔ 255	0–100%
49	Neongrün 5 000 ⇔ 255 0–100%
50	Neongrün fein 5 000 ⇔ 255 0–100%
51	Rot 6 000 ⇔ 255 0–100%
52	Rot fein 6 000 ⇔ 255 0–100%
53	Grün 6 000 ⇔ 255 0–100%
54	Grün fein 6 000 ⇔ 255 0–100%
55	Blau 6 000 ⇔ 255 0–100%
56	Blau fein 6 000 ⇔ 255 0–100%
57	Bernsteinfarben 6 000 ⇔ 255	0–100%
58	Bernsteinfarben fein 6	000 ⇔ 255	0–100%
59	Neongrün 6 000 ⇔ 255 0–100%
60	Neongrün fein 6 000 ⇔ 255 0–100%
61	Rot 7 000 ⇔ 255 0–100%
62	Rot fein 7 000 ⇔ 255 0–100%
63	Grün 7 000 ⇔ 255 0–100%
64	Grün fein 7 000 ⇔ 255 0–100%
65	Blau 7 000 ⇔ 255 0–100%
66	Blau fein 7 000 ⇔ 255 0–100%
67	Bernsteinfarben 7 000 ⇔ 255	0–100%
68	Bernsteinfarben fein 7	000 ⇔ 255	0–100%
69	Neongrün 7 000 ⇔ 255 0–100%
70	Neongrün fein 7 000 ⇔ 255 0–100%
71	Rot 8 000 ⇔ 255 0–100%
72	Rot fein 8 000 ⇔ 255 0–100%
73	Grün 8 000 ⇔ 255 0–100%
74	Grün fein 8 000 ⇔ 255 0–100%
75	Blau 8 000 ⇔ 255 0–100%
76	Blau fein 8 000 ⇔ 255 0–100%
77	Bernsteinfarben 8 000 ⇔ 255	0–100%
78	Bernsteinfarben fein 8	000 ⇔ 255	0–100%
79	Neongrün 8 000 ⇔ 255 0–100%
80	Neongrün fein 8 000 ⇔ 255 0–100%
81	Rot 9 000 ⇔ 255 0–100%
82	Rot fein 9 000 ⇔ 255 0–100%
83	Grün 9 000 ⇔ 255 0–100%
84	Grün fein 9 000 ⇔ 255 0–100%
85	Blau 9 000 ⇔ 255 0–100%
86	Blau fein 9 000 ⇔ 255 0–100%
87	Bernsteinfarben 9 000 ⇔ 255	0–100%
88	Bernsteinfarben fein 9	000 ⇔ 255	0–100%
89	Neongrün 9 000 ⇔ 255 0–100%
90	Neongrün fein 9 000 ⇔ 255 0–100%
91	Rot 10 000 ⇔ 255 0–100%
92	Rot fein 10	000 ⇔ 255	0–100%
93	Grün 10	000 ⇔ 255	0–100%
94	Grün fein 10	000 ⇔ 255	0–100%
95	Blau 10	000 ⇔ 255	0–100%
96	Blau fein 10	000 ⇔ 255	0–100%
97	Bernsteinfarben 10	000 ⇔ 255	0–100%
98	Bernsteinfarben fein 10	000 ⇔ 255	0–100%
99	Neongrün 10	000 ⇔ 255	0–100%
100	Neongrün fein 10	000 ⇔ 255	0–100%

10-Zellen RGBAL EXT 83CH

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2 Dimmer fein 000 ⇔ 255 0–100%
3	R o t	1	000 ⇔ 255 0–100%
4	G r ü n	1	000 ⇔ 255 0–100%
5	B l a u	1	000 ⇔ 255 0–100%
6 Bernsteinfarben 1 000 ⇔ 255 0–100%
7 Neongrün 1 000 ⇔ 255 0–100%
8	Virtuelles Farbrad 1	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
9	Farbtemperatur 1	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
10	Stroboskop 1	000 ⇔ 010	Keine Funktion
10	Stroboskop 1	011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
11	Rot 2	000 ⇔ 255	0–100%
12	Grün 2	000 ⇔ 255	0–100%
13	Blau 2	000 ⇔ 255	0–100%
14	Bernsteinfarben 2	000 ⇔ 255	0–100%
15	Neongrün 2	000 ⇔ 255	0–100%
16	Virtuelles Farbrad 2	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
17	Farbtemperatur 2	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
18	Stroboskop 2	000 ⇔ 010	Keine Funktion
18	Stroboskop 2	011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
19	Rot 3	000 ⇔ 255	0–100%
20	Grün 3	000 ⇔ 255	0–100%
21	Blau 3	000 ⇔ 255	0–100%
22	Bernsteinfarben 3	000 ⇔ 255	0–100%
23	Neongrün 3	000 ⇔ 255	0–100%
24	Virtuelles Farbrad 3	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
25	Farbtemperatur 3	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
26	Stroboskop 3	000 ⇔ 010	Keine Funktion
26	Stroboskop 3	011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
27	Rot 4	000 ⇔ 255	0–100%
28	Grün 4	000 ⇔ 255	0–100%
29	Blau 4	000 ⇔ 255	0–100%
30	Bernsteinfarben 4	000 ⇔ 255	0–100%
31	Neongrün 4	000 ⇔ 255	0–100%
32	Virtuelles Farbrad 4	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
33	Farbtemperatur 4	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
34	Stroboskop 4	000 ⇔ 010	Keine Funktion
34	Stroboskop 4	011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
35	Rot 5	000 ⇔ 255	0–100%
36	Grün 5	000 ⇔ 255	0–100%
37	Blau 5	000 ⇔ 255	0–100%
38	Bernsteinfarben 5	000 ⇔ 255	0–100%
39	Neongrün 5	000 ⇔ 255	0–100%
40	Virtuelles Farbrad 5	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
41	Farbtemperatur 5	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
42	Stroboskop 5	000 ⇔ 010	Keine Funktion
42	Stroboskop 5	011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
43	Rot 6	000 ⇔ 255	0–100%
44	Grün 6	000 ⇔ 255	0–100%
45	Blau 6	000 ⇔ 255	0–100%
46	Bernsteinfarben 6	000 ⇔ 255	0–100%
47	Neongrün 6	000 ⇔ 255	0–100%
48	Virtuelles Farbrad 6	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
49	Farbtemperatur 6	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
Kanal	Funktion	Wert	Prozent/Einstellung
50 Stroboskop 6		000 ⇔ 010	Keine Funktion
50 Stroboskop 6		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
51 Rot 7 000 ⇔ 255 0–100%
52 Grün 7 000 ⇔ 255 0–100%
53 Blau 7 000 ⇔ 255 0–100%
54 Bernsteinfarben 7 000 ⇔ 255		0–100%
55 Neongrün 7 000 ⇔ 255 0–100%
56	Virtuelles Farbrad 7	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
57	Farbtemperatur 7	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
58 Stroboskop 7		000 ⇔ 010	Keine Funktion
58 Stroboskop 7		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
59 Rot 8 000 ⇔ 255 0–100%
60 Grün 8 000 ⇔ 255 0–100%
61 Blau 8 000 ⇔ 255 0–100%
62 Bernsteinfarben 8 000 ⇔ 255		0–100%
63 Neongrün 8 000 ⇔ 255 0–100%
64	Virtuelles Farbrad 8	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
65	Farbtemperatur 8	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
66 Stroboskop 8		000 ⇔ 010	Keine Funktion
66 Stroboskop 8		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
67 Rot 9 000 ⇔ 255 0–100%
68 Grün 9 000 ⇔ 255 0–100%
69 Blau 9 000 ⇔ 255 0–100%
70 Bernsteinfarben 9 000 ⇔ 255		0–100%
71 Neongrün 9 000 ⇔ 255 0–100%
72	Virtuelles Farbrad 9	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
73	Farbtemperatur 9	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
74 Stroboskop 9		000 ⇔ 010	Keine Funktion
74 Stroboskop 9		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
75 Rot 10 000 ⇔ 255 0–100%
76 Grün 10 000 ⇔ 255 0–100%
77	Blau 10	000 ⇔ 255	0–100%
78	Bernsteinfarben 10	000 ⇔ 255	0–100%
79	Neongrün 10	000 ⇔ 255	0–100%
80	Virtuelles Farbrad 10	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
81	Farbtemperatur 10	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
82 Stroboskop 10		000 ⇔ 010	Keine Funktion
82 Stroboskop 10		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
83 Stroboskop All		000 ⇔ 010	Keine Funktion
83 Stroboskop All		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)

10-Zellen RGBA EXT 73CH

Kanal	Funktion	Wert	Prozent/Einstellung
1	Dimmer	000 ⇔ 255	0–100%
2	Dimmer fein	000 ⇔ 255	0–100%
3	Rot 1	000 ⇔ 255	0–100%
4	Grün 1	000 ⇔ 255	0–100%
5	Blau 1	000 ⇔ 255	0–100%
6	Bernsteinfarben 1	000 ⇔ 255	0–100%
7	Virtuelles Farbrad 1	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
8	Farbtemperatur 1	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
9	Stroboskop 1	000 ⇔ 010	Keine Funktion
9	Stroboskop 1	011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
10 Rot 2	000 ⇔ 255 0–100%
11	Grün 2	000 ⇔ 255	0–100%
Kanal Funktion Wert Prozent/Einstellung
12 Blau	2 000 ⇔ 255 0–100%
13 Bernsteinfarben	2 000 ⇔ 255	0–100%
14	Virtuelles Farbrad 2	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
15	Farbtemperatur 2	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
16 Stroboskop 2		000 ⇔ 010	Keine Funktion
16 Stroboskop 2		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
17 Rot	3 000 ⇔ 255 0–100%
18 Grün	3 000 ⇔ 255 0–100%
19 Blau	3 000 ⇔ 255 0–100%
20 Bernsteinfarben	3 000 ⇔ 255	0–100%
21	Virtuelles Farbrad 3	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
22	Farbtemperatur 3	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
23 Stroboskop 3		000 ⇔ 010	Keine Funktion
23 Stroboskop 3		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
24 Rot	4 000 ⇔ 255 0–100%
25 Grün	4 000 ⇔ 255 0–100%
26 Blau	4 000 ⇔ 255 0–100%
27 Bernsteinfarben	4 000 ⇔ 255	0–100%
28	Virtuelles Farbrad 4	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
29	Farbtemperatur 4	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
30 Stroboskop 4		000 ⇔ 010	Keine Funktion
30 Stroboskop 4		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
31 Rot	5 000 ⇔ 255 0–100%
32 Grün	5 000 ⇔ 255 0–100%
33 Blau	5 000 ⇔ 255 0–100%
34 Bernsteinfarben	5 000 ⇔ 255	0–100%
35	Virtuelles Farbrad 5	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
36	Farbtemperatur 5	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
37 Stroboskop 5		000 ⇔ 010	Keine Funktion
37 Stroboskop 5		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
38 Rot	6 000 ⇔ 255 0–100%
39 Grün	6 000 ⇔ 255 0–100%
40 Blau	6 000 ⇔ 255 0–100%
41 Bernsteinfarben	6 000 ⇔ 255	0–100%
42	Virtuelles Farbrad 6	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
43	Farbtemperatur 6	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
44 Stroboskop 6		000 ⇔ 010	Keine Funktion
44 Stroboskop 6		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
45 Rot	7 000 ⇔ 255 0–100%
46 Grün	7 000 ⇔ 255 0–100%
47 Blau	7 000 ⇔ 255 0–100%
48 Bernsteinfarben	7 000 ⇔ 255	0–100%
49	Virtuelles Farbrad 7	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
50	Farbtemperatur 7	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
51 Stroboskop 7		000 ⇔ 010	Keine Funktion
51 Stroboskop 7		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
52 Rot	8 000 ⇔ 255 0–100%
53 Grün	8 000 ⇔ 255 0–100%
54 Blau	8 000 ⇔ 255 0–100%
55 Bernsteinfarben	8 000 ⇔ 255	0–100%
56	Virtuelles Farbrad 8	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
57	Farbtemperatur 8	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
58 Stroboskop 8		000 ⇔ 010	Keine Funktion
58 Stroboskop 8		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
59 Rot	9 000 ⇔ 255 0–100%
Kanal	Funktion	Wert	Prozent/Einstellung
60 Grün	9 000 ⇔ 255 0–100%
61 Blau	9 000 ⇔ 255 0–100%
62 Bernsteinfarben	9 000 ⇔ 255	0–100%
63	Virtuelles Farbrad 9	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
64	Farbtemperatur 9	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
65 Stroboskop	9	000 ⇔ 010	Keine Funktion
65 Stroboskop	9	011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
66 Rot	10 000 ⇔ 255 0–100%
67 Grün	10 000 ⇔ 255 0–100%
68 Blau	10 000 ⇔ 255 0–100%
69	Bernsteinfarben 10	000 ⇔ 255	0–100%
70	Virtuelles Farbrad 10	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
71	Farbtemperatur 10	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
72 Stroboskop	10	000 ⇔ 010	Keine Funktion
72 Stroboskop	10	011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
73 Stroboskop	All	000 ⇔ 010	Keine Funktion
73 Stroboskop	All	011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)

10-Zellen RGB EXT 63CH

Kanal	Funktion	Wert	Prozent/Einstellung
1	Dimmer	000 ⇔ 255	0–100%
2	Dimmer fein	000 ⇔ 255	0–100%
3	Rot 1	000 ⇔ 255	0–100%
4	Grün 1	000 ⇔ 255	0–100%
5	Blau 1	000 ⇔ 255	0–100%
6	Virtuelles Farbrad 1	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
7	Farbtemperatur 1	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
8	Stroboskop 1	000 ⇔ 010	Keine Funktion
8	Stroboskop 1	011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
9	Rot 2	000 ⇔ 255	0–100%
10 Grün 2 000 ⇔ 255 0–100%
11	Blau 2	000 ⇔ 255	0–100%
12	Virtuelles Farbrad 2	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
13	Farbtemperatur 2	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
14 Stroboskop 2		000 ⇔ 010	Keine Funktion
14 Stroboskop 2		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
15	Rot 3	000 ⇔ 255	0–100%
16 Grün 3 000 ⇔ 255 0–100%
17 Blau 3 000 ⇔ 255 0–100%
18	Virtuelles Farbrad 3	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
19	Farbtemperatur 3	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
20 Stroboskop 3		000 ⇔ 010	Keine Funktion
20 Stroboskop 3		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
21	Rot 4	000 ⇔ 255	0–100%
22 Grün 4 000 ⇔ 255 0–100%
23 Blau 4 000 ⇔ 255 0–100%
24	Virtuelles Farbrad 4	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
25	Farbtemperatur 4	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
26 Stroboskop 4		000 ⇔ 010	Keine Funktion
26 Stroboskop 4		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
27	Rot 5	000 ⇔ 255	0–100%
28 Grün 5 000 ⇔ 255 0–100%
29 Blau 5 000 ⇔ 255 0–100%
30	Virtuelles Farbrad 5	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
31	Farbtemperatur 5	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
32 Stroboskop 5		000 ⇔ 010011 ⇔ 255	Keine FunktionStroboskopeffekt (von langsam nach schnell)
33 Rot 6 000 ⇔ 255 0–100%
34 Grün 6 000 ⇔ 255 0–100%
35 Blau 6 000 ⇔ 255 0–100%
36	Virtuelles Farbrad 6	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
37	Farbtemperatur 6	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
38 Stroboskop 6		000 ⇔ 010011 ⇔ 255	Keine FunktionStroboskopeffekt (von langsam nach schnell)
39 Rot 7 000 ⇔ 255 0–100%
40 Grün 7 000 ⇔ 255 0–100%
41 Blau 7 000 ⇔ 255 0–100%
42	Virtuelles Farbrad 7	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
43	Farbtemperatur 7	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
44 Stroboskop 7		000 ⇔ 010011 ⇔ 255	Keine FunktionStroboskopeffekt (von langsam nach schnell)
45 Rot 8 000 ⇔ 255 0–100%
46 Grün 8 000 ⇔ 255 0–100%
47 Blau 8 000 ⇔ 255 0–100%
48	Virtuelles Farbrad 8	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
49	Farbtemperatur 8	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
50 Stroboskop 8		000 ⇔ 010011 ⇔ 255	Keine FunktionStroboskopeffekt (von langsam nach schnell)
51 Rot 9 000 ⇔ 255 0–100%
52 Grün 9 000 ⇔ 255 0–100%
53 Blau 9 000 ⇔ 255 0–100%
54	Virtuelles Farbrad 9	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
55	Farbtemperatur 9	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
56 Stroboskop 9		000 ⇔ 010011 ⇔ 255	Keine FunktionStroboskopeffekt (von langsam nach schnell)
57 Rot 10 000 ⇔ 255 0–100%
58 Grün 10 000 ⇔ 255 0–100%
59 Blau 10 000 ⇔ 255 0–100%
60	Virtuelles Farbrad 10	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
61	Farbtemperatur 10	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
62 Stroboskop 10		000 ⇔ 010011 ⇔ 255	Keine FunktionStroboskopeffekt (von langsam nach schnell)
63 Stroboskop All		000 ⇔ 010011 ⇔ 255	Keine FunktionStroboskopeffekt (von langsam nach schnell)

10-Zellen RGBAL 50CH

Kanal	Funktion	Wert	Prozent/Einstellung
1	Rot 1	000 ⇔ 255	0–100%
2	Grün 1	000 ⇔ 255	0–100%
3	Blau 1	000 ⇔ 255	0–100%
4	Bernsteinfarben 1	000 ⇔ 255	0–100%
5	Neongrün 1	000 ⇔ 255	0–100%
6	Rot 2	000 ⇔ 255	0–100%
7	Grün 2	000 ⇔ 255	0–100%
8	Blau 2	000 ⇔ 255	0–100%
9	Bernsteinfarben 2	000 ⇔ 255	0–100%
10	Neongrün 2	000 ⇔ 255	0–100%
11	Rot 3	000 ⇔ 255	0–100%
12 Grün 3 000 ⇔ 255 0–100%
13 Blau 3 000 ⇔ 255 0–100%
14	Bernsteinfarben 3 000 ⇔ 255	0–100%
15	Neongrün 3 000 ⇔ 255 0–100%
16	Rot 4 000 ⇔ 255 0–100%
17	Grün 4 000 ⇔ 255 0–100%
18	Blau 4 000 ⇔ 255 0–100%
19	Bernsteinfarben 4 000 ⇔ 255	0–100%
20	Neongrün 4 000 ⇔ 255 0–100%
21	Rot 5 000 ⇔ 255 0–100%
22	Grün 5 000 ⇔ 255 0–100%
23	Blau 5 000 ⇔ 255 0–100%
24	Bernsteinfarben 5 000 ⇔ 255	0–100%
25	Neongrün 5 000 ⇔ 255 0–100%
26	Rot 6 000 ⇔ 255 0–100%
27	Grün 6 000 ⇔ 255 0–100%
28	Blau 6 000 ⇔ 255 0–100%
29	Bernsteinfarben 6 000 ⇔ 255	0–100%
30	Neongrün 6 000 ⇔ 255 0–100%
31	Rot 7 000 ⇔ 255 0–100%
32	Grün 7 000 ⇔ 255 0–100%
33	Blau 7 000 ⇔ 255 0–100%
34	Bernsteinfarben 7 000 ⇔ 255	0–100%
35	Neongrün 7 000 ⇔ 255 0–100%
36	Rot 8 000 ⇔ 255 0–100%
37	Grün 8 000 ⇔ 255 0–100%
38	Blau 8 000 ⇔ 255 0–100%
39	Bernsteinfarben 8	000 ⇔ 255 0–100%
40	Neongrün 8 000 ⇔ 255 0–100%
41	Rot 9 000 ⇔ 255 0–100%
42	Grün 9 000 ⇔ 255 0–100%
43	Blau 9 000 ⇔ 255 0–100%
44	Bernsteinfarben 9 000 ⇔ 255	0–100%
45	Neongrün 9 000 ⇔ 255 0–100%
46	Rot 10 000 ⇔ 255 0–100%
47	Grün 10 000 ⇔ 255 0–100%
48	Blau 10 000 ⇔ 255 0–100%
49	Bernsteinfarben 10	000 ⇔ 255	0–100%
50	Neongrün 10 000 ⇔ 255 0–100%

10-Zellen RGBA 40CH

Kanal	Funktion	Wert	Prozent/Einstellung
1	Rot 1	000 ⇔ 255	0–100%
2	Grün 1	000 ⇔ 255	0–100%
3	Blau 1	000 ⇔ 255	0–100%
4	Bernsteinfarben 1	000 ⇔ 255	0–100%
5	Rot 2	000 ⇔ 255	0–100%
6	Grün 2	000 ⇔ 255	0–100%
7	Blau 2	000 ⇔ 255	0–100%
8	Bernsteinfarben 2	000 ⇔ 255	0–100%
9	Rot 3	000 ⇔ 255	0–100%
10 Grün 3 000 ⇔ 255 0–100%
11	Blau 3	000 ⇔ 255	0–100%
12 Bernsteinfarben 3 000 ⇔ 255		0–100%
13 Rot 4 000 ⇔ 255 0–100%
14 Grün 4 000 ⇔ 255 0–100%
15 Blau 4 000 ⇔ 255 0–100%
Kanal Funktion Wert Prozent/Einstellung
16 Bernsteinfarben 4 000 ⇌ 255	0–100%
17 Rot 5 000 ⇌ 255 0–100%
18 Grün 5 000 ⇌ 255 0–100%
19 Blau 5 000 ⇌ 255 0–100%
20 Bernsteinfarben 5 000 ⇌ 255	0–100%
21 Rot 6 000 ⇌ 255 0–100%
22 Grün 6 000 ⇌ 255 0–100%
23 Blau 6 000 ⇌ 255 0–100%
24 Bernsteinfarben 6 000 ⇌ 255	0–100%
25 Rot 7 000 ⇌ 255 0–100%
26 Grün 7 000 ⇌ 255 0–100%
27 Blau 7 000 ⇌ 255 0–100%
28 Bernsteinfarben 7 000 ⇌ 255	0–100%
29 Rot 8 000 ⇌ 255 0–100%
30 Grün 8 000 ⇌ 255 0–100%
31 Blau 8 000 ⇌ 255 0–100%
32 Bernsteinfarben 8 000 ⇌ 255	0–100%
33 Rot 9 000 ⇌ 255 0–100%
34 Grün 9 000 ⇌ 255 0–100%
35 Blau 9 000 ⇌ 255 0–100%
36 Bernsteinfarben 9 000 ⇌ 255	0–100%
37 Rot 10 000 ⇌ 255 0–100%
38 Grün 10 000 ⇌ 255 0–100%
39 Blau 10 000 ⇌ 255 0–100%
40 Bernsteinfarben 10	000 ⇌ 255	0–100%

10-Zellen RGB 30CH

Kanal Funktion Wert Prozent/Einstellung
1	Rot 1	000 ⇌ 255	0–100%
2	Grün 1	000 ⇌ 255	0–100%
3	Blau 1	000 ⇌ 255	0–100%
4	Rot 2	000 ⇌ 255	0–100%
5	Grün 2	000 ⇌ 255	0–100%
6	Blau 2	000 ⇌ 255	0–100%
7	Rot 3	000 ⇌ 255	0–100%
8	Grün 3	000 ⇌ 255	0–100%
9	Blau 3	000 ⇌ 255	0–100%
10 Rot 4	000 ⇌ 255 0–100%
11	Grün 4	000 ⇌ 255	0–100%
12 Blau	4 000 ⇌ 255 0–100%
13 Rot	5 000 ⇌ 255 0–100%
14 Grün	5 000 ⇌ 255 0–100%
15 Blau	5 000 ⇌ 255 0–100%
16 Rot	6 000 ⇌ 255 0–100%
17 Grün	6 000 ⇌ 255 0–100%
18 Blau	6 000 ⇌ 255 0–100%
19 Rot	7 000 ⇌ 255 0–100%
20 Grün	7 000 ⇌ 255 0–100%
21 Blau	7 000 ⇌ 255 0–100%
22 Rot	8 000 ⇌ 255 0–100%
23 Grün	8 000 ⇌ 255 0–100%
24 Blau	8 000 ⇌ 255 0–100%
25 Rot	9 000 ⇌ 255 0–100%
26 Grün	9 000 ⇌ 255 0–100%
27 Blau	9 000 ⇌ 255 0–100%
Kanal Funktion Wert Prozent/Einstellung
28 Rot	10 000 ⇔ 255 0–100%
29 Grün	10 000 ⇔ 255 0–100%
30 Blau	10 000 ⇔ 255 0–100%

10-Zellen HSV 30CH

Kanal Funktion Wert Prozent/Einstellung
1 Farbton 1 000 ⇌ 255 0–100%
2 Farbsättigung 1 000 ⇌ 255 0–100%
3 Farbwert 1 000 ⇌ 255 0–100%
4 Farbton 2 000 ⇌ 255 0–100%
5 Farbsättigung 2 000 ⇌ 255 0–100%
6 Farbwert 2 000 ⇌ 255 0–100%
7 Farbton 3 000 ⇌ 255 0–100%
8 Farbsättigung 3 000 ⇌ 255 0–100%
9 Farbwert 3 000 ⇌ 255 0–100%
10 Farbton 4 000 ⇌ 255 0–100%
11 Farbsättigung 4 000 ⇌ 255 0–100%
12 Farbwert 4 000 ⇌ 255 0–100%
13 Farbton 5 000 ⇌ 255 0–100%
14 Farbsättigung 5 000 ⇌ 255 0–100%
15 Farbwert 5 000 ⇌ 255 0–100%
16 Farbton 6 000 ⇌ 255 0–100%
17 Farbsättigung 6 000 ⇌ 255 0–100%
18 Farbwert 6 000 ⇌ 255 0–100%
19 Farbton 7 000 ⇌ 255 0–100%
20 Farbsättigung 7 000 ⇌ 255 0–100%
21 Farbwert 7 000 ⇌ 255 0–100%
22 Farbton 8 000 ⇌ 255 0–100%
23 Farbsättigung 8 000 ⇌ 255 0–100%
24 Farbwert 8 000 ⇌ 255 0–100%
25 Farbton 9 000 ⇌ 255 0–100%
26 Farbsättigung 9 000 ⇌ 255 0–100%
27 Farbwert 9 000 ⇌ 255 0–100%
28	Farbton 10	000 ⇌ 255	0–100%
29	Farbsättigung 10	000 ⇌ 255	0–100%
30	Farbwert 10	000 ⇌ 255	0–100%

5-Zellen-DMX-Werte

5-Zellen RGBAL FULL 70CH

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2 Dimmer fein 000 ⇔ 255 0–100%
3	R o t	1	000 ⇔ 255 0–100%
4 Rot fein 1 000 ⇔ 255 0–100%
5	G r ü n	1	000 ⇔ 255 0–100%
6 Grün fein 1 000 ⇔ 255 0–100%
7	B l a u	1	000 ⇔ 255 0–100%
8	Blau fein 1	000 ⇔ 255	0–100%
9	Bernsteinfarben 1	000 ⇔ 255	0–100%
10	Bernsteinfarben fein 1	000 ⇔ 255	0–100%
11	Neongrün 1	000 ⇔ 255	0–100%
12	Neongrün fein 1	000 ⇔ 255	0–100%
13	Virtuelles Farbrad 1	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
14	Farbtemperatur 1	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
15	Stroboskop 1	000 ⇔ 010	Keine Funktion
15	Stroboskop 1	011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
16	Rot 2	000 ⇔ 255	0–100%
17	Rot fein 2	000 ⇔ 255	0–100%
18	Grün 2	000 ⇔ 255	0–100%
19	Grün fein 2	000 ⇔ 255	0–100%
20	Blau 2	000 ⇔ 255	0–100%
21	Blau fein 2	000 ⇔ 255	0–100%
22	Bernsteinfarben 2	000 ⇔ 255	0–100%
23	Bernsteinfarben fein 2	000 ⇔ 255	0–100%
24	Neongrün 2	000 ⇔ 255	0–100%
25	Neongrün fein 2	000 ⇔ 255	0–100%
26	Virtuelles Farbrad 2	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
27	Farbtemperatur 2	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
28	Stroboskop 2	000 ⇔ 010	Keine Funktion
28	Stroboskop 2	011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
29	Rot 3	000 ⇔ 255	0–100%
30	Rot fein 3	000 ⇔ 255	0–100%
31	Grün 3	000 ⇔ 255	0–100%
32	Grün fein 3	000 ⇔ 255	0–100%
33	Blau 3	000 ⇔ 255	0–100%
34	Blau fein 3	000 ⇔ 255	0–100%
35	Bernsteinfarben 3	000 ⇔ 255	0–100%
36	Bernsteinfarben fein 3	000 ⇔ 255	0–100%
37	Neongrün 3	000 ⇔ 255	0–100%
38	Neongrün fein 3	000 ⇔ 255	0–100%
39	Virtuelles Farbrad 3	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
40	Farbtemperatur 3	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
41	Stroboskop 3	000 ⇔ 010	Keine Funktion
41	Stroboskop 3	011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
42	Rot 4	000 ⇔ 255	0–100%
43	Rot fein 4	000 ⇔ 255	0–100%
44	Grün 4	000 ⇔ 255	0–100%
45	Grün fein 4	000 ⇔ 255	0–100%
46	Blau 4	000 ⇔ 255	0–100%
47	Blau fein 4	000 ⇔ 255	0–100%
48	Bernsteinfarben 4	000 ⇔ 255	0–100%
49	Bernsteinfarben fein 4	000 ⇔ 255	0–100%
50	Neongrün 4	000 ⇔ 255	0–100%
Kanal	Funktion	Wert	Prozent/Einstellung
51 Neongrün fein 4 000 ⇔ 255 0-100%
52	Virtuelles Farbrad 4	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
53	Farbtemperatur 4	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
54 Stroboskop 4		000 ⇔ 010	Keine Funktion
54 Stroboskop 4		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
55 Rot 5 000 ⇔ 255 0-100%
56 Rot fein 5 000 ⇔ 255 0-100%
57 Grün 5 000 ⇔ 255 0-100%
58 Grün fein 5 000 ⇔ 255 0-100%
59 Blau 5 000 ⇔ 255 0-100%
60	Blau fein 5	000 ⇔ 255	0-100%
61	Bernsteinfarben 5	000 ⇔ 255	0-100%
62	Bernsteinfarben fein 5	000 ⇔ 255	0-100%
63	Neongrün 5	000 ⇔ 255	0-100%
64 Neongrün fein 5 000 ⇔ 255 0-100%
65	Virtuelles Farbrad 5	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
66	Farbtemperatur 5	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
67 Stroboskop 5		000 ⇔ 010	Keine Funktion
67 Stroboskop 5		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
68 Stroboskop All		000 ⇔ 010	Keine Funktion
68 Stroboskop All		011 ⇔ 255	Blitzfrequenz (von langsam nach schnell)
69 Farbmakro		000 ⇔ 015	Keine Funktion
69 Farbmakro		016 ⇔ 255	Farbmakro
70 Dimmergeschwindigkeit		000 ⇔ 051	Dimmergeschwindigkeit von Anzeige eingestellt
		052 ⇔ 101	Linearer Dimmer
		102 ⇔ 152	Dimmerkurve 1 (schnellste)
		153 ⇔ 203	Dimmerkurve 2
		204 ⇔ 255	Dimmerkurve 3 (langsamste)

5-Zellen RGBAL Fine 50CH

Kanal	Funktion	Wert	Prozent/Einstellung
1	Rot 1	000 ⇔ 255	0–100%
2	Rot fein 1	000 ⇔ 255	0–100%
3	Grün 1	000 ⇔ 255	0–100%
4	Grün fein 1	000 ⇔ 255	0–100%
5	Blau 1	000 ⇔ 255	0–100%
6	Blau fein 1	000 ⇔ 255	0–100%
7	Bernsteinfarben 1	000 ⇔ 255	0–100%
8	Bernsteinfarben fein 1	000 ⇔ 255	0–100%
9	Neongrün 1	000 ⇔ 255	0–100%
10	Neongrün fein 1 000 ⇔ 255 0–100%
11	Rot 2	000 ⇔ 255	0–100%
12	Rot fein 2 000 ⇔ 255 0–100%
13	Grün 2 000 ⇔ 255 0–100%
14	Grün fein 2 000 ⇔ 255 0–100%
15	Blau 2 000 ⇔ 255 0–100%
16	Blau fein 2	000 ⇔ 255	0–100%
17	Bernsteinfarben 2	000 ⇔ 255	0–100%
18	Bernsteinfarben fein 2	000 ⇔ 255	0–100%
19	Neongrün 2	000 ⇔ 255	0–100%
20	Neongrün fein 2 000 ⇔ 255 0–100%
21	Rot 3 000 ⇔ 255 0–100%
22	Rot fein 3 000 ⇔ 255 0–100%
23	Grün 3 000 ⇔ 255 0–100%
24	Grün fein 3 000 ⇔ 255 0–100%
25 Blau	3 000 ⇔ 255 0–100%
26 Blau	fein 3 000 ⇔ 255 0–100%
27 Bernsteinfarben	3 000 ⇔ 255	0–100%
28	Bernsteinfarben fein 3	000 ⇔ 255	0–100%
29 Neongrün	3 000 ⇔ 255 0–100%
30 Neongrün fein	3 000 ⇔ 255 0–100%
31 Rot	4 000 ⇔ 255 0–100%
32 Rot	fein 4 000 ⇔ 255 0–100%
33 Grün	4 000 ⇔ 255 0–100%
34 Grün	fein 4 000 ⇔ 255 0–100%
35 Blau	4 000 ⇔ 255 0–100%
36 Blau	fein 4 000 ⇔ 255 0–100%
37 Bernsteinfarben	4 000 ⇔ 255	0–100%
38	Bernsteinfarben fein 4	000 ⇔ 255	0–100%
39 Neongrün	4 000 ⇔ 255 0–100%
40 Neongrün fein	4 000 ⇔ 255 0–100%
41 Rot	5 000 ⇔ 255 0–100%
42 Rot	fein 5 000 ⇔ 255 0–100%
43 Grün	5 000 ⇔ 255 0–100%
44 Grün	fein 5 000 ⇔ 255 0–100%
45 Blau	5 000 ⇔ 255 0–100%
46 Blau	fein 5 000 ⇔ 255 0–100%
47 Bernsteinfarben	5 000 ⇔ 255	0–100%
48	Bernsteinfarben fein 5	000 ⇔ 255	0–100%
49 Neongrün	5 000 ⇔ 255 0–100%
50 Neongrün fein 5		000 ⇔ 255	0–100%

5-Zellen RGBAL EXT 43CH

Kanal	Funktion	Wert	Prozent/Einstellung
1	Dimmer	000 ⇔ 255	0–100%
2	Dimmer fein	000 ⇔ 255	0–100%
3	Rot 1	000 ⇔ 255	0–100%
4	Grün 1	000 ⇔ 255	0–100%
5	Blau 1	000 ⇔ 255	0–100%
6	Bernsteinfarben 1	000 ⇔ 255	0–100%
7	Neongrün 1	000 ⇔ 255	0–100%
8	Virtuelles Farbrad 1	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
9	Farbtemperatur 1	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
10 Stroboskop 1		000 ⇔ 010	Keine Funktion
10 Stroboskop 1		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
11	Rot 2	000 ⇔ 255	0–100%
12 Grün 2 000 ⇔ 255 0–100%
13 Blau	2 000 ⇔ 255 0–100%
14 Bernsteinfarben 2 000 ⇔ 255		0–100%
15 Neongrün 2 000 ⇔ 255 0–100%
16	Virtuelles Farbrad 2	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
17	Farbtemperatur 2	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
18 Stroboskop 2		000 ⇔ 010	Keine Funktion
18 Stroboskop 2		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
19 Rot 3 000 ⇔ 255 0–100%
20 Grün 3 000 ⇔ 255 0–100%
21 Blau	3 000 ⇔ 255 0–100%
22 Bernsteinfarben 3 000 ⇔ 255		0–100%
23 Neongrün 3 000 ⇔ 255 0–100%
24	Virtuelles Farbrad 3	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
25	Farbtemperatur 3	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
26 Stroboskop 3		000 ⇔ 010	Keine Funktion
26 Stroboskop 3		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
27 Rot 4 000 ⇔ 255 0–100%
28 Grün 4 000 ⇔ 255 0–100%
29 Blau 4 000 ⇔ 255 0–100%
30 Bernsteinfarben 4 000 ⇔ 255		0–100%
31 Neongrün 4 000 ⇔ 255 0–100%
32	Virtuelles Farbrad 4	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
33	Farbtemperatur 4	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
34 Stroboskop 4		000 ⇔ 010	Keine Funktion
34 Stroboskop 4		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
35 Rot 5 000 ⇔ 255 0–100%
36 Grün 5 000 ⇔ 255 0–100%
37 Blau 5 000 ⇔ 255 0–100%
38 Bernsteinfarben 5 000 ⇔ 255		0–100%
39 Neongrün 5 000 ⇔ 255 0–100%
40	Virtuelles Farbrad 5	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
41	Farbtemperatur 5	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
42 Stroboskop 5		000 ⇔ 010	Keine Funktion
42 Stroboskop 5		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
43 Stroboskop All		000 ⇔ 010	Keine Funktion
43 Stroboskop All		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)

5-Zellen RGBA EXT 38CH

Kanal	Funktion	Wert	Prozent/Einstellung
1	Dimmer	000 ⇔ 255	0–100%
2	Dimmer fein	000 ⇔ 255	0–100%
3	Rot 1	000 ⇔ 255	0–100%
4	Grün 1	000 ⇔ 255	0–100%
5	Blau 1	000 ⇔ 255	0–100%
6	Bernsteinfarben 1	000 ⇔ 255	0–100%
7	Virtuelles Farbrad 1	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
8	Farbtemperatur 1	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
9	Stroboskop 1	000 ⇔ 010	Keine Funktion
9	Stroboskop 1	011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
10 Rot 2	000 ⇔ 255 0–100%
11	Grün 2	000 ⇔ 255	0–100%
12 Blau	2 000 ⇔ 255 0–100%
13 Bernsteinfarben 2	000 ⇔ 255	0–100%
14	Virtuelles Farbrad 2	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
15	Farbtemperatur 2	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
16 Stroboskop 2		000 ⇔ 010	Keine Funktion
16 Stroboskop 2		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
17 Rot 3	000 ⇔ 255 0–100%
18 Grün 3	000 ⇔ 255 0–100%
19 Blau	3 000 ⇔ 255 0–100%
20 Bernsteinfarben 3	000 ⇔ 255	0–100%
21	Virtuelles Farbrad 3	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
22	Farbtemperatur 3	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
23 Stroboskop 3		000 ⇔ 010	Keine Funktion
23 Stroboskop 3		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
24 Rot 4	000 ⇔ 255 0–100%
25 Grün 4	000 ⇔ 255 0–100%
26 Blau	4 000 ⇔ 255 0–100%
Kanal Funktion Wert Prozent/Einstellung
27 Bernsteinfarben 4 000 ⇔ 255	0–100%
28	Virtuelles Farbrad 4	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
29	Farbtemperatur 4	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
30 Stroboskop 4		000 ⇔ 010	Keine Funktion
30 Stroboskop 4		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
31 Rot 5 000 ⇔ 255 0–100%
32 Grün 5 000 ⇔ 255 0–100%
33 Blau 5 000 ⇔ 255 0–100%
34 Bernsteinfarben 5 000 ⇔ 255	0–100%
35	Virtuelles Farbrad 5	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
36	Farbtemperatur 5	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
37 Stroboskop 5		000 ⇔ 010	Keine Funktion
37 Stroboskop 5		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
38 Stroboskop All		000 ⇔ 010	Keine Funktion
38 Stroboskop All		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)

5-Zellen RGB EXT 33CH

Kanal Funktion Wert Prozent/Einstellung
1	Dimmer	000 ⇔ 255	0–100%
2	Dimmer fein	000 ⇔ 255	0–100%
3	Rot 1	000 ⇔ 255	0–100%
4	Grün 1	000 ⇔ 255	0–100%
5	Blau 1	000 ⇔ 255	0–100%
6	Virtuelles Farbrad 1	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
7	Farbtemperatur 1	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
8	Stroboskop 1	000 ⇔ 010	Keine Funktion
8	Stroboskop 1	011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
9	Rot 2	000 ⇔ 255	0–100%
10 Grün 2 000 ⇔ 255 0–100%
11	Blau 2	000 ⇔ 255	0–100%
12	Virtuelles Farbrad 2	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
13	Farbtemperatur 2	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
14 Stroboskop 2		000 ⇔ 010	Keine Funktion
14 Stroboskop 2		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
15 Rot 3 000 ⇔ 255 0–100%
16 Grün 3 000 ⇔ 255 0–100%
17 Blau 3 000 ⇔ 255 0–100%
18	Virtuelles Farbrad 3	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
19	Farbtemperatur 3	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
20 Stroboskop 3		000 ⇔ 010	Keine Funktion
20 Stroboskop 3		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
21 Rot 4 000 ⇔ 255 0–100%
22 Grün 4 000 ⇔ 255 0–100%
23 Blau 4 000 ⇔ 255 0–100%
24	Virtuelles Farbrad 4	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
25	Farbtemperatur4	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
26 Stroboskop 4		000 ⇔ 010	Keine Funktion
26 Stroboskop 4		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
27 Rot 5 000 ⇔ 255 0–100%
28 Grün 5 000 ⇔ 255 0–100%
29 Blau 5 000 ⇔ 255 0–100%
30	Virtuelles Farbrad 5	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
31	Farbtemperatur5	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
32 Stroboskop 5		000 ⇔ 010	Keine Funktion
32 Stroboskop 5		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)

Kanal Funktion Wert Prozent/Einstellung
33 Stroboskop All	000 ⇌ 010 Keine Funktion011 ⇌ 255 Stroboskopeffekt (von langsam nach schnell)

5-Zellen RGBAL 25CH

Kanal Funktion Wert Prozent/Einstellung
1	R o t	1	000 ⇔ 255 0–100%
2 Grün	1 000 ⇔ 255 0–100%
3	B l a u	1	000 ⇔ 255 0–100%
4 Bernsteinfarben 1 000 ⇔ 255 0–100%
5 Neongrün 1 000 ⇔ 255 0–100%
6	R o t	2	000 ⇔ 255 0–100%
7 Grün	2 000 ⇔ 255 0–100%
8	B l a u	2	000 ⇔ 255 0–100%
9 Bernsteinfarben 2 000 ⇔ 255 0–100%
10 Neongrün 2 000 ⇔ 255 0–100%
11	Rot 3	000 ⇔ 255	0–100%
12 Grün	3 000 ⇔ 255 0–100%
13	Blau 3	000 ⇔ 255	0–100%
14	Bernsteinfarben 3	000 ⇔ 255	0–100%
15 Neongrün 3 000 ⇔ 255 0–100%
16	Rot 4	000 ⇔ 255	0–100%
17 Grün	4 000 ⇔ 255 0–100%
18	Blau 4	000 ⇔ 255	0–100%
19	Bernsteinfarben 4	000 ⇔ 255	0–100%
20 Neongrün 4 000 ⇔ 255 0–100%
21	Rot 5	000 ⇔ 255	0–100%
22 Grün	5 000 ⇔ 255 0–100%
23	Blau 5	000 ⇔ 255	0–100%
24	Bernsteinfarben 5	000 ⇔ 255	0–100%
25 Neongrün 5 000 ⇔ 255 0–100%

5-Zellen RGBA 20CH

Kanal Funktion Wert Prozent/Einstellung
1	R o t	1	000 ⇔ 255 0–100%
2 Grün	1 000 ⇔ 255 0–100%
3	B l a u	1	000 ⇔ 255 0–100%
4 Bernsteinfarben 1 000 ⇔ 255 0–100%
5	R o t	2	000 ⇔ 255 0–100%
6 Grün	2 000 ⇔ 255 0–100%
7	B l a u	2	000 ⇔ 255 0–100%
8 Bernsteinfarben 2 000 ⇔ 255 0–100%
9	R o t	3	000 ⇔ 255 0–100%
10 Grün	3 000 ⇔ 255 0–100%
11	Blau 3	000 ⇔ 255	0–100%
12	Bernsteinfarben 3	000 ⇔ 255	0–100%
13	Rot 4	000 ⇔ 255	0–100%
14 Grün	4 000 ⇔ 255 0–100%
15	Blau 4	000 ⇔ 255	0–100%
16	Bernsteinfarben 4	000 ⇔ 255	0–100%
17	Rot 5	000 ⇔ 255	0–100%
18 Grün	5 000 ⇔ 255 0–100%
19	Blau 5	000 ⇔ 255	0–100%
20	Bernsteinfarben 5	000 ⇔ 255	0–100%

5-Zellen RGB 15CH

Kanal Funktion Wert Prozent/Einstellung
1	R	o	t	1	000 ⇔ 255 0–100%
2	G	r	ü	n	1000 ⇔ 255 0–100%
3	B	l	a	u	1000 ⇔ 255 0–100%
4	R	o	t	2	000 ⇔ 255 0–100%
5	G	r	ü	n	2000 ⇔ 255 0–100%
6	B	l	a	u	2000 ⇔ 255 0–100%
7	R	o	t	3	000 ⇔ 255 0–100%
8	G	r	ü	n	3000 ⇔ 255 0–100%
9	B	l	a	u	3000 ⇔ 255 0–100%
10 Rot	4000 ⇔ 255 0–100%
11 Grün	4000 ⇔ 255 0–100%
12	Blau 4			000 ⇔ 255	0–100%
13 Rot	5000 ⇔ 255 0–100%
14	Grün 5			000 ⇔ 255	0–100%
15	Blau 5			000 ⇔ 255	0–100%

5-Zellen HSV 15CH

Kanal Funktion Wert Prozent/Einstellung
1	Farbton 1	000 ⇌ 255	0–100%
2	Farbsättigung 1	000 ⇌ 255	0–100%
3	Farbwert 1	000 ⇌ 255	0–100%
4	Farbton 2	000 ⇌ 255	0–100%
5	Farbsättigung 2	000 ⇌ 255	0–100%
6	Farbwert 2	000 ⇌ 255	0–100%
7	Farbton 3	000 ⇌ 255	0–100%
8	Farbsättigung 3	000 ⇌ 255	0–100%
9	Farbwert 3	000 ⇌ 255	0–100%
10	Farbton 4	000 ⇌ 255	0–100%
11	Farbsättigung 4	000 ⇌ 255	0–100%
12	Farbwert 4	000 ⇌ 255	0–100%
13	Farbton 5	000 ⇌ 255	0–100%
14	Farbsättigung 5	000 ⇌ 255	0–100%
15	Farbwert 5	000 ⇌ 255	0–100%

2-Zellen-DMX-Werte

2-Zellen RGBAL FULL 31CH

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2 Dimmer fein 000 ⇔ 255 0–100%
3	R o t	1	000 ⇔ 255 0–100%
4 Rot fein 1 000 ⇔ 255 0–100%
5 Grün 1 000 ⇔ 255 0–100%
6 Grün fein 1 000 ⇔ 255 0–100%
7	B l a u	1	000 ⇔ 255 0–100%
8	Blau fein 1	000 ⇔ 255	0–100%
9	Bernsteinfarben 1	000 ⇔ 255	0–100%
10	Bernsteinfarben fein 1	000 ⇔ 255	0–100%
11	Neongrün 1	000 ⇔ 255	0–100%
12	Neongrün fein 1	000 ⇔ 255	0–100%
13	Virtuelles Farbrad 1	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
14	Farbtemperatur 1	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
15	Stroboskop 1	000 ⇔ 010	Keine Funktion
15	Stroboskop 1	011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
16	Rot 2	000 ⇔ 255	0–100%
17	Rot fein 2	000 ⇔ 255	0–100%
18	Grün 2	000 ⇔ 255	0–100%
19	Grün fein 2	000 ⇔ 255	0–100%
20	Blau 2	000 ⇔ 255	0–100%
21	Blau fein 2	000 ⇔ 255	0–100%
22	Bernsteinfarben 2	000 ⇔ 255	0–100%
23	Bernsteinfarben fein 2	000 ⇔ 255	0–100%
24	Neongrün 2	000 ⇔ 255	0–100%
25	Neongrün fein 2	000 ⇔ 255	0–100%
26	Virtuelles Farbrad 2	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
27	Farbtemperatur 2	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
28	Stroboskop 2	000 ⇔ 010	Keine Funktion
28	Stroboskop 2	011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
29	Stroboskop All	000 ⇔ 010	Keine Funktion
29	Stroboskop All	011 ⇔ 255	Blitzfrequenz (von langsam nach schnell)
30	Farbmakro	000 ⇔ 015	Keine Funktion
30	Farbmakro	016 ⇔ 255	Farbmakro
31	Dimmergeschwindigkeit	000 ⇔ 051	Dimmergeschwindigkeit von Anzeige eingestellt
		052 ⇔ 101	Linearer Dimmer
		102 ⇔ 152	Dimmerkurve 1 (schnellste)
		153 ⇔ 203	Dimmerkurve 2
		204 ⇔ 255	Dimmerkurve 3 (langsamste)

2-Zellen RGBAL Fine 20CH

Kanal Funktion Wert Prozent/Einstellung
1	R o t	1	000 ⇌ 255 0–100%
2 Rot fein 1 000 ⇌ 255 0–100%
3 Grün	1 000 ⇌ 255 0–100%
4 Grün	fein 1 000 ⇌ 255 0–100%
5	B l a u	1	000 ⇌ 255 0–100%
6	Blau fein 1	000 ⇌ 255	0–100%
7	Bernsteinfarben 1	000 ⇌ 255	0–100%
8	Bernsteinfarben fein 1	000 ⇌ 255	0–100%
9	Neongrün 1	000 ⇌ 255	0–100%
10	Neongrün fein 1	000 ⇌ 255	0–100%
Kanal	Funktion	Wert	Prozent/Einstellung
11 Rot 2	000 ⇔ 255 0–100%
12 Rot fein 2	000 ⇔ 255 0–100%
13 Grün 2	000 ⇔ 255 0–100%
14 Grün fein 2	000 ⇔ 255 0–100%
15 Blau	2 000 ⇔ 255 0–100%
16 Blau fein 2	000 ⇔ 255 0–100%
17 Bernsteinfarben	2 000 ⇔ 255	0–100%
18	Bernsteinfarben fein 2	000 ⇔ 255	0–100%
19 Neongrün	2 000 ⇔ 255 0–100%
20 Neongrün fein	2 000 ⇔ 255 0–100%

2-Zellen RGBAL EXT 19CH

Kanal	Funktion	Wert	Prozent/Einstellung
1	Dimmer	000 ⇔ 255	0–100%
2	Dimmer fein	000 ⇔ 255	0–100%
3	Rot 1	000 ⇔ 255	0–100%
4	Grün 1	000 ⇔ 255	0–100%
5	Blau 1	000 ⇔ 255	0–100%
6	Bernsteinfarben 1	000 ⇔ 255	0–100%
7	Neongrün 1	000 ⇔ 255	0–100%
8	Virtuelles Farbrad 1	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
9	Farbtemperatur 1	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
10 Stroboskop 1		000 ⇔ 010	Keine Funktion
10 Stroboskop 1		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
11 Rot 2	000 ⇔ 255 0–100%
12 Grün 2	000 ⇔ 255 0–100%
13 Blau 2	000 ⇔ 255 0–100%
14 Bernsteinfarben 2	000 ⇔ 255	0–100%
15 Neongrün 2	000 ⇔ 255 0–100%
16	Virtuelles Farbrad 2	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
17	Farbtemperatur 2	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
18 Stroboskop 2		000 ⇔ 010	Keine Funktion
18 Stroboskop 2		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
19 Stroboskop All		000 ⇔ 010	Keine Funktion
19 Stroboskop All		011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)

2-Zellen RGBA EXT 17CH

Kanal	Funktion	Wert	Prozent/Einstellung
1	Dimmer	000 ⇔ 255	0–100%
2	Dimmer fein	000 ⇔ 255	0–100%
3	Rot 1	000 ⇔ 255	0–100%
4	Grün 1	000 ⇔ 255	0–100%
5	Blau 1	000 ⇔ 255	0–100%
6	Bernsteinfarben 1	000 ⇔ 255	0–100%
7	Virtuelles Farbrad 1	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
8	Farbtemperatur 1	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
9	Stroboskop 1	000 ⇔ 010	Keine Funktion
9	Stroboskop 1	011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
10	Rot 2	000 ⇔ 255	0–100%
11	Grün 2	000 ⇔ 255	0–100%
12 Blau 2 000 ⇔ 255 0–100%
13 Bernsteinfarben 2 000 ⇔ 255		0–100%
14	Virtuelles Farbrad 2	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
15	Farbtemperatur 2	000 ⇔ 255	Siehe Farbtemperatur-Tabelle

Kanal Funktion Wert Prozent/Einstellung
16 Stroboskop 2	000 ⇌ 010 Keine Funktion011 ⇌ 255 Stroboskopeffekt (von langsam nach schnell)
17 Stroboskop All	000 ⇌ 010 Keine Funktion011 ⇌ 255 Stroboskopeffekt (von langsam nach schnell)

2-Zellen RGB EXT 15CH

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇌ 255 0–100%
2 Dimmer fein 000 ⇌ 255 0–100%
3	R o t	1	000 ⇌ 255 0–100%
4 Grün	1 000 ⇌ 255 0–100%
5	B l a u	1	000 ⇌ 255 0–100%
6	Virtuelles Farbrad 1	000 ⇌ 255	Siehe Tabelle: Virtuelles Farbrad
7	Farbtemperatur 1	000 ⇌ 255	Siehe Farbtemperatur-Tabelle
8 Stroboskop 1		000 ⇌ 010	Keine Funktion
8 Stroboskop 1		011 ⇌ 255	Stroboskopeffekt (von langsam nach schnell)
9	R o t	2	000 ⇌ 255 0–100%
10 Grün	2 000 ⇌ 255 0–100%
11	Blau 2	000 ⇌ 255	0–100%
12	Virtuelles Farbrad 2	000 ⇌ 255	Siehe Tabelle: Virtuelles Farbrad
13	Farbtemperatur 2	000 ⇌ 255	Siehe Farbtemperatur-Tabelle
14 Stroboskop 2		000 ⇌ 010	Keine Funktion
14 Stroboskop 2		011 ⇌ 255	Stroboskopeffekt (von langsam nach schnell)
15 Stroboskop All		000 ⇌ 010	Keine Funktion
15 Stroboskop All		011 ⇌ 255	Stroboskopeffekt (von langsam nach schnell)

2-Zellen RGBAL 10CH

Kanal Funktion Wert Prozent/Einstellung
1	R o t	1	000 ⇌ 255 0–100%
2 Grün	1 000 ⇌ 255 0–100%
3	B l a u	1	000 ⇌ 255 0–100%
4	Bernsteinfarben 1	000 ⇌ 255	0–100%
5	Neongrün 1	000 ⇌ 255	0–100%
6	R o t	2	000 ⇌ 255 0–100%
7 Grün	2 000 ⇌ 255 0–100%
8	B l a u	2	000 ⇌ 255 0–100%
9	Bernsteinfarben 2	000 ⇌ 255	0–100%
10	Neongrün 2	000 ⇌ 255	0–100%

2-Zellen RGBA 8CH

Kanal Funktion Wert Prozent/Einstellung
1	R o t	1	000 ⇌ 255 0–100%
2 Grün	1 000 ⇌ 255 0–100%
3	B l a u	1	000 ⇌ 255 0–100%
4	Bernsteinfarben 1	000 ⇌ 255	0–100%
5	R o t	2	000 ⇌ 255 0–100%
6 Grün	2 000 ⇌ 255 0–100%
7	B l a u	2	000 ⇌ 255 0–100%
8	Bernsteinfarben 2	000 ⇌ 255	0–100%

2-Zellen RGB 6CH

Kanal Funktion Wert Prozent/Einstellung
1	R	o	t		1	000 ⇔ 255 0–100%
2	G	r	ü	n	1	000 ⇔ 255 0–100%
3	B	l	a	u	1	000 ⇔ 255 0–100%
4	R	o	t		2	000 ⇔ 255 0–100%
5	G	r	ü	n	2	000 ⇔ 255 0–100%
6	B	l	a	u	2	000 ⇔ 255 0–100%

2-Zellen HSV 6CH

Kanal Funktion Wert Prozent/Einstellung
1 Farbton 1 000 ⇌ 255 0–100%
2 Farbsättigung 1 000 ⇌ 255 0–100%
3 Farbwert 1 000 ⇌ 255 0–100%
4 Farbton 2 000 ⇌ 255 0–100%
5 Farbsättigung 2 000 ⇌ 255 0–100%
6 Farbwert 2 000 ⇌ 255 0–100%

1-Zellen-DMX-Werte

1-Zellen RGBAL FULL 17CH

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2	Dimmer fein	000 ⇔ 255	0–100%
3	Rot	000 ⇔ 255	0–100%
4	Rot fein	000 ⇔ 255	0–100%
5	G r ü n	000 ⇔ 255 0–100%
6	Grün fein	000 ⇔ 255	0–100%
7	Blau	000 ⇔ 255	0–100%
8	Blau fein	000 ⇔ 255	0–100%
9	Bernsteinfarben	000 ⇔ 255	0–100%
10	Bernsteinfarben fein	000 ⇔ 255	0–100%
11	Neongrün	000 ⇔ 255	0–100%
12	Neongrün fein	000 ⇔ 255	0–100%
13	Virtuelles Farbrad	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
14	Farbtemperatur	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
15	Stroboskop	000 ⇔ 010	Keine Funktion
15	Stroboskop	011 ⇔ 255	Stroboskopeffekt (von langsam nach schnell)
16	Farbmakro	000 ⇔ 015	Keine Funktion
16	Farbmakro	016 ⇔ 255	Farbmakro
17	Dimmergeschwindigkeit	000 ⇔ 051	Dimmergeschwindigkeit von Anzeige eingestellt
		052 ⇔ 101	Linearer Dimmer
		102 ⇔ 152	Dimmerkurve 1 (schnellste)
		153 ⇔ 203	Dimmerkurve 2
		204 ⇔ 255	Dimmerkurve 3 (langsamste)

1-Zellen RGBAL Fine 10CH

Kanal Funktion Wert Prozent/Einstellung
1	Rot	000 ⇌ 255	0–100%
2	Rot fein	000 ⇌ 255	0–100%
3	G r ü n	000 ⇌ 255 0–100%
4	Grün fein	000 ⇌ 255	0–100%
5	Blau	000 ⇌ 255	0–100%
6	Blau fein	000 ⇌ 255	0–100%
7	Bernsteinfarben	000 ⇌ 255	0–100%
8	Bernsteinfarben fein	000 ⇔ 255	0–100%
9 Neongrün 000 ⇔ 255 0–100%
10 Neongrün fein 000 ⇔ 255 0–100%

1-Zellen RGBAL EXT 10CH

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2 Dimmer fein 000 ⇔ 255 0–100%
3	R o t	000 ⇔ 255 0–100%
4	Grün	000 ⇔ 255 0–100%
5	Blau	000 ⇔ 255 0–100%
6	Bernsteinfarben	000 ⇔ 255 0–100%
7 Neongrün 000 ⇔ 255 0–100%
8	Virtuelles Farbrad	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
9	Farbtemperatur	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
10 Stroboskop		000 ⇔ 010 Keine Funktion011 ⇔ 255 Stroboskopeffekt (von langsam nach schnell)

1-Zellen RGBA EXT 9CH

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2 Dimmer fein 000 ⇔ 255 0–100%
3	R o t	000 ⇔ 255 0–100%
4	Grün	000 ⇔ 255 0–100%
5	Blau	000 ⇔ 255 0–100%
6	Bernsteinfarben	000 ⇔ 255 0–100%
7	Virtuelles Farbrad	000 ⇔ 255 Siehe Tabelle: Virtuelles Farbrad
8	Farbtemperatur	000 ⇔ 255 Siehe Farbtemperatur-Tabelle
9 Stroboskop		000 ⇔ 010 Keine Funktion011 ⇔ 255 Stroboskopeffekt (von langsam nach schnell)

1-Zellen RGB EXT 8CH

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇌ 255 0–100%
2 Dimmer fein 000 ⇌ 255 0–100%
3	R o t	000 ⇌ 255 0–100%
4	Grün	000 ⇌ 255 0–100%
5	Blau	000 ⇌ 255 0–100%
6	Virtuelles Farbrad	000 ⇌ 255 Siehe Tabelle: Virtuelles Farbrad
7	Farbtemperatur	000 ⇌ 255 Siehe Farbtemperatur-Tabelle
8 Stroboskop		000 ⇌ 010 Keine Funktion011 ⇌ 255 Stroboskopeffekt (von langsam nach schnell)

1-Zellen RGBAL 5CH

Kanal Funktion Wert Prozent/Einstellung
1	R o t	000 ⇔ 255	0–100%
2	Grün	000 ⇔ 255	0–100%
3	Blau	000 ⇔ 255	0–100%
4	Bernsteinfarben	000 ⇔ 255	0–100%
5 Neongrün 000 ⇔ 255 0–100%

1-Zellen RGBA 4CH

Kanal Funktion Wert Prozent/Einstellung
1	R	o	t	000 ⇔ 255 0–100%
2	G	r	ü n	000 ⇔ 255 0–100%
3	B	l	a u	000 ⇔ 255 0–100%
4 Bernsteinfarben 000 ⇔ 255 0–100%

1-Zellen RGB 3CH

Kanal Funktion Wert Prozent/Einstellung
1	R	o	t	000 ⇔ 255 0–100%
2	G	r	ü	n	000 ⇔ 255 0–100%
3	B	l	a	u	000 ⇔ 255 0–100%

1-Zellen DMX-VCW-CCT 3CH

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2	Virtuelles Farbrad	000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
3	Farbtemperatur	000 ⇔ 255	Siehe Farbtemperatur-Tabelle

1-Zellen HSV 3CH

Kanal Funktion Wert Prozent/Einstellung
1 Farbton 000 ⇔ 255 0–100%
2	Farbsättigung	000 ⇔ 255	0–100%
3	Farbwert	000 ⇔ 255	0–100%

Address: Bruno-Bürgel-Str. 11

28759 Bremen

Email: FRtech@chauvetlighting.fr

Germany Website: www.chauvetprofessional.eu

Voice: +49 421 62 60 20

Chauvet Mexico

Inhaltsverzeichnis Klicken Sie auf einen Titel, um darauf zuzugreifen

Über diese Schnellanleitung
Haftungsausschluss
EINGESCHRÄNKTE GARANTIE
ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.
Sicherheitshinweise
FCC-Konformität
Kontakt
Packungsinhalt
Wechselstrom
Serienschaltung der Geräte
Auswechseln der Sicherung
Signalanschlüsse
Steuerungsmodi
DMX-Verbindung
Art-Net™-Verbindung
sACN-Verbindung
Kling-Net-Verbindung
Montage
Aufstellung des Geräts auf dem Boden
Webserver
Virtuelles Farbrad (VCW)
10-Zellen-DMX-Werte
5-Zellen-DMX-Werte
5-Zellen RGBAL FULL 70CH
2-Zellen-DMX-Werte
2-Zellen RGBAL FULL 31CH
1-Zellen-DMX-Werte
Chauvet Mexico

Handbuch-Assistent

Angetrieben von Anthropic

Warten auf Ihre Nachricht

Produktinformationen

Marke : Chauvet

Modell : Ovation B-2805FC

Kategorie : Lampe
