GEBRUIKSAANWIJZING Ovation B-2805FC Chauvet

Over deze handleiding

De Ovation B-2805FC Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
  • Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
  • GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Gebruik UITSLUITEND de montagebeugels of de hendels om dit product te dragen. Draag het product niet aan de bewegende kop.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

FCC-naleving

Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.

Wat is inbegrepen

• Ovation B-2805FC

• Neutrik® powerCON® stroomsnoer

• Muur wassen-filter
  • Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Power Linking

U kunt tot 2 Ovation B-2805FC -producten koppelen bij 120 V, 3 producten bij 208 V of 4 producten bij 230 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel Groen/geel		Groen

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

De zekering vervangen

1. Ontkoppel dit product van de stroom.
2. Gebruik een platkopschroevendraaier en schroef de kap van de zekeringshouder los van de behuizing.
3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

Signaal-verbindingen

U kunt de Ovation B-2805FC aansluiten op een controller of controllersoftware met behulp van een DMX-aansluiting of een ethernetverbinding. Bij het gebruik van andere Art-Net™ of sACN-compatible producten met de Ovation B-2805FC, kunt u deze individueel aansturen op een enkel netwerk. Zie de gebruikershandleiding voor meer informatie over het verbinden en configureren van het product voor deze signalen.

Aansturings-persoonlijkheden

De Ovation B-2805FC gebruikt DMX, Art-Net™, en sACN voor haar 32 bedieningspersoonlijkheden in een bereik van 3CH tot 135CH in 1-cel modi, 2-cel modi, 5-cel modi, en 10-cel modi:

Modus	1-cel	2-cel	5-cel	10-cel
DMX-VCW-CCT	3	N/A	N/A	N/A
HSV	3	6	15	30
RGB	3	6	15	30
RGBA	4	8	20	40
RGBAL	5	10	25	50
RGB EXT	8	15	33	63
RGBA EXT	9	17	38	73
RGBAL EXT 10	19	43	83
RGBAL Fine	10	20	50	100
RGBAL FULL	17	31	70	135

DMX-aansluiting

De Ovation B-2805FC kan met een DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com is een DMX-basishandleiding verkrijgbaar.

Art-Net™-aansluiting

Art-Net™ is een ethernet-protocol dat gebruikmaakt van TCP/IP dat over een groot netwerk grote hoeveelheden DMX512-gegevens verzendt met behulp van een etherCON RJ45-verbinding. Een Art-Net™-protocoldocument is te verkrijgen op www.chauvetprofessional.com. Chauvet Professional raadt het gebruik van unicast-modus voor het beste resultaat.

Art-Net™ ontworpen en auteursrecht door Artistic Licence Holdings Ltd.

sACN-aansluiting

Streaming-ACN staat ook wel bekend als ANSI E1.31 en is een ethernetprotocol dat de laag- en opmaakstructuur gebruikt van Architecture for Control Networks om DMX512-gegevens te transporteren over IP of een ander ACN compatibel netwerk.

Master/slave-verbinding

De Ovation B-2805FC maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.

RDM (apparaatbeheer op afstand)

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Ovation B-2805FC ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten minste twee montagepunten per product. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps.

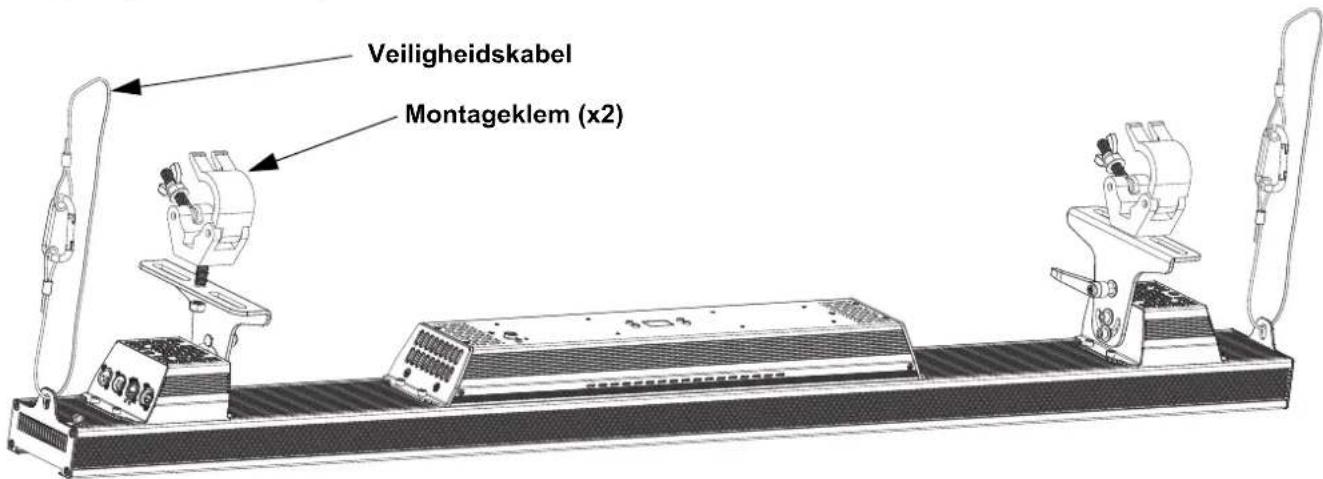

Montagediagram van het product

Veiligheidskabel Montageklem (x2)

Montage boven het hoofd

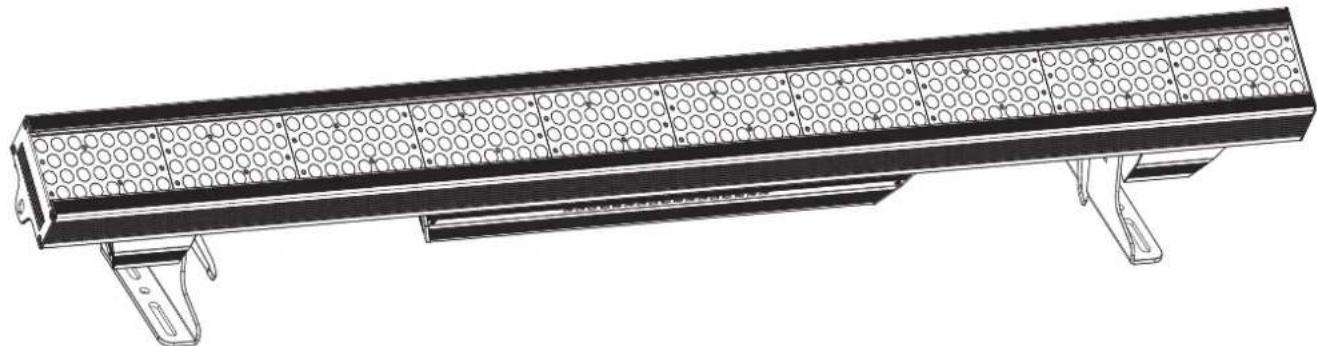

Plaatsing op de vloer

Web-server

De Ovation B-2805FC -web-server is toegankelijk voor elke computer op hetzelfde netwerk als het product. Het biedt voor het netwerk de mogelijkheid om toegang te hebben tot de systeeminformatie, instellingen zoals bedieningsprotocol en startadres, testen kleur uitgang en de mogelijkheid om het web-server-wachtwoord te wijzigen.

Toegang tot de webserver:

1. Stel het IP-adres van het netwerk in om dezelfde eerste cijfer als IP-adres van het product te hebben.
2. Voer het IP-adres van het product in de URL-balk van een webbrowser-applicatie in.
3. Voer zowel de gebruikersnaam als wachtwoord als admin in om in te loggen.

Beschrijving bedieningspaneel

Toets Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Virtueel kleurenwiel

De Ovation B-2805FC bevat een functie, genaamd het virtuele kleurenwiel (Virtual Color Wheel, VCW). Deze functie is beschikbaar als een losstaande bedieningsmodus voor handmatig gebruik en ook als een bedieningskanaal in de geselecteerde DMX-persoonlijkheden van de producten. Voor eenvoudiger programmering zijn er meer dan 30 voorgemengde kleuren beschikbaar die speciaal door onze technici zijn samengesteld.

De DMX-waarden die worden gebruikt voor het mengen van deze kleuren staan hieronder vermeld. U kunt de algehele intensiteit van het Ovation-armatuur aanpassen om de kleuren waarmee u bekend bent beter na te bootsen. Op onze website www.chauvetprofessional.com is een tabel beschikbaar om onze voorgemengde kleuren te vergelijken met populaire gelkleuren. Deze grafiek is uitsluitend bedoeld voor vergelijkingsdoeleinden en vormt geen garantie dat onze voorgemengde kleuren overeenkomen met de vermelde gelkleuren.

Kleurenkaart

DMX-waarde	Weergave op het display	Rode waarde	Groene waarde	Blauwe waarde	Gele waarde	Lime waarde
000 ⇔ 005	- 000 000 000 000 000
006 ⇔ 013	C3050 - Md Yellow	233	163	020	123	255
014 ⇔ 021	C3040 - Lt Yellow	224	158	047	255	231
022 ⇔ 028	C3240 - Amb Yellow	180	060	000	245	255
029 ⇔ 035	C2340 - VLt Amber	245	107	081	255	213
036 ⇔ 043	C2040 - Lt Amber	230	130	062	255	155
044 ⇔ 051	C2050 - Md Amber	255	000	025	255	194
052 ⇔ 059	C2060 - Dk Amber	255	000	024	255	150
060 ⇔ 067	C1050 - Lt Red	255	037	027	030	038
068 ⇔ 075	C1080 - Md Red	255	004	017	000	000
076 ⇔ 083	C1020 - NC Pink	238	135	129	255	255
084 ⇔ 091	C1030 - Md Pink	255	131	120	255	195
092 ⇔ 099	C1630 - Dk Pink	255	165	123	255	210
100 ⇔ 107	C1250 - Md Red Amber	255	000	041	195	055
108 ⇔ 115	C1060 - Dk Red Amber	255	000	045	120	030
116 ⇔ 121	C1650 - Magenta	255	050	115	255	115
122 ⇔ 130	C6170 - Dk Magenta	255	035	117	000	000
131 ⇔ 138	C6020 - Lt Lavender	127	122	142	251	255
139 ⇔ 146	C5030 - Lt Blue	000	255	197	100	255
147 ⇔ 154	C5020 - VLt Blue	158	255	189	000	255
155 ⇔ 162	C5430 - Lt Blue 2	000	255	180	000	243
163 ⇔ 170	C5070 - Blue	043	255	210	043	036
171 ⇔ 178	C5050 - Md Blue	000	255	218	000	181
179 ⇔ 186	C5060 - Dk Blue	000	210	206	000	118
187 ⇔ 194	C5690 - Indigo	065	000	210	040	055
195 ⇔ 202	C5080 - VDk Blue	000	203	230	000	040
203 ⇔ 210	C5081 - VDk Blue2	040	199	240	000	045
211 ⇔ 218	C4370 - Yel Green	027	255	028	016	104
219 ⇔ 226	C4070 - Green	049	255	055	120	090
227 ⇔ 234	C4550 - Turquoise	060	230	109	000	245
235 ⇔ 242	C4560 - Aqua	020	240	126	036	255
243 ⇔ 250	C4570 - Blue Green	000	255	079	030	053
251 ⇔ 255	- 000 000 000 000 000

De kleuren hierboven zijn gesimuleerde waargaven van de kleurenuitvoer die zijn geproduceerd, in vergelijking met de andere gelijksoortige lichtproducten. Chauvet geeft geen garantie over de nauwkeurigheid van de kleuropbrengst.

Kleurtemperatuur-kaart

DMX-waarde	Weergave op het display	Rode waarde	Groene waarde	Blauwe waarde	Gele waarde	Lime waarde
000 ⇔ 005	-- 000 000 000 000 000
006 ⇔ 025	2800K 237 120 036 255	255
026 ⇔ 050	3000K 220 128 050 255	255
051 ⇔ 075	3200K 176 128 057 255	255
076 ⇔ 100	3500K 154 128 080 255	255
101 ⇔ 125	4000K 128 128 112 255	255
126 ⇔ 150	4500K 108 128 133 255	255
151 ⇔ 175	5000K 097 128 152 255	255
176 ⇔ 200	5600K 087 128 170 255	255
201 ⇔ 225	6000K 075 128 177 255	255
226 ⇔ 250	6500K 066 128 187 255	255
251 ⇔ 255	-- 000 000 000 000 000

De bovenstaande kleurtemperaturen zijn gesimuleerde weergaven van de geproduceerde kleuropbrengst, in vergelijking met een wolfraam-lamp bij de opgegeven kleurtemperatuur. Chauvet geeft geen garantie over de nauwkeurigheid van de kleuropbrengst.

Menukaart

Hoofdniveau	Programmeerniveaus Beschrijving
Protocol	DMX512		Stelt de control protocolArtNet
	sACN
Start Address	001-510*		Selecteert het start-adres (hoogste kanaal beperkt tot de gekozen persoonlijkheid)
Personality	1-Cell	DMX-VCW-CCT 3CH	3-kanaals: dimmer, virtueel kleurrad, kleurtemperatuur
		HSV 3CH 3-kanaals: HSV-regeling
		RGB 3CH 3-kanaals: RGB
		RGBA 4CH	4-kanaals: RGBA
		RGBAL 5CH	5-kanaals: RGBAL
		RGB EXT 8CH	8-kanaals: 16-bits dimmer, RGB, virtueel kleurrad, kleurtemperatuur, strobo
		RGBA EXT 9CH	9-kanaals: 16-bits dimmer, RGBA, virtueel kleurrad, kleurtemperatuur, strobo
		RGBAL EXT 10CH	10-kanaals: 16-bits dimmer, RGBAL, virtueel kleurrad, kleurtemperatuur, strobo
		RGBAL Fine 10CH	10-kanaals: 16-bit RGBAL
		RGBAL FULL 17CH	17-kanaals: 16-bits dimmer, 16-bits RGBAL, virtueel kleurrad, kleurtemperatuur, strobo, kleur macro's, dimmer-modus
	2-Cell	HSV 6CH 6-kanaals: HSV (per cel)
		RGB 6CH 6-kanaals: RGB (per cel)
		RGBA 8CH	8-kanaals: RGBA (per cel)
		RGBAL 10CH	10-kanaals: RGBAL (per cel)
		RGB EXT 15CH	15-kanaals: 16-bits dimmer, RGB (per cel), virtueel kleurrad (per cel), kleurtemperatuur (per cel), strobo (per cel)
		RGBA EXT 17CH	17-kanaals: 16-bits dimmer, RGBA (per cel), virtueel kleurrad (per cel), kleurtemperatuur (per cel), strobo (per cel)
		RGBAL EXT 19CH	19-kanaals: 16-bits dimmer, RGBAL (per cel), virtueel kleurrad (per cel), kleurtemperatuur (per cel), strobo (per cel)
		RGBAL Fine 20CH	20-kanaals: 16-bits RGBAL (per cel)
		RGBAL FULL 31CH	31-kanaals: 16-bits dimmer, 16-bits RGBAL (per cel), virtueel kleurrad (per cel), kleurtemperatuur (per cel), strobo (per cel), kleur macro's (per cel), dimmer-modus (per cel)

Hoofdniveau	Programmeerniveaus Beschrijving
Personality (vervolg)	5-Cell		HSV 15CH 15-kanaals: HSV (per cel)
			RGB 15CH 15-kanaals: RGB (per cel)
			RGBA 20CH 20-kanaals: RGBA (per cel)
			RGBAL 25CH 25-kanaals: RGBAL (per cel)
			RGB EXT 33CH	33-kanaals: 16-bits dimmer, RGB (per cel), virtueel kleurrad (per cel), kleurtemperatuur (per cel), strobo (per cel)
			RGBA EXT 38CH	38-kanaals: 16-bits dimmer, RGBA (per cel), virtueel kleurrad (per cel), kleurtemperatuur (per cel), strobo (per cel)
			RGBAL EXT 43CH	43-kanaals: 16-bits dimmer, RGBAL (per cel), virtueel kleurrad (per cel), kleurtemperatuur (per cel), strobo (per cel)
			RGBAL Fine 50CH 50-kanaals: 16-bits RGBAL (per cel)
			RGBAL FULL 70CH	70-kanaals: 16-bits dimmer, 16-bits RGBAL (per cel), virtueel kleurrad (per cel), kleurtemperatuur (per cel), strobo (per cel), kleur macro's (per cel), dimmer-modus (per cel)
	10-Cell		HSV 30CH 30-kanaals: HSV (per cel)
			RGB 30CH 30-kanaals: RGB (per cel)
			RGBA 40CH 40-kanaals: RGBA (per cel)
			RGBAL 50CH 50-kanaals: RGBAL (per cel)
			RGB EXT 63CH	63-kanaals: 16-bits dimmer, RGB (per cel), virtueel kleurrad (per cel), kleurtemperatuur (per cel), strobo (per cel)
			RGBA EXT 73CH	73-kanaals: 16-bits dimmer, RGBA (per cel), virtueel kleurrad (per cel), kleurtemperatuur (per cel), strobo (per cel)
			RGBAL EXT 83CH	83-kanaals: 16-bits dimmer, RGBAL (per cel), virtueel kleurrad (per cel), kleurtemperatuur (per cel), strobo (per cel)
			RGBAL Fine 100CH 100-kanaals: 16-bits RGBAL (per cel)
			RGBAL FULL 135CH	135-kanaals: 16-bits dimmer, 16-bits RGBAL (per cel), virtueel kleurrad (per cel), kleurtemperatuur (per cel), strobo (per cel), kleur macro's (per cel), dimmer-modus (per cel)
Virtual Color Wheel	Virtual Color Wheel	C3050 - Md Yellow	Dimmer <000–255>	Het virtuele kleurenwiel simuleert de opbrengst van elke gelkleur. Raadpleeg de sectie Kleurenkaart voor specifieke waarden.
		C3040 - Lt Yellow
		C3240 - Amb Yellow
		C2340 - VLt Amber
		C2040 - Lt Amber
		C2050 - Md Amber
		C2060 - Dk Amber
		C1050 - Lt Red
		C1080 - Md Red
		C1020 - NC Pink
		C1030 - Md Pink
		C1630 - Dk Pink
		C1250 - Md Red Amber
		C1060 - Dk Red Amber
		C1650 - Magenta
		C6170 - Dk Magenta
		C6020 - Lt Lavender
		C5030 - Lt Blue
		C5020 - VLt Blue
		C5430 - Lt Blue 2
		C5070 - Blue
		C5050 - Md Blue
		C5060 - Dk Blue
Virtual Color Wheel (vervolg)	Virtual Color Wheel (vervolg)	C5690 - Indigo		Dimmer <000-255>
		C5080 - VDk Blue
		C5081 - VDk Blue 2
		C4370 - Yel Green
		C4070 - Green
		C4550 - Turquoise
		C4560 - Aqua
		C4570 - Blue Green
	Color Temperature	2800K		Dimmer <000-255>
		3000K
		3200K
		3500K
		4000K
		4500K
		5000K
		5600K
		6000K
		6500K
	Manual Color Mixer	Red		<000-255>
		Green
		Blue
		Amber
		Lime
Auto Show	Auto 1		Speed 1-100
	Auto 2
	Auto 3
	Auto 4
	Auto 5
	Auto 6
	Auto 7
	Auto 8
	Auto 9
	Fade
Master/Slave	Master Master-modus
	Slave Slave-modus
Dimmer Mode	Off Lineaire dimmer
	Dimmer 1 Snelle dimmer-kromme
	Dimmer 2 Gemiddelde dimmer-kromme
	Dimmer 3 Langzame dimmer-kromme
White Balance	Off Gebruikt standaard witte instelling
	Manual	Red		125-255
		Green
		Blue
		Amber
		Lime
LED Frequency	600Hz			Selecteert de PWM-uitgangsfrequentie
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto Ingesteld de ventilator automatische modus
	On Ingesteld de ventilator altijd aan modus
	Off Ingesteld de ventilator altijd uit modus
	Silent Ingesteld de ventilator stil
Display	Normal Normale display-oriëntatie
	Inverted Omgekeerde display
Hoofdniveau	Programmeerniveaus		Beschrijving
Back Light	10S		Schakelt de backlight van de display uit na 10 seconden van inactiviteit
	30S		Schakelt de backlight van de display uit na 30 seconden van inactiviteit
	2Min		Schakelt de backlight van de display uit na 2 minuten van inactiviteit
	On De backlight van de display is altijd aan
Ethernet Setting	Universe	1 (DMX)	Stelt domein in voor Art-NetTM of sACN0–255 (Art-I
		1–256 (sACN)
	IP Address ____.	Stelt een IP-adres in
Information	Fixture Hours ____.	Toont het totale aantal producturen
	Version V__.-V__	Toont de geïnstalleerde softwareversie
	Device ID ____.	Toont het apparaat-ID	van het product
	UID: ____.	Geeft de huidige UID #
Factory Setting	No		Herstellen naar de fabrieksstandaard
	Yes

10-cel DMX-waarden

10-cel RGBAL FULL 135CH

Kanaal	Functie	Waarde	Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Fijne dimmer	000 ⇔ 255	0–100%
3	Rood 1	000 ⇔ 255	0–100%
4	Fijn rood 1	000 ⇔ 255	0–100%
5	Groen 1	000 ⇔ 255	0–100%
6	Fijn groen 1	000 ⇔ 255	0–100%
7	Blauw 1	000 ⇔ 255	0–100%
8	Fijn blauw 1	000 ⇔ 255	0–100%
9	Amber 1	000 ⇔ 255	0–100%
10	Fijn amber 1	000 ⇔ 255	0–100%
11	Lime 1	000 ⇔ 255	0–100%
12	Fijn Lime 1	000 ⇔ 255	0–100%
13	Virtueel kleurenwiel 1	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
14	Kleurtemperatuur 1	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
15	Stroboscoop 1	000 ⇔ 010011 ⇔ 255	Geen functie Stroboscoop, langzaam bis snel
16	Rood 2	000 ⇔ 255	0–100%
17	Fijn rood 2	000 ⇔ 255	0–100%
18	Groen 2	000 ⇔ 255	0–100%
19	Fijn groen 2	000 ⇔ 255	0–100%
20	Blauw 2	000 ⇔ 255	0–100%
21	Fijn blauw 2	000 ⇔ 255	0–100%
22	Amber 2	000 ⇔ 255	0–100%
23	Fijn amber 2	000 ⇔ 255	0–100%
24	Lime 2	000 ⇔ 255	0–100%
25	Fijn Lime 2	000 ⇔ 255	0–100%
26	Virtueel kleurenwiel 2	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
27	Kleurtemperatuur 2	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
28	Stroboscoop 2	000 ⇔ 010011 ⇔ 255	Geen functie Stroboscoop, langzaam bis snel
29	Rood 3	000 ⇔ 255	0–100%
30	Fijn rood 3	000 ⇔ 255	0–100%
31	Groen 3	000 ⇔ 255	0–100%
32	Fijn groen 3	000 ⇔ 255	0–100%
33	Blauw 3	000 ⇔ 255	0–100%
34	Fijn blauw 3	000 ⇔ 255	0–100%
35 Amber 3 000 ⇔ 255 0–100%
36 Fijn amber 3 000 ⇔ 255 0–100%
37 Lime 3 000 ⇔ 255 0–100%
38 Fijn Lime 3 000 ⇔ 255 0–100%
39	Virtueel kleurenwiel 3	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
40	Kleurtemperatuur 3	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
41 Stroboscoop 3		000 ⇔ 010	Geen functieStroboscoop, langzaam bis snel
		011 ⇔ 255
42 Rood 4 000 ⇔ 255 0–100%
43 Fijn rood 4 000 ⇔ 255 0–100%
44 Groen 4 000 ⇔ 255 0–100%
45 Fijn groen 4 000 ⇔ 255 0–100%
46 Blauw 4 000 ⇔ 255 0–100%
47	Fijn blauw 4	000 ⇔ 255	0–100%
48 Amber 4 000 ⇔ 255 0–100%
49 Fijn amber 4 000 ⇔ 255 0–100%
50 Lime 4 000 ⇔ 255 0–100%
51 Fijn Lime 4 000 ⇔ 255 0–100%
52	Virtueel kleurenwiel 4	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
53	Kleurtemperatuur 4	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
54 Stroboscoop 4		000 ⇔ 010	Geen functieStroboscoop, langzaam bis snel
		011 ⇔ 255
55 Rood 5 000 ⇔ 255 0–100%
56 Fijn rood 5 000 ⇔ 255 0–100%
57 Groen 5 000 ⇔ 255 0–100%
58 Fijn groen 5 000 ⇔ 255 0–100%
59 Blauw 5 000 ⇔ 255 0–100%
60	Fijn blauw 5	000 ⇔ 255	0–100%
61 Amber 5 000 ⇔ 255 0–100%
62 Fijn amber 5 000 ⇔ 255 0–100%
63 Lime 5 000 ⇔ 255 0–100%
64 Fijn Lime 5 000 ⇔ 255 0–100%
65	Virtueel kleurenwiel 5	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
66	Kleurtemperatuur 5	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
67 Stroboscoop 5		000 ⇔ 010	Geen functieStroboscoop, langzaam bis snel
		011 ⇔ 255
68 Rood 6 000 ⇔ 255 0–100%
69 Fijn rood 6 000 ⇔ 255 0–100%
70 Groen 6 000 ⇔ 255 0–100%
71 Fijn groen 6 000 ⇔ 255 0–100%
72 Blauw 6 000 ⇔ 255 0–100%
73	Fijn blauw 6	000 ⇔ 255	0–100%
74 Amber 6 000 ⇔ 255 0–100%
75 Fijn amber 6 000 ⇔ 255 0–100%
76 Lime 6 000 ⇔ 255 0–100%
77 Fijn Lime 6 000 ⇔ 255 0–100%
78	Virtueel kleurenwiel 6	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
79	Kleurtemperatuur 6	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
80 Stroboscoop 6		000 ⇔ 010	Geen functieStroboscoop, langzaam bis snel
		011 ⇔ 255
81 Rood 7 000 ⇔ 255 0–100%
82 Fijn rood 7 000 ⇔ 255 0–100%
83 Groen 7 000 ⇔ 255 0–100%
84 Fijn groen 7 000 ⇔ 255 0–100%
85 Blauw 7 000 ⇔ 255 0–100%
86	Fijn blauw 7	000 ⇔ 255	0–100%
87 Amber 7 000 ⇔ 255 0–100%
88 Fijn amber 7 000 ⇔ 255 0–100%
89 Lime 7 000 ⇔ 255 0–100%
90 Fijn Lime 7 000 ⇔ 255 0–100%
91	Virtueel kleurenwiel 7	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
92	Kleurtemperatuur 7	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
93 Stroboscoop 7		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
94 Rood 8 000 ⇔ 255 0–100%
95 Fijn rood 8 000 ⇔ 255 0–100%
96 Groen 8 000 ⇔ 255 0–100%
97 Fijn groen 8 000 ⇔ 255 0–100%
98 Blauw 8 000 ⇔ 255 0–100%
99	Fijn blauw 8	000 ⇔ 255	0–100%
100	Amber 8	000 ⇔ 255	0–100%
101	Fijn amber 8	000 ⇔ 255	0–100%
102	Lime 8	000 ⇔ 255	0–100%
103	Fijn Lime 8	000 ⇔ 255	0–100%
104	Virtueel kleurenwiel 8	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
105	Kleurtemperatuur 8	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
106	Stroboscoop 8	000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
107	Rood 9	000 ⇔ 255	0–100%
108	Fijn rood 9	000 ⇔ 255	0–100%
109	Groen 9	000 ⇔ 255	0–100%
110	Fijn groen 9	000 ⇔ 255	0–100%
111	Blauw 9	000 ⇔ 255	0–100%
112	Fijn blauw 9	000 ⇔ 255	0–100%
113	Amber 9	000 ⇔ 255	0–100%
114	Fijn amber 9	000 ⇔ 255	0–100%
115	Lime 9	000 ⇔ 255	0–100%
116	Fijn Lime 9	000 ⇔ 255	0–100%
117	Virtueel kleurenwiel 9	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
118	Kleurtemperatuur 9	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
119	Stroboscoop 9	000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
120	Rood 10	000 ⇔ 255	0–100%
121	Fijn rood 10	000 ⇔ 255	0–100%
122	Groen 10	000 ⇔ 255	0–100%
123	Fijn groen 10	000 ⇔ 255	0–100%
124	Blauw 10	000 ⇔ 255	0–100%
125	Fijn blauw 10	000 ⇔ 255	0–100%
126	Amber 10	000 ⇔ 255	0–100%
127	Fijn amber 10	000 ⇔ 255	0–100%
128	Lime 10	000 ⇔ 255	0–100%
129	Fijn Lime 10	000 ⇔ 255	0–100%
130	Virtueel kleurenwiel 10	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
131	Kleurtemperatuur 10	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
132	Stroboscoop 10	000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
133	Stroboscoop alle	000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
134	Kleur macro's	000 ⇔ 015	Geen functie
		016 ⇔ 255	Kleur macro's
Kanaal Functie Waarde Percentage/Instelling
135 Dimmersnelheid		000 ⇌ 051	Voorinstelling van de dimmersnelheid vanaf het displaymenu
		052 ⇌ 101	Lineaire dimmer
		102 ⇌ 152	Niet-lineaire dimcurve 1 (snelst)
		153 ⇌ 203	Niet-lineaire dimcurve 2
		204 ⇌ 255	Niet-lineaire dimcurve 3 (langzaamst)

10-cel RGBAL Fine 100CH

Kanaal Functie Waarde Percentage/Instelling
1 Rood 1 000 ⇔ 255 0–100%
2 Fijn rood 1 000 ⇔ 255 0–100%
3	G r o e	n	1 000 ⇔ 255 0–100%
4 Fijn groen 1 000 ⇔ 255 0–100%
5 Blauw 1 000 ⇔ 255 0–100%
6	Fijn blauw 1	000 ⇔ 255	0–100%
7	Amber 1	000 ⇔ 255	0–100%
8	Fijn amber 1	000 ⇔ 255	0–100%
9	Lime 1	000 ⇔ 255	0–100%
10	Fijn Lime 1	000 ⇔ 255	0–100%
11	Rood 2	000 ⇔ 255	0–100%
12	Fijn rood 2	000 ⇔ 255	0–100%
13	Groen 2	000 ⇔ 255	0–100%
14	Fijn groen 2	000 ⇔ 255	0–100%
15	Blauw 2	000 ⇔ 255	0–100%
16	Fijn blauw 2	000 ⇔ 255	0–100%
17	Amber 2	000 ⇔ 255	0–100%
18	Fijn amber 2	000 ⇔ 255	0–100%
19	Lime 2	000 ⇔ 255	0–100%
20	Fijn Lime 2	000 ⇔ 255	0–100%
21	Rood 3	000 ⇔ 255	0–100%
22	Fijn rood 3	000 ⇔ 255	0–100%
23	Groen 3	000 ⇔ 255	0–100%
24	Fijn groen 3	000 ⇔ 255	0–100%
25	Blauw 3	000 ⇔ 255	0–100%
26	Fijn blauw 3	000 ⇔ 255	0–100%
27	Amber 3	000 ⇔ 255	0–100%
28	Fijn amber 3	000 ⇔ 255	0–100%
29	Lime 3	000 ⇔ 255	0–100%
30	Fijn Lime 3	000 ⇔ 255	0–100%
31	Rood 4	000 ⇔ 255	0–100%
32	Fijn rood 4	000 ⇔ 255	0–100%
33	Groen 4	000 ⇔ 255	0–100%
34	Fijn groen 4	000 ⇔ 255	0–100%
35	Blauw 4	000 ⇔ 255	0–100%
36	Fijn blauw 4	000 ⇔ 255	0–100%
37	Amber 4	000 ⇔ 255	0–100%
38	Fijn amber 4	000 ⇔ 255	0–100%
39	Lime 4	000 ⇔ 255	0–100%
40	Fijn Lime 4	000 ⇔ 255	0–100%
41	Rood 5	000 ⇔ 255	0–100%
42	Fijn rood 5	000 ⇔ 255	0–100%
43	Groen 5	000 ⇔ 255	0–100%
44	Fijn groen 5	000 ⇔ 255	0–100%
45	Blauw 5	000 ⇔ 255	0–100%
46	Fijn blauw 5	000 ⇔ 255	0–100%
47	Amber 5	000 ⇔ 255	0–100%
Kanaal	Functie	Waarde	Percentage/Instelling
48 Fijn amber 5 000 ⇌ 255 0–100%
49 Lime 5 000 ⇌ 255 0–100%
50 Fijn Lime 5 000 ⇌ 255 0–100%
51 Rood 6 000 ⇌ 255 0–100%
52 Fijn rood 6 000 ⇌ 255 0–100%
53 Groen 6 000 ⇌ 255 0–100%
54 Fijn groen 6 000 ⇌ 255 0–100%
55 Blauw 6 000 ⇌ 255 0–100%
56 Fijn blauw 6 000 ⇌ 255 0–100%
57 Amber 6 000 ⇌ 255 0–100%
58 Fijn amber 6 000 ⇌ 255 0–100%
59 Lime 6 000 ⇌ 255 0–100%
60 Fijn Lime 6 000 ⇌ 255 0–100%
61 Rood 7 000 ⇌ 255 0–100%
62 Fijn rood 7 000 ⇌ 255 0–100%
63 Groen 7 000 ⇌ 255 0–100%
64 Fijn groen 7 000 ⇌ 255 0–100%
65 Blauw 7 000 ⇌ 255 0–100%
66 Fijn blauw 7 000 ⇌ 255 0–100%
67 Amber 7 000 ⇌ 255 0–100%
68 Fijn amber 7 000 ⇌ 255 0–100%
69 Lime 7 000 ⇌ 255 0–100%
70 Fijn Lime 7 000 ⇌ 255 0–100%
71 Rood 8 000 ⇌ 255 0–100%
72 Fijn rood 8 000 ⇌ 255 0–100%
73 Groen 8		000 ⇌ 255	0–100%
74 Fijn groen 8 000 ⇌ 255 0–100%
75 Blauw 8 000 ⇌ 255 0–100%
76 Fijn blauw 8 000 ⇌ 255 0–100%
77 Amber 8 000 ⇌ 255 0–100%
78 Fijn amber 8 000 ⇌ 255 0–100%
79 Lime 8 000 ⇌ 255 0–100%
80 Fijn Lime 8 000 ⇌ 255 0–100%
81 Rood 9 000 ⇌ 255 0–100%
82 Fijn rood 9 000 ⇌ 255 0–100%
83 Groen 9 000 ⇌ 255 0–100%
84 Fijn groen 9 000 ⇌ 255 0–100%
85 Blauw 9 000 ⇌ 255 0–100%
86 Fijn blauw 9 000 ⇌ 255 0–100%
87 Amber 9 000 ⇌ 255 0–100%
88 Fijn amber 9 000 ⇌ 255 0–100%
89 Lime 9 000 ⇌ 255 0–100%
90 Fijn Lime 9 000 ⇌ 255 0–100%
91 Rood 10 000 ⇌ 255 0–100%
92 Fijn rood 10 000 ⇌ 255 0–100%
93 Groen 10 000 ⇌ 255 0–100%
94 Fijn groen 10 000 ⇌ 255 0–100%
95 Blauw 10 000 ⇌ 255 0–100%
96	Fijn blauw 10	000 ⇌ 255	0–100%
97	Amber 10	000 ⇌ 255	0–100%
98 Fijn amber 10	000	⇔ 255	0–100%
99	Lime 10	000 ⇌ 255	0–100%
100	Fijn Lime 10	000 ⇌ 255	0–100%

10-cel RGBAL EXT 83CH

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇌ 255 0–100%
2 Fijne dimmer 000 ⇌ 255 0–100%
3 Rood 1 000 ⇌ 255 0–100%
4	G r o e	n	1	000 ⇌ 255 0–100%
5 Blauw 1 000 ⇌ 255 0–100%
6	A m b e	r	1	000 ⇌ 255 0–100%
7	L i m e	1	000 ⇌ 255 0–100%
8	Virtueel kleurenwiel 1	000 ⇌ 255	Raadpleeg de sectie Kleurenkaart
9	Kleurtemperatuur 1	000 ⇌ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
10	Stroboscoop 1	000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam bis snel
11	Rood 2	000 ⇌ 255	0–100%
12	Groen 2	000 ⇌ 255	0–100%
13	Blauw 2	000 ⇌ 255	0–100%
14	Amber 2	000 ⇌ 255	0–100%
15	Lime 2	000 ⇌ 255	0–100%
16	Virtueel kleurenwiel 2	000 ⇌ 255	Raadpleeg de sectie Kleurenkaart
17	Kleurtemperatuur 2	000 ⇌ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
18	Stroboscoop 2	000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam bis snel
19	Rood 3	000 ⇌ 255	0–100%
20	Groen 3	000 ⇌ 255	0–100%
21	Blauw 3	000 ⇌ 255	0–100%
22	Amber 3	000 ⇌ 255	0–100%
23	Lime 3	000 ⇌ 255	0–100%
24	Virtueel kleurenwiel 3	000 ⇌ 255	Raadpleeg de sectie Kleurenkaart
25	Kleurtemperatuur 3	000 ⇌ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
26	Stroboscoop 3	000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam bis snel
27	Rood 4	000 ⇌ 255	0–100%
28	Groen 4	000 ⇌ 255	0–100%
29	Blauw 4	000 ⇌ 255	0–100%
30	Amber 4	000 ⇌ 255	0–100%
31	Lime 4	000 ⇌ 255	0–100%
32	Virtueel kleurenwiel 4	000 ⇌ 255	Raadpleeg de sectie Kleurenkaart
33	Kleurtemperatuur 4	000 ⇌ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
34	Stroboscoop 4	000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam bis snel
35	Rood 5	000 ⇌ 255	0–100%
36	Groen 5	000 ⇌ 255	0–100%
37	Blauw 5	000 ⇌ 255	0–100%
38	Amber 5	000 ⇌ 255	0–100%
39	Lime 5	000 ⇌ 255	0–100%
40	Virtueel kleurenwiel 5	000 ⇌ 255	Raadpleeg de sectie Kleurenkaart
41	Kleurtemperatuur 5	000 ⇌ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
42	Stroboscoop 5	000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam bis snel
43	Rood 6	000 ⇌ 255	0–100%
44	Groen 6	000 ⇌ 255	0–100%
45	Blauw 6	000 ⇌ 255	0–100%
46	Amber 6	000 ⇌ 255	0–100%
47	Lime 6	000 ⇌ 255	0–100%
48	Virtueel kleurenwiel 6	000 ⇌ 255	Raadpleeg de sectie Kleurenkaart
49	Kleurtemperatuur 6	000 ⇌ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
Kanaal	Functie	Waarde	Percentage/Instelling
50 Stroboscoop 6		000 ⇔ 010011 ⇔ 255	Geen functieStroboscoop, langzaam bis snel
51 Rood 7 000 ⇔ 255 0–100%
52 Groen 7 000 ⇔ 255 0–100%
53 Blauw 7 000 ⇔ 255 0–100%
54 Amber 7 000 ⇔ 255 0–100%
55 Lime 7 000 ⇔ 255 0–100%
56	Virtueel kleurenwiel 7	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
57	Kleurtemperatuur 7	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
58 Stroboscoop 7		000 ⇔ 010011 ⇔ 255	Geen functieStroboscoop, langzaam bis snel
59 Rood 8 000 ⇔ 255 0–100%
60 Groen 8 000 ⇔ 255 0–100%
61 Blauw 8 000 ⇔ 255 0–100%
62 Amber 8 000 ⇔ 255 0–100%
63 Lime 8 000 ⇔ 255 0–100%
64	Virtueel kleurenwiel 8	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
65	Kleurtemperatuur 8	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
66 Stroboscoop 8		000 ⇔ 010011 ⇔ 255	Geen functieStroboscoop, langzaam bis snel
67 Rood 9 000 ⇔ 255 0–100%
68 Groen 9 000 ⇔ 255 0–100%
69 Blauw 9 000 ⇔ 255 0–100%
70 Amber 9 000 ⇔ 255 0–100%
71 Lime 9 000 ⇔ 255 0–100%
72	Virtueel kleurenwiel 9	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
73	Kleurtemperatuur 9	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
74 Stroboscoop 9		000 ⇔ 010011 ⇔ 255	Geen functieStroboscoop, langzaam bis snel
75 Rood 10 000 ⇔ 255 0–100%
76 Groen 10 000 ⇔ 255 0–100%
77 Blauw 10 000 ⇔ 255 0–100%
78 Amber 10 000 ⇔ 255 0–100%
79 Lime 10 000 ⇔ 255 0–100%
80	Virtueel kleurenwiel 10	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
81	Kleurtemperatuur 10	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
82 Stroboscoop 10		000 ⇔ 010011 ⇔ 255	Geen functieStroboscoop, langzaam bis snel
83 Stroboscoop alle		000 ⇔ 010011 ⇔ 255	Geen functieStroboscoop, langzaam bis snel

10-cel RGBA EXT 73CH

Kanaal	Functie	Waarde	Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Fijne dimmer	000 ⇔ 255	0–100%
3	Rood 1	000 ⇔ 255	0–100%
4	Groen 1	000 ⇔ 255	0–100%
5	Blauw 1	000 ⇔ 255	0–100%
6	Amber 1	000 ⇔ 255	0–100%
7	Virtueel kleurenwiel 1	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
8	Kleurtemperatuur 1	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
9	Stroboscoop 1	000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
10 Rood 2 000 ⇔ 255 0–100%
11	Groen 2	000 ⇔ 255	0–100%
Kanaal Functie Waarde Percentage/Instelling
12 Blauw 2 000 ⇔ 255 0–100%
13 Amber 2 000 ⇔ 255 0–100%
14	Virtueel kleurenwiel 2	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
15	Kleurtemperatuur 2	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
16 Stroboscoop 2		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
17 Rood 3 000 ⇔ 255 0–100%
18 Groen 3 000 ⇔ 255 0–100%
19 Blauw 3 000 ⇔ 255 0–100%
20 Amber 3 000 ⇔ 255 0–100%
21	Virtueel kleurenwiel 3	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
22	Kleurtemperatuur 3	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
23 Stroboscoop 3		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
24 Rood 4 000 ⇔ 255 0–100%
25 Groen 4 000 ⇔ 255 0–100%
26 Blauw 4 000 ⇔ 255 0–100%
27 Amber 4 000 ⇔ 255 0–100%
28	Virtueel kleurenwiel 4	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
29	Kleurtemperatuur 4	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
30 Stroboscoop 4		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
31 Rood 5 000 ⇔ 255 0–100%
32 Groen 5 000 ⇔ 255 0–100%
33 Blauw 5 000 ⇔ 255 0–100%
34 Amber 5 000 ⇔ 255 0–100%
35	Virtueel kleurenwiel 5	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
36	Kleurtemperatuur 5	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
37 Stroboscoop 5		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
38 Rood 6 000 ⇔ 255 0–100%
39 Groen 6 000 ⇔ 255 0–100%
40 Blauw 6 000 ⇔ 255 0–100%
41 Amber 6 000 ⇔ 255 0–100%
42	Virtueel kleurenwiel 6	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
43	Kleurtemperatuur 6	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
44 Stroboscoop 6		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
45 Rood 7 000 ⇔ 255 0–100%
46 Groen 7 000 ⇔ 255 0–100%
47 Blauw 7 000 ⇔ 255 0–100%
48 Amber 7 000 ⇔ 255 0–100%
49	Virtueel kleurenwiel 7	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
50	Kleurtemperatuur 7	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
51 Stroboscoop 7		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
52 Rood 8 000 ⇔ 255 0–100%
53 Groen 8 000 ⇔ 255 0–100%
54 Blauw 8 000 ⇔ 255 0–100%
55 Amber 8 000 ⇔ 255 0–100%
56	Virtueel kleurenwiel 8	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
57	Kleurtemperatuur 8	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
58 Stroboscoop 8		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
59 Rood 9 000 ⇔ 255 0–100%
60 Groen 9 000 ⇔ 255 0–100%
Kanaal	Functie	Waarde	Percentage/Instelling
61 Blauw 9 000 ⇌ 255 0–100%
62 Amber 9 000 ⇌ 255 0–100%
63	Virtueel kleurenwiel 9	000 ⇌ 255	Raadpleeg de sectie Kleurenkaart
64	Kleurtemperatuur 9	000 ⇌ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
65 Stroboscoop 9		000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam bis snel
66 Rood 10 000 ⇌ 255 0–100%
67 Groen 10 000 ⇌ 255 0–100%
68 Blauw 10 000 ⇌ 255 0–100%
69 Amber 10 000 ⇌ 255 0–100%
70	Virtueel kleurenwiel 10	000 ⇌ 255	Raadpleeg de sectie Kleurenkaart
71	Kleurtemperatuur 10	000 ⇌ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
72 Stroboscoop 10		000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam bis snel
73 Stroboscoop alle		000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam bis snel

10-cel RGB EXT 63CH

Kanaal	Functie	Waarde	Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Fijne dimmer	000 ⇔ 255	0–100%
3	Rood 1	000 ⇔ 255	0–100%
4	Groen 1	000 ⇔ 255	0–100%
5	Blauw 1	000 ⇔ 255	0–100%
6	Virtueel kleurenwiel 1	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
7	Kleurtemperatuur 1	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
8	Stroboscoop 1	000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
9	Rood 2	000 ⇔ 255	0–100%
10 Groen 2 000 ⇔ 255 0–100%
11	Blauw 2	000 ⇔ 255	0–100%
12	Virtueel kleurenwiel 2	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
13	Kleurtemperatuur 2	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
14 Stroboscoop 2		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
15	Rood 3	000 ⇔ 255	0–100%
16 Groen 3 000 ⇔ 255 0–100%
17 Blauw 3 000 ⇔ 255 0–100%
18	Virtueel kleurenwiel 3	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
19	Kleurtemperatuur 3	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
20 Stroboscoop 3		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
21	Rood 4	000 ⇔ 255	0–100%
22 Groen 4 000 ⇔ 255 0–100%
23 Blauw 4 000 ⇔ 255 0–100%
24	Virtueel kleurenwiel 4	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
25	Kleurtemperatuur 4	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
26 Stroboscoop 4		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
27	Rood 5	000 ⇔ 255	0–100%
28 Groen 5 000 ⇔ 255 0–100%
29 Blauw 5 000 ⇔ 255 0–100%
30	Virtueel kleurenwiel 5	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
31	Kleurtemperatuur 5	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
32 Stroboscoop 5		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
33 Rood 6 000 ⇔ 255 0–100%
34 Groen 6 000 ⇔ 255 0–100%
35 Blauw 6 000 ⇔ 255 0–100%
36	Virtueel kleurenwiel 6	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
37	Kleurtemperatuur 6	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
38 Stroboscoop 6		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
39 Rood 7 000 ⇔ 255 0–100%
40 Groen 7 000 ⇔ 255 0–100%
41 Blauw 7 000 ⇔ 255 0–100%
42	Virtueel kleurenwiel 7	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
43	Kleurtemperatuur 7	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
44 Stroboscoop 7		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
45 Rood 8 000 ⇔ 255 0–100%
46 Groen 8 000 ⇔ 255 0–100%
47 Blauw 8 000 ⇔ 255 0–100%
48	Virtueel kleurenwiel 8	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
49	Kleurtemperatuur 8	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
50 Stroboscoop 8		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
51 Rood 9 000 ⇔ 255 0–100%
52 Groen 9 000 ⇔ 255 0–100%
53 Blauw 9 000 ⇔ 255 0–100%
54	Virtueel kleurenwiel 9	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
55	Kleurtemperatuur 9	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
56 Stroboscoop 9		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
57 Rood 10 000 ⇔ 255 0–100%
58 Groen 10 000 ⇔ 255 0–100%
59 Blauw 10 000 ⇔ 255 0–100%
60	Virtueel kleurenwiel 10	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
61	Kleurtemperatuur 10	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
62 Stroboscoop 10		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
63 Stroboscoop alle		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel

10-cel RGBAL 50CH

Kanaal	Functie	Waarde	Percentage/Instelling
1 Rood	1 000 ⇔ 255 0–100%
2	Groen 1	000 ⇔ 255	0–100%
3	Blauw 1	000 ⇔ 255	0–100%
4	Amber 1	000 ⇔ 255	0–100%
5	Lime 1	000 ⇔ 255	0–100%
6 Rood	2 000 ⇔ 255 0–100%
7	Groen 2	000 ⇔ 255	0–100%
8	Blauw 2	000 ⇔ 255	0–100%
9	Amber 2	000 ⇔ 255	0–100%
10	Lime 2	000 ⇔ 255	0–100%
11	Rood 3	000 ⇔ 255	0–100%
12 Groen	3 000 ⇔ 255 0–100%
13 Blauw	3 000 ⇔ 255 0–100%

Kanaal Functie Waarde Percentage/Instelling
14 Amber 3 000 ⇌ 255 0–100%
15 Lime 3 000 ⇌ 255 0–100%
16 Rood 4 000 ⇌ 255 0–100%
17 Groen 4 000 ⇌ 255 0–100%
18 Blauw 4 000 ⇌ 255 0–100%
19 Amber 4 000 ⇌ 255 0–100%
20 Lime 4 000 ⇌ 255 0–100%
21 Rood 5 000 ⇌ 255 0–100%
22 Groen 5 000 ⇌ 255 0–100%
23 Blauw 5 000 ⇌ 255 0–100%
24 Amber 5 000 ⇌ 255 0–100%
25 Lime 5 000 ⇌ 255 0–100%
26 Rood 6 000 ⇌ 255 0–100%
27 Groen 6 000 ⇌ 255 0–100%
28 Blauw 6 000 ⇌ 255 0–100%
29 Amber 6 000 ⇌ 255 0–100%
30 Lime 6 000 ⇌ 255 0–100%
31 Rood 7 000 ⇌ 255 0–100%
32 Groen 7 000 ⇌ 255 0–100%
33 Blauw 7 000 ⇌ 255 0–100%
34 Amber 7 000 ⇌ 255 0–100%
35 Lime 7 000 ⇌ 255 0–100%
36 Rood 8 000 ⇌ 255 0–100%
37 Groen 8 000 ⇌ 255 0–100%
38 Blauw 8 000 ⇌ 255 0–100%
39 Amber 8	000 ⇌ 255 0–100%
40 Lime 8 000 ⇌ 255 0–100%
41 Rood 9 000 ⇌ 255 0–100%
42 Groen 9 000 ⇌ 255 0–100%
43 Blauw 9 000 ⇌ 255 0–100%
44 Amber 9 000 ⇌ 255 0–100%
45 Lime 9 000 ⇌ 255 0–100%
46 Rood 10 000 ⇌ 255 0–100%
47 Groen 10 000 ⇌ 255 0–100%
48 Blauw 10 000 ⇌ 255 0–100%
49 Amber 10 000 ⇌ 255 0–100%
50 Lime 10 000 ⇌ 255 0–100%

10-cel RGBA 40CH

Kanaal Functie Waarde Percentage/Instelling
1	Rood 1	000 ⇔ 255	0–100%
2	Groen 1	000 ⇔ 255	0–100%
3	Blauw 1	000 ⇔ 255	0–100%
4	Amber 1	000 ⇔ 255	0–100%
5	Rood 2	000 ⇔ 255	0–100%
6	Groen 2	000 ⇔ 255	0–100%
7	Blauw 2	000 ⇔ 255	0–100%
8	Amber 2	000 ⇔ 255	0–100%
9	Rood 3	000 ⇔ 255	0–100%
10 Groen 3 000 ⇔ 255 0–100%
11	Blauw 3	000 ⇔ 255	0–100%
12 Amber 3 000 ⇔ 255 0–100%
13 Rood 4 000 ⇔ 255 0–100%
14 Groen 4 000 ⇔ 255 0–100%
15 Blauw 4 000 ⇔ 255 0–100%

Kanaal Functie Waarde Percentage/Instelling
16 Amber 4 000 ⇔ 255 0–100%
17 Rood 5 000 ⇔ 255 0–100%
18 Groen 5 000 ⇔ 255 0–100%
19 Blauw 5 000 ⇔ 255 0–100%
20 Amber 5 000 ⇔ 255 0–100%
21 Rood 6 000 ⇔ 255 0–100%
22 Groen 6 000 ⇔ 255 0–100%
23 Blauw 6 000 ⇔ 255 0–100%
24 Amber 6 000 ⇔ 255 0–100%
25 Rood 7 000 ⇔ 255 0–100%
26 Groen 7 000 ⇔ 255 0–100%
27 Blauw 7 000 ⇔ 255 0–100%
28 Amber 7 000 ⇔ 255 0–100%
29 Rood 8 000 ⇔ 255 0–100%
30 Groen 8 000 ⇔ 255 0–100%
31 Blauw 8 000 ⇔ 255 0–100%
32 Amber 8 000 ⇔ 255 0–100%
33 Rood 9 000 ⇔ 255 0–100%
34 Groen 9 000 ⇔ 255 0–100%
35 Blauw 9 000 ⇔ 255 0–100%
36 Amber 9 000 ⇔ 255 0–100%
37 Rood 10 000 ⇔ 255 0–100%
38 Groen 10 000 ⇔ 255 0–100%
39 Blauw 10 000 ⇔ 255 0–100%
40 Amber 10 000 ⇔ 255 0–100%

10-cel RGB 30CH

Kanaal Functie Waarde Percentage/Instelling
1 Rood	1 000 ⇔ 255 0–100%
2	Groen 1	000 ⇔ 255	0–100%
3 Blauw	1 000 ⇔ 255 0–100%
4 Rood	2 000 ⇔ 255 0–100%
5	Groen 2	000 ⇔ 255	0–100%
6 Blauw	2 000 ⇔ 255 0–100%
7 Rood	3 000 ⇔ 255 0–100%
8	Groen 3	000 ⇔ 255	0–100%
9 Blauw	3 000 ⇔ 255 0–100%
10 Rood	4 000 ⇔ 255 0–100%
11	Groen 4	000 ⇔ 255	0–100%
12 Blauw	4 000 ⇔ 255 0–100%
13 Rood	5 000 ⇔ 255 0–100%
14 Groen	5 000 ⇔ 255 0–100%
15 Blauw	5 000 ⇔ 255 0–100%
16 Rood	6 000 ⇔ 255 0–100%
17 Groen	6 000 ⇔ 255 0–100%
18 Blauw	6 000 ⇔ 255 0–100%
19 Rood	7 000 ⇔ 255 0–100%
20 Groen	7 000 ⇔ 255 0–100%
21 Blauw	7 000 ⇔ 255 0–100%
22 Rood	8 000 ⇔ 255 0–100%
23 Groen	8 000 ⇔ 255 0–100%
24 Blauw	8 000 ⇔ 255 0–100%
25 Rood	9 000 ⇔ 255 0–100%
26 Groen	9 000 ⇔ 255 0–100%
27 Blauw	9 000 ⇔ 255 0–100%

Kanaal Functie Waarde Percentage/Instelling
28 Rood 10 000 ⇔ 255 0–100%
29 Groen 10 000 ⇔ 255 0–100%
30 Blauw 10 000 ⇔ 255 0–100%

10-cel HSV 30CH

Kanaal Functie Waarde Percentage/Instelling
1	T i n t	1	000 ⇌ 255 0–100%
2 Verzadiging 1 000 ⇌ 255 0–100%
3 Waarde 1 000 ⇌ 255 0–100%
4	T i n t	2	000 ⇌ 255 0–100%
5 Verzadiging 2 000 ⇌ 255 0–100%
6 Waarde 2 000 ⇌ 255 0–100%
7	T i n t	3	000 ⇌ 255 0–100%
8 Verzadiging 3 000 ⇌ 255 0–100%
9 Waarde 3 000 ⇌ 255 0–100%
10	Tint 4	000 ⇌ 255	0–100%
11	Verzadiging 4	000 ⇌ 255	0–100%
12 Waarde 4 000 ⇌ 255 0–100%
13	Tint 5	000 ⇌ 255	0–100%
14	Verzadiging 5	000 ⇌ 255	0–100%
15 Waarde 5 000 ⇌ 255 0–100%
16	Tint 6	000 ⇌ 255	0–100%
17	Verzadiging 6	000 ⇌ 255	0–100%
18 Waarde 6 000 ⇌ 255 0–100%
19	Tint 7	000 ⇌ 255	0–100%
20	Verzadiging 7	000 ⇌ 255	0–100%
21 Waarde 7 000 ⇌ 255 0–100%
22	Tint 8	000 ⇌ 255	0–100%
23	Verzadiging 8	000 ⇌ 255	0–100%
24 Waarde 8 000 ⇌ 255 0–100%
25	Tint 9	000 ⇌ 255	0–100%
26	Verzadiging 9	000 ⇌ 255	0–100%
27 Waarde 9 000 ⇌ 255 0–100%
28	Tint 10	000 ⇌ 255	0–100%
29	Verzadiging 10	000 ⇌ 255	0–100%
30	Waarde 10	000 ⇌ 255	0–100%

5-cel DMX-waarden

Kanaal Functie Waarde Percentage/Instelling
1	Dimmer	000 ⇌ 255	0–100%
2	Fijne dimmer	000 ⇌ 255	0–100%
3	Rood 1	000 ⇌ 255	0–100%
4	Fijn rood 1	000 ⇌ 255	0–100%
5	Groen 1	000 ⇌ 255	0–100%
6	Fijn groen 1	000 ⇌ 255	0–100%
7	Blauw 1	000 ⇌ 255	0–100%
8	Fijn blauw 1	000 ⇌ 255	0–100%
9	Amber 1	000 ⇌ 255	0–100%
10	Fijn amber 1	000 ⇌ 255	0–100%
11	Lime 1	000 ⇌ 255	0–100%
12	Fijn Lime 1	000 ⇌ 255	0–100%
13	Virtueel kleurenwiel 1	000 ⇌ 255	Raadpleeg de sectie Kleurenkaart
14	Kleurtemperatuur 1	000 ⇌ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
Kanaal	Functie	Waarde	Percentage/Instelling
15 Stroboscoop 1		000 ⇔ 010Geen functie011 ⇔ 255Stroboscoop, langzaam bis snel
16 Rood 2 000 ⇔ 255 0–100%
17 Fijn rood 2 000 ⇔ 255 0–100%
18 Groen 2 000 ⇔ 255 0–100%
19 Fijn groen 2 000 ⇔ 255 0–100%
20 Blauw 2 000 ⇔ 255 0–100%
21 Fijn blauw 2 000 ⇔ 255 0–100%
22 Amber 2 000 ⇔ 255 0–100%
23 Fijn amber 2 000 ⇔ 255 0–100%
24 Lime 2 000 ⇔ 255 0–100%
25 Fijn Lime 2 000 ⇔ 255 0–100%
26	Virtueel kleurenwiel 2	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
27	Kleurtemperatuur 2	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
28 Stroboscoop 2		000 ⇔ 010Geen functie011 ⇔ 255Stroboscoop, langzaam bis snel
29 Rood 3 000 ⇔ 255 0–100%
30 Fijn rood 3 000 ⇔ 255 0–100%
31 Groen 3 000 ⇔ 255 0–100%
32 Fijn groen 3 000 ⇔ 255 0–100%
33 Blauw 3 000 ⇔ 255 0–100%
34 Fijn blauw 3 000 ⇔ 255 0–100%
35 Amber 3 000 ⇔ 255 0–100%
36 Fijn amber 3 000 ⇔ 255 0–100%
37 Lime 3 000 ⇔ 255 0–100%
38 Fijn Lime 3 000 ⇔ 255 0–100%
39	Virtueel kleurenwiel 3	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
40	Kleurtemperatuur 3	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
41 Stroboscoop 3		000 ⇔ 010Geen functie011 ⇔ 255Stroboscoop, langzaam bis snel
42 Rood 4 000 ⇔ 255 0–100%
43 Fijn rood 4 000 ⇔ 255 0–100%
44 Groen 4 000 ⇔ 255 0–100%
45 Fijn groen 4 000 ⇔ 255 0–100%
46 Blauw 4 000 ⇔ 255 0–100%
47 Fijn blauw 4 000 ⇔ 255 0–100%
48 Amber 4 000 ⇔ 255 0–100%
49 Fijn amber 4 000 ⇔ 255 0–100%
50 Lime 4 000 ⇔ 255 0–100%
51 Fijn Lime 4 000 ⇔ 255 0–100%
52	Virtueel kleurenwiel 4	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
53	Kleurtemperatuur 4	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
54 Stroboscoop 4		000 ⇔ 010Geen functie011 ⇔ 255Stroboscoop, langzaam bis snel
55 Rood 5 000 ⇔ 255 0–100%
56 Fijn rood 5 000 ⇔ 255 0–100%
57 Groen 5 000 ⇔ 255 0–100%
58 Fijn groen 5 000 ⇔ 255 0–100%
59 Blauw 5 000 ⇔ 255 0–100%
60 Fijn blauw 5 000 ⇔ 255 0–100%
61 Amber 5 000 ⇔ 255 0–100%
62 Fijn amber 5 000 ⇔ 255 0–100%
63 Lime 5 000 ⇔ 255 0–100%
64 Fijn Lime 5 000 ⇔ 255 0–100%
65	Virtueel kleurenwiel 5	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
66	Kleurtemperatuur 5	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
67 Stroboscoop 5		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
68 Stroboscoop alle		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
69 Kleur macro's		000 ⇔ 015	Geen functie
		016 ⇔ 255	Kleur macro's
70 Dimmersnelheid		000 ⇔ 051	Voorinstelling van de dimmersnelheid vanaf het displaymenu
		052 ⇔ 101	Lineaire dimmer
		102 ⇔ 152	Niet-lineaire dimcurve 1 (snelst)
		153 ⇔ 203	Niet-lineaire dimcurve 2
		204 ⇔ 255	Niet-lineaire dimcurve 3 (langzaamst)

Kanaal	Functie	Waarde	Percentage/Instelling
1 Rood 1 000 ⇌ 255 0–100%
2 Fijn rood 1 000 ⇌ 255 0–100%
3	G r o e	n	1 000 ⇌ 255 0–100%
4 Fijn groen 1 000 ⇌ 255 0–100%
5	B l a u	w	1 000 ⇌ 255 0–100%
6	Fijn blauw 1	000 ⇌ 255	0–100%
7	Amber 1	000 ⇌ 255	0–100%
8	Fijn amber 1	000 ⇌ 255	0–100%
9	Lime 1	000 ⇌ 255	0–100%
10	Fijn Lime 1	000 ⇌ 255	0–100%
11	Rood 2	000 ⇌ 255	0–100%
12 Fijn rood 2 000 ⇌ 255 0–100%
13	Groen 2	000 ⇌ 255	0–100%
14 Fijn groen 2 000 ⇌ 255 0–100%
15	Blauw 2	000 ⇌ 255	0–100%
16	Fijn blauw 2	000 ⇌ 255	0–100%
17	Amber 2	000 ⇌ 255	0–100%
18	Fijn amber 2	000 ⇌ 255	0–100%
19	Lime 2	000 ⇌ 255	0–100%
20	Fijn Lime 2	000 ⇌ 255	0–100%
21 Rood 3 000 ⇌ 255 0–100%
22 Fijn rood 3 000 ⇌ 255 0–100%
23	Groen 3	000 ⇌ 255	0–100%
24 Fijn groen 3 000 ⇌ 255 0–100%
25	Blauw 3	000 ⇌ 255	0–100%
26	Fijn blauw 3	000 ⇌ 255	0–100%
27	Amber 3	000 ⇌ 255	0–100%
28	Fijn amber 3	000 ⇌ 255	0–100%
29	Lime 3	000 ⇌ 255	0–100%
30	Fijn Lime 3	000 ⇌ 255	0–100%
31 Rood 4 000 ⇌ 255 0–100%
32 Fijn rood 4 000 ⇌ 255 0–100%
33	Groen 4	000 ⇌ 255	0–100%
34 Fijn groen 4 000 ⇌ 255 0–100%
35	Blauw 4	000 ⇌ 255	0–100%
36	Fijn blauw 4	000 ⇌ 255	0–100%
37	Amber 4	000 ⇌ 255	0–100%
38	Fijn amber 4	000 ⇌ 255	0–100%
39	Lime 4	000 ⇌ 255	0–100%
40	Fijn Lime 4	000 ⇌ 255	0–100%
41 Rood 5 000 ⇌ 255 0–100%

Kanaal Functie Waarde Percentage/Instelling
42 Fijn rood 5 000 ⇔ 255 0–100%
43 Groen 5 000 ⇔ 255 0–100%
44 Fijn groen 5 000 ⇔ 255 0–100%
45 Blauw 5 000 ⇔ 255 0–100%
46 Fijn blauw 5 000 ⇔ 255 0–100%
47 Amber 5 000 ⇔ 255 0–100%
48 Fijn amber 5 000 ⇔ 255 0–100%
49 Lime 5 000 ⇔ 255 0–100%
50 Fijn Lime 5 000 ⇔ 255 0–100%

5-cel RGBAL EXT 43CH

Kanaal Functie Waarde Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Fijne dimmer	000 ⇔ 255	0–100%
3	Rood 1	000 ⇔ 255	0–100%
4	Groen 1	000 ⇔ 255	0–100%
5	Blauw 1	000 ⇔ 255	0–100%
6	Amber 1	000 ⇔ 255	0–100%
7	Lime 1	000 ⇔ 255	0–100%
8	Virtueel kleurenwiel 1	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
9	Kleurtemperatuur 1	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
10 Stroboscoop 1		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
11	Rood 2	000 ⇔ 255	0–100%
12 Groen 2 000 ⇔ 255 0–100%
13 Blauw 2 000 ⇔ 255 0–100%
14 Amber 2 000 ⇔ 255 0–100%
15 Lime 2 000 ⇔ 255 0–100%
16	Virtueel kleurenwiel 2	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
17	Kleurtemperatuur 2	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
18 Stroboscoop 2		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
19	Rood 3	000 ⇔ 255	0–100%
20 Groen 3 000 ⇔ 255 0–100%
21 Blauw 3 000 ⇔ 255 0–100%
22 Amber 3 000 ⇔ 255 0–100%
23 Lime 3 000 ⇔ 255 0–100%
24	Virtueel kleurenwiel 3	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
25	Kleurtemperatuur 3	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
26 Stroboscoop 3		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
27	Rood 4	000 ⇔ 255	0–100%
28 Groen 4 000 ⇔ 255 0–100%
29 Blauw 4 000 ⇔ 255 0–100%
30 Amber 4 000 ⇔ 255 0–100%
31 Lime 4 000 ⇔ 255 0–100%
32	Virtueel kleurenwiel 4	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
33	Kleurtemperatuur 4	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
34 Stroboscoop 4		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
35	Rood 5	000 ⇔ 255	0–100%
36 Groen 5 000 ⇔ 255 0–100%
37 Blauw 5 000 ⇔ 255 0–100%
38 Amber 5 000 ⇔ 255 0–100%
39 Lime 5 000 ⇔ 255 0–100%
Kanaal	Functie	Waarde	Percentage/Instelling
40	Virtueel kleurenwiel 5	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
41	Kleurtemperatuur 5	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
42 Stroboscoop 5		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
43 Stroboscoop alle		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel

5-cel RGBA EXT 38CH

Kanaal	Functie	Waarde	Percentage/Instelling
1 Dimmer 000 ⇌ 255 0–100%
2 Fijne	dimmer 000 ⇌ 255 0–100%
3 Rood 1 000 ⇌ 255 0–100%
4	Groen 1	000 ⇌ 255	0–100%
5	Blauw 1	000 ⇌ 255	0–100%
6	Amber 1	000 ⇌ 255	0–100%
7	Virtueel kleurenwiel 1	000 ⇌ 255	Raadpleeg de sectie Kleurenkaart
8	Kleurtemperatuur 1	000 ⇌ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
9 Stroboscoop 1		000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam bis snel
10 Rood 2 000 ⇌ 255 0–100%
11	Groen 2	000 ⇌ 255	0–100%
12	Blauw 2	000 ⇌ 255	0–100%
13	Amber 2	000 ⇌ 255	0–100%
14	Virtueel kleurenwiel 2	000 ⇌ 255	Raadpleeg de sectie Kleurenkaart
15	Kleurtemperatuur 2	000 ⇌ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
16 Stroboscoop 2		000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam bis snel
17 Rood 3 000 ⇌ 255 0–100%
18	Groen 3	000 ⇌ 255	0–100%
19	Blauw 3	000 ⇌ 255	0–100%
20	Amber 3	000 ⇌ 255	0–100%
21	Virtueel kleurenwiel 3	000 ⇌ 255	Raadpleeg de sectie Kleurenkaart
22	Kleurtemperatuur 3	000 ⇌ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
23 Stroboscoop 3		000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam bis snel
24 Rood 4 000 ⇌ 255 0–100%
25	Groen 4	000 ⇌ 255	0–100%
26	Blauw 4	000 ⇌ 255	0–100%
27	Amber 4	000 ⇌ 255	0–100%
28	Virtueel kleurenwiel 4	000 ⇌ 255	Raadpleeg de sectie Kleurenkaart
29	Kleurtemperatuur 4	000 ⇌ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
30 Stroboscoop 4		000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam bis snel
31 Rood 5 000 ⇌ 255 0–100%
32	Groen 5	000 ⇌ 255	0–100%
33	Blauw 5	000 ⇌ 255	0–100%
34	Amber 5	000 ⇌ 255	0–100%
35	Virtueel kleurenwiel 5	000 ⇌ 255	Raadpleeg de sectie Kleurenkaart
36	Kleurtemperatuur 5	000 ⇌ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
37 Stroboscoop 5		000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam bis snel
38 Stroboscoop alle		000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam bis snel

5-cel RGB EXT 33CH

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇌ 255 0–100%
2 Fijne dimmer 000 ⇌ 255 0–100%
3 Rood 1 000 ⇌ 255 0–100%
4	G r o e	n	1 000 ⇌ 255 0–100%
5 Blauw 1 000 ⇌ 255 0–100%
6	Virtueel kleurenwiel 1	000 ⇌ 255	Raadpleeg de sectie Kleurenkaart
7	Kleurtemperatuur 1	000 ⇌ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
8 Stroboscoop 1		000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam bis snel
9 Rood 2 000 ⇌ 255 0–100%
10	Groen 2	000 ⇌ 255	0–100%
11	Blauw 2	000 ⇌ 255	0–100%
12	Virtueel kleurenwiel 2	000 ⇌ 255	Raadpleeg de sectie Kleurenkaart
13	Kleurtemperatuur 2	000 ⇌ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
14	Stroboscoop 2	000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam bis snel
15	Rood 3	000 ⇌ 255	0–100%
16	Groen 3	000 ⇌ 255	0–100%
17	Blauw 3	000 ⇌ 255	0–100%
18	Virtueel kleurenwiel 3	000 ⇌ 255	Raadpleeg de sectie Kleurenkaart
19	Kleurtemperatuur 3	000 ⇌ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
20	Stroboscoop 3	000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam bis snel
21	Rood 4	000 ⇌ 255	0–100%
22	Groen 4	000 ⇌ 255	0–100%
23	Blauw 4	000 ⇌ 255	0–100%
24	Virtueel kleurenwiel 4	000 ⇌ 255	Raadpleeg de sectie Kleurenkaart
25	Kleurtemperatuur 4	000 ⇌ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
26	Stroboscoop 4	000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam bis snel
27	Rood 5	000 ⇌ 255	0–100%
28	Groen 5	000 ⇌ 255	0–100%
29	Blauw 5	000 ⇌ 255	0–100%
30	Virtueel kleurenwiel 5	000 ⇌ 255	Raadpleeg de sectie Kleurenkaart
31	Kleurtemperatuur 5	000 ⇌ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
32	Stroboscoop 5	000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam bis snel
33	Stroboscoop alle	000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam bis snel

5-cel RGBAL 25CH

Kanaal Functie Waarde Percentage/Instelling
1 Rood 1 000 ⇌ 255 0–100%
2	G r o e	n	1	000 ⇌ 255 0–100%
3 Blauw 1 000 ⇌ 255 0–100%
4	Amber 1	000 ⇌ 255	0–100%
5	Lime 1	000 ⇌ 255	0–100%
6 Rood 2 000 ⇌ 255 0–100%
7	G r o e	n	2	000 ⇌ 255 0–100%
8 Blauw 2 000 ⇌ 255 0–100%
9	Amber 2	000 ⇌ 255	0–100%
10	Lime 2	000 ⇌ 255	0–100%
11	Rood 3	000 ⇌ 255	0–100%
12	Groen 3	000 ⇌ 255	0–100%

Kanaal Functie Waarde Percentage/Instelling
13 Blauw 3 000 ⇌ 255 0–100%
14 Amber 3 000 ⇌ 255 0–100%
15 Lime 3 000 ⇌ 255 0–100%
16 Rood 4 000 ⇌ 255 0–100%
17 Groen 4 000 ⇌ 255 0–100%
18 Blauw 4 000 ⇌ 255 0–100%
19 Amber 4 000 ⇌ 255 0–100%
20 Lime 4 000 ⇌ 255 0–100%
21 Rood 5 000 ⇌ 255 0–100%
22 Groen 5 000 ⇌ 255 0–100%
23 Blauw 5 000 ⇌ 255 0–100%
24 Amber 5 000 ⇌ 255 0–100%
25 Lime 5 000 ⇌ 255 0–100%

5-cel RGBA 20CH

Kanaal Functie Waarde Percentage/Instelling
1 Rood 1 000 ⇌ 255 0–100%
2	G r o e		n	1	000 ⇌ 255 0–100%
3	B l a u		w	1	000 ⇌ 255 0–100%
4	A m b e		r	1	000 ⇌ 255 0–100%
5 Rood 2 000 ⇌ 255 0–100%
6	G r o e		n	2	000 ⇌ 255 0–100%
7	B l a u		w	2	000 ⇌ 255 0–100%
8	A m b e		r	2	000 ⇌ 255 0–100%
9 Rood 3 000 ⇌ 255 0–100%
10 Groen 3 000 ⇌ 255 0–100%
11	Blauw 3		000 ⇌ 255	0–100%
12 Amber 3 000 ⇌ 255 0–100%
13 Rood 4 000 ⇌ 255 0–100%
14 Groen 4 000 ⇌ 255 0–100%
15 Blauw 4 000 ⇌ 255 0–100%
16 Amber 4 000 ⇌ 255 0–100%
17 Rood 5 000 ⇌ 255 0–100%
18 Groen 5 000 ⇌ 255 0–100%
19 Blauw 5 000 ⇌ 255 0–100%
20 Amber 5 000 ⇌ 255 0–100%

5-cel RGB 15CH

Kanaal Functie Waarde Percentage/Instelling
1 Rood	1 000 ⇌ 255 0–100%
2	G r o e	n	1	000 ⇌ 255 0–100%
3	B l a u	w	1	000 ⇌ 255 0–100%
4 Rood	2 000 ⇌ 255 0–100%
5	G r o e	n	2	000 ⇌ 255 0–100%
6	B l a u	w	2	000 ⇌ 255 0–100%
7 Rood	3 000 ⇌ 255 0–100%
8	G r o e	n	3	000 ⇌ 255 0–100%
9	B l a u	w	3	000 ⇌ 255 0–100%
10 Rood	4 000 ⇌ 255 0–100%
11	Groen 4	000 ⇌ 255	0–100%
12 Blauw	4 000 ⇌ 255 0–100%
13 Rood	5 000 ⇌ 255 0–100%
14 Groen	5 000 ⇌ 255 0–100%
15 Blauw	5 000 ⇌ 255 0–100%

5-cel HSV 15CH

Kanaal Functie Waarde Percentage/Instelling
1	T i n t	1	000 ⇌ 255 0–100%
2 Verzadiging 1 000 ⇌ 255 0–100%
3 Waarde 1 000 ⇌ 255 0–100%
4	T i n t	2	000 ⇌ 255 0–100%
5 Verzadiging 2 000 ⇌ 255 0–100%
6 Waarde 2 000 ⇌ 255 0–100%
7	T i n t	3	000 ⇌ 255 0–100%
8 Verzadiging 3 000 ⇌ 255 0–100%
9 Waarde 3 000 ⇌ 255 0–100%
10 Tint 4 000 ⇌ 255 0–100%
11	Verzadiging 4	000 ⇌ 255	0–100%
12	Waarde 4	000 ⇌ 255	0–100%
13 Tint 5 000 ⇌ 255 0–100%
14	Verzadiging 5	000 ⇌ 255	0–100%
15	Waarde 5	000 ⇌ 255	0–100%

2-cel DMX-waarden

2-cel RGBAL FULL 31CH

Kanaal Functie Waarde Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Fijne dimmer	000 ⇔ 255	0–100%
3	Rood 1	000 ⇔ 255	0–100%
4	Fijn rood 1	000 ⇔ 255	0–100%
5	Groen 1	000 ⇔ 255	0–100%
6	Fijn groen 1	000 ⇔ 255	0–100%
7	Blauw 1	000 ⇔ 255	0–100%
8	Fijn blauw 1	000 ⇔ 255	0–100%
9	Amber 1	000 ⇔ 255	0–100%
10	Fijn amber 1	000 ⇔ 255	0–100%
11	Lime 1	000 ⇔ 255	0–100%
12	Fijn Lime 1	000 ⇔ 255	0–100%
13	Virtueel kleurenwiel 1	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
14	Kleurtemperatuur 1	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
15 Stroboscoop 1		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
16	Rood 2	000 ⇔ 255	0–100%
17	Fijn rood 2	000 ⇔ 255	0–100%
18	Groen 2	000 ⇔ 255	0–100%
19	Fijn groen 2	000 ⇔ 255	0–100%
20	Blauw 2	000 ⇔ 255	0–100%
21	Fijn blauw 2	000 ⇔ 255	0–100%
22	Amber 2	000 ⇔ 255	0–100%
23	Fijn amber 2	000 ⇔ 255	0–100%
24	Lime 2	000 ⇔ 255	0–100%
25	Fijn Lime 2	000 ⇔ 255	0–100%
26	Virtueel kleurenwiel 2	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
27	Kleurtemperatuur 2	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
28 Stroboscoop 2		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
29 Stroboscoop alle		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
30 Kleur macro's		000 ⇔ 015	Geen functie
		016 ⇔ 255	Kleur macro's
31 Dimmersnelheid		000 ⇔ 051052 ⇔ 101Lineaire dimmer102 ⇔ 152Niet-lineaire dimcurve 1 (snelst)153 ⇔ 203Niet-lineaire dimcurve 2204 ⇔ 255Niet-lineaire dimcurve 3 (langzaamst)	Voorinstelling van de dimmersnelheid vanaf het displaymenu

2-cel RGBAL Fine 20CH

Kanaal Functie Waarde Percentage/Instelling
1 Rood 1 000 ⇌ 255 0–100%
2 Fijn rood 1 000 ⇌ 255 0–100%
3	G r o e	n	1	000 ⇌ 255 0–100%
4 Fijn groen 1 000 ⇌ 255 0–100%
5	B l a u	w	1	000 ⇌ 255 0–100%
6 Fijn blauw 1 000 ⇌ 255 0–100%
7	Amber 1	000 ⇌ 255	0–100%
8	Fijn amber 1	000 ⇌ 255	0–100%
9	Lime 1	000 ⇌ 255	0–100%
10	Fijn Lime 1	000 ⇌ 255	0–100%
11	Rood 2	000 ⇌ 255	0–100%
12 Fijn rood 2 000 ⇌ 255 0–100%
13	Groen 2	000 ⇌ 255	0–100%
14 Fijn groen 2 000 ⇌ 255 0–100%
15	Blauw 2	000 ⇌ 255	0–100%
16	Fijn blauw 2	000 ⇌ 255	0–100%
17	Amber 2	000 ⇌ 255	0–100%
18	Fijn amber 2	000 ⇌ 255	0–100%
19	Lime 2	000 ⇌ 255	0–100%
20	Fijn Lime 2	000 ⇌ 255	0–100%

2-cel RGBAL EXT 19CH

Kanaal Functie Waarde Percentage/Instelling
1	Dimmer	000 ⇌ 255	0–100%
2	Fijne dimmer	000 ⇌ 255	0–100%
3 Rood 1 000 ⇌ 255 0–100%
4	Groen 1	000 ⇌ 255	0–100%
5	Blauw 1	000 ⇌ 255	0–100%
6	Amber 1	000 ⇌ 255	0–100%
7	Lime 1	000 ⇌ 255	0–100%
8	Virtueel kleurenwiel 1	000 ⇌ 255	Raadpleeg de sectie Kleurenkaart
9	Kleurtemperatuur 1	000 ⇌ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
10 Stroboscoop 1		000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam bis snel
11	Rood 2	000 ⇌ 255	0–100%
12	Groen 2	000 ⇌ 255	0–100%
13	Blauw 2	000 ⇌ 255	0–100%
14	Amber 2	000 ⇌ 255	0–100%
15	Lime 2	000 ⇌ 255	0–100%
16	Virtueel kleurenwiel 2	000 ⇌ 255	Raadpleeg de sectie Kleurenkaart
17	Kleurtemperatuur 2	000 ⇌ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
18 Stroboscoop 2		000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam bis snel
19 Stroboscoop alle		000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam bis snel

2-cel RGBA EXT 17CH

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇌ 255 0–100%
2 Fijne dimmer 000 ⇌ 255 0–100%
3 Rood 1 000 ⇌ 255 0–100%
4	G r o e	n	1	000 ⇌ 255 0–100%
5 Blauw 1 000 ⇌ 255 0–100%
6	A m b e	r	1	000 ⇌ 255 0–100%
7	Virtueel kleurenwiel 1	000 ⇌ 255	Raadpleeg de sectie Kleurenkaart
8	Kleurtemperatuur 1	000 ⇌ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
9 Stroboscoop 1		000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam bis snel
10	Rood 2	000 ⇌ 255	0–100%
11	Groen 2	000 ⇌ 255	0–100%
12	Blauw 2	000 ⇌ 255	0–100%
13	Amber 2	000 ⇌ 255	0–100%
14	Virtueel kleurenwiel 2	000 ⇌ 255	Raadpleeg de sectie Kleurenkaart
15	Kleurtemperatuur 2	000 ⇌ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
16	Stroboscoop 2	000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam bis snel
17	Stroboscoop alle	000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam bis snel

2-cel RGB EXT 15CH

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇔ 255 0–100%
2 Fijne dimmer 000 ⇔ 255 0–100%
3 Rood 1 000 ⇔ 255 0–100%
4	G r o e	n	1 000 ⇔ 255 0–100%
5 Blauw 1 000 ⇔ 255 0–100%
6	Virtueel kleurenwiel 1	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
7	Kleurtemperatuur 1	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
8 Stroboscoop 1		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
9 Rood 2 000 ⇔ 255 0–100%
10	Groen 2	000 ⇔ 255	0–100%
11	Blauw 2	000 ⇔ 255	0–100%
12	Virtueel kleurenwiel 2	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
13	Kleurtemperatuur 2	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
14	Stroboscoop 2	000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel
15	Stroboscoop alle	000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel

2-cel RGBAL 10CH

Kanaal Functie Waarde Percentage/Instelling
1 Rood	1 000 ⇔ 255 0–100%
2	G r o e	n	1	000 ⇔ 255 0–100%
3 Blauw	1 000 ⇔ 255 0–100%
4	A m b e	r	1	000 ⇔ 255 0–100%
5	Lime 1	000 ⇔ 255	0–100%
6 Rood	2 000 ⇔ 255 0–100%
7	G r o e	n	2	000 ⇔ 255 0–100%
8 Blauw	2 000 ⇔ 255 0–100%
9	A m b e	r	2	000 ⇔ 255 0–100%

Kanaal Functie Waarde Percentage/Instelling
10 Lime 2 000 ⇔ 255 0–100%

2-cel RGBA 8CH

Kanaal Functie Waarde Percentage/Instelling
1 Rood	1 000 ⇔ 255 0–100%
2	G	r	o e	n	1	000 ⇔ 255 0–100%
3	B	l	a u	w	1	000 ⇔ 255 0–100%
4	A	m	b e	r	1	000 ⇔ 255 0–100%
5 Rood	2 000 ⇔ 255 0–100%
6	G	r	o e	n	2	000 ⇔ 255 0–100%
7	B	l	a u	w	2	000 ⇔ 255 0–100%
8	A	m	b e	r	2	000 ⇔ 255 0–100%

2-cel RGB 6CH

Kanaal Functie Waarde Percentage/Instelling
1 Rood	1 000 ⇔ 255 0–100%
2	G	r	o e	n	1	000 ⇔ 255 0–100%
3	B	l	a u	w	1	000 ⇔ 255 0–100%
4 Rood	2 000 ⇔ 255 0–100%
5	G	r	o e	n	2	000 ⇔ 255 0–100%
6	B	l	a u	w	2	000 ⇔ 255 0–100%

2-cel HSV 6CH

Kanaal Functie Waarde Percentage/Instelling
1	T i n t	1	000 ⇔ 255 0–100%
2	Verzadiging 1	000 ⇔ 255	0–100%
3	Waarde 1	000 ⇔ 255	0–100%
4	T i n t	2	000 ⇔ 255 0–100%
5	Verzadiging 2	000 ⇔ 255	0–100%
6	Waarde 2	000 ⇔ 255	0–100%

1-cel DMX-waarden

1-cel RGBAL FULL 17CH

Kanaal Functie Waarde Percentage/Instelling
1	Dimmer	000 ⇌ 255	0–100%
2	Fijne dimmer	000 ⇌ 255	0–100%
3	Rood	000 ⇌ 255	0–100%
4	Fijn rood	000 ⇌ 255	0–100%
5	Groen	000 ⇌ 255	0–100%
6	Fijn groen	000 ⇌ 255	0–100%
7	Blauw	000 ⇌ 255	0–100%
8	Fijn blauw	000 ⇌ 255	0–100%
9	Amber	000 ⇌ 255	0–100%
10	Fijn amber	000 ⇌ 255	0–100%
11	Lime	000 ⇌ 255	0–100%
12	Fijn Lime	000 ⇌ 255	0–100%
13	Virtueel kleurenwiel	000 ⇌ 255	Raadpleeg de sectie Kleurenkaart
14	Kleurtemperatuur	000 ⇌ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
15 Stroboscoop		000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam bis snel
16 Kleur macro's		000 ⇌ 015	Geen functie
		016 ⇌ 255	Kleur macro's
17 Dimmersnelheid		000 ⇌ 051	Voorinstelling van de dimmersnelheid vanaf het displaymenu
		052 ⇌ 101	Lineaire dimmer
		102 ⇌ 152	Niet-lineaire dimcurve 1 (snelst)
		153 ⇌ 203	Niet-lineaire dimcurve 2
		204 ⇌ 255	Niet-lineaire dimcurve 3 (langzaamst)

1-cel RGBAL Fine 10CH

Kanaal Functie Waarde Percentage/Instelling
1	R	o	o	d	000 ⇌ 255 0–100%
2	F	i	j	n	r	o	o d 000 ⇌ 255 0–100%
3	G	r	o	e	n	000 ⇌ 255 0–100%
4 Fijn groen 000 ⇌ 255 0–100%
5	B	l	a	u	w	000 ⇌ 255 0–100%
6	F	i	j	n	b	l	a u w 000 ⇌ 255 0–100%
7	Amber				000 ⇌ 255	0–100%
8	Fijn amber				000 ⇌ 255	0–100%
9	Lime				000 ⇌ 255	0–100%
10	Fijn Lime				000 ⇌ 255	0–100%

1-cel RGBAL EXT 10CH

Kanaal Functie Waarde Percentage/Instelling
1	Dimmer	000 ⇌ 255	0–100%
2	Fijne dimmer	000 ⇌ 255	0–100%
3	Rood	000 ⇌ 255	0–100%
4	G r o e	n	000 ⇌ 255 0–100%
5	B l a u	w	000 ⇌ 255 0–100%
6	Amber	000 ⇌ 255	0–100%
7	Lime	000 ⇌ 255	0–100%
8	Virtueel kleurenwiel	000 ⇌ 255	Raadpleeg de sectie Kleurenkaart
9	Kleurtemperatuur	000 ⇌ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
10 Stroboscoop		000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam bis snel

1-cel RGBA EXT 9CH

Kanaal Functie Waarde Percentage/Instelling
1	Dimmer	000 ⇌ 255	0–100%
2	Fijne dimmer	000 ⇌ 255	0–100%
3	Rood	000 ⇌ 255	0–100%
4	G r o e	n	000 ⇌ 255 0–100%
5	B l a u	w	000 ⇌ 255 0–100%
6	Amber	000 ⇌ 255	0–100%
7	Virtueel kleurenwiel	000 ⇌ 255	Raadpleeg de sectie Kleurenkaart
8	Kleurtemperatuur	000 ⇌ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
9 Stroboscoop		000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam bis snel

1-cel RGB EXT 8CH

Kanaal Functie Waarde Percentage/Instelling
1	Dimmer			000 ⇌ 255	0–100%
2	Fijne dimmer			000 ⇌ 255	0–100%
3	Rood			000 ⇌ 255	0–100%
4	G	r	o	e	n
5	B	l	a	u	w

Kanaal	Functie	Waarde	Percentage/Instelling
6	Virtueel kleurenwiel	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart
7	Kleurtemperatuur	000 ⇔ 255	Raadpleeg de sectie Kleurtemperatuur-kaart
8 Stroboscoop		000 ⇔ 010	Geen functie
		011 ⇔ 255	Stroboscoop, langzaam bis snel

1-cel RGBAL 5CH

Kanaal	Functie	Waarde	Percentage/Instelling
1 Rood	000 ⇔ 255 0–100%
2	G r o e	n	000 ⇔ 255 0–100%
3	B l a u	w	000 ⇔ 255 0–100%
4	A m b e	r	000 ⇔ 255 0–100%
5	Lime	000 ⇔ 255	0–100%

1-cel RGBA 4CH

Kanaal	Functie				Waarde	Percentage/Instelling
1 Rood	000 ⇔ 255 0–100%
2	G	r	o	e	n	000 ⇔ 255 0–100%
3	B	l	a	u	w	000 ⇔ 255 0–100%
4	A	m	b	e	r	000 ⇔ 255 0–100%

1-cel RGB 3CH

Kanaal	Functie	Waarde	Percentage/Instelling
1 Rood	000 ⇔ 255 0–100%
2	G r o e	n	000 ⇔ 255 0–100%
3	B l a u	w	000 ⇔ 255 0–100%

1-cel DMX-VCW-CCT 3CH

Kanaal	Functie	Waarde	Percentage/Instelling
1	Dimmer	000 ⇌ 255	0–100%
2	Virtueel kleurenwiel	000 ⇌ 255	Raadpleeg de sectie Kleurenkaart
3	Kleurtemperatuur	000 ⇌ 255	Raadpleeg de sectie Kleurtemperatuur-kaart

1-cel HSV 3CH

Kanaal	Functie	Waarde	Percentage/Instelling
1	Tint	000 ⇌ 255	0–100%
2	Verzadiging	000 ⇌ 255	0–100%
3	Waarde	000 ⇌ 255	0–100%

Contact Us
