MANUAL DE USUARIO Ovation B-2805FC Chauvet

La Guía de Referencia Rápida (GRR) del Ovation B-2805FC contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB. Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

• NO abra este producto. No contiene piezas reparables por el usuario.
- NO mire a la fuente de luz cuando el producto esté encendido.
- Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
- Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
- CUIDADO: La carcasa de este producto puede estar caliente cuando las luces están en funcionamiento.
- Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
- NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
- USE un cable de seguridad cuando monte este producto en lo alto.
- NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo. (IP20)
• NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
- NO conecte este producto a un atenuador o reostato.
- Conecte este producto SOLO a un circuito con toma de tierra y protegido.
- Use SOLAMENTE los soportes de montaje o las asas para mover este producto. NO lo transporte agarrando por la cabeza móvil.
- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
- La temperatura ambiente máxima es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Cumplimiento de la FCC

Este dispositivo cumple la parte 15, parte B de las normas FCC. El Funcionamiento está supeditado al cumplimiento de estas dos condiciones:

Este dispositivo no puede causar interferencias perjudiciales; y
Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan causar un funcionamiento no deseado.

Cualquier cambio o modificación que no haya sido expresamente autorizado por la parte responsable de conformidad puede anular la potesdad del usuario para hacer funcionar el equipo.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va Incluido

Ovation B-2805FC
Cable de alimentación Neutrik® powerCON®

• Colada de la pared de filtro
- Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que.uede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Alimentación en cadena

Puede enlazar hasta 2 productos Ovation B-2805FC a 120 V, 3 productos a 208 V o 4 productos a 230 V. Los cables de alimentación en cadena se pueden adquirir por separado.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro Marrón Amarillo/Latón
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo Verde/Amarillo Verde

Chauvet Ovation B-2805FC - Alimentación en cadena - 1

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Sustitución del fusible

Desconecte este producto de la alimentación.
Utilizando un destornillador plano, desatornille la tapa del portafusibles de la carcasa.
Quite el fusible fundido del portafusibles y sustitúyalo con uno nuevo del mismo tipo y categoría.
Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Conexiones de Señal

Puede enlazar el Ovation B-2805FC a un controlador o software controlador usando una conexión DMX o una conexión Ethernet. Si está usando otros productos compatibles con Art-Net™ o sACN, el Ovation B-2805FC, puede controlar cada uno individualmente en una sola red. Consulte el Manual de usuario para obtener información sobre cómo conectar y configurar el producto para estas señales.

Personalidades de control

El Ovation B-2805FC utiliza DMX, Art-Net™ y sACN para sus 32 personalidades de control, que van de 3CH a 135CH en modos de 1 celda, 2 celda, 5 celda y modos de 10 celdas:

Modo	1-Celda	2-Celda	5-Celda	10-Celda
DMX-VCW-CCT	3	N/A	N/A	N/A
HSV	3	6 15	30
RGB	3	6 15	30
RGBA	4	8 20	40
RGBAL	5 10	25	50
RGB EXT	8 15	33	63
RGBA EXT	9 17	38	73
RGBAL EXT	10	19	43	83
RGBAL Fine	10	20	50	100
RGBAL FULL	17	31	70	135

Conexión DMX

El Ovation B-2805FC funcionará con un controlador DMX usando una conexión serie DMX normal. Hay un Manual DMX disponible en www.chauvetprofessional.com.

Conexión Art-Net™

Art-Net™ es un protocolo Ethernet que utiliza TCP/IP para transferir gran cantidad de datos DMX512 usando una conexión etherCON RJ45 sobre una red de gran tamaño. Hay disponible un documento sobre el protocolo Art-Net™ desde www.chauvetprofessional.com. Chauvet Professional recomienda la utilización de modo Unicast para mejores resultados. Art-Net™ diseñado y copyright por Artistic Licence Holdings Ltd.

Conexión sACN

También conocido como ANSI E1.31, el streaming ACN es un protocolo Ethernet que usa las capas y formato de Architecture for Control Networks (arquitectura para redes de control) para transportar datos DMX512 sobre IP o cualquier otra red compatible con ACN.

Conexión maestro/esclavo

El Ovation B-2805FC usa la conexión de datos DMX para su modo Maestro/Esclavo Vea el Manual de usuario para conectar y configurar para funcionamiento Maestro/Esclavo.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Ovation B-2805FC admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Utilice al menos dos puntos de montaje por producto. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps.

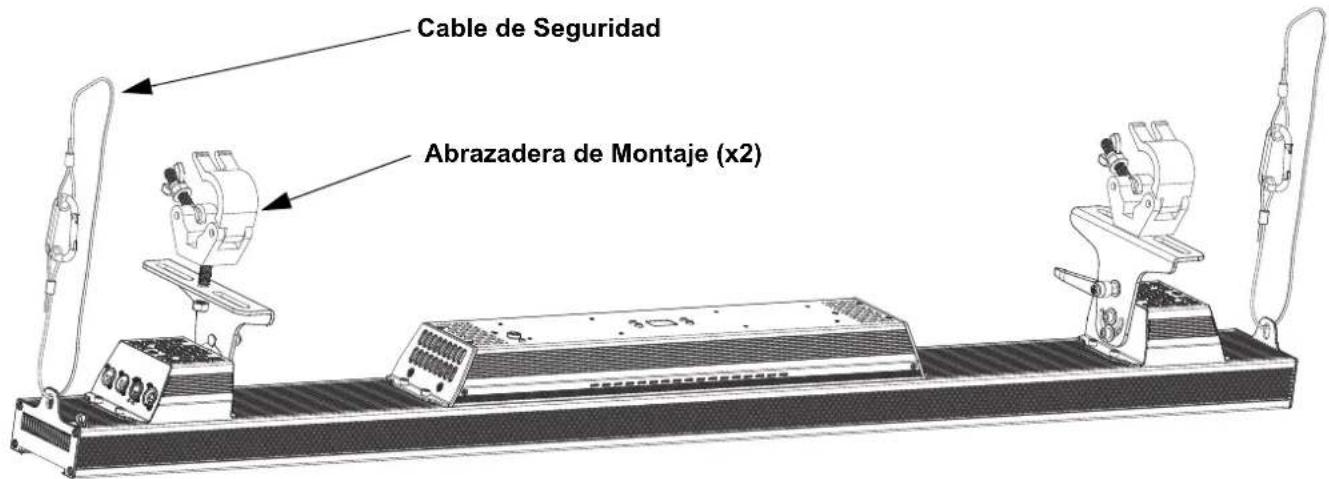

Diagrama de montaje del producto

Chauvet Ovation B-2805FC - Diagrama de montaje del producto - 1


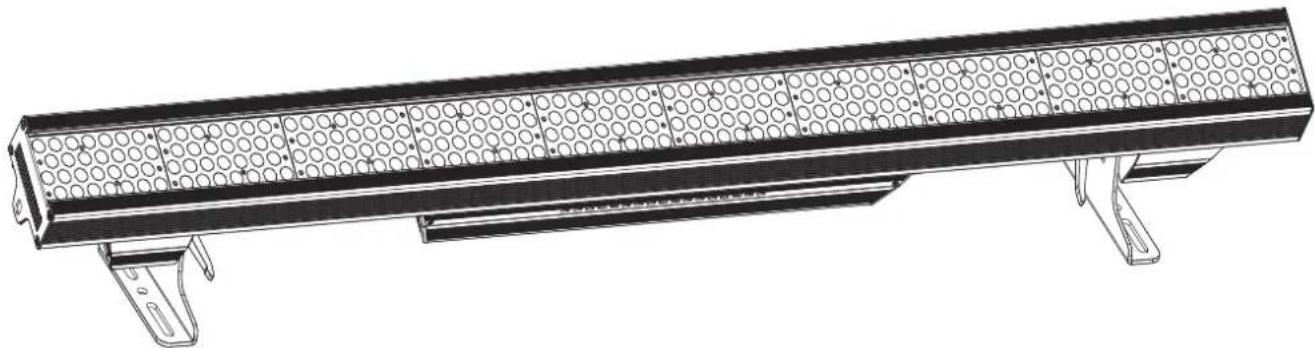

Montaje en Altura

Chauvet Ovation B-2805FC - Diagrama de montaje del producto - 2

Al Servidor Web Ovation B-2805FC tiene acceso cualquier ordenador que se encuentre en la misma red que el producto. Permite acceder por la red a la información del sistema, ajustes como protocolo de control y dirección de inicio, prueba de emisión de color, y es posible cambiar la contraseña del servidor web.

Para acceder al servidor web:

Configure la dirección IP de la red para que tenga el primer dígito que la dirección IP del producto.
Introduzca la dirección IP del producto en la barra de direcciones de una aplicación de navegador web.
Introduzca admin como nombre de usuario y como contraseña para iniciar sesión

Descripción del Panel de Control

Botón Función
	Sale del menú o función actual
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función

Rueda de Color Virtual (VCW)

El Ovation B-2805FC incluye una función de rueda de color virtual llamada Virtual Color Wheel (VCW). Esta función está disponible como modo de control independiente para uso manual y también como canal de control en algunas personalidades DMX del dispositivo. Más de 30 colores premezclados, elaborados por nuestros ingenieros, están disponibles para facilitarle la programación. Los valores DMX utilizados para mezclar estos colores se indican más abajo. Puede ajustar la intensidad general del dispositivo Ovation para reproducir más fielmente los colores a los que esté habituado. Hay un gráfico a su disposición en nuestro sitio web www.chauvetprofessional.com para comparar nuestros colores premezclados con los colores de gel más populares. Este gráfico sirve solamente para comparar y no implica que nuestros colores premezclados coincidan exactamente con los colores de gel listados.

Tabla de colores VCW

Valor DMX	Lectura en Pantalla	Valor Rojo	Valor Verde	Valor Azul	Valor Ámbar	Valor Limón
000 ⇔ 005	- 000 000 000 000 000
006 ⇔ 013	C3050 - Md Yellow	233	163	020	123	255
014 ⇔ 021	C3040 - Lt Yellow	224	158	047	255	231
022 ⇔ 028	C3240 - Amb Yellow	180	060	000	245	255
029 ⇔ 035	C2340 - VLt Amber	245	107	081	255	213
036 ⇔ 043	C2040 - Lt Amber	230	130	062	255	155
044 ⇔ 051	C2050 - Md Amber	255	000	025	255	194
052 ⇔ 059	C2060 - Dk Amber	255	000	024	255	150
060 ⇔ 067	C1050 - Lt Red	255	037	027	030	038
068 ⇔ 075	C1080 - Md Red	255	004	017	000	000
076 ⇔ 083	C1020 - NC Pink	238	135	129	255	255
084 ⇔ 091	C1030 - Md Pink	255	131	120	255	195
092 ⇔ 099	C1630 - Dk Pink	255	165	123	255	210
100 ⇔ 107	C1250 - Md Red Amber	255	000	041	195	055
108 ⇔ 115	C1060 - Dk Red Amber	255	000	045	120	030
116 ⇔ 121	C1650 - Magenta	255	050	115	255	115
122 ⇔ 130	C6170 - Dk Magenta	255	035	117	000	000
131 ⇔ 138	C6020 - Lt Lavender	127	122	142	251	255
139 ⇔ 146	C5030 - Lt Blue	000	255	197	100	255
147 ⇔ 154	C5020 - VLt Blue	158	255	189	000	255
155 ⇔ 162	C5430 - Lt Blue 2	000	255	180	000	243
163 ⇔ 170	C5070 - Blue	043	255	210	043	036
171 ⇔ 178	C5050 - Md Blue	000	255	218	000	181
179 ⇔ 186	C5060 - Dk Blue	000	210	206	000	118
187 ⇔ 194	C5690 - Indigo	065	000	210	040	055
195 ⇔ 202	C5080 - VDk Blue	000	203	230	000	040
203 ⇔ 210	C5081 - VDk Blue2	040	199	240	000	045
211 ⇔ 218	C4370 - Yel Green	027	255	028	016	104
219 ⇔ 226	C4070 - Green	049	255	055	120	090
227 ⇔ 234	C4550 - Turquoise	060	230	109	000	245
235 ⇔ 242	C4560 - Aqua	020	240	126	036	255
243 ⇔ 250	C4570 - Blue Green	000	255	079	030	053
251 ⇔ 255	- 000 000 000 000 000

Chauvet Ovation B-2805FC - Rueda de Color Virtual (VCW) - 1

Los colores listados son interpretaciones simuladas de la emisión de color generada en comparación con otros productos incandescentes similares. Chauvet no garantiza la exactitud del color emitido.

Gráfico de temperaturas de color

Valor DMX	Lectura en Pantalla	Valor Rojo	Valor Verde	Valor Azul	Valor Ámbar	Valor Limón
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 025	2800K	237	120	036	255	255
026 ⇔ 050	3000K	220	128	050	255	255
051 ⇔ 075	3200K	176	128	057	255	255
076 ⇔ 100	3500K	154	128	080	255	255
101 ⇔ 125	4000K 128 128 112 255 255
126 ⇔ 150	4500K	108	128	133	255	255
151 ⇔ 175	5000K	097	128	152	255	255
176 ⇔ 200	5600K	087	128	170	255	255
201 ⇔ 225	6000K	075	128	177	255	255
226 ⇔ 250	6500K	066	128	187	255	255
251 ⇔ 255	--	000	000	000	000	000

Chauvet Ovation B-2805FC - Rueda de Color Virtual (VCW) - 2

Las temperaturas de color que aparecen arriba son interpretaciones simuladas de la emisión de color producida cuando se compara con una lámpara de tungsteno a la temperatura de color especificada. Chauvet no garantiza la exactitud del color emitido.

Mapa de Menú

Menú Principal	Niveles de Programación Descripción
Protocol	DMX512		Establece el protocolo de controlArtNet

	sACN
Start Address	001-510*		Selecciona la dirección de inicio (*canal más alto restringido a la elección de personalidad)
Personality	1-Cell	DMX-VCW-CCT 3CH	3 canales: atenuador, rueda de color virtual, temperatura de color
		HSV 3CH 3 canales: control HSV
		RGB 3CH 3-canales: RGB
		RGBA 4CH	4-canales: RGBA
		RGBAL 5CH	5-canales: RGBAL
		RGB EXT 8CH	8 canales: 16 bits atenuador, RGB, rueda de color virtual, temperatura de color, estroboscopio
		RGBA EXT 9CH	9 canales: 16 bits atenuador, RGBA, rueda de color virtual, temperatura de color, estroboscopio
		RGBAL EXT 10CH	10 canales: 16 bits atenuador, RGBAL, rueda de color virtual, temperatura de color, estroboscopio
		RGBAL Fine 10CH	10 canales: 16 bits RGBAL
		RGBAL FULL 17CH	17 canales: 16 bits atenuador, 16 bits RGBAL, rueda de color virtual, temperatura de color, estroboscopio, macros de color, modo atenuador
	2-Cell	HSV 6CH 6 canales: control HSV (por celda)
		RGB 6CH 6 canales: RGB (por celda)
		RGBA 8CH	8 canales: RGBA (por celda)
		RGBAL 10CH	10 canales: RGBAL (por celda)
		RGB EXT 15CH	15 canales: 16 bits atenuador, RGB (por celda), rueda de color virtual (por celda), temperatura de color (por celda), estroboscopio (por celda)
		RGBA EXT 17CH	17 canales: 16 bits atenuador, RGBA (por celda), rueda de color virtual (por celda), temperatura de color (por celda), estroboscopio (por celda)
		RGBAL EXT 19CH	19 canales: 16 bits atenuador, RGBAL (por celda), rueda de color virtual (por celda), temperatura de color (por celda), estroboscopio (por celda)
		RGBAL Fine 20CH	20 canales: 16 bits RGBAL (por celda)
		RGBAL FULL 31CH	31 canales: 16 bits atenuador, 16 bits RGBAL (por celda), rueda de color virtual (por celda), temperatura de color (por celda), estroboscopio (por celda), macros de color, modo atenuador

Menú Principal	Niveles de Programación Descripción
Personality (cont.)	5-Cell		HSV 15CH 15 canales: control HSV (por celda)
			RGB 15CH 15 canales: RGB (por celda)
			RGBA 20CH 20 canales: RGBA (por celda)
			RGBAL 25CH 25 canales: RGBAL (por celda)
			RGB EXT 33CH	33 canales: 16 bits atenuador, RGB (por celda),rueda de color virtual (por celda), temperatura de color (por celda), estroboscopio (por celda)
			RGBA EXT 38CH	38 canales: 16 bits atenuador, RGBA (por celda),rueda de color virtual (por celda), temperatura de color (por celda), estroboscopio (por celda)
			RGBAL EXT 43CH	43 canales: 16 bits atenuador, RGBAL (por celda),rueda de color virtual (por celda), temperatura de color (por celda), estroboscopio (por celda)
			RGBAL Fine 50CH 50 canales: 16 bits RGBAL (por celda)
			RGBAL FULL 70CH	70 canales: 16 bits atenuador, 16 bits RGBAL (por celda),rueda de color virtual (por celda), temperatura de color (por celda), estroboscopio (por celda), macros de color, modo atenuador
	10-Cell		HSV 30CH 30 canales: control HSV (por celda)
			RGB 30CH 30 canales: RGB (por celda)
			RGBA 40CH 40 canales: RGBA (por celda)
			RGBAL 50CH 50 canales: RGBAL (por celda)
			RGB EXT 63CH	63 canales: 16 bits atenuador, RGB (por celda),rueda de color virtual (por celda), temperatura de color (por celda), estroboscopio (por celda)
			RGBA EXT 73CH	73 canales: 16 bits atenuador, RGBA (por celda),rueda de color virtual (por celda), temperatura de color (por celda), estroboscopio (por celda)
			RGBAL EXT 83CH	83 canales: 16 bits atenuador, RGBAL (por celda),rueda de color virtual (por celda), temperatura de color (por celda), estroboscopio (por celda)
			RGBAL Fine 100CH 100	canales: 16 bits RGBAL (por celda)
			RGBAL FULL 135CH	135 canales: 16 bits atenuador, 16 bits RGBAL (por celda),rueda de color virtual (por celda), temperatura de color (por celda), estroboscopio (por celda), macros de color, modo atenuador
Virtual Color Wheel	Virtual Color Wheel	C3050 - Md Yellow	Dimmer <000–255>	Rueda de Color Virtual (VCW) simula la emisión de cada gel de color. Consulte la sección Tabla de colores VCW para ver los valores específicos.
		C3040 - Lt Yellow
		C3240 - Amb Yellow
		C2340 - VLt Amber
		C2040 - Lt Amber
		C2050 - Md Amber
		C2060 - Dk Amber
		C1050 - Lt Red
		C1080 - Md Red
		C1020 - NC Pink
		C1030 - Md Pink
		C1630 - Dk Pink
		C1250 - Md Red Amber
		C1060 - Dk Red Amber
		C1650 - Magenta
		C6170 - Dk Magenta
		C6020 - Lt Lavender
		C5030 - Lt Blue
		C5020 - VLt Blue
		C5430 - Lt Blue 2
		C5070 - Blue
		C5050 - Md Blue
		C5060 - Dk Blue

Menú Principal	Niveles de Programación Descripción
Virtual Color Wheel (cont.)	Virtual Color Wheel (cont.)	C5690 - Indigo		Dimmer <000-255>	Rueda de Color Virtual (VCW) simula la emisión de cada gel de color. Consulte la sección Tabla de colores VCW para ver los valores específicos.
		C5080 - VDk Blue
		C5081 - VDk Blue 2
		C4370 - Yel Green
		C4070 - Green
		C4550 - Turquoise
		C4560 - Aqua
		C4570 - Blue Green
	Color Temperature	2800K		Dimmer <000-255>	Temperaturas de color blanco Emula una lámpara de tungsteno a la temperatura de color especificada. Consulte el apartado Gráfico de temperaturas de color para ver valores concretos.
		3000K
		3200K
		3500K
		4000K
		4500K
		5000K
		5600K
		6000K
		6500K
	Manual Color Mixer	Red		<000-255>	Combina rojo, verde, azul, ámbar y lime para generar un color personalizado (0-100%)
		Green
		Blue
		Amber
		Lime
Auto Show	Auto 1		Speed 1-100		Selecciona programas automáticos y velocidad de programas automáticos
	Auto 2
	Auto 3
	Auto 4
	Auto 5
	Auto 6
	Auto 7
	Auto 8
	Auto 9
	Fade
Master/Slave	Master Modo maestro
	Slave Modo esclavo
Dimmer Mode	Off Atenuador lineal
	Dimmer 1 Curva de atenuador rápida
	Dimmer 2 Curva de atenuador media
	Dimmer 3 Curva de atenuador lenta
White Balance	Off				Utiliza la configuración de blanco predeterminada de fábrica
	Manual	Red		Valor máximo de LED verde de LED azul de LED ámbar de LED lime
		Green Establece el valor máximo de LED verde de LED azul de LED azul de LED ámbar de LED lime
		Blue Establece el valor máximo de LED azul de LED azul de LED azul de LED azul de LED azul de LED azul de LED azul de LED azul de LED azul de LED azul de LED azul de LED azul de LED azul de LED azul de LED azul de LED azul de LED azul de LED azul de LED azul de LED azul de LED azul de LED azul de LED azul de LED azul de LED azul de LED azu
		Amber Establece el valor máximo de LED ámbar de LED lime
		Lime Establece el valor máximo de LED lime
LED Frequency	600Hz				Selecciona la frecuencia de emisión PWM
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto Establece el ventilador a modo auto
	On				Establece el ventilador a modo siempre encendido
	Off				Establece el ventilador a modo siempre apagado
	Silent Establece el ventilador a silencio

Menú Principal	Niveles de Programación Descripción
Display	Normal Pantalla con orientación normal
	Inverted Pantalla invertida
Back Light	10S		Retro-iluminación de la pantalla se apaga después de 10 segundos de inactividad
	30S		Retro-iluminación de la pantalla se apaga después de 30 segundos de inactividad
	2Min		Retro-iluminación de la pantalla se apaga después de 2 minutos de inactividad
	On		Retro-iluminación de la pantalla siempre activa
Ethernet Setting	Universe	1 (DMX)	Configura el universo para Art-NetTM o sACN0-255

		1-256 (sACN)
	IP Address ____.	Configura la dirección IP
Information	Fixture Hours ____.		Muestra el nombre total de las horas del producto
	Version V__.-V__	Muestra instalada la versión de software
	Device ID ____.	Muestra el ID del dispositivo
	UID: ____.	Muestra actual UID #
Factory Setting	No		Reinicia a la configuración de fábrica
	Yes

Valores DMX de 10 celdas 10-celdas RGBAL FULL 135CH

Canal	Función	Valor	Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100%
2	Atenuador fino	000 ⇔ 255	0–100%
3	Rojo 1	000 ⇔ 255	0–100%
4	Rojo fino 1	000 ⇔ 255	0–100%
5	Verde 1	000 ⇔ 255	0–100%
6	Verde fino 1	000 ⇔ 255	0–100%
7	Azul 1	000 ⇔ 255	0–100%
8	Azul fino 1	000 ⇔ 255	0–100%
9	Ámbar 1	000 ⇔ 255	0–100%
10	Ámbar fino 1	000 ⇔ 255	0–100%
11	Limón 1	000 ⇔ 255	0–100%
12	Limón fino 1	000 ⇔ 255	0–100%
13	Rueda de Color Virtual 1	000 ⇔ 255	Vea Tabla de colores VCW
14	Temperaturas de color 1	000 ⇔ 255	Vea Gráfico de temperaturas de color
15	Estroboscopio 1	000 ⇔ 010	Sin función
15	Estroboscopio 1	011 ⇔ 255	Estroboscopio, lento a rápido
16	Rojo 2	000 ⇔ 255	0–100%
17	Rojo fino 2	000 ⇔ 255	0–100%
18	Verde 2	000 ⇔ 255	0–100%
19	Verde fino 2	000 ⇔ 255	0–100%
20	Azul 2	000 ⇔ 255	0–100%
21	Azul fino 2	000 ⇔ 255	0–100%
22	Ámbar 2	000 ⇔ 255	0–100%
23	Ámbar fino 2	000 ⇔ 255	0–100%
24	Limón 2	000 ⇔ 255	0–100%
25	Limón fino 2	000 ⇔ 255	0–100%
26	Rueda de Color Virtual 2	000 ⇔ 255	Vea Tabla de colores VCW
27	Temperaturas de color 2	000 ⇔ 255	Vea Gráfico de temperaturas de color
28	Estroboscopio 2	000 ⇔ 010	Sin función
28	Estroboscopio 2	011 ⇔ 255	Estroboscopio, lento a rápido
29	Rojo 3	000 ⇔ 255	0–100%
30	Rojo fino 3	000 ⇔ 255	0–100%
31	Verde 3	000 ⇔ 255	0–100%
32	Verde fino 3	000 ⇔ 255	0–100%
33 Azul	3 000 ⇔ 255 0–100%
34 Azul	fino 3 000 ⇔ 255 0–100%
35 Ámbar	3 000 ⇔ 255 0–100%
36 Ámbar	fino 3 000 ⇔ 255 0–100%
37 Limón	3 000 ⇔ 255 0–100%
38 Limón	fino 3 000 ⇔ 255 0–100%
39	Rueda de Color Virtual 3	000 ⇔ 255	Vea Tabla de colores VCW
40	Temperaturas de color 3	000 ⇔ 255	Vea Gráfico de temperaturas de color
41 Estroboscopio 3		000 ⇔ 010	Sin función
41 Estroboscopio 3		011 ⇔ 255	Estroboscopio, lento a rápido
42 Rojo	4 000 ⇔ 255 0–100%
43 Rojo	fino 4 000 ⇔ 255 0–100%
44 Verde	4 000 ⇔ 255 0–100%
45	Verde fino 4	000 ⇔ 255	0–100%
46 Azul	4 000 ⇔ 255 0–100%
47 Azul	fino 4 000 ⇔ 255 0–100%
48 Ámbar	4 000 ⇔ 255 0–100%
49 Ámbar	fino 4 000 ⇔ 255 0–100%
50 Limón	4 000 ⇔ 255 0–100%
51 Limón	fino 4 000 ⇔ 255 0–100%
52	Rueda de Color Virtual 4	000 ⇔ 255	Vea Tabla de colores VCW
53	Temperaturas de color 4	000 ⇔ 255	Vea Gráfico de temperaturas de color
54 Estroboscopio 4		000 ⇔ 010	Sin función
54 Estroboscopio 4		011 ⇔ 255	Estroboscopio, lento a rápido
55 Rojo	5 000 ⇔ 255 0–100%
56 Rojo	fino 5 000 ⇔ 255 0–100%
57 Verde	5 000 ⇔ 255 0–100%
58	Verde fino 5	000 ⇔ 255	0–100%
59 Azul	5 000 ⇔ 255 0–100%
60 Azul	fino 5 000 ⇔ 255 0–100%
61 Ámbar	5 000 ⇔ 255 0–100%
62 Ámbar	fino 5 000 ⇔ 255 0–100%
63 Limón	5 000 ⇔ 255 0–100%
64 Limón	fino 5 000 ⇔ 255 0–100%
65	Rueda de Color Virtual 5	000 ⇔ 255	Vea Tabla de colores VCW
66	Temperaturas de color 5	000 ⇔ 255	Vea Gráfico de temperaturas de color
67 Estroboscopio 5		000 ⇔ 010	Sin función
67 Estroboscopio 5		011 ⇔ 255	Estroboscopio, lento a rápido
68 Rojo	6 000 ⇔ 255 0–100%
69 Rojo	fino 6 000 ⇔ 255 0–100%
70 Verde	6 000 ⇔ 255 0–100%
71	Verde fino 6	000 ⇔ 255	0–100%
72 Azul	6 000 ⇔ 255 0–100%
73 Azul	fino 6 000 ⇔ 255 0–100%
74 Ámbar	6 000 ⇔ 255 0–100%
75 Ámbar	fino 6 000 ⇔ 255 0–100%
76 Limón	6 000 ⇔ 255 0–100%
77 Limón	fino 6 000 ⇔ 255 0–100%
78	Rueda de Color Virtual 6	000 ⇔ 255	Vea Tabla de colores VCW
79	Temperaturas de color 6	000 ⇔ 255	Vea Gráfico de temperaturas de color
80 Estroboscopio 6		000 ⇔ 010	Sin función
80 Estroboscopio 6		011 ⇔ 255	Estroboscopio, lento a rápido
81 Rojo	7 000 ⇔ 255 0–100%
82 Rojo	fino 7 000 ⇔ 255 0–100%
83 Verde	7 000 ⇔ 255 0–100%
84	Verde fino 7	000 ⇔ 255	0–100%
85 Azul	7 000 ⇔ 255 0–100%
86 Azul	fino 7 000 ⇔ 255 0–100%
87 Ámbar	7 000 ⇔ 255 0–100%
88 Ámbar	fino 7 000 ⇔ 255 0–100%
89 Limón	7 000 ⇔ 255 0–100%
90 Limón	fino 7 000 ⇔ 255 0–100%
91	Rueda de Color Virtual 7	000 ⇔ 255	Vea Tabla de colores VCW
92	Temperaturas de color 7	000 ⇔ 255	Vea Gráfico de temperaturas de color
93 Estroboscopio 7		000 ⇔ 010	Sin funciónEstroboscopio, lento a rápido
93 Estroboscopio 7		011 ⇔ 255	Sin funciónEstroboscopio, lento a rápido
94 Rojo	8 000 ⇔ 255 0–100%
95	Rojo fino 8	000 ⇔ 255	0–100%
96	Verde 8	000 ⇔ 255	0–100%
97	Verde fino 8	000 ⇔ 255	0–100%
98 Azul	8 000 ⇔ 255 0–100%
99 Azul	fino 8 000 ⇔ 255 0–100%
100	Ámbar 8	000 ⇔ 255	0–100%
101	Ámbar fino 8	000 ⇔ 255	0–100%
102	Limón 8	000 ⇔ 255	0–100%
103	Limón fino 8	000 ⇔ 255	0–100%
104	Rueda de Color Virtual 8	000 ⇔ 255	Vea Tabla de colores VCW
105	Temperaturas de color 8	000 ⇔ 255	Vea Gráfico de temperaturas de color
106	Estroboscopio 8	000 ⇔ 010	Sin funciónEstroboscopio, lento a rápido
106	Estroboscopio 8	011 ⇔ 255	Sin funciónEstroboscopio, lento a rápido
107	Rojo 9	000 ⇔ 255	0–100%
108	Rojo fino 9	000 ⇔ 255	0–100%
109	Verde 9	000 ⇔ 255	0–100%
110	Verde fino 9	000 ⇔ 255	0–100%
111	Azul 9	000 ⇔ 255	0–100%
112	Azul fino 9	000 ⇔ 255	0–100%
113	Ámbar 9	000 ⇔ 255	0–100%
114	Ámbar fino 9	000 ⇔ 255	0–100%
115	Limón 9	000 ⇔ 255	0–100%
116	Limón fino 9	000 ⇔ 255	0–100%
117	Rueda de Color Virtual 9	000 ⇔ 255	Vea Tabla de colores VCW
118	Temperaturas de color 9	000 ⇔ 255	Vea Gráfico de temperaturas de color
119	Estroboscopio 9	000 ⇔ 255	Sin funciónEstroboscopio, lento a rápido
119	Estroboscopio 9	000 ⇔ 255	Sin funciónEstroboscopio, lento a rápido
120	Rojo 10	000 ⇔ 255	0–100%
121	Rojo fino 10	000 ⇔ 255	0–100%
122	Verde 10	000 ⇔ 255	0–100%
123	Verde fino 10	000 ⇔ 255	0–100%
124	Azul 10	000 ⇔ 255	0–100%
125	Azul fino 10	000 ⇔ 255	0–100%
126	Ámbar 10	000 ⇔ 255	0–100%
127	Ámbar fino 10	000 ⇔ 255	0–100%
128	Limón 10	000 ⇔ 255	0–100%
129	Limón fino 10	000 ⇔ 255	0–100%
130	Rueda de Color Virtual 10	000 ⇔ 255	Vea Tabla de colores VCW
131	Temperaturas de color 10	000 ⇔ 255	Vea Gráfico de temperaturas de color
132	Estroboscopio 10	000 ⇔ 010	Sin funciónEstroboscopio, lento a rápido
132	Estroboscopio 10	011 ⇔ 255	Sin funciónEstroboscopio, lento a rápido
133	Estroboscopio todo	000 ⇔ 010	Sin funciónEstroboscopio, lento a rápido
133	Estroboscopio todo	011 ⇔ 255	Sin funciónEstroboscopio, lento a rápido
134	Macros de color	000 ⇔ 015	Sin funciónMacros de color
134	Macros de color	016 ⇔ 255	Sin funciónMacros de color
Canal Función Valor Porcentaje/Configuración
135 Velocidad atenuador		000 ⇔ 051	Pre configura la velocidad del atenuador desde la pantalla de menú
		052 ⇔ 101	Atenuador lineal
		102 ⇔ 152	Curva de atenuación no-lineal 1 (la más rápida)
		153 ⇔ 203	Curva de atenuación no-lineal 2
		204 ⇔ 255	Curva de atenuación no-lineal 3

10-celdas RGBAL Fine 100CH

Canal Función Valor Porcentaje/Configuración
1 Rojo	1 000 ⇔ 255 0–100%
2 Rojo	fino 1 000 ⇔ 255 0–100%
3	V e r d	e	1 000 ⇔ 255 0–100%
4 Verde	fino 1 000 ⇔ 255 0–100%
5 Azul	1 000 ⇔ 255 0–100%
6 Azul	fino 1 000 ⇔ 255 0–100%
7	Ámbar 1	000 ⇔ 255	0–100%
8	Ámbar fino 1	000 ⇔ 255	0–100%
9	Limón 1	000 ⇔ 255	0–100%
10	Limón fino 1	000 ⇔ 255	0–100%
11	Rojo 2	000 ⇔ 255	0–100%
12	Rojo fino 2	000 ⇔ 255	0–100%
13	Verde 2	000 ⇔ 255	0–100%
14	Verde fino 2	000 ⇔ 255	0–100%
15	Azul 2	000 ⇔ 255	0–100%
16	Azul fino 2	000 ⇔ 255	0–100%
17	Ámbar 2	000 ⇔ 255	0–100%
18	Ámbar fino 2	000 ⇔ 255	0–100%
19	Limón 2	000 ⇔ 255	0–100%
20	Limón fino 2	000 ⇔ 255	0–100%
21	Rojo 3	000 ⇔ 255	0–100%
22	Rojo fino 3	000 ⇔ 255	0–100%
23	Verde 3	000 ⇔ 255	0–100%
24	Verde fino 3	000 ⇔ 255	0–100%
25	Azul 3	000 ⇔ 255	0–100%
26	Azul fino 3	000 ⇔ 255	0–100%
27	Ámbar 3	000 ⇔ 255	0–100%
28	Ámbar fino 3	000 ⇔ 255	0–100%
29	Limón 3	000 ⇔ 255	0–100%
30	Limón fino 3	000 ⇔ 255	0–100%
31	Rojo 4	000 ⇔ 255	0–100%
32	Rojo fino 4	000 ⇔ 255	0–100%
33	Verde 4	000 ⇔ 255	0–100%
34	Verde fino 4	000 ⇔ 255	0–100%
35	Azul 4	000 ⇔ 255	0–100%
36	Azul fino 4	000 ⇔ 255	0–100%
37	Ámbar 4	000 ⇔ 255	0–100%
38	Ámbar fino 4	000 ⇔ 255	0–100%
39	Limón 4	000 ⇔ 255	0–100%
40	Limón fino 4	000 ⇔ 255	0–100%
41	Rojo 5	000 ⇔ 255	0–100%
42	Rojo fino 5	000 ⇔ 255	0–100%
43	Verde	000 ⇔ 255	0–100%
44	Verde fino 5	000 ⇔ 255	0–100%
45	Azul 5	000 ⇔ 255	0–100%
46	Azul fino 5	000 ⇔ 255	0–100%
47	Ámbar 5	000 ⇔ 255	0–100%
48	Ámbar fino 5	000 ⇔ 255	0–100%
Canal	Función	Valor	Porcentaje/Configuración
49 Limón 5 000 ⇔ 255 0–100%
50 Limón fino 5 000 ⇔ 255 0–100%
51 Rojo 6 000 ⇔ 255 0–100%
52 Rojo fino 6 000 ⇔ 255 0–100%
53 Verde 6 000 ⇔ 255 0–100%
54 Verde fino 6 000 ⇔ 255 0–100%
55 Azul 6 000 ⇔ 255 0–100%
56 Azul fino 6 000 ⇔ 255 0–100%
57 Ámbar 6 000 ⇔ 255 0–100%
58 Ámbar fino 6 000 ⇔ 255 0–100%
59 Limón 6 000 ⇔ 255 0–100%
60 Limón fino 6 000 ⇔ 255 0–100%
61 Rojo 7 000 ⇔ 255 0–100%
62 Rojo fino 7 000 ⇔ 255 0–100%
63 Verde 7 000 ⇔ 255 0–100%
64 Verde fino 7 000 ⇔ 255 0–100%
65 Azul 7 000 ⇔ 255 0–100%
66 Azul fino 7 000 ⇔ 255 0–100%
67 Ámbar 7 000 ⇔ 255 0–100%
68 Ámbar fino 7 000 ⇔ 255 0–100%
69 Limón 7 000 ⇔ 255 0–100%
70 Limón fino 7 000 ⇔ 255 0–100%
71 Rojo 8 000 ⇔ 255 0–100%
72 Rojo fino 8 000 ⇔ 255 0–100%
73 Verde 8 000 ⇔ 255 0–100%
74 Verde fino 8		000 ⇔ 255 0–100%
75 Azul 8 000 ⇔ 255 0–100%
76 Azul fino 8 000 ⇔ 255 0–100%
77 Ámbar 8 000 ⇔ 255 0–100%
78 Ámbar fino 8 000 ⇔ 255 0–100%
79 Limón 8 000 ⇔ 255 0–100%
80 Limón fino 8 000 ⇔ 255 0–100%
81 Rojo 9 000 ⇔ 255 0–100%
82 Rojo fino 9 000 ⇔ 255 0–100%
83 Verde 9 000 ⇔ 255 0–100%
84 Verde fino 9 000 ⇔ 255 0–100%
85 Azul 9 000 ⇔ 255 0–100%
86 Azul fino 9 000 ⇔ 255 0–100%
87 Ámbar 9 000 ⇔ 255 0–100%
88 Ámbar fino 9 000 ⇔ 255 0–100%
89 Limón 9 000 ⇔ 255 0–100%
90 Limón fino 9 000 ⇔ 255 0–100%
91 Rojo 10 000 ⇔ 255 0–100%
92	Rojo fino 10	000 ⇔ 255	0–100%
93	Verde 10	000 ⇔ 255	0–100%
94	Verde fino 10	000 ⇔ 255	0–100%
95	Azul 10	000 ⇔ 255	0–100%
96	Azul fino 10	000 ⇔ 255	0–100%
97	Ámbar 10	000 ⇔ 255	0–100%
98	Ámbar fino 10	000 ⇔ 255	0–100%
99 Limón 10	000	⇔ 255	0–100%
100	Limón fino 10	000 ⇔ 255	0–100%

10-celdas RGBAL EXT 83CH

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2 Atenuador fino 000 ⇔ 255 0–100%
3 Rojo 1 000 ⇔ 255 0–100%
4	V e r d	e	1 000 ⇔ 255 0–100%
5 Azul 1 000 ⇔ 255 0–100%
6	Á m b a	r	1 000 ⇔ 255 0–100%
7	Limón 1	000 ⇔ 255	0–100%
8	Rueda de Color Virtual 1	000 ⇔ 255	Vea Tabla de colores VCW
9	Temperaturas de color 1	000 ⇔ 255	Vea Gráfico de temperaturas de color
10	Estroboscopio 1	000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
11	Rojo 2	000 ⇔ 255	0–100%
12	Verde 2	000 ⇔ 255	0–100%
13	Azul 2	000 ⇔ 255	0–100%
14	Ámbar 2	000 ⇔ 255	0–100%
15	Limón 2	000 ⇔ 255	0–100%
16	Rueda de Color Virtual 2	000 ⇔ 255	Vea Tabla de colores VCW
17	Temperaturas de color 2	000 ⇔ 255	Vea Gráfico de temperaturas de color
18	Estroboscopio 2	000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
19	Rojo 3	000 ⇔ 255	0–100%
20	Verde 3	000 ⇔ 255	0–100%
21	Azul 3	000 ⇔ 255	0–100%
22	Ámbar 3	000 ⇔ 255	0–100%
23	Limón 3	000 ⇔ 255	0–100%
24	Rueda de Color Virtual 3	000 ⇔ 255	Vea Tabla de colores VCW
25	Temperaturas de color 3	000 ⇔ 255	Vea Gráfico de temperaturas de color
26	Estroboscopio 3	000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
27	Rojo 4	000 ⇔ 255	0–100%
28	Verde 4	000 ⇔ 255	0–100%
29	Azul 4	000 ⇔ 255	0–100%
30	Ámbar 4	000 ⇔ 255	0–100%
31	Limón 4	000 ⇔ 255	0–100%
32	Rueda de Color Virtual 4	000 ⇔ 255	Vea Tabla de colores VCW
33	Temperaturas de color 4	000 ⇔ 255	Vea Gráfico de temperaturas de color
34	Estroboscopio 4	000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
35	Rojo 5	000 ⇔ 255	0–100%
36	Verde 5	000 ⇔ 255	0–100%
37	Azul 5	000 ⇔ 255	0–100%
38	Ámbar 5	000 ⇔ 255	0–100%
39	Limón 5	000 ⇔ 255	0–100%
40	Rueda de Color Virtual 5	000 ⇔ 255	Vea Tabla de colores VCW
41	Temperaturas de color 5	000 ⇔ 255	Vea Gráfico de temperaturas de color
42	Estroboscopio 5	000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
43	Rojo 6	000 ⇔ 255	0–100%
44	Verde 6	000 ⇔ 255	0–100%
45	Azul 6	000 ⇔ 255	0–100%
46	Ámbar 6	000 ⇔ 255	0–100%
47	Limón 6	000 ⇔ 255	0–100%
48	Rueda de Color Virtual 6	000 ⇔ 255	Vea Tabla de colores VCW
49	Temperaturas de color 6	000 ⇔ 255	Vea Gráfico de temperaturas de color
Canal	Función	Valor	Porcentaje/Configuración
50 Estroboscopio 6		000 ⇔ 010	Sin funciónEstroboscopio, lento a rápido
		011 ⇔ 255
51 Rojo 7 000 ⇔ 255 0–100%
52 Verde 7 000 ⇔ 255 0–100%
53 Azul 7 000 ⇔ 255 0–100%
54 Ámbar 7 000 ⇔ 255 0–100%
55 Limón 7 000 ⇔ 255 0–100%
56	Rueda de Color Virtual 7	000 ⇔ 255	Vea Tabla de colores VCW
57	Temperaturas de color 7	000 ⇔ 255	Vea Gráfico de temperaturas de color
58 Estroboscopio 7		000 ⇔ 010	Sin funciónEstroboscopio, lento a rápido
		011 ⇔ 255
59 Rojo 8 000 ⇔ 255 0–100%
60 Verde 8 000 ⇔ 255 0–100%
61 Azul 8 000 ⇔ 255 0–100%
62 Ámbar 8 000 ⇔ 255 0–100%
63 Limón 8 000 ⇔ 255 0–100%
64	Rueda de Color Virtual 8	000 ⇔ 255	Vea Tabla de colores VCW
65	Temperaturas de color 8	000 ⇔ 255	Vea Gráfico de temperaturas de color
66 Estroboscopio 8		000 ⇔ 010	Sin funciónEstroboscopio, lento a rápido
		011 ⇔ 255
67 Rojo 9 000 ⇔ 255 0–100%
68 Verde 9 000 ⇔ 255 0–100%
69 Azul 9 000 ⇔ 255 0–100%
70 Ámbar 9 000 ⇔ 255 0–100%
71 Limón 9 000 ⇔ 255 0–100%
72	Rueda de Color Virtual 9	000 ⇔ 255	Vea Tabla de colores VCW
73	Temperaturas de color 9	000 ⇔ 255	Vea Gráfico de temperaturas de color
74 Estroboscopio 9		000 ⇔ 010	Sin funciónEstroboscopio, lento a rápido
		011 ⇔ 255
75 Rojo 10 000 ⇔ 255 0–100%
76 Verde 10 000 ⇔ 255 0–100%
77	Azul 10	000 ⇔ 255	0–100%
78	Ámbar 10	000 ⇔ 255	0–100%
79	Limón 10	000 ⇔ 255	0–100%
80	Rueda de Color Virtual 10	000 ⇔ 255	Vea Tabla de colores VCW
81	Temperaturas de color 10	000 ⇔ 255	Vea Gráfico de temperaturas de color
82 Estroboscopio 10		000 ⇔ 255	Sin funciónEstroboscopio, lento a rápido
		000 ⇔ 255
83 Estroboscopio todo		000 ⇔ 255		Sin funciónEstroboscopio, lento a rápido
		000 ⇔ 255

10-celdas RGBA EXT 73CH

Canal	Función	Valor	Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100%
2	Atenuador fino	000 ⇔ 255	0–100%
3	Rojo 1	000 ⇔ 255	0–100%
4	Verde 1	000 ⇔ 255	0–100%
5	Azul 1	000 ⇔ 255	0–100%
6	Ámbar 1	000 ⇔ 255	0–100%
7	Rueda de Color Virtual 1	000 ⇔ 255	Vea Tabla de colores VCW
8	Temperaturas de color 1	000 ⇔ 255	Vea Gráfico de temperaturas de color
9	Estroboscopio 1	000 ⇔ 010	Sin función
9	Estroboscopio 1	011 ⇔ 255	Estroboscopio, lento a rápido
10 Rojo	2 000 ⇔ 255 0–100%
11	Verde 2	000 ⇔ 255	0–100%
12 Azul	2 000 ⇔ 255 0–100%
13 Ámbar 2 000 ⇔ 255 0–100%
14	Rueda de Color Virtual 2	000 ⇔ 255	Vea Tabla de colores VCW
15	Temperaturas de color 2	000 ⇔ 255	Vea Gráfico de temperaturas de color
16 Estroboscopio 2		000 ⇔ 010	Sin funciónEstroboscopio, lento a rápido
16 Estroboscopio 2		011 ⇔ 255
17 Rojo 3 000 ⇔ 255 0–100%
18 Verde 3 000 ⇔ 255 0–100%
19 Azul 3 000 ⇔ 255 0–100%
20 Ámbar 3 000 ⇔ 255 0–100%
21	Rueda de Color Virtual 3	000 ⇔ 255	Vea Tabla de colores VCW
22	Temperaturas de color 3	000 ⇔ 255	Vea Gráfico de temperaturas de color
23 Estroboscopio 3		000 ⇔ 010	Sin funciónEstroboscopio, lento a rápido
23 Estroboscopio 3		011 ⇔ 255	Sin funciónEstroboscopio, lento a rápido
24 Rojo 4 000 ⇔ 255 0–100%
25 Verde 4 000 ⇔ 255 0–100%
26 Azul 4 000 ⇔ 255 0–100%
27 Ámbar 4 000 ⇔ 255 0–100%
28	Rueda de Color Virtual 4	000 ⇔ 255	Vea Tabla de colores VCW
29	Temperaturas de color 4	000 ⇔ 255	Vea Gráfico de temperaturas de color
30 Estroboscopio 4		000 ⇔ 010	Sin funciónEstroboscopio, lento a rápido
30 Estroboscopio 4		011 ⇔ 255	Sin funciónEstroboscopio, lento a rápido
31 Rojo 5 000 ⇔ 255 0–100%
32 Verde 5 000 ⇔ 255 0–100%
33 Azul 5 000 ⇔ 255 0–100%
34 Ámbar 5 000 ⇔ 255 0–100%
35	Rueda de Color Virtual 5	000 ⇔ 255	Vea Tabla de colores VCW
36	Temperaturas de color 5	000 ⇔ 255	Vea Gráfico de temperaturas de color
37 Estroboscopio 5		000 ⇔ 010	Sin funciónEstroboscopio, lento a rápido
37 Estroboscopio 5		011 ⇔ 255	Sin funciónEstroboscopio, lento a rápido
38 Rojo 6 000 ⇔ 255 0–100%
39 Verde 6 000 ⇔ 255 0–100%
40 Azul 6 000 ⇔ 255 0–100%
41 Ámbar 6 000 ⇔ 255 0–100%
42	Rueda de Color Virtual 6	000 ⇔ 255	Vea Tabla de colores VCW
43	Temperaturas de color 6	000 ⇔ 255	Vea Gráfico de temperaturas de color
44 Estroboscopio 6		000 ⇔ 010	Sin funciónEstroboscopio, lento a rápido
44 Estroboscopio 6		011 ⇔ 255	Sin funciónEstroboscopio, lento a rápido
45 Rojo 7 000 ⇔ 255 0–100%
46 Verde 7 000 ⇔ 255 0–100%
47 Azul 7 000 ⇔ 255 0–100%
48 Ámbar 7 000 ⇔ 255 0–100%
49	Rueda de Color Virtual 7	000 ⇔ 255	Vea Tabla de colores VCW
50	Temperaturas de color 7	000 ⇔ 255	Vea Gráfico de temperaturas de color
51 Estroboscopio 7		000 ⇔ 010	Sin funciónEstroboscopio, lento a rápido
51 Estroboscopio 7		011 ⇔ 255	Sin funciónEstroboscopio, lento a rápido
52 Rojo 8 000 ⇔ 255 0–100%
53 Verde 8 000 ⇔ 255 0–100%
54 Azul 8 000 ⇔ 255 0–100%
55 Ámbar 8 000 ⇔ 255 0–100%
56	Rueda de Color Virtual 8	000 ⇔ 255	Vea Tabla de colores VCW
57	Temperaturas de color 8	000 ⇔ 255	Vea Gráfico de temperaturas de color
58 Estroboscopio 8		000 ⇔ 010	Sin funciónEstroboscopio, lento a rápido
58 Estroboscopio 8		011 ⇔ 255	Sin funciónEstroboscopio, lento a rápido
59 Rojo 9 000 ⇔ 255 0–100%
60 Verde 9 000 ⇔ 255 0–100%
61 Azul 9 000 ⇔ 255 0–100%
62 Ámbar 9 000 ⇔ 255 0–100%
63	Rueda de Color Virtual 9	000 ⇔ 255	Vea Tabla de colores VCW
64	Temperaturas de color 9	000 ⇔ 255	Vea Gráfico de temperaturas de color
65 Estroboscopio 9		000 ⇔ 010	Sin función
65 Estroboscopio 9		011 ⇔ 255	Estroboscopio, lento a rápido
66 Rojo 10 000 ⇔ 255 0–100%
67 Verde 10 000 ⇔ 255 0–100%
68 Azul 10 000 ⇔ 255 0–100%
69 Ámbar 10 000 ⇔ 255 0–100%
70	Rueda de Color Virtual 10	000 ⇔ 255	Vea Tabla de colores VCW
71	Temperaturas de color 10	000 ⇔ 255	Vea Gráfico de temperaturas de color
72 Estroboscopio 10		000 ⇔ 010	Sin función
72 Estroboscopio 10		011 ⇔ 255	Estroboscopio, lento a rápido
73 Estroboscopio todo		000 ⇔ 010	Sin función
73 Estroboscopio todo		011 ⇔ 255	Estroboscopio, lento a rápido

10-celdas RGB EXT 63CH

Canal	Función	Valor	Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100%
2	Atenuador fino	000 ⇔ 255	0–100%
3	Rojo 1	000 ⇔ 255	0–100%
4	Verde 1	000 ⇔ 255	0–100%
5	Azul 1	000 ⇔ 255	0–100%
6	Rueda de Color Virtual 1	000 ⇔ 255	Vea Tabla de colores VCW
7	Temperaturas de color 1	000 ⇔ 255	Vea Gráfico de temperaturas de color
8	Estroboscopio 1	000 ⇔ 010	Sin función
8	Estroboscopio 1	011 ⇔ 255	Estroboscopio, lento a rápido
9	Rojo 2	000 ⇔ 255	0–100%
10	Verde 2	000 ⇔ 255	0–100%
11	Azul 2	000 ⇔ 255	0–100%
12	Rueda de Color Virtual 2	000 ⇔ 255	Vea Tabla de colores VCW
13	Temperaturas de color 2	000 ⇔ 255	Vea Gráfico de temperaturas de color
14 Estroboscopio 2		000 ⇔ 010	Sin función
14 Estroboscopio 2		011 ⇔ 255	Estroboscopio, lento a rápido
15	Rojo 3	000 ⇔ 255	0–100%
16	Verde 3	000 ⇔ 255	0–100%
17	Azul 3	000 ⇔ 255	0–100%
18	Rueda de Color Virtual 3	000 ⇔ 255	Vea Tabla de colores VCW
19	Temperaturas de color 3	000 ⇔ 255	Vea Gráfico de temperaturas de color
20 Estroboscopio 3		000 ⇔ 010	Sin función
20 Estroboscopio 3		011 ⇔ 255	Estroboscopio, lento a rápido
21	Rojo 4	000 ⇔ 255	0–100%
22	Verde 4	000 ⇔ 255	0–100%
23	Azul 4	000 ⇔ 255	0–100%
24	Rueda de Color Virtual 4	000 ⇔ 255	Vea Tabla de colores VCW
25	Temperaturas de color 4	000 ⇔ 255	Vea Gráfico de temperaturas de color
26 Estroboscopio 4		000 ⇔ 010	Sin función
26 Estroboscopio 4		011 ⇔ 255	Estroboscopio, lento a rápido
27	Rojo 5	000 ⇔ 255	0–100%
28	Verde 5	000 ⇔ 255	0–100%
29	Azul 5	000 ⇔ 255	0–100%
30	Rueda de Color Virtual 5	000 ⇔ 255	Vea Tabla de colores VCW
31	Temperaturas de color 5	000 ⇔ 255	Vea Gráfico de temperaturas de color
32 Estroboscopio 5		000 ⇔ 010	Sin función
32 Estroboscopio 5		011 ⇔ 255	Estroboscopio, lento a rápido
33	Rojo 6	000 ⇔ 255	0–100%
34 Verde	6 000 ⇔ 255 0–100%
35 Azul	6 000 ⇔ 255 0–100%
36	Rueda de Color Virtual 6	000 ⇔ 255	Vea Tabla de colores VCW
37	Temperaturas de color 6	000 ⇔ 255	Vea Gráfico de temperaturas de color
38 Estroboscopio 6		000 ⇔ 010	Sin funciónEstroboscopio, lento a rápido
38 Estroboscopio 6		011 ⇔ 255
39 Rojo	7 000 ⇔ 255 0–100%
40 Verde	7 000 ⇔ 255 0–100%
41 Azul	7 000 ⇔ 255 0–100%
42	Rueda de Color Virtual 7	000 ⇔ 255	Vea Tabla de colores VCW
43	Temperaturas de color 7	000 ⇔ 255	Vea Gráfico de temperaturas de color
44 Estroboscopio 7		000 ⇔ 010	Sin funciónEstroboscopio, lento a rápido
44 Estroboscopio 7		011 ⇔ 255	Sin funciónEstroboscopio, lento a rápido
45 Rojo	8 000 ⇔ 255 0–100%
46 Verde	8 000 ⇔ 255 0–100%
47 Azul	8 000 ⇔ 255 0–100%
48	Rueda de Color Virtual 8	000 ⇔ 255	Vea Tabla de colores VCW
49	Temperaturas de color 8	000 ⇔ 255	Vea Gráfico de temperaturas de color
50 Estroboscopio 8		000 ⇔ 010	Sin funciónEstroboscopio, lento a rápido
50 Estroboscopio 8		011 ⇔ 255	Sin funciónEstroboscopio, lento a rápido
51 Rojo	9 000 ⇔ 255 0–100%
52 Verde	9 000 ⇔ 255 0–100%
53 Azul	9 000 ⇔ 255 0–100%
54	Rueda de Color Virtual 9	000 ⇔ 255	Vea Tabla de colores VCW
55	Temperaturas de color 9	000 ⇔ 255	Vea Gráfico de temperaturas de color
56 Estroboscopio 9		000 ⇔ 010	Sin funciónEstroboscopio, lento a rápido
56 Estroboscopio 9		011 ⇔ 255	Sin funciónEstroboscopio, lento a rápido
57 Rojo	10 000 ⇔ 255 0–100%
58 Verde	10 000 ⇔ 255 0–100%
59 Azul	10 000 ⇔ 255 0–100%
60	Rueda de Color Virtual 10	000 ⇔ 255	Vea Tabla de colores VCW
61	Temperaturas de color 10	000 ⇔ 255	Vea Gráfico de temperaturas de color
62 Estroboscopio 10		000 ⇔ 010	Sin funciónEstroboscopio, lento a rápido
62 Estroboscopio 10		011 ⇔ 255	Sin funciónEstroboscopio, lento a rápido
63 Estroboscopio todo		000 ⇔ 010	Sin funciónEstroboscopio, lento a rápido
63 Estroboscopio todo		011 ⇔ 255	Sin funciónEstroboscopio, lento a rápido

10-celdas RGBAL 50CH

Canal	Función	Valor	Porcentaje/Configuración
1	Rojo 1	000 ⇔ 255	0–100%
2	Verde 1	000 ⇔ 255	0–100%
3	Azul 1	000 ⇔ 255	0–100%
4	Ámbar 1	000 ⇔ 255	0–100%
5	Limón 1	000 ⇔ 255	0–100%
6	Rojo 2	000 ⇔ 255	0–100%
7	Verde 2	000 ⇔ 255	0–100%
8	Azul 2	000 ⇔ 255	0–100%
9	Ámbar 2	000 ⇔ 255	0–100%
10	Limón 2	000 ⇔ 255	0–100%
11	Rojo 3	000 ⇔ 255	0–100%
12 Verde 3 000 ⇔ 255 0–100%
13 Azul 3 000 ⇔ 255 0–100%
14	Ámbar 3	000 ⇔ 255	0–100%
15	Limón 3	000 ⇔ 255	0–100%
16 Rojo 4 000 ⇔ 255 0–100%
17 Verde 4 000 ⇔ 255 0–100%
18 Azul	4 000 ⇔ 255 0–100%
19 Ámbar	4 000 ⇔ 255 0–100%
20 Limón	4 000 ⇔ 255 0–100%
21 Rojo	5 000 ⇔ 255 0–100%
22 Verde	5 000 ⇔ 255 0–100%
23 Azul	5 000 ⇔ 255 0–100%
24 Ámbar	5 000 ⇔ 255 0–100%
25 Limón	5 000 ⇔ 255 0–100%
26 Rojo	6 000 ⇔ 255 0–100%
27 Verde	6 000 ⇔ 255 0–100%
28 Azul	6 000 ⇔ 255 0–100%
29 Ámbar	6 000 ⇔ 255 0–100%
30 Limón	6 000 ⇔ 255 0–100%
31 Rojo	7 000 ⇔ 255 0–100%
32 Verde	7 000 ⇔ 255 0–100%
33 Azul	7 000 ⇔ 255 0–100%
34 Ámbar	7 000 ⇔ 255 0–100%
35 Limón	7 000 ⇔ 255 0–100%
36 Rojo	8 000 ⇔ 255 0–100%
37 Verde	8 000 ⇔ 255 0–100%
38 Azul	8 000 ⇔ 255 0–100%
39 Ámbar	8 000 ⇔ 255 0–100%
40 Limón	8 000 ⇔ 255 0–100%
41 Rojo	9 000 ⇔ 255 0–100%
42 Verde	9 000 ⇔ 255 0–100%
43 Azul	9	000 ⇔ 255 0–100%
44 Ámbar	9 000 ⇔ 255 0–100%
45 Limón	9 000 ⇔ 255 0–100%
46 Rojo	10 000 ⇔ 255 0–100%
47 Verde	10 000 ⇔ 255 0–100%
48 Azul	10 000 ⇔ 255 0–100%
49 Ámbar	10 000 ⇔ 255 0–100%
50 Limón	10 000 ⇔ 255 0–100%

10-celdas RGBA 40CH

Canal	Función	Valor	Porcentaje/Configuración
1	Rojo 1	000 ⇔ 255	0–100%
2	Verde 1	000 ⇔ 255	0–100%
3	Azul 1	000 ⇔ 255	0–100%
4	Ámbar 1	000 ⇔ 255	0–100%
5	Rojo 2	000 ⇔ 255	0–100%
6	Verde 2	000 ⇔ 255	0–100%
7	Azul 2	000 ⇔ 255	0–100%
8	Ámbar 2	000 ⇔ 255	0–100%
9	Rojo 3	000 ⇔ 255	0–100%
10 Verde 3 000 ⇔ 255 0–100%
11	Azul 3	000 ⇔ 255	0–100%
12 Ámbar 3 000 ⇔ 255 0–100%
13 Rojo 4 000 ⇔ 255 0–100%
14 Verde 4 000 ⇔ 255 0–100%
15 Azul 4 000 ⇔ 255 0–100%
16 Ámbar 4 000 ⇔ 255 0–100%
17 Rojo 5 000 ⇔ 255 0–100%
18 Verde 5 000 ⇔ 255 0–100%
19 Azul 5 000 ⇔ 255 0–100%
20 Ámbar 5 000 ⇔ 255 0–100%

Canal Función Valor Porcentaje/Configuración
21 Rojo 6 000 ⇔ 255 0–100%
22 Verde 6 000 ⇔ 255 0–100%
23 Azul 6 000 ⇔ 255 0–100%
24 Ámbar 6 000 ⇔ 255 0–100%
25 Rojo 7 000 ⇔ 255 0–100%
26 Verde 7 000 ⇔ 255 0–100%
27 Azul 7 000 ⇔ 255 0–100%
28 Ámbar 7 000 ⇔ 255 0–100%
29 Rojo 8 000 ⇔ 255 0–100%
30 Verde 8 000 ⇔ 255 0–100%
31 Azul 8 000 ⇔ 255 0–100%
32 Ámbar 8 000 ⇔ 255 0–100%
33 Rojo 9 000 ⇔ 255 0–100%
34 Verde 9 000 ⇔ 255 0–100%
35 Azul 9 000 ⇔ 255 0–100%
36 Ámbar 9 000 ⇔ 255 0–100%
37 Rojo 10 000 ⇔ 255 0–100%
38 Verde 10 000 ⇔ 255 0–100%
39 Azul 10 000 ⇔ 255 0–100%
40 Ámbar 10 000 ⇔ 255 0–100%

10-celdas RGB 30CH

Canal Función Valor Porcentaje/Configuración
1	Rojo 1	000 ⇔ 255	0–100%
2	Verde 1	000 ⇔ 255	0–100%
3 Azul	1 000 ⇔ 255 0–100%
4	Rojo 2	000 ⇔ 255	0–100%
5	Verde 2	000 ⇔ 255	0–100%
6 Azul	2 000 ⇔ 255 0–100%
7	Rojo 3	000 ⇔ 255	0–100%
8	Verde 3	000 ⇔ 255	0–100%
9 Azul	3 000 ⇔ 255 0–100%
10 Rojo	4 000 ⇔ 255 0–100%
11	Verde 4	000 ⇔ 255	0–100%
12 Azul	4 000 ⇔ 255 0–100%
13 Rojo	5 000 ⇔ 255 0–100%
14 Verde	5 000 ⇔ 255 0–100%
15 Azul	5 000 ⇔ 255 0–100%
16 Rojo	6 000 ⇔ 255 0–100%
17 Verde	6 000 ⇔ 255 0–100%
18 Azul	6 000 ⇔ 255 0–100%
19 Rojo	7 000 ⇔ 255 0–100%
20 Verde	7 000 ⇔ 255 0–100%
21 Azul	7 000 ⇔ 255 0–100%
22 Rojo	8 000 ⇔ 255 0–100%
23 Verde	8 000 ⇔ 255 0–100%
24 Azul	8 000 ⇔ 255 0–100%
25 Rojo	9 000 ⇔ 255 0–100%
26 Verde	9 000 ⇔ 255 0–100%
27 Azul	9 000 ⇔ 255 0–100%
28 Rojo	10 000 ⇔ 255 0–100%
29 Verde	10 000 ⇔ 255 0–100%
30 Azul	10 000 ⇔ 255 0–100%

10-celdas HSV 30CH

Canal Función Valor Porcentaje/Configuración
1 Tono	1 000 ⇔ 255 0–100%
2 Saturación 1 000 ⇔ 255 0–100%
3	V a l o	r	1	000 ⇔ 255 0–100%
4 Tono	2 000 ⇔ 255 0–100%
5 Saturación 2 000 ⇔ 255 0–100%
6	V a l o	r	2	000 ⇔ 255 0–100%
7 Tono	3 000 ⇔ 255 0–100%
8 Saturación 3 000 ⇔ 255 0–100%
9	V a l o	r	3	000 ⇔ 255 0–100%
10 Tono	4 000 ⇔ 255 0–100%
11	Saturación 4	000 ⇔ 255	0–100%
12	Valor 4	000 ⇔ 255	0–100%
13 Tono	5 000 ⇔ 255 0–100%
14 Saturación 5 000 ⇔ 255 0–100%
15	Valor 5	000 ⇔ 255	0–100%
16 Tono	6 000 ⇔ 255 0–100%
17 Saturación 6 000 ⇔ 255 0–100%
18	Valor 6	000 ⇔ 255	0–100%
19 Tono	7 000 ⇔ 255 0–100%
20 Saturación 7 000 ⇔ 255 0–100%
21	Valor 7	000 ⇔ 255	0–100%
22 Tono	8 000 ⇔ 255 0–100%
23 Saturación 8 000 ⇔ 255 0–100%
24	Valor 8	000 ⇔ 255	0–100%
25 Tono	9 000 ⇔ 255 0–100%
26 Saturación 9 000 ⇔ 255 0–100%
27	Valor 9	000 ⇔ 255	0–100%
28	Tono 10	000 ⇔ 255	0–100%
29	Saturación 10	000 ⇔ 255	0–100%
30	Valor 10	000 ⇔ 255	0–100%

Valores DMX de 5 celdas

Canal Función Valor Porcentaje/Configuración
49 Limón 5 000 ⇌ 255 0–100%
50 Limón fino 5 000 ⇌ 255 0–100%

5-celdas RGBAL EXT 43CH

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2 Atenuador fino 000 ⇔ 255 0–100%
3 Rojo	1 000 ⇔ 255 0–100%
4	V e r d	e	1 000 ⇔ 255 0–100%
5	Azul 1	000 ⇔ 255	0–100%
6	Ámbar 1	000 ⇔ 255	0–100%
7 Limón 1 000 ⇔ 255 0–100%
8	Rueda de Color Virtual 1	000 ⇔ 255	Vea Tabla de colores VCW
9	Temperaturas de color 1	000 ⇔ 255	Vea Gráfico de temperaturas de color
10 Estroboscopio 1		000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
11	Rojo 2	000 ⇔ 255	0–100%
12	Verde 2	000 ⇔ 255	0–100%
13	Azul 2	000 ⇔ 255	0–100%
14	Ámbar 2	000 ⇔ 255	0–100%
15 Limón 2 000 ⇔ 255 0–100%
16	Rueda de Color Virtual 2	000 ⇔ 255	Vea Tabla de colores VCW
17	Temperaturas de color 2	000 ⇔ 255	Vea Gráfico de temperaturas de color
18 Estroboscopio 2		000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
19	Rojo 3	000 ⇔ 255	0–100%
20	Verde 3	000 ⇔ 255	0–100%
21	Azul 3	000 ⇔ 255	0–100%
22	Ámbar 3	000 ⇔ 255	0–100%
23 Limón 3 000 ⇔ 255 0–100%
24	Rueda de Color Virtual 3	000 ⇔ 255	Vea Tabla de colores VCW
25	Temperaturas de color 3	000 ⇔ 255	Vea Gráfico de temperaturas de color
26 Estroboscopio 3		000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
27	Rojo 4	000 ⇔ 255	0–100%
28	Verde 4	000 ⇔ 255	0–100%
29	Azul 4	000 ⇔ 255	0–100%
30	Ámbar 4	000 ⇔ 255	0–100%
31 Limón 4 000 ⇔ 255 0–100%
32	Rueda de Color Virtual 4	000 ⇔ 255	Vea Tabla de colores VCW
33	Temperaturas de color 4	000 ⇔ 255	Vea Gráfico de temperaturas de color
34 Estroboscopio 4		000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
35	Rojo 5	000 ⇔ 255	0–100%
36	Verde 5	000 ⇔ 255	0–100%
37	Azul 5	000 ⇔ 255	0–100%
38	Ámbar 5	000 ⇔ 255	0–100%
39 Limón 5 000 ⇔ 255 0–100%
40	Rueda de Color Virtual 5	000 ⇔ 255	Vea Tabla de colores VCW
41	Temperaturas de color 5	000 ⇔ 255	Vea Gráfico de temperaturas de color
42 Estroboscopio 5		000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
43 Estroboscopio todo		000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido

5-celdas RGBA EXT 38CH

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2 Atenuador fino 000 ⇔ 255 0–100%
3	R o j o	1	000 ⇔ 255 0–100%
4	V e r d	e	1 000 ⇔ 255 0–100%
5 Azul	1 000 ⇔ 255 0–100%
6	Ámbar 1	000 ⇔ 255	0–100%
7	Rueda de Color Virtual 1	000 ⇔ 255	Vea Tabla de colores VCW
8	Temperaturas de color 1	000 ⇔ 255	Vea Gráfico de temperaturas de color
9 Estroboscopio 1		000 ⇔ 010	Sin función
9 Estroboscopio 1		011 ⇔ 255	Estroboscopio, lento a rápido
10	Rojo 2	000 ⇔ 255	0–100%
11	Verde 2	000 ⇔ 255	0–100%
12	Azul 2	000 ⇔ 255	0–100%
13	Ámbar 2	000 ⇔ 255	0–100%
14	Rueda de Color Virtual 2	000 ⇔ 255	Vea Tabla de colores VCW
15	Temperaturas de color 2	000 ⇔ 255	Vea Gráfico de temperaturas de color
16	Estroboscopio 2	000 ⇔ 010	Sin función
16	Estroboscopio 2	011 ⇔ 255	Estroboscopio, lento a rápido
17	Rojo 3	000 ⇔ 255	0–100%
18	Verde 3	000 ⇔ 255	0–100%
19	Azul 3	000 ⇔ 255	0–100%
20	Ámbar 3	000 ⇔ 255	0–100%
21	Rueda de Color Virtual 3	000 ⇔ 255	Vea Tabla de colores VCW
22	Temperaturas de color 3	000 ⇔ 255	Vea Gráfico de temperaturas de color
23	Estroboscopio 3	000 ⇔ 010	Sin función
23	Estroboscopio 3	011 ⇔ 255	Estroboscopio, lento a rápido
24	Rojo 4	000 ⇔ 255	0–100%
25	Verde 4	000 ⇔ 255	0–100%
26	Azul 4	000 ⇔ 255	0–100%
27	Ámbar 4	000 ⇔ 255	0–100%
28	Rueda de Color Virtual 4	000 ⇔ 255	Vea Tabla de colores VCW
29	Temperaturas de color 4	000 ⇔ 255	Vea Gráfico de temperaturas de color
30	Estroboscopio 4	000 ⇔ 010	Sin función
30	Estroboscopio 4	011 ⇔ 255	Estroboscopio, lento a rápido
31	Rojo 5	000 ⇔ 255	0–100%
32	Verde 5	000 ⇔ 255	0–100%
33	Azul 5	000 ⇔ 255	0–100%
34	Ámbar 5	000 ⇔ 255	0–100%
35	Rueda de Color Virtual 5	000 ⇔ 255	Vea Tabla de colores VCW
36	Temperaturas de color 5	000 ⇔ 255	Vea Gráfico de temperaturas de color
37	Estroboscopio 5	000 ⇔ 010	Sin función
37	Estroboscopio 5	011 ⇔ 255	Estroboscopio, lento a rápido
38	Estroboscopio todo	000 ⇔ 010	Sin función
38	Estroboscopio todo	011 ⇔ 255	Estroboscopio, lento a rápido

5-celdas RGB EXT 33CH

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2 Atenuador fino 000 ⇔ 255 0–100%
3	R o j o	1	000 ⇔ 255 0–100%
4	V e r d	e	1	000 ⇔ 255 0–100%
5 Azul	1 000 ⇔ 255 0–100%
6	Rueda de Color Virtual 1	000 ⇔ 255	Vea Tabla de colores VCW
7	Temperaturas de color 1	000 ⇔ 255	Vea Gráfico de temperaturas de color
Canal	Función	Valor	Porcentaje/Configuración
8 Estroboscopio 1		000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
9 Rojo	2 000 ⇔ 255 0–100%
10 Verde	2 000 ⇔ 255 0–100%
11 Azul	2 000 ⇔ 255 0–100%
12	Rueda de Color Virtual 2	000 ⇔ 255	Vea Tabla de colores VCW
13	Temperaturas de color 2	000 ⇔ 255	Vea Gráfico de temperaturas de color
14 Estroboscopio 2		000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
15 Rojo	3 000 ⇔ 255 0–100%
16 Verde	3 000 ⇔ 255 0–100%
17 Azul	3 000 ⇔ 255 0–100%
18	Rueda de Color Virtual 3	000 ⇔ 255	Vea Tabla de colores VCW
19	Temperaturas de color 3	000 ⇔ 255	Vea Gráfico de temperaturas de color
20 Estroboscopio 3		000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
21 Rojo	4 000 ⇔ 255 0–100%
22 Verde	4 000 ⇔ 255 0–100%
23 Azul	4 000 ⇔ 255 0–100%
24	Rueda de Color Virtual 4	000 ⇔ 255	Vea Tabla de colores VCW
25	Temperaturas de color 4	000 ⇔ 255	Vea Gráfico de temperaturas de color
26 Estroboscopio 4		000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
27 Rojo	5 000 ⇔ 255 0–100%
28 Verde	5 000 ⇔ 255 0–100%
29 Azul	5 000 ⇔ 255 0–100%
30	Rueda de Color Virtual 5	000 ⇔ 255	Vea Tabla de colores VCW
31	Temperaturas de color 5	000 ⇔ 255	Vea Gráfico de temperaturas de color
32 Estroboscopio 5		000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
33 Estroboscopio todo		000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido

5-celdas RGBAL 25CH

Canal	Función	Valor	Porcentaje/Configuración
1 Rojo	1 000 ⇔ 255 0–100%
2	Verde 1	000 ⇔ 255	0–100%
3 Azul	1 000 ⇔ 255 0–100%
4	Ámbar 1	000 ⇔ 255	0–100%
5	Limón 1	000 ⇔ 255	0–100%
6 Rojo	2 000 ⇔ 255 0–100%
7	Verde 2	000 ⇔ 255	0–100%
8 Azul	2 000 ⇔ 255 0–100%
9	Ámbar 2	000 ⇔ 255	0–100%
10	Limón 2	000 ⇔ 255	0–100%
11 Rojo	3 000 ⇔ 255 0–100%
12 Verde	3 000 ⇔ 255 0–100%
13 Azul	3 000 ⇔ 255 0–100%
14	Ámbar 3	000 ⇔ 255	0–100%
15	Limón 3	000 ⇔ 255	0–100%
16 Rojo	4 000 ⇔ 255 0–100%
17 Verde	4 000 ⇔ 255 0–100%
18 Azul	4 000 ⇔ 255 0–100%
19	Ámbar 4	000 ⇔ 255	0–100%
20	Limón 4	000 ⇔ 255	0–100%
21 Rojo	5 000 ⇔ 255 0–100%
Canal Función Valor Porcentaje/Configuración
22 Verde 5 000 ⇔ 255 0–100%
23 Azul 5 000 ⇔ 255 0–100%
24 Ámbar 5 000 ⇔ 255 0–100%
25 Limón 5 000 ⇔ 255 0–100%

5-celdas RGBA 20CH

Canal Función Valor Porcentaje/Configuración
1	R o j o	1	000 ⇔ 255 0–100%
2	Verde 1	000 ⇔ 255	0–100%
3	Azul 1	000 ⇔ 255	0–100%
4	Ámbar 1	000 ⇔ 255	0–100%
5	R o j o	2	000 ⇔ 255 0–100%
6	Verde 2	000 ⇔ 255	0–100%
7	Azul 2	000 ⇔ 255	0–100%
8	Ámbar 2	000 ⇔ 255	0–100%
9	R o j o	3	000 ⇔ 255 0–100%
10 Verde 3 000 ⇔ 255 0–100%
11	Azul 3	000 ⇔ 255	0–100%
12 Ámbar 3 000 ⇔ 255 0–100%
13	Rojo 4	000 ⇔ 255	0–100%
14 Verde 4 000 ⇔ 255 0–100%
15 Azul 4 000 ⇔ 255 0–100%
16 Ámbar 4 000 ⇔ 255 0–100%
17	Rojo 5	000 ⇔ 255	0–100%
18 Verde 5 000 ⇔ 255 0–100%
19 Azul 5 000 ⇔ 255 0–100%
20 Ámbar 5 000 ⇔ 255 0–100%

5-celdas RGB 15CH

Canal Función Valor Porcentaje/Configuración
1	R o j o	1	000 ⇔ 255 0–100%
2	Verde 1	000 ⇔ 255	0–100%
3	Azul 1	000 ⇔ 255	0–100%
4	R o j o	2	000 ⇔ 255 0–100%
5	Verde 2	000 ⇔ 255	0–100%
6	Azul 2	000 ⇔ 255	0–100%
7	R o j o	3	000 ⇔ 255 0–100%
8	Verde 3	000 ⇔ 255	0–100%
9	Azul 3	000 ⇔ 255	0–100%
10	Rojo 4	000 ⇔ 255	0–100%
11	Verde 4	000 ⇔ 255	0–100%
12 Azul	4 000 ⇔ 255 0–100%
13	Rojo 5	000 ⇔ 255	0–100%
14 Verde	5 000 ⇔ 255 0–100%
15 Azul	5 000 ⇔ 255 0–100%

5-celdas HSV 15CH

Canal Función Valor Porcentaje/Configuración
1	Tono 1	000 ⇔ 255	0–100%
2	Saturación 1	000 ⇔ 255	0–100%
3	Valor 1	000 ⇔ 255	0–100%
4	Tono 2	000 ⇔ 255	0–100%
5	Saturación 2	000 ⇔ 255	0–100%
6	Valor 2	000 ⇔ 255	0–100%

Canal	Función	Valor	Porcentaje/Configuración
7 Tono	3 000 ⇔ 255 0–100%
8 Saturación	3 000 ⇔ 255 0–100%
9	V a l o	r	3 000 ⇔ 255 0–100%
10 Tono	4 000 ⇔ 255 0–100%
11 Saturación	4 000 ⇔ 255 0–100%
12 Valor	4 000 ⇔ 255 0–100%
13 Tono	5 000 ⇔ 255 0–100%
14 Saturación	5 000 ⇔ 255 0–100%
15 Valor	5 000 ⇔ 255 0–100%

Valores DMX de 2 celdas

2-celdas RGBAL FULL 31CH

Canal	Función	Valor	Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100%
2	Atenuador fino	000 ⇔ 255	0–100%
3	Rojo 1	000 ⇔ 255	0–100%
4	Rojo fino 1	000 ⇔ 255	0–100%
5	Verde 1	000 ⇔ 255	0–100%
6	Verde fino 1	000 ⇔ 255	0–100%
7	Azul 1	000 ⇔ 255	0–100%
8	Azul fino 1	000 ⇔ 255	0–100%
9	Ámbar 1	000 ⇔ 255	0–100%
10	Ámbar fino 1	000 ⇔ 255	0–100%
11	Limón 1	000 ⇔ 255	0–100%
12 Limón fino 1 000 ⇔ 255 0–100%
13	Rueda de Color Virtual 1	000 ⇔ 255	Vea Tabla de colores VCW
14	Temperaturas de color 1	000 ⇔ 255	Vea Gráfico de temperaturas de color
15 Estroboscopio 1		000 ⇔ 010	Sin función
15 Estroboscopio 1		011 ⇔ 255	Estroboscopio, lento a rápido
16	Rojo 2	000 ⇔ 255	0–100%
17	Rojo fino 2	000 ⇔ 255	0–100%
18	Verde 2	000 ⇔ 255	0–100%
19	Verde fino 2	000 ⇔ 255	0–100%
20	Azul 2	000 ⇔ 255	0–100%
21	Azul fino 2	000 ⇔ 255	0–100%
22	Ámbar 2	000 ⇔ 255	0–100%
23	Ámbar fino 2	000 ⇔ 255	0–100%
24	Limón 2	000 ⇔ 255	0–100%
25 Limón fino 2 000 ⇔ 255 0–100%
26	Rueda de Color Virtual 2	000 ⇔ 255	Vea Tabla de colores VCW
27	Temperaturas de color 2	000 ⇔ 255	Vea Gráfico de temperaturas de color
28 Estroboscopio 2		000 ⇔ 010	Sin función
28 Estroboscopio 2		011 ⇔ 255	Estroboscopio, lento a rápido
29 Estroboscopio todo		000 ⇔ 010	Sin función
29 Estroboscopio todo		011 ⇔ 255	Estroboscopio, lento a rápido
30 Macros de color		000 ⇔ 015	Sin función
30 Macros de color		016 ⇔ 255	Macros de color
31 Velocidad atenuador		000 ⇔ 051	Pre configura la velocidad del atenuador desde la pantalla de menú
		052 ⇔ 101	Atenuador lineal
		102 ⇔ 152	Curva de atenuación no-lineal 1 (la más rápida)
		153 ⇔ 203	Curva de atenuación no-lineal 2
		204 ⇔ 255	Curva de atenuación no-lineal 3

2-celdas RGBAL Fine 20CH

Canal Función Valor Porcentaje/Configuración
1	R o j o	1	000 ⇔ 255 0–100%
2 Rojo	fino 1 000 ⇔ 255 0–100%
3	V e r d	e	1 000 ⇔ 255 0–100%
4 Verde	fino 1 000 ⇔ 255 0–100%
5 Azul	1 000 ⇔ 255 0–100%
6	Azul fino 1	000 ⇔ 255	0–100%
7	Ámbar 1	000 ⇔ 255	0–100%
8	Ámbar fino 1	000 ⇔ 255	0–100%
9	Limón 1	000 ⇔ 255	0–100%
10	Limón fino 1	000 ⇔ 255	0–100%
11	Rojo 2	000 ⇔ 255	0–100%
12	Rojo fino 2	000 ⇔ 255	0–100%
13	Verde 2	000 ⇔ 255	0–100%
14	Verde fino 2	000 ⇔ 255	0–100%
15	Azul 2	000 ⇔ 255	0–100%
16	Azul fino 2	000 ⇔ 255	0–100%
17	Ámbar 2	000 ⇔ 255	0–100%
18	Ámbar fino 2	000 ⇔ 255	0–100%
19	Limón 2	000 ⇔ 255	0–100%
20	Limón fino 2	000 ⇔ 255	0–100%

2-celdas RGBAL EXT 19CH

Canal Función Valor Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100%
2	Atenuador fino	000 ⇔ 255	0–100%
3	R o j o	1	000 ⇔ 255 0–100%
4	V e r d	e	1 000 ⇔ 255 0–100%
5 Azul	1 000 ⇔ 255 0–100%
6	Ámbar 1	000 ⇔ 255	0–100%
7	Limón 1	000 ⇔ 255	0–100%
8	Rueda de Color Virtual 1	000 ⇔ 255	Vea Tabla de colores VCW
9	Temperaturas de color 1	000 ⇔ 255	Vea Gráfico de temperaturas de color
10	Estroboscopio 1	000 ⇔ 010	Sin función
10	Estroboscopio 1	011 ⇔ 255	Estroboscopio, lento a rápido
11	Rojo 2	000 ⇔ 255	0–100%
12	Verde 2	000 ⇔ 255	0–100%
13	Azul 2	000 ⇔ 255	0–100%
14	Ámbar 2	000 ⇔ 255	0–100%
15	Limón 2	000 ⇔ 255	0–100%
16	Rueda de Color Virtual 2	000 ⇔ 255	Vea Tabla de colores VCW
17	Temperaturas de color 2	000 ⇔ 255	Vea Gráfico de temperaturas de color
18	Estroboscopio 2	000 ⇔ 010	Sin función
18	Estroboscopio 2	011 ⇔ 255	Estroboscopio, lento a rápido
19	Estroboscopio todo	000 ⇔ 010	Sin función
19	Estroboscopio todo	011 ⇔ 255	Estroboscopio, lento a rápido

2-celdas RGBA EXT 17CH

Canal Función Valor Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100%
2	Atenuador fino	000 ⇔ 255	0–100%
3	R o j o	1	000 ⇔ 255 0–100%
4	V e r d	e	1	000 ⇔ 255 0–100%
5 Azul	1 000 ⇔ 255 0–100%
6	Ámbar 1	000 ⇔ 255	0–100%

Canal	Función	Valor	Porcentaje/Configuración
7	Rueda de Color Virtual 1	000 ⇔ 255	Vea Tabla de colores VCW
8	Temperaturas de color 1	000 ⇔ 255	Vea Gráfico de temperaturas de color
9 Estroboscopio 1		000 ⇔ 010	Sin función
9 Estroboscopio 1		011 ⇔ 255	Estroboscopio, lento a rápido
10 Rojo 2 000 ⇔ 255 0–100%
11 Verde 2 000 ⇔ 255 0–100%
12 Azul 2 000 ⇔ 255 0–100%
13 Ámbar 2 000 ⇔ 255 0–100%
14	Rueda de Color Virtual 2	000 ⇔ 255	Vea Tabla de colores VCW
15	Temperaturas de color 2	000 ⇔ 255	Vea Gráfico de temperaturas de color
16 Estroboscopio 2		000 ⇔ 010	Sin función
16 Estroboscopio 2		011 ⇔ 255	Estroboscopio, lento a rápido
17 Estroboscopio todo		000 ⇔ 010	Sin función
17 Estroboscopio todo		011 ⇔ 255	Estroboscopio, lento a rápido

2-celdas RGB EXT 15CH

Canal	Función	Valor	Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100%
2	Atenuador fino	000 ⇔ 255	0–100%
3	Rojo 1	000 ⇔ 255	0–100%
4	Verde 1	000 ⇔ 255	0–100%
5 Azul	1 000 ⇔ 255 0–100%
6	Rueda de Color Virtual 1	000 ⇔ 255	Vea Tabla de colores VCW
7	Temperaturas de color 1	000 ⇔ 255	Vea Gráfico de temperaturas de color
8 Estroboscopio 1		000 ⇔ 010	Sin función
8 Estroboscopio 1		011 ⇔ 255	Estroboscopio, lento a rápido
9	Rojo 2	000 ⇔ 255	0–100%
10	Verde 2	000 ⇔ 255	0–100%
11	Azul 2	000 ⇔ 255	0–100%
12	Rueda de Color Virtual 2	000 ⇔ 255	Vea Tabla de colores VCW
13	Temperaturas de color 2	000 ⇔ 255	Vea Gráfico de temperaturas de color
14 Estroboscopio 2		000 ⇔ 010	Sin función
14 Estroboscopio 2		011 ⇔ 255	Estroboscopio, lento a rápido
15 Estroboscopio todo		000 ⇔ 010	Sin función
15 Estroboscopio todo		011 ⇔ 255	Estroboscopio, lento a rápido

2-celdas RGBAL 10CH

Canal	Función	Valor	Porcentaje/Configuración
1	Rojo 1	000 ⇔ 255	0–100%
2	Verde 1	000 ⇔ 255	0–100%
3 Azul	1 000 ⇔ 255 0–100%
4	Ámbar 1	000 ⇔ 255	0–100%
5	Limón 1	000 ⇔ 255	0–100%
6	Rojo 2	000 ⇔ 255	0–100%
7	Verde 2	000 ⇔ 255	0–100%
8 Azul	2 000 ⇔ 255 0–100%
9	Ámbar 2	000 ⇔ 255	0–100%
10	Limón 2	000 ⇔ 255	0–100%

2-celdas RGBA 8CH

Canal	Función	Valor	Porcentaje/Configuración
1	Rojo 1	000 ⇔ 255	0–100%
2	Verde 1	000 ⇔ 255	0–100%
3 Azul	1 000 ⇔ 255 0–100%

Canal Función Valor Porcentaje/Configuración
4	Á	m	b	a	r	1	000 ⇔ 255 0–100%
5	R	o	j	o	2	000 ⇔ 255 0–100%
6	V	e	r	d	e	2	000 ⇔ 255 0–100%
7 Azul	2	000 ⇔ 255 0–100%
8	Á	m	b	a	r	2	000 ⇔ 255 0–100%

2-celdas RGB 6CH

Canal Función Valor Porcentaje/Configuración
1	R	o	j	o	1	000 ⇔ 255 0–100%
2	V	e	r	d	e	1 000 ⇔ 255 0–100%
3 Azul	1 000 ⇔ 255 0–100%
4	R	o	j	o	2	000 ⇔ 255 0–100%
5	V	e	r	d	e	2 000 ⇔ 255 0–100%
6 Azul	2 000 ⇔ 255 0–100%

2-celdas HSV 6CH

Canal Función Valor Porcentaje/Configuración
1	Tono 1	000 ⇔ 255	0–100%
2	Saturación 1	000 ⇔ 255	0–100%
3	Valor 1	000 ⇔ 255	0–100%
4	Tono 2	000 ⇔ 255	0–100%
5	Saturación 2	000 ⇔ 255	0–100%
6	Valor 2	000 ⇔ 255	0–100%

Valores DMX de 1 celda

1-celda RGBAL FULL 17CH

Canal Función Valor Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100%
2	Atenuador fino	000 ⇔ 255	0–100%
3	Rojo	000 ⇔ 255	0–100%
4	Rojo fino	000 ⇔ 255	0–100%
5	Verde	000 ⇔ 255	0–100%
6	Verde fino	000 ⇔ 255	0–100%
7	Azul	000 ⇔ 255	0–100%
8	Azul fino	000 ⇔ 255	0–100%
9	Ámbar	000 ⇔ 255	0–100%
10	Ámbar fino	000 ⇔ 255	0–100%
11	Limón	000 ⇔ 255	0–100%
12	Limón fino	000 ⇔ 255	0–100%
13	Rueda de Color Virtual	000 ⇔ 255	Vea Tabla de colores VCW
14	Temperaturas de color	000 ⇔ 255	Vea Gráfico de temperaturas de color
15	Estroboscopio	000 ⇔ 010	Sin función
15	Estroboscopio	011 ⇔ 255	Estroboscopio, lento a rápido
16	Macros de color	000 ⇔ 015	Sin función
16	Macros de color	016 ⇔ 255	Macros de color
17	Velocidad Atenuador	000 ⇔ 051	Pre configura la velocidad del atenuador desde la pantalla de menú
		052 ⇔ 101	Atenuador lineal
		102 ⇔ 152	Curva de atenuación no-lineal 1 (la más rápida)
		153 ⇔ 203	Curva de atenuación no-lineal 2
		204 ⇔ 255	Curva de atenuación no-lineal 3

1-celda RGBAL Fine 10CH

Canal Función Valor Porcentaje/Configuración
1	R o j o	000 ⇔ 255 0–100%
2 Rojo	fino 000 ⇔ 255 0–100%
3	V e r d	e	000 ⇔ 255 0–100%
4 Verde fino	000 ⇔ 255 0–100%
5 Azul	000 ⇔ 255 0–100%
6 Azul	fino 000 ⇔ 255 0–100%
7	Á m b a	r	000 ⇔ 255 0–100%
8	Ámbar fino	000 ⇔ 255	0–100%
9	Limón	000 ⇔ 255	0–100%
10	Limón fino	000 ⇔ 255	0–100%

1-celda RGBAL EXT 10CH

Canal Función Valor Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100%
2	Atenuador fino	000 ⇔ 255	0–100%
3	R o j o	000 ⇔ 255 0–100%
4	V e r d	e	000 ⇔ 255 0–100%
5 Azul	000 ⇔ 255 0–100%
6	Á m b a	r	000 ⇔ 255 0–100%
7	Limón	000 ⇔ 255	0–100%
8	Rueda de Color Virtual	000 ⇔ 255	Vea Tabla de colores VCW
9	Temperaturas de color	000 ⇔ 255	Vea Gráfico de temperaturas de color
10	Estroboscopio	000 ⇔ 010	Sin función
10	Estroboscopio	011 ⇔ 255	Estroboscopio, lento a rápido

1-celda RGBA EXT 9CH

Canal Función Valor Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100%
2	Atenuador fino	000 ⇔ 255	0–100%
3	R o j o	000 ⇔ 255 0–100%
4	V e r d	e	000 ⇔ 255 0–100%
5 Azul	000 ⇔ 255 0–100%
6	Á m b a	r	000 ⇔ 255 0–100%
7	Rueda de Color Virtual	000 ⇔ 255	Vea Tabla de colores VCW
8	Temperaturas de color	000 ⇔ 255	Vea Gráfico de temperaturas de color
9 Estroboscopio		000 ⇔ 010	Sin función
9 Estroboscopio		011 ⇔ 255	Estroboscopio, lento a rápido

1-celda RGB EXT 8CH

Canal Función Valor Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100%
2	Atenuador fino	000 ⇔ 255	0–100%
3	R o j o	000 ⇔ 255 0–100%
4	V e r d	e	000 ⇔ 255 0–100%
5 Azul	000 ⇔ 255 0–100%
6	Rueda de Color Virtual	000 ⇔ 255	Vea Tabla de colores VCW
7	Temperaturas de color	000 ⇔ 255	Vea Gráfico de temperaturas de color
8 Estroboscopio		000 ⇔ 010 Sin función011 ⇔ 255	Estroboscopio, lento a rápido

1-celda RGBAL 5CH

Canal Función Valor Porcentaje/Configuración
1	R	o	j	o	000 ⇔ 255 0–100%
2	V	e	r	d	e	000 ⇔ 255 0–100%
3	A	z	u	l	000 ⇔ 255 0–100%
4	Á	m	b	a	r	000 ⇔ 255 0–100%
5	L	i	m	ó	n	000 ⇔ 255 0–100%

1-celda RGBA 4CH

Canal Función Valor Porcentaje/Configuración
1	R	o	j	o	000 ⇔ 255 0–100%
2	V	e	r	d	e	000 ⇔ 255 0–100%
3	A	z	u	l	000 ⇔ 255 0–100%
4	Á	m	b	a	r	000 ⇔ 255 0–100%

1-celda RGB 3CH

Canal Función Valor Porcentaje/Configuración
1	R	o	j	o	000 ⇔ 255 0–100%
2	V	e	r	d	e	000 ⇔ 255 0–100%
3	A	z	u	l	000 ⇔ 255 0–100%

1-celda DMX-VCW-CCT 3CH

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2	Rueda de Color Virtual	000 ⇔ 255	Vea Tabla de colores VCW
3	Temperaturas de color	000 ⇔ 255	Vea Gráfico de temperaturas de color

1-celda HSV 3CH

Canal Función Valor Porcentaje/Configuración
1	T o n o	000 ⇔ 255	0–100%
2 Saturación		000 ⇔ 255	0–100%
3	Valor	000 ⇔ 255	0–100%

Address: Av. de las Partidas 34 - 3B

Lerma, Edo. de México, CP 52000

Voice: +52 (728) 690-2010

Índice Haga clic en un título para acceder a él

Exención de Responsabilidad
GARANTÍA LIMITADA
Notas de Seguridad
Cumplimiento de la FCC
Contacto
Qué va Incluido
Corriente Alterna
Alimentación en cadena
Sustitución del fusible
Conexiones de Señal
Personalidades de control
Conexión DMX
Conexión Art-Net™
Conexión sACN
Conexión maestro/esclavo
RDM (gestión remota del dispositivo)
Montaje
Diagrama de montaje del producto
Rueda de Color Virtual (VCW)
Valores DMX de 1 celda

Asistente de manual

Impulsado por Anthropic

Esperando tu mensaje

Información del producto

Marca : Chauvet

Modelo : Ovation B-2805FC

Categoría : Lámpara
