MODE D'EMPLOI Ovation H-55WW Chauvet

À Propos de ce Manuel

Le Manuel de Référence du Ovation H-55WW (MR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

• Cet appareil doit être positionné de manière à ce que la source de lumière soit à plus de 7,2 m des yeux.
- Remplacez les câbles endommagés UNIQUEMENT par des câbles identiques, ou l'équivalent, disponibles auprès du fabricant ou de son revendeur.
- La source lumineuse contenue dans ce produit ne doit être remplacée que par le fabricant, son revendeur ou un technicien ayant une qualification similaire.

- Ce produit est destiné à un usage professionnel uniquement.

• N'ouvrez PAS ce produit. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.

- Ne regardez PAS la source lumineuse lorsque le produit fonctionne.

- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

- ATTENTION: Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.

- ATTENTION: le boîtier de ce produit est brûlant lors du fonctionnement.

• Montez toujours ce produit dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.

- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du produit lorsque celui-ci fonctionne.

- Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce produit en hauteur.

- N'utilisez PAS ce produit en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pour en affecter le fonctionnement.

• N'utilisez PAS ce produit si le boîtier, les lentilles ou les câbles vous semblent endommagés.

- Ne connectez PAS ce produit ni à un gradateur ni à un rhéostat.

- Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la terre.

• Transportez/Suspendez ce produit UNIQUEMENT au moyen de la poignée ou lyre de susopension dont il est doté.

- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.

- La température ambiante maximale supportée par ce produit est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

Conformité FCC

Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'équipement.

Avertissement à l'exposition aux fréquences radio pour l'Amérique du Nord et l'Australie

Attention ! Cet équipement est conforme aux limites de la FCC d'exposition aux radiations définies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé à une distance minimale de 20 cm entre le radiateur et votre corps. Cet émetteur ne doit pas être installé ou fonctionner conjointement avec une autre antenne ou un autre émetteur.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Mexique, et du Benelux, contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre appareil. Consultez le site Contact Us pour trouver nos coordonnées.

Ce Qui est Inclus

• Ovation H-55WW
• Lentilles 65^ , 40^ et 25^

• Filtre 80

• Coussin alvéolé

• Kit d'encastrement et kit d'applique
  • Manuel de Référence

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron	Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Remplacement du Fusible

1. Débranchez l'appareil de la prise.
2. À l'aide d'un tournevis Philips à tête n° 2, dévissez le couvercle du porte-fusible.
3. Remplacez le fusible obsolète par un fusible neuf équivalent
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Raccordement DMX

Le Ovation H-55WW fonctionnera avec un jeu d'orgues DMX au moyen de connexions DMX sans fil, câblé o en série. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

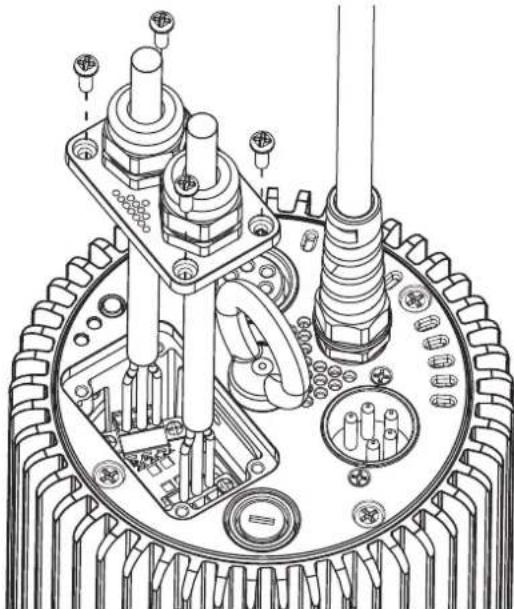

Connexion DMX

Le Ovation H-55WW utilise une connexion de données DMX pour ses personnalités DMX: 1Ch, 2Ch, 3Ch et 6Ch. Schéma de câblage DMX

Connexion Maître/ Esclave

Le Ovation H-55WW utilise une connexion de données DMX pour son mode Maître/Esclave. RDM (Gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Ovation H-55WW supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu.

Fonctionnement sans fil

Dans des conditions optimales, l'Ovation H-55WW peut fonctionner jusqu'à 300 m de l'émetteur W-DMX. Le récepteur W-DMX de l'Ovation H-55WW doit être associé à l'émetteur W-DMX pour un fonctionnement sans fil.

Configuration initiale

1. Allumez l'émetteur W-DMX.
2. Connectez l'ametteur W-DMX au controleur DMX.
3. Placez le Ovation H-55WW à moins de 300 m de l'émetteur W-DMX.
4. Debranchez tous les cables DMX branches sur le Ovation H-55WW.
5. Allumez le Ovation H-55WW.

Configuration

Pour configurer le mode sans fil, appuyez et maintenez le bouton à côté des voyants lumineux.

Mode Voyant	sans fil Description
ÉTEINDRE Feux	verts et rouges éteints Le luminaire est éteint
MODE DE RÉCEPTION	La lumière verte clignote lentement	En mode de réception
	Lumière rouge éteinte En attente de connexion sans fil
	Lumière rouge allumé	Connecté avec W-DMX Control et il y a un signal d'entrée DMX
	La lumière rouge clignote lentement	Connecté avec W-DMX Control mais aucun signal d'entrée DMX détecté
	La lumière rouge clignote rapidement	Connecté au contrôle W-DMX mais le signal est faible

Le fonctionnement W-DMX peut être interrompu ou inhibé par des masses de liquides entre l'émetteur et le récepteur, comme par exemple de l'eau, de la neige ou des personnes. Pour de meilleurs résultats, assurez-vous que la zone située entre l'émetteur et le récepteur soit exempte de toute masse liquide.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/productcategory/truss-clamps/

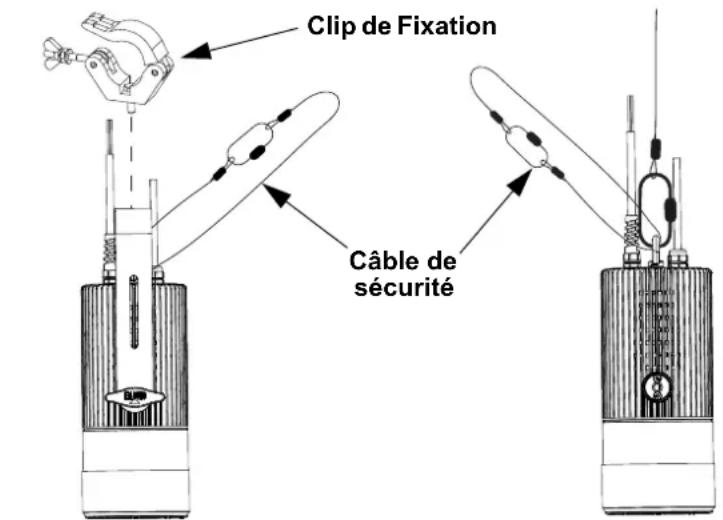

Schéma de Montage de l'Appareil

Clip de Fixation Câble de sécurité

Montage en Hauteur

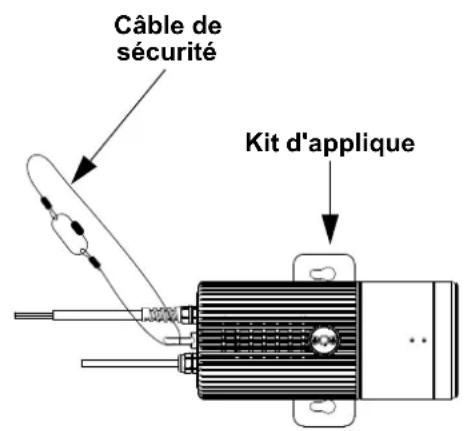

Câble de sécurité Kit d'applique

Montage Latéral / MuralMontage

Tableu de Menu

Reportez-vous à la page du produit Ovation H-55WW sur www.chauvetprofessional.com pour la dernière carte des menu.

RDM2go, ou une autre interface compatible RDM, est nécessaire pour la configuration de l'appareil.

Niveau Principal	Niveaux de Programmation Description
DMX Address Address 001-512					Permet de sélectionner l'adresse de démarrage (*le canal le plus élevé est restreint à la personnalité choisie)
DMX Channel	1CH 1- canaux: gradateur
	2CH 2- canaux: gradateur, gradateur 16-bit
	3CH				3- canaux: gradateur, gradateur 16-bit, stroboscope
	6CH				6- canaux: gradateur, gradateur 16-bit, stroboscope, programmes automatiques, vitesse auto, contrôle
Dimmer Curve	Linear				Définir la courbe de gradation
	Square
	I Square
	SCurve
Dimmer Mode	Off				Courbes de gradation rapide (Dimmer1) à lent (Dimmer3) ou pas de gradateur (Off)
	Dimmer 1
	Dimmer 2
	Dimmer 3
LED Frequency	600Hz				Permet de sélectionner la fréquence de sortie MLI
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Factory Setting	No				Permet de réinitialiser aux valeurs par défaut d'usine
	Yes
Specific PIDS	1 8206	Clean Device Hours		0 Ne pas effacer les heures du produit
				1 Effacer les heures du produit
	2 8207	Static-Dimmer 0-255 Gradateur (0-100%)
	3	8208	Static-Strobe	0-255	Strobe (0-100%)
	4 8209	Auto Show 1-4			Sélectionne les programmes automatiques
	5	8210	Auto Speed	1-100	Définit la vitesse du programme
	6	8211 Master/Slave		0 Mode maître
				1 Mode esclave
	7 8212	W-DMX On/Off		0 W-DMX désactive
				1 W-DMX active
	8 8215	Receive Reset		0 Ne pas réinitialiser le récepteur
				1 Réinitialiser le récepteur
	9 8216	Emergency Mode		0 Mode d'urgence désactive
				1 Mode d'urgence active

Valeurs DMX

6Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1	G r a d	a	t e u r 000 ⇔ 255 0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3 Stroboscope		000 ⇔ 010 Pas de fonction011 ⇔ 255 Stroboscope, lent à rapide
4	Programmes automatiques	000 ⇔ 010 Pas de fonction011 ⇔ 070 Auto programmes 1071 ⇔ 130 Auto programmes 2131 ⇔ 190 Auto programmes 3191 ⇔ 255 Auto programmes 4
5	Vitesse auto	000 ⇔ 255	0–100%
6	Contrôle(maintenez pendant 3 secondes)	000 ⇔ 007 Pas de fonction008 ⇔ 015 Réinitialisation du gradateur016 ⇔ 023 Courbe de gradateur S-courbe024 ⇔ 031 Courbe de gradateur linéaire032 ⇔ 039 Courbe de gradation carrée040 ⇔ 047 Courbe de gradation carrée inverse048 ⇔ 055 Arrêt du mode de vitesse d'assombrissement056 ⇔ 063 Mode 1 de vitesse d'assombrissement (rapide)064 ⇔ 071 Mode 2 de vitesse d'assombrissement072 ⇔ 079 Mode 3 de vitesse d'assombrissement (lente)080 ⇔ 255 Réservé pour une utilisation future

3Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3	Stroboscope	000 ⇔ 010 Pas de fonction011 ⇔ 255 Stroboscope, lent à rapide

2Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100%
2	Gradateur fin	000 ⇔ 255	0–100%

1Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100%

Spécifications techniques

Dimensions et poids

Longueur Largeur Hauteur Poids

334 mm (13,14 po) 176 mm (6,92 po) 115 mm (4,52 po) 3,4 kg (7,4 lb)

Remarque: Les dimensions en pouce sont arrondies.

Alimentation

Type d'alimentation Plage Sélection de tension

Commutation (interne) 100–240 VCA, 50/60 Hz Universelle

Paramètre	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz
Consommation 60 W	61 W	63 W
Courant de fonctionnement	0,497 A	0,297	0,269 A
Fusibles	T2 A, 250 V	T2 A, 250 V	T2 A, 250 V

E/S alimentation	États-Unis/Mondial	Royaume-Uni/Europe
Cordon d'alimentation fixe	Fil nu	Fil nu

Source lumineuse

Type	Couleur	Quantité	Alimentation	Courant	Durée de vie
LED	Blanc chaud	1	129,5 W	1,45 A	50 000 heures

Photométrie

Filtre/Lentille	Angle de faisceau	Angle de champ	Éclairement @ 5 m
80° filtre	41°	126°	131 lux
65° lentille	39°	73°	212 lux
45° lentille	30°	58°	400 lux
25° lentille	24°	39°	728 lux

Thermique

Température externe minimum	Température externe maximum	Système de refroidissement
-4 °F (-20 °C) 113 °F (45 °C)	Convection

DMX

Connecteurs E/S	Plage de canaux
Prise XLR à cinq broches, W-DMX	1, 2, 3 ou 6

Commande

Nom du produit	Nom de l'Appareil	Code de l'article	Code UPC
Ovation H-55WW (noir)	OVATIONH55WWBLK	03031628	781462219765
Ovation H-55WW (blanc)	OVATIONH55WWWHT	03031627	781462219758

Instructions d'installation pour Ovation H-55WW Houselight Recess Kit

Vous trouverez ci-dessous les instructions d'installation du kit de montage Houselight avec la Ovation H-55WW.

Instructions pour Ovation H-55WW

1. Percer un trou de 145–160 mm au plafond.

Plafond Trou de forage ici.

Assurez-vous que le plafond peut supporter le poids de l'appareil et de ses accessoires avant l'installation.

1. Fixez les rails de support au plafond.

2. Fixez le kit d'encastrement à l'appareil.

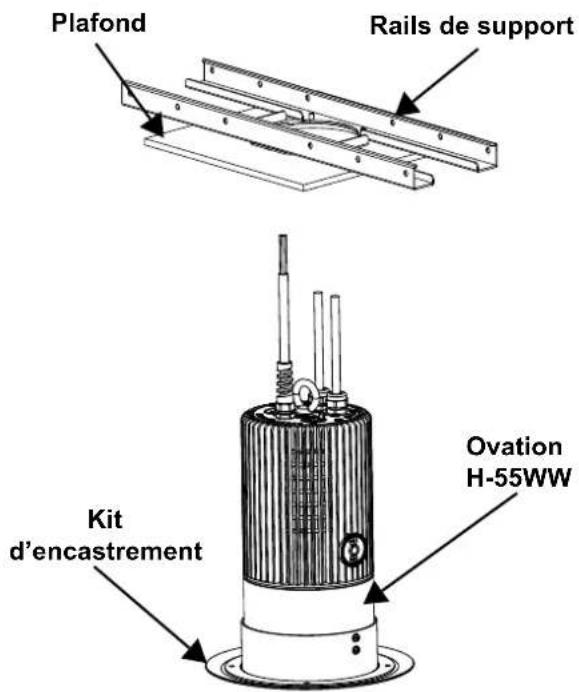

Plafond Rails de support Kit d'encastrement Ovation H-55WW

Lors de l'utilisation du kit d'encastrement, le luminaire doit être installé dans un plénum avec un espace libre suffisant pour la ventilation. L'installation dans des espaces confinés sans circulation d'air n'est pas autorisée.

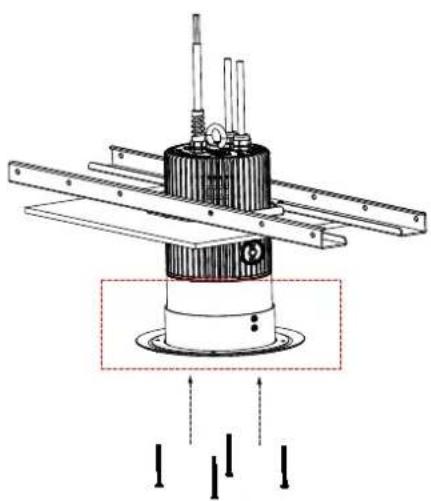

1. Fixez le luminaire au plafond à l'aide de 4 vis M4.

1. L'installation est fini.

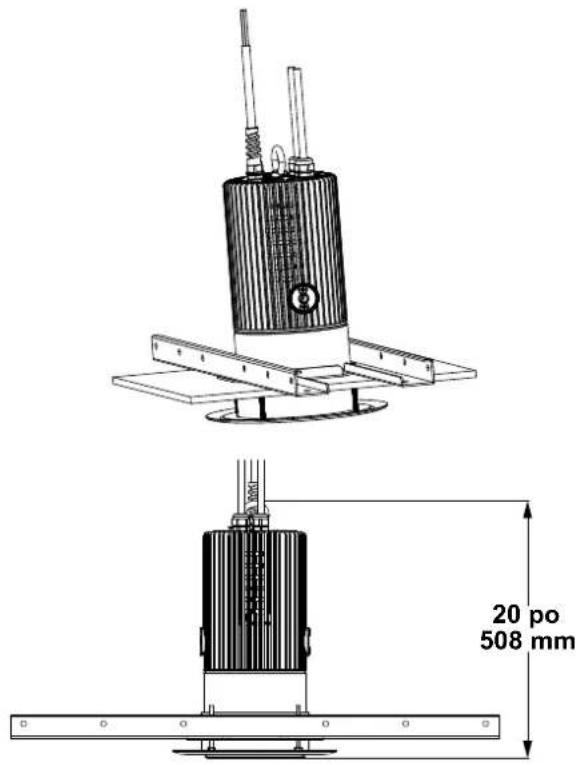

Une distance d'au moins 20 po (508 mm) du mur au plafond, dans toutes les directions, est requise lors de l'installation du kit d'encastrement.

20 po 508 mm

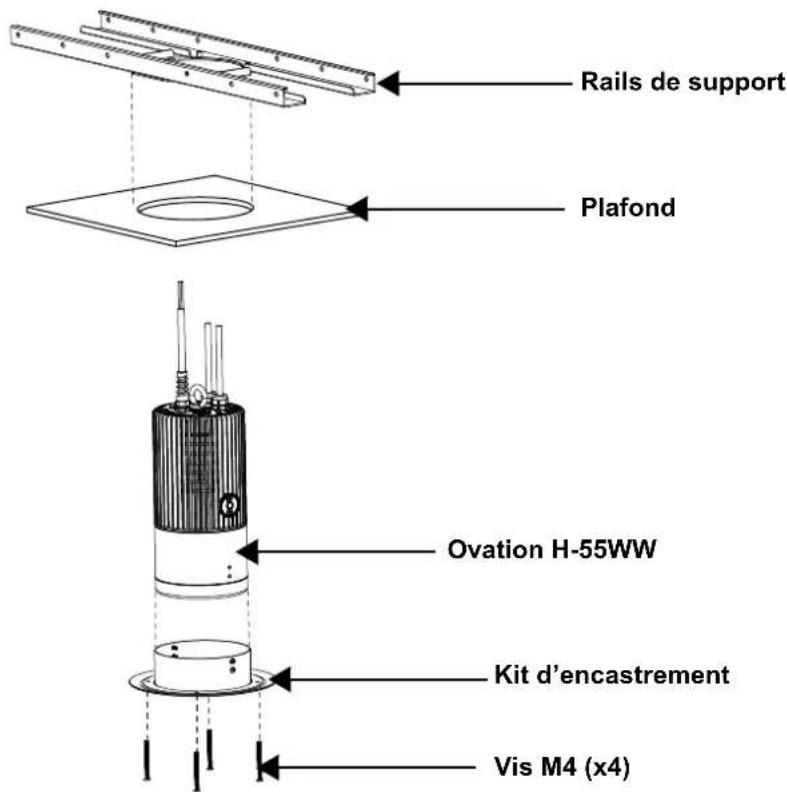

Vue éclatée de l'installation du luminaire

Rails de support Plafond Ovation H-55WW Kit d'encastrement Vis M4 (x4)
