GEBRUIKSAANWIJZING Ovation H-55WW Chauvet

Over deze handleiding

De Ovation H-55WW Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menuopties en DMX-waarden.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

• Dit product moet zodanig geplaatst worden dat de lichtbron zich verder dan 7,2 m van enige ogen bevindt.
• Vervang beschadigde kabels ALLEEN met identieke kabels, of het equivalent daarvan, die verkrijgbaar zijn bij de fabrikant of diens serviceagent.
• De lichtbron die in dit product omvat is mag alleen vervangen worden door de fabrikant, diens serviceagent, of een soortgelijke erkende monteur.

- Dit product is alleen bedoeld voor professioneel gebruik.

- Open het product NIET. Het bevat geen te onderhouden onderdelen.

- KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.

- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

- LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.

- LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.

• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.

- Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.

- GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.

- Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden.

- Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.

- Sluit dit product NIET aan op een dimmer of een regelweerstand.

- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

- Gebruik UITSLUITEND de ophang-/montagebeugels of de hendels om dit product te dragen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

FCC-naleving

Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren.

RF-blootstellingswaarschuwing voor Noord-Amerika en Australië

Waarschuwing! Deze apparatuur voldoet aan de FCC-limieten voor blootstelling aan straling die zijn vastgesteld voor een ongecontroleerde omgeving. Deze apparatuur moet geplaatst en gebruikt worden met een minimale afstand van 20 cm tussen de radiator en uw lichaam. Deze zender mag niet op dezelfde locatie worden gebruikt als of geplaatst worden bij een andere antenne of zender.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar Contact Us oor contactinformatie.

Wat is inbegrepen

• Ovation H-55WW
- 65^ , 40^ en 25^ lenzen
- 80^ filter

• E i e r k r a t
- Inbouwset en Wandverlichting-set
• Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

De zekering vervangen

1. Ontkoppel dit product van de stroom.
2. Gebruik een kruiskopschroevendraaier nr. 2 en schroef de kap van de zekeringshouder los van de behuizing.
3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel	Groen/geel	Groen

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

DMX-koppeling

De Ovation H-55WW kan met een DMX-controller werken met een DMX draadloze, bedrading of seriële verbinding. Op www.chauvetprofessional.com. is een DMX basishandleiding verkrijgbaar.

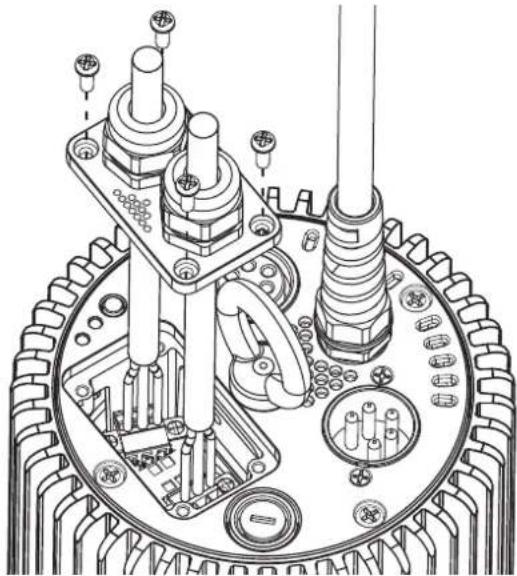

DMX-aansluiting

De Ovation H-55WW gebruikt een DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 1 Ch, 2 Ch, 3 Ch en 6 Ch. DMX bedradingsschema

De Ovation H-55WW maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus.

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Ovation H-55WW ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van.

Draadloze bediening

In optimale omstandigheden, kan de Ovation H-55WW werken tot een afstand van 300 m van de W-DMX zender. De W-DMX ontvanger in de Ovation H-55WW moet met de W-DMX zender zijn gekoppeld voor draadloze werking.

Eerste opstelling

1. Schakel de W-DMX-zender in
2. Sluit de W-DMX-zender aan op een DMX-regelaar.
3. Plaats de Ovation H-55WW binnen 300 m van de W-DMX-zender.
4. Ontkoppel alle DMX-kabels van de Ovation H-55WW.
5. Schakel de Ovation H-55WW in.

Configuratie

Mode Draadloos indicatielampje Beschrijving
UIT Groen / rood licht uit Armatuur is uitgeschakeld
ONTVANGSTMODUS	Groen licht knippert langzaam	In ontvangstmodus
	Rood licht uit Wachten op draadloze verbinding
	Rood licht aan	Verbonden met W-DMX Control en er is een DMX-ingangssignaal
	Rood licht knippert langzaam	Verbonden met W-DMX-besturing maar geen DMX-ingangssignaal gedetecteerd
	Rood licht knippert snel Verbonden met W-DMX-besturing maar het signaal is zwak

De werking van W-DMX kan worden verstoord of onderbroken door vloeistofmassa's tussen de zender en de ontvanger, zoals water, sneeuw of mensen. Houd het gebied tussen de zender en de ontvanger voor de beste resultaten vrij van vloeistofmassa.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/

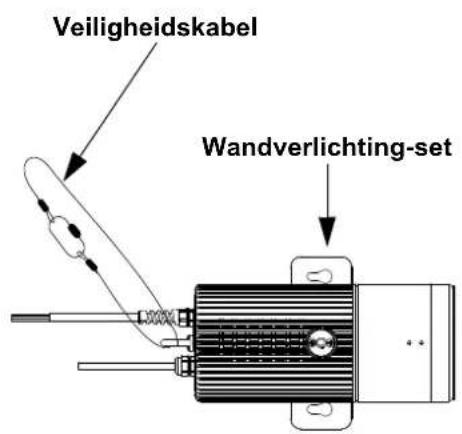

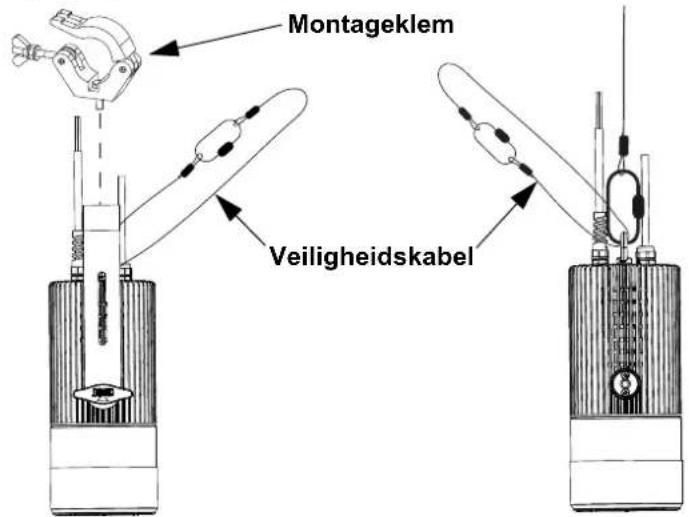

Montagediagram van het product

Montageklem Veiligheidskabel

Montage boven het hoofd

Veiligheidskabel Wandverlichting-set

Plaatsing op de vloer Zij-/wandmontage

Menumap

Raadpleeg de productpagina van Ovation H-55WW op www.chauvetprofessional.com voor de nieuwste menukaart.

RDM2go of een andere RDM-compatibele interface is vereist voor het instellen van een armatuur.

Hoofdniveau Programmeerniveaus Beschrijving
DMX Address	Address 001-512				Selecteer het DMX-adres (hoogste kanaal beperkt tot de gekozen persoonlijkheid)
DMX Channel	1CH 1-kanaal: dimmer
	2CH 2-kanaal: dimmer, 16-bits				dimmer
	3CH				3-kanaal: dimmer, 16-bits dimmer, stroboscoop
	6CH				6-kanaal: dimmer, 16-bits dimmer, stroboscoop, programmes auto, vitesse auto, controle
Dimmer Curve	Linear				Stelt de dimcurve in
	Square
	I Square
	SCurve
Dimmer Mode	Off Lineaire dimmer
	Dimmer 1 Snelle dimmer-kromme
	Dimmer 2 Gemiddelde dimmer-kromme
	Dimmer 3 Langzame dimmer-kromme
LED Frequency	600Hz				Selecteert de PWM-uitgangsfrequentie
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Factory Setting	No Geeft de huidige UID #
	Yes Herstellen naar de fabrieks standaard
Specific PIDS	1	8	2 Clean Device Hours	6 0 Wis de producturen niet
				1 Wis de producturen
	2	8207	Static-Dimmer	0-255	Dimmer (0-100%)
	3	8208	Static-Strobe	0-255	Stroboscoop (0-100%)
	4	8209	Auto Show	1-4	Selecteert automatische programma's
	5	8210	Auto Speed	1-100	Stelt de programmasnelheid in
	6	8211	Master/Slave	0 Meester -modus
				1 Slaaf-modus
	7 8212	W-DMX On/Off		0 W-DMX uit
				1 W-DMX aan
	8 8215	Receive Reset		0 Reset de ontvanger niet
				1 Reset de ontvanger
	9 8216	Emergency Mode		0 Noodmodus uit
				1 Noodmodus aan

DMX-waarden 6Ch

Kanaal	Functie	Waarde	Percentage/instelling
1 Dimmer 000 ⇔ 255 0–100%
2	Fijne dimmer	000 ⇔ 255	0–100%
3 Stroboscoop		000 ⇔ 010 Geen functie011 ⇔ 255 Stroboscoop, langzaam naar snel
4	Automatische programmas	000 ⇔ 010 Geen functie011 ⇔ 070 Auto 1071 ⇔ 130 Auto 2131 ⇔ 190 Auto 3191 ⇔ 255 Auto 4
5	Automatische snelheid	000 ⇔ 255 0–100%
6	Controle(houd 3 seconden ingedrukt	000 ⇔ 007 Geen functie008 ⇔ 015 Dimmer reset016 ⇔ 023 S-curve dimcurve024 ⇔ 031 Lineaire dimcurve032 ⇔ 039 Vierkante dimcurve040 ⇔ 047 Omgekeerde vierkante dimcurve048 ⇔ 055 Dimmer snelheidsmodus uit056 ⇔ 063 Dimmer snelheidsmodus 1 (snel)064 ⇔ 071 Dimmer snelheidsmodus 2072 ⇔ 079 Dimmer snelheidsmodus 3 (langzaam)080 ⇔ 255 Gereserveerd voor toekomstig gebruik

3Ch

Kanaal	Functie	Waarde	Percentage/instelling
1 Dimmer 000 ⇔ 255 0–100%
2	Fijne dimmer	000 ⇔ 255	0–100%
3 Stroboscoop		000 ⇔ 010 Geen functie011 ⇔ 255 Stroboscoop, langzaam naar snel

2Ch

Kanaal	Functie	Waarde	Percentage/instelling
1 Dimmer	000 ⇔ 255 0–100%
2	Fijne dimmer	000 ⇔ 255	0–100%

1Ch

Kanaal	Functie	Waarde	Percentage/instelling
1 Dimmer 000 ⇔ 255 0–100%

Technische Specificaties

Afmetingen en Gewicht

Lengte Breedte Hoogte Gewicht

334 mm (13,14 in) 176 mm (6,92 in) 115 mm (4,52 in) 3,4 kg (7,4 lb)

Let op: Afmetingen in inches zijn afgerond.

Vermogen

Type Voeding Bereik Voltage Selectie
Schakelend (intern) 100–240 V, 50/60 Hz Automatisch wisselend bereik

Parameter	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz
Consumptie 60 W	61 W	63 W
Bedrijfsstroom	0,497 A	0,297	0,269 A
Zekering	T2 A, 250 V	T2 A, 250 V	T2 A, 250 V
Stroom I/O	VS/Wereldwijd		VK/Europa
Vast stroomsnoer	Ongeïsoleerde draad		Ongeïsoleerde draad

Lichtbron

Type	Kleur	Aantal	Vermogen	Stroomsterkte	Levensduur
LED	Warmwit	1	129,5 W	1,45 A	50 000 uur

Photometrics

Filter/Lens	Stralingshoek	Field hoek	Verlichtingssterkte @ 5 m
80° filter	41°	126°	131 lux
65° lens	39°	73°	212 lux
45° lens	30°	58°	400 lux
25° lens	24°	39°	728 lux

Thermaal

Minimum Externe Temperatuur	Maximum Externe Temperatuur	Koeling
-4 °F (-20 °C)	113 °F (45 °C)	Convectie

DMX

I/O-stekkers	Kanaalbereik
5-pin XLR, W-DMX	1, 2, 3 of 6

Bestellen

Productbeschrijving	Productnaam	Artikelcode	UPC Nummer
Ovation H-55WW (zwart)	OVATIONH55WWBLK	03031628	781462219765
Ovation H-55WW (wit)	OVATIONH55WWWHT	03031627	781462219758

Installatie-instructies voor Ovation H-55WW Houselight Recess Kit

De instructies voor het installeren van de Houselight Recess Kit met de Ovation H-55WW vindt u hieronder.

Instructies voor Ovation H-55WW

1. Boor een gat van 145–160 mm in het plafond.

Plafond Boor hier.

Controleer voorafgaand aan de installatie of het plafond het gewicht van de armatuur en bijbehorende hulpmiddelen kan dragen.

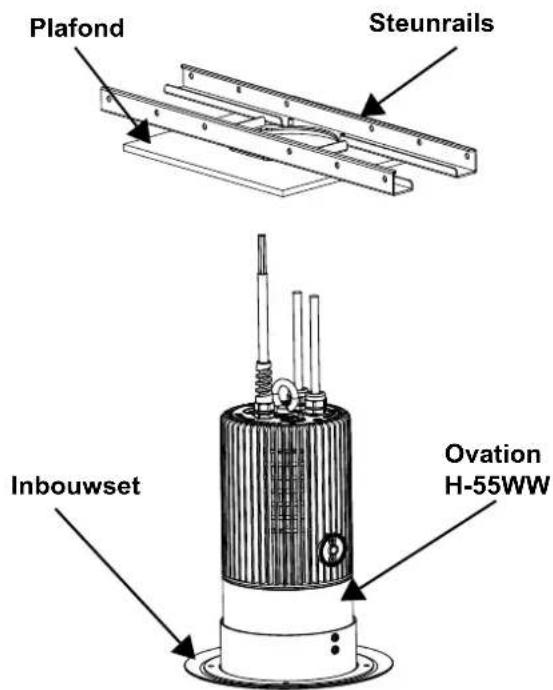

1. Bevestig de steunrails aan het plafond.

2. Bevestig de inbouwset op het armatuur.

Plafond Steunrails Inbouwset Ovation H-55WW

Bij gebruik van de inbouwset moet de armatuur in een tussenruimte met voldoende open ruimte voor ventilatie geïnstalleerd worden. Het is niet toegestaan de set in besloten ruimtes zonder luchtstroom te installeren.

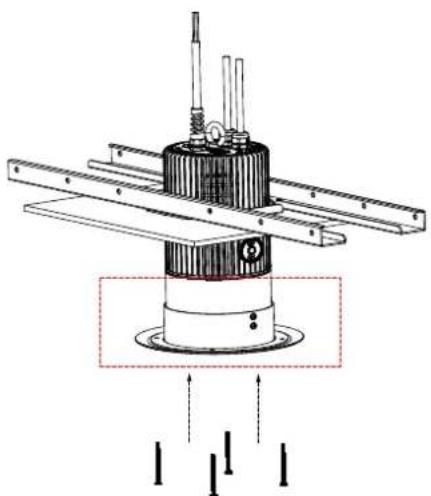

1. Bevestig het armatuur met 4 M4-schroeven aan het plafond.

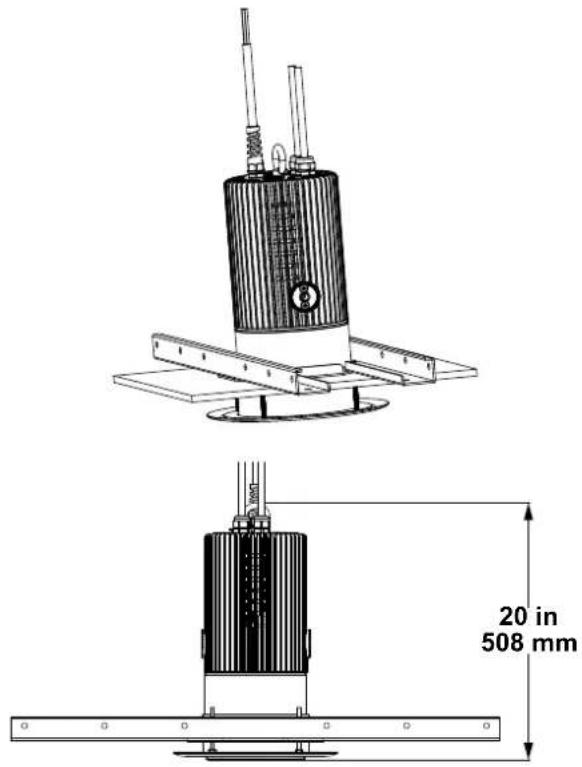

Een afstand van minimaal 20 in (508 mm) van muur tot plafond, in alle richtingen, is vereist bij het installeren van de inbouwset.

Exploded view van armatuurinstallatie

Steurails Plafond Ovation H-55WW Inbouwset M4 schroeven (x4)
