Type de produit	Projecteur LED professionnel
Marque	Chauvet
Modèle	Ovation F-265WW
Alimentation	100-240 VAC, 50/60 Hz (universelle)
Source lumineuse	LED blanc chaud
Angle de faisceau	Zoom motorisé (commande DMX)
Gradation	8 bits et 16 bits
Protocoles	DMX, RDM
Canaux DMX	1, 2 ou 6 canaux selon personnalité
Modes de fonctionnement	DMX, Maître/Esclave, Statique
Température ambiante max	45 °C (113 °F)
Indice de protection	IP20 (intérieur)
Montage	Support avec câble de sécurité obligatoire
Entretien et nettoyage	Nettoyer avec un chiffon doux ; ne pas utiliser de solvants
Sécurité	Ne pas ouvrir, ne pas regarder la source lumineuse, débrancher en cas d'inutilisation prolongée, utiliser sur circuit protégé
Pièces détachées et réparabilité	Fusible remplaçable ; aucun composant réparable par l'utilisateur
Garantie	Limitée, voir conditions sur le site Chauvet

FOIRE AUX QUESTIONS - Ovation F-265WW Chauvet

Comment configurer l'adresse DMX sur le Ovation F-265WW ?

Appuyez sur le bouton Menu, naviguez jusqu'à DMX Address, puis réglez l'adresse entre 001 et 512 à l'aide des flèches ou de la molette. Confirmez avec Enter.

Combien d'appareils puis-je connecter en chaîne électrique ?

Jusqu'à 7 unités à 120 V, 12 unités à 208 V ou 13 unités à 230 V. Utilisez des cordons d'alimentation appropriés.

Comment remplacer le fusible ?

Débranchez l'appareil. À l'aide d'un tournevis Philips, dévissez le couvercle du porte-fusible, remplacez le fusible par un modèle équivalent, puis revissez et rebranchez.

Quel mode de gradation choisir ?

Le mode Dimmer Mode permet de choisir entre Off (linéaire) ou Dimmer 1-3 (courbes rapide à lente). Sélectionnez selon l'effet souhaité.

Puis-je utiliser ce projecteur en extérieur ?

Non, l'indice IP20 le destine à un usage intérieur uniquement. Évitez poussière, chaleur excessive, eau et humidité.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec. N'utilisez pas de solvants, de produits abrasifs ou de nettoyants liquides.

Que faire si l'appareil ne s'allume pas ?

Vérifiez l'alimentation (câble, fusible, prise). Assurez-vous que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le support Chauvet.

Comment utiliser le mode Maître/Esclave ?

Connectez les appareils en DMX. Sur le maître, réglez Master/Slave sur Master Mode ; sur les esclaves, réglez Slave Mode. Le maître contrôle les esclaves.

Quelle est la fonction du canal 6 en mode 6 canaux ?

Le canal 6 est dédié au Control : maintenez une valeur pendant 3 secondes pour activer des fonctions comme le reset du gradateur, le changement de courbe, ou le mode ventilateur.

Où télécharger le manuel complet ?

Le manuel de référence complet est disponible sur le site www.chauvetprofessional.com. Vous pouvez également utiliser le code QR présent dans la boîte.

MODE D'EMPLOI Ovation F-265WW Chauvet

À Propos de ce Manuel

Le Manuel de Référence (MdR) Ovation F-265WW reprend des informations de base sur ce produit notamment en matière de connexions, montage, options de menu et valeurs DMX. Téléchargez le manuel d'utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne::www.chauvetlighting.eu/warranty-registration/

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• N'ouvrez PAS ce produit. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
- Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- ATTENTION: Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
- ATTENTION: le boîtier de ce produit est brûlant lors du fonctionnement.
- Montez toujours ce produit dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.
- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du produit lorsque celui-ci fonctionne.
• Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce produit en hauteur.
- N'utilisez PAS ce produit en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pour en affecter le fonctionnement. (IP20)
- N'utilisez PAS ce produit si le boîtier, les lentilles ou les câbles vous semblent endommagés.
- Ne connectez PAS ce produit ni à un gradateur ni à un rhéostat.
- Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la terre.
• Transportez/Suspendez ce produit UNIQUEMENT au moyen de la poignée ou lyre de suspension dont il est doté.
- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
- La température ambiante maximale supportée par ce produit est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

Conformité FCC

Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes:

1. Cet appareil ne doit pas causer d'interférences nuisibles, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'equipement.

Contact

En dehors des États-Unis, du Royaume-Uni et de l'Irlande, de la France, de l'Allemagne, du Mexique, ou de Benelux contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre produit. Consultez le site www.chauvetprofessional.com pour trouver nos coordonnées.

Ce qui est Inclus

• Ovation F-265WW
- Un cordon d'alimentation Neutrik® powerCON®

• Cadre pour gélatine
• Un Manuel de Référence

Alimentation CA

Ce produit est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Connexion Électrique

Vous pouvez connecter jusqu'à 7 Ovation F-265WW à 120 V, 12 unités à 208 V ou 13 unités à 230 V. Vous pouvez vous procurer séparément des cordons d'alimentation.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la Vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune	Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Remplacement du Fusible

1. Débranchez l'appareil de la prise.
2. À l'aide d'un tournevis Philips à tête n° 2, dévissez le couvercle du porte-fusible.
3. Remplacez le fusible obsolète par un fusible neuf équivalent
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Raccordement DMX

Le Ovation F-265WW fonctionnera avec un jeu d'orgues DMX au moyen de connexions DMX en série standard. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le Ovation F-265WW utilise une connexion de données DMX standard pour ses personnalités DMX: 1Ch: 8bit Dim, 2Ch: 16bit Dim, 2Ch: 8bit Dim+Zoom, et 6Ch: 16bit-Full. Consultez le manuel d'utilisation pour connecter et configurer le système DMX.

Connexion Maître/Esclave

Le Ovation F-265WW utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.

RDM (Gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Ovation F-265WW supporte le protocole RDM permettant un retour d'information pour la surveillance de la température et des changements des options de menu DMX Address, DMX Personality, Dimmer Mode et LED Frequency. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/products.

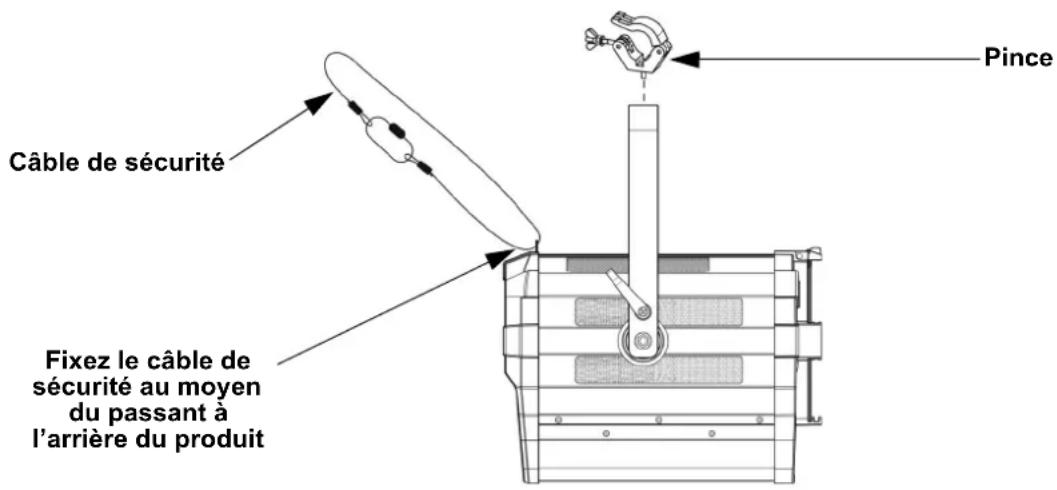

Schéma de Montage de l'appareil

Description du Tableau de Commandes

Bouton/Molette Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Permet de parcourir les listes de menu vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir les listes de menu vers le bas, dans une fonction permet de diminuer les valeurs numériques
	Appuyez puis tournez pour augmenter ou diminuer le gradateur
	Appuyez puis tournez pour augmenter ou diminuer le zoom

Tableau de Menu

Niveau Principal	Niveaux de Programmation Description
DMX Address 001-512			Permet de sélectionner l'adresse de démarrage (le canal le plus élevé est restreint à la personnalité choisie)
DMX Personality	1Ch: 8bit Dim 1-canaux: gradation 8-bit
	2Ch: 16bit Dim 2-canaux: gradation 16-bit
	2Ch: 8bit Dim+Zoom 2-canaux: gradation 8-bit, zoom
	6Ch: 16bit-Full		6-canaux: 16-bit dimmer, zoom, stroboscope, réinitialisation du moteur, control
Static	Dimmer 0-255 Commande du gradateur
	Zoom 0-255 Commande du zoom
	Strobe 0-255 Commande du taux stroboscopique
Master/Slave	Master Mode DMX (Maître)
	Slave Mode esclave
Dimmer Curve	Linear		Définir la courbe de gradation
	Square
	I Square
	SCurve
Dimmer Mode	Off		Gradateur linéaire
	Dimmer 1-3		Courbes de gradation rapide (Dimmer 1) à lent (Dimmer 3)
LED Frequency	600Hz		Permet de sélectionner la fréquence de sortie MLI
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto		Réglez le ventilateur en mode automatique
	On		Réglez le mode de ventilateur toujours
	Off		Éteint le ventilateur
	Silent		Réglez le ventilateur sur silencieux
Back Light	10S		Désactive l'affichage rétro-éclairage après 10 secondes d'inactivité
	30S		Désactive l'affichage rétro-éclairage après 30 secondes d'inactivité
	2Min		Désactive l'affichage rétro-éclairage après 2 minutes d'inactivité
	Always On		Affichage rétro-éclairage toujours active
Information	Fixture Hours	____H	Affiche le nombre total des heures du produit
	LED Hours	____H	Affiche le nombre total d'heures de LED
	Version	V._	Affiche la version du logiciel installée
	UID	--------	Affiche UID actuel
Reset Zoom w/ Power	No		Permet de réinitialiser les paramètres de zoom lorsque le produit est éteint
	Yes
Factory Reset	No		Permet de réinitialiser aux valeurs par défaut d'usine
	Yes

Valeurs DMX

6Ch: 16bit-Full

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3 Zoom	000 ⇔ 255 0–100%
4 Stroboscope		000 ⇔ 009 Ouvert010 ⇔ 099 Stroboscope, lent à rapide100 ⇔ 109 Ouvert110 ⇔ 179 Effet de foudre, lent à rapide180 ⇔ 189 Ouvert190 ⇔ 255 Stroboscope aléatoire, lent à rapide
5 Réinitialisation du moteur		000 ⇔ 200 Pas de fonction201 ⇔ 220 Réinitialisation du moteur221 ⇔ 255 Pas de fonction
6	Control(maintenez pendant3 secondes, puis relâchez)	000 ⇔ 007 Pas de fonction008 ⇔ 015 Réinitialiser du gradateur016 ⇔ 023 Courbe de gradateur S-Curve024 ⇔ 031 Courbe de gradateur linéaire032 ⇔ 039 Courbe de gradateur carrée040 ⇔ 047 Courbe de gradateur carrée inverse048 ⇔ 055 Mode vitesse du gradateur désactivé056 ⇔ 063 Mode vitesse du gradateur 1064 ⇔ 071 Mode vitesse du gradateur 2072 ⇔ 079 Mode vitesse du gradateur 3080 ⇔ 087 Mode ventilateur automatique088 ⇔ 095 Mode ventilateur activé096 ⇔ 103 Mode ventilateur désactivé104 ⇔ 111 Mode ventilateur silencieux112 ⇔ 255 Pas de fonction (réservé)

2Ch: 8bit Dim+Zoom

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur	000 ⇔ 255 0–100%
2 Zoom	000 ⇔ 255 0–100%

2Ch: 16bit Dim

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2	Gradateur fin	000 ⇔ 255	0–100%

1Ch: 8bit Dim

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇌ 255 0–100%
