MANUAL DE USUARIO Ovation F-265WW Chauvet

La Guía de Referencia Rápida (GRR) del Ovation F-265WW contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration/

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• NO abra este producto. No contiene piezas reparables por el usuario.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
• ¡CUIDADO! La carcasa de este producto está caliente cuando las luces están en funcionamiento.
• Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
• NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
• USE un cable de seguridad cuando monte este producto en lo alto.
• NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo. (IP20)
• NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
• NO conecte este producto a un atenuador o reostato.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Use SOLAMENTE los soportes de colgar/montar o las asas para mover este producto.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Cumplimiento de la FCC

Este dispositivo cumple la parte 15, parte B de las normas FCC. El Funcionamiento está supeditado al cumplimiento de estas dos condiciones:

1. Este dispositivo no puede causar interferencias perjudiciales; y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan causar un funcionamiento no deseado.

Cualquier cambio o modificación que no haya sido expresamente autorizado por la parte responsable de conformidad puede anular la potesdad del usuario para hacer funcionar el equipo.

Contacto

Fuera de EE.UU, Reino Unido, Irlanda, Francia, Alemania, México o Benelux, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visite www.chauvetprofessional.com para información de contacto.

Qué va Incluido

• Ovation F-265WW
- Cable de Alimentación Neutrik® powerCON®

• Marco de gel
• Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.

Alimentación en Cadena

Puede enlazar hasta 7 productos Ovation F-265WW a 120 V, 12 productos a 208 V o 13 productos a 230 V. Los cables de alimentación en cadena se pueden adquirir por separado.

Enchufe CA

Conexión	Cable (EE.UU)	Cable (Europa)	Color del Tornillo
CA Cargado Negro Marrón Amarillo/Bronce
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo Verde/Amarillo	Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Sustitución del Fusible

1. Desconecte el producto de la toma de corriente.
2. Con un destornillador de estrella N°2 desatornille la tapa del portafusibles.
3. Quite el fusible fundido del portafusibles y sustitúyalo con otro del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

DMX Linking

El Ovation F-265WW funcionará con un controlador DMX usando una conexión serie DMX normal. Hay un Manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El Ovation F-265WW usa una conexión de datos DMX normal para sus personalidades DMX: 1Ch: 8bit Dim, 2Ch: 16bit Dim, 2Ch: 8bit Dim+Zoom, y 6Ch: 16bit-Full. Vea el Manual de usuario para conectar y configurar para funcionamiento DMX.

Conexión Maestro/Esclavo

El Ovation F-265WW usa la conexión de datos DMX para su modo Maestro/Esclavo Vea el Manual de usuario para conectar y configurar para funcionamiento Maestro/Esclavo.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Ovation F-265WW admite protocolo RDM, que posibilita información para supervisar la temperatura y cambiar las opciones del menú DMX Address, DMX Personality, Dimmer Mode y LED Frequency. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Utilice al menos dos puntos de montaje por producto. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/products.

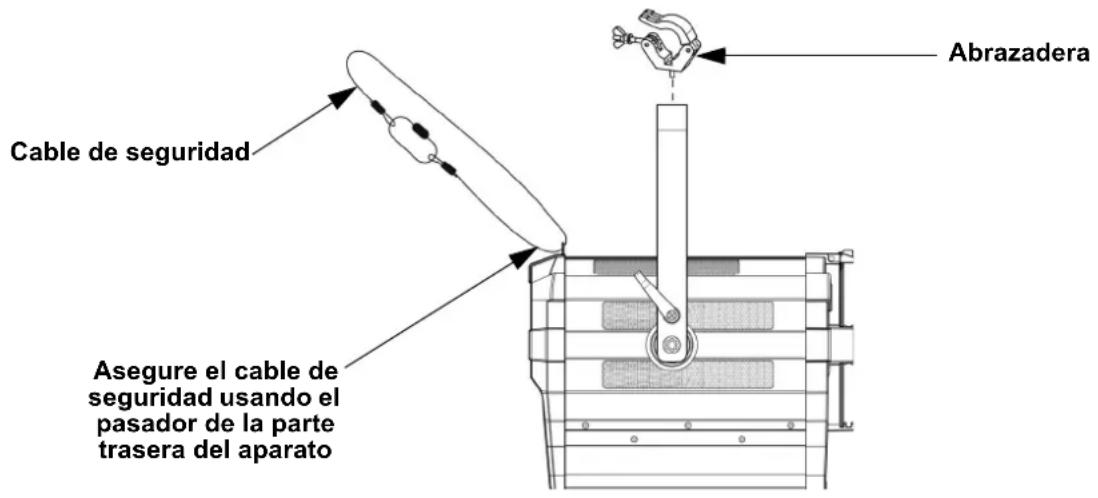

Diagrama de Montaje

Cable de seguridad Asegure el cable de seguridad usando el pasador de la parte trasera del aparato Abrazadera

Descripción del Panel de Control

Botón/Mando Función
	Sale del menú o función actual
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función
	Empuje y después gire para aumentar o reducir el atenuador
	Empuje y después gire para aumentar o reducir el zoom

Mapa de Menú

Nivel Principal	Niveles de Programación Descripción
DMX Address	001-512		Selecciona la dirección de inicio (canal más alto restringido a la elección de personalidad)
DMX Personality	1Ch: 8bit Dim 1 canales: 8 bits atenuador
	2Ch: 16bit Dim 2 canales: 16 bits atenuador
	2Ch: 8bit Dim+Zoom 2 canales: 8 bits atenuador, zoom
	6Ch: 16bit-Full		6 canales: 16 bits atenuador, zoom, estroboscopio, reinicio del motor, control
Static	Dimmer 0-255 Controla la intensidad
	Zoom 0-255	Controla el zoom
	Strobe 0-255	Controla la tasa de estroboscopio
Master/Slave	Master		Modo DMX (maestro)
	Slave		Modo esclavo
Dimmer Curve	Linear		Configura la curva del atenuador
	Square
	I Square
	SCurve
Dimmer Mode	Off		Atenuador lineal
	Dimmer 1-3		Curvas de atenuador rápido (Dimmer 1) a lento (Dimmer 3)
LED Frequency	600Hz		Selecciona la frecuencia de emisión PWM
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto		Establece el ventilador a modo auto
	On		Establece el ventilador a modo siempre encendido
	Off		Apaga el ventilador
	Silent		Establece el ventilador en silencio
Back Light	10S		Retro-iluminación de la pantalla se apaga después de 10 segundos de inactividad
	30S		Retro-iluminación de la pantalla se apaga después de 30 segundos de inactividad
	2Min		Retro-iluminación de la pantalla se apaga después de 2 minutos de inactividad
	Always On		Retro-iluminación de la pantalla siempre activa
Information	Fixture Hours	____H	Muestra el nombre total de las horas del producto
	LED Hours	____H	Muestra el total de horas de LED
	Version	V._	Muestra instalada la versión de firmware
	UID	____	Muestra el UID # del producto
Reset Zoom w/ Power	No		Reinicia la configuración del zoom cuando el producto está apagado
	Yes
Factory Reset	No		Reinicia a la configuración de fábrica
	Yes

Valores DMX

6Ch: 16bit-Full

Canal Función Valor Porcentaje/Configuración
1	A t e n	u a	d o r	000 ⇔ 255 0–100%
2	Atenuador fino	000 ⇔ 255	0–100%
3 Zoom	000 ⇔ 255 0–100%
4 Estroboscopio		000 ⇔ 009 Abierto010 ⇔ 099 Estroboscopio, lento a rápido100 ⇔ 109 Abierto110 ⇔ 179 Efecto relámpago, lento a rápido180 ⇔ 189 Abierto190 ⇔ 255 Estroboscopio aleatorio, lento a rápido
5 Reinicio del motor		000 ⇔ 200 Sin función201 ⇔ 220 Reinicio del motor221 ⇔ 255 Sin función
6	Control(mantenga por 3 segundos,luego suelte)	000 ⇔ 007 Sin función008 ⇔ 015 Reinicia a el atenuador016 ⇔ 023 Curva de atenuador curva-S024 ⇔ 031 Curva de atenuador lineal032 ⇔ 039 Curva de atenuador cuadrado040 ⇔ 047 Curva de atenuador cuadrado inverso048 ⇔ 055 Modo atenuador apagado056 ⇔ 063 Modo atenuador 1064 ⇔ 071 Modo atenuador 2072 ⇔ 079 Modo atenuador 3080 ⇔ 087 Establece el ventilador a modo auto088 ⇔ 095 Establece el ventilador a modo siempre encendido096 ⇔ 103 Establece el ventilador siempre apagado104 ⇔ 111 Establece el ventilador en silencio112 ⇔ 255 Sin función (reservado)

2Ch: 8bit Dim+Zoom

Canal Función Valor Porcentaje/Configuración
1	A	t	e	n	u	a	d	o r 000 ⇔ 255 0–100%
2 Zoom	000 ⇔ 255 0–100%

2Ch: 16bit Dim

Canal Función Valor Porcentaje/Configuración
1	A	t	e	n	u	a	d	o	r
2	Atenuador fino				000 ⇔ 255		0–100%

1Ch: 8bit Dim

Canal Función Valor Porcentaje/Configuración
1	A	t	e	n	u	a	d	o r 000 ⇔ 255 0–100%
