GEBRUIKSAANWIJZING Ovation F-265WW Chauvet

Over deze handleiding

De Ovation F-265WW Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration/

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Gebruik UITSLUITEND de ophang-/montagebeugels of de hendels om dit product te dragen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

FCC-naleving

Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico, Frankrijk, Duitsland, of Benelux, kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar www.chauvetprofessional.com voor contactinformatie.

Wat is inbegrepen

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Power Linking

U kunt tot 7 Ovation F-265WW-producten koppelen bij 120 V, 12 producten bij 208 V of 13 producten bij 230 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde	Groen/geel	Groen/geel	Groen

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

De zekering vervangen

1. Ontkoppel dit product van de stroom.
2. Gebruik een kruiskopschroevendraaier nr. 2 en schroef de kap van de zekeringshouder los van de behuizing.
3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

DMX-koppeling

De Ovation F-265WW kan met een DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com is een DMX-basishandleiding verkrijgbaar.

DMX-aansluiting

De Ovation F-265WW gebruikt een normale DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 1Ch: 8bit Dim, 2Ch: 16bit Dim, 2Ch: 8bit Dim+Zoom, en 6Ch: 16bit-Full. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Master/slave-verbinding

De Ovation F-265WW maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.

RDM (apparaatbeheer op afstand)

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Ovation F-265WW aondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van Temperatuur en wijzigingen aan de menu opties van DMX Address, DMX Personality, Dimmer Mode, en LED Frequency. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten minste twee montagepunten per product. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/products.

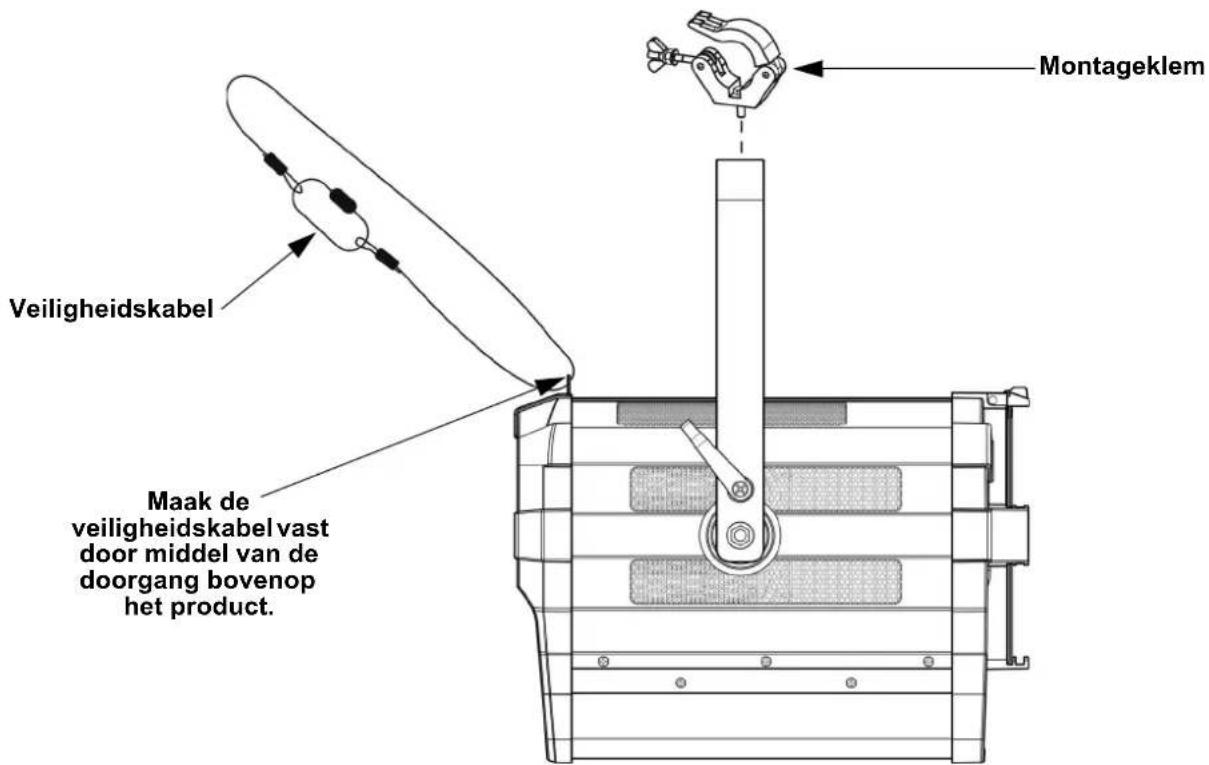

Montagediagram

Veiligheidskabel Maak de veiligheidskabel vast door middel van de doorgang bovenop het product. Montageklem

Beschrijving bedieningspaneel

Toet/Knop Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
	Eerst indrukken en daarna draaien om de dimmer te verhogen of te verlagen
	Eerst indrukken en daarna draaien om de zoom te verhogen of te verlagen

Menumap

Hoofdniveau Programmeerniveaus Beschrijving
DMX Address 001-512			Selecteert het start-adres (hoogste kanaal beperkt tot de gekozen persoonlijkheid)
DMX Personality	1Ch: 8bit Dim 1-kanaal: 8-bit dimmer
	2Ch: 16bit Dim 2-kanaal: 16-bit dimmer
	2Ch: 8bit Dim+Zoom 2-kanaal: 8-bit dimmer, zoom
	6Ch: 16bit-Full		6-kanaal: 16-bit dimmer, zoom, stroboscoop, motorreset, controle
Static	Dimmer 0-255 Controleert de dimmer
	Zoom 0-255 Controleert de zoom
	Strobe 0-255 Controleert de stroboscoop-tarief
Master/Slave	Master DMX-modus (Master)
	Slave Slave-modus
Dimmer Curve	Linear		Stelt de dimcurve in
	Square
	I Square
	SCurve
Dimmer Mode	Off		Lineaire dimmer
	Dimmer 1-3		Selecteert dimprofielen van snel (Dimmer 1) tot langzaam (Dimmer 3)
LED Frequency	600Hz		Selecteert de PWM-uitgangsfrequentie
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto		Ingesteld de ventilator automatische modus
	On		Ingesteld de ventilator altijd aan modus
	Off		Schakelt de ventilator uit
	Silent		Ingesteld de ventilator stil
Back Light	10S		Schakelt de backlight van de display uit na 10s van inactiviteit
	30S		Schakelt de backlight van de display uit na 30s van inactiviteit
	2Min		Schakelt de backlight van de display uit na 2 minuten van inactiviteit
	Always On		De backlight van de display is altijd aan
Information	Fixture Hours	____H	Toont het totale aantal producturen
	LED Hours	____H	Toont het totaal aantal LED-uren
	Version	V._	Toont de geïnstalleerde softwareversie
	UID	_____	Geeft de huidige UID
Reset Zoom w/ Power	No		Reset zoominstellingen wanneer het product is uitgeschakeld
	Yes
Factory Reset	No		Herstellen naar de fabrieksstandaard
	Yes

DMX-waarden

6Ch: 16bit-Full

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇌ 255 0–100%
2	Fijne dimmer	000 ⇌ 255	0–100%
3 Zoom	000 ⇌ 255 0–100%
4 Stroboscoop		000 ⇌ 009 Open010 ⇌ 099 Stroboscoop, langzaam bis snel100 ⇌ 109 Open110 ⇌ 179 Bliksem effect, langzaam bis snel180 ⇌ 189 Open190 ⇌ 255	Willekeurige stroboscoop, langzaam bis snel
5 Motorreset		000 ⇌ 200 Geen functie201 ⇌ 220 Motorreset221 ⇌ 255 Geen functie
6	Controle(houd 3 seconden ingredrukt)	000 ⇌ 007 Geen functie008 ⇌ 015 Dimmer reset016 ⇌ 023 S-Curve dimcurve024 ⇌ 031 Lineaire dimcurve032 ⇌ 039 Vierkante dimcurve040 ⇌ 047 Omgekeerde vierkante dimcurve048 ⇌ 055 Dimmer snelheid modus uit056 ⇌ 063 Dimmersnelheidsmodus 1064 ⇌ 071 Dimmersnelheidsmodus 2072 ⇌ 079 Dimmersnelheidsmodus 3080 ⇌ 087 Automatische ventilator088 ⇌ 095 Ventilator aan096 ⇌ 103 Ventilator uit104 ⇌ 111 Stille ventilator112 ⇌ 255 Geen functie (gereserveerd)

2Ch: 8bit Dim+Zoom

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇔ 255 0–100%
2 Zoom 000 ⇔ 255 0–100%

2Ch: 16bit Dim

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇌ 255 0–100%
2	Fijne dimmer	000 ⇌ 255	0–100%

1Ch: 8bit Dim

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer	000 ⇔ 255 0–100%
