Ovation P-56VW - Lampe Chauvet - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lampe LED à haute performance avec une température de couleur variable de 2800K à 6500K.
Puissance	56W
Flux lumineux	Jusqu'à 2000 lumens.
Angle de faisceau	Variable, avec options de lentilles interchangeables.
Utilisation	Idéale pour le théâtre, les concerts et les événements en direct.
Maintenance	Nettoyage régulier des lentilles et vérification des connexions électriques recommandés.
Sécurité	Utiliser uniquement dans des environnements appropriés, éviter l'exposition à l'humidité.
Informations générales	Compatible avec les systèmes DMX pour un contrôle avancé.

FOIRE AUX QUESTIONS - Ovation P-56VW Chauvet

Comment installer la Chauvet Ovation P-56VW ?

Pour installer la Chauvet Ovation P-56VW, commencez par fixer la lampe à un support stable à l'aide de ses attaches. Assurez-vous que la source d'alimentation est déconnectée pendant l'installation. Ensuite, branchez le câble d'alimentation et connectez le câble DMX si nécessaire.

Pourquoi ma Chauvet Ovation P-56VW ne s'allume-t-elle pas ?

Vérifiez que la lampe est correctement branchée et que l'alimentation est activée. Assurez-vous également que le fusible n'est pas grillé et que le câble d'alimentation est en bon état.

Comment régler la température de couleur sur la Chauvet Ovation P-56VW ?

Utilisez le panneau de contrôle de la lampe ou un logiciel DMX pour ajuster la température de couleur. La Chauvet Ovation P-56VW propose différentes options de température que vous pouvez sélectionner selon vos besoins.

La Chauvet Ovation P-56VW produit-elle du bruit ?

La Chauvet Ovation P-56VW est conçue pour être silencieuse, mais si vous entendez un bruit, cela peut provenir du ventilateur. Assurez-vous que la lampe est dans un endroit bien ventilé et que rien n'entrave le fonctionnement du ventilateur.

Comment nettoyer la Chauvet Ovation P-56VW ?

Pour nettoyer la Chauvet Ovation P-56VW, débranchez-la et laissez-la refroidir. Utilisez un chiffon doux et sec pour essuyer l'extérieur. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le boîtier.

Quelle est la durée de vie de la lampe Chauvet Ovation P-56VW ?

La durée de vie de la lampe Chauvet Ovation P-56VW est d'environ 20 000 heures, selon les conditions d'utilisation et d'entretien.

Comment résoudre les problèmes de connexion DMX avec la Chauvet Ovation P-56VW ?

Vérifiez que les câbles DMX sont correctement connectés et en bon état. Assurez-vous que le bon mode DMX est sélectionné sur la lampe et que le contrôleur DMX est configuré correctement.

MODE D'EMPLOI Ovation P-56VW Chauvet

À Propos de ce Manuel

Le Manuel de Référence du Ovation P-56VW (MR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration/.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

• Ce luminaire est uniquement réservé à un usage professionnel.
  • N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
• Ne regardez PAS la source lumineuse lorsque l'appareil fonctionne.
• N'utilisez PAS ce produit en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pour en affecter le fonctionnement (IP20).
• Ne laissez AUCUNE source inflammable dans un rayon de 50 cm de l'appareil lorsque celui-ci fonctionne.
  • N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.
• Ne connectez PAS cet appareil ni à un gradateur ni à un rhéostat.
  • ATTENTION : le boîtier de cet appareil est brûlant lors du fonctionnement.
• ATTENTION : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
  • Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.
• Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
• Transportez/Suspendez cet appareil UNIQUEMENT par le support de montage dont il est doté.
  • Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.
• Le luminaire doit être placé de manière à ce qu'il ne soit pas possible de le regarder de manière fixe à une distance inférieure à 3,5 m".
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
• La température ambiante maximale supportée par cet appareil est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.
• Si le câble ou le cordon flexible externe de ce luminaire est endommagé, il doit être remplacé par un câble ou cordon spécial disponible exclusivement auprès du fabricant ou de son prestataire de service.
• La source lumineuse contenue dans ce luminaire ne peut être remplacée que par le fabricant ou son prestataire de service ou une personne suffisamment qualifiée.
• En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.

Déclaration de conformité à la FCC

Cet appareil est conforme à la partie 15, partie B des règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles et
2. Cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont établies pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère des utilisations et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes :

- Réorienter ou déplacer l'antenne de réception.

- Augmenter la distance entre l'équipement et le récepteur.

- Brancher l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.

- Consulter le revendeur ou un technicien radio/TV expérimenté afin d'obtenir de l'aide.

Tout changement ou modification non expressément approuvé(e) par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à faire fonctionner l'équipement.

Ce Qui est Inclus

• Ovation P-56VW
- Cadre pour gélatine (191 mm/7,5 in accessoires)
- Un cordon d'alimentation Neutrik ^ powerCON ^

• Lentilles larges et moyennes

• Un Manuel de Référence

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Connexion Électrique

Vous pouvez connecter jusqu'à 7 Ovation P-56VW à 100 V, 9 unités à 120 V, 16 unités à 208 V, 18 unités à 230V, ou 18 unités à 240 V. Ne dépassez jamais cette limite. Vous pouvez vous procurer séparément des cordons d'alimentation.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA	Vert/Jaune	Vert/Jaune	Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Replacement du Fusible

1. Débranchez l'appareil de la prise.
2. À l'aide d'un tournevis à tête n°2, dévissez le couvercle du porte-fusible.
3. Remplacez le fusible obsolète par un fusible neuf équivalent.
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Raccordement DMX

Le Ovation P-56VW fonctionnera avec un jeu d'orgues DMX au moyen de connexions DMX à 3 ou 5 broches. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le Ovation P-56VW utilise une connexion de données DMX à 3 ou 5 broches pour ses personnalités DMX: 1Ch, 3Ch, 5Ch, 6Ch, 8Ch, 11Ch, 15Ch et 18Ch. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.

Connexion Maître/ Esclave

Le Ovation P-56VW utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.

Gestion des périphériques à distance

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Ovation P-56VW supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/productcategory/truss-clamps/.

Schéma de Montage de l'Appareil

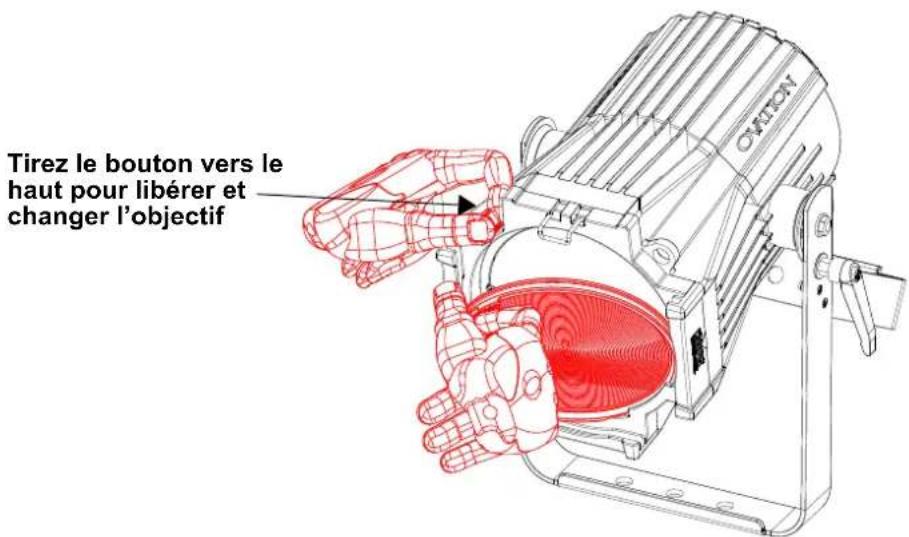

Lentilles Alternatives

Les lentilles interchangeables wide et medium permettent au produit d'avoir d'autres angles de faisceau.

Tirez le bouton vers le haut pour libérer et changer l'objectif

Températures de couleur

Gamme DMX des températures de couleur

Valeurs des Canaux DMX	Température de couleur	Valeurs des Canaux DMX	Température de couleur	Valeurs des Canaux DMX	Température de couleur
000 ⇔ 005	Pas de fonction/2800K	084 ⇔ 090	3900–4000K	168 ⇔ 174	5100–5200K
006 ⇔ 013	2800–2900K	091 ⇔ 097	4000–4100K	175 ⇔ 181	5200–5300K
014 ⇔ 020	2900–3000K	098 ⇔ 104	4100–4200K	182 ⇔ 188	5300–5400K
021 ⇔ 027	3000–3100K	105 ⇔ 111	4200–4300K	189 ⇔ 195	5400–5500K
028 ⇔ 034	3100–3200K	112 ⇔ 118	4300–4400K	196 ⇔ 202	5500–5600K
035 ⇔ 041	3200–3300K	119 ⇔ 125	4400–4500K	203 ⇔ 209	5600–5700K
042 ⇔ 048	3300–3400K	126 ⇔ 132	4500–4600K	210 ⇔ 216	5700–6000K
049 ⇔ 055	3400–3500K	133 ⇔ 139	4600–4700K	217 ⇔ 223	6000–6500K
056 ⇔ 062	3500–3600K	140 ⇔ 146	4700–4800K	224 ⇔ 230	6500–7000K
063 ⇔ 069	3600–3700K	147 ⇔ 153	4800–4900K	231 ⇔ 237	7000–7500K
070 ⇔ 076	3700–3800K	154 ⇔ 160	4900–5000K	238 ⇔ 244	7500–8000K
077 ⇔ 083	3800–3900K	161 ⇔ 167	5000–5100K	245 ⇔ 255	8000K

Gamme de valeurs des températures de couleur

Affichage à l'Écran	Valeur Rouge	Valeur Orange	Valeur Vert	Valeur Bleu royal	Valeur Bleu Valeur Lime
2800K 193	181 015 032 023	255
2900K 184	172 024 036 025	255
3000K 176	161 027 037 028	255
3100K 167	156 030 042 034	255
3200K 162	146 034 046 035	255
3300K 157	140 039 048 040	255
3400K 153	132 042 050 044	255
3500K 149	128 046 053 047	255
3600K 144	122 050 055 050	255
3700K 140	118	053	057 054 255
3800K 135	115	054	059 057 255
3900K 132	111	056	063 062 255
4000K 128	107 059 066 065	255
4100K 125	105 062 068 067	255
4200K 123	103 067 070 071	255
4300K 120	101 071 072 074	255
4400K	118	099 074	074 078 255
4500K	116	097 079	077 080 255
4600K	114	094 083	078 083 255
4700K	112	092 087	080 085 255
4800K 107	090 089 082 087	255
4900K 105	088 092 085 089	255
5000K 103	086 095 087 092	255
5100K 101	084 099 088 094	255
5200K 100	082 101 091 096	255
5300K 099	079 104 095 097	255
5400K 098	077 106 098 099	255
5500K 097	079 108 102 102	255
5600K 096	077 109 104 104	255
5700K 095	076	110	106 106 255
6000K	089	072	115	111	113
6500K 081	066 120 121 120	255
7000K 077	059 124 128 129	255
7500K 073	054 127 136 136	255
8000K 068	050 135 144 142	255

Les températures de couleur ci-dessus sont des rendus simulés de la sortie de couleur effectivement générée par comparaison avec une lampe tungstène à la température de couleur spécifiée. Chauvet ne donne aucune garantie sur la précision de la sortie de couleur.

Description du Tableau de Commandes

Bouton Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuer les valeurs numériques

Tableu de Menu

Niveau Principal	Niveaux de Programmation Description
DMX Address	001-512*				Permet de sélectionner l'adresse de démarrage (*le canal le plus élevé est restreint à la personnalité choisie)
DMX Channel	1Ch	Color Temperature _ _ _ _ _ _		1 canaux: gradateurVoirTempératures de couleur
		Manual Color Mixer	Red	0-255	Combine les couleurs rouge, orange, vert, bleu royal, bleu et lime pour un résultat personnalisé (0-100%)
			Orange
			Green
			Royal Blue
			Blue
			Lime
	3Ch 3 canaux: gradateur, température de couleur, teinte
	5Ch				5 canaux: gradateur 16-bit, température de couleur, teinte, stroboscope
	6Ch 6 canaux: rouge, orange, vert, bleu royal, bleu, lime
	8Ch				8 canaux: gradateur, rouge, orange, vert, bleu royal, bleu, lime, stroboscope
	11Ch				11 canaux: gradateur, rouge, orange, vert, bleu royal, bleu, lime, stroboscope, température de couleur, teinte, control
	15Ch				15 canaux: gradateur 16-bit, rouge, orange, vert, bleu royal, bleu et lime16-bit, stroboscope
	18Ch				18 canaux: gradateur 16-bit, rouge, orange, vert, bleu royal, bleu et lime16-bit, stroboscope, température de couleur, teinte, control
Static	Color Temperature	2800K2900K3000K3100K3200K3300K3400K3500K3600K3700K3800K3900K4000K4100K4200K4300K4400K4500K4600K4700K4800K4900K5000K5100K5200K5300K5400K5500K5600K5700K6000K6500K7000K7500K8000K	Dimmer 0-255	Permet de sélectionner le température de couleur, gradateur et teinte (vert/magenta) niveaux. Simule une lampe tungstène à la température de couleur spécifiée. Consultez la section Gamme de valeurs des températures de couleur pour en connaître les valeurs spécifiques.
			Hue -25-25
	Manual Color Mixer	RedOrangeGreenRoyal BlueBlueLime		0-255	Combine les couleurs rouge, orange, vert, bleu royal, bleu et lime pour un résultat personnalisé (0-100%)
Red Shift	OnOff				Imite la gradation des lampes halogènes
Master/Slave	Master Recevez le signal DMX du contrôleur DMX (maître)
	Slave Recevoir le signal de l'unité maître (esclave)
Dimmer Curve	S-CurveLinearSquareInverse square				Définir la courbe de gradation
Dimmer Mode	Off Gradateur linéaire
	Dimmer 1-3				Courbes de gradation rapide (Dimmer 1) à lent (Dimmer 3)
Niveau Principal	Niveaux de Programmation			Description
White Balance	Off Utilise le paramétrage de blanc définit en usine
	Manual	Red	125-255 valeur maximale de LED vert
		Orange
		Green Définit la valeur maximale de LED vert
		Royal Blue Définit la valeur maximale de LED bleu royal
		Blue Définit la valeur maximale de LED bleu
		Lime Définit la valeur maximale de LED lime
LED Frequency	600Hz1200Hz2000Hz4000Hz6000Hz25KHz			Permet de sélectionner la fréquence de sortie MLI
Fan Mode	Auto Réglez le ventilateur en mode automatique
	On Réglez le mode de ventilateur toujours
	Off Règle le ventilateur sur toujours
	Silent Règle le ventilateur sur silencieux
Back Light	10S			Désactive l'affichage rétro-éclairage après 10 secondes d'inactivité
	30S			Désactive l'affichage rétro-éclairage après 30 secondes d'inactivité
	2Min			Désactive l'affichage rétro-éclairage après 2 minutes d'inactivité
	Always On Affichage rétro-éclairage toujours active
Information	Fixture Hours	______H		Affiche le nombre total des heures du produit
	LED Hours ____.	H Affiche le nombre total d'heures de LED
	Version V._.	Affiche la version du logiciel installée
	UID	--------		Affiche UID actuel
Factory Reset	No			Permet de réinitialiser aux valeurs par défaut d'usine
	Yes

ATTENTION: Lors du fonctionnement en mode ventilateur: Lorsque le ventilateur est à l'arret, l'appareil devient plus chaud au toucher que lors de l'utilisation des autres modes de ventilateur. Utilisez un équipement de protection approprié pour prévenir des brûlures. Tenir à l'écart de tout objet inflammable.

REMARQUE: Lors du fonctionnement en mode ventilateur: Lorsque le ventilateur est à l'arret, le rendement de l'appareil est réduit et ne peut pas atteindre lesmêmes niveaux que lors de l'utilisation des autres modes de ventilateur.

DMX Values

18Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2 Gradateur fin 000 ⇔ 255 0–100%
3 Rouge 000 ⇔ 255 0–100%
4 Rouge fin 000 ⇔ 255 0–100%
5 Orange 000 ⇔ 255 0–100%
6 Orange fin 000 ⇔ 255 0–100%
7	Vert	000 ⇔ 255	0–100%
8	Vert fin	000 ⇔ 255	0–100%
9	Bleu royal	000 ⇔ 255	0–100%
10	Bleu royal fin	000 ⇔ 255	0–100%
11	Bleu	000 ⇔ 255	0–100%
12	Bleu fin	000 ⇔ 255	0–100%
13	Lime	000 ⇔ 255	0–100%
14	Lime fin	000 ⇔ 255	0–100%
15	Stroboscope	000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide
16	Température de couleur	000 ⇔ 255	Consultez la sectionGamme DMX des températures de couleur
17	Teinte	000 ⇔ 255	-25–25
18	Control(maintenez pendant3 secondes, puis relâchez)	000 ⇔ 007 Pas de fonction008 ⇔ 015 Red shift: activé016 ⇔ 023 Red shift: désactivé024 ⇔ 031 Réinitialiser du gradateur032 ⇔ 039 Courbe de gradateur S-Curve040 ⇔ 047 Courbe de gradateur linéaire048 ⇔ 055 Courbe de gradateur carrée056 ⇔ 063 Courbe de gradateur carrée inverse064 ⇔ 071 Mode vitesse du gradateur désactivé072 ⇔ 079 Mode vitesse du gradateur 1080 ⇔ 087 Mode vitesse du gradateur 2088 ⇔ 095 Mode vitesse du gradateur 3096 ⇔ 103 Mode ventilateur automatique104 ⇔ 111 Mode ventilateur activé112 ⇔ 119 Mode ventilateur désactivé120 ⇔ 127 Mode ventilateur silencieux128 ⇔ 255 Pas de fonction (réservé)

15Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇌ 255 0–100%
2 Gradateur fin 000 ⇌ 255 0–100%
3 Rouge 000 ⇌ 255 0–100%
4 Rouge fin 000 ⇌ 255 0–100%
5 Orange 000 ⇌ 255 0–100%
6 Orange fin 000 ⇌ 255 0–100%
7	Vert	000 ⇌ 255	0–100%
8	Vert fin	000 ⇌ 255	0–100%
9	Bleu royal	000 ⇌ 255	0–100%
10	Bleu royal fin	000 ⇌ 255	0–100%
11	Bleu	000 ⇌ 255	0–100%
12	Bleu fin	000 ⇌ 255	0–100%
13	Lime	000 ⇌ 255	0–100%
14	Lime fin	000 ⇌ 255	0–100%
15	Stroboscope	000 ⇌ 010 Pas de fonction011 ⇌ 255	Stroboscope, lent à rapide

11Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100%
2	Rouge	000 ⇔ 255	0–100%
3	Orange	000 ⇔ 255	0–100%
4	Vert	000 ⇔ 255	0–100%
5	Bleu royal	000 ⇔ 255	0–100%
6	Bleu	000 ⇔ 255	0–100%
7	Lime	000 ⇔ 255	0–100%
8	Stroboscope	000 ⇔ 010 Pas de fonction011 ⇔ 255 Stroboscope, lent à rapide	011 ⇔ 255 Stroboscope, lent à rapide
9	Température de couleur	000 ⇔ 255	Consultez la section Gamme DMX des températures de couleur
10	Teinte	000 ⇔ 255	-25–25
11	Control(maintenez pendant3 secondes, puis relâchez)	000 ⇔ 007 Pas de fonction008 ⇔ 015 Red shift: activé016 ⇔ 023 Red shift: désactivé024 ⇔ 031 Réinitialiser du gradateur032 ⇔ 039 Courbe de gradateur S-Curve040 ⇔ 047 Courbe de gradateur linéaire048 ⇔ 055 Courbe de gradateur carrée056 ⇔ 063 Courbe de gradateur carrée inverse064 ⇔ 071 Mode vitesse du gradateur désactivé072 ⇔ 079 Mode vitesse du gradateur 1080 ⇔ 087 Mode vitesse du gradateur 2088 ⇔ 095 Mode vitesse du gradateur 3096 ⇔ 103 Mode ventilateur automatique104 ⇔ 111 Mode ventilateur activé112 ⇔ 119 Mode ventilateur désactivé120 ⇔ 127 Mode ventilateur silencieux128 ⇔ 255 Pas de fonction (réservé)	008 ⇔ 015 Red shift: activé016 ⇔ 023 Red shift: désactivé024 ⇔ 031 Réinitialiser du gradateur032 ⇔ 039 Courbe de gradateur S-Curve040 ⇔ 047 Courbe de gradateur linéaire048 ⇔ 055 Courbe de gradateur carrée056 ⇔063 Courbe de gradateur carrée inverse064 ⇔ 071 Mode vitesse du gradateur désactivé072 ⇔ 079 Mode vitesse du gradateur 1080 ⇔ 087 Mode vitesse du gradateur 2088 ⇔ 095 Mode vitesse du gradateur 3096 ⇔ 103 Mode ventilateur automatique104 ⇔111 Mode ventilateur activé112 ⇔119 Mode ventilateur désactivé120 ⇔127 Mode ventilateur silencieux128 ⇔255 Pas de fonction (réservé)

8Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2 Rouge 000 ⇔ 255 0–100%
3	O r a n g	e	000 ⇔ 255 0–100%
4	V e r t	000 ⇔ 255	0–100%
5 Bleu royal 000 ⇔ 255 0–100%
6	B l e u	000 ⇔ 255	0–100%
7	Lime	000 ⇔ 255	0–100%
8 Stroboscope		000 ⇔ 010Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide

6Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Rouge 000 ⇌ 255 0–100%
2	O r a n g	e	000 ⇌ 255 0–100%
3	V e r t	000 ⇌ 255	0–100%
4 Bleu royal 000 ⇌ 255 0–100%
5	B l e u	000 ⇌ 255	0–100%
6	Lime	000 ⇌ 255	0–100%

5Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3	Température de couleur	000 ⇔ 255	Consultez la section Gamme DMX des températures de couleur
4	Teinte	000 ⇔ 255	-25–25
5 Stroboscope		000 ⇔ 010 P as de fonction011 ⇔ 255	Stroboscope, lent à rapide

3Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2	Température de couleur	000 ⇔ 255	Consultez la section Gamme DMX des températures de couleur
3	Teinte	000 ⇔ 255	-25–25

1Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100% (couleur définie par le menu)
