GEBRUIKSAANWIJZING Ovation P-56VW Chauvet
Over deze handleiding
De Ovation P-56VW Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menuopties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.
Disclaimer
De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.
BEPERKTE GARANTIE
GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.
Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.
Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration/.
Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.
Veiligheidsinstructies
- De armatuur is uitsluitend bedoeld voor professioneel gebruik.
- Open het product NIET. Het bevat geen te onderhouden onderdelen.
- KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
- Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden (IP20).
- Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
- Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
- Sluit dit product NIET aan op een dimmer of een regelweerstand.
- LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
- LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product. - Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
- Gebruik UITSLUITEND de ophang-/montagebeugel om dit product te dragen.
• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken. - De armatuur moet zodanig geplaatst worden dat langdurig staren in de armatuur op een afstand van minder dan 3,5 m voorkomen wordt.
- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
- De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.
- Als de externe flexibele kabel of het snoer van deze armatuur beschadigd is, moet deze worden vervangen door een speciaal snoer of een snoer dat uitsluitend beschikbaar is bij de fabrikant of zijn onderhoudsagent.
- De lichtbron die in deze armatuur omvat is mag alleen vervangen worden door de fabrikant, of diens onderhoudsagent of een soortgelijk erkend persoon.
- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
FCC Verklaring van Overeenstemming
Dit apparaat voldoet aan Deel 15 Deel B van de FCC-voorschriften. Het gebruik ervan is onderworpen aan de volgende twee voorwaarden:
- Dit apparaat mag geen schadelijke interferentie veroorzaken, en
- Dit apparaat moet ontvangen interferentie accepteren, met inbegrip van interferentie die ongewenste werking kan veroorzaken.
Deze apparatuur is getest en conform de limieten bevonden voor een digitaal apparaat van klasse B, overeenkomstig Deel 15 van de FCC-voorschriften. Deze limieten zijn vastgesteld om een redelijke bescherming te bieden tegen schadelijke interferentie in installaties in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, als ze niet geïnstalleerd en gebruikt wordt in overeenstemming met de instructies, schadelijke interferentie veroorzaken voor radiocommunicatie. Echter, er is geen garantie dat de interferentie niet zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt in de ontvangst van radio of tv, wat kan worden vastgesteld door de apparatuur uit en in te schakelen, wordt de gebruiker uitgenodigd om de interferentie te corrigeren door een of meer van de volgende maatregelen:
- De ontvangstantenne anders richten of verplaatsen.
- De afstand tussen apparatuur en de ontvanger vergroten.
- De apparatuur aansluiten op een stopcontact in een ander circuit dan waarop de ontvanger is aangesloten.
- Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.
Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving van de voorwaarden, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken.
Wat is inbegrepen
- Ovation P-56VW
• N e ^® powerCON ^® istrobomsnoer
• Gelframe (191 mm/7,5 in accessoires)
• Beknopte handleiding
AC-stroom
Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.
Power Linking
Het is mogelijk om maximaal 7 Ovation P-56VW producten op 100 VAC, 9 producten op 120 V, 16 producten op 208 V, 18 producten op 230 V of 18 producten op 240 VAC te koppelen. Power Linking-snoeren kunnen apart aangeschaft worden.
AC-stekker
| Aansluiting | Snoer (VS) | Snoer (Europa) | Schroefkleur |
| AC Live Zwart Bruin Geel/messing | |||
| AC Neutraal Wit | Blauw | Zilver | |
| AC Aarde | Groen/geel | Groen/geel | Groen |

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
De zekering vervangen
- Ontkoppel dit product van de stroom.
- Gebruik een kruiskopschroevendraaier nr. 2 en schroef de kap van de zekeringshouder los van de behuizing.
- Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
- Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.
DMX-koppeling
De Ovation P-56VW kan met een DMX-controller werken met een 3- of 5-pins DMX seriële verbinding. Op www.chauvetprofessional.com is een DMX basishandleiding verkrijgbaar.
DMX-aansluiting
De Ovation P-56VW gebruikt een 3- of 5-pins DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 1Ch, 3Ch, 5Ch, 6Ch, 8Ch, 11Ch, 15Ch en 18Ch. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.
Master/slave-verbinding
De Ovation P-56VW maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.
Apparaatbehe er op afstand
Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Ovation P-56VW ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.
Montage
Lees alvorens dit product te monteren alle Veiligheidsinstructies. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/.

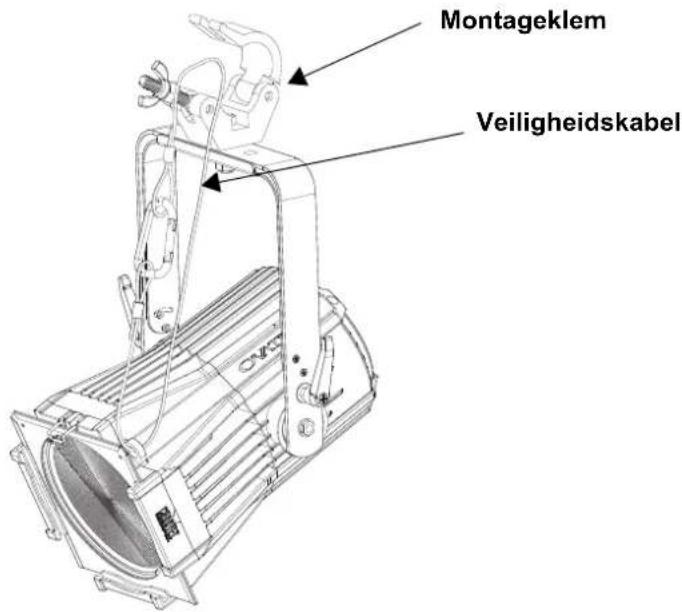

Montagediagram van het product


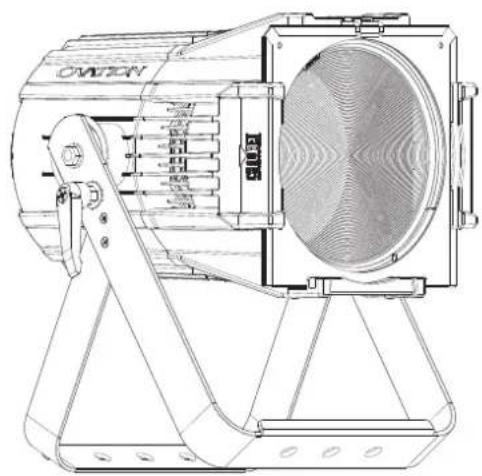

Plaatsing op de vloer

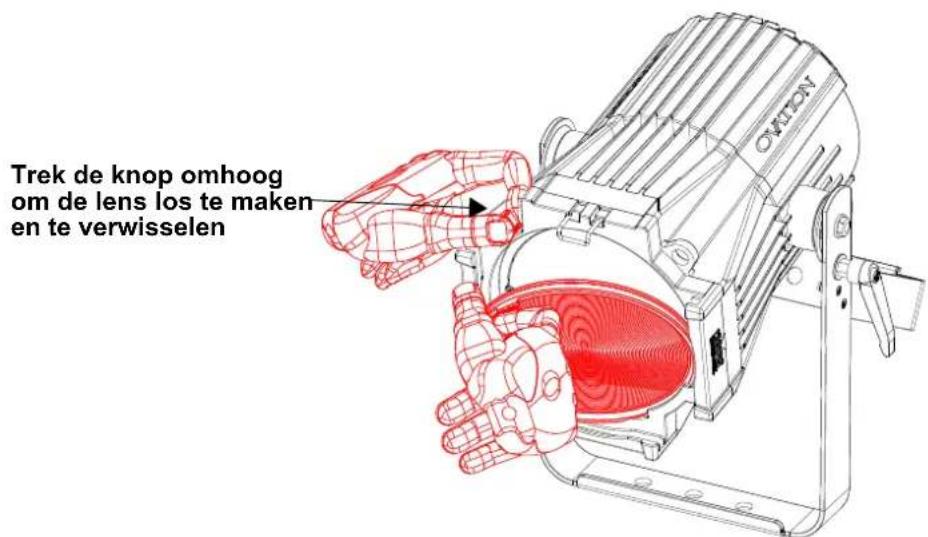

Alternatieve Lenzen
De verwisselbare brede en middelgrote lenzen geven het product alternatieve stralingshoeke.
Kleurtemperatuur DMX-kaart
| DMX-kanaalwaarde | Kleurtemperatuur | DMX-kanaalwaarde | Kleurtemperatuur | DMX-kanaalwaarde | Kleurtemperatuur |
| 000 ⇌ 005 | Geen functie/2800K | 084 ⇌ 090 | 3900–4000K | 168 ⇌ 174 | 5100–5200K |
| 006 ⇌ 013 | 2800–2900K | 091 ⇌ 097 | 4000–4100K | 175 ⇌ 181 | 5200–5300K |
| 014 ⇌ 020 | 2900–3000K | 098 ⇌ 104 | 4100–4200K | 182 ⇌ 188 | 5300–5400K |
| 021 ⇌ 027 | 3000–3100K | 105 ⇌ 111 | 4200–4300K | 189 ⇌ 195 | 5400–5500K |
| 028 ⇌ 034 | 3100–3200K | 112 ⇌ 118 | 4300–4400K | 196 ⇌ 202 | 5500–5600K |
| 035 ⇌ 041 | 3200–3300K | 119 ⇌ 125 | 4400–4500K | 203 ⇌ 209 | 5600–5700K |
| 042 ⇌ 048 | 3300–3400K | 126 ⇌ 132 | 4500–4600K | 210 ⇌ 216 | 5700–6000K |
| 049 ⇌ 055 | 3400–3500K | 133 ⇌ 139 | 4600–4700K | 217 ⇌ 223 | 6000–6500K |
| 056 ⇌ 062 | 3500–3600K | 140 ⇌ 146 | 4700–4800K | 224 ⇌ 230 | 6500–7000K |
| 063 ⇌ 069 | 3600–3700K | 147 ⇌ 153 | 4800–4900K | 231 ⇌ 237 | 7000–7500K |
| 070 ⇌ 076 | 3700–3800K | 154 ⇌ 160 | 4900–5000K | 238 ⇌ 244 | 7500–8000K |
| 077 ⇌ 083 | 3800–3900K | 161 ⇌ 167 | 5000–5100K | 245 ⇌ 255 | 8000K |
Kleurtemperatuur waardenkaart
| Weergave op het display | Rode waarde | Oranje waarde | Groene waarde | Koningsblauwe waarde | Blauwe waarde | Lime waarde |
| 2800K | 193 | 181 | 015 | 032 | 023 | 255 |
| 2900K | 184 | 172 | 024 | 036 | 025 | 255 |
| 3000K | 176 | 161 | 027 | 037 | 028 | 255 |
| 3100K | 167 | 156 | 030 | 042 | 034 | 255 |
| 3200K | 162 | 146 | 034 | 046 | 035 | 255 |
| 3300K | 157 | 140 | 039 | 048 | 040 | 255 |
| 3400K | 153 | 132 | 042 | 050 | 044 | 255 |
| 3500K | 149 | 128 | 046 | 053 | 047 | 255 |
| 3600K | 144 | 122 | 050 | 055 | 050 | 255 |
| 3700K | 140 | 118 | 053 | 057 | 054 | 255 |
| 3800K | 135 | 115 | 054 | 059 | 057 | 255 |
| 3900K | 132 | 111 | 056 | 063 | 062 | 255 |
| 4000K | 128 | 107 | 059 | 066 | 065 | 255 |
| 4100K | 125 | 105 | 062 | 068 | 067 | 255 |
| 4200K | 123 | 103 | 067 | 070 | 071 | 255 |
| 4300K | 120 | 101 | 071 | 072 | 074 | 255 |
| 4400K | 118 | 099 | 074 | 074 | 078 | 255 |
| 4500K | 116 | 097 | 079 | 077 | 080 | 255 |
| 4600K | 114 | 094 | 083 | 078 | 083 | 255 |
| 4700K | 112 | 092 | 087 | 080 | 085 | 255 |
| 4800K | 107 | 090 | 089 | 082 | 087 | 255 |
| 4900K | 105 | 088 | 092 | 085 | 089 | 255 |
| 5000K | 103 | 086 | 095 | 087 | 092 | 255 |
| 5100K | 101 | 084 | 099 | 088 | 094 | 255 |
| 5200K | 100 | 082 | 101 | 091 | 096 | 255 |
| 5300K | 099 | 079 | 104 | 095 | 097 | 255 |
| 5400K | 098 | 077 | 106 | 098 | 099 | 255 |
| 5500K | 097 | 079 | 108 | 102 | 102 | 255 |
| 5600K | 096 | 077 | 109 | 104 | 104 | 255 |
| 5700K | 095 | 076 | 110 | 106 | 106 | 255 |
| 6000K | 089 | 072 | 115 | 111 | 113 | 255 |
| 6500K | 081 | 066 | 120 | 121 | 120 | 255 |
| 7000K | 077 | 059 | 124 | 128 | 129 | 255 |
| 7500K | 073 | 054 | 127 | 136 | 136 | 255 |
| 8000K | 068 | 050 | 135 | 144 | 142 | 255 |

De bovenstaande kleurtemperaturen zijn gesimuleerde weergaven van de geproduceerde kleuropbrengst, in vergelijking met een wolfraam-lamp bij de opgegeven kleurtemperatuur. Chauvet geeft geen garantie over de nauwkeurigheid van de kleuropbrengst.
Beschrijving bedienings paneel
| Toets Functie | |
| Sluit het huidige menu of functie af | |
| Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie | |
| Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie | |
| Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie | |
Menumap
| Hoofdniveau | Programmeerniveaus Beschrijving | ||||
| DMX Address | 001-512* | Selecteert het start-adres (*hoogste kanaal beperkt tot de gekozen persoonlijkheid) | |||
| DMX Channel | 1Ch | Color Temperature _ _ _ _ _ _ | 1-kanaal: dimmerZie Kleurtemperatuurkaart | ||
| Manual Color Mixer | Red | 0-255 | Combineert rood, oranje, groen, koningsblauw, blauw en lime om een aangepaste kleur te genereren (0-100%) | ||
| Orange | |||||
| Green | |||||
| Royal Blue | |||||
| Blue | |||||
| Lime | |||||
| 3Ch 3-kanaal: dimmer, kleurtemperatuur, tint | |||||
| 5Ch | 5-kanaal: 16-bit dimmer, kleurtemperatuur, tint, stroboscoop | ||||
| 6Ch | 6-kanaal: rood, oranje, groen, koningsblauw, blauw, lime | ||||
| 8Ch | 8-kanaal: dimmer, rood, oranje, groen, koningsblauw, blauw, lime, stroboscoop | ||||
| 11Ch | 11-kanaal: dimmer, rood, oranje, groen, koningsblauw, blauw, lime, stroboscoop, kleurtemperatuur, tint, controle | ||||
| 15Ch | 15-kanaal: 16-bit dimmer, 16-bit rood, oranje,groen, koningsblauw, blauw en lime, stroboscoop | ||||
| 18Ch | 18-kanaal: 16-bit dimmer, 16-bit 16-bit rood, oranje, groen, koningsblauw, blauw en lime, stroboscoop, kleurtemperatuur, tint, controle | ||||
| Static | Color Temperature | 2800K2900K3000K3100K3200K3300K3400K3500K3600K3700K3800K3900K4000K4100K4200K4300K4400K4500K4600K4700K4800K4900K5000K5100K5200K5300K5400K5500K5600K5700K6000K6500K7000K7500K8000K | Dimmer 0-255 | Hue -25-25 | Vooringestelde witte kleurtemperaturen. Emuleert een wolfraam-lamp bij de opgegeven kleurtemperatuur. Raadpleeg de sectie Kleurtemperatuur waardenkaart voor specifieke waarden. |
| Manual Color Mixer | RedOrangeGreenRoyal BlueBlueLime | 0-255 | Combineert rood, oranje, groen, koningsblauw, blauw of lime om een aangepaste kleur te genereren (0-100%) | ||
| Red Shift | OnOff | Bootst halogeenlamp dimmen na | |||
| Master/ Slave | Master Ontvangt DMX-signalen van de DMX-controller | ||||
| Slave Ontvangt DMX-signalen van de master | |||||
| Dimmer Curve | S-CurveLinearSquareInverse square | Stelt de dimcurve in | |||
| Dimmer Mode | Off Lineaire dimmer | ||||
| Dimmer 1-3 | Selecteert dimprofielen van snel (Dimmer 1) tot langzaam (Dimmer 3) | ||||
| Hoofdniveau | Programmeerniveaus | Beschrijving | |||
| White Balance | Off Gebruikt standaard witte instelling | ||||
| Manual | Red | maximum waarde van de oranje LED in125-255 | Stelt de maximum waarde van de rood LED in | ||
| Orange Stelt de | |||||
| Green Stelt de | de van de groen LED in | ||||
| Royal Blue | Stelt de maximum waarde van de koningsblauw LED in | ||||
| Blue Stelt de maximum waarde van de blauw LED in | |||||
| Lime Stelt de maximum waarde van de lime LED in | |||||
| LED Frequency | 600Hz1200Hz2000Hz4000Hz6000Hz25KHz | Selecteert de PWM-uitgangsfrequentie | |||
| Fan Mode | Auto Ingesteld de ventilator automatische modus | ||||
| On Ingesteld de ventilator altijd aan modus | |||||
| Off Ingesteld de ventilator altijd uit | |||||
| Silent Ingesteld de ventilator stil | |||||
| Back Light | 10S | Schakelt de backlight van de display uit na 10s van inactiviteit | |||
| 30S | Schakelt de backlight van de display uit na 30s van inactiviteit | ||||
| 2Min | Schakelt de backlight van de display uit na 2min van inactiviteit | ||||
| Always On De backlight van de display is altijd aan | |||||
| Information | Fixture Hours _ _ _ H Toont het totale aantal producturen | ||||
| LED Hours _ _ _ H Toont het totaal aantal LED-uren | |||||
| Version V._ Toont de geïnstalleerde software versie | |||||
| UID | ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ | ||||
| Factory Reset | No | Herstellen naar de fabrieksstandaard | |||
| Yes | |||||

WAARSCHUWING: Bij werking in de ventilatormodus: Uit, de armatuur wordt voelt warmer aan dan bij gebruik van andere ventilatormodi. Gebruik de juiste beschermende uitrusting om brandwonden te voorkomen. Houd een veilige afstand van brandbare voorwerpen.

LET OP: Bij werking in de ventilatormodus: Uit, uitvoer van de armatuur wordt verminderd en zal niet dezelfde niveaus bereiken als bij andere ventilatormodi.
DMX-waarden
18Ch
| Kanaal Functie Waarde Percentage/Instelling | |||
| 1 Dimmer 000 ⇌ 255 0–100% | |||
| 2 Fijn dimmer 000 ⇌ 255 0–100% | |||
| 3 | R o o d | 000 ⇌ 255 0–100% | |
| 4 Fijn rood 000 ⇌ 255 0–100% | |||
| 5 | O r a n | j e | 000 ⇌ 255 0–100% |
| 6 Fijn oranje 000 ⇌ 255 0–100% | |||
| 7 | G r o e | n | 000 ⇌ 255 0–100% |
| 8 Fijn groen 000 ⇌ 255 0–100% | |||
| 9 | Koningsblauw | 000 ⇌ 255 | 0–100% |
| 10 | Fijn koningsblauw | 000 ⇌ 255 | 0–100% |
| 11 | Blauw | 000 ⇌ 255 | 0–100% |
| 12 | Fijn blauw | 000 ⇌ 255 | 0–100% |
| 13 | Lime | 000 ⇌ 255 | 0–100% |
| 14 | Fijn lime | 000 ⇌ 255 | 0–100% |
| 15 | Stroboscoop | 000 ⇌ 010 Geen functie011 ⇌ 255 | Stroboscoop, langzaam tot snel |
| 16 | Kleurtemperatuur | 000 ⇌ 255 | Raadpleeg de sectie Kleurtemperatuur DMX-kaart |
| 17 | Tint | 000 ⇌ 255 | -25–25 |
| 18 | Controle(houd 3 seconden ingredrukt) | 000 ⇌ 007 Geen functie008 ⇌ 015 Red shift: aan016 ⇌ 023 Red shift: uit024 ⇌ 031 Dimmer reset032 ⇌ 039 S-Curve dimcurve040 ⇌ 047 Lineaire dimcurve048 ⇌ 055 Vierkante dimcurve056 ⇌ 063 Omgekeerde vierkante dimcurve064 ⇌ 071 Dimmer snelheid modus uit072 ⇌ 079 Dimmersnelheidsmodus 1080 ⇌ 087 Dimmersnelheidsmodus 2088 ⇌ 095 Dimmersnelheidsmodus 3096 ⇌ 103 Automatische ventilator104 ⇌ 111 Ventilator aan112 ⇌ 119 Ventilator uit120 ⇌ 127 Stille ventilator128 ⇌ 255 Geen functie (gereserveerd) | |
15Ch
| Kanaal Functie Waarde Percentage/Instelling | ||||
| 1 Dimmer 000 ⇌ 255 0–100% | ||||
| 2 Fijn dimmer 000 ⇌ 255 0–100% | ||||
| 3 Rood 000 ⇌ 255 0–100% | ||||
| 4 Fijn rood 000 ⇌ 255 0–100% | ||||
| 5 | O r a n | j e | 000 ⇌ 255 0–100% | |
| 6 Fijn oranje 000 ⇌ 255 0–100% | ||||
| 7 | G r o e | n | 000 ⇌ 255 0–100% | |
| 8 | Fijn groen | 000 ⇌ 255 | 0–100% | |
| 9 | Koningsblauw | 000 ⇌ 255 | 0–100% | |
| 10 | Fijn koningsblauw | 000 ⇌ 255 | 0–100% | |
| 11 | Blauw | 000 ⇌ 255 | 0–100% | |
| 12 | Fijn blauw | 000 ⇌ 255 | 0–100% | |
| 13 | Lime | 000 ⇌ 255 | 0–100% | |
| 14 | Fijn lime | 000 ⇌ 255 | 0–100% | |
| 15 | Stroboscoop | 000 ⇌ 010 Geen functie011 ⇌ 255 | Stroboscoop, langzaam tot snel | |
11Ch
| Kanaal | Functie | Waarde | Percentage/Instelling |
| 1 | Dimmer | 000 ⇌ 255 | 0–100% |
| 2 | Rood | 000 ⇌ 255 | 0–100% |
| 3 | Oranje | 000 ⇌ 255 | 0–100% |
| 4 | Groen | 000 ⇌ 255 | 0–100% |
| 5 | Koningsblauw | 000 ⇌ 255 | 0–100% |
| 6 | Blauw | 000 ⇌ 255 | 0–100% |
| 7 | Lime | 000 ⇌ 255 | 0–100% |
| 8 | Stroboscoop | 000 ⇌ 010 | Geen functie |
| 011 ⇌ 255 | Stroboscoop, langzaam tot snel | ||
| 9 | Kleurtemperatuur | 000 ⇌ 255 | Raadpleeg de sectie Kleurtemperatuur DMX-kaart |
| 10 | Tint | 000 ⇌ 255 | -25–25 |
| 11 | Controle(houd 3 seconden ingredrukt) | 000 ⇌ 007 | Geen functie |
| 008 ⇌ 015 | Red shift: aan | ||
| 016 ⇌ 023 | Red shift: uit | ||
| 024 ⇌ 031 | Dimmer reset | ||
| 032 ⇌ 039 | S-Curve dimcurve | ||
| 040 ⇌ 047 | Lineaire dimcurve | ||
| 048 ⇌ 055 | Vierkante dimcurve | ||
| 056 ⇌ 063 | Omgekeerde vierkante dimcurve | ||
| 064 ⇌ 071 | Dimmer snelheid modus uit | ||
| 072 ⇌ 079 | Dimmersnelheidsmodus 1 | ||
| 080 ⇌ 087 | Dimmersnelheidsmodus 2 | ||
| 088 ⇌ 095 | Dimmersnelheidsmodus 3 | ||
| 096 ⇌ 103 | Automatische ventilator | ||
| 104 ⇌ 111 | Ventilator aan | ||
| 112 ⇌ 119 | Ventilator uit | ||
| 120 ⇌ 127 | Stille ventilator | ||
| 128 ⇌ 255 | Geen functie (gereserveerd) |
8Ch
| Kanaal Functie Waarde Percentage/Instelling | ||||||
| 1 | D | i | m | m | e | r 000 ⇌ 255 0–100% |
| 2 Rood | 000 ⇌ 255 0–100% | |||||
| 3 | O | r | a | n | j | e 000 ⇌ 255 0–100% |
| 4 | G | r | o | e | n | 000 ⇌ 255 0–100% |
| 5 Koningsblauw | 000 ⇌ 255 0–100% | |||||
| 6 | B | l | a | u | w | 000 ⇌ 255 0–100% |
| 7 | L | i | m | e | 000 ⇌ 255 0–100% | |
| 8 Stroboscoop | 000 ⇌ 010 Geen functie011 ⇌ 255 Stroboscoop, langzaam tot snel | |||||
6Ch
| Kanaal Functie Waarde Percentage/Instelling | ||||||
| 1 Rood | 000 ⇔ 255 0–100% | |||||
| 2 | O | r | a | n | j | e |
| 3 | G | r | o | e | n | 000 ⇔ 255 0–100% |
| 4 Koningsblauw | 000 ⇔ 255 0–100% | |||||
| 5 | B | l | a | u | w | 000 ⇔ 255 0–100% |
| 6 | L | i | m | e | 000 ⇔ 255 0–100% | |
5Ch
| Kanaal | Functie | Waarde | Percentage/Instelling |
| 1 | Dimmer | 000 ⇔ 255 | 0–100% |
| 2 | Fijnedimmer | 000 ⇔ 255 | 0–100% |
| 3 | Kleurtemperatuur | 000 ⇔ 255 | Raadpleeg de sectie Kleurtemperatuur DMX-kaart |
| 4 | Tint | 000 ⇔ 255 | -25–25 |
| 5 Stroboscoop | 000 ⇔ 010011 ⇔ 255 Stroboscoop, langzaam tot snel | Geen functie | |
3Ch
| Kanaal | Functie | Waarde | Percentage/Instelling |
| 1 | Dimmer | 000 ⇔ 255 | 0–100% |
| 2 | Kleurtemperatuur | 000 ⇔ 255 | Raadpleeg de sectie Kleurtemperatuur DMX-kaart |
| 3 | Tint | 000 ⇔ 255 | -25–25 |
1Ch
| Kanaal Functie | Waarde Percentage/Instelling | ||
| 1 | Dimmer | 000 ⇔ 255 | 0–100% (kleur ingesteld via menu) |
