BEDIENUNGSANLEITUNG Ovation P-56VW Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des Ovation P-56VW finden Sie die wesentlichen Produktinformationen, wie etwa über den Anschluss, die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration/.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

• Die Leuchte ist ausschließlich für den professionellen Einsatz bestimmt.
• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
- Dieses Gerät darf NICHT in Wasser eingetaucht werden (IP20). Eine regelmäßige Verwendung dieses Geräts im Freien ist möglich.

- Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.

• NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.

- Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.

• VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden.

- VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.

- VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.

• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

- Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.

- Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.

• Die Leuchte sollte so positioniert werden, dass ein langes starres Schauen in die Leuchte in einem Abstand von weniger als 3,5 m nicht zu erwarten ist.

- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

• Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

- Ist das externe flexible Kabel dieser Leuchte beschädigt, muss es durch ein gleichwertiges Kabel oder ein ausschließlich vom Hersteller oder dessen Vertriebspartner erhältliches Kabel ersetzt werden.

- Das in dieser Leuchte enthaltene Leuchtmittel darf nur vom Hersteller oder dessen Vertriebspartner oder einer ähnlich qualifizierten Person ausgetauscht werden.

FCC Konformitätserklärung

Dieses Gerät entspricht Teil 15 Abschnitt B der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1. Dieses Gerät darf keine schädlichen Störungen verursachen, und
2. Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können.

Dieses Gerät wurde getestet und entspricht gemäß Teil 15 der FCC-Vorschriften den Grenzwerten für ein digitales Gerät der Klasse B. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen in Wohngebieten gewährleisten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen des Funkverkehrs verursachen. Es kann jedoch nicht garantiert werden, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät den Radio- oder Fernsehempfang stört, was durch Aus- und Einschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Neuausrichtung oder Versetzen der Empfangsantenne.
• Vergrößern des Abstands zwischen dem Gerät und dem Empfänger.
• Anschließen des Geräts an eine Steckdose, die zu einem anderen Stromkreis gehört als die Steckdose des Empfängers.
• Wenden Sie sich ggf. an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, können dazu führen, dass der Benutzer die Berechtigung zum Betrieb des Geräts verliert.

Packungsinhalt

• Ovation P-56VW
• Gel-Rahmen (Zubehör für 7,5 Zoll/191 mm)
- Netzkabel Neutrik ^ powerCON ^

• Linsen mit weitum und mittlerem Winkel

- Schnellanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Serienschaltung der Geräte

Sie können bis zu 7 Ovation P-56VW Geräte bei 100 V AC, 9 Geräte bei 120 V, 16 Geräte bei 208 V, 18 Geräte bei 230 V, und 18 Geräte bei 240 V AC in Serie schalten. Diese Anzahl niemals überschreiten! Stromkabel für die Serienschaltung können separat erworben werden.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa	Schraubenfarbe
Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutralleiter	Weiß	Blau	Silber
AC-Erdungsleiter	Grün/Gelb	Grün/Gelb	Grün

Um Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Mit einem Flachkopfschraubendreher lösen Sie die Abdeckung des Sicherungshalters vom Gehäuse.
3. Entfernen Sie die durchgebrannte Sicherung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
4. Schrauben Sie die Abdeckung der Sicherung wieder ein, und schließen Sie das Gerät wieder an das Stromnetz an.

DMX-Verbindung

De Ovation P-56VW kann mit einem DMX-Controller betrieben werden, wenn eine 3- oder 5-polige DMX-Datenverbindung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.

DMX-Anschluss

Der Ovation P-56VW nutzt zur Steuerung seiner DMX-Eigenschaften eine eine 3- oder 5-polige DMX-Datenverbindung: 1Ch, 3Ch, 5Ch, 6Ch, 8Ch, 11Ch, 15Ch und 18Ch. Informationen zum Anschließen und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der Bedienungsanleitung.

Master/Slave-Schaltung

Der Ovation P-56VW verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Informationen zum Anschließen und Konfigurieren des Geräts für einen Master/Slave-Betrieb finden Sie in der Bedienungsanleitung.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Der Ovation P-56VW unterstützt das RDM-Protokoll, über das Feedback zur Überwachung der Änderungen der Menüoptionen gegeben wird. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise. Mindestens einen Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps/.

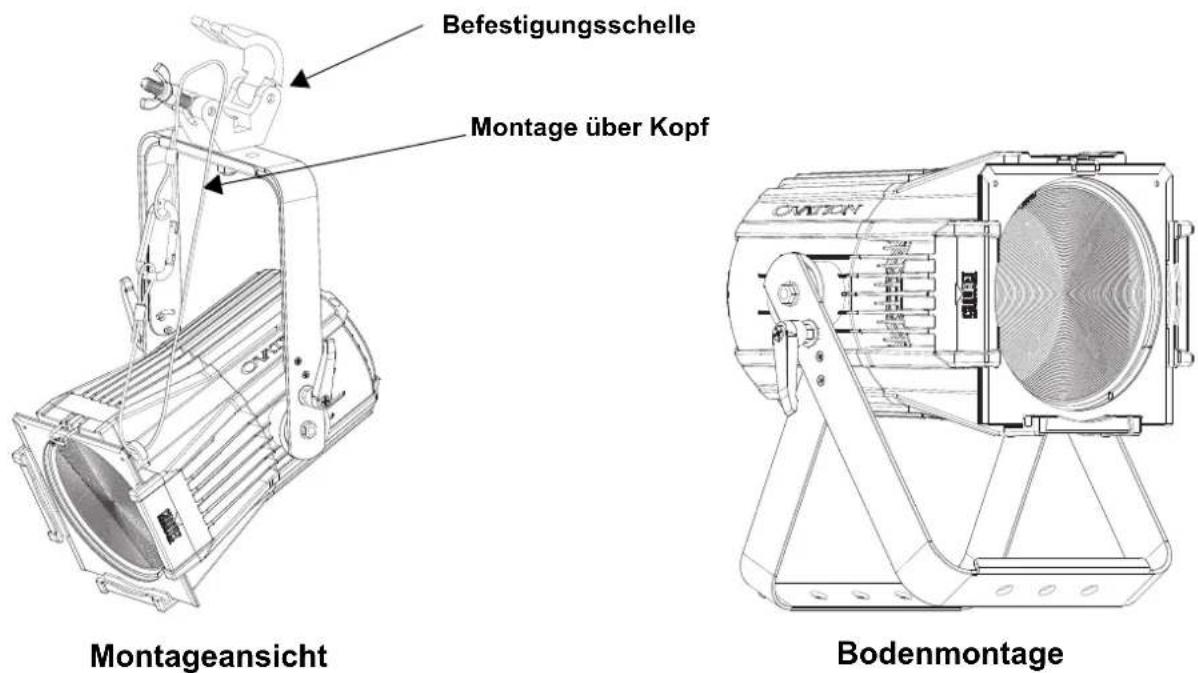

Ansicht Gerätemontage

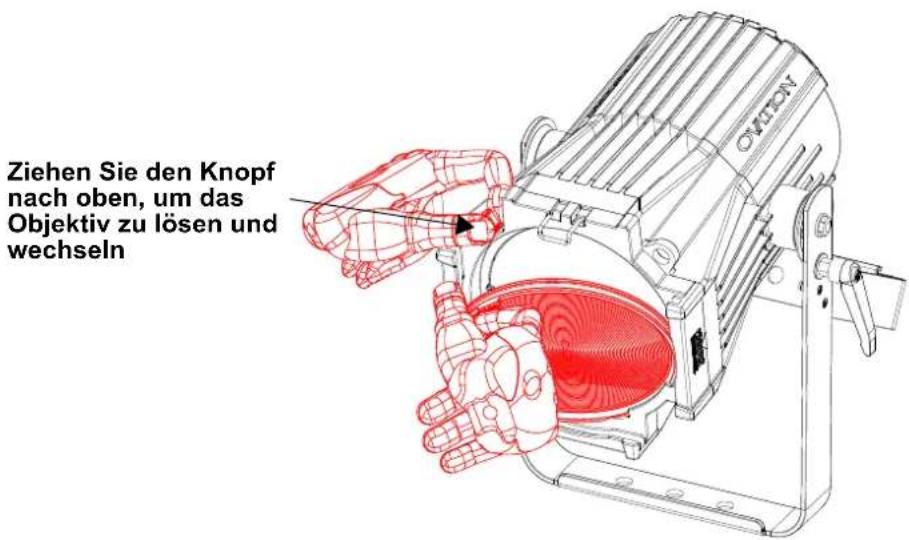

Alternate Linsen

Die austauschbaren Wide Objektive ermöglichen dem Produkt alternative Ausstrahlwinkel.

Ziehen Sie den Knopf nach oben, um das Objektiv zu lösen und wechseln

Farbtemperatur
Farbtemperatur-DMX-Tabelle

DMX-Kanal-Wert	Farbtemperatur	DMX-Kanal-Wert	Farbtemperatur	DMX-Kanal-Wert	Farbtemperatur
000 ⇔ 005	Keine Funktion/2800K	084 ⇔ 090	3900–4000K	168 ⇔ 174	5100–5200K
006 ⇔ 013	2800–2900K	091 ⇔ 097	4000–4100K	175 ⇔ 181	5200–5300K
014 ⇔ 020	2900–3000K	098 ⇔ 104	4100–4200K	182 ⇔ 188	5300–5400K
021 ⇔ 027	3000–3100K	105 ⇔ 111	4200–4300K	189 ⇔ 195	5400–5500K
028 ⇔ 034	3100–3200K	112 ⇔ 118	4300–4400K	196 ⇔ 202	5500–5600K
035 ⇔ 041	3200–3300K	119 ⇔ 125	4400–4500K	203 ⇔ 209	5600–5700K
042 ⇔ 048	3300–3400K	126 ⇔ 132	4500–4600K	210 ⇔ 216	5700–6000K
049 ⇔ 055	3400–3500K	133 ⇔ 139	4600–4700K	217 ⇔ 223	6000–6500K
056 ⇔ 062	3500–3600K	140 ⇔ 146	4700–4800K	224 ⇔ 230	6500–7000K
063 ⇔ 069	3600–3700K	147 ⇔ 153	4800–4900K	231 ⇔ 237	7000–7500K
070 ⇔ 076	3700–3800K	154 ⇔ 160	4900–5000K	238 ⇔ 244	7500–8000K
077 ⇔ 083	3800–3900K	161 ⇔ 167	5000–5100K	245 ⇔ 255	8000K

Farbtemperatur-Werte-Tabelle

Anzeige auf Display	Roter Wert Orange Wert Grüner Wert				Königsblauer Wert	Blauer Wert	Neongrüner Wert
2800K 193	181 015 032 023	255
2900K 184	172 024 036 025	255
3000K 176	161 027 037 028	255
3100K 167	156 030 042 034	255
3200K 162	146 034 046 035	255
3300K 157	140 039 048 040	255
3400K 153	132 042 050 044	255
3500K 149	128 046 053 047	255
3600K 144	122 050 055 050	255
3700K 140		118		053 057 054 255
3800K 135		115		054 059 057 255
3900K 132		111		056 063 062 255
4000K 128	107 059 066 065	255
4100K 125	105 062 068 067	255
4200K 123	103 067 070 071	255
4300K 120	101 071 072 074	255
4400K	118		099 074 074 078 255
4500K	116		097 079 077 080 255
4600K	114		094 083 078 083 255
4700K	112		092 087 080 085 255
4800K 107	090 089 082 087	255
4900K 105	088 092 085 089	255
5000K 103	086 095 087 092	255
5100K 101	084 099 088 094	255
5200K 100	082 101 091 096	255
5300K 099	079 104 095 097	255
5400K 098	077 106 098 099	255
5500K 097	079 108 102 102	255
5600K 096	077 109 104 104	255
5700K 095	076	110		106 106 255
6000K	089		072	115	111	113	255
6500K 081	066 120 121 120	255
7000K 077	059 124 128 129	255
7500K 073	054 127 136 136	255
8000K 068	050 135 144 142	255

Die oben genannten Farbtemperaturen sind simulierte Ähnlichkeiten der Farbausgabe im Vergleich zu einer Wolframlampe mit spezifizierter Farbtemperatur. Chauvet gibt keine Gewährleistung bezüglich der Genauigkeit der Farbausgabe.

Taste Funktion
	Damit verlassen Sie das aktuelle Menü oder die Funktion.
	Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt
	Damit navigieren Sie sich durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktion.
	Damit navigieren Sie sich durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktion.

Menüstruktur

Hauptebene	Programmierebenen Beschreibung
DMX Address	001-512*				Wählt die DMX-Adresse aus (*der höchste Kanal ist auf die gewählte Eigenschaft beschränkt)
DMX Channel	1Ch	Color Temperature		----	1 Kanal: DimmerSiehe Farbtemperatur
		Manual Color Mixer	Red	0-255	Kombiniert rote, grün, blaue, bernsteinfarbene un neongrüne Farben zu einer benutzerdefinierten Farbe (0-100%)
			Orange
			Green
			Royal Blue
			Blue
			Lime
	3Ch 3-Kanal: Dimmer, Farbtemperatur, Farbton
	5Ch				5-Kanal: Dimmer, 16-Bit-Dimmer, Farbtemperatur, Farbton, Stroboskopeffekt
	6Ch				6-Kanal: Rot, Orange, Grüne, Königsblau, Blau, Neongrün
	8Ch				8-Kanal: Dimmer, Rot, Orange, Grüne, Königsblau, Blau, Neongrün, Stroboskopeffekt
	11Ch				11-Kanal: Dimmer, Rot, Orange, Grüne, Königsblau, Blau, Neongrün, Stroboskopeffekt, Farbtemperatur, Farbton, Steurung
	15Ch				15-Kanal: 16-Bit-Dimmer, Rot, Orange, Grüne, Königsblau, Blau, und Neongrün, Stroboskopeffekt
	18Ch				18-Kanal: 16-Bit-Dimmer, Rot, Orange, Grüne, Königsblau, Blau, und Neongrün, Stroboskopeffekt, Farbtemperatur, Farbton, Steurung
Static	Color Temperature	2800K2900K3000K3100K3200K3300K3400K3500K3600K3700K3800K3900K4000K4100K4200K4300K4400K4500K4600K4700K4800K4900K5000K5100K5200K5300K5400K5500K5600K5700K6000K6500K7000K7500K8000K	Dimmer 0-255	Hue -25-25	Stellt die Werte für Farbtemperatur, Dimmer und Farbton (grün/magenta) ein. Bildet eine Wolframlampe mit der spezifizierten Farbtemperatur ab. Für spezifische Werte, siehe den Abschnitt Farbtemperatur-Werte-Tabelle.
	Manual Color Mixer	RedOrangeGreenRoyal BlueBlueLime		0-255	Kombiniert rote, grün, blaue, bernsteinfarbene un neongrüne Farben zu einer benutzerdefinierten Farbe (0-100%)
Red Shift	OnOff				Ahmt die Dimmung einer Halogenlampe nach
Master/Slave	Master Empfängt DMX-Signal vom DMX-Controller (Master)
	Slave Empfängt das DMX-Signal vom Master-Gerät
Dimmer Curve	S-CurveLinearSquareInverse square				Stellt die Dimmungskurve ein
Dimmer Mode	Off Linearer Dimmer
	Dimmer 1-3				Dimmkurven von schnell (Dimmer 1) bis langsam (Dimmer 3)
Hauptebene	Programmierebenen			Beschreibung
White Balance	Off			Verwendet die werksseitig voreingestellte Standardeinstellung "Weiß"
	Manual	Red	n maximalen maximalen 125-255	Stellt den maximalen Wert der Roten LED ein
		Orange Stellt den maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximaler
		Green Stellt den maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen	Wert der Orange LED ein
		Royal Blue Stellt den maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximumen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximumen maximale	Wert der Grün LED ein
		Blue Stellt den maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen minimalen	Wert der Klau LED ein
		Lime Stellt den maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximalen maximulule	Wert der Neongrun LED ein
LED Frequency	600Hz1200Hz2000Hz4000Hz6000Hz25KHz			Stellt die PWM-Frequenz ein
Fan Mode	Auto Stellt den Lüfter auf den Auto-Modus ein
	On			Stellt den Lüfter auf den "immer eingeschaltet"-Modus ein
	Off Setzt den Lüfter auf immer aus
	Silent Stellt den Lüfter auf lautlos
Back Light	10S			Damit wird die Hintergrundbeleuchtung der Anzeige nach 10 Sekunden Inaktivität ausgeschaltet
	30S			Damit wird die Hintergrundbeleuchtung der Anzeige nach 30 Sekunden Inaktivität ausgeschaltet
	2min			Damit wird die Hintergrundbeleuchtung der Anzeige nach 2 Minuten Inaktivität ausgeschaltet
	Always On Hintergrundbeleuchtung immer an
Information	Fixture Hours _ _	H		Zeigt an, wie lange das Gerät eingeschaltet gewesen ist
	LED Hours _ _	H Zeigt die gesamten LED		-Stunden an
	Version		V_.	Zeigt die aktuelle Firmware-Version an
	UID		_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Factory Reset	No
	Yes			Damit stellen Sie das Gerät auf die Werkseinstellungen zurück

WARNUNG: Wenn Sie im Lüftermodus arbeiten: Aus, wird das Gerät bei Berührung heißer als bei Verwendung anderer Lüftermodi. Verwenden Sie geeignete Schutzausrüstung, um Verbrennungen zu vermeiden. Halten Sie einen Sicherheitsabstand zu brennbaren Gegeständen ein.

HINWEIS: Im Lüftermodus: Aus wird der Ausgang des Geräts reduziert und erreicht nicht die gleichen Pegel wie bei Verwendung anderer Lüftermodi.

DMX-Werte

18Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2 Feine Dimmer 000 ⇔ 255 0–100%
3	R o t		000 ⇔ 255 0–100%
4	F e i n		e	r o t 000 ⇔ 255 0–100%
5 Orange 000 ⇔ 255 0–100%
6 Feine orange 000 ⇔ 255 0–100%
7	G r ü n		000 ⇔ 255 0–100%
8	F e i n		e	g r ü n 000 ⇔ 255 0
9	Königsblau		000 ⇔ 255	0–100%
10	Feine königsblau		000 ⇔ 255	0–100%
11	Blau		000 ⇔ 255	0–100%
12	Fein blau		000 ⇔ 255	0–100%
13	Neongrün		000 ⇔ 255	0–100%
14	Feine neongrün		000 ⇔ 255	0–100%
15	Stroboskop		000 ⇔ 010 Keine Funktion011 ⇔ 255	Stroboskopeffekt, langsam bis schnell
16	Farbtemperatur		000 ⇔ 255	Siehe Farbtemperatur-DMX-Tabelle
17	Farbton		000 ⇔ 255	-25–25
18	Steurung(3 Sekunden gedrückt halten)		000 ⇔ 007 Keine Funktion008 ⇔ 015 Red shift: ein016 ⇔ 023 Red shift: aus024 ⇔ 031 Dimmer reset032 ⇔ 039 S-Kurve Dimmerkurve040 ⇔ 047 Lineare Dimmerkurve048 ⇔ 055 Quadratische Dimmerkurve056 ⇔ 063 Inverse quadratische Dimmerkurve064 ⇔ 071 Dimmer-Geschwindigkeitsmodus aus072 ⇔ 079 Dimmer-Geschwindigkeitsmodus 1080 ⇔ 087 Dimmer-Geschwindigkeitsmodus 2088 ⇔ 095 Dimmer-Geschwindigkeitsmodus 3096 ⇔ 103 Fan-Auto104 ⇔ 111 Lüfter an112 ⇔ 119 Lüfter aus120 ⇔ 127 Lüfter leise128 ⇔ 255 Keine Funktion (reserviert)

15Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2 Feine	Dimmer 000 ⇔ 255 0–100%
3	R o t		000 ⇔ 255 0–100%
4 Feine	rot 000 ⇔ 255 0–100%
5	O r a n		g	e 000 ⇔ 255 0–100%
6 Feine	orange 000 ⇔ 255 0–100%
7	G r ü n			000 ⇔ 255 0–100%
8	F e i n		e	g r ü n 000 ⇔ 255 0–100%
9	Königsblau		000 ⇔ 255	0–100%
10	Feine königsblau		000 ⇔ 255	0–100%
11	Blau		000 ⇔ 255	0–100%
12	Fein blau		000 ⇔ 255	0–100%
13	Neongrün		000 ⇔ 255	0–100%
14	Feine neongrün		000 ⇔ 255	0–100%
15	Stroboskop		000 ⇔ 010 Keine Funktion011 ⇔ 255	Stroboskopeffekt, langsam bis schnell

11Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇌ 255 0–100%
2	R o t		000 ⇌ 255 0–100%
3	O r a n		g	e 000 ⇌ 255 0–100%
4	G r ü n			000 ⇌ 255 0–100%
5	Königsblau		000 ⇌ 255	0–100%
6	Blau		000 ⇌ 255	0–100%
7	Neongrün		000 ⇌ 255	0–100%
8 Stroboskop			000 ⇌ 010 Keine Funktion011 ⇌ 255	Stroboskopeffekt, langsam bis schnell
9	Farbtemperatur		000 ⇌ 255	Siehe Farbtemperatur-DMX-Tabelle
10	Farbton		000 ⇌ 255	-25–25
11	Steurung(3 Sekunden gedrückt halten)		000 ⇌ 007 Keine Funktion008 ⇌ 015 Red shift: ein016 ⇌ 023 Red shift: aus024 ⇌ 031 Dimmer reset032 ⇌ 039 S-Kurve Dimmerkurve040 ⇌ 047 Lineare Dimmerkurve048 ⇌ 055 Quadratische Dimmerkurve056 ⇌ 063 Inverse quadratische Dimmerkurve064 ⇌ 071 Dimmer-Geschwindigkeitsmodus aus072 ⇌ 079 Dimmer-Geschwindigkeitsmodus 1080 ⇌ 087 Dimmer-Geschwindigkeitsmodus 2088 ⇌ 095 Dimmer-Geschwindigkeitsmodus 3096 ⇌ 103 Fan-Auto104 ⇌ 111 Lüfter an112 ⇌ 119 Lüfter aus120 ⇌ 127 Lüfter leise128 ⇌ 255 Keine Funktion (reserviert)

8Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2	R	o	t	000 ⇔ 255 0–100%
3 Orange 000 ⇔ 255 0–100%
4	G	r	ü	n	000 ⇔ 255 0–100%
5	K	ö	n	i	g	s	b	l	a	u	000 ⇔ 255 (
6	B	l	a	u	000 ⇔ 255 0–100%
7 Neongrün 000 ⇔ 255 0–100%
8 Stroboskop				000 ⇔ 010 Keine Funktion011 ⇔ 255			Stroboskopeffekt, langsam bis schnell

6Ch

Kanal Funktion Wert Prozent/Einstellung
1	Rot				000 ⇔ 255				0–100%
2 Orange	000 ⇔ 255 0–100%
3	Grün				000 ⇔ 255				0–100%
4	K	ö	n	i	g				s	b	l a u 000 ⇔ 255 (
5	B	l	a	u					000 ⇔ 255 0–100%
6 Neongrün	000 ⇔ 255 0–100%

5Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇌ 255 0–100%
2	Feine Dimmer	000 ⇌ 255	0–100%
3	Farbtemperatur	000 ⇌ 255	Siehe Farbtemperatur-DMX-Tabelle
4	Farbton	000 ⇌ 255	-25–25
5 Stroboskop		000 ⇌ 010 Keine Funktion011 ⇌ 255	Stroboskopeffekt, langsam bis schnell

3Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2	Farbtemperatur	000 ⇔ 255	Siehe Farbtemperatur-DMX-Tabelle
3	Farbton	000 ⇔ 255	-25–25

1Ch

Kanal Funktion Wert Prozent/Einstellung
1	Dimmer	000 ⇌ 255	0–100% (Farbeinstellung über Menü)

Address: Bruno-Bürgel-Str. 11

28759 Bremen

Email: [e-mail]

Germany Website: www.chauvetprofessional.eu

Voice: [phone]

Chauvet Mexico
