MANUAL DE USUARIO Ovation P-56VW Chauvet

La Guía de Referencia Rápida (GRR) del Ovation P-56VW contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration/.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

• La luminaria está destinada exclusivamente a un uso profesional.
  • NO abra este producto. No contiene piezas reparables por el usuario.
• NO mire a la fuente de luz cuando el producto esté encendido.
• NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo (IP20).
• NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
  • NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
• NO conecte este producto a un atenuador o reostato.
• CUIDADO: La carcasa de este producto está caliente cuando las luces están en funcionamiento.
• CUIDADO: Cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
• USE un cable de seguridad cuando monte este producto en lo alto.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
  • Use SOLAMENTE los soportes de colgar/montar para mover este producto.
• Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
• La luminaria debe colocarse de forma que no sea previsible que se mire fijamente hacia ella a una distancia menor de 3,5 m.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.
• Si se daña el cable externo flexible de esta luminaria, se sustituirá con un cable especial o con un cable disponible exclusivamente a través del fabricante o de su agente de servicio técnico.
• Solo el fabricante, su agente de servicio o un técnico de similar cualificación podrán reemplazar la fuente de luz contenida en esta luminaria.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

Declaración de conformidad de la FCC

Este dispositivo cumple con la Parte 15 Parte B de las normas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes:

1. Este dispositivo no puede causar interferencias perjudiciales, y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las que puedan causar un funcionamiento no deseado.

Este equipo ha sido probado y cumple los límites establecidos para los dispositivos digitales de Clase B, de conformidad con la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra las interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación concreta. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que intente corregir las interferencias mediante una o varias de las siguientes medidas:

• Reorientar o reubicar la antena receptora.
• Aumentar la separación entre el equipo y el receptor.
• Conectar el equipo a una toma de corriente de un circuito distinto al que está conectado el receptor.
• Consulte al distribuidor o a un técnico experto en radio/TV para obtener ayuda.

Cualquier cambio o modificación que no esté expresamente aprobado por la parte responsable del cumplimiento podría anular la autoridad del usuario para operar el equipo.

Qué va Incluido

• Ovation P-56VW
• Marco de gel (Accesorios de 191 mm/7,5 in)
• Cable de alimentación Neutrik ^ powerCON ^

• Lentes anchas y medianas

- Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Alimentación en Cadena

Puede enlazar hasta 7 productos Ovation P-56VW a 100 V, 9 productos a 120 V, 16 productos a 208 V, 18 productos a 230 V, o 18 productos a 240 V. Nunca sobrepase este número. Los cables de alimentación en cadena se pueden adquirir por separado.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro	Marrón Amarillo/Latón
CA Neutro Blanco	Azul	Plata
CA Tierra	Verde/Amarillo	Verde/Amarillo	Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Sustitución del Fusible

1. Desconecte el producto de la toma de corriente.
2. Con un destornillador de estrella N°2, desatornille la tapa del portafusibles.
3. Quite el fusible fundido del portafusibles y sustitúyalo con otro del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Enlace DMX

El Ovation P-56VW funcionará con un controlador DMX usando una conexión serie DMX de 3 or 5 pines. Hay un manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El Ovation P-56VW usa una conexión de datos DMX de 3 o 5 pines para sus personalidades: 1Ch, 3Ch, 5Ch, 6Ch, 8Ch, 11Ch, 15Ch y 18Ch. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX.

Conexión Maestro/Esclavo

El Ovation P-56VW usa la conexión de datos DMX para su modo Maestro/Esclavo. Vea el Manual de Usuario para conectar y configurar para funcionamiento Maestro/Esclavo.

Gestión remota del dispositivo

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Ovation P-56VW admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

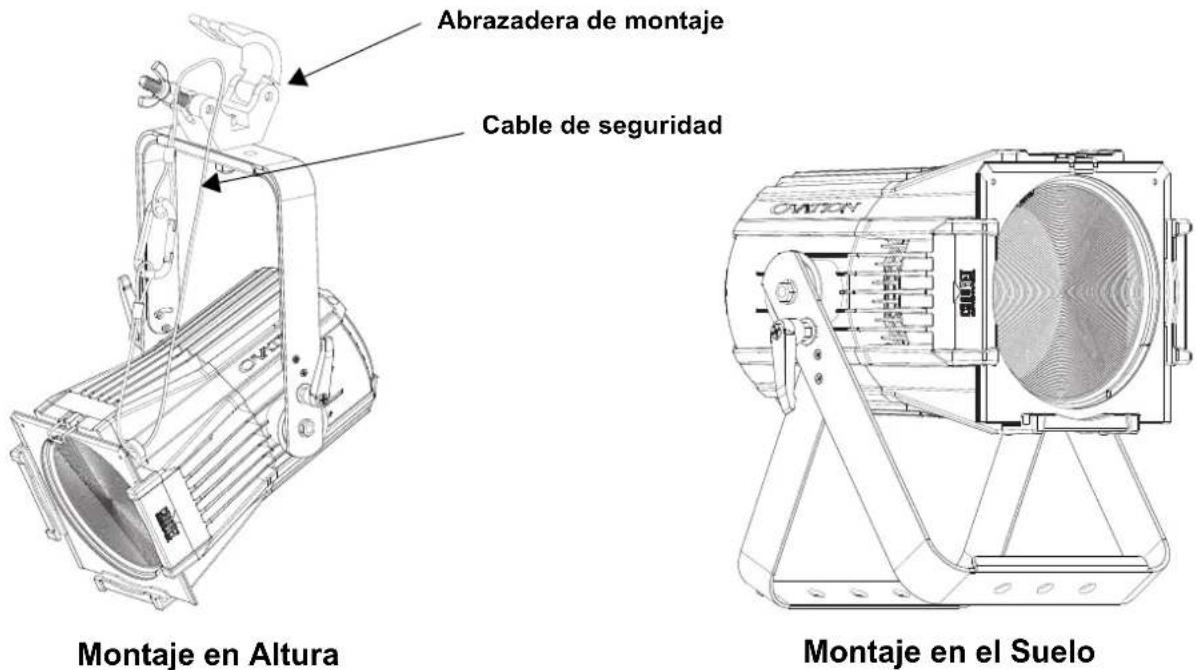

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite: http://trusst.com/productcategory/truss-clamps/.

Diagrama de Montaje del Producto

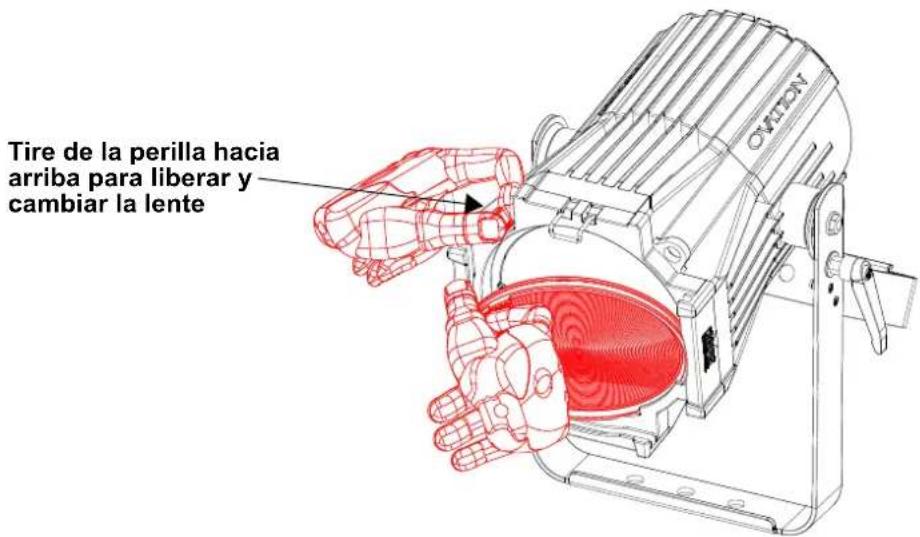

Lentes Alternativos

Las lentes intercambiables permiten que el producto tenga ángulos de haz alternativos.

Tire de la perilla hacia arriba para liberar y cambiar la lente

Temperaturas de Color

Gráfico DMX de temperaturas de color

Valor del Canal DMX	Temperatura de color	Valor del Canal DMX	Temperatura de color	Valor del Canal DMX	Temperatura de color
000 ⇔ 005	Sin funcion/2800K	084 ⇔ 090	3900–4000K	168 ⇔ 174	5100–5200K
006 ⇔ 013	2800–2900K	091 ⇔ 097	4000–4100K	175 ⇔ 181	5200–5300K
014 ⇔ 020	2900–3000K	098 ⇔ 104	4100–4200K	182 ⇔ 188	5300–5400K
021 ⇔ 027	3000–3100K	105 ⇔ 111	4200–4300K	189 ⇔ 195	5400–5500K
028 ⇔ 034	3100–3200K	112 ⇔ 118	4300–4400K	196 ⇔ 202	5500–5600K
035 ⇔ 041	3200–3300K	119 ⇔ 125	4400–4500K	203 ⇔ 209	5600–5700K
042 ⇔ 048	3300–3400K	126 ⇔ 132	4500–4600K	210 ⇔ 216	5700–6000K
049 ⇔ 055	3400–3500K	133 ⇔ 139	4600–4700K	217 ⇔ 223	6000–6500K
056 ⇔ 062	3500–3600K	140 ⇔ 146	4700–4800K	224 ⇔ 230	6500–7000K
063 ⇔ 069	3600–3700K	147 ⇔ 153	4800–4900K	231 ⇔ 237	7000–7500K
070 ⇔ 076	3700–3800K	154 ⇔ 160	4900–5000K	238 ⇔ 244	7500–8000K
077 ⇔ 083	3800–3900K	161 ⇔ 167	5000–5100K	245 ⇔ 255	8000K

Gráfico de valores de temperaturas de color

Lectura en Pantalla	Valor Rojo	Valor Naranja	Valor Verde	Valor Azul Real	Valor Azul	Valor Lime
2800K	193	181	015	032	023	255
2900K	184	172	024	036	025	255
3000K	176	161	027	037	028	255
3100K	167	156	030	042	034	255
3200K	162	146	034	046	035	255
3300K	157	140	039	048	040	255
3400K	153	132	042	050	044	255
3500K	149	128	046	053	047	255
3600K	144	122	050	055	050	255
3700K	140	118	053	057	054	255
3800K	135	115	054	059	057	255
3900K	132	111	056	063	062	255
4000K	128	107	059	066	065	255
4100K	125	105	062	068	067	255
4200K	123	103	067	070	071	255
4300K	120	101	071	072	074	255
4400K	118	099	074	074	078	255
4500K	116	097	079	077	080	255
4600K	114	094	083	078	083	255
4700K	112	092	087	080	085	255
4800K	107	090	089	082	087	255
4900K	105	088	092	085	089	255
5000K	103	086	095	087	092	255
5100K	101	084	099	088	094	255
5200K	100	082	101	091	096	255
5300K	099	079	104	095	097	255
5400K	098	077	106	098	099	255
5500K	097	079	108	102	102	255
5600K	096	077	109	104	104	255
5700K	095	076	110	106	106	255
6000K	089	072	115	111	113	255
6500K	081	066	120	121	120	255
7000K	077	059	124	128	129	255
7500K	073	054	127	136	136	255
8000K	068	050	135	144	142	255

Las temperaturas de color que aparecen arriba son interpretaciones simuladas de la emisión de color producida cuando se compara con una lámpara de tungsteno a la temperatura de color especificada. Chauvet no garantiza la exactitud del color emitido.

Descripción del Panel de Control

Botón Función
	Sale del menú o función actual
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función

Mapa de Menú

Nivel Principal	Niveles de Programación Descripción
DMX Address	001-512*				Selecciona la dirección de inicio (*canal más alto restringido a la elección de personalidad)
DMX Channel	1Ch	Color Temperature _ _ _ _ _		1 canal: atenuadorVea Temperaturas de Color
		Manual Color Mixer	Red	0-255	Combina rojo, naranja, verde, azul real, azul y lime para generar un color personalizado (0-100%)
			Orange
			Green
			Royal Blue
			Blue
			Lime
	3Ch 3 canales: atenuador, temperatura del color, tono
	5Ch				5 canales: atenuador, atenuador fino, estroboscopio, temperatura del color, tono
	6Ch				6 canales: rojo, naranja, verde, azul real, azul, lima
	8Ch				8 canales: atenuador,rojo, naranja, verde, azul real, azul, lima, estroboscopio
	11Ch				11 canales: atenuador,rojo, naranja, verde, azul real, azul, lima, estroboscopio, temperatura del color, tono,control
	15Ch				15 canales: 16-bits atenuador, rojo, naranja, verde, azul real, azul y lima, estroboscopio
	18Ch				18 canales: 16-bits atenuador, rojo, naranja, verde, azul real, azul y lima, estroboscopio, temperatura del color, tono, control
Static	Color Temperature	2800K2900K3000K3100K3200K3300K3400K3500K3600K3700K3800K3900K4000K4100K4200K4300K4400K4500K4600K4700K4800K4900K5000K5100K5200K5300K5400K5500K5600K5700K6000K6500K7000K7500K8000K	Dimmer 0-255	Establece la temperatura de color y niveles atenuador y matiz (verde/magenta). Emula una lámpara de tungsteno a la temperatura del color especificada. Consulte el apartado Gráfico de valores de temperaturas de color para ver valores concretos.
			Hue -25-25
	Manual Color Mixer	RedOrangeGreenRoyal BlueBlueLime		0-255	Combina rojo, naranja, verde, azul real, azul y lime para generar un color personalizado (0-100%)
Red Shift	OnOff				Imita la atenuación de una lámpara halógena
Master/ Slave	Master				Recibe señales DMX del controlador DMX (maestro)
	Slave Recibe señales del maestro
Dimmer Curve	S-CurveLinearSquareInverse square				Configura la curva del atenuador
Dimmer Mode	Off Atenuador lineal
	Dimmer 1-3				Curvas de atenuador, rápido (Dimmer 1) a lento (Dimmer 3)
Nivel Principal	Niveles de Programación			Descripción
White Balance	Off			Utiliza la configuración de blanco predeterminada de fábrica
	Manual	Red	el valor máx	Establece el valor máximo de LED rojo
		Orange Establece		ximo de LED naranja
		Green Establece		ximo de LED verde
		Royal Blue Establece el valor máx	el valor máx	máximo de LED azul real
		Blue Establece		mo de LED azul
		Lime Establece		imo de LED lima
LED Frequency	600Hz1200Hz2000Hz4000Hz6000Hz25KHz			Selecciona la frecuencia de emisión PWM
Fan Mode	Auto Establece el ventilador a modo auto
	On Establece el ventilador a modo siempre encendido
	Off Establece el ventilador siempre apagado
	Silent Establece el ventilador en silencio
Back Light	10S			Retro-iluminación de la pantalla se apaga después de 10 segundos de inactividad
	30S			Retro-iluminación de la pantalla se apaga después de 30 segundos de inactividad
	2Min			Retro-iluminación de la pantalla se apaga después de 2 minutos de inactividad
	Always On Retro-iluminación de la pantalla siempre activa
Information	Fixture Hours __ H			Muestra el nombre total de las horas del producto
	LED Hours __ H Muestra el total de horas de LED
	Version	V__		Muestra instalada la versión de firmware
	UID	--------		Muestra el UID # del producto
Factory Reset	No			Reinicia a la configuración de fábrica
	Yes

ADVERTENCIA: Cuando funcione en modo ventilador: apagado, el aparato estará más caliente al tacto que si se usan otros modos de ventilador. Utilice un equipo de protección adecuado para evitar quemaduras. Mantenga una distancia de seguridad con objetos inflamable.

AVISO: Cuando funcione en modo ventilador: apagado, bajará el rendimiento del aparato y no alcanzará los mismos niveles que cuando use otros modos de ventilador.

DMX Values

18Ch

Canal Función Valor Porcentaje/Configuración
1	A	t	e	n	u	a	d	o	r	000 ⇔ 255 0–100%
2	A	t	e	n	u	a	d	o	r	f i n
3	R	o	j	o		000	⇔ 255 0–100%
4 Rojo fino 000 ⇔ 255 0–100%
5	N	a	r	a	n	j	a		000 ⇔ 255 0–100%
6 Naranja fino 000 ⇔ 255 0–100%
7	Verde				000 ⇔ 255		0–100%
8	Verde fino				000 ⇔ 255		0–100%
9	Azul real				000 ⇔ 255		0–100%
10	Azul real fino				000 ⇔ 255		0–100%
11	Azul				000 ⇔ 255		0–100%
12	Azul fino				000 ⇔ 255		0–100%
13	Lima				000 ⇔ 255		0–100%
14	Lima fino				000 ⇔ 255		0–100%
15	Estroboscopio				000 ⇔ 010 Sin función
					011 ⇔ 255		Estroboscopio, lento a rápido
16	Temperatura de color				000 ⇔ 255		Referirse a Gráfico DMX de temperaturas de color
17	Matiz				000 ⇔ 255		-25–25
18	Control(mantenga por 3 segundos,luego suelte)				000 ⇔ 007 Sin función
					008 ⇔ 015 Red shift: encendido
					016 ⇔ 023 Red shift: apagado
					024 ⇔ 031 Reinicia a el atenuador
					032 ⇔ 039 Curva de atenuador curva-S
					040 ⇔ 047 Curva de atenuador lineal
					048 ⇔ 055 Curva de atenuador cuadrado
					056 ⇔ 063 Curva de atenuador cuadrado inverso
					064 ⇔ 071 Modo atenuador apagado
					072 ⇔ 079 Modo atenuador 1
					080 ⇔ 087 Modo atenuador 2
					088 ⇔ 095 Modo atenuador 3
					096 ⇔ 103 Establece el ventilador a modo auto
					104 ⇔ 111 Establece el ventilador a modo siempre encendido
					112 ⇔ 119 Establece el ventilador siempre apagado
					120 ⇔ 127 Establece el ventilador en silencio
					128 ⇔ 255 Sin función (reservado)

15Ch

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2 Atenuador fino 000 ⇔ 255 0–100%
3	R o j o		000 ⇔ 255 0–100%
4 Rojo fino 000 ⇔ 255 0–100%
5	N a r a		n	j	a 000 ⇔ 255 0–100%
6	Naranja fino		000 ⇔ 255		0–100%
7	Verde		000 ⇔ 255		0–100%
8	Verde fino		000 ⇔ 255		0–100%
9	Azul real		000 ⇔ 255		0–100%
10	Azul real fino		000 ⇔ 255		0–100%
11	Azul		000 ⇔ 255		0–100%
12	Azul fino		000 ⇔ 255		0–100%
13	Lima		000 ⇔ 255		0–100%
14	Lima fino		000 ⇔ 255		0–100%
15	Estroboscopio		000 ⇔ 010 Sin función
			011 ⇔ 255		Estroboscopio, lento a rápido

11Ch

Canal	Función	Valor	Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100%
2	Rojo	000 ⇔ 255	0–100%
3	Naranja	000 ⇔ 255	0–100%
4	Verde	000 ⇔ 255	0–100%
5	Azul real	000 ⇔ 255	0–100%
6	Azul	000 ⇔ 255	0–100%
7	Lima	000 ⇔ 255	0–100%
8 Estroboscopio		000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
9	Temperatura de color	000 ⇔ 255	Referirse a Gráfico DMX de temperaturas de color
10	Matiz	000 ⇔ 255	-25–25
11	Control(mantenga por 3 segundos,luego suelte)	000 ⇔ 007	Sin función
		008 ⇔ 015	Red shift: encendido
		016 ⇔ 023	Red shift: apagado
		024 ⇔ 031	Reinicia a el atenuador
		032 ⇔ 039	Curva de atenuador curva-S
		040 ⇔ 047	Curva de atenuador lineal
		048 ⇔ 055	Curva de atenuador cuadrado
		056 ⇔ 063	Curva de atenuador cuadrado inverso
		064 ⇔ 071	Modo atenuador apagado
		072 ⇔ 079	Modo atenuador 1
		080 ⇔ 087	Modo atenuador 2
		088 ⇔ 095	Modo atenuador 3
		096 ⇔ 103	Establece el ventilador a modo auto
		104 ⇔ 111	Establece el ventilador a modo siempre encendido
		112 ⇔ 119	Establece el ventilador siempre apagado
		120 ⇔ 127	Establece el ventilador en silencio
		128 ⇔ 255	Sin función (reservado)

8Ch

Canal Función Valor Porcentaje/Configuración
1	A	t	e	n	u	a	d	o	r 000 ⇔ 255 0–100%
2	R	o	j	o		000 ⇔ 255 0–100%
3	N	a	r	a	n	j	a		000 ⇔ 255 0–100%
4	V	e	r	d	e		000 ⇔ 255 0–100%
5 Azul real 000 ⇔ 255 0–100%
6	Azul				000 ⇔ 255		0–100%
7	Lima				000 ⇔ 255		0–100%
8 Estroboscopio					000 ⇔ 010 Sin función
					011 ⇔ 255		Estroboscopio, lento a rápido

6Ch

Canal Función Valor Porcentaje/Configuración
1	R	o	j	o	000 ⇔ 255 0–100%
2	N	a	r	a	n	j	a 000 ⇔ 255 0–100%
3	V	e	r	d	e	000 ⇔ 255 0–100%
4 Azul real 000 ⇔ 255 0–100%
5	Azul				000 ⇔ 255	0–100%
6	Lima				000 ⇔ 255	0–100%

5Ch

Canal Función Valor Porcentaje/Configuración
1	R	o	j	o	000 ⇔ 255 0–100%
2	N	a	r	a	n	j a 000 ⇔ 255 0–100%
3	Temperatura de color				000 ⇔ 255	Referirse a Gráfico DMX de temperaturas de color
4	Matiz				000 ⇔ 255	-25–25
5 Estroboscopio					000 ⇔ 010 Sin función011 ⇔ 255	Estroboscopio, lento a rápido

3Ch

Canal Función Valor Porcentaje/Configuración
1	A	t	e	n	u	a d o r 000 ⇔ 255 0–100%
2	Temperatura del color				000 ⇔ 255	Referirse a Gráfico DMX de temperaturas de color
3	Matiz				000 ⇔ 255	-25–25

1Ch

Canal Función Valor Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100% (configura el color desde la pantalla de menú)

Descripción del Panel de Control

Address: Av. de las Partidas 34 - 3B

Lerma, Edo. de México, CP 52000

Voice: [phone]
