Caractéristiques techniques	Détails
Type d'appareil	MiniFlex MA193
Plage de mesure	0 à 1000 V AC/DC
Résolution	0,1 V
Précision	± 1,5 %
Fréquence de mesure	de 50 Hz à 400 Hz
Dimensions	210 x 60 x 30 mm
Poids	300 g
Alimentation	2 piles AAA
Utilisation	Mesure de tension, vérification de circuits électriques
Maintenance	Vérification régulière des piles, nettoyage de l'appareil
Sécurité	Norme CAT III 600 V, protection contre les surcharges
Informations générales	Appareil léger et portable, idéal pour les professionnels de l'électricité

FOIRE AUX QUESTIONS - MiniFlex MA193 CHAUVIN ARNOUX

Comment calibrer le CHAUVIN ARNOUX MiniFlex MA193 ?

Pour calibrer le MiniFlex MA193, suivez les instructions du manuel utilisateur. Assurez-vous d'utiliser des étalons de référence appropriés et de suivre la procédure de calibration pas à pas.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que la batterie est correctement insérée et chargée. Si l'appareil ne s'allume toujours pas, essayez de remplacer la batterie.

Comment interpréter les résultats de mesure ?

Les résultats de mesure sont affichés sur l'écran LCD. Référez-vous au manuel d'utilisation pour comprendre les unités de mesure et les valeurs affichées.

L'appareil affiche un message d'erreur, que faire ?

Un message d'erreur indique généralement un problème de fonctionnement. Consultez le manuel pour le code d'erreur spécifique et suivez les recommandations pour résoudre le problème.

Comment changer les unités de mesure sur le MiniFlex MA193 ?

Pour changer les unités de mesure, appuyez sur le bouton 'Unités' situé sur le panneau de contrôle et sélectionnez l'unité souhaitée dans le menu qui s'affiche.

Quelle est la durée de vie de la batterie du MiniFlex MA193 ?

La durée de vie de la batterie dépend de l'utilisation, mais en moyenne, elle peut durer plusieurs heures. Il est recommandé de remplacer la batterie lorsque l'indicateur de batterie faible s'affiche.

Comment nettoyer le CHAUVIN ARNOUX MiniFlex MA193 ?

Pour nettoyer l'appareil, utilisez un chiffon doux et sec. Évitez les produits chimiques abrasifs qui pourraient endommager la surface.

Où puis-je trouver le manuel d'utilisation du MiniFlex MA193 ?

Le manuel d'utilisation est généralement fourni avec le produit. Vous pouvez également le télécharger sur le site officiel de CHAUVIN ARNOUX dans la section support.

Comment contacter le service client pour des problèmes techniques ?

Pour contacter le service client, visitez le site officiel de CHAUVIN ARNOUX et utilisez les coordonnées fournies dans la section contact.

MODE D'EMPLOI MiniFlex MA193 CHAUVIN ARNOUX

Voues venez d'acquerir une pince amperemetrique MN93, MN93A, C193, PAC93, E94 ou MINI94 ou un capteur de courant flexible MiniFlex MA193, MA194 ou MA196, AmpFlex® A193 ou A196A et nous vous remercions de votre confiance. Ces capteurs de courant sont faits pour etre utilisés uniquement avec les analyseurs de puissance et d'énergie des familles C.A 8XXX et PEL. Tous les capteurs ne sont pas adaptés à tous les apparéils. Contactez notre service client pour effectuer votrechoix.

Pour obtenir le meilleur service de votre capteur de courant :

■ lisez attentivement cette notice de fonctionnement,
respectez les précautions d'emploi.

ATTENTION, risque de DANGER! L'opérateur doit consulter la présente notice à chaque fois que ce symbole de danger est rencontres.

Capteur de courant protégé par une isolation double.

Application ou retrait autorisé sur les conducteurs nus sous tension dangereuse. Capteur de courant type A selon IEC/EN 61010-2-032 ou BS EN 61010-2-032.

Application ou retrait non autorisé sur les conducteurs nus sous tension dangereuse. Capteur de courant type B selon IEC/EN 61010-2-032 ou BS EN 61010-2-032.

La flèche permet de repérer la phase du courant.

Pile.

Le produit est déclaré recyclable suite à une analyse du cycle de vie conformément à la norme ISO14040.

Le marquage CE indique la conformité à la Directive européen Basse Tension 2014/35/UE, à la Directive Compatibility Électromagnétique 2014/30/UE et à la Directive sur la Limitation des Substances Dangereuses RoHS 2011/65/UE et 2015/863/UE.

Le marquage UKCA atteste la conformité du produit avec les exigences applicables dans le Royaume-Uni, notamment dans les domaines de la Sécurité en Basse Tension, de la Compatibility Électromagnétique et de la Limitation des Substances Dangereuses.

La poubelle barrée signifie que, dans l'Union Européenne, le produit fait l'objet d'une collecte sélective conformément à la directive DEEE 2012/19/UE : ce matériel ne doit pas été traité comme un déchet menager.

Définition des catégories de mesure

La catégorie de mesure IV correspond aux mesurages réalisés à la source de l'installation basse tension.

Exemple: arrivée d'énergie, compteurs et dispositifs de protection.

La catégorie de mesure III correspond aux mesurages réalisés dans l'installation du bâtiment.

Example: tableau de distribution, disjoncteurs, machines ou apparciels industriels fixes.

• La catégorie de mesure Il correspond aux mesurages réalisés sur les circuits directement branchés à l'installation basse tension. Exemple : alimentation d'appareils electrodomestiques et d'outillage portable.

PRECAUTIONS D'EMPLOI

La protection assurée par le capteur de courant peut-être compromise si celui-ci est utilisé de façon non spécifique par le constructeur.

Respectez la tension et l'intensité maximales assignées et la catégorie de mesure. N'utilisez pas votre capteur de courant sur des reseaux dont la tension ou la catégorie sont supérieures à celles mentionnées.
Respectez les conditions d'utilisation, a savoir la température, l'humidité, l'altitude, le degré de pollution et le lieu d'utilisation.
N'utilisez pas le capteur de courant si son boitier est ouvert, déterioré ou mal remonté. Avant chaque utilisation, vérifie l'intégrité de l'isolant du tore ou des bras des pince, du boitier et des cordons.
Ne soumettez pas le capteur de courant à des projections ou à des chutes d'eau ou de tout autre liquide.
- Utilisez des moyens de protection individuelle adaptés lorsque des parties sous tension dangereuse peuvent être accessibles dans l'installation où la mesure est réalisée.
Toute procEDURE de dépannage ou de vérification métrologique doit être effectuee par du personnel competent et agreé.

SOMMAIRE

1. PRESENTATION 4

1.1.Pinces MN93 et MN93A 4
1.2.Pince C193 5
1.3.Pince PAC93 6
1.4.Pince E94 7
1.5.Pince MINI94 8
1.6. MiniFlex MA193 9
1.7. MiniFlex MA194 10
1.8. MiniFlex MA196 11
1.9.AmpFlexA193 12
1.10.AmpFlex A196A 13
1.11. État de livraison 14
1.12. Accessoires et rechanges 14

1. UTILISATION 15

3.CARACTERISTIQUES 18

3.1. Conditions d'environnement 18
3.2. Caracteristiques constructives 18
3.3. Conformité aux normes internationales 19

4.MAINTENANCE 20

4.1.Nettoyage 20
4.2. Remplacement de la pile pour la PAC93. 20

5.GARANTIE 21

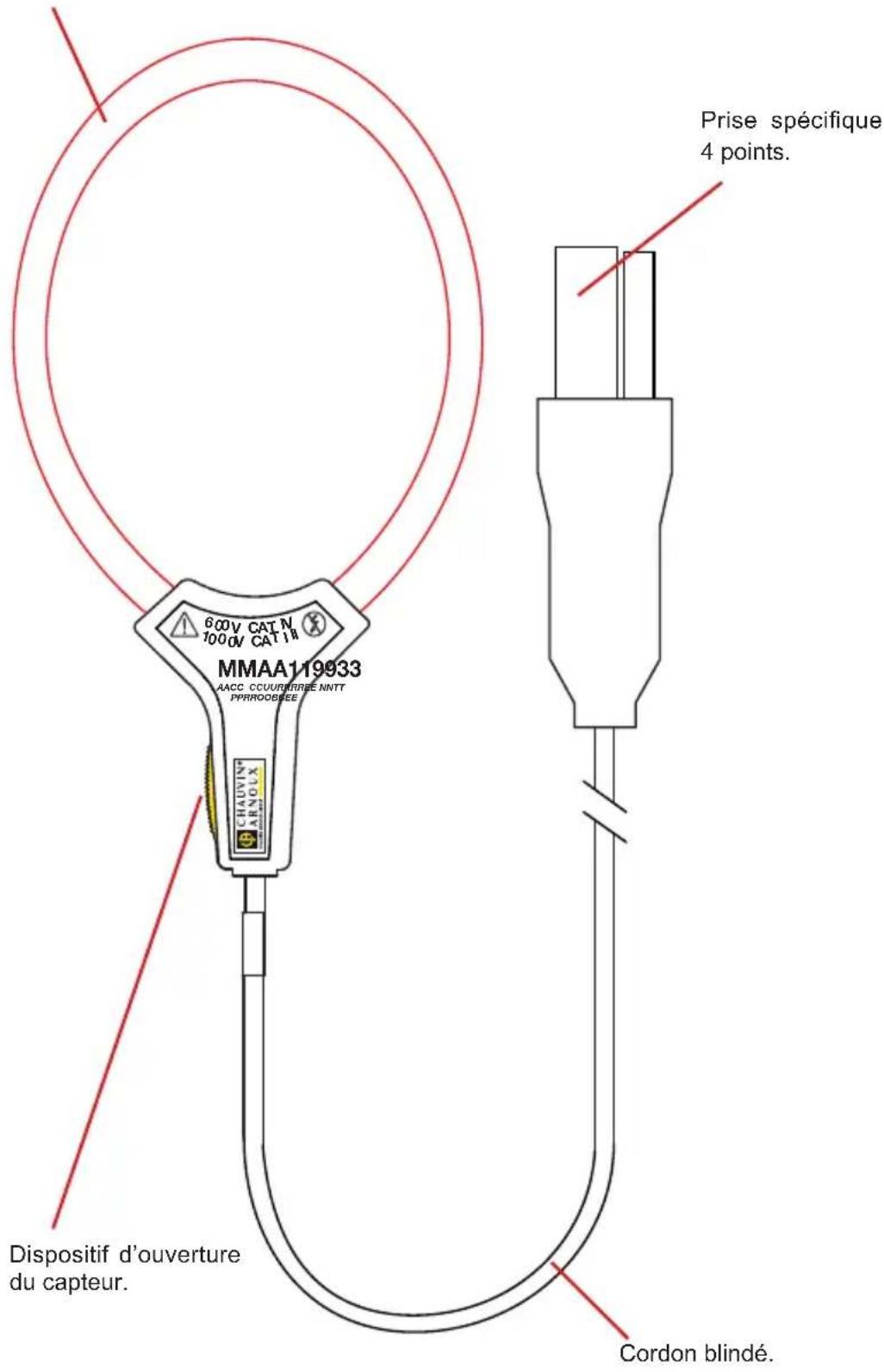

Tore du capteur flexible.

1.7. MINIFLEX MA194

Tore du capteur flexible.

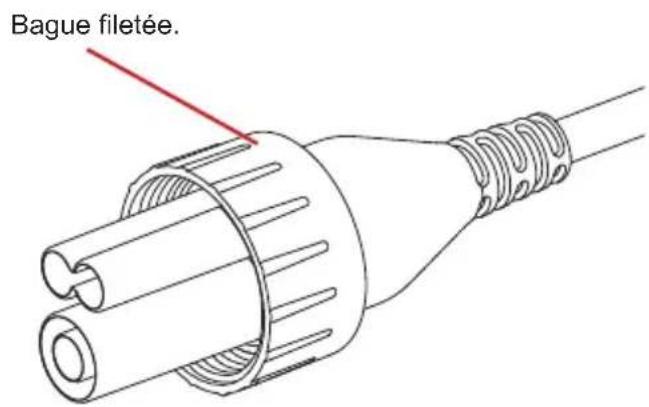

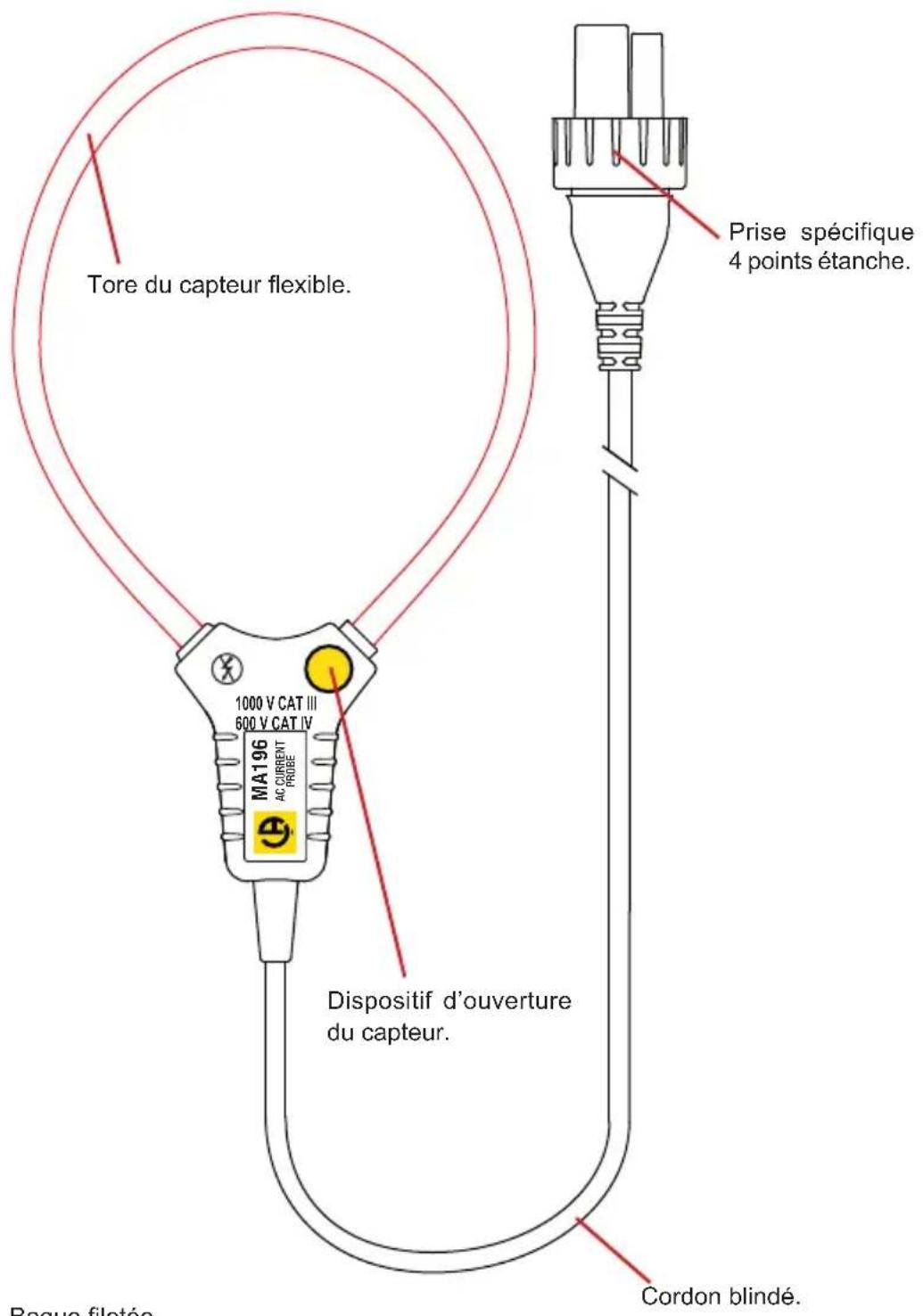

1.8. MINIFLEX MA196

La prise de ce capteur permet de rendre étanche la borne sur laquelle il est branché si l'appareil dispose d'une embase filtée. Il faut alors visser la bague de la prise sur cette embase.

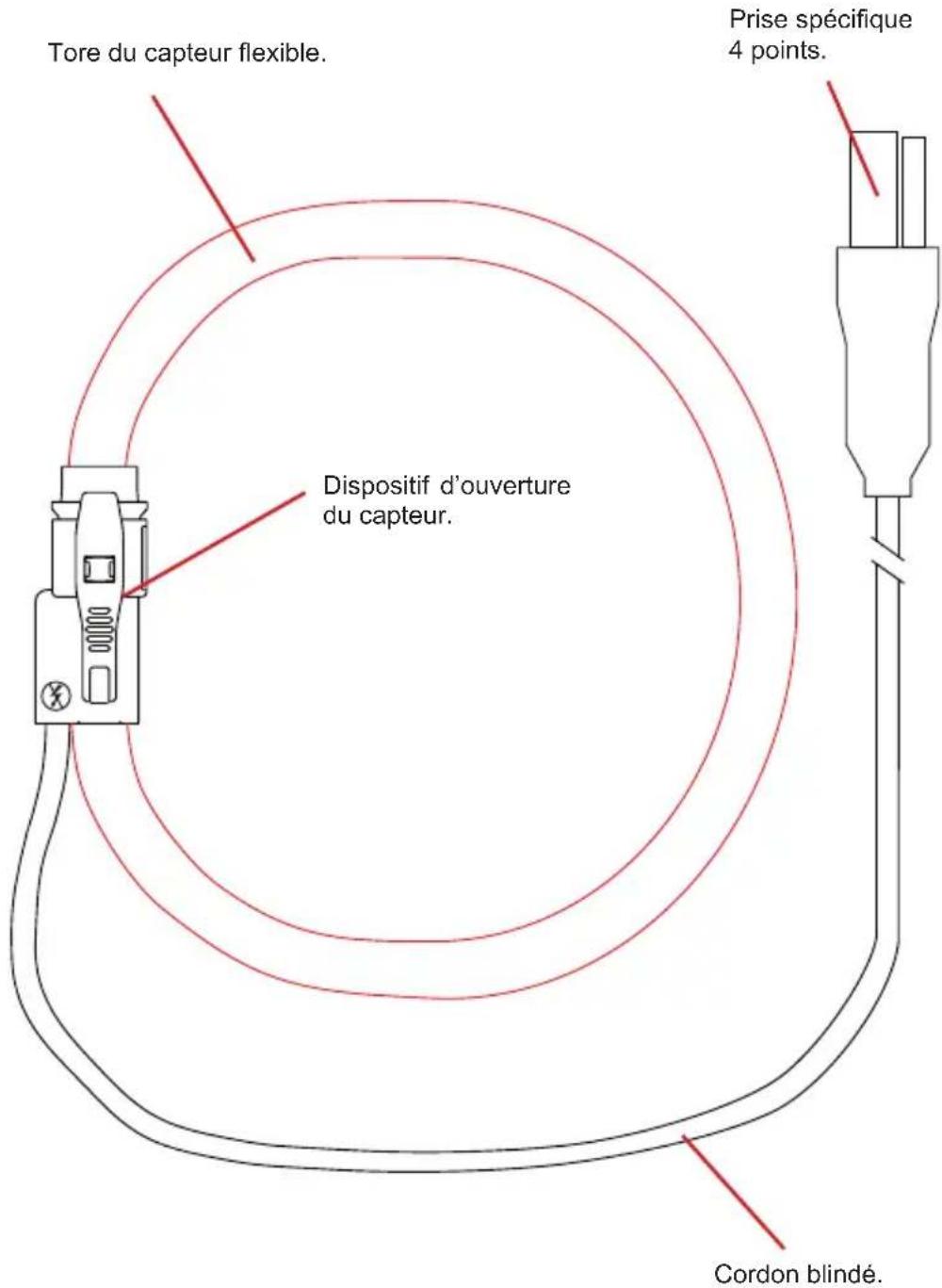

1.9.AMPFLEX®A193

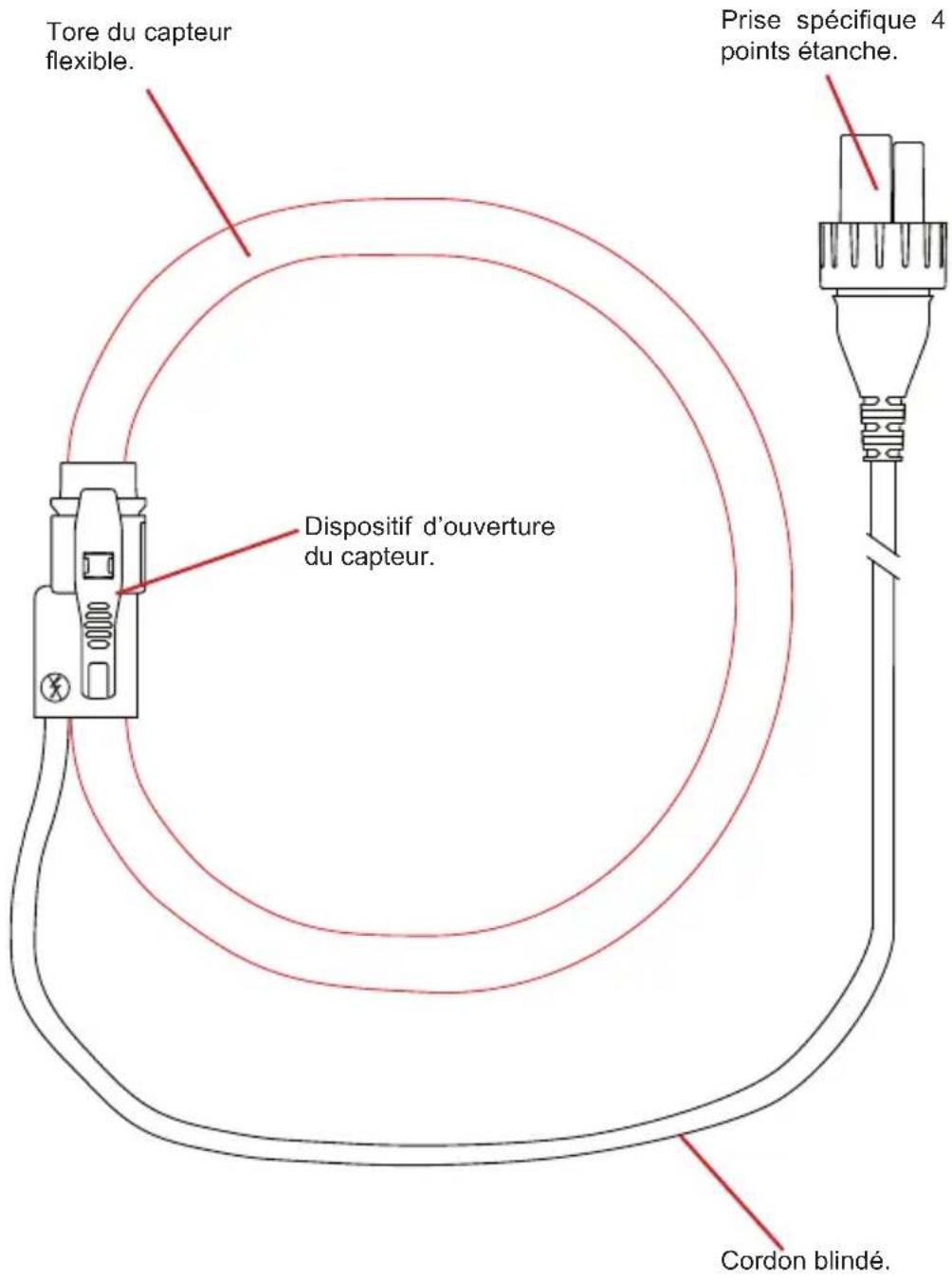

1.10.AMPFLEX®A196A

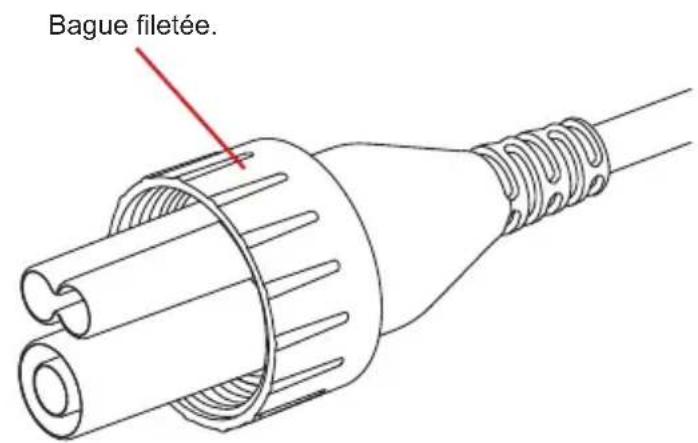

La prise de ce capteur permet de rendre étanche la borne sur laquelle il est branché si l'appareil dispose d'une embase filtée. Il faut alors visser la bague de la prise sur cette embase.

1.11. ÉTAT DE LIVRAISON

Pince PAC93

Livrée dans une boite en carton avec :

unepile9V,
une notice de fonctionnement 5 langues,
un certificate de verification.

Pince MN93, pince MN93A, pince C193, pince E94, pince MINI94

Livree dans une boite en carton avec :

une notice de fonctionnement 5 langues,
un certificate de verification.

Capteur MiniFlex MA193 350 mm

Capteur MiniFlex MA194 250 mm

Capeur MiniFlex MA194 350 mm

Capteur MiniFlex MA194 1000 mm

Capteur AmpFlex® A193 450 mm

Capteur AmpFlex® A193 800 mm

Capteur AmpFlex® A196A 610 mm

Livre dans une boîte en carton avec :

une notice de fonctionnement 5 langues,
un certificate de verification.

1.12. ACCESSORIES ET RECHANGES

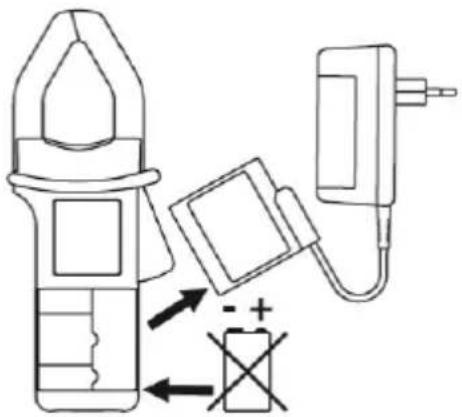

Un adaptateur secteur pour la PAC93.

Pour les accessoires et les rechanges, consultez notre site Internet :

www.chauvin-arnoux.com

Les pincemperemetriques et les capteurs de courant flexibles MiniFlex et AmpFlex® permettent de mesurer le courant circulant dans un cable sans avoir a ouvrir le circuit. Ils permettent aussi d'isoler l'utilisateur des tensions dangereuses presents dans le circuit.

Lechioix du capteur de courant à utiliser dépend de la valeur du courant à mesurer et du diamètre des cables.

	MN93	MN93A 5 A	MN93A 100 A
Domaine de mesure * 0	5 - 240 A 0,005 - 6	A 0,1 - 120 A
Diamètre d'enserrage 20 mm

	C193 PAC93
Domaine de mesure * 1	- 1200 A 1 - 1200 A
Diamètre d'enserrage 52 mm 39 mm

	E94 10 A	E94 100 A	MINI94
Domaine de mesure * 0	1 - 10 Acrête 0,5 -	100 Acrête 0,05 - 20	00 A
Diamètre d'enserrage 1	1,8 mm 16 mm

	MiniFlex MA193 250 mm	MiniFlex MA193 350 mm	MiniFlex MA196 350 mm
Domaine de mesure *	100 mA - 10 000 A	100 mA - 10 000 A	100 mA - 10 000 A
Diamètre d'enserrage 70 mm	100 mm	100 mm

	MiniFlex MA194 250 mm	MiniFlex MA194 350 mm	MiniFlex MA194 1000 mm
Domaine de mesure *	100 mA - 10 000 A	100 mA - 10 000 A	100 mA - 10 000 A
Diamètre d'enserrage 70 mm	100 mm	320 mm

	AmpFlex® A193 450 mm	AmpFlex® A196A 610 mm	AmpFlex® A193 800 mm
Domaine de mesure *	100 mA - 10 000 A	100 mA - 10 000 A	100 mA - 10 000 A
Diamètre d'enserrage	140 mm	190 mm	250 mm

*: Les domaines de mesure sont ceux des capteurs seuls. Dans certains cas, ils peuvent différer de ceux de l'analyseur auquel ils sont associés.
Dans le cas de mesures triphasées, commencez par repérer les capteurs de courant à l'aide des bagues de couleurs fournies avec l'appareil. Une couleur différente pour chaque borne courant.
■ Branchez les capteurs de courant sur les bornes courant de l'analyseur.

Pour la PAC93 :

Positionnez l'interrupteur sur la position «1 mV/A » et levoyant «ON» s'allume.
Une fois la PAC93 branchée sur l'appareil, reglez le zéro alors qu'il n'y a pas de conducteur dans les machoires de la pince, en tournant le potentiametre.

A la fin de la mesure, n'oubliez pas d'eteindre la PAC93.

Pour la E94 :

Connectez la pince à l'appareil de mesure.
Assurez-vous que la pince n'ensevre aucun conducteur et que ses machoires sont bien fermées.
Placez la pince dans la position où elle sera pendant la mesure.
Appuyez sur le bouton de réglage du zéro.
Levoyant OL s'allume pendant environ trois secondes pour indiquer que le réglage du zéro est en cours sur les deux calibres.
Si le réglage du zéro s'est bien passé, le voyant OL s'eteint. S'il reste allumé, c'est que le réglage du zéro n'a pas pu se faire.

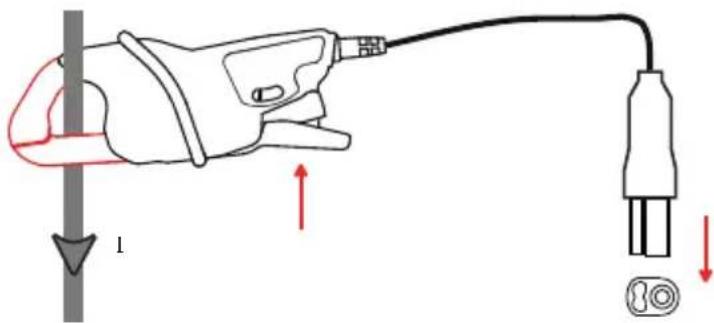

Pour les pinces :

Appuyez sur la gachette de la pince pour ouvrir les machoires.
■ Enserrer ensuite le cable à mesurer. Dans la mesure du possible, le cable doit être centré à l'intérieur des machoires de la pince.
Relâchez la gâchette.

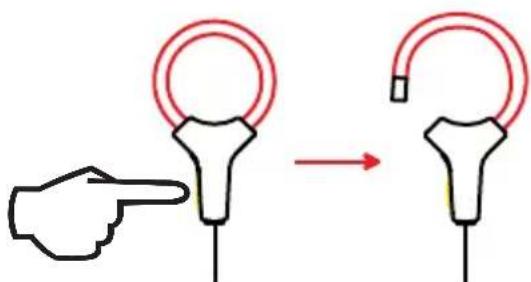

Pour les MiniFlex :

Appuyez sur le dispositif d'ouverture jaune pour ouvrir le tore flexible.
Ouvrez-le, puis placez-le autour du conducteur parcoursu par le courant à mesurer (un seul conducteur dans le capteur). Dans la mesure du possible, le cable doit être centré à l'intérieur du capteur.

ou

■ Refermez le capteur en,enfantant la partie mobile dans le connecteur jusqu'à entendre un «click».

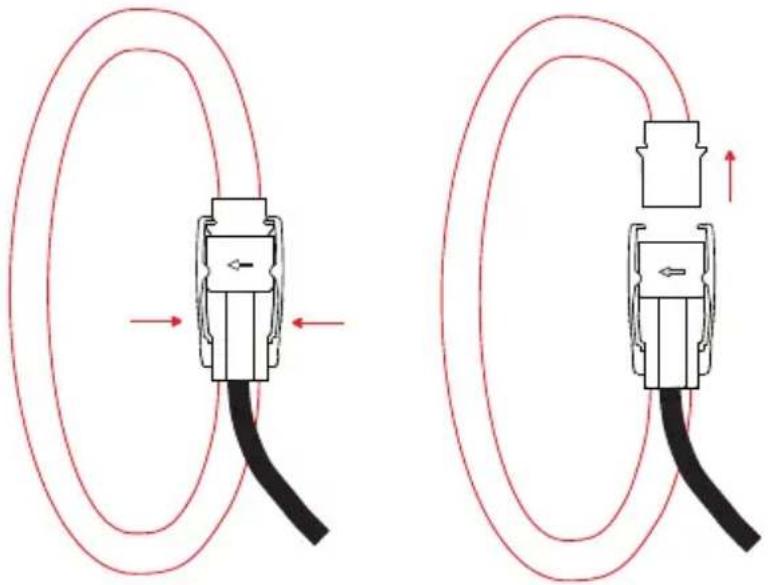

Pour les AmpFlex® :

Appuyez simultanément sur les deux cots du dispositif d'ouverture.

■ Enserrer ensuite le cable à mesurer. Dans la mesure du possible, le cable doit être centré à l'intérieur du capteur.

■ Refermez le capteur en,enfantant la partie mobile dans le connecteur jusqu'à entendre un «click».

Pour la configuration de la mesure et les caractéristiques techniques, reportez-vous à la notice de fonctionnement de l'analyseur avec lequel vous utilisez votre capteur de courant.

3.1. CONDITIONS D'ENVIRONMENT

Utilisation à l'intérieur.

Domaine de fonctionnement -10 °C à +55 °C et 10 % à 85% HR

Domeine de stockage -40 °C à +70 °C et 10 % à 90% HR

Degre de pollution 2

Altitude < 2000m

3.2. CARACTERISTIQUES CONSTRUCTIVES

MN93 et MN 93A

Dimensions (L x I x H) 135 x 51 x 30 mm
Cordon 3,50 metres de longueur
Masse environ 290 g

C193

Dimensions (L x I x H) 216 x 111 x 45 mm
Cordon 3,50 metres de longueur
Masse environ 690 g

PAC93

Dimensions (L× I× H) 236.5x97x44mm
Cordon 3,50 metres de longueur
Masse environ 540 g
Autonomie 120 heures avec une pile alcaline

E94

Dimensions (L× I× H) 231x36x67mm
Cordon 3 metres de longueur
Masse environ 330 g

MINI94

Dimensions (L x I x H) 130 x 46 x 34 mm
Cordon 3 metres de longueur
Masse environ 250 g

Dimensions (L x I x H) environ 130 x 80 x 12 mm
Cordon 3 metres de longueur
Masse environ 110 g

Dimensions (L x I x H) environ 130 x 80 x 18 mm
Cordon 3 metres de longueur
Masse environ 110g

Dimensions (L x I x H) environ 170 x 110 x 12 mm
Cordon 3 metres de longueur
Masse environ 120 g

MiniFlex MA194 et MA196 350 mm

Dimensions (L x I x H) environ 170 x 110 x 18 mm

Cordon 3 metres de longueur
Masse environ 120 g

Dimensions (L x I x H) environ 370 x 320 x 18 mm
Cordon 3 metres de longueur
Masse environ 160 g

AmpFlex A193 450 mm

Dimensions (L x I x H) environ 170 x 158 x 25 mm
Cordon 3 metres de longueur
Masse environ 220 g

AmpFlex® A193 800 mm

Dimensions (L x I x H) environ 280 x 265 x 25 mm
Cordon 3 metres de longueur
Masse environ 270 g

AmpFlex® A196A 610 mm

Dimensions (L x I x H) environ 215 x 200 x 25 mm
Cordon 3 metres de longueur
Masse environ 250 g

Indices de protection

IP20 pour les pinces E94 et MINI94, selon IEC 60529.

IP 40 pour les pinces MN93, MN93A, C193 et PAC93, et IP 30 mâchoires ouvertes, selon IEC 60529

IP 50 pour les MiniFlex MA193 et pour les AmpFlex193 selon IEC 60529, en fonctionnement.
IP 67 pour les MiniFlex MA196 et MA194, et les AmpFlex196A selon IEC 60529 lorsque la bague est visée

IK 04 selon IEC 62262.

Essai de chute: selon IEC/EN 61010-2-030 ou BS EN 61010-2-030.

3.3. CONFORMITE AUX NORMES INTERNATIONALES

Sécurité électrique selon IEC/EN 61010-2-032 ou BS EN 61010-2-032.

Tension maximale assignée :

MN93, MN93A, PAC93, E94, MINI94: 600 V catégorie III ou 300 V categorie IV

C193, MiniFlex, AmpFlex193: 1000 V catégorie III ou 600 V categorie IV
AmpFlex196A: 1000 V catégorie IV

Type de capteur de courant selon l'IEC/EN 61010-2-032 ou BS EN 61010-2-032 :

MN93, MN93A, C193, PAC93, E94, MINI94: type
■ MiniFlex, AmpFlextype B

Exceptée la pile, l'appareil ne comporte aucune piece susceptible d'être remplaçée par un personnel non formé et non/agréé. Toute intervention non agréée ou tout remplacement de piece par des équivalences risque de promètement gravement la sécurité.

4.1. NETTOYAGE

Déconnectez tout branchement du capteur de courant

Utilisez un chiffon doux, légèrement imbibé d'eau savonneuse. Rincez avec un chiffon humide et séchez rapidement avec un chiffon sec ou de l'air pulsé. N'utilisez pas d'alcool, de solvant ou d'hydrocarbure.

Maintenez les entrefers des pinces en parfait etat de propriete.

Veillez à ce qu'aucun corps étranger ne viennent entraver le fonctionnement du dispositif d'encliquetage du capteur.

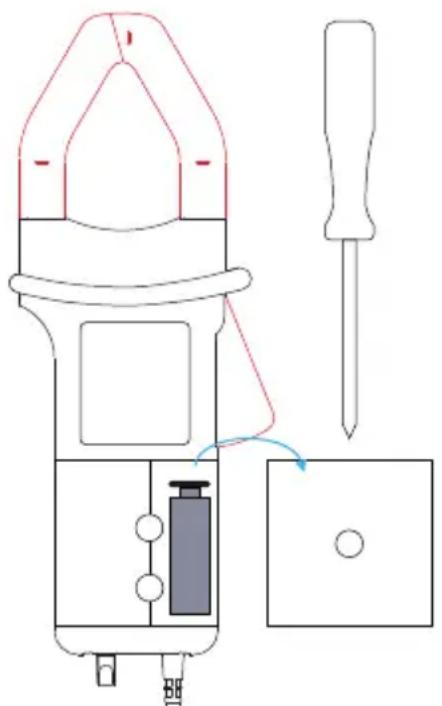

4.2. REMPLACEMENT DE LA PILE POUR LA PAC93

• Déconnectez tout branchement de la PAC93 et mettez le commutateur sur OFF.
  Retournez la PAC93.
  A l'aide d'un tournevis, devissez la vis et retirez la trappe à pile.

Sortez la pile de son logement sans tirer sur les fils.
- Déconnectez l'ancienne pile sans tirer sur les fils et connectez la nouvelle à la place en respectant la polarité.

Les piles et les accumulateurs usagés ne doivent pas'être traités comme des déchets menagers. Rapportez-les au point de collecte approprié pour le recyclage.

Replace la pile dans son logement.
Remettez la trappe à sa place et revissez la vis.

5. GARANTIE

Notre garantie s'exercé, sauf stipulation expresse, pendant 24 mois après la date de mise à disposition du matériel. L'extrait de nos Conditions Générales de Vente est disponible sur notre site web.

www.chauvin-arnoux.com/fr/conditions-generales-de-vente

La garantie ne s'applique pas suite à :

• une utilisation inappropriée de l'équipement ou à une utilisation avec un matériel incompatible;
  des modifications apportées à l'équipement sans l'autorisation explicite du service technique du fabricant ;
  des travaux effectuels sur l'appareil par une personne non agrée par le fabricant ;
• une adaptation à une application particulière, non prévue par la définition du matériel ou non indiquée dans la notice de fonctionnement ;
  des dommages dus à des chocs, chutes ou inondations.
