MANUALE UTENTE MiniFlex MA193 CHAUVIN ARNOUX
Avete appena acquistato una pinza amperometrica AC MN93, MN93A, C193, PAC93, E94 o MINI94, o sensore flessibile di corrente MiniFlex MA193, MA194 o MA196, AmpFlex® A193 o A196A e vi ringraziamo per la fiducia che ci avete accordato. Questi sensori di corrente sono progettati per utilizzo solo con gli analizzatori di potenza e d'energia delle famiglie C.A. 8XXX e PEL. Non tutti i sensori sono adatti a tutti gli strumenti. Contatta il nostro servizio clienti per fare la tua scelta.
Per ottener le migliorie prestazioni dal vosto sensore di corrente:
Seguite attentamente il presente manuale d'uso.
Rispettate le precauzioni d'uso.
ATTENZIONE, RISCHIO DI PERICOLO! L'operaore deve consultare il presente manuale d'uso agli volta che vedrà quello symbolo di pericolo.
Sensore di corrente protetto da un doppio isolamento.
Applicazione o rimozione su nudi conduttori con tensione pericolosa.
Captore di corrente di tipo A secondo norma la IEC 61010-2-032.
Applicazione o rimozione non autorizzata sui conduitori nudi sotto tensione pericolosa. Sensore di corrente tipo B secondo IEC 61010-2-032.
La freccia permette di individuire la fase della corrente.
Pila.
Il prodotto è dichiarato risciclabile in seguito ad un'analisi del ciclo di vita conformmente alla norma ISO 14040.
La marcatura CE indica la conformità alla Direttiva europea Bassa Tensione 2014/35/UE, alla Direttiva Compatibilità Elettromagnetica 2014/30/UE e alla Direttiva sulla Limitazione delle Sostenze Pericolose RoHS 2011/65/UE e 2015/863/UE.
La marcatura UKCA attesta la conformità del prodotto con le esigenze applicabili nel Regno Unito, segnatamente nei campi della Sicurezza in Bassa Tensione, della compatibilità Elettromagnetica e della Limitazione delle Sostenze Pericolose.
La pattumiera sbarrata significa che nell'Unione Europea, il prodotto è oggetto di smaltimento differenziato conformmente alla direttiva DEEE 2012/19/UE (concernente gli appearecchi elettrici e elettronici). Questo materiale non va trattato come rifiuto domestico.
Definizione delle categorie di misura
La categoria di misura IV corrisponde alle misure effettuate alla fonte dell'impianto a bassa tensione.
Esempio: mandata di energia, contatori e dispositivi di protezione.
La categoria di misura Ill corrisponde alle misure effettuate sull'impianto dell'edificio. Esempio: quadro di distribuzione, interruptori automatici, machine o apparetti industriali fissi.
La categoria di misura Il corrisponde alle misure effettuate sui circuiti direttamente collegati all'impianto a bassa tensione.
Esempio: alimentazione di elettrodomestici e attrezzi portatili.
La protezione garantita dal sensore di corrente può risultare compromessa da un uso non previsto dal costruttore.
■ Rispetto la tensione e l'intensità massime assegnate e la categoria di misura. Non utilizzate il sensore di corrente su reti con tensione o categoria superiori a quella menzionate.
Rispettare le condizioni d'uso, ossia temperatura, umidità, altitudine, livello d'inquinamento e luogo d'uso.
Non utilizzate il sensore di corrente se il suo corpo è aperto, deteriorato o rimontato male. Prima dell'uso verificare l'integrità dell'isolante del toro o dei bracci delle pinze, del corpo e dei cavi..
■ Non sottoporre il sensore di corrente a spruzzi o spargimento d'acqua (o qualsiasi alto liquido)
Utilizzate i più adatti mezzi di protezione individuale quando certe parti sotto tensione pericolosa sono accessibili nell'impianto in cui si realizza la misura.
- Ogni procedura di riparazione o di verifica metrologica va effettuata da personale competente e autorizzato.
SOMMARIO
- PRESENTAZIONE 64
1.1.Pinze MN93 e MN93A 64
1.2.Pinza C193 65
1.3.Pinza PAC93 66
1.4.Pinza E94 67
1.5.Pinza MINI94 68
1.6. MiniFlex MA193 69
1.7. MiniFlex MA194 70
1.8. MiniFlex MA196 71
1.9.AmpFlexA193 72
1.10.AmpFlex A196A 73
1.11.Caratteristiche della segna 74
1.12. Accessori ericambi 74
- UTILIZZO 75
3.CARATTERISTICHE 78
3.1. Condizioni ambientali 78
3.2.Caratteristichecostrutivity 78
3.3. Conformità alle norme internazionali 79
4.MANUTENZIONE 80
4.1.Pulizia 80
4.2. Sostituzione della pila della PAC93 80
5.GARANZIA 81

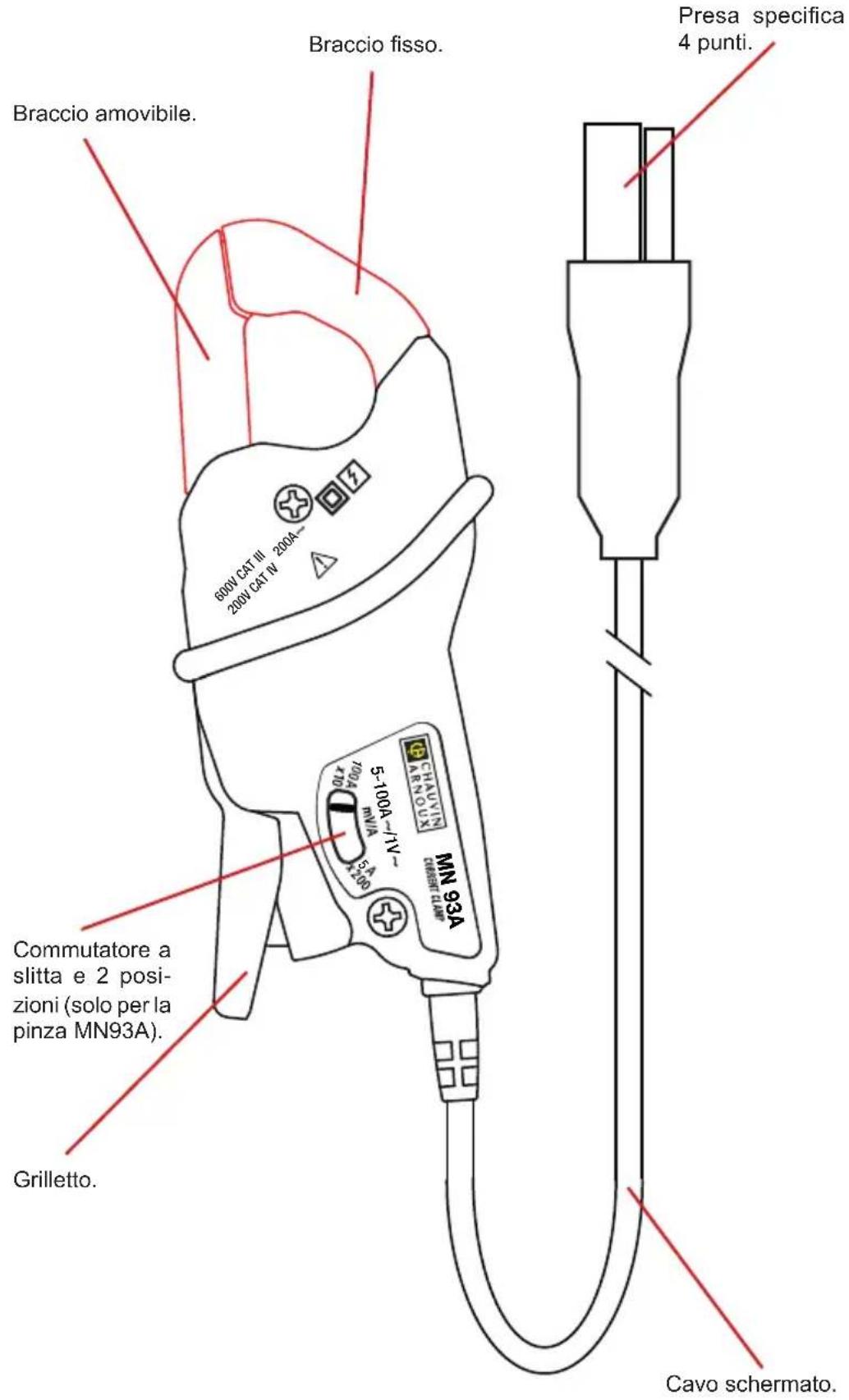

1.1.PINZE MN93 EMN93A

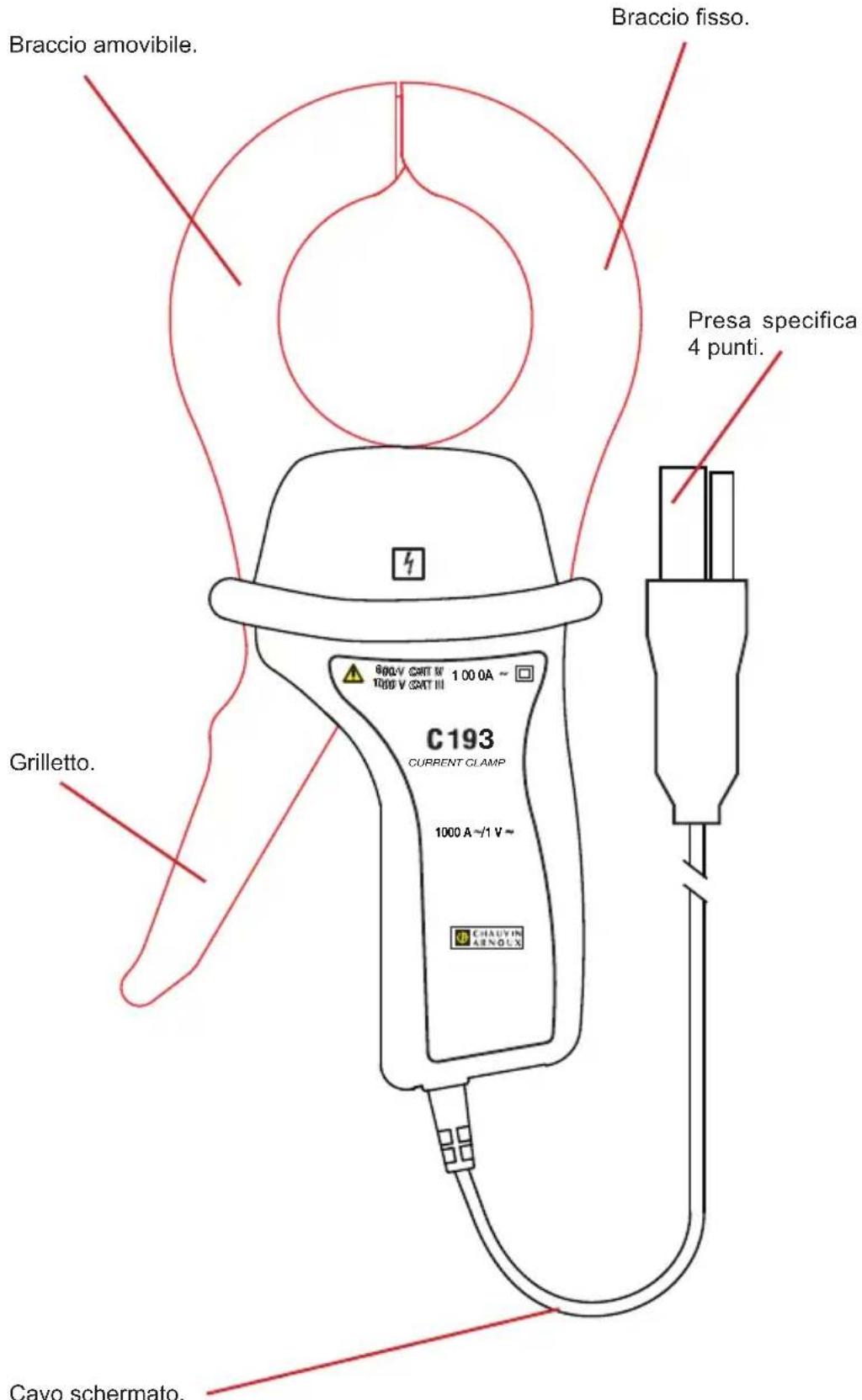

1.2.PINZA C193

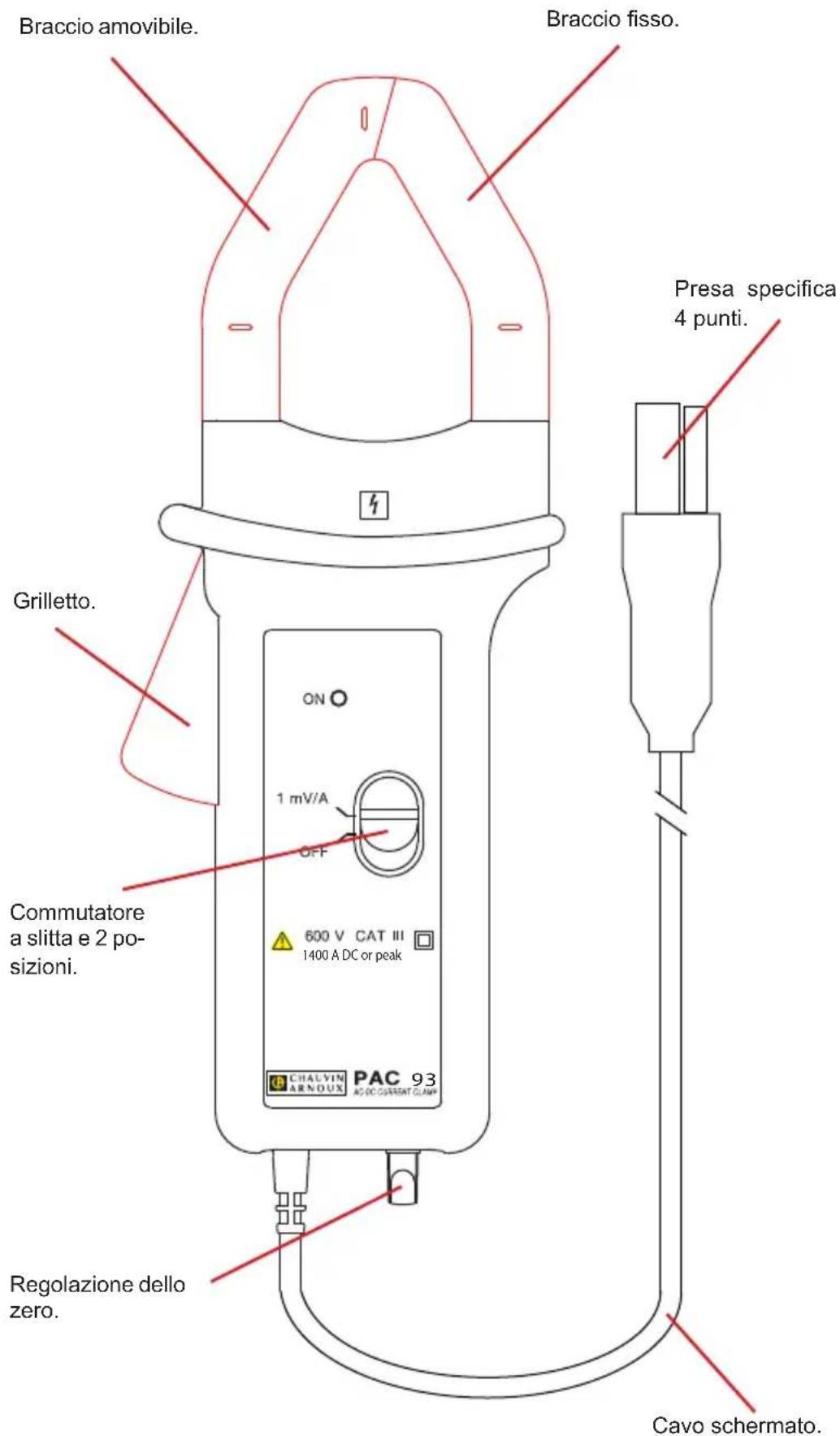

1.3. PINZA PAC93

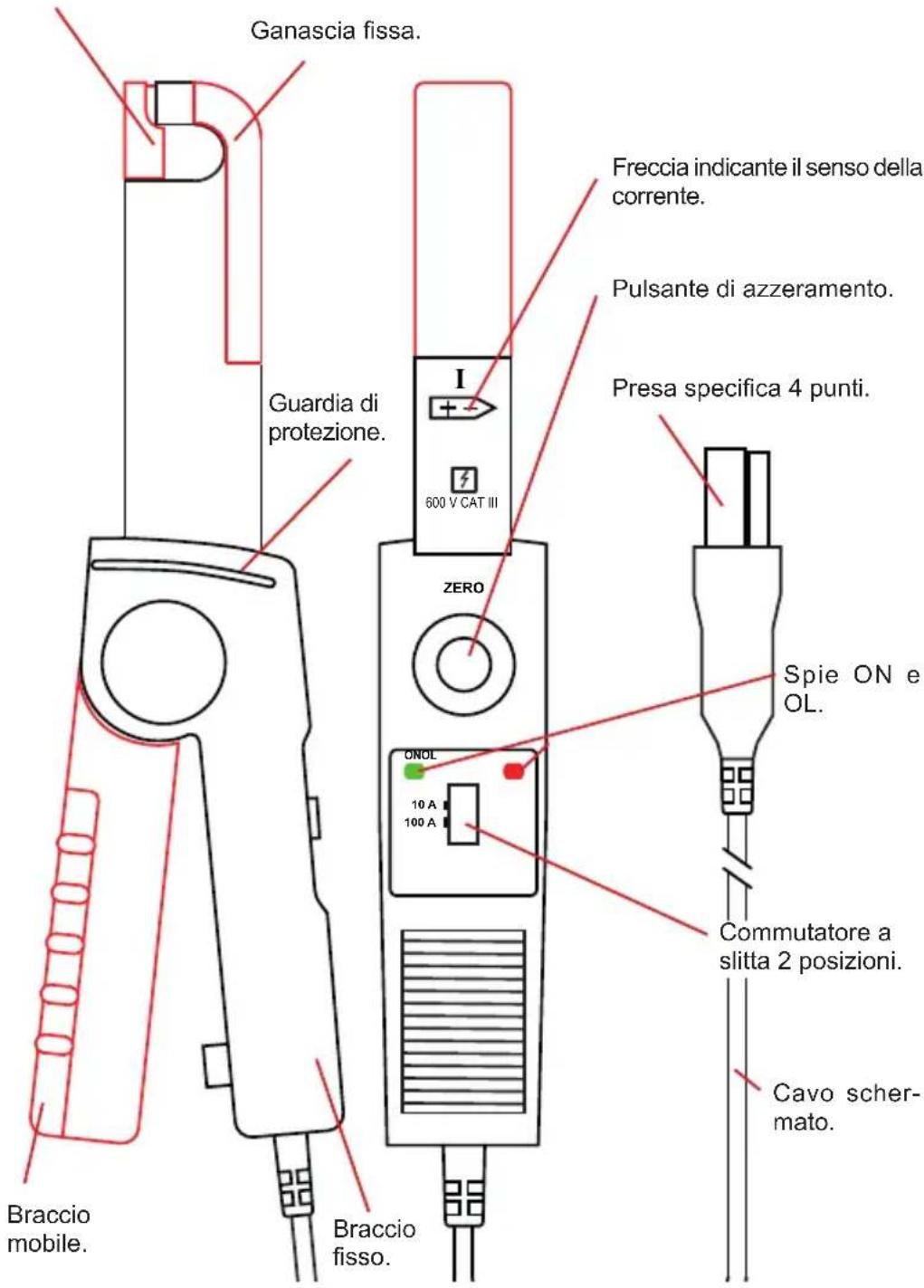

1.4. PINZA E94
Ganascia mobile.

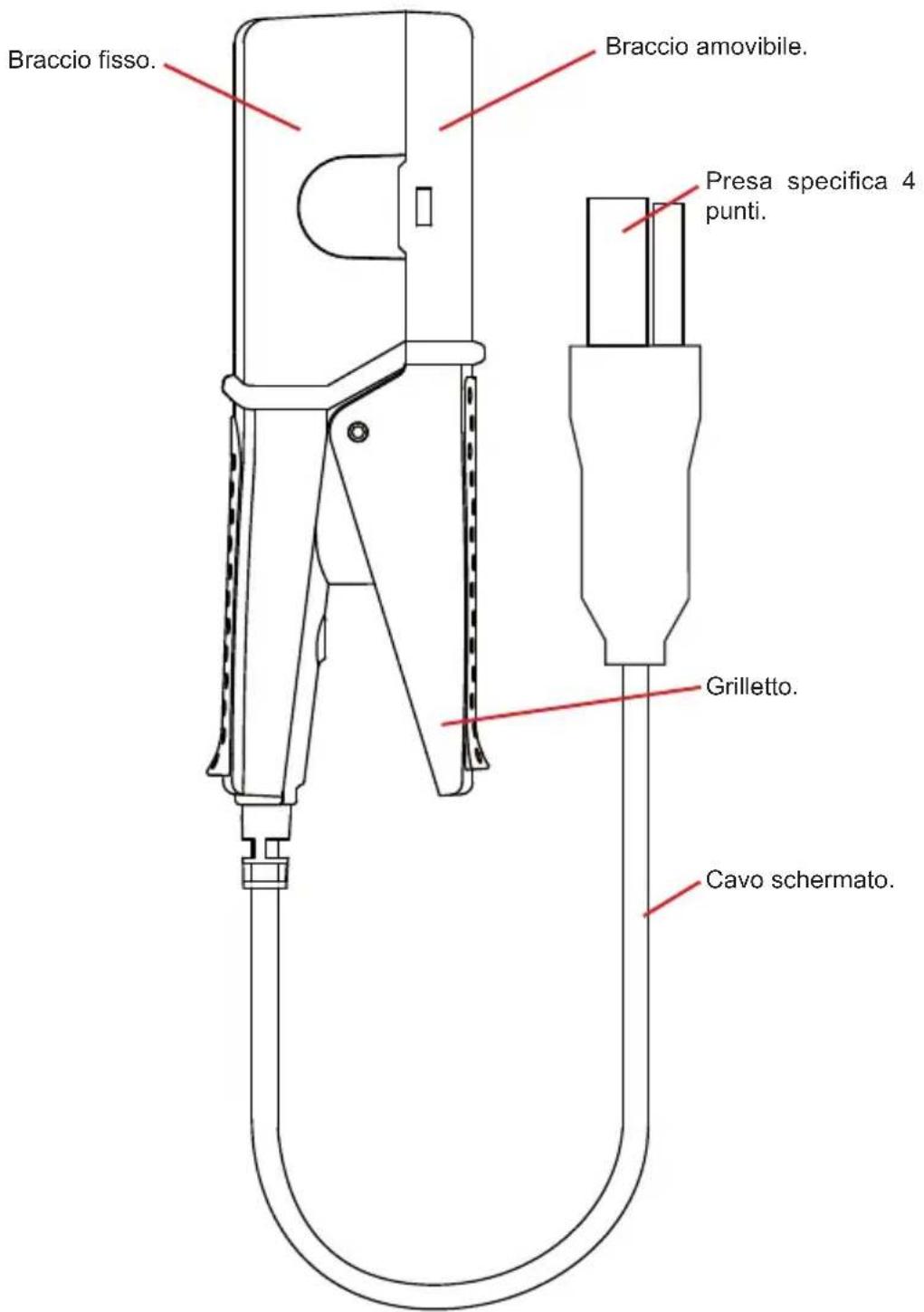

1.5. PINZA MINI94

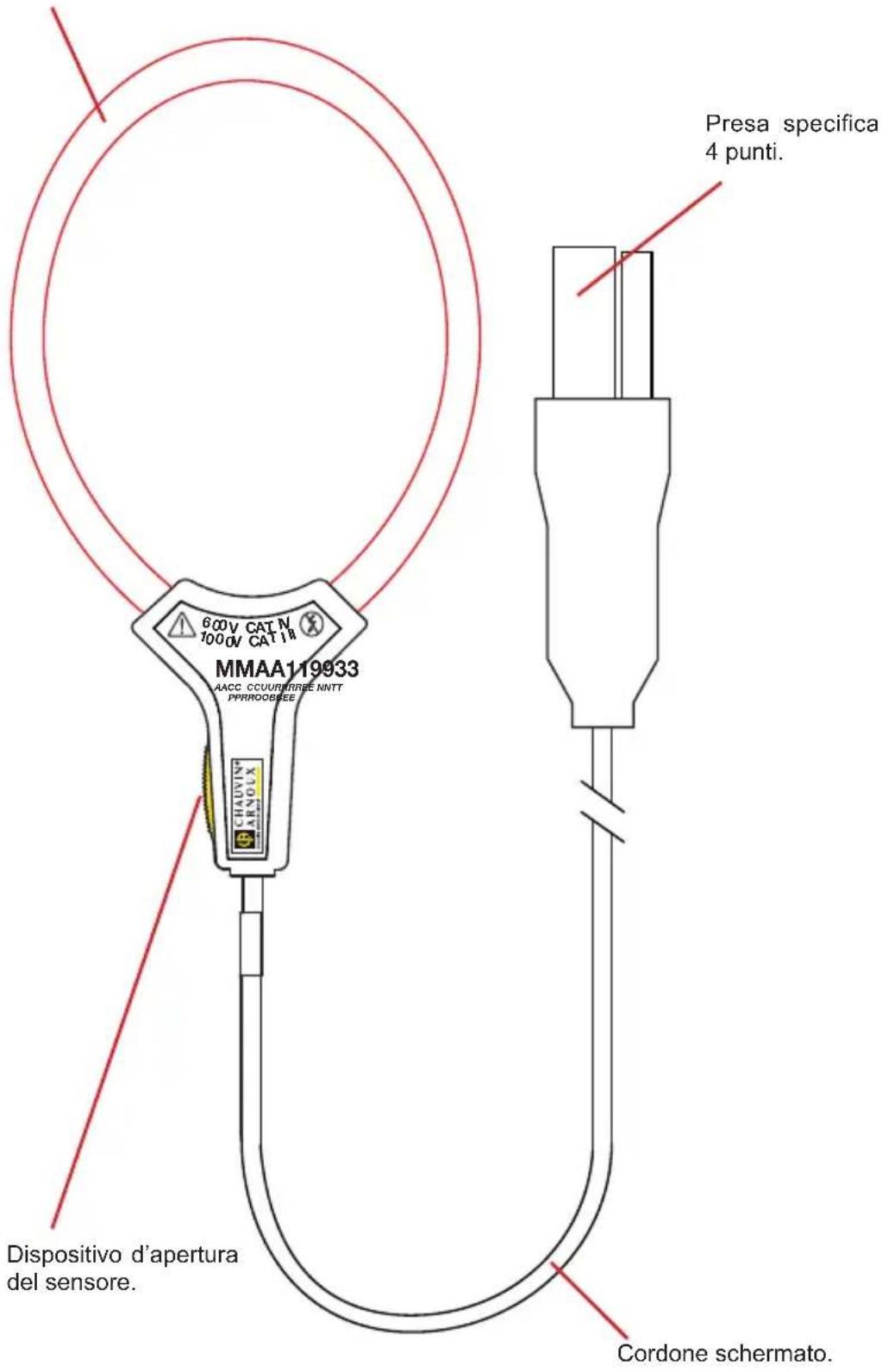

1.6. MINIFLEX MA193
Toro del sensore flessibile.

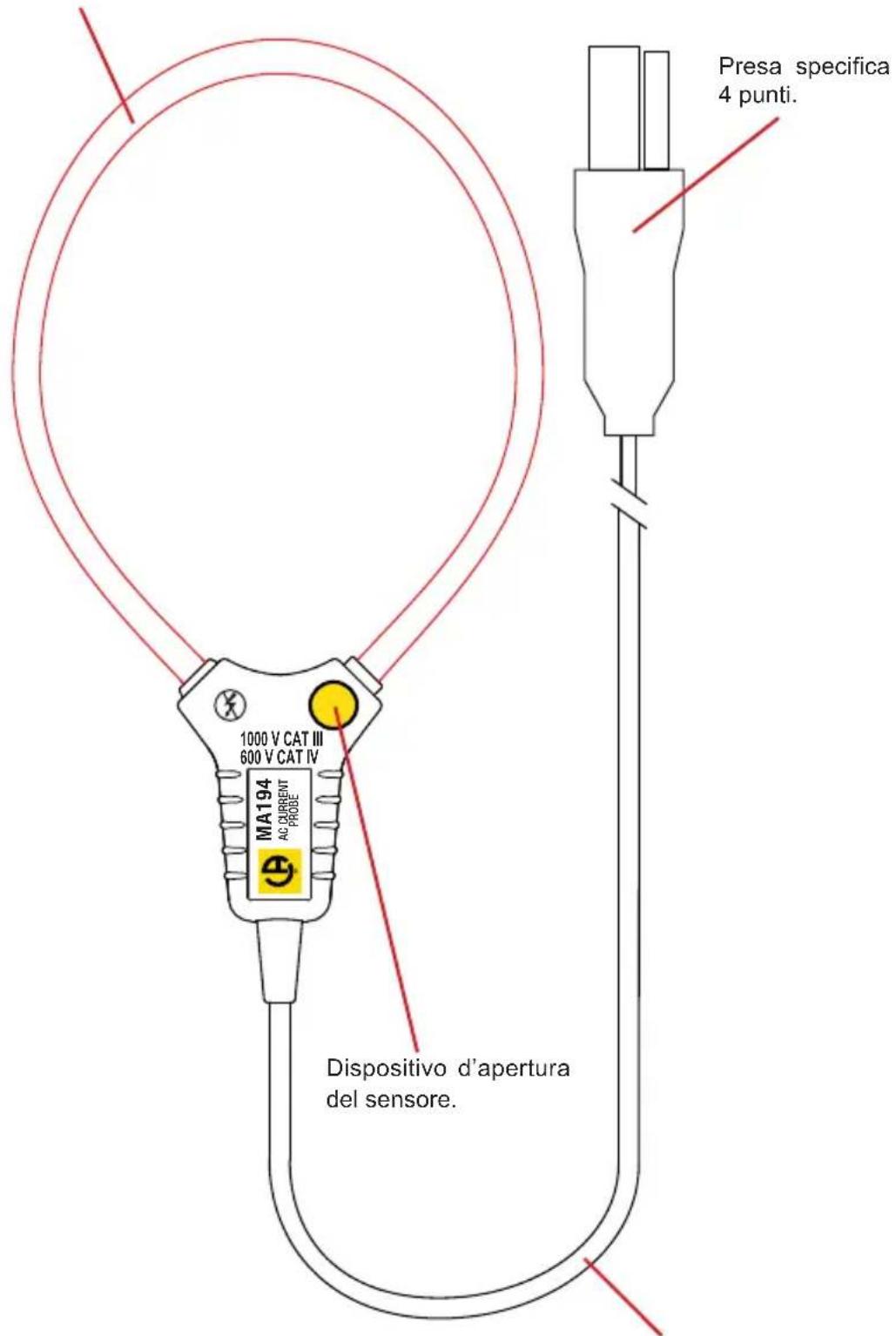

1.7. MINIFLEX MA194
Toro del sensore flessible.
Cordone schermato.

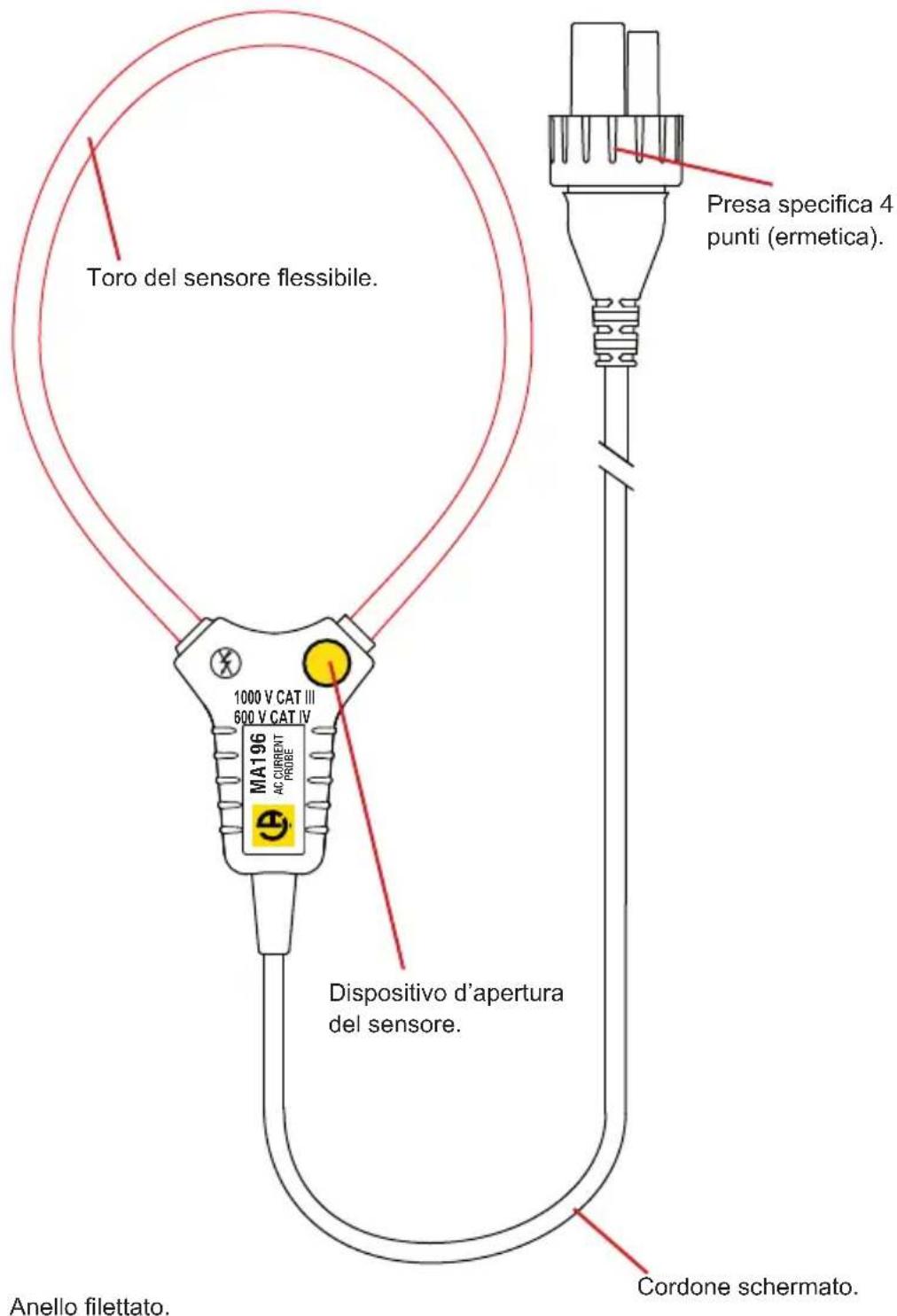

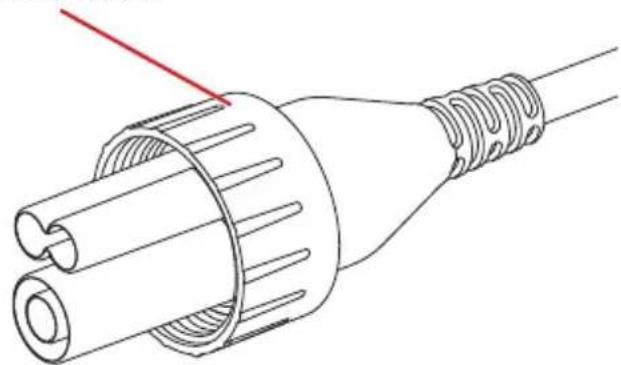

1.8. MINIFLEX MA196
La presa di quello sensore permette di renderere ermetico il morsetto di collegamento se lo strumento dispone di un basamento filettato. Occorre alla avvitare l'anello della presa sul predetto basamento.

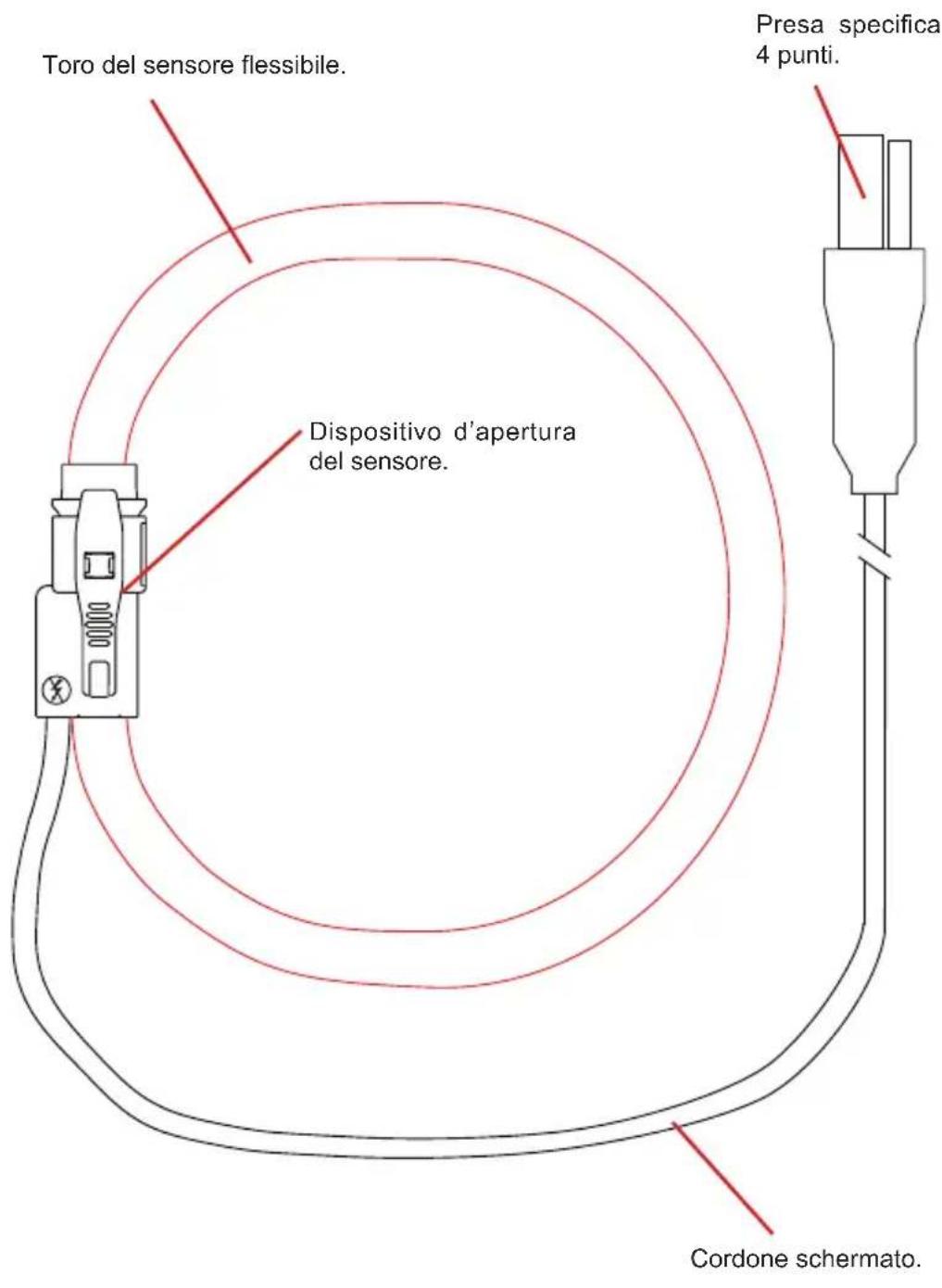

1.9.AMPFLEX®A193

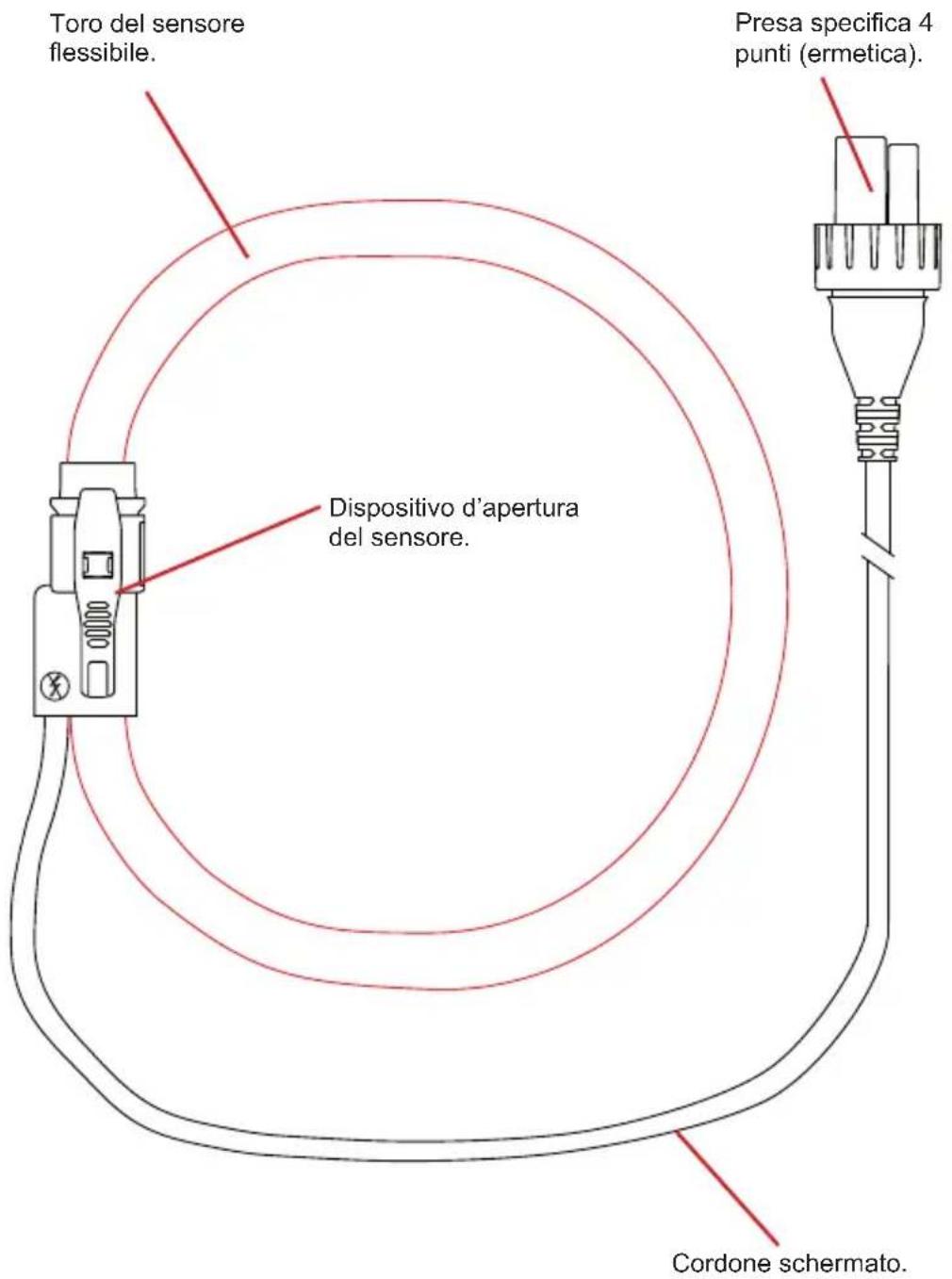

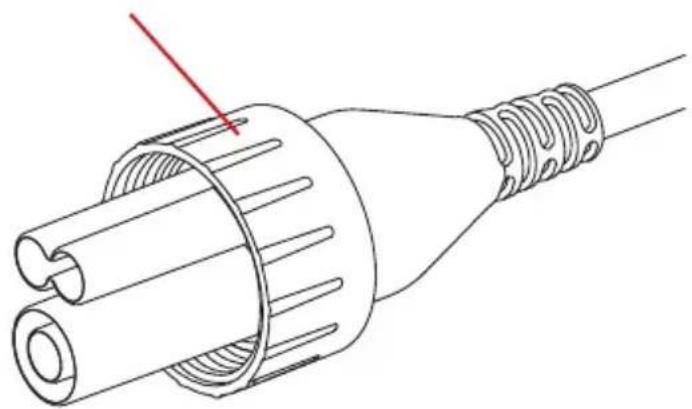

1.10.AMPFLEX®A196A
La presa di questo sensore permette di renderere ermetico il morsetto di collegamento se lo strumento dispone di un basamento filettato. Occorre alla avvitare l'anello della presa sul predetto basamento.
Anello filettato.
1.11. CARATTERISTICHE DELLA CONSEGNA
Pinza PAC93
Fornita in scatola di cartone con:
una batteria da 9V,
istruzioni d'uso in 5 lingue,
certificato di verifica.
Pinza MN93, pinza MN93A, pinza C193, pinza E94, pinza MINI94
Fornita in scatola di cartone con:
istruzioni d'uso in 5 lingue,
certificato di verifica.
Sensore MiniFlex MA193 250 mm
Fornita in scatola di cartone con:
istruzioni d'uso in 5 lingue,
certificato di verifica.

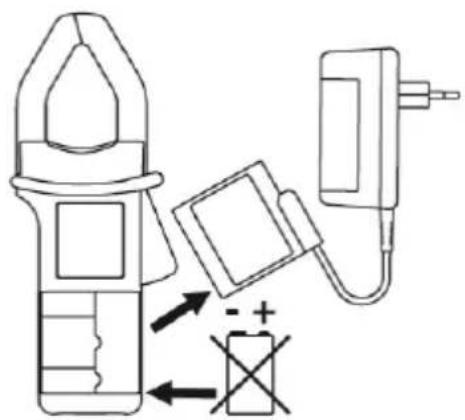

1.12. ACCESSORI E RICAMBI
Un adattatore di rete per il PAC93.
Per gli accessori e i ricambi, consultate il nostro除去 internet: www.chauvin-arnoux.com
Le pinze amperometriche e i sensori flessibili di corrente MiniFlex e AmpFlex permettono di misurare la corrente circolante in un cavo senza dover apriere il circuito. Permettono inoltre di isolare l'utilizzatore delle tensioni pericolose presenti nel circuito.
La scelta del sensore di corrente dipende dal valore della corrente da misurare e dal diametro dei cavi.
| MN93 | MN93A 5 A | MN93A 100 A | |
| Campo di misura * 0,05 | - 240 A 0,005 - 6 A | 0,1 - 120 A | |
| Diametro di serraggio 20 mm 20 mm 20 mm | |||
| C193 PAC93 | ||
| Campo di misura * 1 - 1200 A 1 - 1200 A | ||
| Diametro di serraggio 52 mm 39 mm |
| E9410 A | E94100 A | MINI94 | |
| Campo di misura * 0,1 | 10 Acresta 0,5 - 100 Acresta 0,05 - 200 A | ||
| Diametro di serraggio 11,8 mm 16 mm | |||
| MiniFlex MA193 250 mm | MiniFlex MA193 350 mm | MiniFlex MA196 350 mm | |
| Campo di misura * | 100 mA - 10 000 A | 100 mA - 10 000 A | 100 mA - 10 000 A |
| Diametro di serraggio 70 mm | 100 mm | 100 mm |
| MiniFlex MA194 250 mm | MiniFlex MA194 350 mm | MiniFlex MA194 1000 mm | |
| Campo di misura * | 100 mA - 10 000 A | 100 mA - 10 000 A | 100 mA - 10 000 A |
| Diametro di serraggio 70 mm | 100 mm | 320 mm |
| AmpFlex® A193 450 mm | AmpFlex® A196A 610 mm | AmpFlex® A193 800 mm | |
| Campo di misura * 10 | 10 000 A 10 | 10 000 A 10 | 10 000 A |
| Diametro di serraggio | 140 mm | 190 mm | 250 mm |
*: I campi di misura sono quelli dei sensori soli. In certi casi possono differire da quelli dell'analizzatore a cui sono associati.
In caso di misure trifasi, innanzitutto reperite i sensori mediante gli anelli colorati forniti con lo strumento (un colore diverso per agli morsetto di corrente).
■ Allacciate i sensori di corrente ai morsetti di corrente dell'analizzatore.
Per la PAC93:
Posizionate l'interruttore su "1 mV/A": la spia "ON" si accende.
- Una volta la PAC93 allacciata allo strumento, regolate lo zero in assenza di conduttore nelle ganasse della pinza, ruotando il potenziometro.
Allafine della misura,non dimenticate di spegnere la PAC93.
Per la E94 :
■ Collegate la pinza allo strumento di misura. La fase è sull'ana della presa BNC.
Accertatevi che la pinza non stringa nessun conduttore e che le sue ganasse siano correttamente chiuse.
■ Mettete la pinza nella posizione in cui sare durante la misura.
■ Premete il pulsante di impostazione dello zero.
La spia OL si accende per circa tre secondi per indicare che la regolazione dello zero è in corso sui due calibri.
■ Se l'impostazione dello zero si è svolta correttamente, la spia OL si spegne. Se rimane accesa ciò significà che l'impostazione dello zero non è stata possibile.

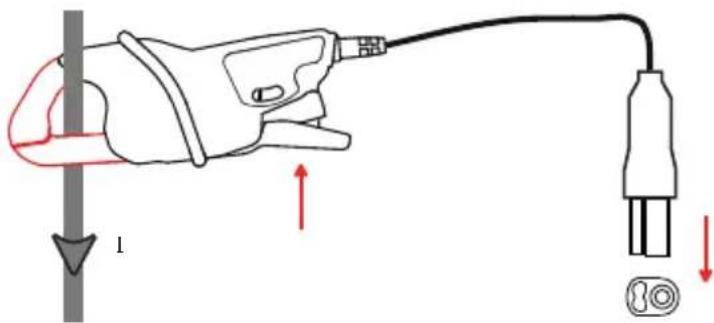

Per le pinze:
Premere il grilletto della pinza per aprire le ganasce.
Stringere il cavo da misurare. Il cavo verrà centrato per quanto possibile centrato all'interno delle ganasse della pinza.
Lasciare il grilletto.

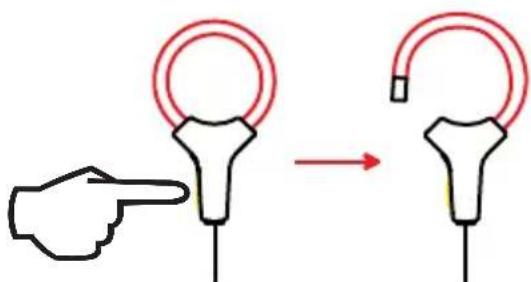

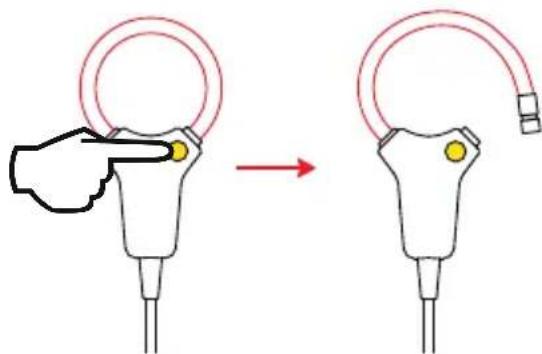

Pergli MiniFlex:
■ Premete il dispositivo d'apertura qiallo per apriere il toro flessibile.
- Apritelo e posizionatelo intorno al conduittre percorso alla corrente da misurare (un solo conduittre nel sensore). Il cavo verrà centrato per quanto possibile centrato all'interno delle ganasse della pinza.
oppure
Richiudate il toro (dovrete udire il "click").

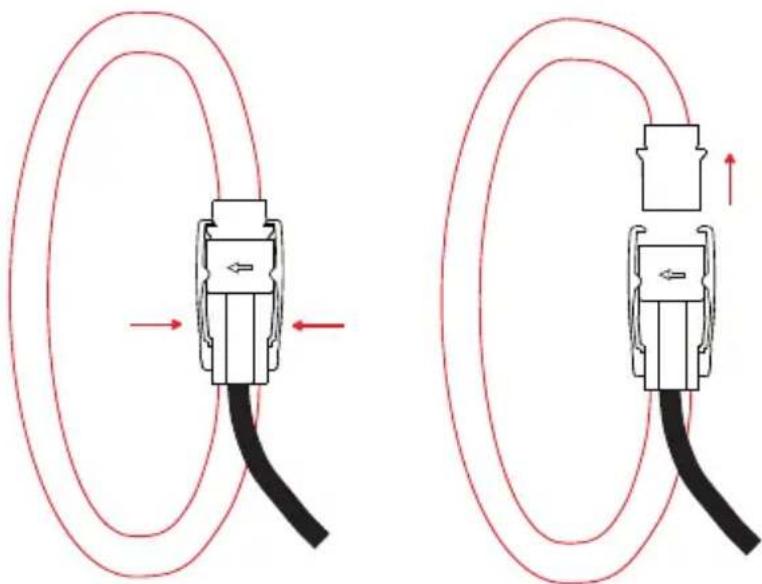

Per gli AmpFlex:
Premete simultaneamente i due lati del dispositorio d'apertura.
Stringere il cavo da misurare. Il cavo verrà centrato per quanto possibile centrato all'interno delle ganasce della pinza.
Richiudete il sensore conficcando la parte amovibile nel connettore sono allo scatto (udire il "clic").
Per la configurazione della misura e le caratteristiche tecniche riferirsi al libretto di funzionamento dell'analizzatore con cui utilizzate il,vostro sensore di corrente.
3.1. CONDIZIONI AMBIENTALI
Utilizzo all'interno.
Campo di funzionamento -10 °C - +55 °C e 10% - 85% UR
Campo di stoccaggio -40 °C - +70 °C e 10% - 90% UR
Grado di inquinamento 2
Altitudine < 2000m
3.2. CARATTERISTICHE COSTRUTTIVE
MN93 e MN93A
Dimensioni (L x Am x Al) 135 x 51 x 30 mm
Cavo 3,50 metri di lunghezza
Massa 290 g circa
C193
Dimensioni (L x Am x Al) 216 x 111 x 45 mm
Cavo lunghezza: 3,50 metric
Massa 690 g circa
PAC93
Dimensioni (L x Am x Al) 236.5 x 97 x 44 mm
Cavo 3,50 metri di lunghezza
Massa 540 g circa
Autonomia 120 ore con una pila alcalina
E94
Dimensioni (L x Am x Al) 231 x 36 x 67 mm
Cavo lunghezza: 3 metri
Massa 330 g circa
MINI94
Dimensioni (L x Am x Al) 130 x 46 x 34 mm
Cavo lunghezza: 3 metri
Massa 250 g circa
Dimensioni (L x Am x Al) 130 x 80 x 12 mm circa
Cavo lunghezza: 3 metri
Massa 110 g circa
Dimensioni (L x Am x Al) 130 x 80 x 18 mm circa
Cavo lunghezza: 3 metri
Massa 110 g circa
Dimensioni (L x Am x Al) 170 x 110 x 12 mm circa
Cavo lunghezza: 3 metri
Massa 120 g circa
Dimensioni (L x Am x Al) 170 x 110 x 18 mm circa
Cavo lunghezza: 3 metri
Massa 120 g circa
Dimensioni (L x Am x Al) 370 x 320 x 18 mm circa
Cavo lunghezza: 3 metri
Massa 160 g circa
AmpFlex A193 450 mm
Dimensioni (L x Am x Al) 170 x 158 x 25 mm circa
Cavo lunghezza: 3 metri
Massa 220 g circa
AmpFlex® A193 800 mm
Dimensioni (L x Am x Al) 280 x 265 x 25 mm circa
Cavo lunghezza: 3 metri
Massa 270 g circa
AmpFlex® A196A 610 mm
Dimensioni (L x Am x Al) 215 x 200 x 25 mm circa
Cavo lunghezza: 3 metri
Massa 250 g circa
Indice di protezione
IP20 per le pinze E94 e MINI94, secondo IEC 60529.
IP 40 per le pinze MN93, MN93A, C193 e PAC93, IP 30 ganasse aperte, secondo IEC 60529
IP 50 per le MiniFlex MA193 e per le AmpFlex 93 secondo IEC 60529, durante il funzionamento
IP 67 per le MiniFlex MA196 e MA194, e per le AmpFlex196A secondo IEC 60529 quando l'anello è avvitato
IK 04 secondo IEC 62262.
Prova di caduta:secondo IEC/EN 61010-2-030 o BS EN 61010-2-030.
3.3. CONFORMITA ALLE NORME INTERNAZIONALI
Sicurezza elettrica secondo IEC/EN 61010-2-032 o BS EN 61010-2-032.
Tensione massima assegnata:
MN93, MN93A, PAC93, E94, MINI94: 600 V categoria lI o 300 V categoria IV
C193, MiniFlex, AmpFlex193: 1000 V categoria III o 600 V categoria IV
AmpFlex196A: 1000 V categoria IV
Tipodi capore di corrente secondo norma la IEC 61010-2-032:
MN93, MN93A, C193, PAC93, E94, MINI94: tips
■ MiniFlex, AmpFlexipo B
Tranne le pile, lo strumento non comporta pezzi sostituibili da personale non formato e non autorizzato. Qualiasi intervento non autorizzato o qualiasi sostuzione di pezzi con pezzi equivalenti rischia di compromettere gravamente la sicurezza.
4.1.PULIZIA
Disinserire agli allacciamento del sensore di corrente.
Utilizzare un panno soffice, leggermente inumidito con acqua saponata. Sciacquare con un panno umido e asciugare rapidamente utilizzato un panno asciutto o dell'aria compressa. Si consiglia di non utilizzato alcohol, solventi o idrocarburi.
Mantenet e i traferri delle pinze perfettamente puliti.
Attenzione: verificate che nessun corpo estraneo ostacoli il funzionamento dal dispositorio d'innesto dal sensore.

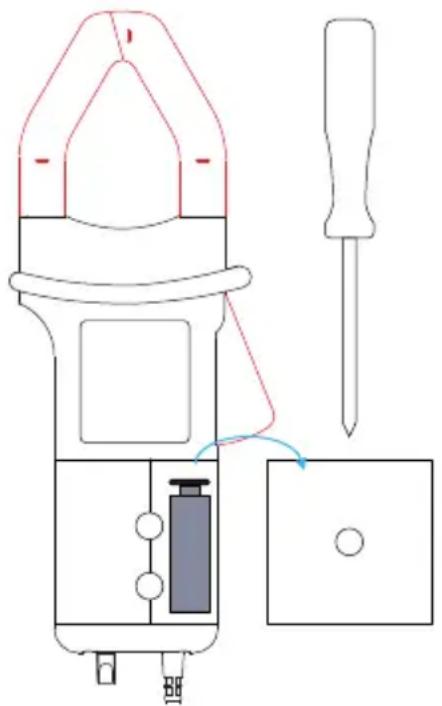

4.2. SOSTITUZIONE DELLA PILA DELLA PAC93
■ Disconnettere completeness la PAC93 e posizionare il commutatore su OFF.
Capovolgete la PAC93.
■ Mediente un cacciavite svitate la vite e rimuovete lo sportello della pila.
Estraete la pila dal suo alloggiamento sanza tirare i fili.
Estraete la vecchia pila perché tirare i fili e inserte al suoippo la nuova rispetto tando la polarità.
Le pile e gli accumulatorati scarichi non vanno trattati come rifiuti domestici.
Depositatei nell'apposto di raccolta in vista di ricicchio.
Rimettete la pila nel suo alloggiamento.
Rimette lo sportello al suo posto e riavitate la vita.
5. GARANZIA
Salvo stipulazioni esprese preventivamente, la nostra garanzia è valida, 24 mesi a decorrere alla data di messa a disposizione del materiale. L'estratto delle nostre Conzioni Generali di Vendita è disponibile sul nostro site internet.
www.group.chauvin-arnoux.com/it/condizioni-generali-di-vendita
La garanzia non si applica in seguito a:
- Utilizzo inappropriato dell'attrezzatura o utilizzo con materiale incompatible;
Modifiche apporte alla fornituraenza l'autorizzazione esplicita del servizio technique del fabbricante;
Lavori effettuati sullo strumento da una persona non autorizzata dal fabbricante;
Adattamento ad un'applicazione particolare, non prevista alla progettazione del materiale o non individata nel manuale d'uso;
Danni dovuti ad urti, cadute o a fortuito contatto con l'acqua.
