Caractéristiques	Détails
Type de lampe	Spot LED
Puissance	440 W
Flux lumineux	20 000 lumens
Température de couleur	6 500 K
Angle de faisceau	6° à 50°
Modes de contrôle	DMX, RDM, mode autonome
Connectivité	Entrée/sortie DMX 5 broches
Maintenance	Nettoyage régulier des lentilles et des filtres
Sécurité	Conforme aux normes de sécurité CE
Dimensions	42 x 23 x 23 cm
Poids	20 kg
Utilisation recommandée	Événements, concerts, théâtres
Garantie	2 ans

FOIRE AUX QUESTIONS - Maverick MK3 Spot Chauvet

Comment puis-je régler l'intensité de la lumière sur le Chauvet Maverick MK3 Spot ?

Pour régler l'intensité de la lumière, utilisez le contrôle DMX ou le panneau de commande intégré. Vous pouvez ajuster les niveaux d'intensité via les paramètres DMX correspondants.

Que faire si la lampe ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement connecté à une source d'alimentation. Assurez-vous également que le disjoncteur n'a pas sauté et que le fusible est en bon état.

Comment changer la lampe sur le Chauvet Maverick MK3 Spot ?

Pour changer la lampe, débranchez l'appareil, attendez qu'il refroidisse, puis retirez le couvercle de la lampe. Remplacez l'ancienne lampe par une nouvelle en suivant les instructions de la notice d'utilisation.

Quels types de supports sont compatibles avec le Chauvet Maverick MK3 Spot ?

Le Chauvet Maverick MK3 Spot est compatible avec une variété de supports, y compris les trépieds et les barres de montage. Assurez-vous d'utiliser des supports capables de supporter le poids de l'appareil.

Comment effectuer une mise à jour du firmware ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site officiel de Chauvet, puis suivez les instructions fournies dans le manuel d'utilisation pour effectuer la mise à jour via USB.

Mon Chauvet Maverick MK3 Spot émet des bruits inhabituels, que faire ?

Les bruits inhabituels peuvent être causés par un ventilateur défectueux ou des pièces mobiles. Vérifiez que l'appareil est propre et que rien ne bloque les ventilateurs. Si le problème persiste, contactez le service client.

Comment nettoyer le Chauvet Maverick MK3 Spot ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil et un produit de nettoyage spécifique pour les lentilles afin de maintenir une bonne qualité de lumière. Évitez d'utiliser des produits abrasifs.

Est-il possible d'utiliser le Chauvet Maverick MK3 Spot en extérieur ?

Le Chauvet Maverick MK3 Spot n'est pas conçu pour une utilisation en extérieur à moins qu'il ne soit placé dans un boîtier étanche. Assurez-vous de protéger l'appareil des intempéries.

MODE D'EMPLOI Maverick MK3 Spot Chauvet

À Propos de ce Manuel

Le Manuel de Référence du Maverick MK3 Spot (MdR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

• N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
- Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
- ATTENTION: Le stroboscope peut déclencher des crises d'épilepsie. L'utilisateur doit se conformer à la réglementation locale en matière d'utilisation du stroboscope.
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- ATTENTION : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
- ATTENTION : le boîtier de ce produit peut s'avérer brûlant lors du fonctionnement.
• Montez toujours ce produit dans un endroit bien ventilé, à au moins 50 cm (20 pouces) des surfaces adjacentes.
• Ne laissez AUCUNÉ source inflammable dans un rayon de 50 cm du produit lorsque celui-ci fonctionne.
• Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce produit en hauteur.
- N'utilisez PAS cet appareil en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pourrait en affecter le fonctionnement. (IP20)
• N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.
- Ne connectez ce produit NI à un gradateur NI à un rhéostat.
- Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
- N'utilisez QUE les lyres de suspension ou les poignées pour transporter cet appareil. Ne transportez jamais cet appareil par sa lyre asservie.
- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
• La température ambiante maximale doit être de 113° F (45° C). Ne le faites pas fonctionner à des températures plus élevées.

Conformité FCC

Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'équipement.

Avertissement à l'exposition aux fréquences radio pour l'Amérique du Nord et l'Australie

Attention ! Cet équipement est conforme aux limites de la FCC d'exposition aux radiations définies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé à une distance minimale de 20 cm entre le radiateur et votre corps. Cet émetteur ne doit pas être installé ou fonctionner conjointement avec une autre antenne ou un autre émetteur.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Ce Qui est Inclus

- Maverick MK3 Spot avec écran anti-éblouissement

- 2 fixations Omega sans matériel de montage

• Cordon d'Alimentation Seetronic Powerkon IP65

• Manuel de Référence

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune	Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Remplacement du Fusible

1. Débranchez l'appareil de l'alimentation.
2. À l'aide d'un tournevis à tête plate, dévissez le couvercle du porte-fusible du boîtier.
3. Retirez le fusil obsolète et remplacez-le par un fusible en bon état de même type et ampérage.
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Raccordement DMX

Le Maverick MK3 Spot fonctionnera avec une console DMX au moyen d'une connexion série DMX à 3 ou 5 broches. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le Maverick MK3 Spot utilise une connexion de données DMX standard pour ses personnalités DMX : 39Ch et 31Ch. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.

Connexions du signal

Le Maverick MK3 Spot à un contrôleur ou à un logiciel de contrôle à l'aide d'une connexion DMX, une connexion Ethernet ou les deux à la fois. En cas d'utilisation du Maverick MK3 Spot conjointement avec d'autres appareils compatibles avec les protocoles Art-Net™ ou sACN, vous gardez le contrôle individuel sur un même réseau. Veuillez consulter le manuel d'utilisation pour plus d'informations sur la connexion et la configuration de l'appareil avec ces signaux.

Connexions Art-Net™

Art-Net™ est un protocole Ethernet par TCP/IP qui permet de transférer de grandes quantités de données DMX512 en utilisant une connexion etherCON RJ45 sur un grand réseau. Une introduction au protocole Art-Net™ est disponible sur le site internet www.chauvetprofessional.com. Chauvet Professional recommande d'utiliser le mode Unicast pour de meilleurs résultats. Art-Net™ conçu et droit d'auteur par Artistic Licence Holdings Ltd.

Connexions sACN

Également appelé ANSI E1.31, le streaming ACN est un protocole Ethernet qui utilise les couches et le formatage de l'Architecture for Control Networks pour. transporter des données DMX512 par IP ou tout autre réseau compatible ACN.

RDM (Gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Maverick MK3 Spot supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Utilisez au moins deux points de fixation par appareil. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir notre gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

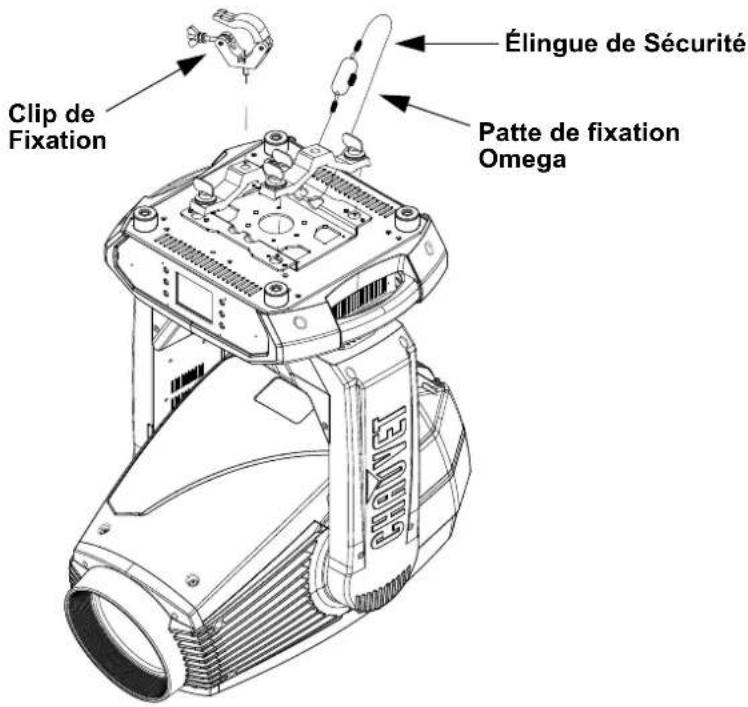

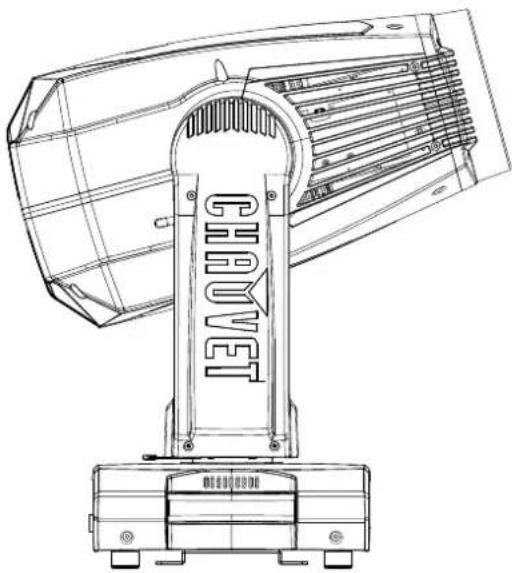

Schéma de Montage de l'Appareil

Clip de Fixation Élingue de Sécurité Patte de fixation Omega

Montage en Hauteur

Description du Tableau de Commandes

Bouton Nom Fonction
<↑>		Permet de naviguer vers le haut dans la liste du menu ou d'incrémenter une valeur numérique dans une fonction
<≡>		Permet de sortir du menu ou de la fonction en cours
<↓>		Permet de naviguer vers le bas dans la liste du menu ou de décrémenter une valeur numérique dans une fonction
<↔>		Permet de se déplacer vers la gauche dans le menu
<↔>		Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection
<→>		Permet de se déplacer vers la droite dans le menu

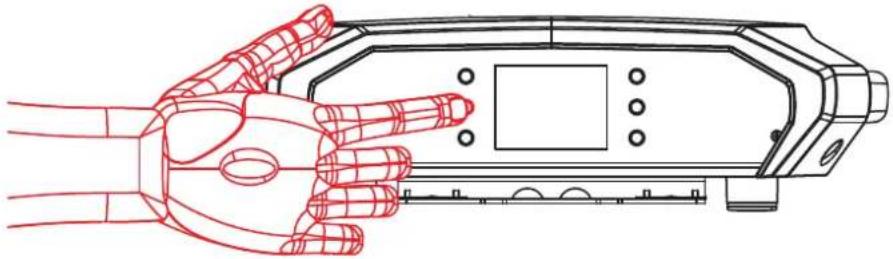

Affichage à piles

Appuyez sur la touche et maintenez-la enfoncée jusqu'à ce que l'écran du menu apparaisse (environ 15 secondes).

Menu Principal	Niveaux de Programmation Description
Address 000-512 Paramétrage réseau
Network Setup	IP Mode	Manual	Sélection du mode IP DHCP
		Static
	Universe 000-255 Permet de définir l'univers
	Ip 002.243.075.222 Paramétrage de l'IP
	SubMask 255.000.000.000 Masque de sous-réseau
Personality	DMX 31CH	YES	Sélection de DMX avec 31 canaux
		NO
	DMX 39CH	NO	Sélection de DMX avec 39 canaux
		YES
Settings	Control Mode	DMX	Sélection du signal
		WDMX
		ArtNet
		sACN
	Pan Reverse	NO	Permet d'inverser le balayage
		YES
	Tilt Reverse	NO	Permet d'inverser le basculement
		YES
	Screen Reverse	NO	Inversion manuelle ou automatique de l'écran
		YES
		AUTO
	Pan Angle	540	Permet de modifier l'angle de balayage
		360
		180
	Tilt Angle	270	Permet de modifier l'angle de basculement
		180
		90
	BL. O. P/T Move	NO	Activer/désactiver le noir général XY
		YES
	BL. O. Color Move	NO	Activer/désactiver l'extinction des couleurs
		YES
	BL. O. Gobo Move	NO	Activer/désactiver l'extinction du gobo
		YES
	Calibration	NO	Activation du calibrage
		YES
	Touchscreen Lock	NO	Verrouillage de l'écran tactile
		YES
	Lock Screen	NO	Boutons de verrouillage et l'écran tactile
		YES
	Swap X/Y	NO	Permet de permuter le balayage et le basculement
		YES

Menu Principal	Niveaux de Programmation Description
Settings (suite)	WDMX Reset	NO		Permet de réinitialiser le DMX sans fil
		YES
	Backlight Timer	30S		Permet d'éteindre automatiquement le rétro-éclairage après un laps de temps définit
		1M
		5M
		ON
	Loss of Data	Hold		Paramétrage de la perte de données
		Close
	Fans	Auto		Permet de modifier le mode de vitesse du ventilateur
		Full
		ECO
	Dimmer Curve	Linear		Permet de définir la courbe de gradation
		Square
		I Squa
		SCurve
	PWM Option	600Hz		Permet de sélectionner la fréquence de sortie MLI
		1200Hz
		2000Hz
		4000Hz
		6000Hz
		25000Hz
	Preset Select	PRESET A		Options de menu des préréglages enregistrés
		PRESET B
		PRESET C
	Preset Sync	NO Permet de transférer les options de menu des préréglages enregistrés vers d'autres appareils Maverick MK3 Spot de la chaîne DMX en guirlande
		YES
	Reset Function	Pan/Tilt	YES/NO	Permet de réinitialiser au paramétrage d'usine chaque fonction
		Iris/Prism
		Color/CMY
		Gobo/GoboRotate
		Frost/Animation
		All
	Factory Settings	NO		Permet de réinitialiser toutes les fonctions au paramétrage d'usine
		YES
Test	Auto Test Test automatisé de l'appareil
	Manual Test	Pan	000-255	Test individuel de chaque fonction/canal
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Virtual Shaking
		Cyan
		Magenta
		Yellow
		CTO
		Color
		Gobo
		Gobo Rotate
		Gobo Index
		Gobo2
		Gobo3
		Gobo3 Rotate
		Gobo3 Index
		Animation
		Animation Rotate
		Focus
		Focus Fine
		Focus Auto
		Zoom
		Zoom Fine
		Prism
		Prism Rotate
		Prism2
		Prism2 Rotate
		Iris
		Frost
		Frost2
		CRI Filter
		CMY Macro
		CMY Macro Speed
		Special Function
Information	Fixture Information	Ver		Version courante
		Running Mode		Mode courant
		DMX Address
		Temperature		Température courante
		Fixture Hours		Durée d'activation courante
		Ip		Adresse IP courante
		SubMask		Affiche le masque de sous-réseau actuel
		MAC		Adresse MAC
	Fan Information	head Fan1 Speed		Visualiser le paramétrage de vitesse
		head Fan2 Speed
		head Fan3 Speed
		head Fan4 Speed
		head Fan5 Speed
		head Fan6 Speed
	Error Information	Apparait à l'écran
Information (suite)	Channel Information	Frequency Hz		Statut de chaque canal
		Pan	000–255
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Virtual Shaking
		Cyan
		Magenta
		Yellow
		CTO
		Color
		Gobo
		Gobo Rotate
		Gobo Index
		Gobo2
		Gobo3
		Gobo3 Rotate
		Gobo3 Index
		Animation
		Animation Rotate
		Focus
		Focus Fine
		Focus Auto
		Zoom
		Zoom Fine
		Prism
		Prism Rotate
		Prism2
		Prism2 Rotate
		Iris
		Frost
		Frost2
		CRI Filter
		CMY Macro
		CMY Macro Speed
		Special Function

Valeurs DMX
Dmx Mode 39 CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Balayage 000		255 0–100%
2 Balayage Fin 000		255 0–100%
3 Basculement 000		255 0–100%
4 Basculement Fin 000		255 0–100%
5	Vitesse de Balayage/Basculement	000 255 0–100%
6	G r a d	a 255 0-t100% e u r 000
7 Gradateur fin 000		255 0–100%
8 Obturateur		000 003004 007008 076077 145146 215216 255	FerméOuvertLent à rapideEffet de pulsation lent à rapideEffet aléatoire lent à rapideOuvert
9 Volet Virtuel		000 001002 128129 255	Pas de fonctionStroboscope vibrant , rapide à lentApparition en fondu / disparaître, rapide pour ralentir
10	Cyan	000 255	0–100%
11	Magenta	000 255	0–100%
12	Jaune	000 255	0–100%
13	CTO	000 255	0–100%
14	Roue de Couleurs	000 007008 015016 023024 031032 039040 047048 059060 187188 219220 223224 255	OuvertRougeOrangeVertJauneBleuCTB 8000KCouleurs séparéesDéfilement horaire de couleur, rapide à lentArrêtDéfilement de couleur dans le sens antihoraire, lent à rapide
15	Roue de Gobo en rotation 1	000 007008 015016 023024 031032 039040 047048 >- 055056 >- 063064 >- 071072 >- 079080 >- 087088 >- 095096 >- 103104 >- 111112 >- 119120 >- 127128 >- 191192 >- 255	OuvertGobo 1 (Voilier)Gobo 2 (Point radial)Gobo 3 (Lame de tondeuse)Gobo 4 (Des boulons)Gobo 5 (Verre de douche)Gobo 6 (Nuages balistiques)Gobo 7 (Quatre yeux)Tremblement Gobo 7Tremblement Gobo 6Tremblement Gobo 5Tremblement Gobo 4Tremblement Gobo 3Tremblement Gobo 2Tremblement Gobo 1OuvertDéfilement horaire de gobo, rapide à lentDéfilement antihoraire de gobo, lent à rapide
16	Rotation 1 de Gobo	000 063064 >- 145146 >- 151152 >- 231232 >- 255	Index de rotation de goboRotation horaire, lent à rapideArrêtRotation antihoraire, lent à rapideEffet de rebond
17	Roue de Gobos 1 Index d'incrémentation	000 >- 255	0–100%
18	Roue de Gobo statique 2	000 ⇔ 005	Ouvert
		006 ⇔ 011	Gobo 1 (Faisceau de lumière)
		012 ⇔ 017	Gobo 2 (Les bars)
		018 ⇔ 023	Gobo 3 (Cercles)
		024 ⇔ 029	Gobo 4 (Briser)
		030 ⇔ 035	Gobo 5 (Points)
		036 ⇔ 041	Gobo 6 (Circuits)
		042 ⇔ 047	Gobo 7 (Triangles)
		048 ⇔ 053	Gobo 8 (Forêt)
		054 ⇔ 063	Gobo 9 (Arcs en ciel)
		064 ⇔ 069	Tremblement Gobo 9
		070 ⇔ 075	Tremblement Gobo 8
		076 ⇔ 081	Tremblement Gobo 7
		082 ⇔ 087	Tremblement Gobo 6
		088 ⇔ 093	Tremblement Gobo 5
		094 ⇔ 099	Tremblement Gobo 4
		100 ⇔ 105	Tremblement Gobo 3
		106 ⇔ 111	Tremblement Gobo 2
		112 ⇔ 117	Tremblement Gobo 1
		118 ⇔ 127	Ouvert
		128 ⇔ 191	Défilement horaire de gobo, rapide à lent
		192 ⇔ 255	Défilement antihoraire de gobo, lent à rapide
19	Roue de Gobo en rotation 3	000 ⇔ 007	Ouvert
		008 ⇔ 015	Gobo 1 (Spirale)
		016 ⇔ 023	Gobo 2 (Les résumés)
		024 ⇔ 031	Gobo 3 (Mur de briques)
		032 ⇔ 039	Gobo 4 (Échecs)
		040 ⇔ 047	Gobo 5 (Granny Sue)
		048 ⇔ 055	Gobo 6 (Couleur tissage)
		056 ⇔ 063	Gobo 7 (Carrés indigo)
		064 ⇔ 071	Tremblement Gobo 7
		072 ⇔ 079	Tremblement Gobo 6
		080 ⇔ 087	Tremblement Gobo 5
		088 ⇔ 095	Tremblement Gobo 4
		096 ⇔ 103	Tremblement Gobo 3
		104 ⇔ 111	Tremblement Gobo 2
		112 ⇔ 119	Tremblement Gobo 1
		120 ⇔ 127	Ouvert
		128 ⇔ 191	Défilement horaire de gobo, rapide à lent
		192 ⇔ 255	Défilement antihoraire de gobo, lent à rapide
20 Rotation 3 de Gobo		000 ⇔ 063	Index de rotation de gobo
		064 ⇔ 145	Rotation horaire, lent à rapide
		146 ⇔ 151	Arrêt
		152 ⇔ 231	Rotation antihoraire, lent à rapide
		232 ⇔ 255	Effet de rebond
21	Roue de Gobos 3 Index d'incrémentation	000 ⇔ 255	0-100%
22	Roue d'animation	000 ⇔ 255	0-100%
23	Roue d'animation en rotation	000 ⇔ 124	Rotation horaire, lent à rapide
		125 ⇔ 130	Arrêt
		131 ⇔ 255	Rotation antihoraire, lent à rapide
24 Mise au Point 000		⇔ 255	0-100%
25 Mise au Point Fine 000		⇔ 255	0-100%
26	Mise au Point Automatique	000 ⇔ 010	Aucune fonction
		011 ⇔ 030	0 à 5m
		031 ⇔ 050	6 m
		051 ⇔ 070	7 m
		071 ⇔ 090	8 m
		091 ⇔ 110	9 m
		111 ⇔ 130	10 m
		131 ⇔ 150	12,5 m
		151 ⇔ 170	15 m
		171 ⇔ 190	17,5 m
		191 ⇔ 210	20 à 60 m
		211 ⇔ 255	Auto détection de distance
27	Zoom	000 ⇌ 255	0–100%
28 Zoom Fin 000		⇔ 255 0–100%
29 Prisme		000 ⇌ 004005 ⇌ 255	Aucune fonctionEffet de prisme
30 Rotation du Prisme		000 ⇌ 127128 ⇌ 189190 ⇌ 193194 ⇌ 255	Position de rotationRotation horaire, lent à rapideArrêtRotation antihoraire, rapide à lent
31 Prisme 2		000 ⇌ 004005 ⇌ 255	Aucune fonctionEffet de prisme
32 Rotation du Prisme 2		000 ⇌ 127128 ⇌ 189190 ⇌ 193194 ⇌ 255	Position de rotationRotation horaire, lent à rapideArrêtRotation antihoraire, rapide à lent
33 Iris		000 ⇌ 063064 ⇌ 127128 ⇌ 191192 ⇌ 255	0–100%Changement automatique, lent à rapideZoom avant lent, zoom arrière rapide (lent à rapide)Zoom arrière lent, zoom avant rapide (lent à rapide)
34 Gel 1 000		⇔ 255 0–100%
35 Gel 2 000		⇔ 255 0–100%
36 Filtre CRI		000 ⇌ 004005 ⇌ 255	Aucune fonctionFiltre CRI
37 Macro CMY		000 ⇌ 009010 ⇌ 255	Aucune fonctionMacro CMY
38 Vitesse de Macro CMY 000		⇔ 255 100%–0
39 Contrôle		000 ⇌ 007008 ⇌ 015016 ⇌ 023024 ⇌ 031032 ⇌ 039040 ⇌ 047048 ⇌ 055056 ⇌ 095096 ⇌ 103104 ⇌ 111112 ⇌ 119120 ⇌ 127128 ⇌ 135136 ⇌ 143144 ⇌ 151152 ⇌ 159160 ⇌ 167168 ⇌ 175176 ⇌ 183184 ⇌ 191192 ⇌ 199200 ⇌ 207208 ⇌ 215216 ⇌ 220221 ⇌ 225226 ⇌ 230231 ⇌ 235236 ⇌ 240241 ⇌ 245246 ⇌ 250251 ⇌ 255	Aucune fonctionNoir général XYNoir général CNoir général GNoir général XYCNoir général XYGNoir général XYCGNoir général XYCReinitialisation YReinitialisation couleurRéinitialisation de goboAucune fonctionRéinitialisation prismeAucune fonctionTout réinitialiserRéinitialisation irisRéinitialisation gelRéinitialisation zoomRéinitialisation CMYVitesse lente ventilateurVitesse maximale ventilateurVentilateur automatiqueAucune fonctionMode rapide irisMode doux irisPermutation XY activéePermutation XY désactivéeAucune fonctionMode doux XYMode rapide XY

Dmx Mode 31 CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Balayage 000		255 0–100%
2 Balayage Fin 000		255 0–100%
3 Basculement 000		255 0–100%
4 Basculement Fin 000		255 0–100%
5	Vitesse de Balayage/Basculement	000 255 0–100%
6 Gradateur 000		255 0–100%
7 Obturateur		000 003004 007008 076077 145146 215216 255	FerméOuvertLent à rapideEffet de pulsation lent à rapideEffet aléatoire lent à rapideOuvert
8 Volet	Virtuel	000 001002 128129 255	Pas de fonctionStroboscope vibrant, rapide à lentApparition en fondu/disparaître, rapide pour ralentir
9	C y a n	255 0–100%
10	Magenta	000 255 0–100%
11	Jaune	000 255 0–100%
12	CTO	000 255 0–100%
13	Roue de Couleurs	000 007008 015016 023024 031032 039040 047048 059060 187188 219220 223224 255	OuvertRougeOrangeVertJauneBleuCTB 8000KCouleurs séparéesDéfilement horaire de couleur, rapide à lentArrêtDéfilement de couleur dans le sens antihoraire, lent à rapide
14	Roue de Gobo en rotation 1	000 007008 015016 023024 031032 039040 047048 >- 055056 >- 063064 >- 071072 >- 079080 >- 087088 >- 095096 >- 103104 >- 111112 >- 119120 >- 127128 >- 191192 >- 255	OuvertGobo 1 (Voilier)Gobo 2 (Point radial)Gobo 3 (Lame de tondeuse)Gobo 4 (Des boulons)Gobo 5 (Verre de douche)Gobo 6 (Nuages balistiques)Gobo 7 (Quatre yeux)Tremblement Gobo 7Tremblement Gobo 6Tremblement Gobo 5Tremblement Gobo 4Tremblement Gobo 3Tremblement Gobo 2Tremblement Gobo 1OuvertDéfilement horaire de gobo, lent à rapideDéfilement antihoraire de gobo, lent à rapide
15	Rotation 1 de Gobo	000 063064 >- 145146 >- 149150 >- 231232 >- 255	Index de rotation de goboRotation horaire, rapide à lentArrêtRotation antihoraire, lent à rapideEffet de rebond
16	Roue de Gobo statique 2	000 ⇔ 005	Ouvert
		006 ⇔ 011	Gobo 1 (Faisceau de lumière)
		012 ⇔ 017	Gobo 2 (Les bars)
		018 ⇔ 023	Gobo 3 (Cercles)
		024 ⇔ 029	Gobo 4 (Briser)
		030 ⇔ 035	Gobo 5 (Points)
		036 ⇔ 041	Gobo 6 (Circuits)
		042 ⇔ 047	Gobo 7 (Triangles)
		048 ⇔ 053	Gobo 8 (Forêt)
		054 ⇔ 063	Gobo 9 (Arcs en ciel)
		064 ⇔ 069	Tremblement Gobo 9
		070 ⇔ 075	Tremblement Gobo 8
		076 ⇔ 081	Tremblement Gobo 7
		082 ⇔ 087	Tremblement Gobo 6
		088 ⇔ 093	Tremblement Gobo 5
		094 ⇔ 099	Tremblement Gobo 4
		100 ⇔ 105	Tremblement Gobo 3
		106 ⇔ 111	Tremblement Gobo 2
		112 ⇔ 117	Tremblement Gobo 1
		118 ⇔ 127	Ouvert
		128 ⇔ 191	Défilement horaire de gobo, rapide à lent Défilement
		192 ⇔ 255	antihoraire de gobo, lent à rapide
17	Roue de Gobo en rotation 3	000 ⇔ 007	Ouvert
		008 ⇔ 015	Gobo 1 (Spirale)
		016 ⇔ 023	Gobo 2 (Les résumés)
		024 ⇔ 031	Gobo 3 (Mur de briques)
		032 ⇔ 039	Gobo 4 (Échecs)
		040 ⇔ 047	Gobo 5 (Granny Sue)
		048 ⇔ 055	Gobo 6 (Couleur tissage)
		056 ⇔ 063	Gobo 7 (Carrés indigo)
		064 ⇔ 071	Tremblement Gobo 7
		072 ⇔ 079	Tremblement Gobo 6
		080 ⇔ 087	Tremblement Gobo 5
		088 ⇔ 095	Tremblement Gobo 4
		096 ⇔ 103	Tremblement Gobo 3
		104 ⇔ 111	Tremblement Gobo 2
		112 ⇔ 119	Tremblement Gobo 1
		120 ⇔ 127	Ouvert
		128 ⇔ 191	Défilement horaire de gobo, rapide à lent
		192 ⇔ 255	Défilement antihoraire de gobo, lent à rapide
18 Rotation 3 de Gobo		000 ⇔ 063	Index de rotation de gobo
		064 ⇔ 145	Rotation horaire, rapide à lent
		146 ⇔ 149	Arrêt
		150 ⇔ 231	Rotation antihoraire, lent à rapide
		232 ⇔ 255	Effet de rebond
19	Roue d'animation	000 ⇔ 255	0-100%
20	Roue d'animation en rotation	000 ⇔ 124	Rotation horaire, lent à rapide
		125 ⇔ 130	Arrêt
		131 ⇔ 255	Rotation antihoraire, lent à rapide
21 Mise au Point 000		⇔ 255	0-100%
22 Zoom 000		⇔ 255	0-100%
23 Prisme		000 ⇔ 004	Aucune fonction
		005 ⇔ 255	Effet de prisme
24 Rotation du Prisme		000 ⇔ 127	Position de rotation
		128 ⇔ 189	Rotation horaire, lent à rapide
		190 ⇔ 193	Arrêt
		194 ⇔ 255	Rotation antihoraire, rapide à lent
25 Prisme 2		000 ⇔ 004	Aucune fonction
		005 ⇔ 255	Effet de prisme
26 Rotation du Prisme 2		000 ⇔ 127	Position de rotation
		128 ⇔ 189	Rotation horaire, lent à rapide
		190 ⇔ 193	Arrêt
		194 ⇔ 255	Rotation antihoraire, rapide à lent
27 Iris		000 ⇔ 063	Grand à petit
		064 ⇔ 127	Changement automatique, lent à rapide
		128 ⇔ 191	Zoom avant lent, zoom arrière rapide (lent à rapide)
		192 ⇔ 255	Zoom arrière lent, zoom avant rapide (lent à rapide)
28 Diffusion 1 000		⇔ 255 0–100%
29 Diffusion 2 000		⇔ 255 0–100%
30 Filtre CRI		000 ⇔ 004	Aucune fonction
		005 ⇔ 255	Filtre CRI
31 Contrôle		000 ⇔ 007	Aucune fonction
		008 ⇔ 015	Noir général XY
		016 ⇔ 023	Noir général C
		024 ⇔ 031	Noir général G
		032 ⇔ 039	Noir général XYC
		040 ⇔ 047	Noir général XYG
		048 ⇔ 055	Noir général XYCG
		056 ⇔ 095	Aucune fonction
		096 ⇔ 103	Réinitialisation X
		104 ⇔ 111	Réinitialisation Y
		112 ⇔ 119	Réinitialisation couleur
		120 ⇔ 127	Réinitialisation de gobo
		128 ⇔ 135	Aucune fonction
		136 ⇔ 143	Réinitialisation prisme
		144 ⇔ 151	Aucune fonction
		152 ⇔ 159	Tout réinitialiser
		160 ⇔ 167	Réinitialisation iris
		168 ⇔ 175	Réinitialisation gel
		176 ⇔ 183	Réinitialisation zoom
		184 ⇔ 191	Réinitialisation CMY
		192 ⇔ 199	Vitesse lente ventilateur
		200 ⇔ 207	Vitesse maximale ventilateur
		208 ⇔ 215	Ventilateur automatique
		216 ⇔ 220	Aucune fonction
		221 ⇔ 225	Mode rapide iris
		226 ⇔ 230	Mode doux iris
		231 ⇔ 235	Permutation XY activée
		236 ⇔ 240	Permutation XY désactivée
		241 ⇔ 245	Aucune fonction
		246 ⇔ 250	Mode doux XY
		251 ⇔ 255	Mode rapide XY
