BEDIENUNGSANLEITUNG Maverick MK3 Spot Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des Maverick MK3 Spot finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER

STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
  • VORSICHT: Blitzlicht kann nachweislich epileptische Anfälle auslösen. Der Bediener ist angehalten, die vor Ort geltenden Vorschriften und Gesetze zum Einsatz von Stroboskopgeräten einzuhalten.
• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
• VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.
  • VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden.
  • Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.
• Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.
• VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.
• Nehmen sie das Gerät NICHT im Freien oder an einem Ort in Betrieb, der durch Staubentwicklung, übermäßige Hitze, Wasser oder hohe Luftfeuchtigkeit charakterisiert ist. (IP20)
  • NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.
• Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.
• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
• Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.
• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
  • Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

FCC-Konformität

Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpft:

1. Dieses Gerät darf keine schädlichen Interferenzen verursachen, und
2. Dieses Gerät muss empfangende Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen unerwünschten Betrieb verursachen.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die Compliance zuständig ist, könnten die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben.

Warnung vor Exposition gegenüber HF für Nordamerika und Australien

Warnung! Dieses Gerät entspricht den FCC-Grenzwerten für Strahlenbelastung, die für eine nicht kontrollierte Umgebung festgelegt wurden. Dieses Gerät sollte so installiert und in Betrieb gesetzt werden, dass ein Mindestabstand von 20 cm zwischen dem Gerät und Ihrem Körper gewährleistet ist. Der Sender darf nicht in der Nähe anderer Antennen oder Sender aufgestellt oder in Verbindung mit anderen Antennen oder Sendern betrieben werden.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

• Maverick MK3 Spot mit Blendschutz

- 2 Omega-Hängebügel mit Befestigungsmaterial

• Seetronic Powerkon IP65 Netzkabel

- Schnellanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Wechselstromstecker

Anschluss Draht (USA) Draht (Europa) Schraubenfarbe
Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau Silber
AC-Erdungsleiter	Grün/Gelb	Grün/Gelb	Grün

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Mit einem Flachkopfschraubendreher lösen Sie die Abdeckung des Sicherungshalters vom Gehäuse.
3. Entfernen Sie die durchgebrannte Sicherung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
4. Schrauben Sie die Abdeckung der Sicherung wieder ein, und schließen Sie das Gerät wieder an das Stromnetz an.

DMX-Verbindung

Der Maverick MK3 Spot kann mit einem DMX-Controller betrieben werden, wenn eine 3- oder 5-polige DMX-Serienschaltung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.

DMX-Anschluss

Der Maverick MK3 Spot nutzt zur seiner Kontrollpersönlichkeiten: 31Ch und 39Ch eine 3- oder 5-polige DMX-Datenverbindung. Informationen zum Anschließen und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der Bedienungsanleitung.

Signalanschlüsse

Sie können den Maverick MK3 Spot per Ethernet mit einer Controller-Software verbinden. Werden an de mit Art-Net™ oder sACN kompatible Produkte zusammen mit dem Maverick MK3 Spot verwendet, können Sie jedes der Produkte innerhalb eines einzigen Netzwerks ansteuern. Informationen zum Anschließen und Konfigurieren des Produkts für diese Signale finden Sie in der Bedienungsanleitung.

Art-Net™-Verbindung

Art-Net™ ist ein Ethernet-Protokoll, das mit TCP/IP eine große Menge an DMX512-Daten über ein großes Netzwerk an eine Neutrik® etherCON® RJ45-Verbindung überträgt. Das Dokument des Art-Net™-Protokolls können Sie unter www.chauvetprofessional.com herunterladen. Chauvet Professional empfiehlt für beste Ergebnisse die Verwendung von unicast Art-Net™.

Art-Net™-Design und -Copyright Artistic Licence Holdings Ltd.

sACN-Verbindung

Das auch als ANSI E1.31 bekannte Streaming-ACN ist ein Ethernet-Protokoll, das auf das Layering und die Formatierung von Architecture for Control Networks zurückgreift, um DMX512-Daten "over IP" oder ein anderes mit ACN kompatibles Netzwerk übermittelt.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Lesen Sie die Bedienungsanleitung des DMX-Controllers oder wenden Sie sich an den Hersteller, da nicht alle DMX-Controller über diese Funktion verfügt. Der Maverick MK3 Spot unterstützt das RDM-Protokoll, das ein Feedback zur Vornahme von Änderungen der Menüoptionen erlaubt. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Mindestens zwei Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps/.

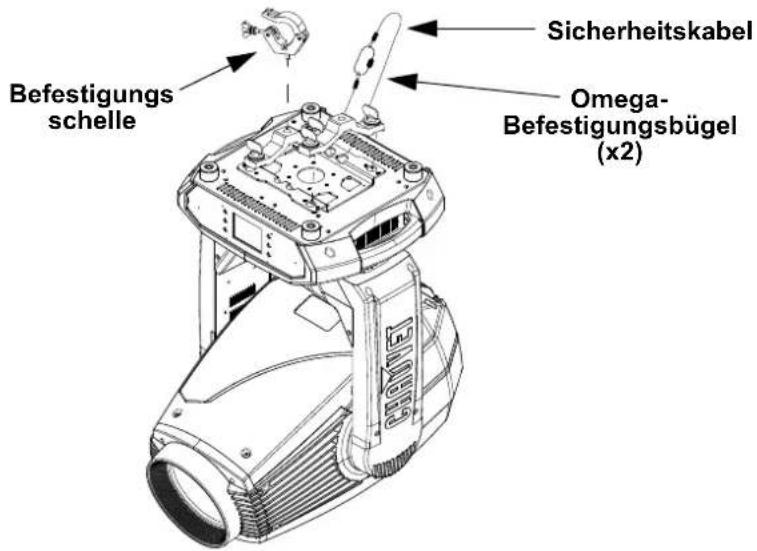

Montageansicht

Befestigungsschelle Sicherheitskabel Omega-Befestigungsbügel (x2)

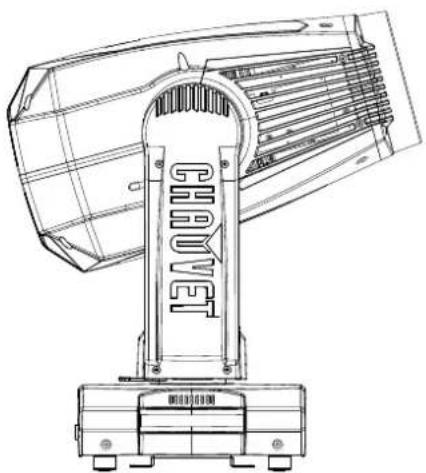

Über-Kopf-Montage Aufstellung des Geräts auf dem Boden

Beschreibung des Bedienfeldes

Taste Name Funktion
<↑>		Damit navigieren Sie sich durch die Menüpunkte nach oben oder erhöhen den numerischen Wert der entsprechenden Funktion
<☐>		Damit verlassen Sie das aktuelle Menü oder die Funktion
<↓>		Damit navigieren Sie sich durch die Menüpunkte nach unten oder verringern den numerischen Wert der entsprechenden Funktion
<↔>		Damit navigieren Sie nach links durch die Menüpunkte
<←>		Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt
<→>		Damit navigieren Sie nach rechts durch die Menüpunkte

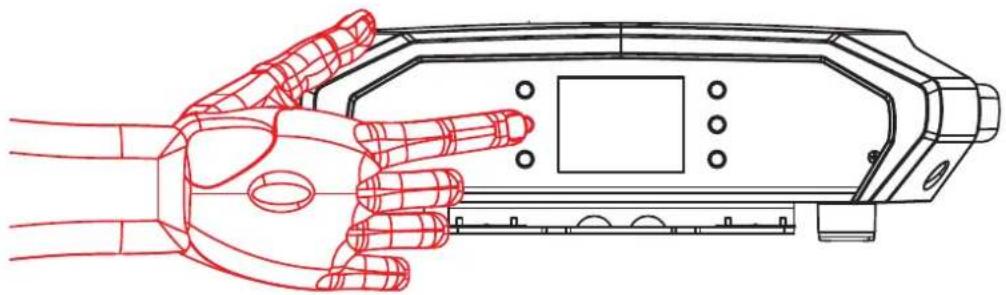

Batteriebetriebene Anzeige

Halten Sie gedrückt, bis der Menübildschirm angezeigt wird (ungefähr 15 Sekunden).

Hauptebene	Programmierebenen Beschreibung
Address 001-512 Stellt die DMX-Startadresse ein
Network Setup	IP Mode	Manual	Auswahl des IP-ModusDHCP
		Static
	Universe 000-255 Setze das Universum
	Ip 002.243.075.222 IP-Einstellung
	SubMask 255.000.000.000 Subnetzmaske
Personality	DMX 31CH	YES	Wählen Sie 31 DMX-Kanäle
		NO
	DMX 39CH	NO	Wählen Sie 39 DMX-Kanäle
		YES
Settings	Control Mode	DMX	Signalauswahl
		WDMX
		ArtNet
		sACN
	Pan Reverse	NO	Reverse Pan-Modus
		YES
	Tilt Reverse	NO	Reverse Tilt-Modus
		YES
	Screen Reverse	NO	Den Bildschirm manuell oder automatisch umkehren
		YES
		AUTO
	Pan Angle	540	Ändern Sie den Schwenkwinkel360
		180
	Tilt Angle	270	Ändern Sie den Neigungswinkel180
		90
	BL. O. P/T Move	NO	XY-Blackout aktivieren / deaktivieren
		YES
	BL. O. Color Move	NO	Blackout aktivieren / deaktivieren
		YES
	BL. O. Gobo Move	NO	Gobo-Blackout aktivieren / deaktivieren
		YES
	Calibration	NO	Aktivieren Sie die Kalibrierung
		YES

Hauptebene	Programmierebenen Beschreibung
Settings (Fortsetzung)	Touchscreen Lock	NO		Sperren Sie den Touchscreen
		YES
	Lock Screen	NO		Sperren Sie die Tasten und den Touchscreen
		YES
	Swap XY	NO		Tauschen Sie die Pfanne und kippen Sie sie aus
		YES
	WDMX Reset	NO		Setzen Sie den Wireless DMX zurück
		YES
	Backlight Timer	30S		Stellen Sie die Hintergrundbeleuchtung so ein, dass sie nach einer bestimmten Zeit automatisch ausgeschaltet wird
		1M
		5M
		ON
	Loss of Data	Hold		Verlust der Dateneinstellung
		Close
	Fans	Auto		Ändern Sie den Lüftergeschwindigkeitsmodus
		Full
		ECO
	Dimmer Curve	Linear		Stellen Sie die Dimmerkurve ein
		Square
		I Squa
		SCurve
	PWM Option	600Hz		PWM-Auswahl
		1200Hz
		2000Hz
		4000Hz
		6000Hz
		15000Hz
	Preset Select	PRESET A		Aufgezeichnete voreingestellte Menüoptionen
		PRESET B
		PRESET C
	Preset Sync	NO Ermöglicht die Übertragung der aufgezeichneten voreingestellten Menüoptionen an andere Maverick MK3-Spots in der DMX-Verkettung
		YES
	Reset Function	Pan/Tilt		YES/NO
		Iris/Prism
		Color/CMY
		Gobo/GoboRotate
		Frost/Animation
		All		Setzt alle Funktionen auf die Standardeinstellungen zurück
	Factory Settings		NO	Setzt alle Funktionen auf die Standardeinstellungen zurück
			YES
Test	Auto Test Startet die Testsequenz des Produkts
	Manual Test	Pan	000-255	Ermöglicht die manuelle Steuerung aller Einstellungen vom Bedienfeld aus
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Virtual Shaking
		Cyan
		Magenta
		Yellow
		CTO
		Color
		Gobo
		Gobo Rotate
		Gobo Index
		Gobo2
		Gobo3
		Gobo3 Rotate
		Gobo3 Index
		Animation
		Animation Rotate
		Focus
		Focus Fine
		Focus Auto
		Zoom
		Zoom Fine
		Prism
		Prism Rotate
		Prism2
		Prism2 Rotate
		Iris
		Frost
		Frost2
		CRI Filter
		CMY Macro
		CMY Macro Speed
		Special Function
Information	Fixture Information		Ver Aktuelle Version
			Running Mode	Aktueller Modus
			DMX Address
			Temperature Aktuelle Temperatur
			Fixture Hours Aktuelle aktive Stunden
			Ip Aktuelle IP-Adresse
			SubMask Aktuelle Subnetzmaske
			MAC MAC-Adresse
Hauptebene Programmierebenen Beschreibung
Information (Fortsetzung)	Fan Information	head Fan1 Speed		Geschwindigkeitseinstellung anzeigen
		head Fan2 Speed
		head Fan3 Speed
		head Fan4 Speed
		head Fan5 Speed
		head Fan6 Speed
	Error Information	Erscheint auf dem Bildschirm
	Channel Information	Frequency Hz		Zeigt alle aktuellen Werte der Eingangssignale an, 000–255
		Pan	000–255
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Virtual Shaking
		Cyan
		Magenta
		Yellow
		CTO
		Color
		Gobo
		Gobo Rotate
		Gobo Index
		Gobo2
		Gobo3
		Gobo3 Rotate
		Gobo3 Index
		Animation
		Animation Rotate
		Focus
		Focus Fine
		Focus Auto
		Zoom
		Zoom Fine
		Prism
		Prism Rotate
		Prism2
		Prism2 Rotate
		Iris
		Frost
		Frost2
		CRI Filter
		CMY Macro
		CMY Macro Speed
		Special Function

DMX Werte
Dmx Mode 39 CH

Kanal Funktion Wert Prozent/Einstellung
1 Schwenkung 000		255	0–100%
2 Schwenkung fein 000		255	Feinsteuerung (16-Bit)
3 Neigung 000		255	0–100%
4 Neigung fein 000		255	Feinsteuerung (16-Bit)
5	Schwenk- und Neige-Geschwindigkeit	000 255	0–100%
6 Dimmer 000		255	0–100%
7 Dimmer fein 000		255	Feinsteuerung (16-Bit)
8 Shutter		000 003	Geschlossen
		004 007	Offen
		008 076	Langsam bis schnell
		077 145	Synchronisierung Stroboskopeffekt, langsam bis schnell
		146 215	Zufälliger Effekt von langsam bis schnell
		216 255	Geschlossen
9 Virtueller shutter 000		255	0–100%
10 Cyan	000	255	0–100%
11	Magenta	000 255	0–100%
12 Gelb	000	255	0–100%
13 CTO	000	255	0–100%
14 Farbrad		000 007	Offen
		008 015	Rot
		016 023	Orange
		024 031	Grün
		032 039	Gelb
		040 047	Blau
		048 059	CTB 8000K
		060 187	Geteilte Farben
		188 219	Farbverlauf im Uhrzeigersinn, schnell bis langsam
		220 223	Halt
		224 255	Farbverlauf im Gegenuhrzeigersinn, langsam bis schnell
15 Rotierendes Goborad 1		000 007	Offen
		008 015	Gobo 1 (Segelboote)
		016 023	Gobo 2 (Radialer Punkt)
		024 031	Gobo 3 (Rasenmäherklinge)
		032 039	Gobo 4 (Bolzen)
		040 047	Gobo 5 (Duschglas)
		048 055	Gobo 6 (Ballistische Wolken)
		056 063	Gobo 7 (Vier Augen)
		064 071	Gobo 7 Schütteln
		072 079	Gobo 6 Schütteln
		080 087	Gobo 5 Schütteln
		088 095	Gobo 4 Schütteln
		096 103	Gobo 3 Schütteln
		104 111	Gobo 2 Schütteln
		112 119	Gobo 1 Schütteln
		120 127	Offen
		128 191	Gobo-Scroll im Uhrzeigersinn, langsam bis schnell
		192 255	Gobo-Scroll im Gegenuhrzeigersinn, langsam bis schnell
16 Gobo 1 Drehen		000 063	Rotierender Gobo-Index
		064 145	Im Uhrzeigersinn drehend, schnell bis langsam
		146 151	Halt
		152 231	Gegen den Uhrzeigersinn drehen, langsam bis schnell
		232 255	Bounce-Effekt
17 Feines Goborad 1 Index	000	255	Feinsteuerung (16 Bit)
18 Statisches Gobo-Rad 2		000 ⇌ 005	Offen
		006 ⇌ 011	Gobo 1 (Strahl)
		012 ⇌ 017	Gobo 2 (Riegel)
		018 ⇌ 023	Gobo 3 (Kreise)
		024 ⇌ 029	Gobo 4 (Zerbrechen)
		030 ⇌ 035	Gobo 5 (Punkte)
		036 ⇌ 041	Gobo 6 (Schaltungen)
		042 ⇌ 047	Gobo 7 (Dreiecke)
		048 ⇌ 053	Gobo 8 (Wald)
		054 ⇌ 063	Gobo 9 (Regenbögen)
		064 ⇌ 069	Gobo 9 Schütteln
		070 ⇌ 075	Gobo 8 Schütteln
		076 ⇌ 081	Gobo 7 Schütteln
		082 ⇌ 087	Gobo 6 Schütteln
		088 ⇌ 093	Gobo 5 Schütteln
		094 ⇌ 099	Gobo 4 Schütteln
		100 ⇌ 105	Gobo 3 Schütteln
		106 ⇌ 111	Gobo 2 Schütteln
		112 ⇌ 117	Gobo 1 Schütteln
		118 ⇌ 127	Offen
		128 ⇌ 191	Gobo-Scroll im Uhrzeigersinn, langsam bis schnell
		192 ⇌ 255	Gobo-Scroll im Gegenuhrzeigersinn, langsam bis schnell
19 Rotierendes Goborad 3		000 ⇌ 007	Offen
		008 ⇌ 015	Gobo 1 (Spirale)
		016 ⇌ 023	Gobo 2 (Abstrakte Formen)
		024 ⇌ 031	Gobo 3 (Ziegelwand)
		032 ⇌ 039	Gobo 4 (Schach)
		040 ⇌ 047	Gobo 5 (Granny Sue)
		048 ⇌ 055	Gobo 6 (Farbe weben)
		056 ⇌ 063	Gobo 7 (Indigo-Quadrate)
		064 ⇌ 071	Gobo 7 Schütteln
		072 ⇌ 079	Gobo 6 Schütteln
		080 ⇌ 087	Gobo 5 Schütteln
		088 ⇌ 095	Gobo 4 Schütteln
		096 ⇌ 103	Gobo 3 Schütteln
		104 ⇌ 111	Gobo 2 Schütteln
		112 ⇌ 119	Gobo 1 Schütteln
		120 ⇌ 127	Offen
		128 ⇌ 191	Gobo-Scroll im Uhrzeigersinn, langsam bis schnell
		192 ⇌ 255	Gobo-Scroll im Gegenuhrzeigersinn, langsam bis schnell
20 Gobo 3 Drehen		000 ⇌ 063	Rotierender Gobo-Index
		064 ⇌ 145	Im Uhrzeigersinn drehend, schnell bis langsam
		146 ⇌ 151	Halt
		152 ⇌ 231	Gegen den Uhrzeigersinn drehen, langsam bis schnell
		232 ⇌ 255	Bounce-Effekt
21 Feines Goborad 3 Index 000		⇔ 255	Feinsteuerung (16 Bit)
22 Animationsrad 000		⇔ 255	Animationseffekt
23 Animationsrad drehen		000 ⇌ 124	Im Uhrzeigersinn drehend, schnell bis langsam
		125 ⇌ 130	Halt
		131 ⇌ 255	Gobo-Scroll im Gegenuhrzeigersinn, schnell bis langsam
24 Fokus 000		⇔ 255	0–100%
25 Feiner Fokus 000		⇔ 255	Feinsteuerung (16 Bit)
26 Autofokus	000 ⇔ 010011 ⇔ 030031 ⇔ 050051 ⇔ 070071 ⇔ 090091 ⇔ 110111 ⇔ 130131 ⇔ 150151 ⇔ 170171 ⇔ 190191 ⇔ 210211 ⇔ 255	Keine Funktion0–5 m6 m7 m8 m9 m10 m12.5 m15 m17.5 m20–60 mEntfernung automatisch erkennen
27 Zoomen 000	⇔ 255	0–100%
28 Feiner Zoom 000	⇔ 255	Feinsteuerung (16 Bit)
29 Prisma	000 ⇔ 004005 ⇔ 255	Keine FunktionPrismeneffekt
30 Rotierendes Prisma	000 ⇔ 127128 ⇔ 189190 ⇔ 193194 ⇔ 255	DrehpositionIm Uhrzeigersinn drehend, schnell bis langsamHaltGegen den Uhrzeigersinn drehen, langsam bis schnell
31 Prisma 2	000 ⇔ 004005 ⇔ 255	Keine FunktionPrismeneffekt
32 Rotierendes Prisma 2	000 ⇔ 127128 ⇔ 189190 ⇔ 193194 ⇔ 255	DrehpositionIm Uhrzeigersinn drehend, schnell bis langsamHaltGegen den Uhrzeigersinn drehen, langsam bis schnell
33 Iris	000 ⇔ 063064 ⇔ 127128 ⇔ 191192 ⇔ 255	0–100%Automatische Änderung, langsam bis schnellLangsam herauszoomen, schnell hineinzoomenLangsam zoomen, schnell verkleinern
34 Frost 1 000	⇔ 255	0–100%
35 Frost 2 000	⇔ 255	0–100%
36 CRI-Filter	000 ⇔ 004005 ⇔ 255	Keine FunktionCRI-Filter
37 CMY-Makro	000 ⇔ 009010 ⇔ 255	Keine FunktionCMY-Makro
38 CMY-Makrodrehzahl 000	⇔ 255	0–100%
39 Steuerung		000 ⇔ 007	Keine Funktion
		008 ⇔ 015	Blackout Schwenken / Neigen
		016 ⇔ 023	Farbe Blackout
		024 ⇔ 031	Gobo-Blackout
		032 ⇔ 039	Schwenken / Neigen / Farbe Blackout
		040 ⇔ 047	Schwenken / Neigen / Gobo-Blackout
		048 ⇔ 055	Schwenken / Neigen / Farbe / Gobo-Blackout
		056 ⇔ 095	Keine Funktion
		096 ⇔ 103	Schwenken zurücksetzen
		104 ⇔ 111	Neigen zurücksetzen
		112 ⇔ 119	Farbe zurücksetzen
		120 ⇔ 127	Gobo zurücksetzen
		128 ⇔ 135	Keine Funktion
		136 ⇔ 143	Setzen Sie das Prisma zurück
		144 ⇔ 151	Alles zurückgesetzt
		152 ⇔ 159	Iris zurückgesetzt
		160 ⇔ 167	Frost zurückgesetzt
		168 ⇔ 175	Zoom zurücksetzen
		176 ⇔ 183	CMY zurücksetzen
		184 ⇔ 191	Lüfter mit niedriger Geschwindigkeit
		192 ⇔ 199	Lüfter volle Geschwindigkeit
		200 ⇔ 207	Automatischer Lüfter
		208 ⇔ 215	Keine Funktion
		216 ⇔ 220	Iris-Schnellmodus
		221 ⇔ 225	Iris im sanften Modus
		226 ⇔ 230	Schwenk- / Neigungswechsel
		231 ⇔ 235	Schwenken / Neigen auf
		236 ⇔ 240	Schwenken / Neigen ausschalten
		241 ⇔ 245	Keine Funktion
		246 ⇔ 250	Schwenk- / Neigungsmodus glatt
		251 ⇔ 255	Schwenk- / Neigungsmodus schnell

Dmx Mode 31 CH

Kanal Funktion Wert Prozent/Einstellung
1 Schwenkung 000		255	0–100%
2 Schwenkung fein 000		255	Feinsteuerung (16-Bit)
3 Neigung 000		255	0–100%
4 Neigung fein 000		255	Feinsteuerung (16-Bit)
5	Schwenk- und Neige-Geschwindigkeit	000 255	0–100%
6 Dimmer 000		255	0–100%
7 Shutter		000 003	Geschlossen
		004 007	Offen
		008 076	Langsam bis schnell
		077 145	Synchronisierung Stroboskopeffekt, langsam bis schnell
		146 215	Zufälliger Effekt von langsam bis schnell
		216 255	Geschlossen
8 Virtueller shutter 000		255	0–100%
9 Cyan 000		255	0–100%
10 Magenta	000	255	0–100%
11	Gelb	000 255	0–100%
12 CTO	000	255	0–100%
13 Farbrad		000 007	Offen
		008 015	Rot
		016 023	Orange
		024 031	Grün
		032 039	Gelb
		040 047	Blau
		048 059	CTB 8000K
		060 187	Geteilte Farben
		188 219	Farbverlauf im Uhrzeigersinn, schnell bis langsam
		220 223	Halt
		224 255	Farbverlauf im Gegenuhrzeigersinn, langsam bis schnell
14 Rotierendes Goborad 1		000 007	Offen
		008 015	Gobo 1 (Segelboote)
		016 023	Gobo 2 (Radialer Punkt)
		024 031	Gobo 3 (Rasenmäherklinge)
		032 039	Gobo 4 (Bolzen)
		040 047	Gobo 5 (Duschglas)
		048 055	Gobo 6 (Ballistische Wolken)
		056 063	Gobo 7 (Vier Augen)
		064 071	Gobo 7 Schütteln
		072 079	Gobo 6 Schütteln
		080 087	Gobo 5 Schütteln
		088 095	Gobo 4 Schütteln
		096 103	Gobo 3 Schütteln
		104 111	Gobo 2 Schütteln
		112 119	Gobo 1 Schütteln
		120 127	Offen
		128 191	Gobo-Scroll im Uhrzeigersinn, langsam bis schnell
		192 255	Gobo-Scroll im Gegenuhrzeigersinn, langsam bis schnell
15 Gobo 1 Drehen		000 063	Rotierender Gobo-Index
		064 145	Im Uhrzeigersinn drehend, schnell bis langsam
		146 151	Halt
		152 231	Gegen den Uhrzeigersinn drehen, langsam bis schnell
		232 255	Bounce-Effekt
16 Statisches Gobo-Rad 2	000 ⇔ 005006 ⇔ 011012 ⇔ 017018 ⇔ 023024 ⇔ 029030 ⇔ 035036 ⇔ 041042 ⇔ 047048 ⇔ 053054 ⇔ 063064 ⇔ 069070 ⇔ 075076 ⇔ 081082 ⇔ 087088 ⇔ 093094 ⇔ 099100 ⇔ 105106 ⇔ 111112 ⇔ 117118 ⇔ 127128 ⇔ 191192 ⇔ 255	OffenGobo 1 (Strahl)Gobo 2 (Riegel)Gobo 3 (Kreise)Gobo 4 (Zerbrechen)Gobo 5 (Punkte)Gobo 6 (Schaltungen)Gobo 7 (Dreiecke)Gobo 8 (Wald)Gobo 9 (Regenbögen)Gobo 9 SchüttelnGobo 8 SchüttelnGobo 7 SchüttelnGobo 6 SchüttelnGobo 5 SchüttelnGobo 4 SchüttelnGobo 3 SchüttelnGobo 2 SchüttelnGobo 1 SchüttelnOffenGobo-Scroll im Uhrzeigersinn, langsam bis schnellGobo-Scroll im Gegenuhrzeigersinn, langsam bis schnell
17 Rotierendes Goborad 3	000 ⇔ 007008 ⇔ 015016 ⇔ 023024 ⇔ 031032 ⇔ 039040 ⇔ 047048 ⇔ 055056 ⇔ 063064 ⇔ 071072 ⇔ 079080 ⇔ 087088 ⇔ 095096 ⇔ 103104 ⇔ 111112 ⇔ 119120 ⇔ 127128 ⇔ 191192 ⇔ 255	OffenGobo 1 (Spirale)Gobo 2 (Abstrakte Formen)Gobo 3 (Ziegelwand)Gobo 4 (Schach)Gobo 5 (Granny Sue)Gobo 6 (Farbe weben)Gobo 7 (Indigo-Quadrate)Gobo 7 SchüttelnGobo 6 SchüttelnGobo 5 SchüttelnGobo 4 SchüttelnGobo 3 SchüttelnGobo 2 SchüttelnGobo 1 SchüttelnOffenGobo-Scroll im Uhrzeigersinn, langsam bis schnellGobo-Scroll im Gegenuhrzeigersinn, langsam bis schnell
18 Gobo 3 Drehen	000 ⇔ 063064 ⇔ 145146 ⇔ 151152 ⇔ 231232 ⇔ 255	Rotierender Gobo-IndexIm Uhrzeigersinn drehend, schnell bis langsamHaltGegen den Uhrzeigersinn drehen, langsam bis schnellBounce-Effekt
19 Animationsrad 000	⇔ 255	Animationseffekt
20 Animationsrad drehen	000 ⇔ 124125 ⇔ 130131 ⇔ 255	Im Uhrzeigersinn drehend, schnell bis langsamHaltGobo-Scroll im Gegenuhrzeigersinn, schnell bis langsam
21 Fokus 000	⇔ 255	0–100%
22 Zoomen 000	⇔ 255	0–100%
23 Prisma	000 ⇔ 004005 ⇔ 255	Keine FunktionPrismeneffekt
24 Rotierendes Prisma	000 ⇔ 127128 ⇔ 189190 ⇔ 193194 ⇔ 255	DrehpositionIm Uhrzeigersinn drehend, schnell bis langsamHaltGegen den Uhrzeigersinn drehen, langsam bis schnell
25 Prisma 2	000 ⇔ 004005 ⇔ 255	Keine FunktionPrismeneffekt
26 Rotierendes Prisma 2		000 ⇔ 127	Drehposition
		128 ⇔ 189	Im Uhrzeigersinn drehend, schnell bis langsam
		190 ⇔ 193	Halt
		194 ⇔ 255	Gegen den Uhrzeigersinn drehen, langsam bis schnell
27 Iris		000 ⇔ 063	0–100%
		064 ⇔ 127	Automatische Änderung, langsam bis schnell
		128 ⇔ 191	Langsam herauszoomen, schnell hineinzoomen
		192 ⇔ 255	Langsam zoomen, schnell verkleinern
28 Frost 1 000		⇔ 255	0–100%
29 Frost 2 000		⇔ 255	0–100%
30 CRI-Filter		000 ⇔ 004	Keine Funktion
		005 ⇔ 255	CRI-Filter
31 Steuerung		000 ⇔ 007	Keine Funktion
		008 ⇔ 015	Blackout Schwenken / Neigen
		016 ⇔ 023	Farbe Blackout
		024 ⇔ 031	Gobo-Blackout
		032 ⇔ 039	Schwenken / Neigen / Farbe Blackout
		040 ⇔ 047	Schwenken / Neigen / Gobo-Blackout
		048 ⇔ 055	Schwenken / Neigen / Farbe / Gobo-Blackout
		056 ⇔ 095	Keine Funktion
		096 ⇔ 103	Schwenken zurücksetzen
		104 ⇔ 111	Neigen zurücksetzen
		112 ⇔ 119	Farbe zurücksetzen
		120 ⇔ 127	Gobo zurücksetzen
		128 ⇔ 135	Keine Funktion
		136 ⇔ 143	Setzen Sie das Prisma zurück
		144 ⇔ 151	Alles zurückgesetzt
		152 ⇔ 159	Iris zurückgesetzt
		160 ⇔ 167	Frost zurückgesetzt
		168 ⇔ 175	Zoom zurücksetzen
		176 ⇔ 183	CMY zurücksetzen
		184 ⇔ 191	Lüfter mit niedriger Geschwindigkeit
		192 ⇔ 199	Lüfter volle Geschwindigkeit
		200 ⇔ 207	Automatischer Lüfter
		208 ⇔ 215	Keine Funktion
		216 ⇔ 220	Iris-Schnellmodus
		221 ⇔ 225	Iris im sanften Modus
		226 ⇔ 230	Schwenk- / Neigungswechsel
		231 ⇔ 235	Schwenken / Neigen auf
		236 ⇔ 240	Schwenken / Neigen ausschalten
		241 ⇔ 245	Keine Funktion
		246 ⇔ 250	Schwenk- / Neigungsmodus glatt
		251 ⇔ 255	Schwenk- / Neigungsmodus schnell

Address: Bruno-Bürgel-Str. 11

28759 Bremen

Email: [e-mail]

Germany Website: www.chauvetprofessional.eu

Voice: [phone]

Chauvet Mexico
