MANUAL DE USUARIO Maverick MK3 Spot Chauvet

La Guía de Referencia Rápida (GRR) del Maverick MK3 Spot contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB. Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

• NO abra este producto. No contiene piezas reparables por el usuario.
- NO mire a la fuente de luz cuando el producto esté encendido.
- CUIDADO: Se sabe que la luz parpadeante puede desencadenar ataques epilépticos. El usuario debe cumplir con la legislación local con respecto a la notificación del uso de estroboscopio.
- Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
- CUIDADO: La carcasa de este producto está caliente cuando las luces están en funcionamiento.
- Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
- NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
- Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
- USE un cable de seguridad cuando monte este producto en lo alto.
- NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo. (IP20)
• NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
- NO conecte este producto a un atenuador o reostato.
- Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Use SOLAMENTE los soportes de colgar/montar para mover este producto.
- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
- La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Cumplimiento de la FCC

Este dispositivo cumple la parte 15, parte B de las normas FCC. El funcionamiento está supeditado al cumplimiento de estas dos condiciones:

1. Este dispositivo no puede causar interferencias perjudiciales; y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan causar un funcionamiento no deseado.

Cualquier cambio o modificación que no haya sido expresamente autorizado por la parte responsable de conformidad puede anular la potestad del usuario para hacer funcionar el equipo.

Advertencia de exposición a RF para América del Norte y Australia

¡Advertencia! Este equipo cumple los límites FCC de exposición a radiación establecidos para un entorno no controlado. Este equipo debe instalarse y manejarse con una distancia mínima de 20 cm entre el radiador y su cuerpo. Este transmisor no se debe situar junto a ninguna otra antena o transmisor ni hacerse funcionar en combinación con ellos.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va Incluido

• Maverick MK3 Spot • 2 soportes Omega con material de montaje
• Seetronic Powerkon IP65 cable de alimentación
  • Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que.uede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro	Marrón Amarillo/Latón
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo Verde/Amarillo		Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Sustitución del Fusible

1. Desconecte este producto de la alimentacion
2. Utilizando un destornillador plano, desatornille la tapa del portafusibles de la carcasa.
3. Quite el fusible fundido del portafusibles y sustitúyalo con uno nuevo del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Enlace DMX

El Maverick MK3 Spot funcionará con un controlador DMX usando una conexión serie DMX de 5 o 3 pines. Hay un Manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El Maverick MK3 Spot usa una conexión de datos DMX normal para sus personalidades: 39Ch y 31Ch. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX.

Conexiones de señal

Puede enlazar el Maverick MK3 Spot a un controlador o software controlador usando una conexión DMX, una conexión Ethernet o ambas. Si está usando otros productos compatibles con Art-Net™ o sACN, el Maverick MK3 Spot puede controlar cada uno individualmente en una sola red. Consulte el Manual de usuario para obtener información sobre cómo conectar y configurar el producto para estas señales.

Conexión Art-Net™

Art-Net™ es un protocolo Ethernet que utiliza TCP/IP para transferir gran cantidad de datos DMX512 usando una conexión etherCON RJ45 sobre una red de gran tamaño. Hay disponible un documento sobre el protocolo Art-Net™ desde www.chauvetprofessional.com. Chauvet Professional recomienda la utilización de modo Unicast para mejores resultados. Art-Net™ diseñado y copyright por Artistic Licence Holdings Ltd.

Conexión sACN

También conocido como ANSI E1.31, el streaming ACN es un protocolo Ethernet que usa las capas y formato de Architecture for Control Networks (arquitectura para redes de control) para transportar datos DMX512 sobre IP o cualquier otra red compatible con ACN.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Maverick MK3 Spot admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps/

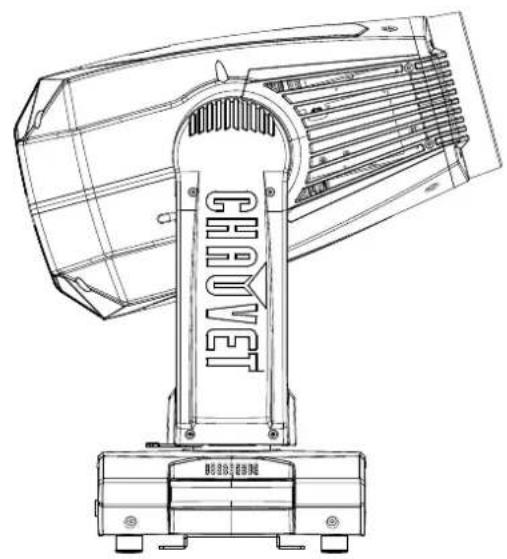

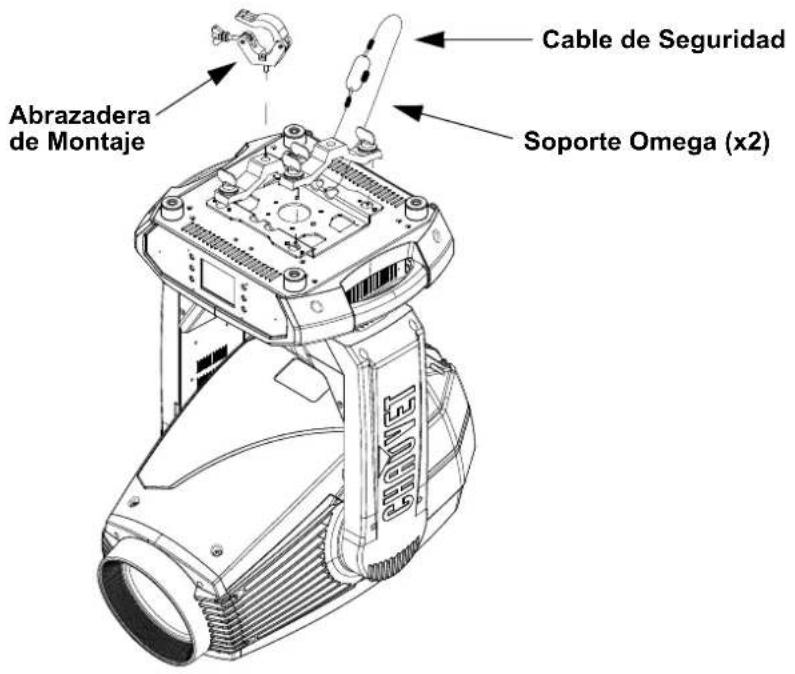

Diagrama de Montaje del Producto

Abrazadera de Montaje Cable de Seguridad Soporte Omega (x2)

Montaje en Altura

Descripción del Panel de Control

Botón Nombre Función
<↑>		Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
<≡>	Sale del menú o función actual
<↓>		Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función
<←>	Navega hacia la izquierda por la lista de menú
<←>		Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
<→>	Navega hacia la derecha por la lista de menú

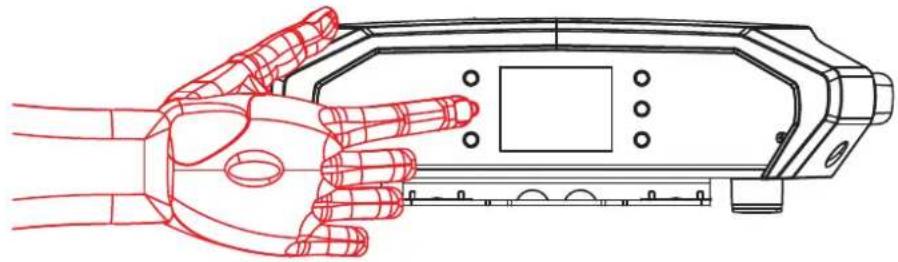

Pantalla alimentada con batería

Pulse y mantenga pulsado hasta que aparezca la pantalla de menú (aproximadamente 15 segundos).

Nivel principal	Niveles de Programación Descripción
Address 000-512 Configuración de red
Network Setup	IP Mode	Manual	Selección del modo IP DHCP
		Static
	Universe 000-255 Configurar el universo
	Ip 002.243.075.222 Configuracián de IP
	SubMask 255.000.000.000 Múscara de subred
Personality	DMX 31CH	YES	Escoger 31canales de DMX
		NO
	DMX 39CH	NO	Escoger 39 canales de DMX
		YES
Settings	Control Mode	DMX	Selección de senal
		WDMX
		ArtNet
		sACN
	Pan Reverse	NO	Invertir el movimiento panorámico
		YES
	Tilt Reverse	NO	Invertir la inclinación
		YES
	Screen Reverse	NO	Invertir la pantalla manual o automaticamente
		YES
		AUTO
	Pan Angle	540	Cambiar el angulo panoramico 360
		180
	Tilt Angle	270	Cambiar el angulo de inclinacion 180
		90
	BL. O. P/T Move	NO	Habilitar/deshabilitar el blackout XY
		YES
	BL. O. Color Move	NO	Habilitar/deshabilitar el blackout de color
		YES
	BL. O. Gobo Move	NO	Habilitar/deshabilitar el blackout de gobo
		YES
	Calibration	NO	Encender calibracion
		YES
	Touchscreen Lock	NO	Bloquear la pantalla
		YES
	Lock Screen	NO	Bloqueo de los botones y pantalla tactil PASSCODE: 0920
		YES
	Swap X/Y	NO	Intercambiar movimiento panorámico y de inclinación
		YES
	WDMX Reset	NO	Reiniciar DMX inalámbrico
		YES
	Backlight Timer	30S	Configura la retroiluminacion para que se apague transcurrido cierto tiempo
		1M
		5M
		ON
	Loss of Data	Hold	Configuracion de perdida de datos
		Close
	Fans	Auto	Cambiar el modo de velocidad del ventilador
		Full
		ECO

Nivel principal	Niveles de Programación Descripción
Settings (cont.)	Dimmer Curve	Linear		Configurar la curva del atenuador
		Square
		I Squa
		SCurve
	PWM Option	600Hz		Selecciona la frecuencia de emisión PWM
		1200Hz
		2000Hz
		4000Hz
		6000Hz
		25000Hz
	Preset Select	PRESET A		Opciones de menú preconfiguradas grabadas
		PRESET B
		PRESET C
	Preset Sync	NO Permite transferir las opciones de menú preconfiguradas grabadas a otros Maverick MK3 Spots de la cadena DMX
		YES
	Reset Function	Pan/Tilt	YES/NO	Restablecer las funciones individuales a los valores de fábrica
		Iris/Prism
		Color/CMY
		Gobo/GoboRotate
		Frost/Animation
		All
	Factory Settings	NO		Restablecer todas las funciones a los valores de fábrica
		YES
Test	Auto Test			Hacer una prueba automática del producto
	Manual Test	Pan	000-255	Comprobar individualmente cada función/canal
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Virtual Shaking
		Cyan
		Magenta
		Yellow
		CTO
		Color
		Gobo
		Gobo Rotate
		Gobo Index
		Gobo2
		Gobo3
		Gobo3 Rotate
		Gobo3 Index
		Animation
		Animation Rotate
Test (cont.)	Manual Test (cont.)	Focus	000-255	Comprobar individualmente cada función/canal
		Focus Fine
		Focus Auto
		Zoom
		Zoom Fine
		Prism
		Prism Rotate
		Prism2
		Prism2 Rotate
		Iris
		Frost
		Frost2
		CRI Filter
		CMY Macro
		CMY Macro Speed
		Special Function
Information	Fixture Information	Ver Versión actual
		Running Mode		Modo actual
		DMX Address
		Temperature Temperatura		actual
		Fixture Hours Horas activas actuales
		Ip Dirección IP actual
		SubMask Máscara de subred actual
		MAC Dirección MAC
	Fan Information	head Fan1 Speed		Ver configuracion de velocidad
		head Fan2 Speed
		head Fan3 Speed
		head Fan4 Speed
		head Fan5 Speed
		head Fan6 Speed
	Error Information	Aparecerá en la pantalla
	Channel Information	Frequency Hz		Estado del canal individual
		Pan	000-255
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Virtual Shaking
		Cyan
		Magenta
		Yellow
		CTO
		Color
		Gobo
		Gobo Rotate
		Gobo Index
		Gobo 2
		Gobo3
		Gobo3 Rotate
		Gobo3 Index
Nivel principal	Niveles de Programación			Descripción
Information (cont.)	Channel Information (cont.)	Focus	000–255	Estado del canal individual
		Focus Fine
		Focus Auto
		Zoom
		Zoom Fine
		Prism
		Prism Rotate
		Prism2
		Prism2 Rotate
		Iris
		Frost
		Frost2
		CRI Filter
		CMY Macro
		CMY Macro Speed
		Special Function

Valores DMX

Dmx Mode 39 CH

Canal	Función	Valor	Porcentaje/Configuración
1	Movimiento panorámico	000 ⇔ 255	0–100%
2	Movimiento panorámico fino	000 ⇔ 255	0–100%
3	Inclinación 000	⇔ 255	0–100%
4	Inclinación fina 000	⇔ 255	0–100%
5	Velocidad movimiento panorámico/ Inclinación	000 ⇔ 255	0–100%
6	Atenuador 000	⇔ 255	0–100%
7	Atenuador fino 000	⇔ 255	0–100%
8	Obturador	000 ⇔ 003	Cerrado
		004 ⇔ 007	Abierto
		008 ⇔ 076	Lento a rápido
		077 ⇔ 145	Efecto pulso de lento a rápido
		146 ⇔ 215	Efecto aleatorio de lento a rápido
		216 ⇔ 255	Abierto
9	Obturador virtual	000 ⇔ 001	Sin función
		002 ⇔ 128	Estroboscopio vibratorio, lento a rápido
		129 ⇔ 255	Hacer aparecer gradualmente/desaparecer, lento a rápido
10	Cian	000 ⇔ 255	0–100%
11	Magenta	000 ⇔ 255	0–100%
12	Amarillo 000	⇔ 255	0–100%
13	CTO 000	⇔ 255	0–100%
14	Rueda de color	000 ⇔ 007	Abierto
		008 ⇔ 015	Rojo
		016 ⇔ 023	Naranja
		024 ⇔ 031	Verde
		032 ⇔ 039	Amarillo
		040 ⇔ 047	Azul
		048 ⇔ 059	CTB 8000K
		060 ⇔ 187	Colores divididos
		188 ⇔ 219	Desplazamiento de color en sentido horario, rapido a lento
		220 ⇔ 223	Parada
		224 ⇔ 255	Desplazamiento de color en sentido antihorario, lento a rapido
15	Rueda de gobo giratorio 1	000 ⇔ 007008 ⇔ 015016 ⇔ 023024 ⇔ 031032 ⇔ 039040 ⇔ 047048 ⇔ 055056 ⇔ 063064 ⇔ 071072 ⇔ 079080 ⇔ 087088 ⇔ 095096 ⇔ 103104 ⇔ 111112 ⇔ 119120 ⇔ 127128 ⇔ 191192 ⇔ 255	AbiertoGobo 1 (Veleros)Gobo 2 (Punto radial)Gobo 3 (Cuchilla de corte)Gobo 4 (Tornillos)Gobo 5 (Mampara de ducha)Gobo 6 (Nubes balisticas)Gobo 7 (Cuatro ojos)Gobo 7 vibrandoGobo 6 vibrandoGobo 5 vibrandoGobo 4 vibrandoGobo 3 vibrandoGobo 2 vibrandoGobo 1 vibrandoAbiertoDesplazamiento de gobo en sentido horario, rapido a lentoDesplazamiento de gobo en sentido antihorario, lento a rapido
16 Gobo giratorio 1		000 ⇔ 063064 ⇔ 145146 ⇔ 151152 ⇔ 231232 ⇔ 255	Índice de gobo giratorioGiro en el sentido horario, rápido a lentoParadaGiro en el sentido anti-horario, lento a rápido Efecto Rebote
17	Rueda de gobo 1 Índice de Incremento	000 ⇔ 255	0–100%
18	Rueda de gobo estática 2	000 ⇔ 005006 ⇔ 011012 ⇔ 017018 ⇔ 023024 ⇔ 029030 ⇔ 035036 ⇔ 041042 ⇔ 047048 ⇔ 053054 ⇔ 063064 ⇔ 069070 ⇔ 075076 ⇔ 081082 ⇔ 087088 ⇔ 093094 ⇔ 099100 ⇔ 105106 ⇔ 111112 ⇔ 117118 ⇔ 127128 ⇔ 191192 ⇔ 255	AbiertoGobo 1 (Haz de luz)Gobo 2 (Barras)Gobo 3 (Círculos)Gobo 4 (Romper)Gobo 5 (Puntos)Gobo 6 (Circuitos)Gobo 7 (Triangulos)Gobo 8 (Bosque)Gobo 9 (Arcoiris)Gobo 9 vibrandoGobo 8 vibrandoGobo 7 vibrandoGobo 6 vibrandoGobo 5 vibrandoGobo 4 vibrandoGobo 3 vibrandoGobo 2 vibrandoGobo 1 vibrandoAbiertoDesplazamiento de gobo en sentido horario, lento a rápidoDesplazamiento de gobo en sentido antihorario, lento a rápido
19	Rueda de gobo giratorio 3	000 ⇔ 007008 ⇔ 015016 ⇔ 023024 ⇔ 031032 ⇔ 039040 ⇔ 047048 ⇔ 055056 ⇔ 063064 ⇔ 071072 ⇔ 079080 ⇔ 087088 ⇔ 095096 ⇔ 103104 ⇔ 111112 ⇔ 119120 ⇔ 127128 ⇔ 191192 ⇔ 255	AbiertoGobo 1 (Espiral)Gobo 2 (Resúmenes)Gobo 3 (Pared de ladrillo)Gobo 4 (Ajedrez)Gobo 5 (Granny Sue)Gobo 6 (Tejer de color)Gobo 7 (Cuadrados índigo)Gobo 7 vibrandoGobo 6 vibrandoGobo 5 vibrandoGobo 4 vibrandoGobo 3 vibrandoGobo 2 vibrandoGobo 1 vibrandoAbiertoDesplazamiento de gobo en sentido horario, rápido a lentoDesplazamiento de gobo en sentido antihorario, lento a rápido
20 Gobo giratorio 3		000 ⇔ 063064 ⇔ 145146 ⇔ 151152 ⇔ 231232 ⇔ 255	Índice de gobo giratorioGiro en el sentido horario, rápido a lentoParadaGiro en el sentido anti-horario, lento a rápido Efecto Rebote
21	Rueda de gobo 3 Índice de Incremento	000 ⇔ 255	0–100%
22	Rueda de animacion	000 ⇔ 255	Efecto de animacion
23	Rueda de animación giratoria	000 ⇔ 124125 ⇔ 130131 ⇔ 255	Giro en el sentido horario, rápido a lentoParadaGiro en el sentido anti-horario, lento a rápido
24 Foco 000		⇔ 255	0–100%
25 Foco fino 000		⇔ 255	0–100%
26 Autofoco		000 ⇔ 010011 ⇔ 030031 ⇔ 050051 ⇔ 070071 ⇔ 090091 ⇔ 110111 ⇔ 130131 ⇔ 150151 ⇔ 170171 ⇔ 190191 ⇔ 210211 ⇔ 255	Sin función0–5 m6 m7 m8 m9 m10 m12.5 m15 m17.5 m20–60 mDetectar automáticamente la distancia
27 Zoom 000		⇔ 255	0–100%
28 Zoom fino 000		⇔ 255	0–100%
29 Prisma		000 ⇔ 004005 ⇔ 255	Sin funciónEfecto de prisma
30 Girar prisma		000 ⇔ 127128 ⇔ 189190 ⇔ 193194 ⇔ 255	Posicion de giroGiro en el sentido horario, lento a rápidoParadaGiro en sentido antihorario, rápido a lento
31 Prisma 2		000 ⇔ 004005 ⇔ 255	Sin funciónEfecto de prisma 2
32 Girar prisma 2		000 ⇔ 127128 ⇔ 189190 ⇔ 193194 ⇔ 255	Posicion de giroGiro en el sentido horario, lento a rápidoParadaGiro en sentido antihorario, rápido a lento
33 Iris		000 ⇔ 063064 ⇔ 127128 ⇔ 191192 ⇔ 255	0–100%Cambio automático (lento a rápido) Disminuir zoom lento,Aumentar zoom rápido (lento a rápido)Aumentar zoom lento, disminuir zoom rápido (lento a rápido)
34	Escarcha 1	000 ⇔ 255	0–100%
35	Escarcha 2	000 ⇔ 255	0–100%
36 Filtro CRI		000 ⇔ 004005 ⇔ 255	Sin funciónFiltro CRI
37 Macro CMY		000 ⇔ 009010 ⇔ 255	Sin funciónCMY macro
38	Velocidad de macro CMY	000 ⇔ 255	100%-0
39 Control		000 ⇔ 007008 ⇔ 015016 ⇔ 023024 ⇔ 031032 ⇔ 039040 ⇔ 047048 ⇔ 055056 ⇔ 095096 ⇔ 103104 ⇔ 111112 ⇔ 119120 ⇔ 127128 ⇔ 135136 ⇔ 143144 ⇔ 151152 ⇔ 159160 ⇔ 167168 ⇔ 175176 ⇔ 183184 ⇔ 191192 ⇔ 199200 ⇔ 207208 ⇔ 215216 ⇔ 220221 ⇔ 225226 ⇔ 230231 ⇔ 235236 ⇔ 240241 ⇔ 245246 ⇔ 250251 ⇔ 255	Sin funciónBlackout XYBlackout CBlackout GBlackout XYCBlackout XYGBlackout XYCGSin funciónRestablecer XRestablecer YRestablecer colorRestablecer goboSin funciónRestablecer prismaSin funciónRestablecerRestablecer irisRestablecer difusorRestablecer zoomRestablecer CMYVelocidad de ventilador lentaVelocidad de ventilador máximaVentilador automáticoSin funciónModo iris rapidoModo iris suaveIntercambio XY activadoIntercambio XY desactivadoSin funcionModo XY suaveModo XY rapido

Dmx Mode 31 CH

Canal	Función	Valor	Porcentaje/Configuración
1	Movimiento panorámico	000 ⇔ 255	0–100%
2	Movimiento panorámico fino	000 ⇔ 255	0–100%
3 Inclinación 000		⇔ 255	0–100%
4 Inclinación fina 000		⇔ 255	0–100%
5	Velocidad movimiento panorámico/ Inclinación	000 ⇔ 255	0–100%
6 Atenuador 000		⇔ 255	0–100%
7 Obturador		000 ⇔ 003	Cerrado
		004 ⇔ 007	Abierto
		008 ⇔ 076	Lento a rápido
		077 ⇔ 145	Efecto pulso de lento a rápido
		146 ⇔ 215	Efecto aleatorio de lento a rápido
		216 ⇔ 255	Abierto
8 Obturador virtual		000 ⇔ 001	Sin función
		002 ⇔ 128	Estroboscopio vibratorio, lento a rápido
		129 ⇔ 255	Hacer aparecer gradualmente/desaparecer, lento a rápido
9	Cian	000 ⇔ 255	0–100%
10 Magenta	000	⇔ 255	0–100%
11 Amarillo	000	⇔ 255	0–100%
12	CTO	000 ⇔ 255	0–100%
13 Rueda de color		000 ⇔ 007	Abierto
		008 ⇔ 015	Rojo
		016 ⇔ 023	Naranja
		024 ⇔ 031	Verde
		032 ⇔ 039	Amarillo
		040 ⇔ 047	Azul
		048 ⇔ 059	CTB 8000K
		060 ⇔ 187	Colores divididos
		188 ⇔ 219	Desplazamiento de color en sentido horario, rapido a lento
		220 ⇔ 223	Parada
		224 ⇔ 255	Desplazamiento de color en sentido antihorario, lento a rapido
14 Rueda de gobo 1		000 ⇔ 007	Abierto
		008 ⇔ 015	Gobo 1 (Veleros)
		016 ⇔ 023	Gobo 2 (Punto radial)
		024 ⇔ 031	Gobo 3 (Cuchilla de corte)
		032 ⇔ 039	Gobo 4 (Tornillos)
		040 ⇔ 047	Gobo 5 (Mampara de ducha)
		048 ⇔ 055	Gobo 6 (Nubes balisticas)
		056 ⇔ 063	Gobo 7 (Cuatro ojos)
		064 ⇔ 071	Gobo 7 vibrando
		072 ⇔ 079	Gobo 6 vibrando
		080 ⇔ 087	Gobo 5 vibrando
		088 ⇔ 095	Gobo 4 vibrando
		096 ⇔ 103	Gobo 3 vibrando
		104 ⇔ 111	Gobo 2 vibrando
		112 ⇔ 119	Gobo 1 vibrando
		120 ⇔ 127	Abierto
		128 ⇔ 191	Desplazamiento de gobo en sentido horario, rapido a lento
		192 ⇔ 255	Desplazamiento de gobo en sentido antihorario, lento a rapido
15 Gobo giratorio 1		000 ⇔ 063	Índice de gobo giratorio
		064 ⇔ 145	Giro en el sentido horario, lento a rápido
		146 ⇔ 149	Parada
		150 ⇔ 231	Giro en el sentido anti-horario, lento a rápido
		232 ⇔ 255	Rebote
16	Rueda de gobo estática 2	000 ⇔ 005	Abierto
		006 ⇔ 011	Gobo 1 (Haz de luz)
		012 ⇔ 017	Gobo 2 (Barras)
		018 ⇔ 023	Gobo 3 (Círculos)
		024 ⇔ 029	Gobo 4 (Romper)
		030 ⇔ 035	Gobo 5 (Puntos)
		036 ⇔ 041	Gobo 6 (Circuitos)
		042 ⇔ 047	Gobo 7 (Triangulos)
		048 ⇔ 053	Gobo 8 (Bosque)
		054 ⇔ 063	Gobo 9 (Arcoiris)
		064 ⇔ 069	Gobo 9 vibrando
		070 ⇔ 075	Gobo 8 vibrando
		076 ⇔ 081	Gobo 7 vibrando
		082 ⇔ 087	Gobo 6 vibrando
		088 ⇔ 093	Gobo 5 vibrando
		094 ⇔ 099	Gobo 4 vibrando
		100 ⇔ 105	Gobo 3 vibrando
		106 ⇔ 111	Gobo 2 vibrando
		112 ⇔ 117	Gobo 1 vibrando
		118 ⇔ 127	Abierto
		128 ⇔ 191	Desplazamiento de gobo en sentido horario, lento a rápido
		192 ⇔ 255	Desplazamiento de gobo en sentido antihorario, lento a rápido
17	Rueda de gobo giratorio 3	000 ⇔ 007008 ⇔ 015016 ⇔ 023024 ⇔ 031032 ⇔ 039040 ⇔ 047048 ⇔ 055056 ⇔ 063064 ⇔ 071072 ⇔ 079080 ⇔ 087088 ⇔ 095096 ⇔ 103104 ⇔ 111112 ⇔ 119120 ⇔ 127128 ⇔ 191192 ⇔ 255	AbiertoGobo 1 (Espiral)Gobo 2 (Resúmenes)Gobo 3 (Pared de ladrillo)Gobo 4 (Ajedrez)Gobo 5 (Granny Sue)Gobo 6 (Tejer de color)Gobo 7 (Cuadrados índigo)Gobo 7 vibrandoGobo 6 vibrandoGobo 5 vibrandoGobo 4 vibrandoGobo 3 vibrandoGobo 2 vibrandoGobo 1 vibrandoAbiertoDesplazamiento de gobo en sentido horario, rapido a lentoDesplazamiento de gobo en sentido antihorario, lento a rápido
18 Gobo giratorio 3		000 ⇔ 063064 ⇔ 145146 ⇔ 149150 ⇔ 231232 ⇔ 255	Índice de gobo giratorioGiro en el sentido horario, lento a rápidoParadaGiro en el sentido anti-horario, lento a rápidoRebote
19	Rueda de animacion	000 ⇔ 255	Efecto de animacion
20	Rueda de animación giratoria	000 ⇔ 124125 ⇔ 130131 ⇔ 255	Giro en el sentido horario, rápido a lentoParadaGiro en el sentido anti-horario, lento a rápido
21 Foco 000		⇔ 255 0–100%
22 Zoom 000		⇔ 255 0–100%
23 Prisma		000 ⇔ 004005 ⇔ 255	Sin funciónEfecto de prisma
24 Girar prisma		000 ⇔ 127128 ⇔ 189190 ⇔ 193194 ⇔ 255	Posicion de giroGiro en el sentido horario, lento a rápidoParadaGiro en sentido antihorario, rápido a lento
25 Prisma 2		000 ⇔ 004005 ⇔ 255	Sin funciónEfecto de prisma
26 Girar prisma 2		000 ⇔ 127128 ⇔ 189190 ⇔ 193194 ⇔ 255	Posicion de giroGiro en el sentido horario, lento a rápidoParadaGiro en sentido antihorario, rápido a lento
27 Iris		000 ⇔ 063064 ⇔ 127128 ⇔ 191192 ⇔ 255	0–100%Cambio automático (lento a rápido)Disminuir zoom lento, aumentar zoom rápido (lento a rápido)Aumentar zoom lento, disminuir zoom rápido (lento a rápido)
28 Difusor 1 000		⇔ 255 0–100%
29 Difusor 2 000		⇔ 255 0–100%
30 Filtro CRI		000 ⇔ 004005 ⇔ 255	Sin funciónFiltro CRI
31 Control		000 ⇔ 007	Sin función
		008 ⇔ 015	Blackout XY
		016 ⇔ 023	Blackout C
		024 ⇔ 031	Blackout G
		032 ⇔ 039	Blackout XYC
		040 ⇔ 047	Blackout XYG
		048 ⇔ 055	Blackout XYCG
		056 ⇔ 095	Sin función
		096 ⇔ 103	Restablecer X
		104 ⇔ 111	Restablecer Y
		112 ⇔ 119	Restablecer color
		120 ⇔ 127	Restablecer gobo
		128 ⇔ 135	Sin función
		136 ⇔ 143	Restablecer prisma
		144 ⇔ 151	Sin función
		152 ⇔ 159	Restablecer
		160 ⇔ 167	Restablecer iris
		168 ⇔ 175	Restablecer difusor
		176 ⇔ 183	Restablecer zoom
		184 ⇔ 191	Restablecer CMY
		192 ⇔ 199	Velocidad de ventilador lenta
		200 ⇔ 207	Velocidad de ventilador máxima
		208 ⇔ 215	Ventilador automático
		216 ⇔ 220	Sin función
		221 ⇔ 225	Modo iris rapido
		226 ⇔ 230	Modo iris suave
		231 ⇔ 235	Intercambio XY activado
		236 ⇔ 240	Intercambio XY desactivado
		241 ⇔ 245	Sin funcion
		246 ⇔ 250	Modo XY suave
		251 ⇔ 255	Modo XY rapido

Address: Av. de las Partidas 34 - 3B

Lerma, Edo. de México, CP 52000
