GEBRUIKSAANWIJZING Maverick MK3 Spot Chauvet
Over deze handleiding
De Maverick MK3 Spot Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.
Disclaimer
De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.
BEPERKTE GARANTIE
GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN. Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.
Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration
Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.
Veiligheidsinstructies
- Open het product NIET. Het bevat geen te onderhouden onderdelen.
- KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
- LET OP: De knipperende lamp kan epileptische aanvallen opwekken. De gebruiker moet zich houden aan lokale wetgeving met betrekking tot melding van stroboscoopgebruik.
- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
- LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
- LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken. - Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product. - Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)
- Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
- Sluit dit product NIET aan op een dimmer of een regelweerstand.
- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
- Gebruik UITSLUITEND de montagebeugels of de hendels om dit product te dragen. Draag het product niet aan de bewegende kop.
- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
- De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.
FCC-naleving
Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:
- Dit apparaat mag geen schadelijke interferentie veroorzaken, en
- Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.
Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren.
RF-blootstellingswaarschuwing voor Noord-Amerika en Australië
Waarschuwing! Deze apparatuur voldoet aan de FCC-limieten voor blootstelling aan straling die zijn vastgesteld voor een ongecontroleerde omgeving. Deze apparatuur moet geplaatst en gebruikt worden met een minimale afstand van 20 cm tussen de radiator en uw lichaam. Deze zender mag niet op dezelfde locatie worden gebruikt als of geplaatst worden bij een andere antenne of zender.
Contact
Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.
Wat is inbegrepen
- Maverick MK3 Spot met verblindingscherm
- 2 Omegabeugels met bevestigingsapparatuur
- Seetronic Powerkon IP65 stroomsnoer
• Beknopte handleiding
AC-stroom
Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz. AC-stekker
| Aansluiting Snoer (VS) Snoer (Europa) Schroefkleur | ||
| AC Live Zwart Bruin Geel/messing | ||
| AC Neutraal Wit Blauw Zilver | ||
| AC Aarde Groen/geel Groen/geel | Groen | |

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
De zekering vervangen
- Ontkoppel dit product van de stroom.
- Gebruik een platkopschroevendraaier en schroef de kap van de zekeringshouder los van de behuizing.
- Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
- Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.
DMX-koppeling
De Maverick MK3 Spot kan met een DMX-controller werken met een 3- of 5-pins DMX seriële verbinding. Op www.chauvetprofessional.com. is een DMX basishandleiding verkrijgbaar.
DMX-aansluiting
De Maverick MK3 Spot gebruikt gebruikt een normale DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 39Ch en 31Ch. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.
Signaal-verbindingen
U kunt de Maverick MK3 Spot aansluiten op een controller of controllersoftware met behulp van een DMX-aansluiting, een ethernetverbinding of beide. Bij het gebruik van andere Art-Net™ of sACN-compatible producten met de Maverick MK3 Spot, kunt u deze individueel aansturen op een enkel netwerk. Zie de gebruikershandleiding voor meer informatie over het verbinden en configureren van het product voor deze signalen.
Art-Net™ aansluiting
Art-Net™ is een ethernet-protocol dat gebruikmaakt van TCP/IP dat over een groot netwerk grote hoeveelheden DMX512-gegevens verzendt met behulp van een etherCON RJ45-verbinding. Een Art-Net™-protocoldocument is te verkrijgen op www.chauvetprofessional.com. Chauvet Professional raadt het gebruik van unicast-modus voor het beste resultaat. Art-Net™ ontworpen en auteursrecht door Artistic Licence Holdings Ltd.
sACN aansluiting
Streaming-ACN staat ook wel bekend als ANSI E1.31 en is een ethernetprotocol dat de laag- en opmaakstructuur gebruikt van Architecture for Control Networks om DMX512-gegevens te transporteren over IP of een ander ACN compatibel netwerk.
RDM (apparaatbeheer op afstand)
Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Maverick MK3 Spot ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.
Montage
Lees alvorens dit product te monteren alle Veiligheidsinstructies. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/Montagediagram van het product


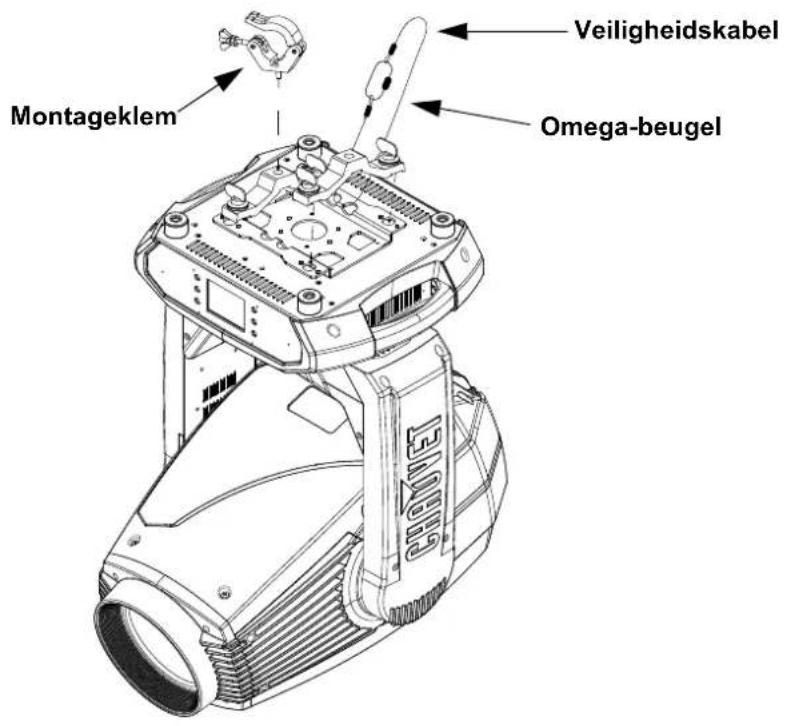

Veiligheidskabel Montageklem Omega-beugelMontage boven het hoofd


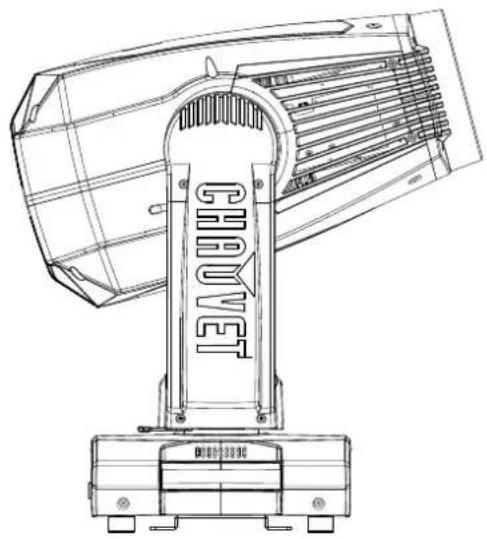

CHAVETPlaatsing op de vloer
Beschrijving bedieningspaneel
| Toets Name Functie | ||
| < ↑ > | Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie | |
| < ☐ > | Sluit het huidige menu of functie af | |
| < ↓ > | Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie | |
| < ◀ > | Navigeert naar links door de menulijst | |
| < ← > | Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie | |
| < ➔ > | Navigeert naar rechts door de menulijst | |
Batterij-aangedreven display

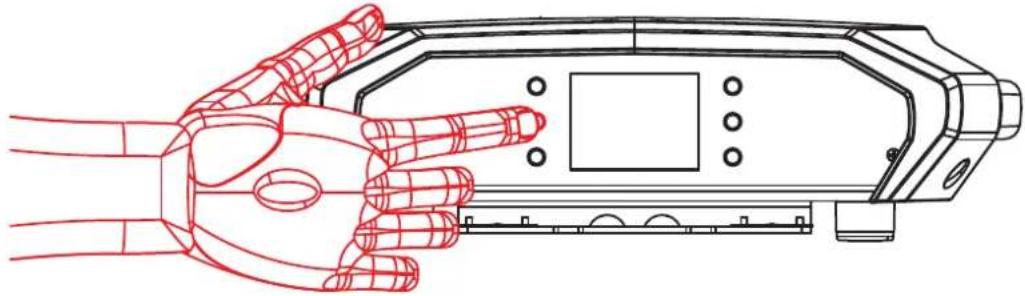

Ingedrukt houden totdat het menuscherm verschijnt (ongeveer 15 seconden).

| Hoofdniveau Programmeerniveaus Beschrijving | |||
| Address 000-512 Netwerkinstelling | |||
| Network Setup | IP Mode | Manual | Selectie van IP-modus DHCP |
| Static | |||
| Universe 000-255 Stel de Universe in | |||
| Ip 002.243.075.222 IP-instelling | |||
| SubMask 255.000.000.000 Subnetmasker | |||
| Personality | DMX 31CH | YES | Kies 31 DMX-kanalen |
| NO | |||
| DMX 39CH | NO | Kies 39 DMX-kanalen | |
| YES | |||
| Settings | Control Mode | DMX | Signaalselectie |
| WDMX | |||
| ArtNet | |||
| sACN | |||
| Pan Reverse | NO | De zwenking omkeren | |
| YES | |||
| Tilt Reverse | NO | Zwenking omkeren | |
| YES | |||
| Screen Reverse | NO | Het scherm handmatig of automatisch omdraaien | |
| YES | |||
| AUTO | |||
| Pan Angle | 540 | De zwenkhoek wijzigen 360 | |
| 180 | |||
| Tilt Angle | 270 | De kantelhoek wijzigen 180 | |
| 90 | |||
| BL. O. P/T Move | NO | XY-verduistering inschakelen/uitschakelen | |
| YES | |||
| BL. O. Color Move | NO | Kleurverduistering inschakelen/uitschakelen | |
| YES | |||
| BL. O. Gobo Move | NO | Goboverduistering inschakelen/uitschakelen | |
| YES | |||
| Calibration | NO | Kalibratie inschakelen | |
| YES | |||
| Touchscreen Lock | NO | Het aanraakscherm vergrendelen | |
| YES | |||
| Lock Screen | NO | Lock knoppen en aanraakscherm | |
| YES | |||
| Hoofdniveau Programmeerniveaus Beschrijving | ||||
| Setting (vervolg) | Swap X/Y | NO | De kanteling en zwenking omwisselen | |
| YES | ||||
| WDMX Reset | NO | De draadloze DMX resetten | ||
| YES | ||||
| Backlight Timer | 30S | Stel in dat de achtergrondverlichting zich na een bepaalde tijd uitschakelt | ||
| 1M | ||||
| 5M | ||||
| ON | ||||
| Loss of Data | Hold | Verlies van gegevensinstelling | ||
| Close | ||||
| Fans | Auto | De snelheidsmodus van de ventilator wijzigen | ||
| Full | ||||
| ECO | ||||
| Dimmer Curve | Linear | Stelt de dimcurve in | ||
| Square | ||||
| I Squa | ||||
| SCurve | ||||
| PWM Option | 600Hz | Selecteert de PWM-uitgangsfrequentie | ||
| 1200Hz | ||||
| 2000Hz | ||||
| 4000Hz | ||||
| 6000Hz | ||||
| 25000Hz | ||||
| Preset Select | PRESET A | OpgenoOpgenomen vooringestelde menuopties | ||
| PRESET B | ||||
| PRESET C | ||||
| Preset Sync | NO Zorgt ervoor dat opgenomen vooringestelde menuopties worden overgezet op andere Maverick MK3 Spot in de DMX-keten | |||
| YES | ||||
| Reset Function | Pan/Tilt | YES/NO | Selecteert de PWM-uitgangsfrequentie | |
| Iris/Prism | ||||
| Color/CMY | ||||
| Gobo/GoboRotate | ||||
| Frost/Animation | ||||
| All | ||||
| Factory Settings | NO | Alle functies resetten naar fabrieksinstellingen | ||
| YES | ||||
| Test | Auto Test Het product automatisch testen | |||
| Manual Test | Pan | 000–255 | Elke functie/elk kanaal individueel testen | |
| Pan Fine | ||||
| Tilt | ||||
| Tilt Fine | ||||
| P/T Speed | ||||
| Dimmer | ||||
| Dimmer Fine | ||||
| Shutter | ||||
| Virtual Shaking | ||||
| Cyan | ||||
| Magenta | ||||
| Yellow | ||||
| CTO | ||||
| Color | ||||
| Gobo | ||||
| Gobo Rotate | ||||
| Gobo Index | ||||
| Gobo2 | ||||
| Gobo3 | ||||
| Gobo3 Rotate | ||||
| Gobo3 Index | ||||
| Animation | ||||
| Animation Rotate | ||||
| Focus | ||||
| Focus Fine | ||||
| Focus Auto | ||||
| Zoom | ||||
| Zoom Fine | ||||
| Prism | ||||
| Prism Rotate | ||||
| Iris | ||||
| Frost | ||||
| Frost2 | ||||
| CRI Filter | ||||
| CMY Macro | ||||
| CMY Macro Speed | ||||
| Special Function | ||||
| Information | Fixture Information | Ver Huidige versie | ||
| Running Mode | Huidige modus | |||
| DMX Address | ||||
| Temperature Huidige temperatuur | ||||
| Fixture Hours Huidige actieve uren | ||||
| Ip Huidige IP-adres | ||||
| SubMask Huidige subnet mask | ||||
| MAC MAC-adres | ||||
| Fan Information | head Fan1 Speed | Toon snelheidsinstelling | ||
| head Fan2 Speed | ||||
| head Fan3 Speed | ||||
| head Fan4 Speed | ||||
| head Fan5 Speed | ||||
| head Fan6 Speed | ||||
| Error Information | Verschijnt op het scherm | |||
| Channel Information | Frequency Hz | Status van individueel kanaal | ||
| Pan | 000-255 | |||
| Pan Fine | ||||
| Tilt | ||||
| Tilt Fine | ||||
| P/T Speed | ||||
| Dimmer | ||||
| Dimmer Fine | ||||
| Shutter | ||||
| Virtual Shaking | ||||
| Cyan | ||||
| Magenta | ||||
| Yellow | ||||
| CTO | ||||
| Color | ||||
| Gobo | ||||
| Gobo Rotate | ||||
| Gobo Index | ||||
| Gobo2 | ||||
| Gobo3 | ||||
| Gobo3 Rotate | ||||
| Gobo3 Index | ||||
| Animation | ||||
| Animation Rotate | ||||
| Focus | ||||
| Focus Fine | ||||
| Focus Auto | ||||
| Zoom | ||||
| Zoom Fine | ||||
| Prism | ||||
| Prism Rotate | ||||
| Prism2 | ||||
| Prism2 Rotate | ||||
| Iris | ||||
| Frost | ||||
| Frost2 | ||||
| CRI Filter | ||||
| CMY Macro | ||||
| CMY Macro Speed | ||||
| Special Function | ||||
DMX-waarden
Dmx Mode 39 CH
| Kanaal Functie Waarde Percentage/instelling | |||
| 1 | Z w e | n ⇌ 255 0-100% n 000 | |
| 2 Fijn zwenken 000 | ⇔ 255 0-100% | ||
| 3 | K a n | t ⇌ 255 0-100% e n 000 | |
| 4 Fijn kantelen 000 | ⇔ 255 0-100% | ||
| 5 | Zwenk-/kantelsnelheid | 000 ⇌ 255 0-100% | |
| 6 | D i m | m ⇌ 255 0-100% 000 | |
| 7 Fijne Dimmer 000 | ⇔ 255 0-100% | ||
| 8 Sluiter | 000 ⇌ 003 | Gesloten | |
| 004 ⇌ 007 | Open | ||
| 008 ⇌ 076 | Langzaam tot snel | ||
| 077 ⇌ 145 | Pulseffect van langzaam tot snel | ||
| 146 ⇌ 215 | Willekeurig effect van langzaam tot snel | ||
| 216 ⇌ 255 | Gesloten | ||
| 9 Virtuele sluiter | 000 ⇌ 001 | Geen functie | |
| 002 ⇌ 128 | Stroboscoop trillen, snel naar langzaam | ||
| 129 ⇌ 255 | Vervagen in / verdwijnen, snel naar langzaam | ||
| 10 Cyaan 000 | ⇔ 255 0-100% | ||
| 11 Magenta | 000 ⇌ 255 0-100% | ||
| 12 Geel 000 | ⇔ 255 0-100% | ||
| 13 CTO 000 | ⇔ 255 0-100% | ||
| 14 Kleurenwiel | 000 ⇌ 007 | Open | |
| 008 ⇌ 015 | Rood | ||
| 016 ⇌ 023 | Oranje | ||
| 024 ⇌ 031 | Groen | ||
| 032 ⇌ 039 | Geel | ||
| 040 ⇌ 047 | Blauw | ||
| 048 ⇌ 059 | CTB 8000K | ||
| 060 ⇌ 187 | Gespleten kleuren | ||
| 188 ⇌ 219 | Kleurwijziging met de klok mee, snel tot langzaam | ||
| 220 ⇌ 223 | Stop | ||
| 224 ⇌ 255 | Kleurwijziging tegen de klok in, langzaam tot snel | ||
| 15 Roterend Gobowiel 1 | 000 ⇌ 007 | Open | |
| 008 ⇌ 015 | Gobo 1 (Zeilboten) | ||
| 016 ⇌ 023 | Gobo 2 (Radiale punt) | ||
| 024 ⇌ 031 | Gobo 3 (Grasmaaierblad) | ||
| 032 ⇌ 039 | Gobo 4 (Bouten) | ||
| 040 ⇌ 047 | Gobo 5 (Douche glas) | ||
| 048 ⇌ 055 | Gobo 6 (Ballistische wolken) | ||
| 056 ⇌ 063 | Gobo 7 (Vier ogen) | ||
| 064 ⇌ 071 | Gobo 7 schudden | ||
| 072 ⇌ 079 | Gobo 6 schudden | ||
| 080 ⇌ 087 | Gobo 5 schudden | ||
| 088 ⇌ 095 | Gobo 4 schudden | ||
| 096 ⇌ 103 | Gobo 3 schudden | ||
| 104 ⇌ 111 | Gobo 2 schudden | ||
| 112 ⇌ 119 | Gobo 1 schudden | ||
| 120 ⇌ 127 | Open | ||
| 128 ⇌ 191 | Gobowijziging met de klok mee, snel tot langzaam | ||
| 192 ⇌ 255 | Gobowijziging tegen de klok in, langzaam tot snel | ||
| 16 Gobo roterend 1 | 000 ⇌ 063 | Roterende gobo index | |
| 064 ⇌ 145 | Roteren met de klok mee, langzaam tot snel | ||
| 146 ⇌ 149 | Stop | ||
| 150 ⇌ 231 | Tegen de klok in roteren, langzaam tot snel | ||
| 232 ⇌ 255 | Stuitereffect | ||
| 17 | Gobo-wiel 1oplopende index | 000 ⇌ 255 0-100% | |
| Kanaal | Functie | Waarde | Percentage/instelling |
| 18 Statisch Gobo-wiel 2 | 000 ⇌ 005 | Open | |
| 006 ⇌ 011 | Gobo 1 (Lichtstraal) | ||
| 012 ⇌ 017 | Gobo 2 (Bars) | ||
| 018 ⇌ 023 | Gobo 3 (Cirkels) | ||
| 024 ⇌ 029 | Gobo 4 (Breken) | ||
| 030 ⇌ 035 | Gobo 5 (Dots) | ||
| 036 ⇌ 041 | Gobo 6 (Circuits) | ||
| 042 ⇌ 047 | Gobo 7 (Driehoeken) | ||
| 048 ⇌ 053 | Gobo 8 (Bos) | ||
| 054 ⇌ 063 | Gobo 9 (Rainbows) | ||
| 064 ⇌ 069 | Gobo 9 schudden | ||
| 070 ⇌ 075 | Gobo 8 schudden | ||
| 076 ⇌ 081 | Gobo 7 schudden | ||
| 082 ⇌ 087 | Gobo 6 schudden | ||
| 088 ⇌ 093 | Gobo 5 schudden | ||
| 094 ⇌ 099 | Gobo 4 schudden | ||
| 100 ⇌ 105 | Gobo 3 schudden | ||
| 106 ⇌ 111 | Gobo 2 schudden | ||
| 112 ⇌ 117 | Gobo 1 schudden | ||
| 118 ⇌ 127 | Open | ||
| 128 ⇌ 191 | Gobowijziging met de klok mee, snel tot langzaam | ||
| 192 ⇌ 255 | Gobowijziging tegen de klok in, langzaam tot snel | ||
| 19 Roterend Gobowiel 3 | 000 ⇌ 007 | Open | |
| 008 ⇌ 015 | Gobo 1 (Spiraal) | ||
| 016 ⇌ 023 | Gobo 2 (Abstracts) | ||
| 024 ⇌ 031 | Gobo 3 (Stenen muur) | ||
| 032 ⇌ 039 | Gobo 4 (Schaak) | ||
| 040 ⇌ 047 | Gobo 5 (Granny Sue) | ||
| 048 ⇌ 055 | Gobo 6 (Kleur weven) | ||
| 056 ⇌ 063 | Gobo 7 (Indigo vierkanten) | ||
| 064 ⇌ 071 | Gobo 7 schudden | ||
| 072 ⇌ 079 | Gobo 6 schudden | ||
| 080 ⇌ 087 | Gobo 5 schudden | ||
| 088 ⇌ 095 | Gobo 4 schudden | ||
| 096 ⇌ 103 | Gobo 3 schudden | ||
| 104 ⇌ 111 | Gobo 2 schudden | ||
| 112 ⇌ 119 | Gobo 1 schudden | ||
| 120 ⇌ 127 | Open | ||
| 128 ⇌ 191 | Gobowijziging met de klok mee, snel tot langzaam | ||
| 192 ⇌ 255 | Gobowijziging tegen de klok in, langzaam tot snel | ||
| 20 Gobo roterend 3 | 000 ⇌ 063 | Roterende gobo index | |
| 064 ⇌ 145 | Roteren met de klok mee, langzaam tot snel | ||
| 146 ⇌ 149 | Stop | ||
| 150 ⇌ 231 | Tegen de klok in roteren, langzaam tot snel | ||
| 232 ⇌ 255 | Stuitereffect | ||
| 21 | Gobo-wiel 3 oplopende index | 000 ⇌ 255 | -100% |
| 22 Animatiewiel 000 | ⇔ 255 | -100% | |
| 23 | Roterend animatiewiel | 000 ⇌ 124 | Roteren met de klok mee, langzaam tot snel |
| 125 ⇌ 130 | Stop | ||
| 131 ⇌ 255 | Tegen de klok in roteren, langzaam tot snel | ||
| 24 Focus 000 | ⇔ 255 | -100% | |
| 25 Fijne Focus 000 | ⇔ 255 | -100% | |
| 26 Auto Focus | 000 ⇌ 010 | Geen functie | |
| 011 ⇌ 030 | 0-5 m | ||
| 031 ⇌ 050 | 6 m | ||
| 051 ⇌ 070 | 7 m | ||
| 071 ⇌ 090 | 8 m | ||
| 091 ⇌ 110 | 9 m | ||
| 111 ⇌ 130 | 10 m | ||
| 131 ⇌ 150 | 12,5 m | ||
| 151 ⇌ 170 | 15 m | ||
| 171 ⇌ 190 | 17,5 m | ||
| 191 ⇌ 210 | 20-60 m | ||
| 211 ⇌ 255 | Automatische detectie afstand | ||
| 27 Zoom 000 | 255 0–100% | ||
| 28 Fijne Zoom 000 | 255 0–100% | ||
| 29 Prisma | 000 004005 255 | Geen functiePrismaEffect | |
| 30 Prisma roteren | 000 127128 189190 193194 255 | Roterende positieRoteren met de klok mee, langzaam tot snelStopRoteren tegen de klok in, snel tot langzaam | |
| 31 Prisma 2 | 000 004005 255 | Geen functiePrismaEffect | |
| 32 | Prisma roteren 2 | 000 127128 189190 193194 255 | Roterende positieRoteren met de klok mee, langzaam tot snelStopRoteren tegen de klok in, snel tot langzaam |
| Iris | 000 063064 127128 191192 255 | 0–100%Auto verandering, langzaam tot snelLangzaam inzoomen, snel uitzoomen (langzaam tot snel)Langzaam uitzoomen, snel inzoomen (langzaam tot snel) | |
| 34 Frost 1 000 | 255 0–100% | ||
| 35 Frost 2 000 | 255 0–100% | ||
| 36 CRI-filter | 000 004005 255 | Geen functieCRI-filter | |
| 37 CMY Macro | 000 009010 255 | Geen functieCMY macro | |
| 38 CMY macrosnelheid 000 | 255 100%–0 | ||
| 39 Regeling | 000 007008 015016 023024 031032 039040 047048 055056 095096 103104 111112 119120 127128 135136 143144 151152 159160 167168 175176 183184 191192 199200 207208 215216 220221 225226 230231 235236 240241 245246 250251 255 | Geen functieXY-verduisteringC-verduisteringG-verduisteringXYC-verduisteringXYG-verduisteringXYCG-verduisteringGeen functieX resetY resetKleurenresetReset goboGeen functiePrismaresetGeen functieReset alleIris resetResetten frostZoomherstelCMY resetVentilator lage snelheidVentilator volle snelheidVentilator autoGeen functieIris snelle modusIris soepele modusXY-wissel aanXY-wissel uitGeen functieXY-soepele modusXY-snelle modus | |
Dmx Mode 31 CH
| Kanaal Functie Waarde Percentage/instelling | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Z | w | e | n | 255 | 0 | -100% | n | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | F | i | j | n | 255 | 0 | -100% | w | e | n | k | e | n | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | K | a | n | t | 255 | 0 | -100% | e | n | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 Fijn kantelen 000 | 255 | 0 | -100% | 000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 Zwenk-/kantelsnelheid 000 | 255 | 0 | -100% | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 Dimmer 000 | 255 | 0 | -100% | 000 | 003 | Gesloten | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | S | I | u | i | 000 | 003 | Open | Langzaam tot snel | Pulseffect van langzaam tot snel | Willekeurig effect van langzaam tot snel | Open | Stroboscoop trillen, snel naar langzaam | Vervagen in / verdwijnen, snel naar langzaam | 9 Cyaan 000 | 255 | 0 | -100% | 10 | Magenta | 000 | 255 | 0 | -100% | 11 | Geel | 000 | 255 | 0 | -100% | 12 | CTO | 000 | 255 | 0 | -100% | 13 | Kleurenwiel | 000 | 007 | Open | Rood | Oranje | Groen | Geel | 016 | 023 | Gleel | Blauw | 024 | 031 | CTB 8000K | 032 | 039 | Gespleten kleuren | 040 | 047 | Gob 5 (Douche glas) | 048 | 059 | Kleurwijziging met de klok mee, snel tot langzaam | 060 | 187 | Stop | 188 | 219 | Kleurwijziging met de klok mee, snel tot langzaam | 220 | 223 | Kleurwijziging tegen de klok in, langzaam tot snel | 224 | 255 | Kleurwijziging tegen de klok in, langzaam tot snel | 14 | Roterend Gobowiel 1 | 000 | 007 | Open | Gobo 1 (Zeilboten) | 008 | 015 | Gobo 2 (Radiale punt) | 016 | 023 | Gobo 3 (Grasmaaierblad) | 024 | 031 | Gobo 4 (Bouten) | 032 | 039 | Gobo 5 (Douche glas) | 040 | 047 | Gobo 6 (Ballistische wolken) | 048 | 055 | Gobo 7 (Vier ogen) | 056 | 063 | Gobo 7 schudden | 064 | 071 | Gobo 6 schudden | 064 | 079 | Gobo 5 schudden | 064 | 079 | Gobo 4 schudden | 064 | 079 | Gobo 3 schudden | 064 | 103 | Gobo 2 schudden | 064 | 111 | Gobo 1 schudden | 064 | 119 | Gobo 1 schudden | 064 | 127 | Open | Gobowijziging met de klok mee, snel tot langzaam | 064 | 127 | Gobowijziging tegen de klok in, langzaam tot snel | 128 | 191 | Gobowijziging met de klok mee, snel tot langzaam | 128 | 191 | Gobowijziging tegen de klok in, langzaam tot snel | 192 | 255 | Gobowijziging tegen de klok in, langzaam tot snel | 192 | 255 | Gobowijziging tegen de klok in, langzaam tot snel | 192 | 255 | Gobowijziging tegen de klok in, langzaam tot snel | 192 | 255 | Gobowijziging tegen de klok in, langzaam tot snel | 192 | 255 | Gobowijziging tegen de klok in, langzaam tot snel | 192 | 255 | Gobowijziging tegen de klok mee, snel tot langzaam | 192 | 255 | Gobowijziging tegen de klok in, langzaam tot snel | 192 | 255 | Gobowijziging tegen de klok in, langzaam tot snel | 192 | Gobowijziging met de klok mee, snel tot langzaam | 192 | Gobowijziging tegen de klok in, langzaam tot snel | 192 | Gobowijziging tegen de klok in, langzaam tot snel | 192 | Gobowijziging tegen de klok in, langzaam tot snel | 192 | GobowijzigING met de klok mee, snel tot langzaam | 192 | GobowijzigING tegen de klok in, langzaam tot snel | 192 | GobowijzigING tegen de klok in, langzaam tot snel | 192 | GobowijzigING tegen de klok in, langzaam tot snel | 192 | Gobowijziging tegen de klok in, langzaam tot snel | 192 | GobowijzigING tegen de klok in, langzaam tot snel | 192 | GobowijzigING tegen de klok in, langzaam tot snel | 192 | 255 | Gobowijziging tegen de klok in, langzaam tot snel | 192 | 255 | Gobowijziging tegen de klok in, langzaam tot snel | 192 | 255 | Gobowijziging tegen de klok in, langzaam tot snel | 192 | 255 | Gobowijziging tegen de klok in, langzaum tot snel | 192 | 255 | Gobowijziging tegen de klok in, langzaum tot snel | 192 | 255 | Gobowijziging tegen de klok in, langzaum tot snel | 192 | 255 | Gobowijziging tegen de klok in, longzaam tot snel | 192 | 255 | Gobowijziging tegen de klok in, longzaam tot snel | 192 | 255 | Gobowijziging tegen de klok in, longzaam tot snel | 192 | 255 | Gobowijziging tegen de klok in, shortageal tot snel | 192 | 255 | Gobowijziging tegen de klok in, shortageal tot snel | 192 | 255 | Gobowijziging tegen de klok in, shortageal tot snel | 192 | 255 | Gobowijziging tegen de klok in, longzeal tot snel | 192 | 255 | Gobowijziging tegen de klok in, longzeal tot snel | 192 | 255 | Gobowijziging tegen de klok in, longzeal tot snel | 192 | 255 | Gobowijziging tegen de klok in shortageal tot snel | 192 | 255 | Gobowijziging tegen de klok in shortageal tot snel | 192 | 255 | Gobowijziging tegen de klok in shortageal tot snel | 192 | 255 | Gobowijziging tegen de klok in shortagea tot snel | 192 | 255 | Gobowijziging tegen de klok in shortagea tot snel | 192 | 255 | Gobowijziging tegen de klok in shortagea tot snel | 192 | 255 | Gobowijziging tegen de klok in shortagea to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a t to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a to be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton b ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a tons be a tons be a tons be a tons be a tons be a tons be a tons be a tons be a tons be a tons be a tons be a tons be a tons be a tons be a tons be a tons be a tons be a tons be a tons be a tons be a tons be a tons be a tons be a tons be a tons be a tons be a tons be a tons be a tons be a tons be a tons be a tons be a tons be a tons b ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be an ton be an ton be an ton be an ton be an ton be an ton be an ton be an ton be an ton be an ton be an ton be an ton be an ton be an ton be an ton be an ton be an ton be an ton be an ton be an ton be an ton be an ton be an ton be an ton be an ton be an ton be an ton be an ton be an ton be an ton be an ton be an ton be an ton be an tons be an tons be an tons be an tons be an tons be an tons be an tons be an tons be an tons be an tons be an tons be an tons be an tons be an tons be an tons be an tons be an tons be an tons be an tons be an tons be an tons be an tons be an tons be an tons be an tons be an tons be an tons be an tons be an tons be an tons be an tons be an tons be an tons be an tons b ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton be a ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton b ton | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kanaal | Functie | Waarde | Percentage/instelling |
| 16 Statisch Gobo-wiel 2 | 000 ⇔ 005 | Open | |
| 006 ⇔ 011 | Gobo 1 (Lichtstraal) | ||
| 012 ⇔ 017 | Gobo 2 (Bars) | ||
| 018 ⇔ 023 | Gobo 3 (Cirkels) | ||
| 024 ⇔ 029 | Gobo 4 (Breken) | ||
| 030 ⇔ 035 | Gobo 5 (Dots) | ||
| 036 ⇔ 041 | Gobo 6 (Circuits) | ||
| 042 ⇔ 047 | Gobo 7 (Driehoeken) | ||
| 048 ⇔ 053 | Gobo 8 (Bos) | ||
| 054 ⇔ 063 | Gobo 9 (Rainbows) | ||
| 064 ⇔ 069 | Gobo 9 schudden | ||
| 070 ⇔ 075 | Gobo 8 schudden | ||
| 076 ⇔ 081 | Gobo 7 schudden | ||
| 082 ⇔ 087 | Gobo 6 schudden | ||
| 088 ⇔ 093 | Gobo 5 schudden | ||
| 094 ⇔ 099 | Gobo 4 schudden | ||
| 100 ⇔ 105 | Gobo 3 schudden | ||
| 106 ⇔ 111 | Gobo 2 schudden | ||
| 112 ⇔ 117 | Gobo 1 schudden | ||
| 118 ⇔ 127 | Open | ||
| 128 ⇔ 191 | Gobowijziging met de klok mee, snel tot langzaam | ||
| 192 ⇔ 255 | Gobowijziging tegen de klok in, langzaam tot snel | ||
| 17 Roterend Gobowiel 3 | 000 ⇔ 007 | Open | |
| 008 ⇔ 015 | Gobo 1 (Spiraal) | ||
| 016 ⇔ 023 | Gobo 2 (Abstracts) | ||
| 024 ⇔ 031 | Gobo 3 (Stenen muur) | ||
| 032 ⇔ 039 | Gobo 4 (Schaak) | ||
| 040 ⇔ 047 | Gobo 5 (Granny Sue) | ||
| 048 ⇔ 055 | Gobo 6 (Kleur weven) | ||
| 056 ⇔ 063 | Gobo 7 (Indigo vierkanten) | ||
| 064 ⇔ 071 | Gobo 7 schudden | ||
| 072 ⇔ 079 | Gobo 6 schudden | ||
| 080 ⇔ 087 | Gobo 5 schudden | ||
| 088 ⇔ 095 | Gobo 4 schudden | ||
| 096 ⇔ 103 | Gobo 3 schudden | ||
| 104 ⇔ 111 | Gobo 2 schudden | ||
| 112 ⇔ 119 | Gobo 1 schudden | ||
| 120 ⇔ 127 | Open | ||
| 128 ⇔ 191 | Gobowijziging met de klok mee, snel tot langzaam | ||
| 192 ⇔ 255 | Gobowijziging tegen de klok in, langzaam tot snel | ||
| 18 Gobo roterend 3 | 000 ⇔ 063 | Roterende gobo index | |
| 064 ⇔ 145 | Roteren met de klok mee, langzaam tot snel | ||
| 146 ⇔ 149 | Stop | ||
| 150 ⇔ 231 | Tegen de klok in roteren, langzaam tot snel | ||
| 232 ⇔ 255 | Stuitereffect | ||
| 19 Animatiewiel 000 | ⇔ 255 | 0-100% | |
| 20 Roterend animatiewiel | 000 ⇔ 124 | Roteren met de klok mee, langzaam tot snel | |
| 125 ⇔ 130 | Stop | ||
| 131 ⇔ 255 | Tegen de klok in roteren, langzaam tot snel | ||
| 21 Focus 000 | ⇔ 255 | 0-100% | |
| 22 Zoom 000 | ⇔ 255 | 0-100% | |
| 23 Prisma | 000 ⇔ 004 | Geen functie | |
| 005 ⇔ 255 | PrismaEffect | ||
| 24 Prisma roteren | 000 ⇔ 127 | Roterende positie | |
| 128 ⇔ 189 | Roteren met de klok mee, langzaam tot snel | ||
| 190 ⇔ 193 | Stop | ||
| 194 ⇔ 255 | Roteren tegen de klok in, snel tot langzaam | ||
| 25 Prisma 2 | 000 ⇔ 004 | Geen functie | |
| 005 ⇔ 255 | PrismaEffect | ||
| 26 | Prisma roteren 2 | 000 ⇔ 127 | Roterende positie |
| 128 ⇔ 189 | Roteren met de klok mee, langzaam tot snel | ||
| 190 ⇔ 193 | Stop | ||
| 194 ⇔ 255 | Roteren tegen de klok in, snel tot langzaam | ||
| 27 Iris | 000 ⇔ 063064 ⇔ 127128 ⇔ 191192 ⇔ 255 | Groot tot kleinAuto verandering, langzaam tot snelLangzaam inzoomen, snel uitzoomen (langzaam tot snel)Langzaam uitzoomen, snel inzoomen (langzaam tot snel) | |
| 28 Frost 1 000 | ⇔ 255 0–100% | ||
| 29 Frost 2 000 | ⇔ 255 0–100% | ||
| 30 CRI-filter | 000 ⇔ 004005 ⇔ 255 | Geen functieCRI-filter | |
| 31 Regeling | 000 ⇔ 007008 ⇔ 015016 ⇔ 023024 ⇔ 031032 ⇔ 039040 ⇔ 047048 ⇔ 055056 ⇔ 095096 ⇔ 103104 ⇔ 111112 ⇔ 119120 ⇔ 127128 ⇔ 135136 ⇔ 143144 ⇔ 151152 ⇔ 159160 ⇔ 167168 ⇔ 175176 ⇔ 183184 ⇔ 191192 ⇔ 199200 ⇔ 207208 ⇔ 215216 ⇔ 220221 ⇔ 225226 ⇔ 230231 ⇔ 235236 ⇔ 240241 ⇔ 245246 ⇔ 250251 ⇔ 255 | Geen functieXY-verduisteringC-verduisteringG-verduisteringXYC-verduisteringXYG-verduisteringXYCG-verduisteringGeen functieX resetY resetKleurenresetReset goboGeen functiePrismaresetGeen functieReset alleIris resetResetten frostZoomherstelCMY resetVentilator lage snelheidVentilator volle snelheidVentilator autoGeen functieIris snelle modusIris soepele modusXY-wissel aanXY-wissel uitGeen functieXY-soepele modusXY-snelle modus | |
