MODE D'EMPLOI Rogue Outcast 2 Hybrid Chauvet

À Propos de ce Manuel

Le Manuel de Référence du Rogue Outcast 2 Hybrid (MdR) reprend des informations de base sur cet appareil notamment en matière de montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

• Le luminaire doit être placé de manière à ce qu'il ne soit pas possible de le regarder de manière fixe à une distance inférieure à 6,56 pi (2 m).
• Si le câble ou le cordon flexible externe de ce luminaire est endommagé, il doit être remplacé par un câble ou cordon spécial disponible exclusivement auprès du fabricant ou de son prestataire de service.
• La source lumineuse contenue dans ce luminaire ne peut être remplacée que par le fabricant ou son prestataire de service ou une personne suffisamment qualifiée.
• Ce luminaire est uniquement réservé à un usage professionnel.
  • N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
• Ne regardez PAS la source lumineuse lorsque l'appareil fonctionne.
• ATTENTION: le boîtier de cet appareil est brûlant lors du fonctionnement.
• Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.
• Ne laissez AUCUNE source inflammable dans un rayon de 20 cm de l'appareil lorsque celui-ci fonctionne.
• Attention : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
• Ne convient pas aux installations permanentes en extérieur sur des sites sujets à des conditions environnementales extrêmes. Cela inclut par exemple :
• Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.
• N'immergez PAS ce produit (IP 65). Un usage normal en extérieur est autorisé.
• N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.
• Ne connectez PAS cet appareil ni à un gradateur ni à un rhéostat.
• Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
• Transportez/Suspendez cet appareil UNIQUEMENT par le support de montage dont il est doté.
• En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
• La température ambiante maximale supportée par ce produit est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.
  • La température de démarrage minimale est de -20^ ( -4^ ). Ne pas démarrer l'appareil à des températures plus basses.
  • La température ambiante minimale est de -30°C (-22°F). Ne pas utiliser l'appareil à des températures plus basses.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Ce Qui est Inclus

• Rogue Outcast 2 Hybrid

- 2 fixations Omega avec matériel de montage

• Cordon d'alimentation Seetronic Powerkon IP65

• Manuel de Référence

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron	Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Raccordement DMX

Le Rogue Outcast 2 Hybrid fonctionnera avec une console DMX au moyen d'une connexion série DMX à 5 broches. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le Rogue Outcast 2 Hybrid utilise une connexion de données DMX standard pour ses personnalités DMX : 20CH et 25CH. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.

RDM (Gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Rogue Outcast 2 Hybrid supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Utilisez au moins deux points de fixation par appareil. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir notre gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

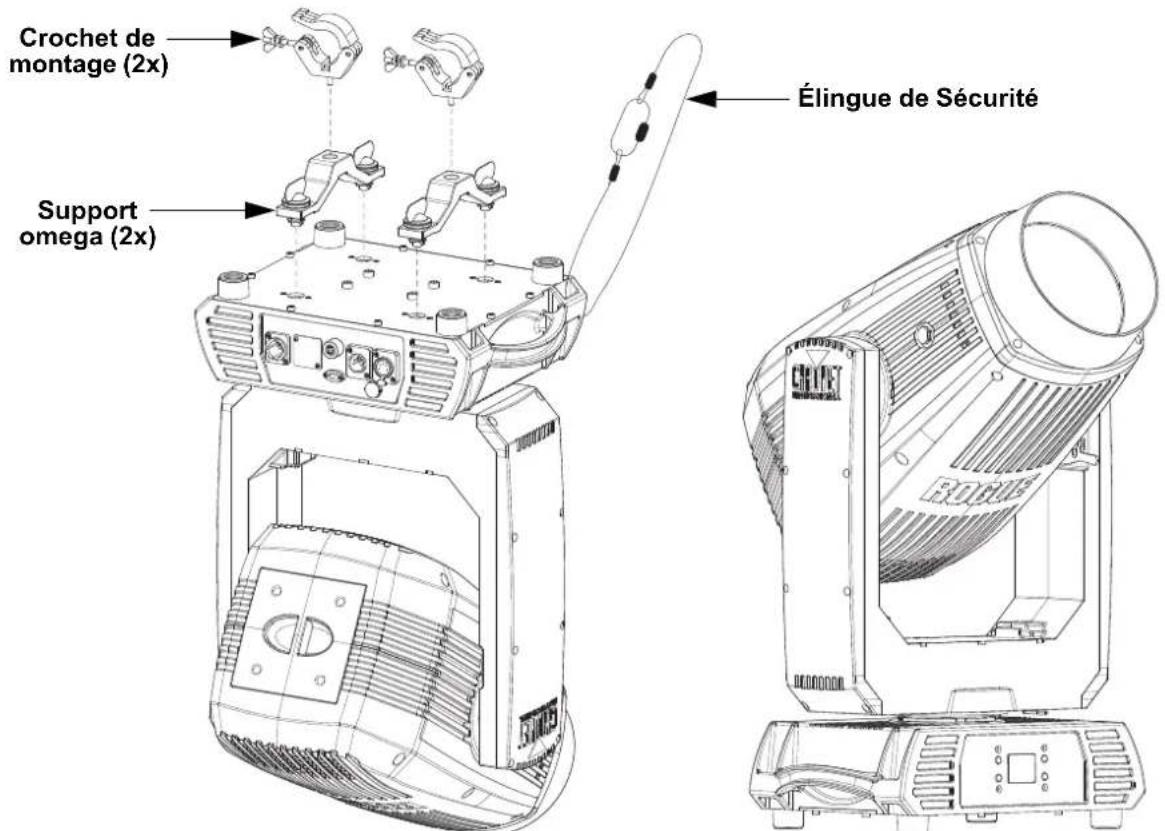

Schéma de Montage de l'Appareil

Crochet de montage (2x) Support omega (2x) Élingue de Sécurité

Montage en hauteur Montage en surface

Description du Tableau de Commandes

Bouton Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Parcourir les listes ou les menus vers le haut, ou dans une fonction augmenter les valeurs numériques
	Parcourir les listes ou les menus vers le bas, ou dans une fonction diminuer les valeurs numériques

Plan du Menu

Reportez-vous à la page du produit Rogue Outcast 2 Hybrid sur www.chauvetprofessional.com pour la dernière carte des menu.

Menu Principal	Niveaux de Programmation Description
Address 001-512 Définir l'adresse de départ
Run Mode	DMX	20CH		Définir la personnalité DMX
		25CH
	Auto Test			Teste toutes les fonctions automatiquement
	Manual Test	Pan	0-255	Contrôler et tester manuellement chaque paramètre depuis le panneau de commande
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Color
		Gobo2
		Gobo
		Gobo Rot
		Prism1
		Prism1 Rot
		Prism2
		Prism2 Rot
		Frost
		Beam Diffraction
		Focus
		Focus Fine
		Focus Auto
		Zoom
		Zoom Fine
		Special Function
Setup	Pan Reverse	NO Fonctionnement normal du pan
		YES Fonctionnement inversé du pan
	Tilt Reverse	NO Fonctionnement normal du tilt
		YES Fonctionnement inversé du tilt
	Screen Reverse	NO L'écran s'affiche à normal
		YES L'écran s'affiche à l'envers
	Pan Angle	540 Plage d'angle de pan : 540°
		360 Plage d'angle de pan : 360°
		180 Plage d'angle de pan : 180°
	Tilt Angle	260 Plage d'angle de tilt : 260°
		180 Plage d'angle de tilt : 180°
		090 Plage d'angle de tilt : 90°
Menu Principal	Niveaux de Programmation			Description
Setup (suite)	BL.O.P/T Move	NO		Activer/désactiver faire du noir pendant le pan/tilt
		YES
	BL.O.ColorMove	NO		Activer/désactiver faire du noir pendant le roue de couleur
		YES
	BL.O.GoboMove	NO		Activer/désactiver faire du noir pendant le roue de gobo
		YES
	Lamp Settings	On/Off	ON	Allume ou éteint l'unité
			OFF
		State/Power On	ON	Définit le statut de la lampe lors de la mise sous tension de l'unité
			OFF
		Off via DMX	NO	Éteint l'unité via le jeu d'orgues DMX
			YES
		On if DMX On	NO	La lampe s'allume quand le signal DMX est détecté
			YES
		Off if DMX Off	NO	La lampe s'éteint quand le signal DMX est perdu
			YES
		Ignition Delay	000-255	Sélectionne la temporisation entre le moment où l'appareil et la lampe s'allume
		Low Power Delay	000-255	Sélectionne la durée de le temporisation entre le moment où l'obturateur se ferme et la lampe se met en mode veille
		Reset Lamp Time	NO	Conserve la configuration de la minuterie de la lampe
			YES Réinitialise la minuterie de la lampe
	Maintenance Timer	Interval 010-250		Définit le nombre d'heures entre deux maintenances
		Remain Time	RESET	Affiche la minuterie de maintenance. Sélectionnez RESET pour réinitialiser.
			NO
	Backlight Timer	30S L'affichage s'éteint après 30 secondes
		1M L'affichage s'éteint après 1 minute
		5M L'affichage s'éteint après 5 minutes
		ON L'affichage reste allumé
	USB Update	NO		Mise à jour du micrologiciel par USB C
		YES
	Reset Function	Pan/Tilt	NO YES	Réinitialiser chaque fonction de manière individuelle ou toutes les fonctions à partir du démarrage
		Shutter/Prism
		Color
		Gobo
		Zoom/ Frost/ Focus
		All
	Factory Settings	NO		Réinitialisation aux paramètres par défaut d'usine
		YES
Sys Info	Ver V_Affiche la version du micrologiciel
	Running Mode _ Affiche le mode d'exécution actuel
	DMX Address _ Affiche l'adresse de départ actuelle
	Temperature _			Affiche la température actuelle en °C
	Lamp On Time _ Montre la lampe à l'heure
	Remain Time _			Affiche le temps d'entretien de la lampe
	Head Fan1-4 _			Affiche la vitesse des ventilateurs de tête 1 à 4
Menu Principal	Niveaux de Programmation		Description
Sys Info (suite)	Power __ W		Affiche la consommation d'énergie en watts
	Gravity __ Affiche l'orientation actuelle
	Head Fan5–10 __ __ __ __		Affiche la vitesse des ventilateurs de tête 5 à 10
	Base Fan1–2 __ __ __ __		Affiche la vitesse des ventilateurs de base 1 à 2
	UID __ __ __ ____ Affiche l'UID du produit

Valeurs DMX

20CH	25CH	Fonction Valeur Pourcentage/Configuration
1	1	Pan	000 ⇔ 255	0–100%
2	2	Pan fin	000 ⇔ 255	Contrôle fin (16 bits)
3	3	Tilt	000 ⇔ 255	0–100%
4	4	Tilt fin	000 ⇔ 255	Contrôle fin (16 bits)
5	5	Vitesse de pan/tilt	000 ⇔ 255	Rapide à lent
6	6	Gradateur	000 ⇔ 255	0–100%
-	7	Gradateur fin	000 ⇔ 255	Contrôle fin (16 bits)
7	8	Obturateur	000 ⇔ 007	Pas de fonction
			008 ⇔ 015	Ouvert
			016 ⇔ 131	Stroboscope synchronisé, lent à rapide
			132 ⇔ 167	Fermeture rapide, ouverture lente, lent à rapide
			168 ⇔ 203	Fermeture lente, ouverture rapide, lent à rapide
			204 ⇔ 239	Stroboscope de pulsation, lent à rapide
			240 ⇔ 250	Stroboscope aléatoire, lent à rapide
			251 ⇔ 255	Ouvert
8	9	Roue de couleurs	000 ⇔ 001	Ouvert
			002 ⇔ 005	Rouge
			006 ⇔ 009	Orange
			010 ⇔ 013	Cyan
			014 ⇔ 017	Vert clair
			018 ⇔ 021	Jaune clair
			022 ⇔ 025	Vert
			026 ⇔ 029	Magenta
			030 ⇔ 033	Bleu foncé
			034 ⇔ 037	Jaune foncé
			038 ⇔ 041	Bleu
			042 ⇔ 045	CTO 5600K
			046 ⇔ 049	CTO 6500K
			050 ⇔ 059	UV
			060 ⇔ 187	Index de couleurs
			188 ⇔ 219	Défilement couleur, rapide à lent
			220 ⇔ 223	Arrêt
			224 ⇔ 255	Défilement inverse de couleur, lent à rapide

20CH	25CH	Fonction Valeur Pourcentage/Configuration
			001 ⇔ 003 Ouvert
			004 ⇔ 006 Gobo 1
			007 ⇔ 009 Gobo 2
			010 ⇔ 012 Gobo 3
			013 ⇔ 015 Gobo 4
			016 ⇔ 018 Gobo 5
			019 ⇔ 021 Gobo 6
			022 ⇔ 024 Gobo 7
			025 ⇔ 027 Gobo 8
			028 ⇔ 030 Gobo 9
			031 ⇔ 033 Gobo 10
			034 ⇔ 036 Gobo 11
			037 ⇔ 039 Gobo 12
			040 ⇔ 042 Gobo 13
			043 ⇔ 045 Gobo 14
			046 ⇔ 048 Gobo 15
			049 ⇔ 055 Gobo 16
			056 ⇔ 059 Ouvert
9	10	Roue de gobo 1(voir Roues de gobo)	060 ⇔ 063 Tremblement gobo 1, lent à rapide
			064 ⇔ 067 Tremblement gobo 2, lent à rapide
			068 ⇔ 071 Tremblement gobo 3, lent à rapide
			072 ⇔ 075 Tremblement gobo 4, lent à rapide
			076 ⇔ 079 Tremblement gobo 5, lent à rapide
			080 ⇔ 083 Tremblement gobo 6, lent à rapide
			084 ⇔ 087 Tremblement gobo 7, lent à rapide
			088 ⇔ 091 Tremblement gobo 8, lent à rapide
			092 ⇔ 095 Tremblement gobo 9, lent à rapide
			096 ⇔ 099 Tremblement gobo 10, lent à rapide
			100 ⇔ 103 Tremblement gobo 11, lent à rapide
			104 ⇔ 107 Tremblement gobo 12, lent à rapide
			108 ⇔ 111 Tremblement gobo 13, lent à rapide
			112 ⇔ 115 Tremblement gobo 14, lent à rapide
			116 ⇔ 119 Tremblement gobo 15, lent à rapide
			120 ⇔ 123 Tremblement gobo 16, lent à rapide
			124 ⇔ 127 Ouvert
			128 ⇔ 189 Défilement de gobo, rapide à lent
			190 ⇔ 193 Arrêt
			194 ⇔ 255 Défilement inverse de gobo, lent à rapide

20CH	25CH	Fonction	Valeur	Pourcentage/Configuration
10 11		Roue de gobo 2(voir Roues de gobo)	000 Ouvert
			001 ⇔ 005	Ouvert (l'ouverture est réglée sur le mode Spot)
			006 ⇔ 011	Gobo 1
			012 ⇔ 017	Gobo 2
			018 ⇔ 023	Gobo 3
			024 ⇔ 029	Gobo 4
			030 ⇔ 035	Gobo 5
			036 ⇔ 041	Gobo 6
			042 ⇔ 047	Gobo 7
			048 ⇔ 053	Gobo 8
			054 ⇔ 063	Gobo 9
			064 ⇔ 069	Tremblement gobo 1, lent à rapide
			070 ⇔ 075	Tremblement gobo 2, lent à rapide
			076 ⇔ 081	Tremblement gobo 3, lent à rapide
			082 ⇔ 087	Tremblement gobo 4, lent à rapide
			088 ⇔ 093	Tremblement gobo 5, lent à rapide
			094 ⇔ 099	Tremblement gobo 6, lent à rapide
			100 ⇔ 105	Tremblement gobo 7, lent à rapide
			106 ⇔ 111	Tremblement gobo 8, lent à rapide
			112 ⇔ 117	Tremblement gobo 9, lent à rapide
			118 ⇔ 127	Ouvert (l'ouverture est réglée sur le mode Spot)
			128 ⇔ 191	Défilement de gobo, rapide à lent
			192 ⇔ 255	Défilement inverse de gobo, lent à rapide
11 12	Rotation de gobo 2		000 ⇔ 063	Index de gobo
			064 ⇔ 145	Rotation horaire, rapide à lent
			146 ⇔ 149	Arrêt
			150 ⇔ 231	Rotation antihoraire, lent à rapide
			232 ⇔ 255	Alternant rotation horaire/antihoraire, court au long
-	13	Rotation fin de gobo	000 ⇔ 255	Contrôle fin (16 bits)
12 14	Prisme 1		000 ⇔ 004	Pas de fonction
			005 ⇔ 255	Insertion de prisme
13 15	Rotation de prisme 1		000 ⇔ 127	Index de prisme
			128 ⇔ 189	Rotation horaire, rapide à lent
			190 ⇔ 193	Arrêt
			194 ⇔ 255	Rotation antihoraire, lent à rapide
14 16	Prisme 2		000 ⇔ 004	Pas de fonction
			005 ⇔ 255	Insertion de prisme
15 17	Rotation de prisme 2		000 ⇔ 127	Index de prisme
			128 ⇔ 189	Rotation horaire, rapide à lent
			190 ⇔ 193	Arrêt
			194 ⇔ 255	Rotation antihoraire, lent à rapide
16 18	Givre		000 ⇔ 004	Pas de fonction
			005 ⇔ 255	0–100%
17 19	Défraction de faisceau		000 ⇔ 003	Pas de fonction
			004 ⇔ 255	Activée
18 20	Focus	000 ⇔ 255 0–100%
-	21	Focus fin	000 ⇔ 255	Contrôle fin (16 bits)

20CH	25CH	Fonction Valeur Pourcentage/Configuration
-22	Focus	automatique	000 ⇔ 010	Pas de fonction
			011 ⇔ 255	Détecter automatiquement la distance
19 23	Zoom	000 ⇔ 255 0–100%
-	24	Zoom fine	000 ⇔ 255	Contrôle fin (16 bits)
20 25		Contrôle(3 secondes de pause)	000 ⇔ 069	Pas de fonction
			070 ⇔ 079	Noir général en pan/tilt
			080 ⇔ 089	Des activation du noir général en pan/tilt
			090 ⇔ 099	Noir général pendant déplacement roue de couleurs
			100 ⇔ 109	Désactivation du noir général de la roue de couleurs
			110 ⇔ 119	Noir général pendant déplacement roues de gobo
			120 ⇔ 129	Désactivation noir général pendant déplacement roues de gobo
			130 ⇔ 139	Lamp allumée
			140 ⇔ 149	Réinitialisation du panoramique/inclinaison
			150 ⇔ 159	Réinitialisation de la roue de couleurs
			160 ⇔ 169	Réinitialisation de la roue de gobos
			170 ⇔ 179	Réinitialisation de l'obturateur/du prisme
			180 ⇔ 189	Pas de fonction
			190 ⇔ 199	Réinitialisation du givre/focus/zoom
			200 ⇔ 209	Tout réinitialiser
			210 ⇔ 219	Noir général de toutes les fonctions pendant le pan/tilt
			220 ⇔ 229	Désactivation du noir général de toutes les fonctions pendant le pan/tilt
			230 ⇔ 239	Lampe éteinte
			240 ⇔ 255	Pas de fonction

Roues de gobo

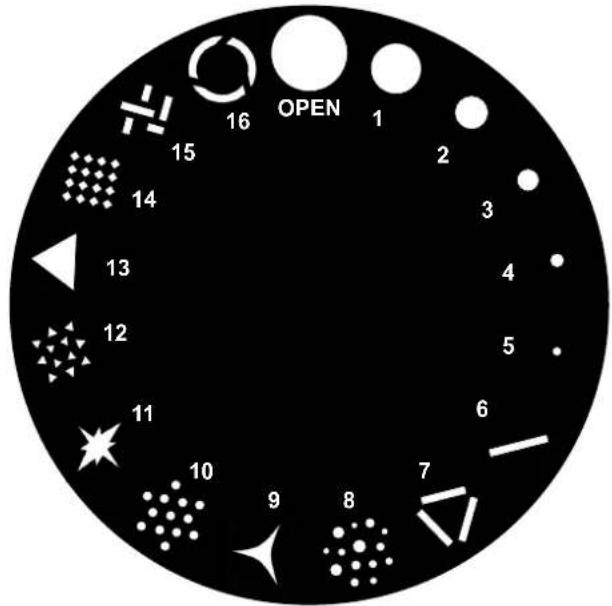

OPEN 15 16 2 3 4 5 6 7 8 9 10 11 12 13 14 15 2

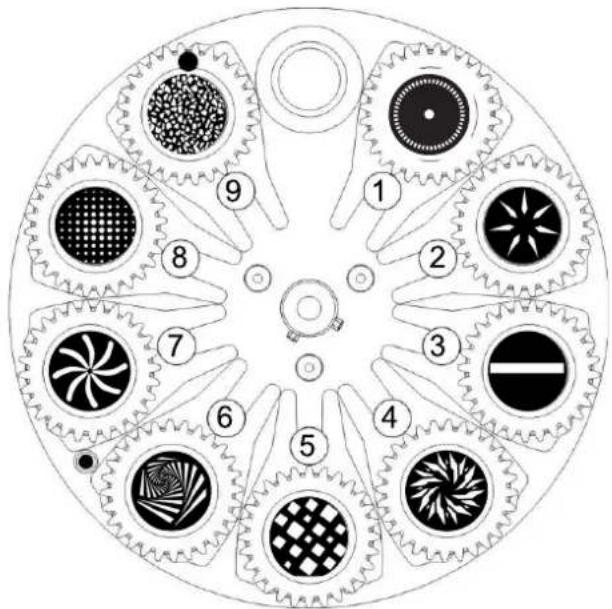

Roue de gobo 1
