GEBRUIKSAANWIJZING Rogue Outcast 2 Hybrid Chauvet

Over deze handleiding

De Rogue Outcast 2 Hybrid Beknopte Handleiding bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.comvoor meer informatie.

Disclaimer

De informatie en specificaties in deze beknopte handleiding kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

- De armatuur moet zodanig geplaatst worden dat langdurig staren in de armatuur op een afstand van minder dan 6,56 ft (2 m) voorkomen wordt.

- Als de externe flexibele kabel of het snoer van deze armatuur beschadigd is, moet deze worden vervangen door een speciaal snoer of een snoer dat uitsluitend beschikbaar is bij de fabrikant of zijn onderhoudsagent.

- De lichtbron die in deze armatuur omvat is mag alleen vervangen worden door de fabrikant, of diens onderhoudsagent of een soortgelijk erkend persoon.

- De armatuur is uitsluitend bedoeld voor professioneel gebruik.

- Open het product NIET. Het bevat geen te onderhouden onderdelen.

- KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.

- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

- LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is. Plaats geen ontvlambaar materiaal binnen 20 in (50 cm) van dit product als het in gebruik is of is aangesloten op het stopcontact.

- Monteer dit product op een plek met voldoende ventilatie, ten minste 20 cm van de aangrenzende oppervlakken.

- LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.

- GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.

- Dit product NIET onderdompelen (IP65). Tijdelijke gebruik buitenshuis is prima.

- Niet voor permanente buiteninstallatie in locaties met extreme weersomstandigheden.

- Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.

- Sluit dit product NIET aan op een dimmer of een regelweerstand.

- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

- Gebruik UITSLUITEND de montagebeugel of de hendel om dit product te dragen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

- De minimale opstarttemperatuur is -20^ C. Start het product niet op bij lagere temperaturen.

- De minimale omgevingstemperatuur is -30 °C. Gebruik het product niet bij lagere temperaturen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze beknopte handleiding voor contactinformatie.

Wat is inbegrepen

- Rogue Outcast 2 Hybrid

- Seetronic Powerkon IP65 stroomsnoer

- 2 Omegabeugels met bevestigingsapparatuur

• Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel Groen/geel Groen

Om slijtage te elimineren en zijn levensduur te verlengen wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

DMX-koppeling

De Rogue Outcast 2 Hybrid kan met een DMX-controller werken met een 5-pins DMX seriële verbinding. Op www.chauvetprofessional.com. is een DMX basishandleiding verkrijgbaar.

DMX-aansluiting

De Rogue Outcast 2 Hybrid gebruikt een 5-pins DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 20CH en 25CH. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

RDM (apparaatbeheer op afstand)

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Rogue Outcast 2 Hybrid ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten minste twee montagepunten per product. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps.

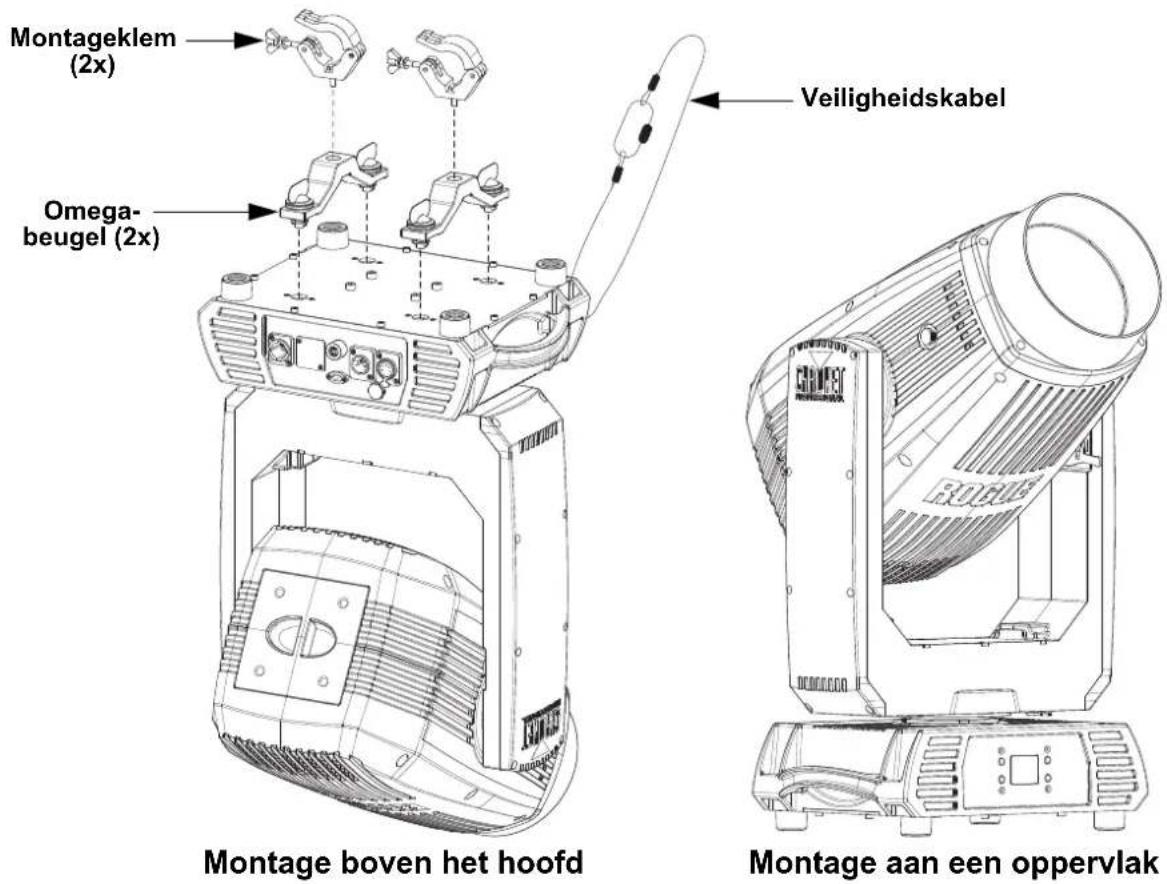

Montagediagram van het product

Montageklem (2x) Omega- beugel (2x) Veiligheidskabel Montage boven het hoofd Montage aan een oppervlak

Beschrijving bedieningspaneel

Knop Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Menumap

Raadpleeg de productpagina van Rogue Outcast 2 Hybrid op www.chauvetprofessional.com voor de nieuwste menukaart.

Hoofdniveau Programmeerniveaus Beschrijving
Address 001-512 Stelt het startadres in
Run Mode	DMX	20CH		Stelt de DMX persoonlijkheid in
		25CH
	Auto Test Test alle functies automatisch
	Manual Test	Pan	0-255	Test en regel alle instellingen handmatig via het bedieningspaneel
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Color
		Gobo2
		Gobo
		Gobo Rot
		Prism1
		Prism1 Rot
		Prism2
		Prism2 Rot
		Frost
		Beam Diffraction
		Focus
		Focus Fine
		Focus Auto
		Zoom
		Zoom Fine
		Special Function
Setup	Pan Reverse	NO Normale zwenkbediening
		YES Omgekeerde zwenkbediening
	Tilt Reverse	NO Normale kante bediening
		YES Omgekeerde kantelediening
	Screen Reverse	NO Display in normale orientatie
		YES Display in ondersteboven orientatie
	Pan Angle	540 540° zwenkhoekbereik
		360 360° zwenkhoekbereik
		180 180° zwenkhoekbereik
	Tilt Angle	260 260° kantehoekbereik
		180 180° kantehoekbereik
		090 90° kantehoekbereik
Hoofdniveau	Programmeerniveaus			Beschrijving
Setup (vervolg)	BL.O.P/T Move	NO		Activeer/deactiveer verduisteren tijdens kantelen/ zwenken
		YES
	BL.O. ColorMove	NO		Activeer/deactiveer verduisteren tijdens kleurenwiel beweegt
		YES
	BL.O. GoboMove	NO		Activeer/deactiveer verduisteren tijdens gobowielen beweegt
		YES
	Lamp Settings	On/Off	ON	Schakelt lamp aan/uit
			OFF
		State/Power On	ON	Definieert de lampstatus bij het inschakelen van het product
			OFF
		Off via DMX	NO	Schakelt het apparaat uit via de DMX-controller
			YES
		On if DMX On	NO	Schakelt de lamp aan wanneer het DMX-signaal is gedetecteerd
			YES
		Off if DMX Off	NO	Schakelt de lamp uit wanneer het DMX-signaal is verbroken
			YES
		Ignition Delay	000-255	Kiest de vertraginsduur tussen inschakeling van het product en inschakeling van de lamp
		Low Power Delay	000-255	Kiest de vertraginsduur wanneer de sluiter is gesloten en de lamp naar een toestand van laag vermogen gaar
		Reset Lamp Time	NO Laat de lamptijd ongewijzigd
			YES Reset de lamptijd naar 0
	Maintenance Timer	Interval 010	-250 Definieert a	antal uren tussen onderhoud
		Remain Time	RESET	Toont de onderhoudstimer. Selecteer RESET om te resetten.
			NO
	Backlight Timer	30S Beeldscherm schakelt uit na 30 seconden
		1M Beeldscherm schakelt uit na 1 minuut
		5M Beeldscherm schakelt uit na 5 minuten
		ON Beeldscherm blijft aan
	USB Update	NO		Firmware-bijwerken via USB-C
		YES
	Reset Function	Pan/Tilt	NO YES	Reset individuele functies of alle functies vanaf het opstarten
		Shutter/Prism
		Color
		Gobo
		Zoom/ Frost/ Focus
		All
	Factory Settings	NO		Reset naar standaard fabrieksinstellingen
		YES
Sys Info	Ver V_ Toont de firmwareversie
	Running Mode	____ Toont de huidige bedrijfsmodus
	DMX Address	____ Toont het huidige startadres
	Temperature	____		Toont de huidige temperatuur in °C
	Lamp On Time	____		Toont lamp op tijd
	Remain Time	____		Toont lamponderhoudstijd
	Head Fan1-4	____		Toont snelheid van hoofdventilator 1-4
	Power	____W		Toont stroomverbruik in watt
Hoofdniveau	Programmeerniveaus		Beschrijving
Sys Info (vervolg)	Gravity __	__ Toont huidige oriëntatie
	Head Fan5–10	______ Toont snelheid van hoofdventilator 5–10
	Base Fan1–2	______ Toont snelheid van basis ventilator 1–2
	UID __	______ Toont UID-informatie

DMX-waarden

20CH	25CH	Functie Waarde Percentage/Instelling
1	1	Zwenken	000 ⇔ 255	0–100%
2	2	Fijn zwenken	000 ⇔ 255	Fijne controle (16-bits)
3	3	Kantelen	000 ⇔ 255	0–100%
4	4	Fijn kantelen	000 ⇔ 255	Fijne controle (16-bits)
5	5	Zwenk-/kantelsnelheid	000 ⇔ 255	Snel tot langzaam
6	6	Dimmer	000 ⇔ 255	0–100%
-	7	Fijne dimmer	000 ⇔ 255	Fijne controle (16-bits)
7	8	Sluiter	000 ⇔ 007	Geen functie
			008 ⇔ 015	Open
			016 ⇔ 131	Gesynchroniseerde stroboscoop, langzaam tot snel
			132 ⇔ 167	Snel sluiten, langzaam open, langzaam tot snel
			168 ⇔ 203	Langzaam sluiten, snel open, langzaam tot snel
			204 ⇔ 239	Puls stroboscoop, langzaam tot snel
			240 ⇔ 250	Willekeurig stroboscoop, langzaam tot snel
			251 ⇔ 255	Open
8	9	Kleurenwiel	000 ⇔ 001	Open
			002 ⇔ 005	Rood
			006 ⇔ 009	Oranje
			010 ⇔ 013	Cyaan
			014 ⇔ 017	Lichtgroen
			018 ⇔ 021	Lichtgeel
			022 ⇔ 025	Groen
			026 ⇔ 029	Magenta
			030 ⇔ 033	Donkerblauw
			034 ⇔ 037	Donkergeel
			038 ⇔ 041	Blauw
			042 ⇔ 045	CTO 5600K
			046 ⇔ 049	CTO 6500K
			050 ⇔ 059	UV
			060 ⇔ 187	Gespleten kleuren
			188 ⇔ 219	Kleurwijziging met de klok mee, snel tot langzaam
			220 ⇔ 223	Stop
			224 ⇔ 255	Kleurwijziging tegen de klok in, langzaam tot snel
20CH	25CH	Functie	Waarde	Percentage/Instelling
9	10	Gobowiel 1(ZieGobowielen)	001 ⇔ 003Open004 ⇔ 006Gobo 1007 ⇔ 009Gobo 2010 ⇔ 012Gobo 3013 ⇔ 015Gobo 4016 ⇔ 018Gobo 5019 ⇔ 021Gobo 6022 ⇔ 024Gobo 7025 ⇔ 027Gobo 8028 ⇔ 030Gobo 9031 ⇔ 033Gobo 10034 ⇔ 036Gobo 11037 ⇔ 039Gobo 12040 ⇔ 042Gobo 13043 ⇔ 045Gobo 14046 ⇔ 048Gobo 15049 ⇔ 055Gobo 16056 ⇔ 059Open060 ⇔ 063Gobo 1 schudden, langzaam tot snel064 ⇔ 067Gobo 2 schudden, langzaam tot snel068 ⇔ 071Gobo 3 schudden, langzaam tot snel072 ⇔ 075Gobo 4 schudden, langzaam tot snel076 ⇔ 079Gobo 5 schudden, langzaam tot snel080 ⇔ 083Gobo 6 schudden, langzaam tot snel084 ⇔ 087Gobo 7 schudden, langzaam tot snel088 ⇔ 091Gobo 8 schudden, langzaam tot snel092 ⇔ 095Gobo 9 schudden, langzaam tot snel096 ⇔ 099Gobo 10 schudden, langzaam tot snel100 ⇔ 103Gobo 11 schudden, langzaam tot snel104 ⇔ 107Gobo 12 schudden, langzaam tot snel108 ⇔ 111Gobo 13 schudden, langzaam tot snel112 ⇔ 115Gobo 14 schudden, langzaam tot snel116 ⇔ 119Gobo 15 schudden, langzaam tot snel120 ⇔ 123Gobo 16 schudden, langzaam tot snel124 ⇔ 127Open128 ⇔ 189Gobo wijziging met de klok mee, snel tot langzaam190 ⇔ 193Stop194 ⇔ 255Gobo wijziging tegen de klok in, langzaam tot snel
10 11		Gobowiel 2(ZieGobowielen)	000 Open001 ⇌ 005Open (opening ingesteld naar spotmodus)006 ⇌ 011Gobo 1012 ⇌ 017Gobo 2018 ⇌ 023Gobo 3024 ⇌ 029Gobo 4030 ⇌ 035Gobo 5036 ⇌ 041Gobo 6042 ⇌ 047Gobo 7048 ⇌ 053Gobo 8054 ⇌ 063Gobo 9064 ⇌ 069Gobo 1 schudden, langzaam tot snel070 ⇌ 075Gobo 2 schudden, langzaam tot snel076 ⇌ 081Gobo 3 schudden, langzaam tot snel082 ⇌ 087Gobo 4 schudden, langzaam tot snel088 ⇌ 093Gobo 5 schudden, langzaam tot snel094 ⇌ 099Gobo 6 schudden, langzaam tot snel100 ⇌ 105Gobo 7 schudden, langzaam tot snel106 ⇌ 111Gobo 8 schudden, langzaam tot snel112 ⇌ 117Gobo 9 schudden, langzaam tot snel118 ⇌ 127Open (opening ingesteld naar spotmodus)128 ⇌ 191Gobo wijziging met de klok mee, snel tot langzaam192 ⇌ 255Gobo wijziging tegen de klok in, langzaam tot snel
11 12	Gobowiel 2 rotatie		000 ⇌ 063Gobo index064 ⇌ 145Rotatie met de klok mee, snel tot langzaam146 ⇌ 149Stop150 ⇌ 231Rotatie tegen de klok in, langzaam tot snel232 ⇌ 255Afwisselende rotatie met/tegen de klok mee/in, kort naar lang
-	13	Fijne gobo rotatie	000 ⇌ 255	Fijne controle (16-bits)
12 14	Prisma 1		000 ⇌ 004Geen functie005 ⇌ 255Inzetstuk van het prisma
13 15	Prisma 1 rotatie		000 ⇌ 127Prisma-index128 ⇌ 189Rotatie met de klok mee, snel tot langzaam190 ⇌ 193Stop194 ⇌ 255Rotatie tegen de klok in, langzaam tot snel
14 16	Prisma 2		000 ⇌ 004Geen functie005 ⇌ 255Inzetstuk van het prisma
15 17	Prisma 2 rotatie		000 ⇌ 127Prisma-index128 ⇌ 189Rotatie met de klok mee, snel tot langzaam190 ⇌ 193Stop194 ⇌ 255Rotatie tegen de klok in, langzaam tot snel
16 18	Vorst		000 ⇌ 004Geen functie005 ⇌ 2550–100%
17 19	Straa defractie		000 ⇌ 003Geen functie004 ⇌ 255Aan
18 20	Focus	000 ⇌ 2550–100%
-	21	Fijne focus	000 ⇌ 255	Fijne controle (16-bits)

20CH	25CH	Functie	Waarde	Percentage/Instelling
- 22	Automatische focus		000 ⇔ 010	Geen functie
			011 ⇔ 255	Detecteer automatisch de afstand
19 23	Zoom	000 ⇔ 255 0–100%
-	24	Fijne zoom	000 ⇔ 255	Fijne controle (16-bits)
20 25		Regeling(3 sec vasthouden)	000 ⇔ 069	Geen functie
			070 ⇔ 079	Verduistering tijdens zwenken/kantelen
			080 ⇔ 089	Uitschakelen zwenk-/kantelverduistering
			090 ⇔ 099	Verduistering van kleurwielbeweging
			100 ⇔ 109	Uitschakelen kleurwielverduistering
			110 ⇔ 119	Verduistering van beweging van gobowielen
			120 ⇔ 129	Uitschakelen gobowiel verduistering
			130 ⇔ 139	Lamp aan
			140 ⇔ 149	Resetten zwenken/kantelen
			150 ⇔ 159	Kleurenwiel reset
			160 ⇔ 169	Gobowielen reset
			170 ⇔ 179	Resetten sluiter/prisma
			180 ⇔ 189	Geen functie
			190 ⇔ 199	Vorst/focus/zoom reset
			200 ⇔ 209	Reset alle
			210 ⇔ 219	Alle functies verduisteren tijdens zwenken/kantelen
			220 ⇔ 229	Alle functies verduisteren uitschakelen tijdens zwenken/kantelen
			230 ⇔ 239	Lamp uit
			240 ⇔ 255	Geen functie

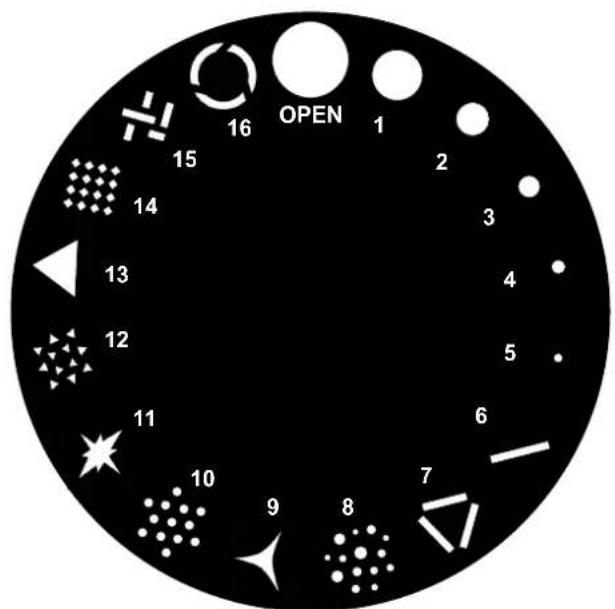

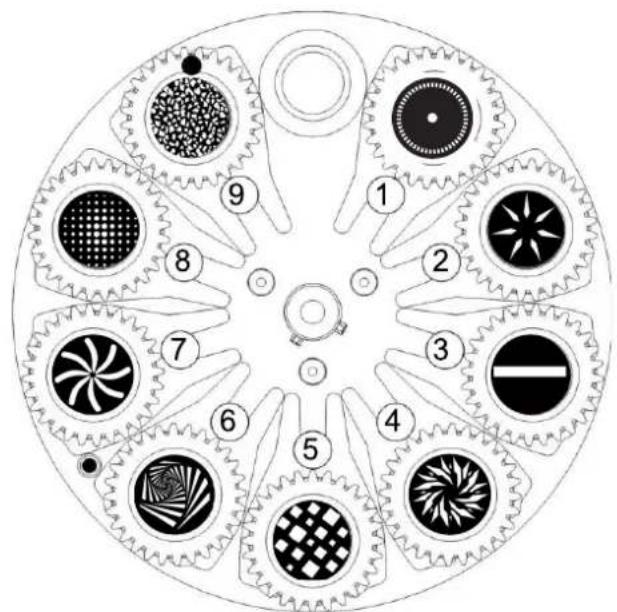

Gobowielen

OPEN 16 15 2 14 3 13 4 12 5 11 6 10 9 8 7

Gobowiel 1
