MANUAL DE USUARIO Rogue Outcast 2 Hybrid Chauvet

La Guía de Referencia Rápida (GRR) del Rogue Outcast 2 Hybrid contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

• La luminaria debe colocarse de forma que no sea previsible que se mire fijamente hacia ella a una distancia menor de 6,56' (2 m).
• Si se daña el cable externo flexible de esta luminaria, se sustituirá con un cable especial o con un cable disponible exclusivamente a través del fabricante o de su agente de servicio técnico.
• Solo el fabricante, su agente de servicio o un técnico de similar cualificación podrán reemplazar la fuente de luz contenida en esta luminaria.
• La luminaria está destinada exclusivamente a un uso profesional.
• NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• NO mire a la fuente de luz cuando el producto esté encendido.
• CUIDADO: La carcasa de este producto está caliente cuando las luces están en funcionamiento.
• Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
• NO deje ningún material inflamable a menos de 20 cm de este producto mientras esté funcionando o conectado a la alimentación.
• Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
• No apto para la instalación permanente en exteriores en lugares con condiciones ambientales extremas.
• USE un cable de seguridad cuando monte este producto en lo alto.
• NO sumerja este producto (IP65). La operación normal en exteriores es correcta.
  • NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
• NO conecte este producto a un atenuador o reostato.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Use SOLAMENTE los soportes de colgar/montar para mover este producto.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.
• La temperatura de inicio máxima es de -4 °F (-20 °C). No ponga en funcionamiento el producto a temperaturas más bajas.
• La temperatura ambiente mínima es de -22^ (-30 ^ ). No haga funcionar el producto a temperaturas más bajas.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va Incluido

• Rogue Outcast 2 Hybrid
• Cable de Seetronic Powerkon IP65

• 2 soportes Omega con material de montaje
  • Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que.uede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro Marrón Amarillo/Latón
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo Verde/Amarillo	Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Enlace DMX

El Rogue Outcast 2 Hybrid funcionará con un controlador DMX usando una conexión serie DMX de 5 pines. Hay un Manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El Rogue Outcast 2 Hybrid usa una conexión de datos DMX normal para sus personalidades: 20CH y 25CH. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Rogue Outcast 2 Hybrid admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Utilice al menos dos puntos de montajes por producto. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visitehttp://trusst.com/productcategory/truss-clamps.

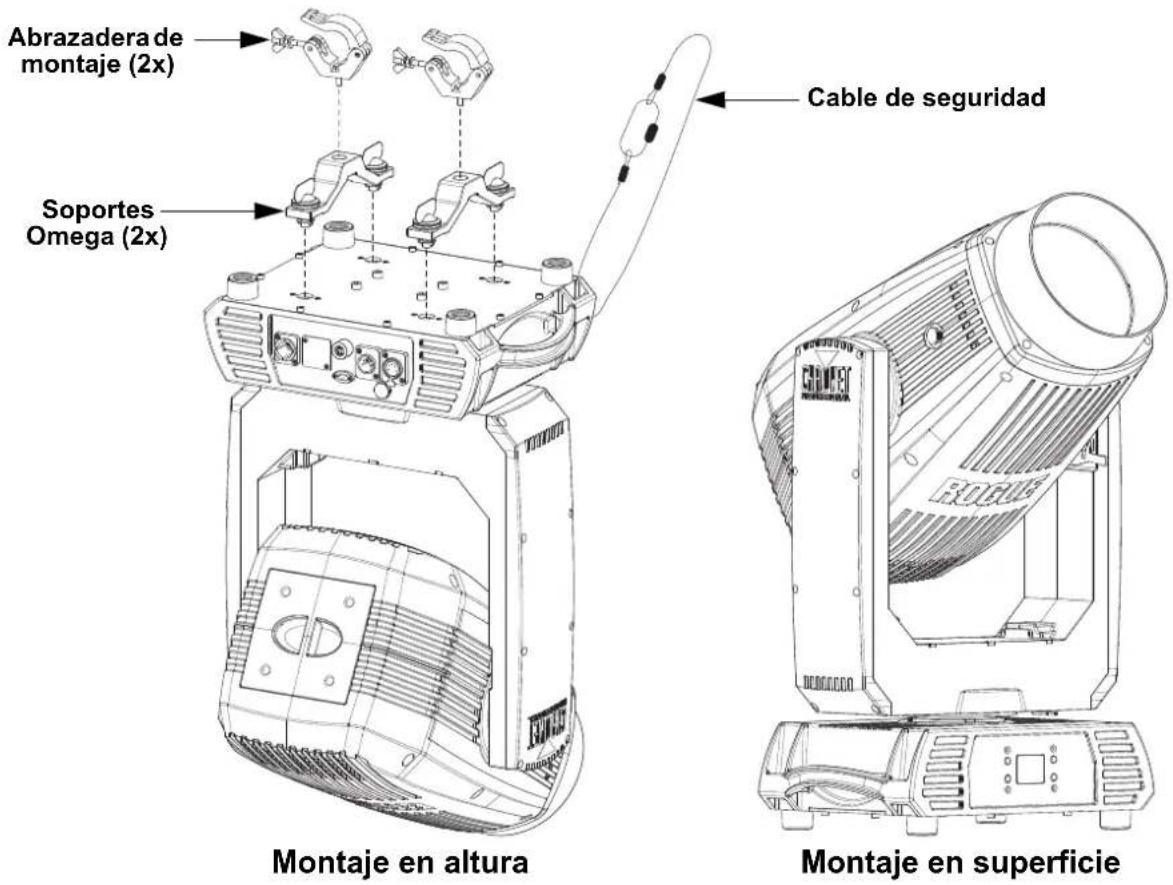

Diagrama de Montaje del Producto

Abrazadera de montaje (2x) Soportes Omega (2x) Cable de seguridad Montaje en altura Montaje en superficie

Descripción del Panel de Control

Mando Función
	Sale del menú o función actual
	Habilita el menú seleccionado o configura el valor seleccionado dentro de la función seleccionada
	Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función

Mapa de Menú

Consulte la página del producto Rogue Outcast 2 Hybrid en www.chauvetprofessional.com para ver el último mapa de menú.

Nivel Principal	Niveles de Programación Descripción
Address 001-512 Configura la dirección de inicio
Run Mode	DMX	20CH		Seleccione la personalidad DMX
		25CH
	Auto Test Prueba automática de todas las funciones
	Manual Test	Pan	0-255	Controlar y probar todas las funciones a través del panel de control
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Color
		Gobo2
		Gobo
		Gobo Rot
		Prism1
		Prism1 Rot
		Prism2
		Prism2 Rot
		Frost1
		Beam Diffraction
		Focus
		Focus Fine
		Focus Auto
		Zoom
		Zoom Fine
		Special Function
Setup	Pan Reverse	NO Desplazamiento lateral normal
		YES Desplazamiento lateral inversa
	Tilt Reverse	NO Inclinación normal
		YES Inclinación inversa
	Screen Reverse	NO Pantalla normal
		YES Pantalla inversa
	Pan Angle	540 Rango de desplazamiento lateral: 540°
		360 Rango de desplazamiento lateral: 360°
		180 Rango de desplazamiento lateral: 180°
	Tilt Angle	260 Rango de inclinación: 260°
		180 Rango de inclinación: 180°
		090 Rango de inclinación: 90°
Nivel Principal	Niveles de Programación			Descripción
Setup (cont.)	BL.O.P/T Move	NO		Activar/desactivar oscuro mientras se desplaza/inclina
		YES
	BL.O.ColorMove	NO		Activar/desactivar oscuro mientras la rueda de color se mueve
		YES
	BL.O.GoboMove	NO		Activar/desactivar oscuro mientras las ruedas de gobo se mueve
		YES
	Lamp Settings	On/Off	ON	Apaga/enciende la lámpara
			OFF
		State/Power On	ON	Define el estado de la lámpara cuando se da alimentación al producto
			OFF
		Off via DMX	NO	Apaga la unidad a través del controlador DMX
			YES
		On if DMX On	NO	Encienda la lámpara cuando detecta la señal DMX
			YES
		Off if DMX Off	NO	Apaga la lámpara cuando detecta la señal DMX
			YES
		Ignition Delay	000-255	Selecciona la duración del retardo entre el encendido del producto y el encendido de la lámpara
		Low Power Delay	000-255	Selecciona la duración del retardo cuando el obturador se cierra y la lámpara entra en estado de bajo consumo
		Reset Lamp Time	NO Deja sin cambiar el tiempo de la lámpara
			YES	Reinicia la cuenta de tiempo de la lámpara a 0
	Maintenance Timer	Interval 010	-250	Define la cantidad de horas entre operaciones de mantenimiento
		Remain Time	RESET	Muestra el temporizador de mantenimiento. Seleccione RESET para restablecer.
			NO
	Backlight Timer	30S La pantalla se apaga a los 30 segundos
		1M La pantalla se apaga al cabo de 1 minuto
		5M La pantalla se apaga al cabo de 5 minutos
		ON La pantalla permanece encendida
	USB Update	NO		Actualización del firmware por USB C
		YES
	Reset Function	Pan/Tilt	NO YES	Restablece las funciones individuales o todas las funciones desde el arranque
		Shutter/Prism
		Color
		Gobo
		Zoom/ Frost/ Focus
		All
	Factory Settings	NO		Restablece el dispositivo a la configuración de fábrica
		YES
Sys Info	Ver V_Muestra la versión de firmware
	Running Mode Muestra el modo de ejecución actual
	DMX Address Muestra la dirección de inicio actual
	Temperature Muestra la temperatura del producto en °C
	Lamp On Time Muestra la lámpara a tiempo
	Remain Time Muestra el tiempo de mantenimiento de la lámpara
Nivel Principal	Niveles de Programación		Descripción
Sys Info (cont.)	Head Fan1-4	____	Muestra la velocidad de los ventiladores de cabesa 1-4
	Power ____	W Muestra el consumo de energía en vatios
	Gravity ____	____ Muestra la orientación actual
	Head Fan5-10	____	Muestra la velocidad de los ventiladores de cabeza 5-10
	Base Fan1-2	____	Muestra la velocidad de los ventiladores de base 1-2
	UID ____	____ Muestra el UID del producto

Valores DMX

20CH	25CH	Función	Valor	Porcentaje/Configuración
1	1	Panorámico	000 ⇔ 255	0–100%
2	2	Panorámico fino	000 ⇔ 255	Control fino (16 bits)
3	3	Inclinación	000 ⇔ 255	0–100%
4	4	Inclinación fino	000 ⇔ 255	Control fino (16 bits)
5	5	Velocidad de pan/inclina	000 ⇔ 255	Rápido a lento
6	6	Atenuador	000 ⇔ 255	0–100%
-	7	Atenuador fino	000 ⇔ 255	Control fino (16 bits)
7	8	Obturador	000 ⇔ 007	Cerrado
			008 ⇔ 015	Abierto
			016 ⇔ 131	Estroboscopio sincronizada, lento a rápido
			132 ⇔ 167	Rápido abierto, lento cerrado, lento a rápido
			168 ⇔ 203	Lento abierto, rápido cerrado, lento a rápido
			204 ⇔ 239	Estroboscopio de pulso, lento a rápido
			240 ⇔ 250	Estroboscopio aleatoria, lento a rápido
			251 ⇔ 255	Abierto
8	9	Rueda de color	000 ⇔ 001	Abierto
			002 ⇔ 005	Rojo
			006 ⇔ 009	Naranja
			010 ⇔ 013	Cían
			014 ⇔ 017	Verde claro
			018 ⇔ 021	Amarillo claro
			022 ⇔ 025	Verde
			026 ⇔ 029	Magenta
			030 ⇔ 033	Azul oscuro
			034 ⇔ 037	Amarillo oscuro
			038 ⇔ 041	Azul
			042 ⇔ 045	CTO 5600K
			046 ⇔ 049	CTO 6500K
			050 ⇔ 059	UV
			060 ⇔ 187	Indexación de colores
			188 ⇔ 219	Desplazamiento de color, rápido a lento
			220 ⇔ 223	Parada
			224 ⇔ 255	Desplazamiento inverso de color, lento a rápido
9	10	Rueda de gobo 1(vea Ruedas de gobo)	001 ⇔ 003 Abierto004 ⇔ 006 Gobo 1007 ⇔ 009 Gobo 2010 ⇔ 012 Gobo 3013 ⇔ 015 Gobo 4016 ⇔ 018 Gobo 5019 ⇔ 021 Gobo 6022 ⇔ 024 Gobo 7025 ⇔ 027 Gobo 8028 ⇔ 030 Gobo 9031 ⇔ 033 Gobo 10034 ⇔ 036 Gobo 11037 ⇔ 039 Gobo 12040 ⇔ 042 Gobo 13043 ⇔ 045 Gobo 14046 ⇔ 048 Gobo 15049 ⇔ 055 Gobo 16056 ⇔ 059 Abierto060 ⇔ 063 Vibración de gobo 1, lento a rápido064 ⇔ 067 Vibración de gobo 2, lento a rápido068 ⇔ 071 Vibración de gobo 3, lento a rápido072 ⇔ 075 Vibración de gobo 4, lento a rápido076 ⇔ 079 Vibración de gobo 5, lento a rápido080 ⇔ 083 Vibración de gobo 6, lento a rápido084 ⇔ 087 Vibración de gobo 7, lento a rápido088 ⇔ 091 Vibración de gobo 8, lento a rápido092 ⇔ 095 Vibración de gobo 9, lento a rápido096 ⇔ 099 Vibración de gobo 10, lento a rápido100 ⇔ 103 Vibración de gobo 11, lento a rápido104 ⇔ 107 Vibración de gobo 12, lento a rápido108 ⇔ 111 Vibración de gobo 13, lento a rápido112 ⇔ 115 Vibración de gobo 14, lento a rápido116 ⇔ 119 Vibración de gobo 15, lento a rápido120 ⇔ 123 Vibración de gobo 16, lento a rápido124 ⇔ 127 Abierto128 ⇔ 189 Desplazamiento de gobo, rápido a lento190 ⇔ 193 Parada194 ⇔ 255 Desplazamiento inverso de gobo, lento a rápido
10 11		Rueda de gobo 2(vea Ruedas de gobo)	000 Abierto001 ⇔ 005 Abierto (abertura se establece a modo Spot)006 ⇔ 011 Gobo 1012 ⇔ 017 Gobo 2018 ⇔ 023 Gobo 3024 ⇔ 029 Gobo 4030 ⇔ 035 Gobo 5036 ⇔ 041 Gobo 6042 ⇔ 047 Gobo 7048 ⇔ 053 Gobo 8054 ⇔ 063 Gobo 9064 ⇔ 069 Vibración de gobo 1, lento a rápido070 ⇔ 075 Vibración de gobo 2, lento a rápido076 ⇔ 081 Vibración de gobo 3, lento a rápido082 ⇔ 087 Vibración de gobo 4, lento a rápido088 ⇔ 093 Vibración de gobo 5, lento a rápido094 ⇔ 099 Vibración de gobo 6, lento a rápido100 ⇔ 105 Vibración de gobo 7, lento a rápido106 ⇔ 111 Vibración de gobo 8, lento a rápido112 ⇔ 117 Vibración de gobo 9, lento a rápido118 ⇔ 127 Abierto (abertura se establece a modo Spot)128 ⇔ 191 Desplazamiento de gobo, rápido a lento192 ⇔ 255 Desplazamiento inverso de gobo, lento a rápido
11 12	Girar	rueda de gobo 2	000 ⇔ 063 Indexación de gobo064 ⇔ 145 Rotación en sentido horario, rápido a lento146 ⇔ 149 Parada150 ⇔ 231 Giro en sentido antihorario, lento a rápido232 ⇔ 255 Alternando rotación en sentido horario, corto a largo
-	13	Girar fino de gobo	000 ⇔ 255 Control fino (16 bits)
12 14	Prisma 1		000 ⇔ 004 Sin función005 ⇔ 255 Insertar prisma
13 15	Girar	prisma 1	000 ⇔ 127 Indexación de prisma128 ⇔ 189 Rotación en sentido horario, rápido a lento190 ⇔ 193 Parada194 ⇔ 255 Giro en sentido antihorario, lento a rápido
14 16	Prisma 2		000 ⇔ 004 Sin función005 ⇔ 255 Insertar prisma
15 17	Girar	prisma 2	000 ⇔ 127 Indexación de prisma128 ⇔ 189 Rotación en sentido horario, rápido a lento190 ⇔ 193 Parada194 ⇔ 255 Giro en sentido antihorario, lento a rápido
16 18	Difusor		000 ⇔ 004 Sin función005 ⇔ 255 0–100%
17 19	Difracción del haz		000 ⇔ 003 Sin función004 ⇔ 255 Encendido
18 20	Foco	000 ⇔ 255 0–100%
-	21	Foco fino	000 ⇔ 255 Control fino (16 bits)

20CH	25CH	Función	Valor	Porcentaje/Configuración
- 22	Foco automático		000 ⇔ 010	Sin función
			011 ⇔ 255	Detectar automáticamente la distancia
19 23	Zoom	000 ⇔ 255 0–100%
-	24	Zoom fine	000 ⇔ 255	Control fino (16 bits)
20 25		Control(mantener 3 segundas)	000 ⇔ 069	Sin función
			070 ⇔ 079	Oscuro durante desplazamiento lateral/inclinación
			080 ⇔ 089	Deshabilitar oscuro durante desplazamiento lateral/inclinación
			090 ⇔ 099	Oscuro mientras se mueve la rueda de color
			100 ⇔ 109	Deshabilitar oscuro mientras se mueve la rueda de color
			110 ⇔ 119	Oscuro mientras se mueve las ruedas de gobo
			120 ⇔ 129	Deshabilitar oscuro mientras se mueve las ruedas de gobo
			130 ⇔ 139	Lampára encendida
			140 ⇔ 149	Restablecer desplazamiento lateral/inclinación
			150 ⇔ 159	Restablecer rueda de color
			160 ⇔ 169	Restablecer rueda de gobo
			170 ⇔ 179	Restablecer obturador/prisma
			180 ⇔ 189	Sin función
			190 ⇔ 199	Restablecer difusor/foco/zoom
			200 ⇔ 209	Restablecer todo
			210 ⇔ 219	Oscuro de todas las funciones durante desplazamiento lateral/inclinación
			220 ⇔ 229	Deshabilitar oscuro de todas las funciones durante desplazamiento lateral/inclinación
			230 ⇔ 239	Lampára apagada
			240 ⇔ 255	Sin función

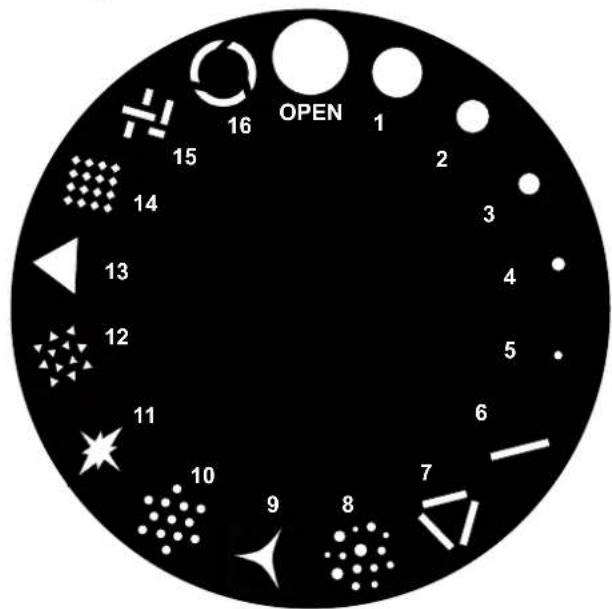

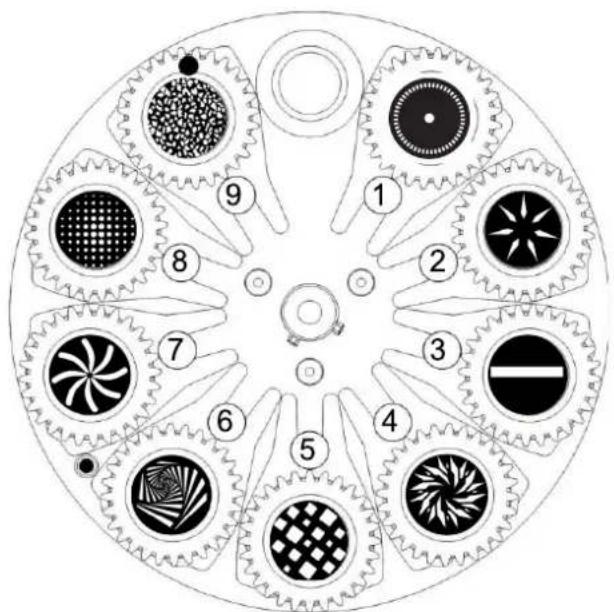

Ruedas de gobo

OPEN 15 16 2 3 14 13 4 12 5 11 6 10 9 8 7

Rueda de gobo 1
