COLORado 3 Solo - Chauffage Chauvet - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Chauffage
Puissance	1000 W
Tension d'alimentation	230 V
Dimensions	500 x 300 x 200 mm
Poids	5 kg
Utilisation	Idéal pour les événements en extérieur et intérieur, éclairage d'ambiance
Maintenance	Nettoyage régulier des lentilles et vérification des connexions électriques
Sécurité	Utiliser uniquement dans des environnements appropriés, éviter l'exposition à l'eau
Garantie	2 ans
Accessoires inclus	Câble d'alimentation, support de montage

FOIRE AUX QUESTIONS - COLORado 3 Solo Chauvet

Comment puis-je résoudre un problème d'alimentation avec le Chauvet COLORado 3 Solo ?

Vérifiez que le câble d'alimentation est correctement connecté et que la prise fonctionne. Si le problème persiste, essayez un autre câble d'alimentation ou une autre prise.

Les lumières ne s'allument pas, que faire ?

Assurez-vous que l'appareil est sous tension et que tous les paramètres sont correctement configurés. Consultez le manuel pour vérifier les réglages de démarrage.

Comment régler l'intensité lumineuse du COLORado 3 Solo ?

Utilisez le panneau de contrôle pour ajuster l'intensité lumineuse. Vous pouvez également utiliser un logiciel de contrôle DMX si vous avez connecté l'appareil à un système DMX.

Que faire si le COLORado 3 Solo surchauffe ?

Assurez-vous que l'appareil est bien ventilé et qu'aucun objet n'obstrue les sorties d'air. Laissez-le refroidir avant de l'utiliser à nouveau.

Comment mettre à jour le firmware du COLORado 3 Solo ?

Visitez le site web de Chauvet, téléchargez la dernière version du firmware et suivez les instructions fournies pour la mise à jour.

Comment résoudre les problèmes de connexion DMX ?

Vérifiez les câbles DMX pour toute défaillance et assurez-vous que l'adresse DMX de l'appareil est correctement configurée. Testez également avec un autre contrôleur DMX.

Que faire si le COLORado 3 Solo émet des bruits étranges ?

Un bruit anormal peut indiquer un problème avec le ventilateur ou d'autres composants internes. Éteignez l'appareil et contactez le service client si le problème persiste.

Comment nettoyer le COLORado 3 Solo ?

Débranchez l'appareil et utilisez un chiffon doux et sec pour nettoyer la surface. Évitez d'utiliser des produits chimiques agressifs.

Le COLORado 3 Solo ne répond pas aux commandes, que faire ?

Redémarrez l'appareil pour réinitialiser les paramètres. Si le problème persiste, vérifiez les connexions et le fonctionnement du panneau de contrôle.

MODE D'EMPLOI COLORado 3 Solo Chauvet

À Propos de ce Manuel

Le Manuel de Référence du COLORado 1 Solo (MR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne::www.chauvetlighting.eu/warranty-registration/

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

• N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

- Ne regardez PAS la source lumineuse lorsque l'appareil fonctionne.

- ATTENTION: le boîtier de cet appareil est brûlant lors du fonctionnement.

- Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.

- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm de l'appareil lorsque celui-ci fonctionne.

- Attention : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.

- Ne convient pas aux installations permanentes en extérieur sur des sites sujets à des conditions environnementales extrêmes. Cela inclut par exemple :

• L'exposition à un environnement marin ou à une solution saline (à moins de 4,8 kilomètres d'un corps d'eau salée).
- Lorsque les températures moyennes hautes ou basses du site dépassent les plages de températures indiquées dans ce manuel.
- Les sites qui sont sujets aux inondations ou qui présentent un risque d'être ensevelis sous la neige.
- Tout autre endroit où le produit risque d'être soumis à des rayonnements extrêmes ou à des substances caustiques.

- Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.

- N'immergez PAS ce produit (IP 65). Un usage normal en extérieur est autorisé.

- N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.

- Ne connectez PAS cet appareil ni à un gradateur ni à un rhéostat.

- Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.

- Transportez/Suspendez cet appareil UNIQUEMENT par le support de montage dont il est doté.

- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.

- La température ambiante maximale supportée par cet appareil est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

Conformité FCC

Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes:

1. Cet appareil ne doit pas causer d'interférences nuisibles, et

2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'equipement.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre appareil. Consultez le site Contact Us pour trouver nos coordonnées.

Ce Qui est Inclus

• Colorado 3 Solo
• Seetronic Powerkon IP65 cordon d'alimentation
  • Manuel de Référence

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Connexion Électrique

Vous pouvez connecter entre eux jusqu'à 8 COLORado 3 Solo à 120 V, ou 15 unités à 230 V. Ne dépassez jamais cette limite. Vous pouvez vous procurer séparément des cordons d'alimentation.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune Vert

• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
• Lors de l'utilisation de cet appareil en environnement extérieur, utilisez des câbles de d'alimentation et de données certifiés IP65 au minimum. Assurez-vous de protéger les ports d'alimentation et de données non utilisés avec les couvercles IP 65 fournis.

Raccordement DMX

Le COLORado 3 Solo fonctionnera avec un jeu d'orgues DMX au moyen de connexions DMX en série standard. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le COLORado 1 Solo utilise une connexion de données DMX standard pour ses personnalités DMX: STD.Y, TOUR, TR16, SSP et HSIC. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX..

Lors de l'utilisation de cet appareil dans un environnement extérieur de type IP65, assurez-vous d'utiliser des câbles certifiés IP65 (ou mieux) et de protéger les ports non utilisés avec les couvercles IP65 inclus.

Remarque : Pour une commande optimale des canaux de gradation 16 bits dans las personnalités STD.Y et TR16, veillez à ce que les deux courbes de gradation dans SETTING > DIMMER soient sur OFF.

Connexion Maître/ Esclave

Le COLORado 3 Solo utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.

RDM (Gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Colorado 3 Solo supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Installation

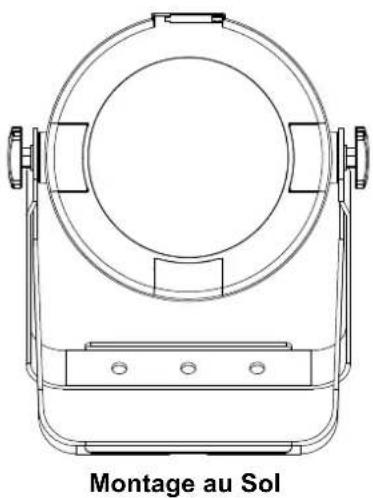

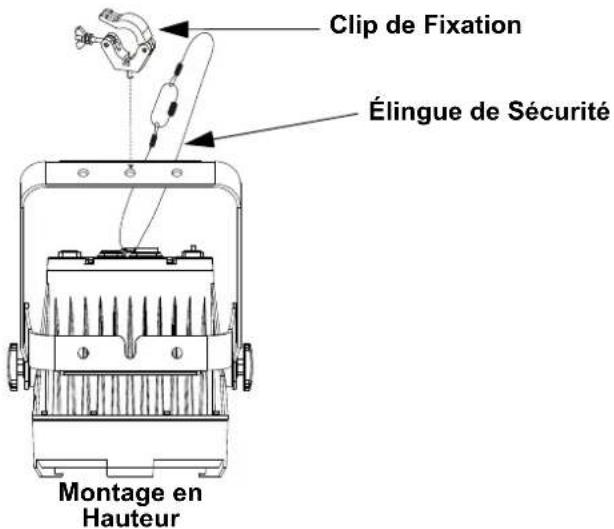

Schéma de Montage de l'Appareil

Clip de Fixation Élingue de Sécurité Montage en Hauteur

Description du Tableau de Commandes

Bouton Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuer les valeurs numériques

Code d'accès

Une fois affiché, saisissez le code d'accès suivant comme suit:

, , , ,

Ce code ne peut pas être modifié et doit être saisi sur demande.

Mapa de Menú

Reportez-vous à la page du produit Colorado 3 Solo sur www.chauvetprofessional.com pour la demière carte des menu.

Nivel Principal Niveles de Programación Descripción
STATIC	RED	0-255	Combine les couleurs rouge, vert, bleu et blanc pour créer une couleur personnalisée (0–100%)
	GREEN
	BLUE
	WHITE
	ZOOM Change l'angle du faisceau (zoom)
	STROBE	Sélectionne la fréquence du stroboscope (0-25 Hz)
ADDRESS 001	-512 Seleccione la dirección DMX de inicio
AUTO PROGRAM	AUTO 1-10 SPEED 0-255 Sélectionne l'adresse DMX de départ
	PROGRAM 1-10 10 programmes automatiques
RUN MODE	DMX Mode DMX
	SLAVE Mode maître/esclave
ZOOM MODE	ZOOM MODE 1 Fonctionnement normal
	ZOOM MODE 2		Recommandé pour une utilisation inférieure à 40 °F
Nivel Principal	Niveles de Programación Descripción
PERSONALITY	HSIC					9 canaux: gradateur, teintes, teintes fin, saturation, balance de blancs, stroboscope, zoom, réinitialisation du zoom, vitesse de gradateur
	SSP					9 canales: gradateur, rouge, vert, bleu, blanc, stroboscope, zoom, réinitialisation du zoom, vitesse de gradateur
	TOUR					12 canales: gradateur, rouge, vert, bleu, blanc, macros de couleurs + balance des blancs, stroboscope, programmes, vitesse auto, zoom, réinitialisation du zoom, vitesse de gradateur
	TR16					17 canales: 16-bit gradateur, 16-bit RVBB, macros de couleurs + balance des blancs, stroboscope, programmes, vitesse auto, zoom, réinitialisation du zoom, vitesse de gradateur
	STD.Y					17 canales: 16-bit gradateur et RVBB, macros de couleurs + balance des blancs, stroboscope, programmes, vitesse auto, zoom, réinitialisation du zoom, vitesse de gradateur
EDIT PROGRAM 1-10			SCENE-01-30	RED	Change l'angle 0-255	Combine les couleurs rouge, vert, bleu et blanc pour créer une couleur personnalisée (0–100%)
				GREEN
				BLUE
				WHITE
				ZOOM		du faisceau (zoom)
				STROBE		Sélectionne la fréquence du stroboscope (0–25 Hz)
				TIME		Définissez la durée de l'étape (lent à rapide)
				FADE		Définissez la durée du fondu (lent à rapide)
SETTING	****(Introducir código de acceso)	UPLOAD		****(Introducir código de acceso)	SEND	Télécharge les programmes personnalisés sur d'autres Colorado M Solos
		RESET		****(Introducir código de acceso)		Retour aux réglages d'usine par défaut
		DIMMER		OFF		Pas de gradateur
				DIM1		Profil de gradation
				DIM2
				DIM3
				DIM4
		DMX ERROR		SAVE		En cas de perte de commande DMX, la dernière commande se maintiendra
				BLACK		Met l'unité en noir général en cas de perte de signal DMX
		PWM		600HZ		Permet de sélectionner la fréquence de sortie PWM
				1200HZ
				2000HZ
				2400HZ
				6000HZ
				18000HZ
				25000HZ
Nivel Principal	Niveles de Programación					Descripción
SETTING	****(Introducir código de acceso)	FULL POWER CCT		Warm White		Définit la température de couleur lorsque tous les potentiomètres de couleur sont réglés sur 100%.
				Neutral White
				Cool White#1
				Cool White#2
				NORMAL		Réglage manuel de température de couleur
		XY OFFSET		HIDE		Affiche et masque les paramètres XY dans l'option de menu PWM
				SHOW
KEY	OFF					Active ou désactive le mot de passe
	ON
CALIB.C	****(Introducir código de acceso)	WHITE	WHITE01-13	X FINE	+/- 200	Modifie les couleurs des macros utilisées dans les personnalités TOUR, HSIC,TR16, et STD.Y
				Y FINE
INFO	VERSION V.... Affiche la version du logiciel installéea
	RDM	UID ...... Affiche UID actuel #
		LABEL		COLORADO 3 SOLO		Nom produit

Valeurs DMX

STD.Y	Cana	Fonction	Valeur	Pourcentage/Configuration
	1 Gradateur 000		255 0-100%
	2 Gradateur fin 000		255	0–100% (Durée de Pas si Personnalisé 1–10 est activé dans Canal 13)
	3	Rouge	000 255	0–100% (Durée du Fond si Personnalisé 1–10 est activé dans Canal 13)
	4	Rouge fin	000 255 0-100%
	5	Vert	000 255 0-100%
	6	Vert fin	000 255 0-100%
	7	Bleu	000 255 0-100%
	8	Bleu fin	000 255 0-100%
	9	Blanc	000 255 0-100%
	10 Blanc fin 000		255 0-100%
	11	Macros de Couleurs + Balance des Blancs	000 010011 030031 050051 070071 090091 110111 130131 150151 170171 195196 200201 205206 210211 215216 220221 225226 230231 235236 240241 245246 250251 255	Pas de fonctionR:100% V: 0-100% B: 0R:100%-0 V: 100% B: 0R:0 V: 100% B: 0-100%R:0 V: 100%-0 B: 100%R:0-100% V: 0 B: 100%R:100% V: 0 B: 100%-0 R:100%-0 V: 100%-0 B: 100%RVBb: 100%Blanc 1Blanc 2Blanc 3Blanc 4Blanc 5Blanc 6Blanc 7Blanc 8Blanc 9Blanc 10Blanc 11Blanc 12

STD.Y

Cana	Fonction	Valeur	Pourcentage/Configuration
12 Stroboscope		000 ⇔ 009010 ⇔ 099100 ⇔ 109110 ⇔ 179180 ⇔ 189190 ⇔ 255	Pas de fonction0–25 HzPas de fonctionEffet d'éclairagePas de fonctionAléatoire
13 Programmes		000 ⇔ 040041 ⇔ 050051 ⇔ 060061 ⇔ 070071 ⇔ 080081 ⇔ 090091 ⇔ 100101 ⇔ 110111 ⇔ 120121 ⇔ 130131 ⇔ 140141 ⇔ 150151 ⇔ 160161 ⇔ 170171 ⇔ 180181 ⇔ 190191 ⇔ 200201 ⇔ 210211 ⇔ 220221 ⇔ 230231 ⇔ 255	Pas de fonctionAuto 1Auto 2Auto 3Auto 4Auto 5Auto 6Auto 7Auto 8Auto 9Auto 10Personnalisé 1Personnalisé 2Personnalisé 3Personnalisé 4Personnalisé 5Personnalisé 6Personnalisé 7Personnalisé 8Personnalisé 9Personnalisé 10
14 Vitesse Auto 000		⇔ 255 0-1	100%
15 Zoom	000	⇔ 255 0-1	100%
16	Réinitialisation du Zoom	000 ⇔ 200201 ⇔ 220221 ⇔ 255	Pas de fonctionRéinitialisation du zoomPas de fonction
17	Vitesse du Gradateur	000 ⇔ 009010 ⇔ 029030 ⇔ 069070 ⇔ 129130 ⇔ 189190 ⇔ 255	Vitesse du gradateur prédéfinie depuis le menuGradateur linéaireCourbe de gradation non linéaire 1(la plus rapide)Courbe de gradation non linéaire 2Courbe de gradation non linéaire 3Courbe de gradation non linéaire 4(la moins rapide)

TR16

Cana	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000		255 0-100%
2 Gradateur fin 000		255	0–100% (Durée de Pas si Personnalisé 1–10 est activé dans Canal 13)
3	Rouge	000 255	0–100% (Durée du Fond si Personnalisé 1–10 est activé dans Canal 13)
4	Rouge fin	000 255 0-100%
5	Vert	000 255 0-100%
6	Vert fin	000 255 0-100%
7	Bleu	000 255 0-100%
8	Bleu fin	000 255 0-100%
9	Blanc	000 255 0-100%
10 Blanc fin 000		255 0-100%

TR16

Cana	Fonction	Valeur	Pourcentage/Configuration
11	Macros de Couleurs + Balance des Blancs	000 ⇔ 010011 ⇔ 030031 ⇔ 050051 ⇔ 070071 ⇔ 090091 ⇔ 110111 ⇔ 130131 ⇔ 150151 ⇔ 170171 ⇔ 195196 ⇔ 200201 ⇔ 205206 ⇔ 210211 ⇔ 215216 ⇔ 220221 ⇔ 225226 ⇔ 230231 ⇔ 235236 ⇔ 240241 ⇔ 245246 ⇔ 250251 ⇔ 255	Pas de fonctionR:100% V: 0-100% B: 0R:100%-0 V: 100% B: 0R:0 V: 100% B: 0-100%R:0 V: 100%-0 B: 100%R:0-100% V: 0 B: 100%R:100% V: 0 B: 100%-0R:100% V: 0-100% B: 0-100%R:100%-0 V: 100%-0 B: 100%RVBb: 100%Blanc 1Blanc 2Blanc 3Blanc 4Blanc 5Blanc 6Blanc 7Blanc 8Blanc 9Blanc 10Blanc 11Blanc 12
12 Stroboscope		000 ⇔ 009010 ⇔ 099100 ⇔ 109110 ⇔ 179180 ⇔ 189190 ⇔ 255	Pas de fonction0–25 HzPas de fonctionEffet d'éclairagePas de fonctionAléatoire
13 Programmes		000 ⇔ 040041 ⇔ 050051 ⇔ 060061 ⇔ 070071 ⇔ 080081 ⇔ 090091 ⇔ 100101 ⇔ 110111 ⇔ 120121 ⇔ 130131 ⇔ 140141 ⇔ 150151 ⇔ 160161 ⇔ 170171 ⇔ 180181 ⇔ 190191 ⇔ 200201 ⇔ 210211 ⇔ 220221 ⇔ 230231 ⇔ 255	Pas de fonctionAuto 1Auto 2Auto 3Auto 4Auto 5Auto 6Auto 7Auto 8Auto 9Auto 10Personnalisé 1Personnalisé 2Personnalisé 3Personnalisé 4Personnalisé 5Personnalisé 6Personnalisé 7Personnalisé 8Personnalisé 9Personnalisé 10
14	Vitesse Auto	000 ⇔ 255	0-100%
15	Zoom	000 ⇔ 255	0-100%
16	Réinitialisation du Zoom	000 ⇔ 200201 ⇔ 220221 ⇔ 255	Pas de fonctionRéinitialisation du zoomPas de fonction
17	Vitesse du Gradateur	000 ⇔ 009010 ⇔ 029030 ⇔ 069070 ⇔ 129130 ⇔ 189190 ⇔ 255	Vitesse du gradateur prédéfinie depuis le menuGradateur linéaireCourbe de gradation non linéaire 1(la plus rapide)Courbe de gradation non linéaire 2Courbe de gradation non linéaire 3Courbe de gradation non linéaire 4(la moins rapide)

TOUR	Cana	Fonction	Valeur	Pourcentage/Configuration
	1 Gradateur 000		255 0-100%
	2 Rouge	000	255	0–100% (Durée de Pas si Personnalisé 1–10 est activé dans Canal 8)
	3	V	e 255	0–100% (Durée du Fond si Personnalisé 1–10 est activé dans Canal 8)000
	4	B	I 255 0-100% u 000
	5	Blanc	000 255 0-100%
	6	Macros de Couleurs + Balance des Blancs	000 010011 030031 050051 070071 090091 110111 130131 150151 170171 195196 200201 205206 210211 215216 220221 225226 230231 235236 240241 245246 250251 255	Pas de fonctionR:100% V: 0-100% B: 0R:100%-0 V: 100% B: 0R:0 V: 100% B: 0-100%R:0 V: 100%-0 B: 100%R:0-100% V: 0 B: 100%R:100% V: 0 B: 100%-0R:100%-0 V: 100%-0 B: 100%RVBb: 100%Blanc 1Blanc 2Blanc 3Blanc 4Blanc 5Blanc 6Blanc 7Blanc 8Blanc 9Blanc 10Blanc 11Blanc 12
	7 Stroboscope		000 009010 099100 109110 179180 189190 255	Pas de fonction0–25 HzPas de fonctionEffet d'éclairagePas de fonctionAléatoire
	8 Programmes		000 040041 050051 060061 070071 080081 090091 100101 110111 120121 130131 140141 150151 160161 170171 180181 190191 200201 210211 220221 230231 255	Pas de fonctionAuto 1Auto 2Auto 3Auto 4Auto 5Auto 6Auto 7Auto 8Auto 9Auto 10Personnalisé 1Personnalisé 2Personnalisé 3Personnalisé 4Personnalisé 5Personnalisé 6Personnalisé 7Personnalisé 8Personnalisé 9Personnalisé 10
	9	Vitesse Auto	000 255 0-100%
	10	Zoom	000 255 0-100%
	1112	Réinitialisation du ZoomVitesse du Gradateur	000 200201 220221 255000 ⇔ 009010 ⇔ 029030 ⇔ 069070 ⇔ 129130 ⇔ 189190 ⇔ 255	Pas de fonctionRéinitialisation du zoomPas de fonctionVitesse du gradateur prédéfinie depuis le menuGradateur linéaireCourbe de gradation non linéaire 1(la plus rapide)Courbe de gradation non linéaire 2Courbe de gradation non linéaire 3Courbe de gradation non linéaire 4(la moins rapide)

HSIC	Cana	Fonction	Valeur	Pourcentage/Configuration
	1 Gradateur 000		255 0-100%
	2 Teintes 000		255 0-100%
	3 Teintes Fin 000		255 0-100%
	4 Saturation 000		255 0-100%
	5	Balance des Blancs	000 010011 030031 050051 070071 090091 110111 130131 150151 170171 190191 210211 230231 255	Pas de fonctionBlanc 1Blanc 2Blanc 3Blanc 4Blanc 5Blanc 6Blanc 7Blanc 8Blanc 9Blanc 10Blanc 11Blanc 12
	6 Stroboscope		000 009010 099100 109110 179180 189190 255	Pas de fonction0–25 HzPas de fonctionEffet d'éclairagePas de fonctionAléatoire
	7 Zoom	000	255 0-100%
	8	Réinitialisation du Zoom	000 200201 220221 255	Pas de fonctionRéinitialisation du zoomPas de fonction
	9	Vitesse du Gradateur	000 009010 029030 069070 129130 189190 255	Vitesse du gradateur prédéfinie depuis le menuGradateur linéaireCourbe de gradation non linéaire 1(la plus rapide)Courbe de gradation non linéaire 2Courbe de gradation non linéaire 3Courbe de gradation non linéaire 4(la moins rapide)

SSP	Cana	Fonction	Valeur	Pourcentage/Configuration
	1 Gradateur 000		255 0-100%
	2	Rouge	000 255 0-100%
	3	Vert	000 255 0-100%
	4	Bleu	000 255 0-100%
	5	Blanc	000 255 0-100%
	6 Stroboscope		000 009010 099100 109110 179180 189190 255	Pas de fonction0–25 HzPas de fonctionEffet d'éclairagePas de fonctionAléatoire
	7 Zoom	000	255 0-100%

SSP

Cana	Fonction	Valeur	Pourcentage/Configuration
8	Réinitialisation du Zoom	000 ⇔ 200201 ⇔ 220221 ⇔ 255	Pas de fonctionRéinitialisation du zoomPas de fonction
9	Vitesse du Gradateur	000 ⇔ 009010 ⇔ 029030 ⇔ 069070 ⇔ 129130 ⇔ 189190 ⇔ 255	Vitesse du gradateur prédéfinie depuis le menuGradateur linéaireCourbe de gradation non linéaire 1(la plus rapide)Courbe de gradation non linéaire 2Courbe de gradation non linéaire 3Courbe de gradation non linéaire 4(la moins rapide)
