Producttype	Professionele LED-projector met gemotoriseerde uitsnijding
Merk	Chauvet
Model	COLORado 3 Solo
Lichtbron	RGBW LED
Bundelhoek	Gemotoriseerd, verstelbaar van 4,5° tot 50° (schatting)
Dimmen	16-bit, meerdere dimcurves (DIM1 tot DIM4)
Stroboscoop	0 tot 25 Hz
Besturingsprotocollen	DMX512, RDM
DMX-personaliteiten	STD.Y (17 kanalen), TR16 (17 kanalen), TOUR (12 kanalen), HSIC (9 kanalen), SSP (9 kanalen)
Voeding	100-240 VAC, 50/60 Hz
Maximaal vermogen	180 W (schatting)
Beschermingsgraad	IP65 (weerbestendig)
Bedrijfstemperatuur	Tot 45 °C
Montage	Verstelbare montagebeugel, bevestiging met veiligheidskabel verplicht
Aansluitingen	PowerCON IP65 (ingang/uitgang), DMX XLR 5-pins (aangenomen)
Afmetingen (L x H x D)	400 x 300 x 250 mm (schatting)
Gewicht	8 kg (schatting)
Garantie	Beperkte garantie, raadpleeg de website van Chauvet
Onderhoud	Reinigen met een zachte, droge doek. Niet onderdompelen. Bescherm ongebruikte poorten met de IP65-afdekkingen.
Inbegrepen accessoires	PowerCON IP65-stroomkabel, referentiehandleiding

Veelgestelde vragen - COLORado 3 Solo Chauvet

Hoe sluit ik de COLORado 3 Solo aan via DMX?

Gebruik een standaard DMX-kabel. Sluit de controller aan op de DMX-ingang van het eerste apparaat en verbind de apparaten in serie. Zorg voor IP65-kabels voor buitengebruik. Bescherm ongebruikte poorten met de meegeleverde afdekkingen.

Hoe stel ik de gemotoriseerde zoom in?

De zoom wordt bediend via het DMX-menu (kanaal 15 in STD.Y-modus) of direct via het scherm in het STATIC-menu. Gebruik de pijltjestoetsen om de waarde van 0 tot 255 aan te passen.

Wat moet ik doen als het apparaat niet meer reageert op het DMX-signaal?

Controleer de DMX-verbindingen en het startadres. Zorg ervoor dat de DMX-modus is geselecteerd (RUN MODE > DMX). Bij signaalverlies kan het apparaat worden ingesteld om de laatste opdracht te behouden of over te schakelen naar zwart via SETTING > DMX ERROR.

Hoe gebruik ik de Master/Slave-modus?

Verbind de apparaten via DMX. Stel het master-apparaat in op AUTO- of STATIC-modus en de slaves op SLAVE-modus (via RUN MODE). De master bestuurt de slaves zonder DMX-console.

Hoe reinig ik de COLORado 3 Solo?

Koppel het apparaat los. Gebruik een zachte, droge doek om stof te verwijderen. Voor de optiek gebruikt u een lensreiniger. Dompel het apparaat nooit onder. Reinig regelmatig de ventilatieopeningen.

Wat is het verschil tussen de DMX-personaliteiten?

De personaliteiten bieden verschillende aantallen kanalen en functies. STD.Y en TR16 hebben 17 kanalen met 16-bit dimmen en nauwkeurige controle. TOUR heeft 12 kanalen voor vereenvoudigd gebruik. HSIC en SSP hebben 9 kanalen voor kleurtint/verzadiging of basis-RGB.

Hoe reset ik de zoom?

Stel in het DMX-menu het zoom-resetkanaal (bv. kanaal 16 in STD.Y) in tussen 201 en 220 gedurende 3 seconden. Het apparaat voert een herkalibratie van de zoom uit.

Wat is de benodigde voedingsspanning?

Het apparaat heeft een universele voeding die 100 tot 240 VAC, 50/60 Hz accepteert. Het kan wereldwijd worden gebruikt zonder adapter.

Hoe werk ik de firmware bij?

De firmware kan worden bijgewerkt via een DMX-verbinding met geschikte software (raadpleeg de volledige gebruikershandleiding op de website van Chauvet). De huidige versie wordt weergegeven in het INFO-menu.

Kan ik dit apparaat buitenshuis gebruiken bij regenachtig weer?

Ja, de IP65-classificatie maakt buitengebruik mogelijk, maar niet onderdompeling. Zorg ervoor dat alle kabels en connectoren IP65-gecertificeerd zijn en dat ongebruikte poorten zijn beschermd. Vermijd extreme omgevingen (zout, overstroming).

GEBRUIKSAANWIJZING COLORado 3 Solo Chauvet

Over deze handleiding

De Colorado 3 Solo Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: :www.chauvetlighting.eu/warranty-registration/

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheids instructies

• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
  • Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.

• Niet voor permanente buiteninstallatie in locaties met extreme weersomstandigheden. Dit is met inbegrip van, maar niet beperkt tot:

• Blootstelling aan een marien/zout milieu (binnen 5 km van zout water).

• Waar de gebruikelijke hoge of lage temperaturen van de locatie de temperatuurbereiken in deze handleiding overschrijden.
• Locaties die kunnen overstromen of onder sneeuw begraven kunnen worden.
  • Andere gebieden waar het product blootstaat aan extreme straling of bijtende substanties.

• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.

- Dit product NIET onderdompelen (IP65). Regelmatig gebruik buitenshuis is prima.

- Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.

- Sluit dit product NIET aan op een dimmer of een regelweerstand.

- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

- Gebruik UITSLUITEND de ophang-/montagebeugel om dit product te dragen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

FCC-naleving

Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar Contact Us oor contactinformatie.

Wat is inbegrepen

• Colorado 3 Solo
• Seetronic Powerkon IP65 stroomsnoer
  • Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Power Linking

U kunt tot 8 COLORado 3 Solo-producten koppelen bij 120 V of 15 producten bij 230 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel Groen/geel		Groen

• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• Wanneer dit product buiten wordt gebruikt moeten stroom- en gegevenskabels met een IP65-certificering (of hoger) worden gebruikt. Zorg ervoor dat ongebruikte stroom- en gegevenspoorten worden afgesloten met de aangehechte IP65-afdekinngen.

DMX-koppeling

De Colorado 3 Solo kan met een DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com. is een DMX basishandleiding verkrijgbaar.

DMX-aansluiting

De Colorado 3 Solo gebruikt een normale DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: STD.Y, TOUR, TR16, SSP en HSIC. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Wanneer dit product buiten wordt gebruikt in een omgeving die die een IP65-certificering vereist, moet er ook worden gezorgd dat er gegevenskabels met IP65-certificering of hoger worden gebruikt en moeten de ongebruikte poorten worden afgedekt met de vastgehechte IP65-afdekkingen.

Let op: Voor optimale bediening van de 16-bit dimkanalen in de persoonlijkheden TR16 en STD.Y, moet u controleren dat beide dimcurven in SET > DIM en SET > CURV zijn ingesteld naar uit.

Master/slave-verbinding

De Colorado 3 Solo maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Colorado 3 Solo ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Montage

Lees alvorens dit product te monteren alle Veiligheids instructies. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/

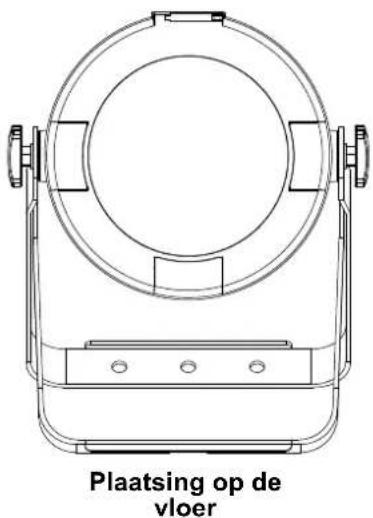

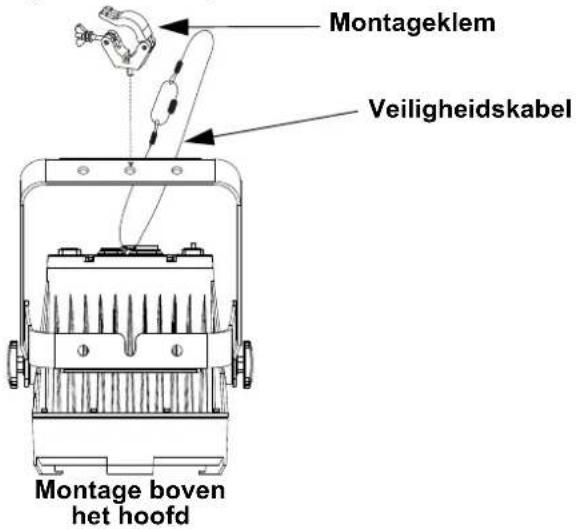

Montagediagram van het product

Beschrijving bedienings paneel

Toets Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Toegangscode

Vul na dat gevraagd te worden de volgende toegangscode in door te drukken op:

, , , ,

Dit toegangscode kan niet gewijzigd worden en moet indien gevraagd ingevuld worden.

Menumap

Raadpleeg de productpagina van der Colorado 3 Solo op www.chauvetprofessional.com voor de nieuwste menukaart.

Hoofdniveau Programmeerniveaus Beschrijving
STATIC	RED	0-255	Combineert rood, groen, blauw en wit om een aangepaste kleur te maken (0–100%)
	GREEN
	BLUE
	WHITE
	ZOOM Wijzigt de stralingshoek (zoom)
	STROBE	Selecteert de stroboscoopfrequentie (0-25 Hz)
ADDRESS 001	-512 Selecteert het DMX-startadres
AUTO PROGRAM	AUTO 1-10 SPEED 0-255 10 automatische programma's
	PROGRAM 1-10 10 instelbare programma's
RUN MODE	DMX DMX-modus
	SLAVE Master/Slave-modus
ZOOM MODE	ZOOM MODE 1 Normale operatie
	ZOOM MODE 2 Aanbevolen voor gebruik onder 40 °F
Hoofdniveau Programmeerniveaus Beschrijving
PERSONALITY	HSIC				9-channel: H/S/CCT dimmer, zoom,zoomherstel, stroboscoop,dimmersnelheid
	SSP				9-kanaals: RGBW, dimmer, zoom,zoomherstel, stroboscoop,dimmersnelheid
	TOUR				12-kanaals: RGBW, dimmer,stroboscoop, kleurenmacro, auto/aangepast, dimmersnelheid,autosnelheid, zoom, zoomherstel
	TR16				17-kanaals: 16-bit RGBW en dimmer;stroboscoop, kleurenmacro,auto/aangepast, dimmersnelheid,autosnelheid, zoom, zoomherstel
	STD.Y				17-kanaals: 16-bit RGBW en dimmer;stroboscoop, kleurenmacro,auto/aangepast, dimmersnelheid,autosnelheid, zoom, zoomherstel
EDIT	PROGRAM1-10	SCENE-01-30	RED	Selecteert de 0-255	Combineert rood, groen, blauw en wit oemeen aangepaste kleur te genereren (0–100%)
			GREEN
			BLUE
			WHITE
			ZOOM		de stralingshoek (zoom)
			STROBE		Selecteert de stroboscoopfrequentie (0-20Hz)
			TIME		Definieert de stapduur (langzaam totsnel)
			FADE		Definieert de fadeduur (langzaam totsnel)
SETTING	****(Toegangs-codeinvullen)	UPLOAD	****(Toegangs-codeinvullen)	SEND	Uploadt aangepaste programma's naarandere Colorado 3 Solo-producten
		RESET	****(Toegangs-codeinvullen)		Herstelt product naar defabrieksinstellingen
		DIMMER	OFF		Selecteert dimprofielen van snel(Dimmer1) tot langzaam Dimmer3) of Off(uit)
			DIM1
			DIM2
			DIM3
			DIM4
		DMX ERROR	SAVE		Gaat verder met de laatste opdracht naverlies van DMX-regeling
			BLACK		Verduistert de armatuur na verlies vanDMX
		PWM	600HZ		Selecteert de PWM-uitgangsfrequentie
			1200HZ
			2000HZ
			2400HZ
			6000HZ
			18000HZ
			25000HZ
		FULL POWERCCT	Warm White		Stelt de kleurtemperatuur in wanneer allekleurfaders zijn ingesteld naar 100%
			Neutral White
			Cool White#1
			Cool White#2
			NORMAL Handmatige kleurtemperatuur
		XY OFFSET	HIDE		Toont en verbergt XY-instellingen in dePWM-menuoptie.
			SHOW

Hoofdniveau	Programmeerniveaus					Beschrijving
KEY	OFF					Schakelt de toegangscode aan of uit
	ON
CALIB.C	****(Toegang- scode invullen)	WHITE	WHITE01-13	X FINE	+/-200	Wijzigt de kleurenmacro's die worden gebruikt in de TOUR, HSIC,TR16 en STD.Y-persoonlijkheden
				Y FINE
INFO	VERSION V.... Toont de geinstalleerde softwareversie
	RDM	UID ...... Geeft de huidige UID #
		LABEL		COLORADO 3 SOLO		Productnaam

DMX-waarden

STD.Y	Kanaal	Functie	Waarde	Percentage/instelling
	1 Dimmer 000		⇔ 255 0-100%
	2 Fijne dimmer 000		⇔ 255	Fijne regeling (16-bit) (Stapduur indien Custom 1–10 in CH. 13 actief is)
	3	Rood	000 ⇔ 255	0–100% (Fadeduur indien Custom 1–10 in CH. 13 actief is)
	4	Fijn rood	000 ⇔ 255 Fijne regeling (16-bit)
	5	Groen	000 ⇔ 255 0-100%
	6	Fijn groen	000 ⇔ 255 Fijne regeling (16-bit)
	7	Blauw	000 ⇔ 255 0-100%
	8	Fijn blauw	000 ⇔ 255 Fijne regeling (16-bit)
	9	Wit	000 ⇔ 255 0-100%
	10	Fijn wit	000 ⇔ 255 Fijne regeling (16-bit)
	11	Kleurenmacro + witbalans	000 ⇔ 010011 ⇔ 030031 ⇔ 050051 ⇔ 070071 ⇔ 090091 ⇔ 110111 ⇔ 130131 ⇔ 150151 ⇔ 170171 ⇔ 195196 ⇔ 200201 ⇔ 205206 ⇔ 210211 ⇔ 215216 ⇔ 220221 ⇔ 225226 ⇔ 230231 ⇔ 235236 ⇔ 240241 ⇔ 245246 ⇔ 250251 ⇔ 255	Geen functieR:100% G: 0-100% B: 0R:100%-0 G: 100% B: 0R:0 G: 100%-0 B: 100%R:0-100% G: 0 B: 100%R:100% G: 0 B: 100%-0 R:100% G: 0-100% B: 0-100%R:100%-0 G: 100%-0 B: 100%RGBW: 100%Wit 1Wit 2Wit 3Wit 4Wit 5Wit 6Wit 7Wit 8Wit 9Wit 10Wit 11Wit 12
	12	Stroboscoop	000 ⇔ 009010 ⇔ 099100 ⇔ 109110 ⇔ 179180 ⇔ 189190 ⇔ 255	Geen functie0–25 HzGeen functieVerlichtingseffectGeen functieWillekeurig

STD.Y

Kanaal	Functie	Waarde	Percentage/instelling
13 Programma's		000 ⇔ 040	Geen functie
		041 ⇔ 050	Auto 1
		051 ⇔ 060	Auto 2
		061 ⇔ 070	Auto 3
		071 ⇔ 080	Auto 4
		081 ⇔ 090	Auto 5
		091 ⇔ 100	Auto 6
		101 ⇔ 110	Auto 7
		111 ⇔ 120	Auto 8
		121 ⇔ 130	Auto 9
		131 ⇔ 140	Auto 10
		141 ⇔ 150	Aangepast 1
		151 ⇔ 160	Aangepast 2
		161 ⇔ 170	Aangepast 3
		171 ⇔ 180	Aangepast 4
		181 ⇔ 190	Aangepast 5
		191 ⇔ 200	Aangepast 6
		201 ⇔ 210	Aangepast 7
		211 ⇔ 220	Aangepast 8
		221 ⇔ 230	Aangepast 9
		231 ⇔ 255	Aangepast 10
14	Automatische snelheid	000 ⇔ 255 0-1	00%
15 Zoom	000	⇔ 255 0-1	00%
16 Zoomherstel		000 ⇔ 200	Geen functie
		201 ⇔ 220	Zoomherstel
		221 ⇔ 255	Geen functie
17 Dimmersnelheid		000 ⇔ 009	Voorinstelling van de dimmersnelheid vanaf het displaymenu
		010 ⇔ 029	Lineaire dimmer
		030 ⇔ 069	Niet-lineaire dimcurve 1 (snelst)
		070 ⇔ 129	Niet-lineaire dimcurve 2
		130 ⇔ 189	Niet-lineaire dimcurve 3
		190 ⇔ 255	Niet-lineaire dimcurve 4 (langzaamst)

TR16	Kanaal	Functie	Waarde	Percentage/instelling
	1 Dimmer 000		⇔ 255 0-1	100%
	2 Fijne dimmer 000		⇔ 255	Fijne regeling (16-bit) (Stapduur indien Custom 1–10 in CH. 13 actief is)
	3	Rood	000 ⇔ 255	0–100% (Fadeduur indien Custom 1–10 in CH. 13 actief is)
	4	Fijn rood	000 ⇔ 255 Fijne regeling (16-bit)
	5	Groen	000 ⇔ 255 0-1	100%
	6	Fijn groen	000 ⇔ 255 Fijne regeling (16-bit)
	7	Blauw	000 ⇔ 255 0-1	100%
	8	Fijn blauw	000 ⇔ 255 Fijne regeling (16-bit)
	9	Wit	000 ⇔ 255 0-1	100%
	10	Fijn wit	000 ⇔ 255 Fijne regeling (16-bit)

TR16

Kanaal	Functie	Waarde	Percentage/instelling
11	Kleurenmacro + witbalans	000 ⇌ 010011 ⇌ 030031 ⇌ 050051 ⇌ 070071 ⇌ 090091 ⇌ 110111 ⇌ 130131 ⇌ 150151 ⇌ 170171 ⇌ 195196 ⇌ 200201 ⇌ 205206 ⇌ 210211 ⇌ 215216 ⇌ 220221 ⇌ 225226 ⇌ 230231 ⇌ 235236 ⇌ 240241 ⇌ 245246 ⇌ 250251 ⇌ 255	Geen functieR:100% G: 0-100% B: 0R:100%-0 G: 100% B: 0R:0 G: 100% B: R:0G: 100%-0 B: R:0-100% G: 0 B: 100%R:100% G: 0 B: 100%-0R:100% G: 0-100% B: 0-100%R:100%-0 G: 100%-0 B: 100%RGBW: 100%Wit 1Wit 2Wit 3Wit 4Wit 5Wit 6Wit 7Wit 8Wit 9Wit 10Wit 11Wit 12
12 Stroboscoop		000 ⇌ 009010 ⇌ 099100 ⇌ 109110 ⇌ 179180 ⇌ 189190 ⇌ 255	Geen functie0–25 HzGeen functieVerlichtingseffectGeen functieWillekeurig
13 Programma's		000 ⇌ 040041 ⇌ 050051 ⇌ 060061 ⇌ 070071 ⇌ 080081 ⇌ 090091 ⇌ 100101 ⇌ 110111 ⇌ 120121 ⇌ 130131 ⇌ 140141 ⇌ 150151 ⇌ 160161 ⇌ 170171 ⇌ 180181 ⇌ 190191 ⇌ 200201 ⇌ 210211 ⇌ 220221 ⇌ 230231 ⇌ 255	Geen functieAuto 1Auto 2Auto 3Auto 4Auto 5Auto 6Auto 7Auto 8Auto 9Auto 10Aangepast 1Aangepast 2Aangepast 3Aangepast 4Aangepast 5Aangepast 6Aangepast 7Aangepast 8Aangepast 9Aangepast 10
14	Automatische snelheid	000 ⇌ 255 0-1	100%
15	Zoom	000 ⇌ 255 0-1	100%
16	Zoomherstel	000 ⇌ 200201 ⇌ 220221 ⇌ 255	Geen functieZoomherstelGeen functie
17	Dimmersnelheid	000 ⇌ 009010 ⇌ 029030 ⇌ 069070 ⇌ 129130 ⇌ 189190 ⇌ 255	Voorinstelling van de dimmersnelheid vanaf het displaymenuLineaire dimmerNiet-lineaire dimcurve 1 (snelst)Niet-lineaire dimcurve 2Niet-lineaire dimcurve 3Niet-lineaire dimcurve 4 (langzaamst)

0-1 1

TOUR	Kanaal	Functie	Waarde	Percentage/instelling
	1 Dimmer 000		⇔ 255 0-100%
	2 Rood	000	⇔ 255	0–100% (Stapduur indien Custom 1–10 in CH. 8 actief is)
	3	G	r ⇔ 255 o	0–100% (Fadeduur indien Custom 1–10 in CH. 8 actief is) e h 000
	4	B	l ⇔ 255 0-100% u w
	5	Wit	000 ⇔ 255 0-100%
	6	Kleurenmacro + witbalans	000 ⇔ 010	Geen functie
			011 ⇔ 030	R:100% G: 0-100% B: 0
			031 ⇔ 050	R:100%-0 G: 100% B: 0
			051 ⇔ 070	R:0 G: 100% B: 0-100%
			071 ⇔ 090	R:0 G: 100%-0 B: 100%
			091 ⇔ 110	R:0-100% G: 0 B: 100%
			111 ⇔ 130	R:100% G: 0 B: 100%-0
			131 ⇔ 150	R:100% G: 0-100% B: 0-100%
			151 ⇔ 170	R:100%-0 G: 100%-0 B: 100%
			171 ⇔ 195	RGBW: 100%
			196 ⇔ 200	Wit 1
			201 ⇔ 205	Wit 2
			206 ⇔ 210	Wit 3
			211 ⇔ 215	Wit 4
			216 ⇔ 220	Wit 5
			221 ⇔ 225	Wit 6
			226 ⇔ 230	Wit 7
			231 ⇔ 235	Wit 8
			236 ⇔ 240	Wit 9
			241 ⇔ 245	Wit 10
			246 ⇔ 250	Wit 11
			251 ⇔ 255	Wit 12
	7	Stroboscoop	000 ⇔ 009	Geen functie
			010 ⇔ 099	0–25 Hz
			100 ⇔ 109	Geen functie
			110 ⇔ 179	Verlichtingseffect
			180 ⇔ 189	Geen functie
			190 ⇔ 255	Willekeurig
	8	Programma's	000 ⇔ 040	Geen functie
			041 ⇔ 050	Auto 1
			051 ⇔ 060	Auto 2
			061 ⇔ 070	Auto 3
			071 ⇔ 080	Auto 4
			081 ⇔ 090	Auto 5
			091 ⇔ 100	Auto 6
			101 ⇔ 110	Auto 7
			111 ⇔ 120	Auto 8
			121 ⇔ 130	Auto 9
			131 ⇔ 140	Auto 10
			141 ⇔ 150	Aangepast 1
			151 ⇔ 160	Aangepast 2
			161 ⇔ 170	Aangepast 3
			171 ⇔ 180	Aangepast 4
			181 ⇔ 190	Aangepast 5
			191 ⇔ 200	Aangepast 6
			201 ⇔ 210	Aangepast 7
			211 ⇔ 220	Aangepast 8
			221 ⇔ 230	Aangepast 9
			231 ⇔ 255	Aangepast 10
	9	Automatische snelheid	000 ⇔ 255 0-100%
	10	Zoom	000 ⇔ 255 0-100%
	11	Zoomherstel	000 ⇔ 200	Geen functie
			201 ⇔ 220	Zoomherstel
			221 ⇔ 255	Geen functie
12 Dimmersnelheid		000 ⇌ 009	Voorinstelling van de dimmersnelheid vanaf het displaymenu
		010 ⇌ 029	Lineaire dimmer
		030 ⇌ 069	Niet-lineaire dimcurve 1 (snelst)
		070 ⇌ 129	Niet-lineaire dimcurve 2
		130 ⇌ 189	Niet-lineaire dimcurve 3
		190 ⇌ 255	Niet-lineaire dimcurve 4 (langzaamst)

SSP	Kanaal	Functie	Waarde	Percentage/instelling
	1 Dimmer 000		⇔ 255 0-1	100%
	2 Rood	000	⇔ 255 0-1	100%
	3	G	r ⇔ 255 0-6	00% e n 000
	4	B	l ⇔ 255 0-8	00% u w
	5	Wit	000 ⇔ 255 0-1	100%
	6	Stroboscoop	000 ⇔ 009010 ⇔ 099100 ⇔ 109110 ⇔ 179180 ⇔ 189190 ⇔ 255	Geen functie0–25 HzGeen functieVerlichtingseffectGeen functieWillekeurig
	7	Zoom	000255 0-1	100%
	8 Zoomherstel		000 ⇔ 200201 ⇔ 220221 ⇔ 255	Geen functieZoomherstelGeen functie
	9	Dimmersnelheid	000 ⇔ 009010 ⇔ 029030 ⇔ 069070 ⇔ 129130 ⇔ 189190 ⇔ 255	Voorinstelling van de dimmersnelheid vanaf het displaymenuLineaire dimmerNiet-lineaire dimcurve 1 (snelst)Niet-lineaire dimcurve 2Niet-lineaire dimcurve 3Niet-lineaire dimcurve 4 (langzaamst)

HSIC	Kanaal	Functie	Waarde	Percentage/instelling
	1	Dimmer 000	⇔ 255 0-1	100%
	2	Tint	000 255 0-1	100%
	3	Fijn Tint	000 ⇔ 255 Fijne regeling (16-bit)
	4	Verzadiging	000 ⇔ 255 0-1	100%
	5	witbalans	000 ⇔ 010011 ⇔ 030031 ⇔ 050051 ⇔ 070071 ⇔ 090091 ⇔ 110111 ⇔ 130131 ⇔ 150151 ⇔ 170171 ⇔ 190191 ⇔ 210211 ⇔ 230231 ⇔ 255	Geen functieWit 1Wit 2Wit 3Wit 4Wit 5Wit 6Wit 7Wit 8Wit 9Wit 10Wit 11Wit 12
	6	Stroboscoop	000 ⇔ 009010 ⇔ 099100 ⇔ 109110 ⇔ 179180 ⇔ 189190 ⇔ 255	Geen functie0–25 HzGeen functieVerlichtingseffectGeen functieWillekeurig
	7	Zoom	000 ⇔ 255 0-1	100%

HSIC

Kanaal	Functie	Waarde	Percentage/instelling
8 Zoomherstel		000 ⇌ 200	Geen functie
		201 ⇌ 220	Zoomherstel
		221 ⇌ 255	Geen functie
9 Dimmersnelheid		000 ⇌ 009	Voorinstelling van de dimmersnelheid vanaf het displaymenu
		010 ⇌ 029	Lineaire dimmer
		030 ⇌ 069	Niet-lineaire dimcurve 1 (snelst)
		070 ⇌ 129	Niet-lineaire dimcurve 2
		130 ⇌ 189	Niet-lineaire dimcurve 3
		190 ⇌ 255	Niet-lineaire dimcurve 4 (langzaamst)

Contact Us
