MODE D'EMPLOI Maverick MK Pyxis Chauvet
A Propos de ce Manuel
Le manuel de référence (MR) du Maverick MK Pyxis reprend des informations de base sur ce produit notamment en matière de connexions, montage, options de menu et valeurs DMX. Téléchargez le Manuel d'Utilisation sur www.chauvetprofessional.com for pour de plus amples informations.
Clause de Non-Responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.
GARANTIE LIMITÉE
VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.
Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.
Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.
Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.
Consignes de Sécurité
Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.
- Ce luminaire est uniquement réservé à un usage professionnel.
- N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
- Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- ATTENTION: Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
- ATTENTION: le boîtier de ce produit peut s'avérer brûlant lors du fonctionnement.
- Montez toujours ce produit dans un endroit bien ventilé, à au moins 50 cm (20 pouces) des surfaces adjacentes.
- Le luminaire doit être placé de manière à ce qu'il ne soit pas possible de le regarder de manière fixe à une distance inférieure à 3,9 m.
- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du produit lorsque celui-ci fonctionne.
• Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce produit en hauteur. - N'utilisez PAS cet appareil en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pourrait en affecter le fonctionnement. (IP20)
• N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés. - Ne connectez ce produit NI à un gradateur NI à un rhéostat.
- Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
- N'utilisez QUE les lyres de suspension ou les poignées pour transporter cet appareil. Ne transportez jamais cet appareil par sa lyre asservie.
- Si le câble ou le cordon flexible externe de ce luminaire est endommagé, il doit être remplacé par un câble ou cordon spécial disponible exclusivement auprès du fabricant ou de son prestataire de service.
- La source lumineuse contenue dans ce luminaire ne peut être remplacée que par le fabricant ou son prestataire de service ou une personne suffisamment qualifiée.
• La température ambiante maximale doit être de 113° F (45° C). Ne le faites pas fonctionner à des températures plus élevées. - En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
Contact
En dehors des États-Unis, du Royaume-Uni et de l'Irlande, du Mexique, ou de Benelux contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre produit. Consultez le site www.chauvetprofessional.com pour trouver nos coordonnées.
Ce qui est Inclus
- Maverick MK Pyxis
- 2 fixations Omega sans matériel de montage
- Un cordon d'alimentation Seetronic Powerkon IP65
• Un Manuel de Référence
Alimentation CA
Ce produit est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Prise CA
| Connexion | Câble (États-Unis) | Câble (Europe) | Couleur de la Vis |
| Conducteur CA Noir Marron Jaune/Cuivré | |||
| Neutre CA Blanc Bleu Argenté | |||
| Terre CA Vert/Jaune | Vert/Jaune | Vert |
Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
Connexion Électrique
Il est possible connecter jusqu'à 3 produits Maverick MK Pyxis à 100 V, 4 produits à 120 V, 7 produits à 208 V, ou 8 produits à 230 V ou 240 V. Ne dépassez jamais ce nombre. Les cordons d'alimentation peuvent être achetés séparément.
Remplacement du Fusible
- Débranchez l'appareil de l'alimentation.
- À l'aide d'un tournevis à tête plate, dévissez le couvercle du porte-fusible du boîtier.
- Retirez le fusil obsolète et remplacez-le par un fusible en bon état de même type et ampérage.
- Revissez le couvercle du porte-fusible et rebranchez l'unité.
Connexions du signal
Vous pouvez relier le Maverick MK Pyxis à un contrôleur ou à un logiciel de contrôle à l'aide d'une connexion DMX, une connexion Ethernet ou les deux à la fois. En cas d'utilisation du Maverick MK Pyxis conjointement avec d'autres appareils compatibles avec les protocoles Art-Net™, sACN ou Kling-Net, vous gardez le contrôle individuel sur un même réseau. Veuillez consulter le manuel d'utilisation pour plus d'informations sur la connexion et la configuration de l'appareil avec ces signaux.
Personnalités de contrôle
Le Maverick MK Pyxis utilise les protocoles DMX, Art-Net™, sACN, WDMX et Kling-Net pour ses personnalités de contrôle:
| Single Control | Dual Control Movement | Dual Control Pixels |
| Basic (26 canaux) | Basic (13 canaux) | Basic (30 canaux) |
| Standard (66 canaux) | Standard (30 canaux) | Standard (40 canaux) |
| Advanced (113 canaux) | Advanced (41 canaux) | Advanced (80 canaux) |
| Tour (131 canaux) | Utilise DMX, Art-NetTM ou sACN | Utilise DMX, Art-NetTM, sACN ou Kling-Net |
| Utilise DMX, Art-NetTM, sACN ou WDMX |
En mode "Dual Control", les protocoles "Movement" et "Pixels" ne peuvent pas être identiques.
Connexion DMX
Le Maverick MK Pyxis fonctionnera conjointement avec un jeu d'orgues DMX doté d'une connexion de donnée DMX à 3 ou 5 broches. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.
Connexion Art-Net™
Art-Net™ est un protocole Ethernet par TCP/IP qui permet de transférer de grandes quantités de données DMX512 en utilisant une connexion etherCON RJ45 sur un grand réseau. Une introduction au protocole Art-Net™ est disponible sur le site internet www.chauvetprofessional.com. Chauvet Professional recommande d'utiliser le mode Unicast pour de meilleurs résultats.
Art-Net™ conçu et droit d'auteur par Artistic Licence Holdings Ltd.
Connexion sACN
Également appelé ANSI E1.31, le streaming ACN est un protocole Ethernet qui utilise les couches et le formatage de l'Architecture for Control Networks pour transporter des données DMX512 par IP ou tout autre réseau compatible ACN. L'ACN est maintenu par la PLASA (Professional Lighting and Sound Association).
Connexion Kling-Net
Kling-Net est un protocole réseau qui permet la configuration automatique des appareils d'affichage en utilisant une connexion Ethernet etherCON RJ45. Référez-vous au manuel du logiciel ArKaos pour des instructions détaillées sur la programmation de cet appareil.
Pour un fonctionnement sans problème, le protocole ArKaos Kling-Net nécessite l'utilisation d'une carte réseau Ethernet gigabit (1000 Mbps) et d'un routeur.
Le protocole ArKaos Kling-Net permet uniquement de faire fonctionner les modes "Standard Pixels" ou "Basic Pixels".
RDM (Gestion des périphériques à distance)
Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Maverick MK Pyxis supporte le protocole RDM permettant un retour d'information pour la surveillance de la température et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.
Montage
Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Utilisez au moins deux points de fixation par appareil. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/products.

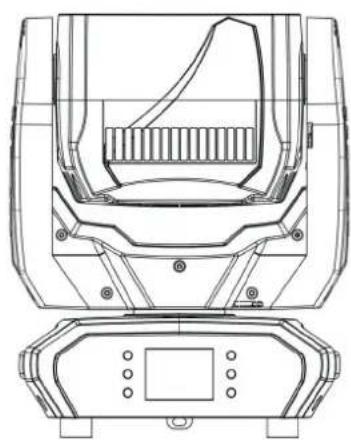

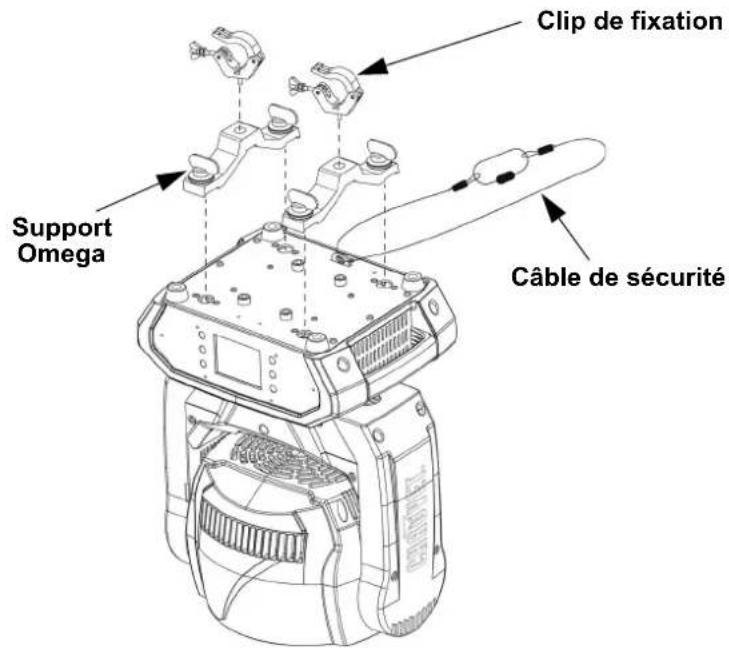

Schéma de Montage de l'appareil
Panneau de commande tactile
Le Maverick MK Pyxis est équipé d'un affichage avec un écran tactile ainsi que de 6 boutons de commande. L'écran tactile peut être verrouillé et calibré via l'option Setup (paramétrage) du menu.
Description du Tableau de Commandes
| Bouton Fonction | |
| < ↑ > | Permet de naviguer vers le haut dans la liste du menu ou d'incrémenter une valeur numérique dans une fonction |
| < ≡ > | Permet de sortir du menu ou de la fonction en cours |
| < ↓ > | Permet de naviguer vers le bas dans la liste du menu ou de décrémenter une valeur numérique dans une fonction |
| < ← > | Permet de se déplacer vers la gauche dans le menu |
| < ← > | Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection |
| < → > | Permet de se déplacer vers la droite dans le menu |

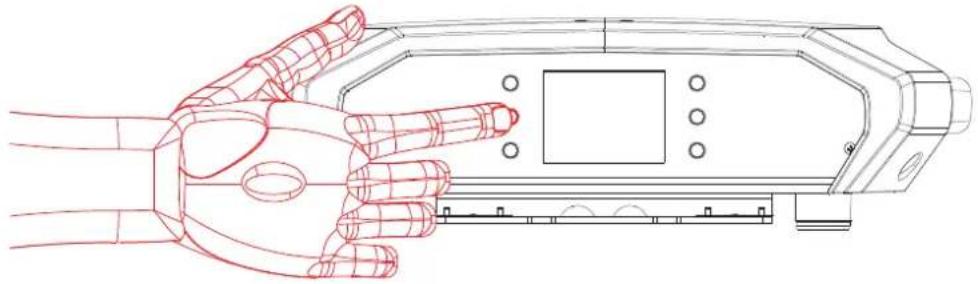

Affichage à piles
Appuyez sur la touche et maintenez-la enfoncée jusqu'à ce que l'écran du menu apparaisse (environ 15 secondes).
Reportez-vous à la page du produit Maverick MK Pyxis sur www.chauvetprofessional.com pour la demière carte des menu.
| Niveaux de Programmation Description | |||||
| Control Settings Control Settings Niveau Principal | |||||
| Control Settings | Single Control | DMX | Personality | Basic | |
| Standard | |||||
| Advanced | |||||
| Tour | |||||
| Start Address | 0-512 Définir l'adresse DMX de départ | ||||
| ArtNet | Personality | Basic | |||
| Standard | |||||
| Advanced | |||||
| Tour | |||||
| Start Address | 0-512 Définir l'adresse Art-NetTM de départ | ||||
| Universe 0-255 Définir l'univers Art-NetTM | |||||
| sACN | Personality | Basic | |||
| Standard | |||||
| Advanced | |||||
| Tour | |||||
| Start Address | 0-512 Définir l'adresse sACN de départ | ||||
| Universe 0-255 Définir l'univers sACN | |||||
| WDMX | Personality | Basic | |||
| Standard | |||||
| Advanced | |||||
| Tour | |||||
| Start Address | 0-512 Définir l'adresse WDMX de départ | ||||
| Dual Control | Movement | DMX | Personality | Basic | |
| Standard | |||||
| Advanced | |||||
| Start Address | 0-512 Définir l'adresse DMX de départ | ||||
| ArtNet | Personality | Basic | |||
| Standard | |||||
| Advanced | |||||
| Start Address | 0-512 Définir l'adresse Art-NetTM de départ | ||||
| Universe 0-255 Définir l'univers Art-NetTM | |||||
| sACN | Personality | Basic | |||
| Standard | |||||
| Advanced | |||||
| Start Address | 0-512 Définir l'adresse sACN de départ | ||||
| Universe 0-255 Définir l'univers sACN | |||||
| Pixels | DMX | Personality | Basic | ||
| Standard | |||||
| Advanced | |||||
| Start Address | 0-512 Définir l'adresse DMX de départ | ||||
| ArtNet | Personality | Basic | |||
| Standard | |||||
| Advanced | |||||
| Start Address | 0-512 Définin l'adresse Art-NetTM de départ | ||||
| Universe 0-255 Définir l'univers Art-NetTM | |||||
| sACN | Personality | Basic | |||
| Standard | |||||
| Advanced | |||||
| Start Address | 0-512 Définir l'adresse sACN de départ | ||||
| Universe 0-255 Définir l'univers sACN | |||||
| KlingNet Personality | Basic | Définir la personnalité Kling-Net | |||
| Standard | (voir la sectionPersonnalités de contrôle) | ||||
| Niveaux de Programmation Description | ||||
| Test Mode Test Mode Niveau Principal | ||||
| Test Mode | Auto Test | Effectuer un test automatique de toutes les fonctions | ||
| Manual Test | Pan | 000-255 | Contrôler et tester manuellement chaque paramètre depuis le panneau de commande | |
| Tilt | ||||
| P/T Speed | ||||
| Red | ||||
| Green | ||||
| Blue | ||||
| White | ||||
| CTC | ||||
| Color | ||||
| Pattern | ||||
| LED Macro | ||||
| LED Ma. Speed | ||||
| LED Ma. Fade | ||||
| Background | ||||
| Background Dim. | ||||
| Dimmer | ||||
| Shutter | ||||
| Function | ||||
| Zoom | ||||
| Setup Setup Niveau Principal | ||||
| Setup | Network Settings | IP Mode | Manual Réglage | manuel de l'adresse IP |
| DHCP L'adresse | IP est définie par le réseau | |||
| Static L'adresse | IP est définie par l'appareil | |||
| IP ____.______ | ______ | Réglage de l'adresse IP en mode manuel | ||
| SubMask ____.______ | ______ | Réglage du masque de sous-réseau en mode manuel | ||
| Pan Reverse | NO Fonctionnement normal du pan | |||
| YES Fonctionnement inversé du pan | ||||
| Tilt Reverse | NO Fonctionnement normal du tilt | |||
| YES Fonctionnement inversé du tilt | ||||
| Zoom Reverse | NO Zoom normal | |||
| YES Zoom inverse | ||||
| Screen Reverse | NO L'écran s'affiche à normal | |||
| YES L'écran s'affiche à l'envers | ||||
| AUTO Orientation automatique de l'écran | ||||
| Pan Angle | 540 Plage d'angle de pan: 540° | |||
| 360 Plage d'angle de pan: 360° | ||||
| 180 Plage d'angle de pan: 180° | ||||
| Tilt Angle | 270 Plage d'angle de tilt: 270° | |||
| 180 Plage d'angle de tilt: 180° | ||||
| 90 Plage d'angle de tilt: 90° | ||||
| BL. O. P/T Move | NO Pas de noir général pendant le pan/tilt | |||
| YES Noir général pendant le pan/tilt | ||||
| Calibration | NO Conserver les paramètres actuels | |||
| YES Calibration de l'écran tactile | ||||
| Touchscreen Lock | NO L'écran réponds au toucher | |||
| YES L'écran ne réponds pas au toucher | ||||
| Lock Screen | NO | Boutons de verrouillage et écran tactile | ||
| YES | Mot de Passe: 0920 | |||
| Setup (suite) | Setup Niveau Principal (suite) | |||
| Swap XY | NO Ne pas permuter le pan et le tilt | |||
| YES Le pan contrôle le tilt et inversement | ||||
| WDMX Reset | NO Ne pas réinitialiser le WDMX | |||
| YES Réinitialiser le WDMX | ||||
| Backlight Timer | 30S L'affichage s'éteint après 30 secondes | |||
| 1M L'affichage s'éteint après 1 minute | ||||
| 5M L'affichage s'éteint après 5 minutes | ||||
| ON L'affichage reste allume | ||||
| Loss of Data | Hold Conservation du dernier signal reçu | |||
| Close Extinction de l'unité | ||||
| Fans | Auto | La vitesse du ventilateur s'adapte à la température de l'appareil | ||
| Full | La vitesse du ventilateur est réglée sur la vitesse haute | |||
| ECO Mode silencieux | ||||
| C Mixing Mode | RGBW | Mélange de couleur supplémentaire (0 à 100%) | ||
| CMY Mélange de couleur retirée (100% à 0) | ||||
| Dimmer Curve | Linear | Définir la courbe de gradation | ||
| Square | ||||
| I Squa | ||||
| SCurve | ||||
| Dimmer Speed | Smooth | Modifier la vitesse de gradation | ||
| Fast | ||||
| PWM Option | 600Hz | Permet de sélectionner la fréquence de sortie MLI | ||
| 1200Hz | ||||
| 2000Hz | ||||
| 4000Hz | ||||
| 6000Hz | ||||
| 15000Hz | ||||
| Color Balance | Red | valeur maximum de LED verte | Définir la valeur maximum de LED rouge | |
| Green Définir la valeur maximum de LED bleue | ||||
| Blue Définir la valeur maximum de LED bleue | ||||
| White | Définir la valeur maximum de LED blanche | |||
| Preset Select | PRESET A | Options de menu des préréglages enregistrés | ||
| PRESET B | ||||
| PRESET C | ||||
| Preset Sync | NO Permet de transférer les options de menu des préréglages enregistrés vers d'autres appareils Maverick MK Pyxis de la chaîne DMX en guirlande | |||
| YES | ||||
| Reset Function | Pan/Tilt | NO | Réinitialiser chaque fonction de manière individuelle ou toutes les fonctions à partir du démarrage | |
| YES | ||||
| Zoom | NO | |||
| YES | ||||
| All | NO | |||
| YES | ||||
| Factory Settings | NO | Réinitialisation aux paramètres par défaut d'usine | ||
| YES | ||||
| Sys Info Sys Info Niveau Principal | ||||
| Sys Info | Ver V_ | Affiche la version du micrologiciel | ||
| Running Mode | --- | Affiche le mode d'exécution actuel | ||
| Address | --- | Affiche l'adresse de départ actuelle | ||
| Temperature | --- | Affiche la température actuelle de l'appareil en °C | ||
| Sys Info (suite) | Sys Info Niveau Principal (suite) | |||
| Sys Info (suite) | Fixture Information | Fixture Hours _ _ _ | Affiche le nombre d'heure pendant lequel l'appareil est resté allumé | |
| Ip _ _ _ _ _ _ | _______ Affiche l'adresse IP actuelle | |||
| SubMask _ _ _ _ | _______ | Affiche le masque de sous-réseau actuel | ||
| MAC _ _ _ _ | _______ Affiche l'adresse MAC actuelle | |||
| Fan Information | Head Fan1 Speed _ | Affiche la vitesse des ventilateurs de tête en tr/min | ||
| Head Fan2 Speed _ | ||||
| Error Information No | Error!* Affiche n'importe erreurs ou "No Error!" | |||
| Channel Information | Frequency | --- | Affiche toutes les valeurs actuelles des signaux en entrée, 000 à 255 | |
| Pan | ||||
| Pan Fine | ||||
| Tilt | ||||
| Tilt Fine | ||||
| Pan Rotation | ||||
| Tilt Rotation | ||||
| P/T Speed | ||||
| CTC | ||||
| Color (1-2) | ||||
| Pattern | ||||
| LED Macro | ||||
| LED Ma. Speed | ||||
| LED Ma. Fine | ||||
| Background | ||||
| Background Dim. | ||||
| Bg. Dim. Fine | ||||
| Dimmer (A-B) | ||||
| Dimmer Fine (A-B) | ||||
| Shutter (1-2) | ||||
| Zoom | ||||
| Function | ||||
| Red (tout, 1-10) | ||||
| Red Fine (tout, 1-10) | ||||
| Green (tout, 1-10) | ||||
| Green fine (tout, 1-10) | ||||
| Blue (tout, 1-10) | ||||
| Blue Fine (tout, 1-10) | ||||
| White (tout, 1-10) | ||||
| White Fine (tout, 1-10) | ||||
| Dimmer (1-10) | ||||
| Dimmer Fine (1-10) | ||||

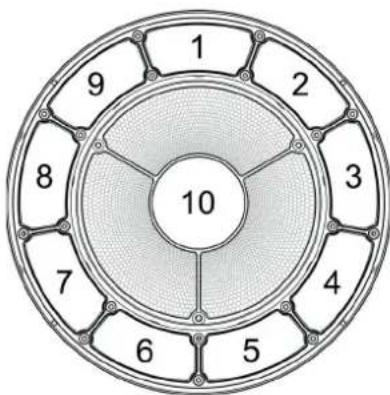

Zones pour le contrôle de pixels
Valeurs "Single Control"
"Single Control": Mode "Tour" (131Ch)
| Canal Fonction Valeur Pourcentage/Paramétrage | ||||||||
| 1 Pan (balayage) 000 | 255 0–100% | |||||||
| 2 | P a n f i | n 255 0–100% | ||||||
| 3 Tilt (basculement) 000 | 255 0–100% | |||||||
| 4 Tilt fin 000 | 255 0–100% | |||||||
| 5 Pan en continu | 000 Pas de fonction001 127 Pan en continu, rapide à lent128 Pas de fonction129 255 Pan en continu inversé, lent à rapide | |||||||
| 6 Tilt en continu | 000 Pas de fonction001 127 Tilt en continu, rapide à lent128 Pas de fonction129 255 Tilt en continu inversé, lent à rapide | |||||||
| 7 Vitesse Pan/Tilt 000 | 255 Rapide à lent | |||||||
| 8 | CTC | 000 Pas de fonction001 255 Température de couleur, 2800–10000 K | ||||||
| 9 Couleur de l'anneau | 000 Pas de fonction001 002 2700K R = 156 G = 118 B = 0 W = 63003 004 3200K R = 156 G = 141 B = 5 W = 89005 006 4200K R = 156 G = 141 B = 14 W = 255007 008 5600K R = 156 G = 207 B = 54 W = 255009 010 8000K R = 130 G = 255 B = 96 W = 255011 Bleu R = 0 G = 0 B = 255 W = 0012 048 + vert R = 0 G = 0–255 B = 255 W = 0049 Cyan R = 0 G = 255 B = 255 W = 0050 086 - bleu R = 0 G = 255 B = 255–0 W = 0087 Vert R = 0 G = 255 B = 0 W = 0088 124 + rouge R = 0–255 G = 255 B = 0 W = 0125 Jaune R = 255 G = 255 B = 0 W = 0126 162 - vert R = 255 G = 255–0 B = 0 W = 0163 Rouge R = 255 G = 0 B = 0 W = 0164 200 + bleu R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0202 238 - rouge R = 255–0 G = 0 B = 255 W = 0239 Bleu R = 0 G = 0 B = 255 W = 0240 247 Changement de couleur, rapide à lent248 255 $aut de couleur, rapide à lent | |||||||
| Canal | Fonction | Valeur | Pourcentage/Paramétrage |
| 10 Couleur du faisceau | 000 Pas de fonction001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89005 ⇔ 006 4200K R = 156 G = 141 B = 14 W = 255007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255009 ⇔ 010 8000K R = 130 G = 255 B = 96 W = 255011 Bleu R = 0 G = 0 B = 255 W = 0012 ⇔ 048 + vert R = 0 G = 0–255 B = 255 W = 0049 Cyan R = 0 G = 255 B = 255 W = 0050 ⇔ 086 - bleu R = 0 G = 255 B = 255–0 W = 0087 Vert R = 0 G = 255 B = 0 W = 0088 ⇔ 124 + rouge R = 0–255 G = 255 B = 0 W = 0125 Jaune R = 255 G = 255 B = 0 W = 0126 ⇔ 162 - vert R = 255 G = 255–0 B = 0 W = 0163 Rouge R = 255 G = 0 B = 0 W = 0164 ⇔ 200 + bleu R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0202 ⇔ 238 - rouge R = 255–0 G = 0 B = 255 W = 0239 Bleu R = 0 G = 0 B = 255 W = 0240 ⇔ 247 Changement de couleur, rapide à lent248 ⇔ 255 aut de couleur, rapide à lent | ||
| 11 Gobo | 000 Pas de fonction001 ⇔ 255 Gobos (indexé) | ||
| 12 | Macro LED /Programme Automatique | 000 ⇔ 015 Pas de fonction016 ⇔ 135 Macros LED136 ⇔ 255 Programmes automatique | |
| 13 | Vitesse pour Macro LED /Programme Automatique | 000 ⇔ 127 Rapide à lent, sens horaire128 Attente129 ⇔ 255 Lent à rapide, dans le sens antihoraire | |
| 14 Décalage interne LED | 000 ⇔ 255 Rapide à lent | ||
| 15 Couleur de l'arrière plan | 000 Pas de fonction001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89005 ⇔ 006 4200K R = 166 G = 141 B = 14 W = 255007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255009 ⇔ 010 8000K R = 130 G = 255 B = 96 W = 255011 BleuR = 0 G = 0 B = 255 W = 0012 ⇔ 048 + vert R = 0 G = 0–255 B = 255 W = 0049 Cyan R = 0 G = 255 B = 255 W = 0050 ⇔ 086 - bleu R = 0 G = 255 B = 0 W = 0087 Vert R = 0 G = 255 B = 0 W = 0088 ⇔ 124 + rouge R = 0–255 G = 255 B = 0 W = 0125 Jaune R = 255 G = 255 B = 0 W = 0126 ⇔ 162 - vert R = 265 G = 255–0 B = 0 W = 0163 Rouge R = 255 G = 0 B = 0 W = 0164 ⇔ 200 + bleu R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0239 Bleu R = 0 G = 0 B = 255 W = 0240 ⇔ 247 Changement de couleur, rapide à lent248 ⇔ 255aut de couleur, rapide à lent | ||
| 16 Gradateur de l'arrière plan | 000 | ⇔ 255 0–100% | |
| 17 Gradateur fin de l'arrière plan | 000 | ⇔ 255 0–100% | |
| 18 Gradateur principal | 000 | ⇔ 255 0–100% | |
| 19 Gradateur fin principal | 000 | ⇔ 255 0–100% | |
| 20 Obturateur de l'anneau | 000 ⇔ 019 Arrêt020 ⇔ 024 Marche025 ⇔ 069 troboscope, rapide à lent070 ⇔ 089troboscope 100–0%, rapide à lent090 ⇔ 109 troboscope 0–100%, rapide à lent110 ⇔ 129troboscope aléatoire, rapide à lent130 ⇔ 149 troboscope aléatoire 100–0%, rapide à lent150 ⇔ 169troboscope aléatoire 0–100%, rapide à lent170 ⇔ 189 troboscope pulsation, rapide à lent190 ⇔ 209troboscope pulsation aléatoire, rapide à lent210 ⇔ 229 troboscope 0–100–0%, rapide à lent230 ⇔ 244troboscope pulsation aléatoire, rapide à lent245 ⇔ 255 Marche | ||
| 21 Obturateur du faisceau | 000 ⇔ 019 Arrêt020 ⇔ 024 Marche025 ⇔ 069 troboscope, rapide à lent070 ⇔ 089troboscope 100–0%, rapide à lent090 ⇔ 109 troboscope 0–100%, rapide à lent110 ⇔ 129trocoscope aléatoire, rapide à lent130 ⇔ 149 troboscope aléatoire 100–0%, rapide à lent150 ⇔ 169troboscope aléatoire 0–100%, rapide à lent170 ⇔ 189 troboscope pulsation, rapide à lent190 ⇔ 209troboscope pulsation aléatoire, rapide a lent210 ⇔ 229 troboscope 0–100–0%, rapide à lent230 ⇔ 244troboscope pulsation aléatoire, rapide à lent245 ⇔ 255 Marche | ||
| 22 Zoom 000 | ⇔ 255 Large à étroit | ||
| 23 Contrôle | 000 ⇔ 009 Pas de fonction010 ⇔ 014 Noir général pendant le pan/tilt015 ⇔ 019 Réservé pour utilisation future020 ⇔ 024 Mode de mélange de couleur RGBW (en ajout)025 ⇔ 029 Mode de mélange de couleur CMY (en soustraction)030 ⇔ 049 Réservé pour utilisation future050 ⇔ 054 Réinitialisation du pan055 ⇔ 059 Réinitialisation du tilt060 ⇔ 064 Réinitialisation zoom065 ⇔ 069 Réservé pour utilisation future070 ⇔ 074 Réinitialisation totale075 ⇔ 109 Réservé pour utilisation future110 ⇔ 114 Vitesse rapide de pan/tilt115 ⇔ 119 Vitesse lente de pan/tilt120 ⇔ 124 Mode de vitesse ventilateur lente125 ⇔ 129 Mode de vitesse ventilateur plein régime130 ⇔ 134 Mode de vitesse ventilateur automatique135 ⇔ 139 Mode de vitesse de gradation rapide140 ⇔ 144 Mode de vitesse de gradation lente145 ⇔ 255 Réservé pour utilisation future | ||
| 24 Rouge principal 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 25 Rouge fin principal 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 26 Vert principal 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 27 Vert fin principal 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 28 Bleu principal 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 29 Bleu fin principal 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 30 Blanc principal | 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 31 Blanc fin principal | 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 32 | Gradateur 1 000 ⇔ 255 0–100% | ||
| 33 | Gradateur fin 1 000 | ⇔ 255 0–100% | |
| 34 | Rouge 1 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 35 | Rouge fin 1 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 36 | Vert 1 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 37 | Vert fin 1 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 38 | Bleu 1 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 39 | Bleu fin 1 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 40 | Blanc 1 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 41 | Blanc fin 1 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 42 | Gradateur 2 000 | ⇔ 255 0–100% | |
| 43 | Gradateur fin 2 000 | ⇔ 255 0–100% | |
| 44 | Rouge 2 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 45 | Rouge fin 2 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 46 | Vert 2 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 47 | Vert fin 2 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 48 | Bleu 2 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 49 | Bleu fin 2 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 50 | Blanc 2 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 51 | Blanc fin 2 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 52 | Gradateur 3 000 | ⇔ 255 0–100% | |
| 53 | Gradateur fin 3 000 | ⇔ 255 0–100% | |
| 54 | Rouge 3 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 55 | Rouge fin 3 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 56 | Vert 3 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 57 | Vert fin 3 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 58 | Bleu 3 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 59 | Bleu fin 3 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 60 | Blanc 3 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 61 | Blanc fin 3 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 62 | Gradateur 4 000 | ⇔ 255 0–100% | |
| 63 | Gradateur fin 4 000 | ⇔ 255 0–100% | |
| 64 | Rouge 4 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 65 | Rouge fin 4 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 66 | Vert 4 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 67 | Vert fin 4 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 68 | Bleu 4 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 69 | Bleu fin 4 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 70 | Blanc 4 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 71 | Blanc fin 4 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 72 | Gradateur 5 000 | ⇔ 255 0–100% | |
| 73 | Gradateur fin 5 000 | ⇔ 255 0–100% | |
| 74 | Rouge 5 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 75 | Rouge fin 5 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 76 | Vert 5 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 77 | Vert fin 5 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 78 | Bleu 5 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 79 | Bleu fin 5 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 80 | Blanc 5 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 81 | Blanc fin 5 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 82 | Gradateur 6 000 | ⇔ 255 0–100% | |
| 83 | Gradateur fin 6 000 | ⇔ 255 0–100% | |
| 84 | Rouge 6 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 85 | Rouge fin 6 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 86 | Vert 6 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 87 Vert fin6 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 88 Bleu 6 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 89 Bleu fin 6 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 90 Blanc 6 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 91 Blanc fin 6 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 92 Gradateur 7 000 | ⇔ 255 0–100% | ||
| 93 Gradateur fin 7 000 | ⇔ 255 0–100% | ||
| 94 Rouge 7 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 95 Rouge fin 7 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 96 Vert 7 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 97 Vert fin 7 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 98 Bleu 7 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 99 Bleu fin 7 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 100 Blanc 7 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 101 Blanc fin 7 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 102 Gradateur 8 000 | ⇔ 255 0–100% | ||
| 103 Gradateur fin 8 000 | ⇔ 255 0–100% | ||
| 104 Rouge 8 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 105 Rouge fin 8 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 106 Vert 8 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 107 Vert fin 8 | 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 108 Bleu 8 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 109 Bleu fin 8 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 110 | Blanc 8 | 000 ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 111 | Blanc fin 8 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 112 Gradateur 9 000 | ⇔ 255 0–100% | ||
| 113 Gradateur fin 9 000 | ⇔ 255 0–100% | ||
| 114 Rouge 9 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 115 Rouge fin 9 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 116 | Vert 9 | 000 ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 117 | Vert fin 9 | 000 ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 118 | Bleu 9 | 000 ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 119 Bleu fin 9 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 120 Blanc 9 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 121 Blanc fin 9 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 122 Gradateur 10 | 000 | ⇔ 255 0–100% | |
| 123 Gradateur fin 10 | 000 | ⇔ 255 0–100% | |
| 124 Rouge 10 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 125 Rouge fin 10 | 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 126 Vert 10 | 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 127 Vert fin 10 | 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 128 Bleu 10 | 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 129 Bleu fin 10 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 130 Blanc 10 | 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 131 Blanc fin 10 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
"Single Control": Mode "Advanced" (113Ch)
| Canal Fonction Valeur Pourcentage/Paramétrage | |||||||||||||
| 1 Pan (balayage) 000 | ⇔ 255 0-100% | ||||||||||||
| 2 | P a n f i | n ⇔ 25500-100% | |||||||||||
| 3 Tilt (basculement) 000 | ⇔ 255 0-100% | ||||||||||||
| 4 | T i l t f | i ⇔n 255 0-9000% | |||||||||||
| 5 Pan en continu | 000 Pas de fonction001 ⇔ 127 Pan en continu, rapide à lent128 Pas de fonction129 ⇔ 255 Pan en continu inversé, lent à rapide | ||||||||||||
| 6 Tilt en continu | 000 Pas de fonction001 ⇔ 127 Tilt en continu, rapide à lent128 Pas de fonction129 ⇔ 255 Tilt en continu inversé, lent à rapide | ||||||||||||
| 7 Vitesse Pan/Tilt 000 | ⇔ 255 Rapide à lent | ||||||||||||
| 8 | CTC | 000 Pas de fonction001 ⇔ 255 Température de couleur, 2800-10000 K | |||||||||||
| 9 Couleur de l'anneau | 000 Pas de fonction001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89005 ⇔ 006 4200K R = 156 G = 141 B = 14 W = 255007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255009 ⇔ 010 8000K R = 130 G = 255 B = 96 W = 255011 Bleu R = 0 G = 0 B = 255 W = 0012 ⇔ 048 + vert R = 0 G = 0-255 B = 255 W = 0049 Cyan R = 0 G = 255 B = 255 W = 0050 ⇔ 086 - bleu R = 0 G = 255 B = 255-0 W = 0087 Vert R = 0 G = 255 B = 0 W = 0088 ⇔ 124 + rouge R = 0-255 G = 255 B = 0 W = 0125 Jaune R = 255 G = 255 B = 0 W = 0126 ⇔ 162 - vert R = 255 G = 255-0 B = 0 W = 0163 Rouge R = 255 G = 0 B = 0 W = 0164 ⇔ 200 + bleu R = 255 G = 0 B = 0-255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0202 ⇔ 238 - rouge R = 255-0 G = 0 B = 255 W = 0239 Bleu R = 0 G = 0 B = 255 W = 0240 ⇔ 247 Changement de couleur, rapide à lent248 ⇔ 255 Saut de couleur, rapide à lent | ||||||||||||
| Canal | Fonction | Valeur | Pourcentage/Paramétrage |
| 10 Couleur du faisceau | 000 Pas de fonction001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89005 ⇔ 006 4200K R = 156 G = 141 B = 14 W = 255007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255009 ⇔ 010 8000K R = 130 G = 255 B = 96 W = 255011 Bleu R = 0 G = 0 B = 255 W = 0012 ⇔ 048 + vert R = 0 G = 0–255 B = 255 W = 0049 Cyan R = 0 G = 255 B = 255 W = 0050 ⇔ 086 - bleu R = 0 G = 255 B = 255–0 W = 0087 Vert R = 0 G = 255 B = 0 W = 0088 ⇔ 124 + rouge R = 0–255 G = 255 B = 0 W = 0125 Jaune R = 255 G = 255 B = 0 W = 0126 ⇔ 162 - vert R = 255 G = 255–0 B = 0 W = 0163 Rouge R = 255 G = 0 B = 0 W = 0164 ⇔ 200 + bleu R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0202 ⇔ 238 - rouge R = 255–0 G = 0 B = 255 W = 0239 Bleu R = 0 G = 0 B = 255 W = 0240 ⇔ 247 Changement de couleur, rapide à lent248 ⇔ 255 aut de couleur, rapide à lent | ||
| 11 | Gobo | 000 Pas de fonction001 ⇔ 255 Gobos (indexé) | |
| 12 | Macro LED /Programme Automatique | 000 ⇔ 015 Pas de fonction016 ⇔ 135 Macros LED136 ⇔ 255 Programmes automatique | |
| 13 | Vitesse pour Macro LED /Programme Automatique | 000 ⇔ 127 Rapide à lent, sens horaire128 Attente129 ⇔ 255 Lent à rapide, dans le sens antihoraire | |
| 14 Décalage interne LED | 000 | ⇒ 255 Rapide à lent | |
| 15 Couleur de l'arrière plan | 000 Pas de fonction001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89005 ⇔ 006 4200K R = 141 B = 14 W = 255007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255009 ⇔ 010 8000K R = 130 G = 255 B = 96 W = 255011 Bleu R = O G = 0 B = 255 W = 0012 ⇔ 048 + vert R = O G = 0–255 B = 255 W = 0049 Cyan R = O G = 255 B = 255 W = 0050 ⇔ 086 - bleu R = O G = 255 B = 255–0 W = 0087 Vert R = O G = 255 B = 0 W = 0088 ⇔ 124 + rouge R = 0–255 G = 255 B = 0 W = 0125 Jaune R = 255 G = 255 B = 0 W = 0126 ⇔ 162 - vert R = 255 G = 255–0 B = 255 W = 0163 Rouge R = 255 G = 0 B = 0 W = 0164 ⇔ 200 + bleu R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0202 ⇔ 238 - rouge R = 0 G = 0 B = 255 W = 0239 Bleu R = 0 G = 0 B = 255 W = 0240 ⇔ 247 Changement de couleur, rapide à lent248 ⇔ 255aut de couleur, rapide à lent | ||
| 16 Gradateur de l'arrière plan | 000 | ⇒ 255 0–100% | |
| 17 Gradateur fin de l'arrière plan | 000 | ⇒ 255 0–100% | |
| 18 | Gradateur de l'anneau | 000 ⇔ 255 0–100% | |
| 19 Gradateur fin de l'anneau | 000 | ⇒ 255 0–100% | |
| 20 Gradateur du faisceau 000 ⇔ 255 0-100% | |||
| 21 Gradateur fin du faisceau 000 | ⇔ 255 0-100% | ||
| 22 Obturateur de l'anneau | 000 ⇔ 019 Arrêt020 ⇔ 024 Marche025 ⇔ 069 Stroboscope, rapide à lent070 ⇔ 089 Stroboscope 100-0%, rapide à lent090 ⇔ 109 Stroboscope 0-100%, rapide à lent110 ⇔ 129 Stroboscope aléatoire, rapide à lent130 ⇔ 149 Stroboscope aléatoire 100-0%, rapide à lent150 ⇔ 169 Stroboscope aléatoire 0-100%, rapide à lent170 ⇔ 189 Stroboscope pulsation, rapide à lent190 ⇔ 209 Stroboscope pulsation aléatoire, rapide à lent210 ⇔ 229 Stroboscope 0-100-0%, rapide à lent230 ⇔ 244 Stroboscope pulsation aléatoire, rapide à lent245 ⇔ 255 Marche | ||
| 23 Obturateur du faisceau | 000 ⇔ 019 Arrêt020 ⇔ 024 Marche025 ⇔ 069 Stroboscope, rapide à lent070 ⇔ 089 Stroboscope 100-0%, rapide à lent090 ⇔ 109 Stroboscope 0-100%, rapide à lent110 ⇔ 129 Stroboscope aléaire, rapide à lent130 ⇔ 149 Stroboscope aléaire 100-0%, rapide à lent150 ⇔ 169 Stroboscope aléaire 0-100%, rapide à lent170 ⇔ 189 Stroboscope pulsation, rapide à lent190 ⇔ 209 Stroboscope pulsation aléaire, rapide à lent210 ⇔ 229 Stroboscope 0-100-0%, rapide à lent230 ⇔ 244 Stroboscope pulsation aléaire, rapide à lent245 ⇔ 255 Marche | ||
| 24 Zoom 000 | ⇔ 255 Large à étroit | ||
| 25 Contrôle | 000 ⇔ 009 Pas de fonction010 ⇔ 014 Noir général pendant le pan/tilt015 ⇔ 019 Réservé pour utilisation future020 ⇔ 024 Mode de mélange de couleur RGBW (en ajout)025 ⇔ 029 Mode de mélange de couleur CMY (en soustraction)030 ⇔ 049 Réservé pour utilisation future050 ⇔ 054 Réinitialisation du pan055 ⇔ 059 Réinitialisation du tilt060 ⇔ 064 Réinitialisation zoom065 ⇔ 069 Réservé pour utilisation future070 ⇔ 074 Réinitialisation totale075 ⇔ 109 Réservé pour utilisation future110 ⇔ 114 Vitesse rapide de pan/tilt115 ⇔ 119 Vitesse lente de pan/tilt120 ⇔ 124 Mode de vitesse ventilateur lente125 ⇔ 129 Mode de vitesse ventilateur plein régime130 ⇔ 134 Mode de vitesse ventilateur automatique135 ⇔ 139 Mode de vitesse de gradation rapide140 ⇔ 144 Mode de vitesse de gradation lente145 ⇔ 255 Réservé pour utilisation future | ||
| 26 Rouge principal 000 | ⇔ 255 Mode RGBW: 0-100% / Mode CMY: 100-0% | ||
| 27 Rouge fin principal 000 | ⇔ 255 Mode RGBW: 0-100% / Mode CMY: 100-0% | ||
| 28 Vert principal 000 | ⇔ 255 Mode RGBW: 0-100% / Mode CMY: 100-0% | ||
| 29 Vert fin principal 000 | ⇔ 255 Mode RGBW: 0-100% / Mode CMY: 100-0% | ||
| 30 Bleu principal 000 | ⇔ 255 Mode RGBW: 0-100% / Mode CMY: 100-0% | ||
| 31 Bleu fin principal 000 | ⇔ 255 Mode RGBW: 0-100% / Mode CMY: 100-0% | ||
| 32 | Blanc principal 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 33 | Blanc fin principal 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 34 | Rouge 1 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 35 | Rouge fin 1 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 36 | Vert 1 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 37 | Vert fin 1 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 38 | Bleu 1 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 39 | Bleu fin 1 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 40 | Blanc 1 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 41 | Blanc fin 1 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 42 | Rouge 2 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 43 | Rouge fin 2 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 44 | Vert 2 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 45 | Vert fin 2 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 46 | Bleu 2 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 47 | Bleu fin 2 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 48 | Blanc 2 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 49 | Blanc fin 2 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 50 | Rouge 3 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 51 | Rouge fin 3 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 52 | Vert 3 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 53 | Vert fin 3 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 54 | Bleu 3 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 55 | Bleu fin 3 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 56 | Blanc 3 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 57 | Blanc fin 3 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 58 | Rouge 4 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 59 | Rouge fin 4 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 60 | Vert 4 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 61 | Vert fin 4 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 62 | Bleu 4 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 63 | Bleu fin 4 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 64 | Blanc 4 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 65 | Blanc fin 4 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 66 | Rouge 5 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 67 | Rouge fin 5 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 68 | Vert 5 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 69 | Vert fin 5 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 70 | Bleu 5 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 71 | Bleu fin 5 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 72 | Blanc 5 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 73 | Blanc fin 5 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 74 | Rouge 6 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 75 | Rouge fin 6 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 76 | Vert 6 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 77 | Vert fin 6 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 78 | Bleu 6 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 79 | Bleu fin 6 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 80 | Blanc 6 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 81 | Blanc fin 6 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 82 | Rouge 7 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 83 | Rouge fin 7 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 84 | Vert 7 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 85 | Vert fin 7 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 86 Bleu 7 000 | 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 87 Bleu fin 7 000 | 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 88 Blanc 7 000 | 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 89 Blanc fin 7 000 | 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 90 Rouge 8 000 | 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 91 Rouge fin 8 000 | 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 92 Vert 8 000 | 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 93 Vert fin 8 000 | 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 94 Bleu 8 000 | 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 95 Bleu fin 8 000 | 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 96 Blanc 8 000 | 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 97 Blanc fin 8 000 | 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 98 Rouge 9 000 | 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 99 Rouge fin 9 000 | 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 100 Vert 9 000 | 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 101 Vert fin 9 000 | 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 102 Bleu 9 000 | 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 103 Bleu fin 9 000 | 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 104 Blanc 9 000 | 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 105 Blanc fin 9 000 | 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 106 Rouge 10 000 | 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 107 Rouge fin 10 000 | 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 108 Vert 10 000 | 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 109 Vert fin 10 000 | 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 110 | Bleu 10 | 000 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 111 | Bleu fin 10 | 000 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 112 | Blanc 10 | 000 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 113 Blanc fin 10 | 000 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
"Single Control": Mode "Standard" (66Ch)
| Canal | Fonction | Valeur | Pourcentage/Paramétrage |
| 1 | Pan (balayage) | 000 ⇔ 255 0–100% | |
| 2 | Pan fin | 000 ⇔ 255 0–100% | |
| 3 | Tilt (basculement) | 000 ⇔ 255 0–100% | |
| 4 | Tilt fin | 000 ⇔ 255 0–100% | |
| 5 | Pan en continu | 000 | Pas de fonction |
| 001 ⇔ 127 Pan en continu, rapide à lent | |||
| 128 | Pas de fonction | ||
| 129 ⇔ 255 Pan en continu inversé, lent à rapide | |||
| 6 | Tilt en continu | 000 | Pas de fonction |
| 001 ⇔ 127 | Tilt en continu, rapide à lent | ||
| 128 | Pas de fonction | ||
| 129 ⇔ 255 Tilt en continu inversé, lent à rapide | |||
| 7 | Vitesse Pan/Tilt | 000 ⇔ 255 Rapide à lent | |
| 8 | CTC | 000 | Pas de fonction |
| 001 ⇔ 255 Température de couleur, 2800–10000 K | |||
| 9 Couleur de l'anneau | 000 Pas de fonction001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89005 ⇔ 006 4200K R = 156 G = 141 B = 14 W = 255007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255009 ⇔ 010 8000K R = 130 G = 255 B = 96 W = 255011 Bleu R = 0 G = 0 B = 255 W = 0012 ⇔ 048 + vert R = 0 G = 0–255 B = 255 W = 0049 Cyan R = 0 G = 255 B = 255 W = 0050 ⇔ 086 - bleu R = 0 G = 255 B = 255–0 W = 0087 Vert R = 0 G = 255 B = 0 W = 0088 ⇔ 124 + rouge R = 0–255 G = 255 B = 0 W = 0125 Jaune R = 255 G = 255 B = 0 W = 0126 ⇔ 162 - vert R = 255 G = 255–0 B = 0 W = 0163 Rouge R = 255 G = 0 B = 0 W = 0164 ⇔ 200 + bleu R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0202 ⇔ 238 - rouge R = 255–0 G = 0 B = 255 W = 0239 Bleu R = 0 G = 0 B = 255 W = 0240 ⇔ 247 Changement de couleur, rapide à lent248 ⇔ 255 Saut de couleur, rapide à lent | ||
| 10 | Couleur du faisceau | 000 Pas de fonction001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89005 ⇔ 006 4200K R = 155 G = 141 B = 14 W = 255007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255009 ⇔ 010 8000K R = 130 G = 255 B = 96 W = 255011 Bleu R= 0 G = 0 B = 255 W = 0012 ⇔ 048 + vert R = 0 G = 0–255 B = 255 W = 0049 Cyan R = 0 G = 255 B = 255 W = 0050 ⇔ 086 - bleu R = 0 G = 255 B = 205–0 W = 0087 Vert R = 0 G = 255 B = 0 W = 0088 ⇔ 124 + rouge R = 0–255 G = 255 B = 0 W = 0125 Jaune R = 255 G = 255 B = 0 W = 0126 ⇔ 162 - vert R =255 G = 255–0 B = 0 W = 0163 Rouge R = 255 G = 0 B = 0 W = 0164 ⇔ 200 + bleu R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 202 ⇔ 238 - rouge R = 255–0 G = 0 B = 255 W = 0239 Bleu R = 0 G = 0 B = 255 W = 0240 ⇔ 247 Changement de couleur, rapide à lent248 ⇔ 255 Saut de couleur, rapide à lent | |
| 11 | Gobo | 000 Pas de fonction001 ⇔ 255 Gobos (indexé) | |
| 12 | Macro LED /Programme Automatique | 000 ⇔ 015 Pas de fonction016 ⇔ 135 Macros LED136 ⇔ 255 Programmes automatique | |
| 13 | Vitesse pour Macro LED /Programme Automatique | 000 ⇔ 127 Rapide à lent, sens horaire128 Attente129 ⇔ 255 Lent à rapide, dans le sens antihoraire | |
| 14 | Décalage interne LED | 000 ⇔ 255 Rapide à lent | |
| 15 Couleur de l'arrière plan | 000 Pas de fonction001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89005 ⇔ 006 4200K R = 156 G = 141 B = 14 W = 255007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255009 ⇔ 010 8000K R = 130 G = 255 B = 96 W = 255011 Bleu R = 0 G = 0 B = 255 W = 0012 ⇔ 048 + vert R = 0 G = 0–255 B = 255 W = 0049 Cyan R = 0 G = 255 B = 255 W = 0050 ⇔ 086 - bleu R = 0 G = 255 B = 255–0 W = 0087 Vert R = 0 G = 255 B = 0 W = 0088 ⇔ 124 + rouge R = 0–255 G = 255 B = 0 W = 0125 Jaune R = 255 G = 255 B = 0 W = 0126 ⇔ 162 - vert R = 255 G = 255–0 B = 0 W = 0163 Rouge R = 255 G = 0 B = 0 W = 0164 ⇔ 200 + bleu R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0202 ⇔ 238 - rouge R = 255–0 G = 0 B = 255 W = 0239 Bleu R = 0 G = 0 B = 255 W = 0240 ⇔ 247 Changement de couleur, rapide à lent248 ⇔ 255 aut de couleur, rapide à lent | ||
| 16 Gradateur de l'arrière plan 000 | ⇔ 255 0–100% | ||
| 17 Gradateur de l'anneau | 000 | ⇔ 255 0–100% | |
| 18 Gradateur du faisceau | 000 | ⇔ 255 0–100% | |
| 19 Obturateur de l'anneau | 000 ⇔ 019 Arrêt020 ⇔ 024 Marche025 ⇔ 069 Stroboscope, rapide à lent070 ⇔ 089troboscope 100–0%, rapide à lent090 ⇔ 109 troboscope 0–100%, rapide à lent110 ⇔ 129 Stroboscope aléatoire, rapide à lent130 ⇔ 149 Stroboscope aléatoire 100–0%, rapide à lent150 ⇔ 169 Stroboscope aléatoire 0–100%, rapide à lent170 ⇔ 189 Stroboscope pulsation, rapide à lent190 ⇔ 209 Stroboscope pulsation aléatoire, rapide à lent210 ⇔ 229troboscope 0–100–0%, rapide à lent230 ⇔ 244 Stroboscope pulsation aléatoire, rapide à lent245 ⇔ 255 Marche | ||
| 20 Obturateur du faisceau | 000 ⇔ 019 Arrêt020 ⇔ 024 Marche025 ⇔ 069 Stroboscope, rapide à lent070 ⇔ 089 troboscope 100–0%, rapide à lent090 ⇔ 109troboscope 0–100%, rapide à lent110 ⇔ 129 Stroboscope alléatoire, rapide à lent130 ⇔ 149 Stroboscope aléatoire 100–0%, rapide à lent150 ⇔ 169 Stroboscope aléatoire 0–100%, rapide à lent170 ⇔ 189 Stroboscope pulsation, rapide à lent190 ⇔ 209 Stroboscope pulsation aléatoire, rapide à lent210 ⇄ 229 $troboscope 0–100–0%, rapide à lent230 ⇄ 244 Stroboscope pulsation aléatoire, rapide à lent245 ⇄ 255 Marche | ||
| 21 Zoom | 000 | ⇔ 255 Large à étroit | |
| 22 Contrôle | 000 ⇔ 009 Pas de fonction010 ⇔ 014 Noir général pendant le pan/tilt015 ⇔ 019 Réservé pour utilisation future020 ⇔ 024 Mode de mélange de couleur RGBW (en ajout)025 ⇔ 029 Mode de mélange de couleur CMY (en soustraction)030 ⇔ 049 Réservé pour utilisation future050 ⇔ 054 Réinitialisation du pan055 ⇔ 059 Réinitialisation du tilt060 ⇔ 064 Réinitialisation zoom065 ⇔ 069 Réservé pour utilisation future070 ⇔ 074 Réinitialisation totale075 ⇔ 109 Réservé pour utilisation future110 ⇔ 114 Vitesse rapide de pan/tilt115 ⇔ 119 Vitesse lente de pan/tilt120 ⇔ 124 Mode de vitesse ventilateur lente125 ⇔ 129 Mode de vitesse ventilateur plein régime130 ⇔ 134 Mode de vitesse ventilateur automatique135 ⇔ 139 Mode de vitesse de gradation rapide140 ⇔ 144 Mode de vitesse de gradation lente145 ⇔ 255 Réservé pour utilisation future | ||
| 23 Rouge principal 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 24 Vert principal 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 25 Bleu principal 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 26 Blanc principal 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 27 Rouge 1 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 28 Vert 1 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 29 Bleu 1 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 30 Blanc 1 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 31 Rouge 2 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 32 Vert 2 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 33 Bleu 2 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 34 Blanc 2 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 35 Rouge 3 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 36 Vert 3 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 37 Bleu 3 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 38 Blanc 3 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 39 Rouge 4 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 40 Vert 4 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 41 Bleu 4 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 42 Blanc 4 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 43 Rouge 5 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 44 Vert 5 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 45 Bleu 5 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 46 Blanc 5 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 47 Rouge 6 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 48 Vert 6 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 49 Bleu 6 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 50 Blanc 6 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 51 Rouge 7 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 52 Vert 7 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 53 Bleu 7 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 54 Blanc 7 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 55 Rouge 8 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 56 Vert 8 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 57 Bleu 8 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 58 | Blanc 8 | 000 ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 59 | Rouge 9 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 60 | Vert 9 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 61 | Bleu 9 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 62 | Blanc 9 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 63 | Rouge 10 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 64 | Vert 10 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 65 | Bleu 10 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 66 | Blanc 10 000 | ⇔ 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
"Single Control": Mode "Basic" (26Ch)
| Canal Fonction Valeur Pourcentage/Paramétrage | |||||||
| 1 Pan (balayage) 000 | 255 0–100% | ||||||
| 2 | P a n f i | n 2550–100% | |||||
| 3 Tilt (basculement) 000 | 255 0–100% | ||||||
| 4 Tilt fin 000 | 255 0–100% | ||||||
| 5 Pan en continu | 000 Pas de fonction001 127 Pan en continu, rapide à lent128 Pas de fonction129 255 Pan en continu inversé, lent à rapide | ||||||
| 6 Tilt en continu | 000 Pas de fonction001 127 Tilt en continu, rapide à lent128 Pas de fonction129 255 Tilt en continu inversé, lent à rapide | ||||||
| 7 Vitesse Pan/Tilt 000 | 255 Rapide à lent | ||||||
| 8 | CTC | 000 Pas de fonction001 255 Température de couleur, 2800–10000 K | |||||
| 9 Couleur de l'anneau | 000 Pas de fonction001 002 2700K R = 156 G = 118 B = 0 W = 63003 004 3200K R = 156 G = 141 B = 5 W = 89005 006 4200K R = 156 G = 141 B = 14 W = 255007 008 5600K R = 156 G = 207 B = 54 W = 255009 010 8000K R = 130 G = 255 B = 96 W = 255011 Bleu R = 0 G = 0 B = 255 W = 0012 048 + vert R = 0 G = 0–255 B = 255 W = 0049 Cyan R = 0 G = 255 B = 255 W = 0050 086 - bleu R = 0 G = 255 B = 255–0 W = 0087 Vert R = 0 G = 255 B = 0 W = 0088 124 + rouge R = 0–255 G = 255 B = 0 W = 0125 Jaune R = 255 G = 255 B = 0 W = 0126 162 - vert R = 255 G = 255–0 B = 0 W = 0163 Rouge R = 255 G = 0 B = 0 W = 0164 200 + bleu R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0202 238 - rouge R = 255–0 G = 0 B = 255 W = 0239 Bleu R = 0 G = 0 B = 255 W = 0240 247 Changement de couleur, rapide à lent248 255 $aut de couleur, rapide à lent | ||||||
| Canal | Fonction | Valeur | Pourcentage/Paramétrage |
| 10 Couleur du faisceau | 000 Pas de fonction001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89005 ⇔ 006 4200K R = 156 G = 141 B = 14 W = 255007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255009 ⇔ 010 8000K R = 130 G = 255 B = 96 W = 255011 Bleu R = 0 G = 0 B = 255 W = 0012 ⇔ 048 + vert R = 0 G = 0–255 B = 255 W = 0049 Cyan R = 0 G = 255 B = 255 W = 0050 ⇔ 086 - bleu R = 0 G = 255 B = 255–0 W = 0087 Vert R = 0 G = 255 B = 0 W = 0088 ⇔ 124 + rouge R = 0–255 G = 255 B = 0 W = 0125 Jaune R = 255 G = 255 B = 0 W = 0126 ⇔ 162 - vert R = 255 G = 255–0 B = 0 W = 0163 Rouge R = 255 G = 0 B = 0 W = 0164 ⇔ 200 + bleu R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0202 ⇔ 238 - rouge R = 255–0 G = 0 B = 255 W = 0239 Bleu R = 0 G = 0 B = 255 W = 0240 ⇔ 247 Changement de couleur, rapide à lent248 ⇔ 255 Saut de couleur, rapide à lent | ||
| 11 Gobo | 000 Pas de fonction001 ⇔ 255 Gobos (indexé) | ||
| 12 | Macro LED /Programme Automatique | 000 ⇔ 015 Pas de fonction016 ⇔ 135 Macros LED136 ⇔ 255 Programmes automatique | |
| 13 | Vitesse pour Macro LED /Programme Automatique | 000 ⇔ 127 Rapide à lent, sens horaire128 Attente129 ⇔ 255 Lent à rapide, dans le sens antihoraire | |
| 14 Décalage interne LED | 000 ⇔ 255 Rapide à lent | ||
| 15 Couleur de l'arrière plan | 000 Pas de fonction001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89005 ⇔ 006 4200K R = 166 G = 141 B = 14 W = 255007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255009 ⇔ 010 8000K R = 130 G = 255 B = 96 W = 255011 BleuR = 0 G = 0 B = 255 W = 0012 ⇔ 048 + vert R = 0 G = 0–255 B = 255 W = 0049 Cyan R = 0 G = 255 B = 255 W = 0050 ⇔ 086 - bleu R = 0 G = 255 B = 0 W = 0087 Vert R = 0 G = 255 B = 0 W = 0088 ⇔ 124 + rouge R = 0–255 G = 255 B = 0 W = 0125 Jaune R = 255 G = 255 B = 0 W = 0126 ⇔ 162 - vert R = 2.55 G = 255–0 B = 0 W = 0163 Rouge R = 255 G = 0 B = 0 W = 0164 ⇔ 200 + bleu R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0 | ||
| 202 ⇔ 238 - rouge R = 255–0 G = 0 B = 255 W = 0239 Bleu R = 0 G = 0 B = 255 W = 0240 ⇔ 247 Changement de couleur, rapide à lent248 ⇔ 255 Saut de couleur, rapide à lent | |||
| 16 Gradateur de l'arrière plan | 000 | ⇔ 255 0–100% | |
| 17 Gradateur de l'anneau | 000 | ⇔ 255 0–100% | |
| 18 Gradateur du faisceau | 000 | ⇔ 255 0–100% | |
| 19 Obturateur de l'anneau | 000 ⇔ 019 Arrêt020 ⇔ 024 Marche025 ⇔ 069 troboscope, rapide à lent070 ⇔ 089troboscope 100–0%, rapide à lent090 ⇔ 109 troboscope 0–100%, rapide à lent110 ⇔ 129troboscope aléatoire, rapide à lent130 ⇔ 149 troboscope aléatoire 100–0%, rapide à lent150 ⇔ 169troboscope aléatoire 0–100%, rapide à lent170 ⇔ 189 troboscope pulsation, rapide à lent190 ⇔ 209troboscope pulsation aléatoire, rapide à lent210 ⇔ 229 troboscope 0–100–0%, rapide à lent230 ⇔ 244troboscope pulsation aléatoire, rapide à lent245 ⇔ 255 Marche | ||
| 20 Obturateur du faisceau | 000 ⇔ 019 Arrêt020 ⇔ 024 Marche025 ⇔ 069 troboscope, rapide à lent070 ⇔ 089troboscope 100–0%, rapide à lent090 ⇔ 109 troboscope 0–100%, rapide à lent110 ⇔ 129trovoscope aléatoire, rapide à lent130 ⇔ 149 troboscope aléatoire 100–0%, rapide à lent150 ⇔ 169troboscope aléatoire 0–100%, rapide à lent170 ⇔ 189 troboscope pulsation, rapide à lent190 ⇔ 209troboscope pulsation aléatoire, rapide a lent210 ⇔ 229 troboscope 0–100–0%, rapide à lent230 ⇔ 244troboscope pulsation aléatoire, rapide à lent245 ⇔ 255 Marche | ||
| 21 Zoom 000 | ⇒ 255 Large à étroit | ||
| 22 Contrôle | 000 ⇔ 009 Pas de fonction010 ⇔ 014 Noir général pendant le pan/tilt015 ⇔ 019 Réservé pour utilisation future020 ⇔ 024 Mode de mélange de couleur RGBW (en ajout)025 ⇔ 029 Mode de mélange de couleur CMY (en soustraction)030 ⇔ 049 Réservé pour utilisation future050 ⇔ 054 Réinitialisation du pan055 ⇔ 059 Réinitialisation du tilt060 ⇔ 064 Réinitialisation zoom065 ⇔ 069 Réservé pour utilisation future070 ⇔ 074 Réinitialisation totale075 ⇔ 109 Réservé pour utilisation future110 ⇔ 114 Vitesse rapide de pan/tilt115 ⇔ 119 Vitesse lente de pan/tilt120 ⇔ 124 Mode de vitesse ventilateur lente125 ⇔ 129 Mode de vitesse ventilateur plein régime130 ⇔ 134 Mode de vitesse ventilateur automatique135 ⇔ 139 Mode de vitesse de gradation rapide140 ⇔ 144 Mode de vitesse de gradation lente145 ⇔ 255 Réservé pour utilisation future | ||
| 23 Rouge principal 000 | ⇒ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 24 Vert principal 000 | ⇒ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 25 Bleu principal 000 | ⇒ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 26 Blanc principal 000 | ⇒ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| Canal | Fonction | Valeur | Pourcentage/Paramétrage |
| 10 Couleur du faisceau | 000 Pas de fonction001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89005 ⇔ 006 4200K R = 156 G = 141 B = 14 W = 255007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255009 ⇔ 010 8000K R = 130 G = 255 B = 96 W = 255011 Bleu R = 0 G = 0 B = 255 W = 0012 ⇔ 048 + vert R = 0 G = 0–255 B = 255 W = 0049 Cyan R = 0 G = 255 B = 255 W = 0050 ⇔ 086 - bleu R = 0 G = 255 B = 255–0 W = 0087 Vert R = 0 G = 255 B = 0 W = 0088 ⇔ 124 + rouge R = 0–255 G = 255 B = 0 W = 0125 Jaune R = 255 G = 255 B = 0 W = 0126 ⇔ 162 - vert R = 255 G = 255–0 B = 0 W = 0163 Rouge R = 255 G = 0 B = 0 W = 0164 ⇔ 200 + bleu R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0202 ⇔ 238 - rouge R = 255–0 G = 0 B = 255 W = 0239 Bleu R = 0 G = 0 B = 255 W = 0240 ⇔ 247 Changement de couleur, rapide à lent248 ⇔ 255 aut de couleur, rapide à lent | ||
| 11 | Gobo | 000 Pas de fonction001 ⇔ 255 Gobos (indexé) | |
| 12 | Macro LED /Programme Automatique | 000 ⇔ 015 Pas de fonction016 ⇔ 135 Macros LED136 ⇔ 255 Programmes automatique | |
| 13 | Vitesse pour Macro LED /Programme Automatique | 000 ⇔ 127 Rapide à lent, sens horaire128 Attente129 ⇔ 255 Lent à rapide, dans le sens antihoraire | |
| 14 Décalage interne LED | 000 | ⇒ 255 Rapide à lent | |
| 15 Couleur de l'arrière plan | 000 Pas de fonction001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89005 ⇔ 006 4200K R = 141 B = 14 W = 255007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255009 ⇔ 010 8000K R = 130 G = 255 B = 96 W = 255011 Bleu R = O G = 0 B = 255 W = 0012 ⇔ 048 + vert R = O G = 0–255 B = 255 W = 0049 Cyan R = O G = 255 B = 255 W = 0050 ⇔ 086 - bleu R = O G = 255 B = 255–0 W = 0087 Vert R = O G = 255 B = 0 W = 0088 ⇔ 124 + rouge R = 0–255 G = 255 B = 0 W = 0125 Jaune R = 255 G = 255 B = 0 W = 0126 ⇔ 162 - vert R = 255 G = 255–0 B = 255 W = 0163 Rouge R = 255 G = 0 B = 0 W = 0164 ⇔ 200 + bleu R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0202 ⇔ 238 - rouge R = 0 G = 0 B = 255 W = 0239 Bleu R = 0 G = 0 B = 255 W = 0240 ⇔ 247 Changement de couleur, rapide à lent248 ⇔ 255aut de couleur, rapide à lent | ||
| 16 Gradateur de l'arrière plan | 000 | ⇒ 255 0–100% | |
| 17 Gradateur fin de l'arrière plan | 000 | ⇒ 255 0–100% | |
| 18 | Gradateur de l'anneau | 000 ⇔ 255 0–100% | |
| 19 Gradateur fin de l'anneau | 000 | ⇒ 255 0–100% | |
| 20 Gradateur du faisceau 000 ⇌ 255 0–100% | |||
| 21 Gradateur fin du faisceau 000 | ⇔ 255 0–100% | ||
| 22 Obturateur de l'anneau | 000 ⇌ 019 Arrêt020 ⇌ 024 Marche025 ⇌ 069 Stroboscope, rapide à lent070 ⇌ 089 Stroboscope 100–0%, rapide à lent090 ⇌ 109 Stroboscope 0–100%, rapide à lent110 ⇌ 129 Stroboscope aléatoire, rapide à lent130 ⇌ 149 Stroboscope aléatoire 100–0%, rapide à lent150 ⇌ 169 Stroboscope aléatoire 0–100%, rapide à lent170 ⇌ 189 Stroboscope pulsation, rapide à lent190 ⇌ 209 Stroboscope pulsation aléatoire, rapide à lent210 ⇌ 229 Stroboscope 0–100–0%, rapide à lent230 ⇌ 244 Stroboscope pulsation aléatoire, rapide à lent245 ⇌ 255 Marche | ||
| 23 Obturateur du faisceau | 000 ⇌ 019 Arrêt020 ⇌ 024 Marche025 ⇌ 069 Stroboscope, rapide à lent070 ⇌ 089 Stroboscope 100–0%, rapide à lent090 ⇌ 109 Stroboscope 0–100%, rapide à lent110 ⇌ 129 Stroboscope alétaire, rapide à lent130 ⇌ 149 Stroboscope alétaire 100–0%, rapide à lent150 ⇌ 169 Stroboscope alétaire 0–100%, rapide à lent170 ⇌ 189 Stroboscope pulsation, rapide à lent190 ⇌ 209 Stroboscope pulsation alétaire, rapide à lent210 ⇌ 229 Stroboscope 0–100–0%, rapide à lent230 ⇌ 244 Stroboscope pulsation alétaire, rapide à lent245 ⇌ 255 Marche | ||
| 24 Zoom 000 | ⇔ 255 Large à étroit | ||
| 25 Controle | 000 ⇌ 009 Pas de fonction010 ⇌ 014 Noir général pendant le pan/tilt015 ⇌ 019 Réservé pour utilisation future020 ⇌ 024 Mode de mélange de couleur RGBW (en ajout)025 ⇌ 029 Mode de mélange de couleur CMY (en soustraction)030 ⇌ 049 Réservé pour utilisation future050 ⇌ 054 Réinitialisation du pan055 ⇌ 059 Réinitialisation du tilt060 ⇌ 064 Réinitialisation zoom065 ⇌ 069 Réservé pour utilisation future070 ⇌ 074 Réinitialisation totale075 ⇌ 109 Réservé pour utilisation future110 ⇌ 114 Vitesse rapide de pan/tilt115 ⇌ 119 Vitesse lente de pan/tilt120 ⇌ 124 Mode de vitesse ventilateur lente125 ⇌ 129 Mode de vitesse ventilateur plein régime130 ⇌ 134 Mode de vitesse ventilateur automatique135 ⇌ 139 Mode de vitesse de gradation rapide140 ⇌ 144 Mode de vitesse de gradation lente145 ⇌ 255 Réservé pour utilisation future | ||
| 26 Anneau rouge 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 27 Anneau rouge fin 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 28 Faisceau rouge 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 29 Faisceau rouge fin 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 30 Anneau vert 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 31 Anneau vert fin 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 32 | Faisceau vert 000 | 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 33 | Faisceau vert fin 000 | 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 34 | Anneau bleu 000 | 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 35 | Anneau bleu fin 000 | 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 36 | Faisceau bleu 000 | 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 37 | Faisceau bleu fin 000 | 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 38 | Anneau blanc 000 | 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 39 | Anneau blanc fin 000 | 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 40 | Faisceau blanc 000 | 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
| 41 | Faisceau blanc fin 000 | 255 | Mode RGBW: 0–100% / Mode CMY: 100–0% |
"Dual Control": Mode "Standard Movement" (30Ch)
| Canal | Fonction | Valeur | Pourcentage/Paramétrage |
| 1 | Pan (balayage) | 000 ⇔ 255 0–100% | |
| 2 | Pan fin | 000 ⇔ 255 0–100% | |
| 3 | Tilt (basculement) | 000 ⇔ 255 0–100% | |
| 4 | Tilt fin | 000 ⇔ 255 0–100% | |
| 5 | Pan en continu | 000 | Pas de fonction |
| 001 ⇔ 127 Pan en continu, rapide à lent | |||
| 128 | Pas de fonction | ||
| 129 ⇔ 255 Pan en continu inversé, lent à rapide | |||
| 6 | Tilt en continu | 000 | Pas de fonction |
| 001 ⇔ 127 Tilt en continu, rapide à lent | |||
| 128 | Pas de fonction | ||
| 129 ⇔ 255 Tilt en continu inversé, lent à rapide | |||
| 7 | Vitesse Pan/Tilt | 000 ⇔ 255 Rapide à lent | |
| 8 | CTC | 000 | Pas de fonction |
| 001 ⇔ 255 Température de couleur, 2800–10000 K | |||
| 9 | Couleur de l'anneau | 000 | Pas de fonction |
| 001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63 | |||
| 003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89 | |||
| 005 ⇔ 006 4200K R = 156 G = 141 B = 14 W = 255 | |||
| 007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255 | |||
| 009 ⇔ 010 8000K R = 130 G = 255 B = 96 W = 255 | |||
| 011 Bleu R = 0 G = 0 B = 255 W = 0 | |||
| 012 ⇔ 048 + vert R = 0 G = 0–255 B = 255 W = 0 | |||
| 049 Cyan R = 0 G = 255 B = 255 W = 0 | |||
| 050 ⇔ 086 - bleu R = 0 G = 255 B = 255–0 W = 0 | |||
| 087 Vert R = 0 G = 255 B = 0 W = 0 | |||
| 088 ⇔ 124 + rouge R = 0–255 G = 255 B = 0 W = 0 | |||
| 125 Jaune R = 255 G = 255 B = 0 W = 0 | |||
| 126 ⇔ 162 - vert R = 255 G = 255–0 B = 0 W = 0 | |||
| 163 Rouge R = 255 G = 0 B = 0 W = 0 | |||
| 164 ⇔ 200 + bleu R = 255 G = 0 B = 0–255 W = 0 | |||
| 201 Magenta R = 255 G = 0 B = 255 W = 0 | |||
| 202 ⇔ 238 - rouge R = 255–0 G = 0 B = 255 W = 0 | |||
| 239 Bleu R = 0 G = 0 B = 255 W = 0 | |||
| 240 ⇔ 247 Changement de couleur, rapide à lent | |||
| 248 ⇔ 255 aut de couleur, rapide à lent | |||
| 10 Couleur du faisceau | 000 Pas de fonction001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89005 ⇔ 006 4200K R = 156 G = 141 B = 14 W = 255007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255009 ⇔ 010 8000K R = 130 G = 255 B = 96 W = 255011 Bleu R = 0 G = 0 B = 255 W = 0012 ⇔ 048 + vert R = 0 G = 0–255 B = 255 W = 0049 Cyan R = 0 G = 255 B = 255 W = 0050 ⇔ 086 - bleu R = 0 G = 255 B = 255–0 W = 0087 Vert R = 0 G = 255 B = 0 W = 0088 ⇔ 124 + rouge R = 0–255 G = 255 B = 0 W = 0125 Jaune R = 255 G = 255 B = 0 W = 0126 ⇔ 162 - vert R = 255 G = 255–0 B = 0 W = 0163 Rouge R = 255 G = 0 B = 0 W = 0164 ⇔ 200 + bleu R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0202 ⇔ 238 - rouge R = 255–0 G = 0 B = 255 W = 0239 Bleu R = 0 G = 0 B = 255 W = 0240 ⇔ 247 Changement de couleur, rapide à lent248 ⇔ 255 Saut de couleur, rapide à lent | ||
| 11 Gobo | 000 Pas de fonction001 ⇔ 255 Gobos (indexé) | ||
| 12 | Macro LED /Programme Automatique | 000 ⇔ 015 Pas de fonction016 ⇔ 135 Macros LED136 ⇔ 255 Programmes automatique | |
| 13 | Vitesse pour Macro LED /Programme Automatique | 000 ⇔ 127 Rapide à lent, sens horaire128 Attente129 ⇔ 255 Lent à rapide, dans le sens antihoraire | |
| 14 Décalage interne LED | 000 ⇔ 255 Rapide à lent | ||
| 15 Couleur de l'arrière plan | 000 Pas de fonction001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89005 ⇔ 006 4200K R = 166 G = 141 B = 14 W = 255007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255009 ⇔ 010 8000K R = 130 G = 255 B = 96 W = 255011 BleuR = 0 G = 0 B = 255 W = 0012 ⇔ 048 + vert R = 0 G = 0–255 B = 255 W = 0049 Cyan R = 0 G = 255 B = 255 W = 0050 ⇔ 086 - bleu R = 0 G = 255 B = 0 W = 0087 Vert R = 0 G = 255 B = 0 W = 0088 ⇔ 124 + rouge R = 0–255 G = 255 B = 0 W = 0125 Jaune R = 255 G = 255 B = 0 W = 0126 ⇔ 162 - vert R = 2.55 G = 255–0 B = 0 W = 0163 Rouge R = 255 G = 0 B = 0 W = 0164 ⇔ 200 + bleu R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0 | ||
| 202 ⇔ 238 - rouge R = 255–0 G = 0 B = 255 W = 0239 Bleu R = 0 G = 0 B = 255 W = 0240 ⇔ 247 Changement de couleur, rapide à lent248 ⇔ 255 Saut de couleur, rapide à lent | |||
| 16 Gradateur de l'arrière plan | 000 | ⇔ 255 0–100% | |
| 17 Gradateur de l'anneau | 000 | ⇔ 255 0–100% | |
| 18 Gradateur du faisceau | 000 | ⇔ 255 0–100% | |
| 19 Obturateur de l'anneau | 000 ⇔ 019 Arrêt020 ⇔ 024 Marche025 ⇔ 069troboscope, rapide à lent070 ⇔ 089 troboscope 100–0%, rapide à lent090 ⇔ 109troboscope 0–100%, rapide à lent110 ⇔ 129 troboscope aléatoire, rapide à lent130 ⇔ 149troboscope aléatoire 100–0%, rapide à lent150 ⇔ 169 troboscope aléatoire 0–100%, rapide à lent170 ⇔ 189troboscope pulsation, rapide à lent190 ⇔ 209 troboscope pulsation aléatoire, rapide à lent210 ⇔ 229troboscope 0–100–0%, rapide à lent230 ⇔ 244 troboscope pulsation aléatoire, rapide à lent245 ⇔ 255 Marche | ||
| 20 Obturateur du faisceau | 000 ⇔ 019 Arrêt020 ⇔ 024 Marche025 ⇔ 069troboscope, rapide à lent070 ⇔ 089 troboscope 100–0%, rapide à lent090 ⇔ 109troboscope 0–100%, rapide à lent110 ⇔ 129 trocoscope aléatoire, rapide à lent130 ⇔ 149troboscope aléatoire 100–0%, rapide à lent150 ⇔ 169 troboscope aléatoire 0–100%, rapide à lent170 ⇔ 189troboscope pulsation, rapide à lent190 ⇔ 209 troboscope pulsation aléatoire, rapide a lent210 ⇔ 229troboscope 0–100–0%, rapide à lent230 ⇔ 244 $troboscope pulsation aléatoire, rapide à lent245 ⇔ 255 Marche | ||
| 21 Zoom 000 | ⇔ 255 Large à étroit | ||
| 22 Contrôle | 000 ⇔ 009 Pas de fonction010 ⇔ 014 Noir général pendant le pan/tilt015 ⇔ 019 Réservé pour utilisation future020 ⇔ 024 Mode de mélange de couleur RGBW (en ajout)025 ⇔ 029 Mode de mélange de couleur CMY (en soustraction)030 ⇔ 049 Réservé pour utilisation future050 ⇔ 054 Réinitialisation du pan055 ⇔ 059 Réinitialisation du tilt060 ⇔ 064 Réinitialisation zoom065 ⇔ 069 Réservé pour utilisation future070 ⇔ 074 Réinitialisation totale075 ⇔ 109 Réservé pour utilisation future110 ⇔ 114 Vitesse rapide de pan/tilt115 ⇔ 119 Vitesse lente de pan/tilt120 ⇔ 124 Mode de vitesse ventilateur lente125 ⇔ 129 Mode de vitesse ventilateur plein régime130 ⇔ 134 Mode de vitesse ventilateur automatique135 ⇔ 139 Mode de vitesse de gradation rapide140 ⇔ 144 Mode de vitesse de gradation lente145 ⇔ 255 Réservé pour utilisation future | ||
| 23 Anneau rouge 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 24 Faisceau rouge 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 25 Anneau vert 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 26 Faisceau vert 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 27 Anneau bleu 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 28 Faisceau bleu 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | ||
| 29 Anneau blanc | 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| 30 Faisceau blanc | 000 | ⇔ 255 Mode RGBW: 0–100% / Mode CMY: 100–0% | |
| Canal Fonction Valeur Pourcentage/Paramétrage | ||
| 1 Pan (balayage) 000 | 255 0–100% | |
| 2 P a n f i | n 25500–100% | |
| 3 Tilt (basculement) 000 | 255 0–100% | |
| 4 T i l t f | i n 255 0–000% | |
| 5 Pan en continu | 000 Pas de fonction001 127 Pan en continu, rapide à lent128 Pas de fonction129 255 Pan en continu inversé, lent à rapide | |
| 6 Tilt en continu | 000 Pas de fonction001 127 Tilt en continu, rapide à lent128 Pas de fonction129 255 Tilt en continu inversé, lent à rapide | |
| 7 Vitesse Pan/Tilt 000 | 255 Rapide à lent | |
| 8 Gradateur de l'anneau 000 | 255 0–100% | |
| 9 Gradateur du faisceau 000 | 255 0–100% | |
| 10 | Obturateur de l'anneau | 000 019 Arrêt020 024 Marche025 069 Stroboscope, rapide à lent070 089 Stroboscope 100–0%, rapide à lent090 109 Stroboscope 0–100%, rapide à lent110 129 Stroboscope aléatoire, rapide à lent130 149 Stroboscope aléatoire 100–0%, rapide à lent150 169 Stroboscope aléatoire 0–100%, rapide à lent170 189 Stroboscope pulsation, rapide à lent190 209 Stroboscope pulsation aléatoire, rapide à lent210 229 Stroboscope 0–100–0%, rapide à lent230 244 Stroboscope pulsation aléatoire, rapide à lent245 255 Marche |
| 11 | Obturateur du faisceau | 000 019 Arrêt020 024 Marche025 069 Stroboscope, rapide à lent070 089 Stroboscope 100–0%, rapide à lent090 129 Stroboscope 0–100%, rapide à lent110 149 Stroboscope aléatoire, rapide à lent130 169 Stroboscope 100–0%, rapide à lent150 189 Stroboscope pulsation, rapide à lent170 209 Stroboscope pulsation aléatoire, rapide à lent190 229 Stroboscope 0–100–0%, rapide à lent210 244 Stroboscope pulsation aléatoire, rapide à lent230 255 Marche |
| 12 | Zoom | 000 255 Large à étroit |
| Canal | Fonction | Valeur | Pourcentage/Paramétrage |
| 13 Contrôle | 000 ⇔ 009 | Pas de fonction | |
| 010 ⇔ 014 | Noir général pendant le pan/tilt | ||
| 015 ⇔ 019 | Réservé pour utilisation future | ||
| 020 ⇔ 024 | Mode de mélange de couleur RGBW (en ajout) | ||
| 025 ⇔ 029 | Mode de mélange de couleur CMY (en soustraction) | ||
| 030 ⇔ 049 | Réservé pour utilisation future | ||
| 050 ⇔ 054 | Réinitialisation du pan | ||
| 055 ⇔ 059 | Réinitialisation du tilt | ||
| 060 ⇔ 064 | Réinitialisation zoom | ||
| 065 ⇔ 069 | Réservé pour utilisation future | ||
| 070 ⇔ 074 | Réinitialisation totale | ||
| 075 ⇔ 109 | Réservé pour utilisation future | ||
| 110 ⇔ 114 | Vitesse rapide de pan/tilt | ||
| 115 ⇔ 119 | Vitesse lente de pan/tilt | ||
| 120 ⇔ 124 | Mode de vitesse ventilateur lente | ||
| 125 ⇔ 129 | Mode de vitesse ventilateur plein régime | ||
| 130 ⇔ 134 | Mode de vitesse ventilateur automatique | ||
| 135 ⇔ 139 | Mode de vitesse de gradation rapide | ||
| 140 ⇔ 144 | Mode de vitesse de gradation lente | ||
| 145 ⇔ 255 | Réservé pour utilisation future |
