BEDIENUNGSANLEITUNG Maverick MK Pyxis Chauvet
Über diese Schnellanleitung
In der Schnellanleitung des Maverick MK Pyxis finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.
Haftungsausschluss
Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.
EINGESCHRÄNKTE GARANTIE
ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.
Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.
Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.
Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.
Sicherheitshinweise
• Die Leuchte ist ausschließlich für den professionellen Einsatz bestimmt.
- Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
- NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
- VORSICHT: Blitzlicht kann nachweislich epileptische Anfälle auslösen. Der Bediener ist angehalten, die vor Ort geltenden Vorschriften und Gesetze zum Einsatz von Stroboskopgeräten einzuhalten.
- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
- VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.
- VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden.
• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.
- Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.
• Die Leuchte sollte so positioniert werden, dass ein langes starres Schauen in die Leuchte in einem Abstand von weniger als 3,9 m nicht zu erwarten ist.
- VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.
- Nehmen sie das Gerät NICHT im Freien oder an einem Ort in Betrieb, der durch Staubentwicklung, übermäßige Hitze, Wasser oder hohe Luftfeuchtigkeit charakterisiert ist. (IP20)
- NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.
- Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.
- Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
- Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.
• Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
- Ist das externe flexible Kabel dieser Leuchte beschädigt, muss es durch ein gleichwertiges Kabel oder ein ausschließlich vom Hersteller oder dessen Vertriebspartner erhältliches Kabel ersetzt werden.
- Das in dieser Leuchte enthaltene Leuchtmittel darf nur vom Hersteller oder dessen Vertriebspartner oder einer ähnlich qualifizierten Person ausgetauscht werden.
- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
Kontakt
Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.
Packungsinhalt
• Maverick MK Pyxis mit Blendschutz
• Seetronic Powerkon IP65 Netzkabel
- 2 Omega-Hängebügel mit Befestigungsmaterial
- Schnellanleitung
Wechselstrom
Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.
Wechselstromstecker
| Anschluss | Draht (USA) | Draht (Europa) | Schraubenfarbe |
| Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben | |||
| AC-Neutralleiter Weiß Blau Silber | |||
| AC-Erdungsleiter | Grün/Gelb | Grün/Gelb | Grün |
Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
Serienschaltung der Geräte
Bis zu 3 Maverick MK Pyxis-Produkte mit 100 V, 4 Produkte mit 120 V, 7 Produkte mit 208 V, oder 8 Produkte mit 230 V oder 240 V verbinden. Überschreiten Sie niemals diese Anzahl. Power-Link-Kabel können separat erworben werden.
Auswechseln der Sicherung
- Trennen Sie das Gerät vom Stromnetz.
- Mit einem Flachkopfschraubendreher lösen Sie die Abdeckung des Sicherungshalters vom Gehäuse.
- Entfernen Sie die durchgebrannte Sicherung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
- Schrauben Sie die Abdeckung der Sicherung wieder ein, und schließen Sie das Gerät wieder an das Stromnetz an.
Signalanschlüsse
Sie können den Maverick MK Pyxis per Ethernet mit einer Controller-Software verbinden. Werden an de mit Art-Net ^™ oder sACN kompatible Produkte zusammen mit dem Maverick MK Pyxis verwendet, können Sie jedes der Produkte innerhalb eines einzigen Netzwerks ansteuern. Informationen zum Anschließen und Konfigurieren des Produkts für diese Signale finden Sie in der Bedienungsanleitung.
Persönlichkeiten kontrollieren
Der Maverick MK Pyxis verwendet DMX, Art-Net ^TM , sACN, W-DMX und Kling-Net für seine Kontrollpersönlichkeiten:
| Einzelsteuerung | Dual Control Bewegung | Dual Kontrollwerte Pixel |
| Basic (26 Kanäle) | Basic (13 Kanäle) | Basic (30 Kanäle) |
| Standard (66 Kanäle) | Standard (30 Kanäle) | Standard (40 Kanäle) |
| Advanced (113 Kanäle) | Advanced (41 Kanäle) | Advanced (80 Kanäle) |
| Tour (131 Kanäle) | Uses DMX, Art-NetTM, or sACN | Uses DMX, Art-NetTM, sACN, or Kling-Net |
| Uses DMX, Art-NetTM, sACN, or W-DMX |
Im Dual Control-Modus können das Bewegungsprotokoll und das Pixelprotokoll nicht identisch sein.
DMX-Verbindung
Der Maverick MK Pyxis kann mit einem DMX-Controller betrieben werden, wenn eine 3- oder 5-polige DMX-Serienschaltung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.
Art-Net™-Verbindung
Art-Net™ ist ein Ethernet-Protokoll, das mit TCP/IP eine große Menge an DMX512-Daten über ein großes Netzwerk an eine Neutrik® etherCON® RJ45-Verbindung überträgt. Das Dokument des Art-Net™-Protokolls können Sie unter www.chauvetprofessional.com herunterladen. Chauvet Professional empfiehlt für beste Ergebnisse die Verwendung von unicast Art-Net™.
Art-Net™-Design und -Copyright Artistic Licence Holdings Ltd.
sACN-Verbindung
Das auch als ANSI E1.31 bekannte Streaming-ACN ist ein Ethernet-Protokoll, das auf das Layering und die Formatierung von Architecture for Control Networks zurückgreift, um DMX512-Daten "over IP" oder ein anderes mit ACN kompatibles Netzwerk übermittelt.
Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Lesen Sie die Bedienungsanleitung des DMX-Controllers oder wenden Sie sich an den Hersteller, da nicht alle DMX-Controller über diese Funktion verfügt. Der Maverick MK Pyxis unterstützt das RDM-Protokoll, das ein Feedback zur Vornahme von Änderungen der Menüoptionen erlaubt. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.
Montage
Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Mindestens zwei Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps/.

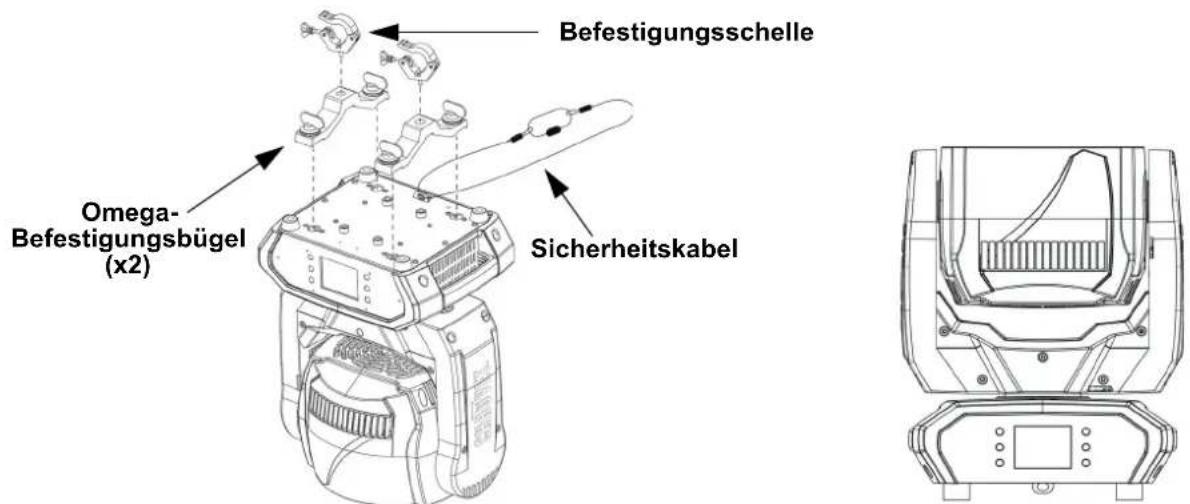

Montageansicht
Beschreibung des Bedienfeldes
| Taste Name Funktion | ||
| Damit navigieren Sie sich durch die Menüpunkte nach oben oder erhöhen den numerischen Wert der entsprechenden Funktion | ||
| Damit verlassen Sie das aktuelle Menü oder die Funktion | ||
| Damit navigieren Sie sich durch die Menüpunkte nach unten oder verringern den numerischen Wert der entsprechenden Funktion | ||
| Damit navigieren Sie nach links durch die Menüpunkte | ||
| Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt | ||
| Damit navigieren Sie nach rechts durch die Menüpunkte | ||

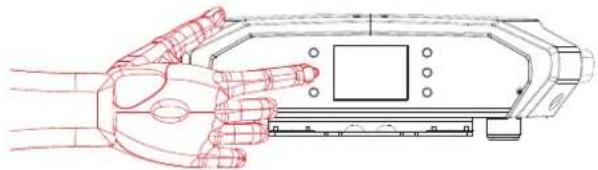

Batteriebetriebene Anzeige
Halten Sie gedrückt, bis der Menübildschirm angezeigt wird (ungefähr 15 Sekunden).
Die neueste Menükarte finden Sie auf der Maverick MK Pyxis-Produktseite unter www.chauvetprofessional.com.
| Programmierebenen Beschreibung | |||||
| Control Settings Control Settings Main Level | |||||
| Control Settings | Single Control | DMX | Personality | Basic | |
| Standard | |||||
| Advanced | |||||
| Tour | |||||
| Start Address | 0-512 Legt die | DMX-Startadresse fest | |||
| ArtNet | Personality | Basic | |||
| Standard | |||||
| Advanced | |||||
| Tour | |||||
| Start Address | 0-512 Legt die | Art-NetTM-Startadresse fest | |||
| Universe 0- | 255 Legt das Art-NetTM-Universum fest | ||||
| sACN | Personality | Basic | |||
| Standard | |||||
| Advanced | |||||
| Tour | |||||
| Start Address | 0-512 Legt die | sACN-Startadresse fest | |||
| Universe 0- | 255 Legt das sACN-Universum fest | ||||
| WDMX | Personality | Basic | |||
| Standard | |||||
| Advanced | |||||
| Tour | |||||
| Start Address | 0-512 Legt die | WDMX-Startadresse fest | |||
| Dual Control | Movement | DMX | Personality | Basic | |
| Standard | |||||
| Advanced | |||||
| Start Address | 0-512 Legt die | DMX-Startadresse fest | |||
| ArtNet | Personality | Basic | |||
| Standard | |||||
| Advanced | |||||
| Start Address | 0-512 Legt die | Art-NetTM-Startadresse fest | |||
| Universe 0- | 255 Legt das Art-NetTM-Universum fest | ||||
| sACN | Personality | Basic | |||
| Standard | |||||
| Advanced | |||||
| Start Address | 0-512 Legt die | sACN-Startadresse fest | |||
| Universe 0- | 255 Legt das sACN-Universum fest | ||||
| Pixels | DMX | Personality | Basic | ||
| Standard | |||||
| Advanced | |||||
| Start Address | 0-512 Legt die | DMX-Startadresse fest | |||
| ArtNet | Personality | Basic | |||
| Standard | |||||
| Advanced | |||||
| Start Address | 0-512 Legt die Art-NetTM-Startadresse fest | ||||
| Universe 0- | 255 Legt das Art-NetTM-Universum fest | ||||
| sACN | Personality | Basic | |||
| Standard | |||||
| Advanced | |||||
| Start Address | 0-512 Legt die sACN-Startadresse fest | ||||
| Universe 0- | 255 Legt das sACN-Universum fest | ||||
| KlingNet Personality | Basic | Legt die Kling-Net-Persönlichkeit fest | |||
| Standard | (siehe Persönlichkeiten kontrollieren) | ||||
| Programming Levels Description | ||||
| Test Mode Test Mode Main Level | ||||
| Test Mode | Auto Test Alle Funktionen automatisch testen | |||
| Manual Test | Pan | 000-255 | Kontrollieren und testen Sie alle Einstellungen manuell über das Bedienfeld | |
| Tilt | ||||
| P/T Speed | ||||
| Red | ||||
| Green | ||||
| Blue | ||||
| White | ||||
| CTC | ||||
| Color | ||||
| Pattern | ||||
| LED Macro | ||||
| LED Ma. Speed | ||||
| LED Ma. Fade | ||||
| Background | ||||
| Background Dim. | ||||
| Dimmer | ||||
| Shutter | ||||
| Function | ||||
| Zoom | ||||
| Setup Setup Main Level | ||||
| Setup | Network Settings | IP Mode | Manual IP-Adresse manuell einstellen | |
| DHCP Netzwerk legt die IP-Adresse fest | ||||
| Static Produkt legt die IP-Adresse fest | ||||
| IP_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ | ||||
| SubMask _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ | ||||
| Pan Reverse | NO Schwenk Normal | |||
| YES Umgekehrte Schwenkung | ||||
| Tilt Reverse | NO Neigung Normal | |||
| YES Umgekehrte Neigung | ||||
| Zoom Reverse | NO Zoom Normal | |||
| YES Umgekehrter Zoom | ||||
| Screen Reverse | NO Normale Anzeige | |||
| YES Umgekehrte Anzeige | ||||
| AUTO Automatische Anzeigerichtung | ||||
| Pan Angle | 540 | Schwenkungsbereich 540° | ||
| 360 | Schwenkungsbereich 360° | |||
| 180 | Schwenkungsbereich 180° | |||
| Tilt Angle | 270 | Neigungsbereich 270° | ||
| 180 | Neigungsbereich 180° | |||
| 90 | Neigungsbereich 90° | |||
| BL. O. P/T Move | NO | Während Schwenkung/Neigung nicht verdunkeln | ||
| YES Während Schwenkung/Neigung verdunkeln | ||||
| Calibration | NO Aktuelle Einstellungen speichern | |||
| YES Touchscreen kalibrieren | ||||
| Touchscreen Lock | NO Display reagiert auf Berührung | |||
| YES Display reagiert nicht auf Berührung | ||||
| Lock Screen | NO | Sperrt die Tasten und den Touchscreen-Bildschirm. Sicherheitscode: 0920 | ||
| YES | ||||
| Swap XY | NO | Während Schwenkung und Neigung nicht tauschen | ||
| YES | Schwenkung steuert Neigung, Neigung steuert Schwenkung | |||
| WDMX Reset | NO WDMX nicht zurücksetzen | |||
| YES WDMX zurücksetzen | ||||
| Setup (cont.) | Setup Main Level (cont.) | |||
| Setup (Fortsetzung) | Backlight Timer | 30S Anzeige schaltet nach 30 Sekunden ab | ||
| 1M Anzeige schaltet nach 1 Minute ab | ||||
| 5M Anzeige schaltet nach 5 Minuten ab | ||||
| ON Anzeige bleibt an | ||||
| Loss of Data | Hold Hält das zuletzt erhaltene Signal | |||
| Close Verdunkelt Gerät | ||||
| Fans | Auto Lüfterdrehzahl gemäß Gerätetemperatur | |||
| Full Lüfterdrehzahl auf volle Drehzahl | ||||
| ECO Lautloser Modus | ||||
| C Mixing Mode | RGBW RGBW-Modus | |||
| CMY CMY-Modus (R=C, G=M, B=Y) | ||||
| Dimmer Curve | Linear | Stellt die Dimmungskurve ein | ||
| Square | ||||
| I Squa | ||||
| SCurve | ||||
| Dimmer Speed | Smooth | Stellt die Dimmungsgeschwindigkeit ein | ||
| Fast | ||||
| PWM Option | 600Hz | Legt die Frequenz der Puls-Weiten-Modulation fest | ||
| 1200Hz | ||||
| 2000Hz | ||||
| 4000Hz | ||||
| 6000Hz | ||||
| 15000Hz | ||||
| Color Balance | Red | 000–255 | Stellt den maximalen Wert der roten LED ein | |
| Green | Stellt den maximalen Wert der grünen LED ein | |||
| Blue | Stellt den maximalen Wert der blauen LED ein | |||
| White | Stellt den maximalen Wert der weißen LED ein | |||
| Preset Select | PRESET A | Aufgezeichnete Voreinstellungs-Menüoptionen PRESET B | ||
| PRESET C | ||||
| Preset Sync | NO | Ermöglicht die Übermittlung aufgezeichneter Voreinstellungs-Menüoptionen an andere Maverick MK Pyxis-Geräte in der DMX-Serienschaltung | ||
| YES | ||||
| Reset Function | Pan/Tilt | NO | Setzt einzelne oder alle Funktionen ab Start zurück | |
| YES | ||||
| Zoom | NO | |||
| YES | ||||
| All | NO | |||
| YES | ||||
| Factory Settings | NO | Setzt auf die standardmäßigen Werkseinstellungen zurück | ||
| YES | ||||
| Sys Info Sys Info Main Level | ||||
| Sys Info | Fixture Information | Ver | V_ | Zeigt die Firmware-Version an |
| Running Mode | --- | Zeigt den aktuellen Betriebsmodus an | ||
| Address | --- | Zeigt die aktuelle DMX-Startadresse an | ||
| Temperature | --- | Zeigt die aktuelle Temperatur des Geräts in °C an | ||
| Fixture Hours | ---- | Zeigt an, wie lange das Gerät eingeschaltet gewesen ist | ||
| Ip | ---- | Zeigt die aktuelle IP-Adresse an | ||
| SubMask | ---- | Zeigt die aktuelle Subnetzmaske an | ||
| MAC | ---- | Zeigt die aktuelle MAC-Adresse an | ||
| Fan Information | Head Fan1 Speed | ---- | Zeigt die Drehzahl der Kopflüfter in U/min an | |
| Head Fan2 Speed | ---- | |||
| Error Information | No Error!* | Zeigt alle Fehler oder “No Error!” | ||
| Sys Info (cont.) | Sys Info Main Level (cont.) | |||
| Sys Info (Fortsetzung) | Channel Information | Frequency | --- | Zeigt alle aktuellen Werte von Eingangssignalen an, 000–255 |
| Pan | ||||
| Pan Fine | ||||
| Tilt | ||||
| Tilt Fine | ||||
| Pan Rotation | ||||
| Tilt Rotation | ||||
| P/T Speed | ||||
| CTC | ||||
| Color (1–2) | ||||
| Pattern | ||||
| LED Macro | ||||
| LED Ma. Speed | ||||
| LED Ma. Fine | ||||
| Background | ||||
| Background Dim. | ||||
| Bg. Dim. Fine | ||||
| Dimmer (A–B) | ||||
| Dimmer Fine (A–B) | ||||
| Shutter (1–2) | ||||
| Zoom | ||||
| Function | ||||
| Red (all, 1–10) | ||||
| Red Fine (all, 1–10) | ||||
| Green (all, 1–10) | ||||
| Green fine (all, 1–10) | ||||
| Blue (all, 1–10) | ||||
| Blue Fine (all, 1–10) | ||||
| White (all, 1–10) | ||||
| White Fine (all, 1–10) | ||||
| Dimmer (1–10) | ||||
| Dimmer Fine (1–10) | ||||

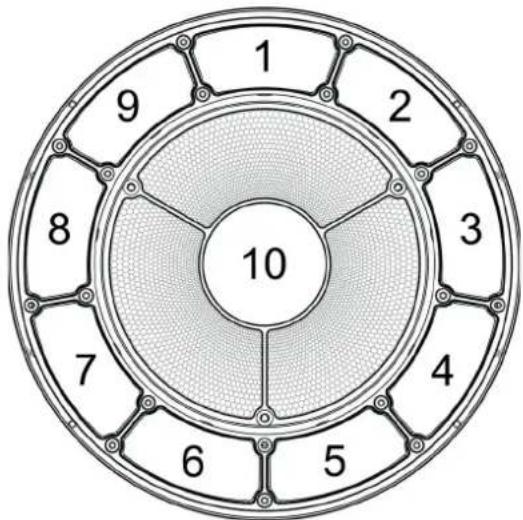

Zonen für die Pixelsteuerung
Einzelne Kontrollwerte
Einzelsteuerung: Tourmodus (131Ch)
| Kanal Funktion Wert Prozent/Einstellung | |||||||
| 1 Schwenkung 000 | 255 0–100% | ||||||
| 2 Schwenkung fein 000 | 255 0–100% | ||||||
| 3 Neigung 000 | 255 0–100% | ||||||
| 4 Neigung fein 000 | 255 0–100% | ||||||
| 5 Kontinuierliche Schwenkung | 000 Kein Funktion001 127 Kontinuierliche Schwenkung, schnell bis langsam128 Kein Funktion129 255 Kontinuierliche Schwenkung rückwärts, langsam bis schnell | ||||||
| 6 Kontinuierliche Neigung | 000 Kein Funktion001 127 Kontinuierliche Neigung, schnell bis langsam128 Kein Funktion129 255 Kontinuierliche Neigung rückwärts, langsam bis schnell | ||||||
| 7 | Schwenk- /Neigungsgeschwindigkeit | 000 255 Schnell bis langsam | |||||
| 8 | CTC | 000 Kein Funktion001 255 Farbtemperatur 2800–10000 K | |||||
| 9 Ringfarbe | 000 Kein Funktion001 002 2700K R = 156 G = 118 B = 0 W = 63003 004 3200K R = 156 G = 141 B = 5 W = 89005 006 4200K R = 156 G = 141 B = 14 W = 255007 008 5600K R = 156 G = 207 B = 54 W = 255009 010 8000K R = 130 G = 255 B = 96 W = 255011 Blau R = 0 G = 0 B = 255 W = 0012 048 + Grün R = 0 G = 0–255 B = 255 W = 0049 Cyan R = 0 G = 255 B = 255 W = 0050 086 - Blau R = 0 G = 255 B = 255–0 W = 0087 Grün R = 0 G = 255 B = 0 W = 0088 124 + Rot R = 0–255 G = 255 B = 0 W = 0125 Gelb R = 255 G = 255 B = 0 W = 0126 162 - Grün R = 255 G = 255–0 B = 0 W = 0163 Rot R = 255 G = 0 B = 0 W = 0164 200 + Blau R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0202 238 - Rot R = 255–0 G = 0 B = 255 W = 0239 Blau R = 0 G = 0 B = 255 W = 0240 247 Farbe verblassen, schnell bis langsam248 255 Farbschnappschuss, schnell bis langsam | ||||||
| Kanal | Funktion | Wert | Prozent/Einstellung |
| 10 Strahlfarbe | 000 Kein | Funktion | |
| 001 ⇔ 002 | 2700K R = 156 G = 118 B = 0 W = 63 | ||
| 003 ⇔ 004 | 3200K R = 156 G = 141 B = 5 W = 89 | ||
| 005 ⇔ 006 | 4200K R = 156 G = 141 B = 14 W = 255 | ||
| 007 ⇔ 008 | 5600K R = 156 G = 207 B = 54 W = 255 | ||
| 009 ⇔ 010 | 8000K R = 130 G = 255 B = 96 W = 255 | ||
| 011 Blau | R = 0 G = 0 B = 255 W = 0 | ||
| 012 ⇔ 048 | + Grün R = 0 G = 0–255 B = 255 W = 0 | ||
| 049 Cyan | R = 0 G = 255 B = 255 W = 0 | ||
| 050 ⇔ 086 | - Blau R = 0 G = 255 B = 255–0 W = 0 | ||
| 087 Grün | R = 0 G = 255 B = 0 W = 0 | ||
| 088 ⇔ 124 + | Rot R = 0–255 G = 255 B = 0 W = 0 | ||
| 125 Gelb | R = 255 G = 255 B = 0 W = 0 | ||
| 126 ⇔ 162 - | Grün R = 255 G = 255–0 B = 0 W = 0 | ||
| 163 Rot | R = 255 G = 0 B = 0 W = 0 | ||
| 164 ⇔ 200 + | Blau R = 255 G = 0 B = 0–255 W = 0 | ||
| 201 Magenta | R = 255 G = 0 B = 255 W = 0 | ||
| 202 ⇔ 238 - | Red R = 255–0 G = 0 B = 255 W = 0 | ||
| 239 Blue | R = 0 G = 0 B = 255 W = 0 | ||
| 240 ⇔ 247 Farbe verblassen, schnell bis langsam | |||
| 248 ⇔ 255 Farbschnappschuss, schnell bis langsam | |||
| 11 | Gobo | 000 Kein | Funktion |
| 001 ⇔ 255 | Gobos (indexiert) | ||
| 12 LED | Makro / Auto Programm | 000 ⇔ 015 | Kein Funktion |
| 016 ⇔ 135 | LED Makros | ||
| 136 ⇔ 255 | Auto-Programme | ||
| 13 | LED Makro / Auto Programmgeschwindigkeit | 000 ⇔ 127 | Auto-Geschwindigkeit, schnell bis langsam |
| 128 Halt | |||
| 129 ⇔ 255 | Auto-Geschwindigkeit, langsam bis schnell | ||
| 14 LED | eingebaute Verzögerung | 000 ⇔ 255 | Schnell bis langsam |
| 15 Hintergrundfarbe | 000 Kein | Funktion | |
| 001 ⇔ 002 | 2700K R = 156 G = 118 B = 0 W = 63 | ||
| 003 ⇔ 004 | 3200K R = 156 G = 141 B = 5 W = 89 | ||
| 136 ⇔ 255 | Auto-Programme | ||
| 005 ⇔ 006 | 4200K R = 156 G = 141 B = 14 W = 255 | ||
| 007 ⇔ 008 | 5600K R = 156 G = 207 B = 54 W = 255 | ||
| 009 ⇔ 018 | 8000K R = 130 G = 255 B = 96 W = 255 | ||
| 011 Blau | R = 0 G = 0 B = 255 W = 0 | ||
| 012 ⇔ 048 | + Grün R = 0 G = 0–255 B = 255 W = 0 | ||
| 20 Ringverschluss | 000 ⇔ 019 Aus020 ⇔ 024 An025 ⇔ 069 trobe, von schnell nach langsam070 ⇔ 089trobe 100–0%, von schnell nach langsam090 ⇔ 109 trobe 0–100%, von schnell nach langsam110 ⇔ 129 Zufalls-Strobe, von schnell nach langsam130 ⇔ 149 Zufalls-Strobe 100–0%, von schnell nach langsam150 ⇔ 169 Zufalls-Strobe 0–100%, von schnell nach langsam170 ⇔ 189 Pulse-Strobe, von schnell nach langsam190 ⇔ 209 Zufalls-Pulse-Strobe, von schnell nach langsam210 ⇔ 229trobe 0–100–0%, von schnell nach langsam230 ⇔ 244 Zufalls-Pulse-Strobe, von schnell nach langsam245 ⇔ 255 An | ||
| 21 Strahlverschluss | 000 ⇔ 019 Aus020 ⇔ 024 An025 ⇔ 069 trobe, von schnell nach langsam070 ⇔ 089trobe 100–0%, von schnell nach langsam090 ⇔ 109 trobe 0–100%, von schnell nach langsam110 ⇔ 129 Žufalls-Strobe, von schnell nach langsam130 ⇔ 149 Žufalls-Strobe 100–0%, von schnell nach langsam150 ⇔ 169 Žufalls-Strobe 0–100%, von schnell nach langsam170 ⇔ 189 Pulse-Strobe, von schnell nach langsam190 ⇔ 209 Žufalls-Pulse-Strobe, von schnell nach langsam210 ⇔ 229trobe 0–100–0%, von schnell nach langsam230 ⇔ 244 Žufalls-Pulse-Strobe, von schnell nach langsam245 ⇔ 255 An | ||
| 22 Zoomen 000 | ⇔ 255 Breit bis schmal | ||
| 23 Steuerung | 000 ⇔ 009 Kein Funktion010 ⇔ 014 Blackout bei Schwenken / Neigen015 ⇔ 019 Reserviert für zukünftige Verwendung020 ⇔ 024 RGBW-Farbmischmodus (additiv)025 ⇔ 029 CMY-Farbmischmodus (subtraktiv)030 ⇔ 049 Reserviert für zukünftige Verwendung050 ⇔ 054 Pan zurücksetzen055 ⇔ 059 Neigungsrücksetzung060 ⇔ 064 Zoom zurückgesetzt065 ⇔ 069 Reserviert für zukünftige Verwendung070 ⇔ 074 Alles zurücksetzen075 ⇔ 109 Reserviert für zukünftige Verwendung110 ⇔ 114 chnelle Schwenk-/Neigegeschwindigkeit115 ⇔ 119 Langsame Schwenk-/Neigungsgeschwindigkeit120 ⇔ 124 Langsamer Lüftermodus125 ⇔ 129 Voller Lüftermodus130 ⇔ 134 Automatischer Lüftermodus135 ⇔ 139chneller Dimmmodus140 ⇔ 144 Langsamer Dimmmodus145 ⇔ 255 Reserviert für zukünftige Verwendung | ||
| 24 Hauptrot 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 25 Hauptfeines rot 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 26 Hauptgrün 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 27 Hauptfeines grün 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 28 Hauptblau 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 29 Hauptfeines Blau 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 30 Hauptweiß 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 31 Haupt feines Weiß 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 32 Dimmer 1 000 ⇔ 255 0–100% | |||
| 33 Feiner dimmer 1 000 | ⇔ 255 0–100% | ||
| 34 Rot 1 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 35 Feines rot 1 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 36 Grün 1 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 37 Feines grün 1 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 38 Blau 1 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 39 Feines blau 1 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 40 Weiß 1 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 41 Feines Weiß 1 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 42 Dimmer 2 000 | ⇔ 255 0–100% | ||
| 43 Feiner dimmer 2 000 | ⇔ 255 0–100% | ||
| 44 Rot 2 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 45 Feines rot 2 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 46 Grün 2 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 47 Feines grün 2 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 48 Blau 2 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 49 Feines blau 2 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 50 Weiß 2 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 51 Feines Weiß 2 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 52 Dimmer 3 000 | ⇔ 255 0–100% | ||
| 53 Feiner dimmer 3 000 | ⇔ 255 0–100% | ||
| 54 Rot 3 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 55 Feines rot 3 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 56 Grün 3 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 57 Feines grün 3 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 58 Blau 3 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 59 Feines blau 3 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 60 Weiß 3 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 61 Feines Weiß 3 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 62 Dimmer 4 000 | ⇔ 255 0–100% | ||
| 63 Feiner dimmer 4 000 | ⇔ 255 0–100% | ||
| 64 Rot 4 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 65 Feines rot 4 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 66 Grün 4 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 67 Feines grün 4 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 68 Blau 4 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 69 Feines blau 4 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 70 Weiß 4 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 71 Feines Weiß 4 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 72 Dimmer 5 000 | ⇔ 255 0–100% | ||
| 73 Feiner dimmer 5 000 | ⇔ 255 0–100% | ||
| 74 Rot 5 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 75 Feines rot 5 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 76 Grün 5 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 77 Feines grün 5 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 78 Blau 5 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 79 Feines blau 5 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 80 Weiß 5 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 81 Feines Weiß 5 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 82 Dimmer 6 000 | ⇔ 255 0–100% | ||
| 83 Feiner dimmer 6 000 | ⇔ 255 0–100% | ||
| 84 Rot 6 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 85 Feines rot 6 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 86 Grün 6 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 87 Feines grün 6 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 88 Blau 6 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 89 Feines blau 6 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 90 Weiß 6 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 91 Feines Weiß 6 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 92 Dimmer 7 000 | 255 0–100% | ||
| 93 Feiner dimmer 7 000 | 255 0–100% | ||
| 94 Rot 7 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 95 Feines rot 7 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 96 Grün 7 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 97 Feines grün 7 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 98 Blau 7 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 99 Feines blau 7 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 100 Weiß 7 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 101 Feines Weiß 7 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 102 Dimmer 8 000 | 255 0–100% | ||
| 103 Feiner dimmer 8 000 | 255 0–100% | ||
| 104 Rot 8 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 105 Feines rot 8 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 106 Grün 8 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 107 Feines grün 8 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 108 Blau 8 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 109 Feines blau 8 | 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 110 | Weiß 8 | 000 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 111 | Feines Weiß 8 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 112 | Dimmer 9 | 000 255 0–100% | |
| 113 | Feiner dimmer 9 000 | 255 0–100% | |
| 114 | Rot 9 | 000 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 115 Feines rot 9 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 116 | Grün 9 | 000 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 117 | Feines grün 9 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 118 | Blau 9 | 000 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 119 Feines blau 9 | 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 120 Weiß 9 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 121 Feines Weiß 9 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 122 Dimmer 10 | 000 | 255 0–100% | |
| 123 Feiner dimmer 10 | 000 | 255 0–100% | |
| 124 Rot 10 | 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 125 Feines rot 10 | 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 126 Grün 10 | 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 127 Feines grün 10 | 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 128 Blau 10 | 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 129 Feines blau 10 | 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 130 Weiß 10 | 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 131 Feines Weiß 10 | 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
Einzelsteuerung: Erweiterter Modus (113Ch)
| Kanal Funktion Wert Prozent/Einstellung | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 Schwenkung 000 | 2550–100% | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 Schwenkung fein 000 | 2550–100% | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 Neigung 000 | 2550–100% | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 Neigung fein 000 | 2550–100% | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 Kontinuierliche Schwenkung | 000 KeinFunktion001 127Kontinuierliche Schwenkung, schnell bis langsam128 KeinFunktion129 255Kontinuierliche Schwenkung rückwärts, langsam bis schnell | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 Kontinuierliche Neigung | 000 KeinFunktion001 127Kontinuierliche Neigung, schnell bis langsam128 KeinFunktion129 255Kontinuierliche Neigung rückwärts, langsam bis schnell | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7Schwenk-/Neigungsgeschwindigkeit | 000 255Schnell bis langsam | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8CTC | 000 KeinFunktion001 255Farbtemperatur 2800–10000 K | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 Ringfarbe | 000 KeinFunktion001 0022700KR=156G=118B=0W=63003 0043200KR=156G=141B=5W=89005 0064200KR=156G=141B=14W=255007 0085600KR=156G=207B=54W=255009 0108000KR=130G=255B=96W=255011BlauR=0G=0B=255W=0012 048+ GrünR=0G=0–255B=255W=0049CyanR=0G=255B=255W=0050 086- BlauR=0G=255B=255–0W=0087GrünR=0G=255B=0W=0088 124+ RotR=0–255G=255B=0W=0125 GelbR=255G=255B=0W=0126 162- GrünR=255G=255–0B=0W=0163 RotR=255G=0B=0W=0164 200+ BlauR=255G=0B=0–255W=0201 MagentaR=255G=0B=255W=0202 238- RotR=255–0G=0B=255W=0239BlauR=0G=0B=255W=0240 247Farbe verblassen, schnell bis langsam248 255Farbschnappschuss, schnell bis langsam | 000 KeinFunktion001 0022700KR=156G=118B=0W=63003 0043200KR=156G=141B=5W=89005 0064200KR= 156 G=141B=14 W=255007 0085600KR=156 G=207B=54 W=255009 0108000KR=130 G=255B=96 W=255011BlauR=0G=0B=255W=0012 048+ GrünR=0G=0–255B=255W=0049CyanR=0G=255B=255W=0050 086- BlauR=0CyanR=255B=255W=0087GrünR=0G=255B=0W=0088 124+ RotR=0–255G=255B=0W=0125 GelbR=255 G=255B=0W=0126 162- GrünR=255G=255–0B=0W=0163 RotR=255 G=0B=0W=0164 200+ BlauR=255G=0B=0–255W=0201 MagentaR=255 G=0B=255W=0202 238- RotR=255–0G=0B=255W=0239BlauR=0G=0B=255W=0240 247Farbe verblassen, schnell bis langsam248 256Farbschnappschuss, schnell bis langsam | 000 KeinFunktion001 0022700KR=156G=118B=0W=63003 0043200KR=156G=141B=5W=89005 � 0064200KR=156 G=141B=14 W=255007 0085600KR=156 G=207B=54 W=255009 0108000KR=130 G=255B=96 W=255011BlauR=0CyanR=0CyanR=255W=0050 086- BlauR=0CyanR=255W=0087GrünR=0CyanR=255W=0088 124+ RotR=0CyanR=255W=0125 GelbR=255 G=255B=0W=0126 162- GrünR=255G=255–0B=0W=0163 RotR=255 G=0B=0W=0164 200+ BlauR=255CyanR=255W=0201 MagentaR=255 G=0B=255W=0202 238- RotR=255–0CyanR=255W=0W=0239BlauR=0CyanR=255W=0240 247Farbe verblassen, schnell bis langsam248 256Farbschnappschuss, schnell bis langsam | 000 KeinFunktion001 0022700KR=156G=118B=0W=68003 0043200KR=156G=141B=5W=89005 � 0064200KR=156 G=141B=14 W=255007 � 0085600KR=156 G=207B=54 W=255009 � 0108000KR=130 G=255B=96 W=255011BlauR=0CyanR=255CyanR=255W=0050 086- BlauR=255CyanR=255W=0087GrünR=255CyanR=255W=0088 124+ RotR=255CyanR=255W=0125 GelbR=255 G=255B=0W=0126 162- GrünR=255CyanR=255–0B=0W=0163 RotR=255 CyanR=255W=0164 200+ BlauR=255CyanR=255W=0201 MagentaR=255 G=255B=255W=0202 238- RotR=255–0CyanR=255W=0W=0239BlauR=255CyanR=255W=0240 247Farbe verblassen, schnell bis langsam248 256Farbschnappschuss, schnell bis langsam | 000 KeinFunktion001 0022700KR=156G=118B=0 | Funktion | 001 002 | 2700KR=156G=118B=0 | W=63 | 003 004 | 3200KR=156G=141B=5 | W=89 | 005 006 | 4200KR=156 G=141B=14 W=255 | W=89 | 007 008 | 5600KR=156 G=207B=54 W=255 | W=89 | 009 010 | 8000KR=130 G=255B=96 W=255 | W=89 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 001 002 | 2700KR=156G=118B=0 | W=63 | 003 004 | 3200KR=156G=141B=5 | W=89 | 005 006 | 4200KR=1.56G=141B=14 W=255 | W=89 | 007 008 | 5600KR=1.56 G=141B=14 W=255 | W=89 | 009 010 | 8000KR=1.56 G=141B=14 W=255 | W=89 | 007 008 | 5600KR=1.56 G=207B=14 W=255 | W=89 | 009 010 | 8000KR=1.56 G=207B=14 W=255 | W=89 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 011BlauR=0CyanR=255CyanR=255W=0 | BrauCyanR=255CyanR=255CyanR=255CyanR=255CyanR=255CyanR=255CyanR=255CyanR=255CyanR=255CyanR=255CyanR=255CyanR=255CyanR=255CyanR=255CyanR=255Canle | BrauCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCanle | BrauCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCyanCanle | BrauCanle | BrauCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BrauCanle | BrauCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | Cyan | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | Cyan | CyanCanle | Cyan | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | CyanCanle | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BrauCanle | Pratantemperatur 2800–10000 K | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kanal | Funktion | Wert | Prozent/Einstellung |
| 10 Strahlfarbe | 000 Kein | Funktion | |
| 001 ⇔ 002 | 2700K R = 156 G = 118 B = 0 W = 63 | ||
| 003 ⇔ 004 | 3200K R = 156 G = 141 B = 5 W = 89 | ||
| 005 ⇔ 006 | 4200K R = 156 G = 141 B = 14 W = 255 | ||
| 007 ⇔ 008 | 5600K R = 156 G = 207 B = 54 W = 255 | ||
| 009 ⇔ 010 | 8000K R = 130 G = 255 B = 96 W = 255 | ||
| 011 Blau | R = 0 G = 0 B = 255 W = 0 | ||
| 012 ⇔ 048 | + Grün R = 0 G = 0–255 B = 255 W = 0 | ||
| 049 Cyan | R = 0 G = 255 B = 255 W = 0 | ||
| 050 ⇔ 086 | - Blau R = 0 G = 255 B = 255–0 W = 0 | ||
| 087 Grün | R = 0 G = 255 B = 0 W = 0 | ||
| 088 ⇔ 124 | + Rot R = 0–255 G = 255 B = 0 W = 0 | ||
| 125 Gelb | R = 255 G = 255 B = 0 W = 0 | ||
| 126 ⇔ 162 | - Grün R = 255 G = 255–0 B = 0 W = 0 | ||
| 163 Rot | R = 255 G = 0 B = 0 W = 0 | ||
| 164 ⇔ 200 | + Blau R = 255 G = 0 B = 0–255 W = 0 | ||
| 201 Magenta | R = 255 G = 0 B = 255 W = 0 | ||
| 202 ⇔ 238 | - Red R = 255–0 G = 0 B = 255 W = 0 | ||
| 239 Blue | R = 0 G = 0 B = 255 W = 0 | ||
| 240 ⇔ 247 | Farbe verblassen, schnell bis langsam | ||
| 248 ⇔ 255 | Farbschnappschuss, schnell bis langsam | ||
| 11 | Gobo | 000 Kein | Funktion |
| 001 ⇔ 255 | Gobos (indexiert) | ||
| 12 LED | Makro / Auto Programm | 000 ⇔ 015 | Kein Funktion |
| 016 ⇔ 135 | LED Makros | ||
| 136 ⇔ 255 | Auto-Programme | ||
| 13 | LED Makro / Auto Programmgeschwindigkeit | 000 ⇔ 127 | Auto-Geschwindigkeit, schnell bis langsam |
| 128 Halt | |||
| 129 ⇔ 255 | Auto-Geschwindigkeit, langsam bis schnell | ||
| 14 LED | eingebaute Verzögerung | 000 ⇔ 255 | Schnell bis langsam |
| 15 Hintergrundfarbe | 000 Kein | Funktion | |
| 001 ⇔ 002 | 2700K R = 156 G = 118 B = 0 W = 63 | ||
| 003 ⇔ 004 | 3200K R = 156 G = 141 B = 5 W = 89 | ||
| O05 ⇔ 006 | 4200K R = 156 G = 141 B = 14 W = 255 | ||
| 007 ⇔ 008 | 5600K R = 156 G = 207 B = 54 W = 255 | ||
| 009 ⇔ 010 | 8000k R = 130 G = 255 B = 96 W = 255 | ||
| 011 Blau | R = 0 G = 0 B = 255 W = 0 | ||
| 012 ⇔ 048 | + Grün R = 0 G = 0–255 B = 255 W = 0 | ||
| 048 Cyan | R = 0 G = 255 B = 255 W = 0 | ||
| 050 ⇔ 086 | - Blau R = 0 G = 255 B = 255–0 W = 0 | ||
| 087 Grün | R = 0 G = 255 B = 0 W = 0 | ||
| 088 ⇒ 124 | + Rot R = 0–255 G = 255 B = 0 W = 0 | ||
| 125 Yellow | R = 255 G = 255 B = 0 W = 0 | ||
| 126 ⇔ 162 | - Grün R = 255 G = 255–0 B = 0 W = 0 | ||
| 163 Rot | R = 255 G = 0 B = 0 W = 0 | ||
| 164 ⇒ 200 | + Blau R = 255 G = 0 B = 0–255 W = 0 | ||
| 201 Magenta | R = 255 G = 0 B = 255 W = 0 | ||
| 202 ⇒ 238 | - Rot R = 255–0 G = 0 B = 255 W = 0 | ||
| 239 Blau | R = 0 G = 0 B = 255 W = 0 | ||
| 240 ⇒ 247 | Farbe verblassen, schnell bis langsam | ||
| 248 ⇒ 255 | Farbschnappschuss, schnell bis langsam | ||
| 16 Hintergrunddimmer | 000 | ⇒ 255 | 0–100% |
| 17 Hintergrund feiner Dimmer | 000 | ⇒ 255 | 0–100% |
| 18 Hauptdimmer | 000 | ⇒ 255 | 0–100% |
| 19 Haupt feiner dimmer | 000 | ⇒ 255 | 0–100% |
| 20 Strahldimmer 000 ⇔ 255 0–100% | |||
| 21 Strahl feiner Dimmer 000 | ⇔ 255 0–100% | ||
| 22 Ringverschluss | 000 ⇔ 019 Aus020 ⇔ 024 An025 ⇔ 069 Strobe, von schnell nach langsam070 ⇔ 089 Strobe 100–0%, von schnell nach langsam090 ⇔ 109 Strobe 0–100%, von schnell nach langsam110 ⇔ 129 Zufalls-Strobe, von schnell nach langsam130 ⇔ 149 Zufalls-Strobe 100–0%, von schnell nach langsam150 ⇔ 169 Zufalls-Strobe 0–100%, von schnell nach langsam170 ⇔ 189 Pulse-Strobe, von schnell nach langsam190 ⇔ 209 Zufalls-Pulse-Strobe, von schnell nach langsam210 ⇔ 229 Strobe 0–100–0%, von schnell nach langsam230 ⇔ 244 Zufalls-Pulse-Strobe, von schnell nach langsam245 ⇔ 255 An | ||
| 23 Strahlverschluss | 000 ⇔ 019 Aus020 ⇔ 024 An025 ⇔ 069 Strobe, von schnell nach langsam070 ⇔ 089 Strobe 100–0%, von schnell nach langsam090 ⇔ 109 Strobe 0–100%, von schnell nach langsam110 ⇔ 129 Zufalls-Stroke, von schnell nach langsam130 ⇔ 149 Zufalls-Strobe 100–0%, von schnell nach langsam150 ⇔ 169 Zufalls-Strobe 0–100%, von schnell nach langsam170 ⇔ 189 Pulse-Strobe, von schnell nach langsam190 ⇔ 209 Zufalls-Pulse-Strobe, von schnell nach langsam220 ⇔ 229 Strobe 0–100–0%, von schnell nach langsam230 ⇔ 244 Zufalls-Pulse-Strobe, von schnell nach langsam245 ⇔ 255 An | ||
| 24 Zoomen 000 | ⇔ 255 Breit bis schmal | ||
| 25 Steuerung | 000 ⇔ 009 Kein Funktion010 ⇔ 014 Blackout bei Schwenken / Neigen015 ⇔ 019 Reserviert für zukünftige Verwendung020 ⇔ 024 RGBW-Farbmischmodus (additiv)025 ⇔ 029 CMY-Farbmischmodus (subtraktiv)030 ⇔ 049 Reserviert für zukünftige Verwendung050 ⇔ 054 Pan zurücksetzen055 ⇔ 059 Neigungsrücksetzung060 ⇔ 064 Zoom zurückgesetzt065 ⇔ 069 Reserviert für zukünftige Verwendung070 ⇔ 074 Alles zurücksetzen075 ⇔ 109 Reserviert für zukünftige Verwendung110 ⇔ 114 Schnelle Schwenk-/Neigegeschwindigkeit115 ⇔ 119 Langsame Schwenk-/Neigungsgeschwindigkeit120 ⇔ 124 Langsamer Lüftermodus125 ⇔ 129 Voller Lüftermodus130 ⇔ 134 Automatischer Lüftermodus135 ⇔ 139 Schneller Dimmmodus140 ⇔ 144 Langsamer Dimmmodus145 ⇔ 255 Reserviert für zukünftige Verwendung | ||
| 26 Hauptrot 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 27 Hauptfeines rot 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 28 Hauptgrün 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 29 Hauptfeines grün 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 30 Hauptblau | 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 31 Hauptfeines Blau | 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 32 | Hauptweiß 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 33 | Haupt feines Weiß 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 34 | Rot 1 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 35 | Feines rot 1 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 36 | Grün 1 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 37 | Feines grün 1 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 38 | Blau 1 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 39 | Feines blau 1 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 40 | Weiß 1 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 41 | Feines Weiß 1 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 42 | Rot 2 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 43 | Feines rot 2 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 44 | Grün 2 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 45 | Feines grün 2 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 46 | Blau 2 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 47 | Feines blau 2 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 48 | Weiß 2 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 49 | Feines Weiß 2 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 50 | Rot 3 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 51 | Feines rot 3 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 52 | Grün 3 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 53 | Feines grün 3 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 54 | Blau 3 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 55 | Feines blau 3 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 56 | Weiß 3 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 57 | Feines Weiß 3 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 58 | Rot 4 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 59 | Feines rot 4 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 60 | Grün 4 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 61 | Feines grün 4 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 62 | Blau 4 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 63 | Feines blau 4 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 64 | Weiß 4 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 65 | Feines Weiß 4 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 66 | Rot 5 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 67 | Feines rot 5 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 68 | Grün 5 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 69 | Feines grün 5 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 70 | Blau 5 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 71 | Feines blau 5 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 72 | Weiß 5 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 73 | Feines Weiß 5 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 74 | Rot 6 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 75 | Feines rot 6 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 76 | Grün 6 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 77 | Feines grün 6 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 78 | Blau 6 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 79 | Feines blau 6 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 80 | Weiß 6 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 81 | Feines Weiß 6 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 82 | Rot 7 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 83 | Feines rot 7 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 84 | Grün 7 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 85 | Feines grün 7 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 86 | Blau 7 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 87 | Feines blau 7 | 000 ⇔ 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 88 Weiß 7 000 | ⇔ 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 89 Feines Weiß 7 000 | ⇔ 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 90 Rot 8 000 | ⇔ 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 91 Feines rot 8 000 | ⇔ 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 92 Grün 8 000 | ⇔ 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 93 Feines grün 8 000 | ⇔ 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 94 Blau 8 000 | ⇔ 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 95 Feines blau 8 000 | ⇔ 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 96 Weiß 8 000 | ⇔ 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 97 Feines Weiß 8 000 | ⇔ 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 98 Rot 9 000 | ⇔ 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 99 Feines rot 9 000 | ⇔ 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 100 Grün 9 000 | ⇔ 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 101 Feines grün 9 000 | ⇔ 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 102 Blau 9 000 | ⇔ 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 103 Feines blau 9 000 | ⇔ 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 104 Weiß 9 000 | ⇔ 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 105 Feines Weiß 9 000 | ⇔ 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 106 Rot 10 | 000 | ⇔ 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 107 Feines rot 10 | 000 | ⇔ 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 108 Grün 10 | 000 | ⇔ 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 109 Feines grün 10 | 000 | ⇔ 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 110 Blau 10 | 000 ⇔ 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 11 Feines blau 10 | 000 | ⇔ 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 112 Weiß 10 | 000 | ⇔ 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 113 Feines Weiß 10 | 000 | ⇔ 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
Einzelsteuerung: Standardmodus (66Ch)
| Kanal Funktion Wert Prozent/Einstellung | |||
| 1 Schwenkung 000 | 255 0–100% | ||
| 2 Schwenkung fein 000 | 255 0–100% | ||
| 3 Neigung 000 | 255 0–100% | ||
| 4 Neigung fein 000 | 255 0–100% | ||
| 5 Kontinuierliche Schwenkung | 000 KeinFunktion001 127 Kontinuierliche Schwenkung, schnell bis langsam128 KeinFunktion129 255 Kontinuierliche Schwenkung rückwärts, langsam bis schnell | ||
| 6 Kontinuierliche Neigung | 000 KeinFunktion001 127 Kontinuierliche Neigung, schnell bis langsam128 KeinFunktion129 255 Kontinuierliche Neigung rückwärts, langsam bis schnell | ||
| 7 | Schwenk-/Neigungsgeschwindigkeit | 000 255 Schnell bis langsam | |
| 8 | CTC | 000 KeinFunktion001 255 Farbtemperatur, 2800–10000 K | |
| 9 Ringfarbe | 000 KeinFunktion001 002 2700K R = 156 G = 118 B = 0 W = 63003 004 3200K R = 156 G = 141 B = 5 W = 89005 006 4200K R = 156 G = 141 B = 14 W = 255007 008 5600K R = 156 G = 207 B = 54 W = 255009 010 8000K R = 130 G = 255 B = 96 W = 255011 Blau R = 0 G = 0 B = 255 W = 0012 048 + Grün R = 0 G = 0–255 B = 255 W = 0049 Cyan R = 0 G = 255 B = 255 W = 0050 086 - Blau R = 0 G = 255 B = 255–0 W = 0087 Grün R = 0 G = 255 B = 0 W = 0088 124 + Rot R = 0–255 G = 255 B = 0 W = 0125 Gelb R = 255 G = 255 B = 0 W = 0126 162 - Grün R = 255 G = 255–0 B = 0 W = 0163 Rot R = 255 G = 0 B = 0 W = 0164 200 + Blau R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0202 238 - Rot R = 255–0 G = 0 B = 255 W = 0239 Blau R = 0 G = 0 B = 255 W = 0240 247 Farbe verblassen, schnell bis langsam248 255 Farbschnappschuss, schnell bis langsam | ||
| Kanal | Funktion | Wert | Prozent/Einstellung |
| 10 Strahlfarbe | 000 Kein | Funktion | |
| 001 ⇔ 002 | 2700K R = 156 G = 118 B = 0 W = 63 | ||
| 003 ⇔ 004 | 3200K R = 156 G = 141 B = 5 W = 89 | ||
| 005 ⇔ 006 | 4200K R = 156 G = 141 B = 14 W = 255 | ||
| 007 ⇔ 008 | 5600K R = 156 G = 207 B = 54 W = 255 | ||
| 009 ⇔ 010 | 8000K R = 130 G = 255 B = 96 W = 255 | ||
| 011 Blau | R = 0 G = 0 B = 255 W = 0 | ||
| 012 ⇔ 048 + | Grün R = 0 G = 0–255 B = 255 W = 0 | ||
| 049 Cyan | R = 0 G = 255 B = 255 W = 0 | ||
| 050 ⇔ 086 | - Blau R = 0 G = 255 B = 255–0 W = 0 | ||
| 087 Grün | R = 0 G = 255 B = 0 W = 0 | ||
| 088 ⇔ 124 + | Rot R = 0–255 G = 255 B = 0 W = 0 | ||
| 125 Gelb | R = 255 G = 255 B = 0 W = 0 | ||
| 126 ⇔ 162 - | Grün R = 255 G = 255–0 B = 0 W = 0 | ||
| 163 Rot | R = 255 G = 0 B = 0 W = 0 | ||
| 164 ⇔ 200 + | Blau R = 255 G = 0 B = 0–255 W = 0 | ||
| 201 Magenta | R = 255 G = 0 B = 255 W = 0 | ||
| 202 ⇔ 238 - | Red R = 255–0 G = 0 B = 255 W = 0 | ||
| 239 Blue | R = 0 G = 0 B = 255 W = 0 | ||
| 240 ⇔ 247 Farbe verblassen, schnell bis langsam | |||
| 248 ⇔ 255 Farbschnappschuss, schnell bis langsam | |||
| 11 | Gobo | 000 Kein | Funktion |
| 001 ⇔ 255 | Gobos (indexiert) | ||
| 12 LED | Makro / Auto Programm | 000 ⇔ 015 | Kein Funktion |
| 016 ⇔ 135 | LED Makros | ||
| 136 ⇔ 255 | Auto-Programme | ||
| 13 | LED Makro / Auto Programmgeschwindigkeit | 000 ⇔ 127 | Auto-Geschwindigkeit, schnell bis langsam |
| 128 Halt | |||
| 129 ⇔ 255 | Auto-Geschwindigkeit, langsam bis schnell | ||
| 14 LED | eingebaute Verzögerung | 000 ⇔ 255 | Schnell bis langsam |
| 15 Hintergrundfarbe | 000 Kein | Funktion | |
| 001 ⇔ 002 | 2700K R = 156 G = 118 B = 0 W = 63 | ||
| 003 ⇔ 004 | 3200K R = 156 G = 141 B = 5 W = 89 | ||
| 136 ⇔ 255 | Auto-Programme | ||
| 005 ⇔ 006 | 4200K R = 156 G = 141 B = 14 W = 255 | ||
| 007 ⇔ 008 | 5600K R = 156 G = 207 B = 54 W = 255 | ||
| 009 ⇔ 018 | 8000K R = 130 G = 255 B = 96 W = 255 | ||
| 011 Blau | R = 0 G = 0 B = 255 W = 0 | ||
| 012 ⇔ 048 + | Grün R = 0 G = 0–255 B = 255 W = 0 | ||
| 16 Hintergrunddimmer | 000 ⇔ 255 | 0–100% | |
| 17 Hauptdimmer | 000 ⇔ 255 | 0–100% | |
| 18 Strahldimmer | 000 ⇔ 255 | 0–100% | |
| 19 Ringverschluss | 000 ⇔ 019 Aus020 ⇔ 024 An025 ⇔ 069 Strobe, von schnell nach langsam070 ⇔ 089 Strobe 100–0%, von schnell nach langsam090 ⇔ 109 Strobe 0–100%, von schnell nach langsam110 ⇔ 129 Zufalls-Strobe, von schnell nach langsam130 ⇔ 149 Zufalls-Strobe 100–0%, von schnell nach langsam150 ⇔ 169 Zufalls-Strobe 0–100%, von schnell nach langsam170 ⇔ 189 Pulse-Strobe, von schnell nach langsam190 ⇔ 209 Zufalls-Pulse-Strobe, von schnell nach langsam210 ⇔ 229 Strobe 0–100–0%, von schnell nach langsam230 ⇔ 244 Zufalls-Pulse-Strobe, von schnell nach langsam245 ⇔ 255 An | ||
| 20 Strahlverschluss | 000 ⇔ 019 Aus020 ⇔ 024 An025 ⇔ 069 Strobe, von schnell nach langsam070 ⇔ 089 Strobe 100–0%, von schnell nach langsam090 ⇔ 109 Strobe 0–100%, von schnell nach langsam110 ⇔ 129 Zufalls-Strobe, von schnell nach langsam130 ⇔ 149 Zufalls-Strobe 100–0%, von schnell nach langsam150 ⇔ 169 Zufalls-Strobe 0–100%, von schnell nach langsam170 ⇔ 189 Pulse-Strobe, von schnell nach langsam190 ⇔ 209 Zufalls-Pulse-Strobe, von schnell nach langsam190 ⇔ 209 Zufalls-Pulse-Strobe, von schnell nach langsam210 ⇔ 229 Strobe 0–100–0%, von schnell nach langsam230 ⇔ 244 Zufalls-Pulse-Strobe, von schnell nach langsam245 ⇔ 255 An | ||
| 21 Zoomen 000 | ⇔ 255 Breit bis schmal | ||
| 22 Steuerung | 000 ⇔ 009 Kein Funktion010 ⇔ 014 Blackout bei Schwenken / Neigen015 ⇔ 019 Reserviert für zukünftige Verwendung020 ⇔ 024 RGBW-Farbmischmodus (additiv)025 ⇔ 029 CMY-Farbmischmodus (subtraktiv)030 ⇔ 049 Reserviert für zukünftige Verwendung050 ⇔ 054 Pan zurücksetzen055 ⇔ 059 Neigungsrücksetzung060 ⇔ 064 Zoom zurückgesetzt065 ⇔ 069 Reserviert für zukünftige Verwendung070 ⇔ 074 Alles zurücksetzen075 ⇔ 109 Reserviert für zukünftige Verwendung110 ⇔ 114 Schnelle Schwenk-/Neigegeschwindigkeit115 ⇔ 119 Langsame Schwenk-/Neigungsgeschwindigkeit120 ⇔ 124 Langsamer Lüftermodus125 ⇔ 129 Voller Lüftermodus130 ⇔ 134 Automatischer Lüftermodus135 ⇔ 139 Schneller Dimmmodus140 ⇔ 144 Langsamer Dimmmodus145 ⇔ 255 Reserviert für zukünftige Verwendung | ||
| 23 Hauptrot 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 24 Hauptgrün 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 25 Hauptblau 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 26 Hauptweiß 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 27 Rot 1 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 28 Grün 1 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 29 Blau 1 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 30 Weiß 1 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| Kanal Funktion Wert Prozent/Einstellung | |||
| 31 | Rot 2 | 000 ⇔ 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 32 Grün 2 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 33 Blau 2 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 34 Weiß 2 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 35 Rot 3 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 36 Grün 3 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 37 Blau 3 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 38 Weiß 3 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 39 Rot 4 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 40 Grün 4 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 41 Blau 4 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 42 Weiß 4 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 43 Rot 5 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 44 Grün 5 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 45 Blau 5 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 46 Weiß 5 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 47 Rot 6 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 48 Grün 6 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 49 Blau 6 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 50 Weiß 6 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 51 Rot 7 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 52 Grün 7 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 53 Blau 7 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 54 Weiß 7 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 55 Rot 8 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 56 Grün 8 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 57 Blau 8 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 58 Weiß 8 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 59 Rot 9 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 60 Grün 9 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 61 Blau 9 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 62 Weiß 9 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 63 Rot 10 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 64 Grün 10 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 65 Blau 10 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 66 Weiß 10 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
Einzelsteuerung: Grundmodus (26Ch)
| Kanal Funktion Wert Prozent/Einstellung | |||
| 1 Schwenkung 000 | 255 0–100% | ||
| 2 Schwenkung fein 000 | 255 0–100% | ||
| 3 Neigung 000 | 255 0–100% | ||
| 4 Neigung fein 000 | 255 0–100% | ||
| 5 Kontinuierliche Schwenkung | 000 KeinFunktion001 127 Kontinuierliche Schwenkung, schnell bis langsam128 KeinFunktion129 255 Kontinuierliche Schwenkung rückwärts, langsam bis schnell | ||
| 6 Kontinuierliche Neigung | 000 KeinFunktion001 127 Kontinuierliche Neigung, schnell bis langsam128 KeinFunktion129 255 Kontinuierliche Neigung rückwärts, langsam bis schnell | ||
| 7 | Schwenk-/Neigungsgeschwindigkeit | 000 255 Schnell bis langsam | |
| 8 | CTC | 000 KeinFunktion001 255 Farbtemperatur, 2800–10000 K | |
| 9 Ringfarbe | 000 KeinFunktion001 002 2700K R = 156 G = 118 B = 0 W = 63003 004 3200K R = 156 G = 141 B = 5 W = 89005 006 4200K R = 156 G = 141 B = 14 W = 255007 008 5600K R = 156 G = 207 B = 54 W = 255009 010 8000K R = 130 G = 255 B = 96 W = 255011 Blau R = 0 G = 0 B = 255 W = 0012 048 + Grün R = 0 G = 0–255 B = 255 W = 0049 Cyan R = 0 G = 255 B = 255 W = 0050 086 - Blau R = 0 G = 255 B = 255–0 W = 0087 Grün R = 0 G = 255 B = 0 W = 0088 124 + Rot R = 0–255 G = 255 B = 0 W = 0125 Gelb R = 255 G = 255 B = 0 W = 0126 162 - Grün R = 255 G = 255–0 B = 0 W = 0163 Rot R = 255 G = 0 B = 0 W = 0164 200 + Blau R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0202 238 - Rot R = 255–0 G = 0 B = 255 W = 0239 Blau R = 0 G = 0 B = 255 W = 0240 247 Farbe verblassen, schnell bis langsam248 255 Farbschnappschuss, schnell bis langsam | ||
| Kanal | Funktion | Wert | Prozent/Einstellung |
| 10 Strahlfarbe | 000 Kein | Funktion | |
| 001 ⇔ 002 | 2700K R = 156 G = 118 B = 0 W = 63 | ||
| 003 ⇔ 004 | 3200K R = 156 G = 141 B = 5 W = 89 | ||
| 005 ⇔ 006 | 4200K R = 156 G = 141 B = 14 W = 255 | ||
| 007 ⇔ 008 | 5600K R = 156 G = 207 B = 54 W = 255 | ||
| 009 ⇔ 010 | 8000K R = 130 G = 255 B = 96 W = 255 | ||
| 011 Blau | R = 0 G = 0 B = 255 W = 0 | ||
| 012 ⇔ 048 + | Grün R = 0 G = 0–255 B = 255 W = 0 | ||
| 049 Cyan | R = 0 G = 255 B = 255 W = 0 | ||
| 050 ⇔ 086 | - Blau R = 0 G = 255 B = 255–0 W = 0 | ||
| 087 Grün | R = 0 G = 255 B = 0 W = 0 | ||
| 088 ⇔ 124 + | Rot R = 0–255 G = 255 B = 0 W = 0 | ||
| 125 Gelb | R = 255 G = 255 B = 0 W = 0 | ||
| 126 ⇔ 162 - | Grün R = 255 G = 255–0 B = 0 W = 0 | ||
| 163 Rot | R = 255 G = 0 B = 0 W = 0 | ||
| 164 ⇔ 200 + | Blau R = 255 G = 0 B = 0–255 W = 0 | ||
| 201 Magenta | R = 255 G = 0 B = 255 W = 0 | ||
| 202 ⇔ 238 - | Red R = 255–0 G = 0 B = 255 W = 0 | ||
| 239 Blue | R = 0 G = 0 B = 255 W = 0 | ||
| 240 ⇔ 247 Farbe verblassen, schnell bis langsam | |||
| 248 ⇔ 255 Farbschnappschuss, schnell bis langsam | |||
| 11 | Gobo | 000 Kein | Funktion |
| 001 ⇔ 255 | Gobos (indexiert) | ||
| 12 LED | Makro / Auto Programm | 000 ⇔ 015 | Kein Funktion |
| 016 ⇔ 135 | LED Makros | ||
| 136 ⇔ 255 | Auto-Programme | ||
| 13 | LED Makro / Auto Programmgeschwindigkeit | 000 ⇔ 127 | Auto-Geschwindigkeit, schnell bis langsam |
| 128 Halt | |||
| 129 ⇔ 255 | Auto-Geschwindigkeit, langsam bis schnell | ||
| 14 LED | eingebaute Verzögerung | 000 ⇔ 255 | Schnell bis langsam |
| 15 Hintergrundfarbe | 000 Kein | Funktion | |
| 001 ⇔ 002 | 2700K R = 156 G = 118 B = 0 W = 63 | ||
| 003 ⇔ 004 | 3200K R = 156 G = 141 B = 5 W = 89 | ||
| 136 ⇔ 255 | Auto-Programme | ||
| 005 ⇔ 006 | 4200K R = 156 G = 141 B = 14 W = 255 | ||
| 007 ⇔ 008 | 5600K R = 156 G = 207 B = 54 W = 255 | ||
| 009 ⇔ 018 | 8000K R = 130 G = 255 B = 96 W = 255 | ||
| 011 Blau | R = 0 G = 0 B = 255 W = 0 | ||
| 012 ⇔ 048 + | Grün R = 0 G = 0–255 B = 255 W = 0 | ||
| 16 Hintergrunddimmer | 000 ⇔ 255 | 0–100% | |
| 17 Hauptdimmer | 000 ⇔ 255 | 0–100% | |
| 18 Strahldimmer | 000 ⇔ 255 | 0–100% | |
| Kanal Funktion Wert Prozent/Einstellung | |||
| 19 Ringverschluss | 000 ⇔ 019 Aus020 ⇔ 024 An025 ⇔ 069 trobe, von schnell nach langsam070 ⇔ 089trobe 100–0%, von schnell nach langsam090 ⇔ 109 trobe 0–100%, von schnell nach langsam110 ⇔ 129 Zufalls-Strobe, von schnell nach langsam130 ⇔ 149 Zufalls-Strobe 100–0%, von schnell nach langsam150 ⇔ 169 Zufalls-Strobe 0–100%, von schnell nach langsam170 ⇔ 189 Pulse-Strobe, von schnell nach langsam190 ⇔ 209 Zufalls-Pulse-Strobe, von schnell nach langsam210 ⇔ 229trobe 0–100–0%, von schnell nach langsam230 ⇔ 244 Zufalls-Pulse-Strobe, von schnell nach langsam245 ⇔ 255 An | ||
| 20 Strahlverschluss | 000 ⇔ 019 Aus020 ⇔ 024 An025 ⇔ 069 trobe, von schnell nach langsam070 ⇔ 089trobe 100–0%, von schnell nach langsam090 ⇔ 109 trobe 0–100%, von schnell nach langsam110 ⇔ 129 ZUFalls-Strobe, von schnell nach langsam130 ⇔ 149 Zufalls-Strobe 100–0%, von schnell nach langsam150 ⇔ 169 Zufalls-Strobe 0–100%, von schnell nach langsam170 ⇔ 189 Pulse-Strobe, von schnell nach langsam190 ⇔ 209 Zufalls-Pulse-Strobe, von schnell nachlangsam210 ⇔ 229trobe 0–100–0%, von schnell nach langsam230 ⇔ 244 Zufalls-Pulse-Strobe, von schnell nach langsam245 ⇔ 255 An | ||
| 21 Zoomen 000 | ⇒ 255 Breit bis schmal | ||
| 22 Steuerung | 000 ⇔ 009 Kein Funktion010 ⇔ 014 Blackout bei Schwenken / Neigen015 ⇔ 019 Reserviert für zukünftige Verwendung020 ⇔ 024 RGBW-Farbmischmodus (additiv)025 ⇔ 029 CMY-Farbmischmodus (subtraktiv)030 ⇔ 049 Reserviert für zukünftige Verwendung050 ⇔ 054 Pan zurücksetzen055 ⇔ 059 Neigungsrücksetzung060 ⇔ 064 Zoom zurückgesetzt065 ⇔ 069 Reserviert für zukünftige Verwendung070 ⇔ 074 Alles zurücksetzen075 ⇔ 109 Reserviert für zukünftige Verwendung110 ⇔ 114 chnelle Schwenk-/Neigegeschwindigkeit115 ⇔ 119 Langsame Schwenk-/Neigungsgeschwindigkeit120 ⇔ 124 Langsamer Lüftermodus125 ⇔ 129 Voller Lüftermodus130 ⇔ 134 Automatischer Lüftermodus135 ⇔ 139chneller Dimmmodus140 ⇔ 144 Langsamer Dimmmodus145 ⇔ 255 Reserviert für zukünftige Verwendung | ||
| 23 Hauptrot 000 | ⇒ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 24 Hauptgrün 000 | ⇒ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 25 Hauptblau 000 | ⇒ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 26 Hauptweiß 000 | ⇒ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
Dual-Steuerung Bewegung
Dual Steuerung: Erweiterter Bewegungsmodus (41Ch)
| Kanal Funktion Wert Prozent/Einstellung | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 Schwenkung 000 | 255 0–100% | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 Schwenkung fein 000 | 255 0–100% | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 Neigung 000 | 255 0–100% | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 Neigung fein 000 | 255 0–100% | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 Kontinuierliche Schwenkung | 000 KeinFunktion001 127 Kontinuierliche Schwenkung, schnell bis langsam128 KeinFunktion129 255 Kontinuierliche Schwenkung rückwärts, langsam bis schnell | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 Kontinuierliche Neigung | 000 KeinFunktion001 127 Kontinuierliche Neigung, schnell bis langsam128 KeinFunktion129 255 Kontinuierliche Neigung rückwärts, langsam bis schnell | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7Schwenk- /Neigungsgeschwindigkeit | 000 255 Schnell bis langsam | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8CTC | 000 KeinFunktion001 255 Farbtemperatur, 2800–10000 K | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 Ringfarbe | 000 KeinFunktion001 0022700K R = 156 G = 118 B = 0 W = 63003 0043200K R = 156 G = 141 B = 5 W = 89005 0064200K R = 156 G = 141 B = 14 W = 255007 0085600K R = 156 G = 207 B = 54 W = 255009 0108000K R = 130 G = 255 B = 96 W = 255011Blau R = 0 G = 0 B = 255 W = 0012 048 + Grün R = 0 G = 0–255 B = 255 W = 0049Cyan R = 0 G = 255 B = 255 W = 0050 086 - Blau R = 0 G = 255 B = 255–0 W = 0087Grün R = 0 G = 255 B = 0 W = 0088 124 + Rot R = 0–255 G = 255 B = 0 W = 0125 Gelb R = 255 G = 255 B = 0 W = 0126 162 - Grün R = 255 G = 255–0 B = 0 W = 0163 Rot R = 255 G = 0 B = 0 W = 0164 200 + Blau R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0202 238 - Rot R = 255–0 G = 0 B = 255 W = 0239Blau R = 0 G = 0 B = 255 W = 0240 247 Farbe verblassen, schnell bis langsam248 255 Farbschnappschuss, schnell bis langsam | 000 KeinFunktion001 0022700K R = 156 G = 118 B = 0 W = 63003 0043200K R = 156 G = 141 B = 5 W = 89005 006 4200K R = 156 G = 141 B = 14 W = 255007 008 5600K R = 156 G = 207 B = 54 W = 255009 010 8000K R = 130 G = 255 B = 96 W = 255011Blau R = 0 G = 0 B = 255 W = 0012 048 + Grün R = 0 G = 0–255 B = 255 W = 0049Cyan R = 0G = 255 B = 255 W = 0050 086 - Blau R = 0 G = 255 B = 255–0 W = 0087Grün R = 0 G = 255 B = 0 W = 0088 124 + Rot R = 0–256 G = 255 B = 0 W = 0125 Gelb R = 255 G = 255 B = 0 W = 0126 162 - Grün R = 255 G = 255–0 B = 0 W = 0163 Rot R = 255 G = 0 B = 0 W = 201 Magenta R = 255 G = 0 B = 255 W = 0202 238 - Rot R = 255–0 G = 0 B = 255 W = 0239Blau R = 0 G = 0 B = 255 W = 0240 244 Farbe verblassen, schnell bis langsam248 255 Farbschnappschuss, schnell bis langsam | 000 KeinFunktion001 0022700K R = 156 G = 118 B = 0 W = 63003 0043.200K R = 156 G = 141 B = 5 W = 89005 0064200K R = 156 G = 141 B = 14 W = 255007 0085600K R = 156 G = 207 B= 54 W = 255009 0108000K R = 130 G = 255 B = 96 W = 255011Blau R = 0 G = 0 B = 255 W = 0012 048 + Grün R = 0 G = 0B = 255 W = 0W = 0049Cyan R = 0 G = 255 B = 255 W = 0050 086 - Blau R = 0 G = 255 B = 255–0 W = 0087Grün R = 0 G = 255 B = 0 W = 0088 124 + Rot R = 0–255 G = 255 B = 0 W = 0125 Gelb R = 255 G = 255 B = 0 W = 0126 162 - Grün R = 255 G = 255–0 B = 0 W = 0163 Rot R = 255 G= 0 B = 0 W = 201 Magenta R = 255 G = 0 B = 255 W = 202 238 - Rot R = 255–0 G = 0 B = 255 W = 0239Blau R = 0 G = 0 B = 255 W = 0240 247 Farbe verblassen, schnell bis langsam248 255 Farbsschnappschuss, schnell bis langsam | 000 KeinFunktion001 0022700K R = 156 G = 118 B = 0 W = 63003 0043.200K R = 156 G = 141 B = 5 W = 88005 0064200K R = 156 G = 141 B = 14 W = 255007 0085600K R = 156 G = 207 B = 54 W = 255009 0108:000K R = 130 G = 255 B = 96 W = 255011Blau R = 0 G = 0 B = 255 W = 0012 048 + Grün R = 0 G = 0B = 255 W = 0W = 0049Cyan R = 0 G= 255 B = 255 W = 0050 086 - Blau R = 0 G = 255 B = 255–0 W = 0087Grün R = 0 G = 255 B = 0 W = 0088 124 + Rot R = 0–255 B = 255 B = 0 W = 0125 Gelb R = 255 G = 255 B = 0 W = 0126 162 - Grün R = 255 G = 255–0 B = 0 W = 0163 Rot R = 255 G = 0 B = 0 W = 25164 200 + Blau R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 202 238 - Rot R = 255–0 G = 0 B = 255 W = 0239Blau R = 0 G = 0 B = 255 W = 20240 247 Farbe verblassen, schnell bis langsam248 255 Farbsschnappschuss, schnell bis langsam | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kanal | Funktion | Wert | Prozent/Einstellung |
| 10 Strahlfarbe | 000 Kein Funktion | ||
| 001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63 | |||
| 003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89 | |||
| 005 ⇔ 006 4200K R = 156 G = 141 B = 14 W = 255 | |||
| 007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255 | |||
| 009 ⇔ 010 8000K R = 130 G = 255 B = 96 W = 255 | |||
| 011 Blau R = 0 G = 0 B = 255 W = 0 | |||
| 012 ⇔ 048 + Grün R = 0 G = 0–255 B = 255 W = 0 | |||
| 049 Cyan R = 0 G = 255 B = 255 W = 0 | |||
| 050 ⇔ 086 - Blau R = 0 G = 255 B = 255–0 W = 0 | |||
| 087 Grün R = 0 G = 255 B = 0 W = 0 | |||
| 088 ⇔ 124 + Rot R = 0–255 G = 255 B = 0 W = 0 | |||
| 125 Gelb R = 255 G = 255 B = 0 W = 0 | |||
| 126 ⇔ 162 - Grün R = 255 G = 255–0 B = 0 W = 0 | |||
| 163 Rot R = 255 G = 0 B = 0 W = 0 | |||
| 164 ⇔ 200 + Blau R = 255 G = 0 B = 0–255 W = 0 | |||
| 201 Magenta R = 255 G = 0 B = 255 W = 0 | |||
| 202 ⇔ 238 - Red R = 255–0 G = 0 B = 255 W = 0 | |||
| 239 Blue R = 0 G = 0 B = 255 W = 0 | |||
| 240 ⇔ 247 Farbe verblassen, schnell bis langsam | |||
| 248 ⇔ 255 Farbschnappschuss, schnell bis langsam | |||
| 11 | Gobo | 000 Kein Funktion | |
| 001 ⇔ 255 Gobos (indexiert) | |||
| 12 LED | Makro / Auto Programm | 000 ⇔ 015 Kein Funktion | |
| 016 ⇔ 135 LED Makros | |||
| 136 ⇔ 255 Auto-Programme | |||
| 13 | LED Makro / Auto Programmgeschwindigkeit | 000 ⇔ 127 Auto-Geschwindigkeit, schnell bis langsam | |
| 128 Halt | |||
| 129 ⇔ 255 Auto-Geschwindigkeit, langsam bis schnell | |||
| 14 LED | eingebaute Verzögerung 000 | ⇔ 255 Schnell bis langsam | |
| 15 Hintergrundfarbe | 000 Kein Funktion | ||
| 001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63 | |||
| 003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89 | |||
| O05 ⇔ 006 4200K R = 156 G = 141 B = 14 W = 255 | |||
| 007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255 | |||
| 009 ⇔ 010 80O0K R = 130 G = 255 B = 96 W = 255 | |||
| 011 Blau R = 0 G = 0 B = 255 W = 0 | |||
| 012 ⇔ 048 + Grün R = 0 G = 0–255 B = 255 W = 0 | |||
| 049 Cyan R = 0 G = 255 B = 255 W = 0 | |||
| 050 ⇔ 086 - Blau R = 0 G = 255 B = 255–0 W = 0 | |||
| 087 Grün R = 0 G = 255 B = 0 W = 0 | |||
| 088 ⇔ 124 + Rot R = 0–255 G = 255 W = 0 | |||
| 125 Yellow R = 255 G = 255 B = 0 W = 0 | |||
| 126 ⇔ 162 - Grün R = 255 G = 255–0 B = 0 W = 0 | |||
| 163 Rot R = 255 G = 0 B = 0 W = 0 | |||
| 164 ⇔200 + Blau R = 255 G = 0 B = 0–255 W = 0 | |||
| 201 Magenta R = 255 G = 0 B = 255 W = 0 | |||
| 202 ⇔ 238 - Rot R = 255–0 G = 0 B = 255 W = 0 | |||
| 239 Blau R = 0 G = 0 B = 255 W = 0 | |||
| 240 ⇔ 247 Farbe verblassen, schnell bis langsam | |||
| 248 ⇔ 255 Farbschnappschuss, schnell bis langsam | |||
| 16 Hintergrunddimmer | 000 | ⇔ 255 0–100% | |
| 17 Hintergrund feiner Dimmer | 000 | ⇔ 255 0–100% | |
| 18 Hauptdimmer | 000 | ⇔ 255 0–100% | |
| 19 Haupt feiner dimmer | 000 | ⇔ 255 0–100% | |
| 20 Strahldimmer 000 ⇔ 255 0–100% | |||
| 21 Strahl feiner Dimmer 000 | ⇔ 255 0–100% | ||
| 22 Ringverschluss | 000 ⇔ 019 Aus020 ⇔ 024 An025 ⇔ 069 Strobe, von schnell nach langsam070 ⇔ 089 Strobe 100–0%, von schnell nach langsam090 ⇔ 109 Strobe 0–100%, von schnell nach langsam110 ⇔ 129 Zufalls-Strobe, von schnell nach langsam130 ⇔ 149 Zufalls-Strobe 100–0%, von schnell nach langsam150 ⇔ 169 Zufalls-Strobe 0–100%, von schnell nach langsam170 ⇔ 189 Pulse-Strobe, von schnell nach langsam190 ⇔ 209 Zufalls-Pulse-Strobe, von schnell nach langsam210 ⇔ 229 Strobe 0–100–0%, von schnell nach langsam230 ⇔ 244 Zufalls-Pulse-Strobe, von schnell nach langsam245 ⇔ 255 An | ||
| 23 Strahlverschluss | 000 ⇔ 019 Aus020 ⇔ 024 An025 ⇔ 069 Strobe, von schnell nach langsam070 ⇔ 089 Strobe 100–0%, von schnell nach langsam090 ⇔ 109 Strobe 0–100%, von schnell nach langsam110 ⇔ 129 Zufalls-Stroke, von schnell nach langsam130 ⇔ 149 Zufalls-Strobe 100–0%, von schnell nach langsam150 ⇔ 169 Zufalls-Strobe 0–100%, von schnell nach langsam170 ⇔ 189 Pulse-Strobe, von schnell nach langsam190 ⇔ 209 Zufalls-Pulse-Strobe, von schnell nach langsam220 ⇔ 229 Strobe 0–100–0%, von schnell nach langsam230 ⇔ 244 Zufalls-Pulse-Strobe, von schnell nach langsam245 ⇔ 255 An | ||
| 24 Zoomen 000 | ⇔ 255 Breit bis schmal | ||
| 25 Steuerung | 000 ⇔ 009 Kein Funktion010 ⇔ 014 Blackout bei Schwenken / Neigen015 ⇔ 019 Reserviert für zukünftige Verwendung020 ⇔ 024 RGBW-Farbmischmodus (additiv)025 ⇔ 029 CMY-Farbmischmodus (subtraktiv)030 ⇔ 049 Reserviert für zukünftige Verwendung050 ⇔ 054 Pan zurücksetzen055 ⇔ 059 Neigungsrücksetzung060 ⇔ 064 Zoom zurückgesetzt065 ⇔ 069 Reserviert für zukünftige Verwendung070 ⇔ 074 Alles zurücksetzen075 ⇔ 109 Reserviert für zukünftige Verwendung110 ⇔ 114 Schnelle Schwenk-/Neigegeschwindigkeit115 ⇔ 119 Langsame Schwenk-/Neigungsgeschwindigkeit120 ⇔ 124 Langsamer Lüftermodus125 ⇔ 129 Voller Lüftermodus130 ⇔ 134 Automatischer Lüftermodus135 ⇔ 139 Schneller Dimmmodus140 ⇔ 144 Langsamer Dimmmodus145 ⇔ 255 Reserviert für zukünftige Verwendung | ||
| 26 Ring Rot 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 27 Feiner ring rot 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 28 Strahl rot 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 29 Feinstrahl Rot 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 30 Ring grün | 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 31 Feines Ringgrün | 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 32 | Strahl grün 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 33 | Feinstrahl Grün 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 34 | Ring blau 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 35 | Feines Ringblau 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 36 | Strahl blau 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 37 | Feinstrahl Blau 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 38 | Ring Weiß 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 39 | Feiner Ring Weiß 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 40 | Strahl Weiß 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 41 | Feinstrahl Weiß 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
Dual Steuerung: Standardbewegungsmodus (30Ch)
| Kanal | Funktion | Wert | Prozent/Einstellung |
| 1 | Schwenkung | 000 ⇔ 255 0–100% | |
| 2 | Schwenkung fein | 000 ⇔ 255 0–100% | |
| 3 | Neigung | 000 ⇔ 255 0–100% | |
| 4 | Neigung fein | 000 ⇔ 255 0–100% | |
| 5 | Kontinuierliche Schwenkung | 000 | Kein Funktion |
| 001 ⇔ 127 | Kontinuierliche Schwenkung, schnell bis langsam | ||
| 128 | Kein Funktion | ||
| 129 ⇔ 255 | Kontinuierliche Schwenkung rückwärts, langsam bis schnell | ||
| 6 | Kontinuierliche Neigung | 000 | Kein Funktion |
| 001 ⇔ 127 | Kontinuierliche Neigung, schnell bis langsam | ||
| 128 | Kein Funktion | ||
| 129 ⇔ 255 | Kontinuierliche Neigung rückwärts, langsam bis schnell | ||
| 7 | Schwenk-/Neigungsgeschwindigkeit | 000 ⇔ 255 chnell bis langsam | |
| 8 | CTC | 000 | Kein Funktion |
| 001 ⇔ 255 Farbtemperatur, 2800–10000 K | |||
| 9 | Ringfarbe | 000 | Kein Funktion |
| 001 ⇔ 002 | 2700K R = 156 G = 118 B = 0 W = 63 | ||
| 003 ⇔ 004 | 3200K R = 156 G = 141 B = 5 W = 89 | ||
| 005 ⇔ 006 | 4200K R = 156 G = 141 B = 14 W = 255 | ||
| 007 ⇔ 008 | 5600K R = 156 G = 207 B = 54 W = 255 | ||
| 009 ⇔ 010 | 8000K R = 130 G = 255 B = 96 W = 255 | ||
| 011 | Blau R = 0 G = 0 B = 255 W = 0 | ||
| 012 ⇔ 048 | + Grün R = 0 G = 0–255 B = 255 W = 0 | ||
| 049 | Cyan R = 0 G = 255 B = 255 W = 0 | ||
| 050 ⇔ 086 | - Blau R = 0 G = 255 B = 255–0 W = 0 | ||
| 087 | Grün R = 0 G = 255 B = 0 W = 0 | ||
| 088 ⇔ 124 | + Rot R = 0–255 G = 255 B = 0 W = 0 | ||
| 125 | Gelb R = 255 G = 255 B = 0 W = 0 | ||
| 126 ⇔ 162 | - Grün R = 255 G = 255–0 B = 0 W = 0 | ||
| 163 | Rot R = 255 G = 0 B = 0 W = 0 | ||
| 164 ⇔ 200 | + Blau R = 255 G = 0 B = 0–255 W = 0 | ||
| 201 | Magenta R = 255 G = 0 B = 255 W = 0 | ||
| 202 ⇔ 238 | - Rot R = 255–0 G = 0 B = 255 W = 0 | ||
| 239 | Blau R = 0 G = 0 B = 255 W = 0 | ||
| 240 ⇔ 247 Farbe verblassen, schnell bis langsam | |||
| 248 ⇔ 255 Farbschnappschuss, schnell bis langsam | |||
| 10 Strahlfarbe | 000 Kein | Funktion | |
| 001 ⇔ 002 | 2700K R = 156 G = 118 B = 0 W = 63 | ||
| 003 ⇔ 004 | 3200K R = 156 G = 141 B = 5 W = 89 | ||
| 005 ⇔ 006 | 4200K R = 156 G = 141 B = 14 W = 255 | ||
| 007 ⇔ 008 | 5600K R = 156 G = 207 B = 54 W = 255 | ||
| 009 ⇔ 010 | 8000K R = 130 G = 255 B = 96 W = 255 | ||
| 011 Blau | R = 0 G = 0 B = 255 W = 0 | ||
| 012 ⇔ 048 + | Grün R = 0 G = 0–255 B = 255 W = 0 | ||
| 049 Cyan | R = 0 G = 255 B = 255 W = 0 | ||
| 050 ⇔ 086 | - Blau R = 0 G = 255 B = 255–0 W = 0 | ||
| 087 Grün | R = 0 G = 255 B = 0 W = 0 | ||
| 088 ⇔ 124 + | Rot R = 0–255 G = 255 B = 0 W = 0 | ||
| 125 Gelb | R = 255 G = 255 B = 0 W = 0 | ||
| 126 ⇔ 162 - | Grün R = 255 G = 255–0 B = 0 W = 0 | ||
| 163 Rot | R = 255 G = 0 B = 0 W = 0 | ||
| 164 ⇔ 200 + | Blau R = 255 G = 0 B = 0–255 W = 0 | ||
| 201 Magenta | R = 255 G = 0 B = 255 W = 0 | ||
| 202 ⇔ 238 - | Red R = 255–0 G = 0 B = 255 W = 0 | ||
| 239 Blue | R = 0 G = 0 B = 255 W = 0 | ||
| 240 ⇔ 247 Farbe verblassen, schnell bis langsam | |||
| 248 ⇔ 255 Farbschnappschuss, schnell bis langsam | |||
| 11 | Gobo | 000 Kein | Funktion |
| 001 ⇔ 255 | Gobos (indexiert) | ||
| 12 LED | Makro / Auto Programm | 000 ⇔ 015 | Kein Funktion |
| 016 ⇔ 135 | LED Makros | ||
| 136 ⇔ 255 | Auto-Programme | ||
| 13 | LED Makro / Auto Programmgeschwindigkeit | 000 ⇔ 127 | Auto-Geschwindigkeit, schnell bis langsam |
| 128 Halt | |||
| 129 ⇔ 255 | Auto-Geschwindigkeit, langsam bis schnell | ||
| 14 LED | eingebaute Verzögerung | 000 ⇔ 255 | Schnell bis langsam |
| 15 Hintergrundfarbe | 000 Kein | Funktion | |
| 001 ⇔ 002 | 2700K R = 156 G = 118 B = 0 W = 63 | ||
| 003 ⇔ 004 | 3200K R = 156 G = 141 B = 5 W = 89 | ||
| 136 ⇔ 255 | Auto-Programme | ||
| 005 ⇔ 006 | 4200K R = 156 G = 141 B = 14 W = 255 | ||
| 007 ⇔ 008 | 5600K R = 156 G = 207 B = 54 W = 255 | ||
| 009 ⇔ 018 | 8000K R = 130 G = 255 B = 96 W = 255 | ||
| 011 Blau | R = 0 G = 0 B = 255 W = 0 | ||
| 012 ⇔ 048 + | Grün R = 0 G = 0–255 B = 255 W = 0 | ||
| 16 Hintergrunddimmer | 000 ⇔ 255 | 0–100% | |
| 17 Hauptdimmer | 000 ⇔ 255 | 0–100% | |
| 18 Strahldimmer | 000 ⇔ 255 | 0–100% | |
| 19 Ringverschluss | 000 ⇔ 019 Aus020 ⇔ 024 An025 ⇔ 069trobe, von schnell nach langsam070 ⇔ 089 trobe 100–0%, von schnell nach langsam090 ⇔ 109trobe 0–100%, von schnell nach langsam110 ⇔ 129 Zufalls-Strobe, von schnell nach langsam130 ⇔ 149 Zufalls-Strobe 100–0%, von schnell nach langsam150 ⇔ 169 Zufalls-Strobe 0–100%, von schnell nach langsam170 ⇔ 189 Pulse-Strobe, von schnell nach langsam190 ⇔ 209 Zufalls-Pulse-Strobe, von schnell nach langsam210 ⇔ 229 trobe 0–100–0%, von schnell nach langsam230 ⇔ 244 Zufalls-Pulse-Strobe, von schnell nach langsam245 ⇔ 255 An | ||
| 20 Strahlverschluss | 000 ⇔ 019 Aus020 ⇔ 024 An025 ⇔ 069trobe, von schnell nach langsam070 ⇔ 089 trobe 100–0%, von schnell nach langsam090 ⇔ 109trobe 0–100%, von schnell nach langsam110 ⇔ 129 Žufalls-Strobe, von schnell nach langsam130 ⇔ 149 Žufalls-Strobe 100–0%, von schnell nach langsam150 ⇔ 169 Žufalls-Strobe 0–100%, von schnell nach langsam170 ⇔ 189 Pulse-Strobe, von schnell nach langsam190 ⇔ 209 Žufalls-Pulse-Strobe, von schnell nach langsam210 ⇔ 229 trobe 0–100–0%, von schnell nach langsam230 ⇔ 244 Žufalls-Pulse-Strobe, von schnell nach langsam245 ⇔ 255 An | ||
| 21 Zoomen 000 | ⇔ 255 Breit bis schmal | ||
| 22 Steuerung | 000 ⇔ 009 Kein Funktion010 ⇔ 014 Blackout bei Schwenken / Neigen015 ⇔ 019 Reserviert für zukünftige Verwendung020 ⇔ 024 RGBW-Farbmischmodus (additiv)025 ⇔ 029 CMY-Farbmischmodus (subtraktiv)030 ⇔ 049 Reserviert für zukünftige Verwendung050 ⇔ 054 Pan zurücksetzen055 ⇔ 059 Neigungsrücksetzung060 ⇔ 064 Zoom zurückgesetzt065 ⇔ 069 Reserviert für zukünftige Verwendung070 ⇔ 074 Alles zurücksetzen075 ⇔ 109 Reserviert für zukünftige Verwendung110 ⇔ 114chnelle Schwenk-/Neigegeschwindigkeit115 ⇔ 119 Langsame Schwenk-/Neigungsgeschwindigkeit120 ⇔ 124 Langsamer Lüftermodus125 ⇔ 129 Voller Lüftermodus130 ⇔ 134 Automatischer Lüftermodus135 ⇔ 139 $chneller Dimmmodus140 ⇔ 144 Langsamer Dimmmodus145 ⇔ 255 Reserviert für zukünftige Verwendung | ||
| 23 Ring Rot 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 24 Strahl rot 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 25 Ring grün 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 26 Strahl grün 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 27 Ring blau 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 28 Strahl blau 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 29 Ring Weiß 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 30 Strahl Weiß | 000 | ⇔ 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
Dual Steuerung: Grundlegender Bewegungsmodus(13Ch)
| Kanal Funktion Wert Prozent/Einstellung | ||
| 1 Schwenkung 000 | 255 0–100% | |
| 2 Schwenkung fein 000 | 255 0–100% | |
| 3 Neigung 000 | 255 0–100% | |
| 4 Neigung fein 000 | 255 0–100% | |
| 5 Kontinuierliche Schwenkung | 000 Kein Funktion001 127 Kontinuierliche Schwenkung, schnell bis langsam128 Kein Funktion129 255 Kontinuierliche Schwenkung rückwärts, langsam bis schnell | |
| 6 Kontinuierliche Neigung | 000 Kein Funktion001 127 Kontinuierliche Neigung, schnell bis langsam128 Kein Funktion129 255 Kontinuierliche Neigung rückwärts, langsam bis schnell | |
| 7 Schwenk- /Neigungsgeschwindigkeit | 000 255 Schnell bis langsam | |
| 8 Hauptdimmer 000 | 255 0–100% | |
| 9 Strahldimmer 000 | 255 0–100% | |
| 10 Ringverschluss | 000 019 Aus020 024 An025 069 Strobe, von schnell nach langsam070 089 Strobe 100–0%, von schnell nach langsam090 109 Strobe 0–100%, von schnell nach langsam110 129 Zufalls-Strobe, von schnell nach langsam130 149 Zufalls-Strobe 100–0%, von schnell nach langsam150 169 Zufalls-Strobe 0–100%, von schnell nach langsam170 189 Pulse-Strobe, von schnell nach langsam190 209 Zufalls-Pulse-Strobe, von schnell nach langsam210 229 Strobe 0–100–0%, von schnell nach langsam230 244 Zufalls-Pulse-Strobe, von schnell nach langsam245 255 An | |
| 11 | Strahlverschluss | 000 019 Aus020 024 An025 069 Strobe, von schnell nach langsam070 089 Strobe 100–0%, von schnell nach langsam090 108 Strobe 0–100%, von schnell nach langsam110 129 Zufalls-Strobe, von schnell nach langsam130 149 Zufalls-Strobe 100–0%, von schnell nach langsam150 169 Zufalls-Strobe 0–100%, van schnell nach langsam170 189 Pulse-Strobe, von schnell nach langsam190 209 Zufalls-Pulse-Strobe, von schnell nach langsam210 229 Strobe 0–100–0%, von schnell nach langsam230 144 Zufalls-Pulse-Strobe, von schnell nach langsam245 255 An |
| 12 Zoomen | 000 255 Breit bis schmal | |
| Kanal Funktion Wert Prozent/Einstellung | ||
| 13 Steuerung | 000 ⇔ 009 Kein Funktion010 ⇔ 014 Blackout bei Schwenken / Neigen015 ⇔ 019 Reserviert für zukünftige Verwendung020 ⇔ 024 RGBW-Farbmischmodus (additiv)025 ⇔ 029 CMY-Farbmischmodus (subtraktiv)030 ⇔ 049 Reserviert für zukünftige Verwendung050 ⇔ 054 Pan zurücksetzen055 ⇔ 059 Neigungsrücksetzung060 ⇔ 064 Zoom zurückgesetzt065 ⇔ 069 Reserviert für zukünftige Verwendung070 ⇔ 074 Alles zurücksetzen075 ⇔ 109 Reserviert für zukünftige Verwendung110 ⇔ 114 Schnelle Schwenk-/Neigegeschwindigkeit115 ⇔ 119 Langsame Schwenk-/Neigungsgeschwindigkeit120 ⇔ 124 Langsamer Lüftermodus125 ⇔ 129 Voller Lüftermodus130 ⇔ 134 Automatischer Lüftermodus135 ⇔ 139 Schneller Dimmmodus140 ⇔ 144 Langsamer Dimmmodus145 ⇔ 255 Reserviert für zukünftige Verwendung | |
Dual Kontrollwerte (Pixel)
Dual Steuerung: Erweiterter Pixelmodus (80Ch)
| Kanal Funktion Wert Prozent/Einstellung | ||||||
| 1 | R o t 1 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 2 | F e i n e | s 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 3 Grün 1 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||||
| 4 Feines grün 1 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||||
| 5 | B l a u 1 | 000 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 6 Feines blau 1 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||||
| 7 | W e i β 1 | 000 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 8 Feines Weiß 1 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||||
| 9 | R o t 2 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 10 | Feines rot 2 | 000 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 11 | Grün 2 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 12 | Feines grün 2 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 13 | Blau 2 | 000 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 14 | Feines blau 2 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 15 | Weiß 2 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 16 | Feines Weiß 2 | 000 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 17 | Rot 3 | 000 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 18 | Feines rot 3 | 000 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 19 | Grün 3 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 20 | Feines grün 3 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 21 | Blau 3 | 000 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 22 | Feines blau 3 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 23 | Weiß 3 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 24 | Feines Weiß 3 | 000 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 25 | Rot 4 | 000 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 26 | Feines rot 4 | 000 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 27 | Grün 4 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 28 | Feines grün 4 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 29 | Blau 4 | 000 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 30 | Feines blau 4 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 31 | Weiß 4 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 32 | Feines Weiß 4 | 000 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 33 | Rot 5 | 000 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 34 | Feines rot 5 | 000 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 35 | Grün 5 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 36 | Feines grün 5 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 37 | Blau 5 | 000 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 38 | Feines blau 5 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 39 | Weiß 5 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 40 | Feines Weiß 5 | 000 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 41 | Rot 6 | 000 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 42 | Feines rot 6 | 000 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 43 | Grün 6 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 44 | Feines grün 6 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 45 | Blau 6 | 000 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 46 | Feines blau 6 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 47 | Weiß 6 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 48 | Feines Weiß 6 | 000 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 49 | Rot 7 | 000 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 50 | Feines rot 7 | 000 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 51 | Grün 7 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 52 | Feines grün 7 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| 53 | Blau 7 | 000 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||
| Kanal | Funktion | Wert | Prozent/Einstellung | |||
| 54 Feines blau 7 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||
| 55 Weiß 7 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||
| 56 Feines Weiß 7 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||
| 57 Rot 8 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||
| 58 Feines rot 8 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||
| 59 Grün 8 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||
| 60 Feines grün 8 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||
| 61 Blau 8 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||
| 62 Feines blau 8 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||
| 63 Weiß 8 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||
| 64 Feines Weiß 8 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||
| 65 Rot 9 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||
| 66 Feines rot 9 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||
| 67 Grün 9 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||
| 68 Feines grün 9 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||
| 69 Blau 9 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||
| 70 Feines blau 9 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||
| 71 Weiß 9 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||
| 72 Feines Weiß 9 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||
| 73 Rot 10 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||
| 74 Feines rot 10 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||
| 75 Grün 10 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||
| 76 Feines grün 10 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||
| 77 Blau 10 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||
| 78 Feines blau 10 | 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||||
| 79 Weiß 10 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||
| 80 Feines Weiß 10 | 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||||
Dual Steuerung: Standard-Pixelmodus (40Ch)
| Kanal Funktion Wert Prozent/Einstellung | |||||||||
| 1 | R | o | t | 1 | 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 2 Grün 1 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||||
| 3 | B | l | a | u | 1 | 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 4 | W | e | i | 1 | 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 5 | R | o | t | 2 | 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 6 Grün 2 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||||
| 7 | B | l | a | u | 2 | 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 8 | W | e | i | 2 | 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 9 | R | o | t | 3 | 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 10 Grün 3 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||||
| 11 Blau 3 | 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||||||
| 12 Weiß 3 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||||
| 13 Rot 4 | 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||||||
| 14 Grün 4 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||||
| 15 Blau 4 | 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||||||
| 16 Weiß 4 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||||
| 17 Rot 5 | 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||||||
| 18 Grün 5 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||||
| 19 Blau 5 | 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||||||
| 20 Weiß 5 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||||
| 21 Rot 6 | 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||||||
| 22 Grün 6 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||||
| 23 Blau 6 | 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||||||
| 24 Weiß 6 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||||
| 25 Rot 7 | 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||||||
| 26 Grün 7 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||||
| 27 Blau 7 | 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||||||
| 28 Weiß 7 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||||
| 29 Rot 8 | 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||||||
| 30 Grün 8 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||||
| 31 Blau 8 | 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||||||
| 32 Weiß 8 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||||
| 33 Rot 9 | 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||||||
| 34 Grün 9 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||||
| 35 Blau 9 | 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||||||
| 36 Weiß 9 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||||
| 37 Rot 10 | 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||||||
| 38 Grün 10 | 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||||||
| 39 Blau 10 | 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||||||
| 40 Weiß 10 | 000 | 255 | RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||||||
Dual Steuerung: Grundlegender Pixelmodus (30Ch)
| Kanal Funktion Wert Prozent/Einstellung | ||||||||
| 1 | R | o | t | 1 | 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 2 Grün 1 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||||
| 3 | B | l | a | u | 1 | 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 4 | R | o | t | 2 | 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 5 Grün 2 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||||
| 6 | B | l | a | u | 2 | 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 7 | R | o | t | 3 | 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||
| 8 Grün 3 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |||||||
| 9 | B | l | a | u | 3 | 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | |
| 10 Rot 4 | 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% | ||||||
| Kanal Funktion Wert Prozent/Einstellung | |
| 11 Grün 4 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 12 Blau 4 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 13 Rot 5 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 14 Grün 5 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 15 Blau 5 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 16 Rot 6 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 17 Grün 6 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 18 Blau 6 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 19 Rot 7 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 20 Grün 7 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 21 Blau 7 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 22 Rot 8 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 23 Grün 8 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 24 Blau 8 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 25 Rot 9 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 26 Grün 9 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 27 Blau 9 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 28 Rot 10 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 29 Grün 10 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
| 30 Blau 10 000 | 255 RGBW-Modus: 0–100% / CMY-Modus: 100–0% |
Address: Bruno-Bürgel-Str. 11
28759 Bremen
Email: DEtech@chauvetlighting.de
Germany Website: www.chauvetprofessional.eu
Voice: +49 421 62 60 20
