MANUAL DE USUARIO Maverick MK Pyxis Chauvet

La Guía de Referencia Rápida (GRR) del Maverick MK Pyxis contiene información básica sobre el producto, como conexión, montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB. Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• La luminaria está destinada exclusivamente a un uso profesional.

- NO abra este producto. No contiene piezas reparables por el usuario.

- NO mire a la fuente de luz cuando el producto esté encendido.

- Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

- CUIDADO: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.

- CUIDADO: La carcasa de este producto puede estar caliente cuando las luces están en funcionamiento.

- Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.

- La luminaria debe colocarse de forma que no sea previsible que se mire fijamente hacia ella a una distancia menor de 3,9 m.

- NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.

- USE un cable de seguridad cuando monte este producto en lo alto.

- NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo. (IP20)

• NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.

- NO conecte este producto a un atenuador o reostato.

- Conecte este producto SOLO a un circuito con toma de tierra y protegido.

- Use SOLAMENTE los soportes de montaje o las asas para mover este producto. NO lo transporte agarrando por la cabeza móvil.

- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

- La temperatura ambiente máxima es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

- Si se daña el cable externo flexible de esta luminaria, se sustituirá con un cable especial o con un cable disponible exclusivamente a través del fabricante o de su agente de servicio técnico.

- Solo el fabricante, su agente de servicio o un técnico de similar cualificación podrán reemplazar la fuente de luz contenida en esta luminaria.

Contacto

Fuera de EE.UU, Reino Unido, Irlanda, México o Benelux, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visite www.chauvetprofessional.com para información de contacto.

Qué va Incluido

- Maverick MK Pyxis

- 2 soportes Omega con material de montaje

- Cable de alimentación IP65 Seetronic Powerkon

- Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.

Enchufe CA

Conexión	Cable (EE.UU)	Cable (Europa)	Color del Tornillo
CA Cargado Negro Marrón Amarillo/Bronce
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo Verde/Amarillo	Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Alimentación en Cadena

Es posible enlazar hasta 3 productos Maverick MK Pyxis a 100 V, 4 productos a 120 V, 7 productos a 208 V, o hasta 8 productos a 230 V o 240 V. Nunca exceda este número. Los cables de alimentación en cadena se pueden adquirir por separado.

Sustitución del Fusible

1. Desconecte este producto de la alimentación.
2. Utilizando un destornillador plano, desatornille la tapa del portafusibles de la carcasa.
3. Quite el fusible fundido del portafusibles y sustitúyalo con uno nuevo del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Conexiones de señal

Puede enlazar el Maverick MK Pyxis a un controlador o software controlador usando una conexión DMX, una conexión Ethernet o ambas. Si está usando otros productos compatibles con Art-Net™, sACN o Kling-Netcon, el Maverick MK Pyxis puede controlar cada uno individualmente en una sola red. Consulte el Manual de usuario para obtener información sobre cómo conectar y configurar el producto para estas señales.

Personalidades de control

El Maverick MK Pyxis utiliza DMX, Art-Net™, sACN, WDMX y Kling-Net para sus personalidades de control:

Single Control	Dual Control Movement	Dual Control Pixels
Basic (26 canales)	Basic (13 canales)	Basic (30 canales)
Standard (66 canales)	Standard (30 canales)	Standard (40 canales)
Advanced (113 canales)	Advanced (41 canales)	Advanced (80 canales)
Tour (131 canales)	Utiliza DMX, Art-NetTM o sACN	Utiliza DMX, Art-NetTM, sACN o Kling-Net
Utiliza DMX, Art-NetTM, sACN o WDMX

En el modo “Dual Control”, el protocolo de “Movement” y el protocolo de “Píxels” no pueden ser el mismo.

Conexión DMX

El Maverick MK Pyxis funcionará con un controlador DMX usando una conexión de datos DMX de 3 o 5 pines. Hay un Manual DMX disponible en www.chauvetprofessional.com.

Conexión Art-Net™

Art-Net™ es un protocolo Ethernet que utiliza TCP/IP para transferir gran cantidad de datos DMX512 usando una conexión etherCON RJ45 sobre una red de gran tamaño. Hay disponible un documento sobre el protocolo Art-Net™ desde www.chauvetprofessional.com. Chauvet Professional recomienda la utilización de modo Unicast para mejores resultados. Art-Net™ diseñado y copyright por Artistic Licence Holdings Ltd.

Conexión sACN

También conocido como ANSI E1.31, el streaming ACN es un protocolo Ethernet que usa las capas y formato de Architecture for Control Networks (arquitectura para redes de control) para transportar datos DMX512 sobre IP o cualquier otra red compatible con ACN. El mantenimiento de ACN corre a cargo de la Professional Lighting and Sound Association (Asociación de Sonido e Iluminación Profesional, PLASA).

Conexión Kling-Net

Kling-Net es un protocolo de red que permite la autoconfiguración de los dispositivos de imagen usando una conexión Ethernet etherCON RJ45. Consulte el manual del software ArKaos para instrucciones detalladas sobre la programación de este producto.

Para un funcionamiento fluido, ArKaos Kling-Net precisa una tarjeta Ethernet a gigabit (1000 Mbps) y un router de red.

ArKaos Kling-Net solo ejecutará los modos Standard Píxels o Basic Píxels.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Maverick MK Pyxis admite protocolo RDM, que posibilita información para supervisar la temperatura y cambiar opciones del menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Utilice al menos dos puntos de montaje por producto. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/products.

Diagrama de Montaje

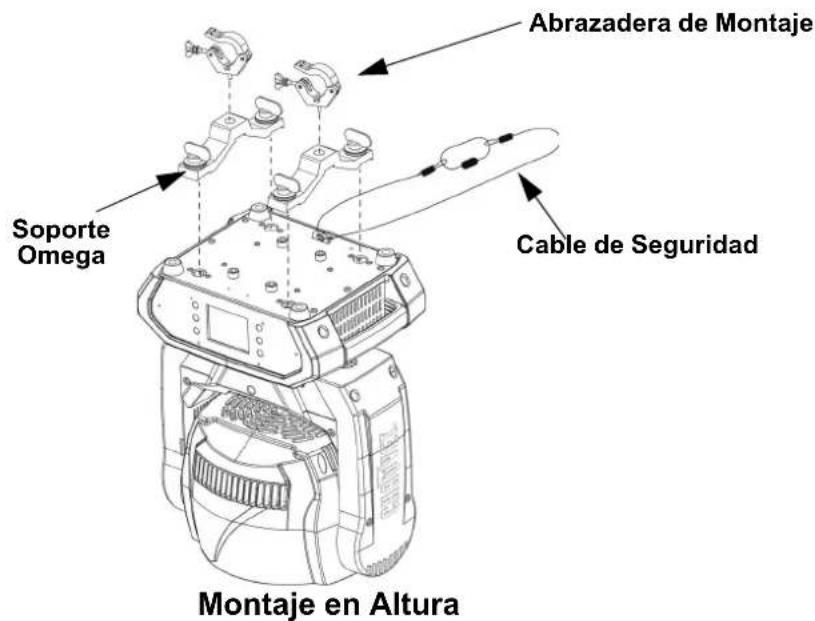

Abrazadera de Montaje Soporte Omega Cable de Seguridad Montaje en Altura

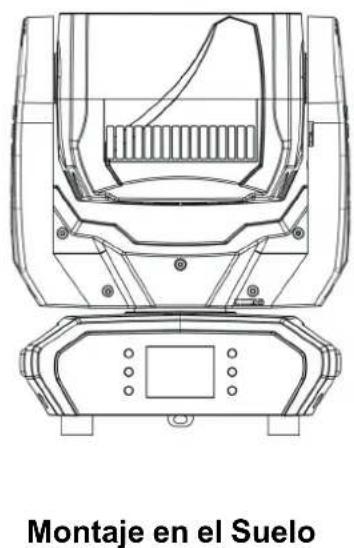

Montaje en el Suelo

Panel de control con pantalla táctil

El Maverick MK Pyxis dispone de una pantalla táctil y de 6 botones de control. La pantalla táctil se puede bloquear y calibrar a través de las opciones de Setup (configuración) en el menú.

Descripción del Panel de Control

Botón Función
< ↑ >	Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
< ≡ >	Sale del menú o función actual
< ↓ >	Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función
< ← >	Navega hacia la izquierda por la lista de menú
< ← >	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
< → >	Navega hacia la derecha por la lista de menú

Pantalla alimentada con batería

Pulse y mantenga pulsado hasta que aparezca la pantalla de menú (aprox. 15 s).

Consulte la página del producto Maverick MK Pyxis en www.chauvetprofessional.com para ver el último mapa de menú.

Niveles de Programación Descripción
Control Settings Control Settings Nivel Principal
Control Settings	Single Control		DMX	Personality	Basic
					Standard
					Advanced
					Tour
			Start Address	0-512 Configura la dirección DMX de inicio
			ArtNet	Personality	Basic
					Standard
					Advanced
					Tour
			Start Address	0-512	Configura la dirección Art-NetTM de inicio
			Universe 0-	255 Configura el universo Art-NetTM
			sACN	Personality	Basic
					Standard
					Advanced
					Tour
			Start Address	0-512 Configura la dirección sACN de inicio
			Universe 0-	255 Configura el universo sACN
			WDMX	Personality	Basic
					Standard
					Advanced
					Tour
			Start Address	0-512 Configura la dirección WDMX de inicio
Dual Control	Movement		DMX	Personality	Basic
					Standard
					Advanced
			Start Address	0-512 Configura la dirección DMX de inicio
			ArtNet	Personality	Basic
					Standard
					Advanced
			Start Address	0-512	Configura la dirección Art-NetTM de inicio
			Universe 0-	255 Configura el universo Art-NetTM
			sACN	Personality	Basic
					Standard
					Advanced
			Start Address	0-512 Configura la dirección sACN de inicio
			Universe 0-	255 Configura el universo sACN
	Pixels		DMX	Personality	Basic
					Standard
					Advanced
			Start Address	0-512 Configura la dirección DMX de inicio
			ArtNet	Personality	Basic
					Standard
					Advanced
			Start Address	0-512	Configura laolución Art-NetTM de inicio
			Universe 0-	255 Configura el universo Art-NetTM
			sACN	Personality	Basic
					Standard
					Advanced
			Start Address	0-512 Configura la dirección sACN de inicio
			Universe 0-	-255 Configura el universo sACN
			KlingNet Personality	Basic	Configura la personalidad Kling-Net (vea Personalidades de control)
				Standard

Niveles de Programación Descripción
Test Mode Test Mode Nivel Principal
Auto Test				Prueba automática de todas las funciones
Manual Test	Pan	000-255		Controlar y probar todas las funciones a través del panel de control
	Tilt
	P/T Speed
	Red
	Green
	Blue
	White
	CTC
	Color
	Pattern
	LED Macro
	LED Ma. Speed
	LED Ma. Fade
	Background
	Background Dim.
	Dimmer
	Shutter
	Function
	Zoom
Setup Setup Nivel Principal
Network Settings	IP Mode	Manual Configurar la dirección IP manualmente
		DHCP La red configura la dirección IP
		Static El producto configura la dirección IP
	IP __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ ____
	SubMask __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ _
Pan Reverse	NO Desplazamiento lateral normal
	YES Desplazamiento lateral inversa
Tilt Reverse	NO Inclinación normal
	YES Inclinación inversa
Zoom Reverse	NO Zoom normal
	YES Zoom invertido
Screen Reverse	NO Pantalla normal
	YES Pantalla inversa
	AUTO Orientación de pantalla automático
Pan Angle	540 Rango de desplazamiento lateral: 540°
	360 Rango de desplazamiento lateral: 360°
	180 Rango de desplazamiento lateral: 180°
Tilt Angle	270 Rango de inclinación: 270°
	180 Rango de inclinación: 180°
	90		Rango de inclinación: 90°
BL. O. P/T Move	NO No blackout mientras P/T
	YES Blackout mientras P/T
Calibration	NO Mantener la configuración actual
	YES Calibrar la pantalla táctil
Touchscreen Lock	NO La pantalla responden al toque
	YES La pantalla no responde al toque
Lock Screen	NO		Bloqueo los botones y pantalla táctil
	YES		Contraseña: 0920
Swap XY	NO		No intercambiar panorámica e inclinación
	YES		Panorámica controla inclinación, y viceversa
WDMX Reset	NO No restablecer WDMX
	YES Restablecer WDMX
Setup (cont.)				Setup Nivel Principal (cont.)
Setup (cont.)	Backlight Timer	30S La pantalla se apaga a los 30 segundos
		1M		La pantalla se apaga al cabo de 1 minuto
		5M		La pantalla se apaga al cabo de 5 minutos
		ON La pantalla permanece encendida
	Loss of Data	Hold Mantiene la última señal recibida
		Close Pone el dispositivo en blackout
	Fans	Auto		Velocidad del ventilador según la temperatura del producto
		Full Velocidad del ventilador siempre alta
		ECO Modo silencioso
	C Mixing Mode	RGBW Mezcla de color aditivo (0–100%)
		CMY Mezcla de color sustractivo (100%–0)
	Dimmer Curve	Linear		Configura la curva del atenuador
		Square
		I Squa
		SCurve
	Dimmer Speed	Smooth		Cambia la velocidad del atenuador
		Fast
	PWM Option	600Hz		Selecciona la frecuencia de emisión PWM
		1200Hz
		2000Hz
		4000Hz
		6000Hz
		15000Hz
	Color Balance	Red	000–255	Configura el valor máximo del LED rojo
		Green		Configura el valor máximo del LED verde
		Blue Configura el valor máximo del LED	azul
		White Configura el valor máximo del LED	rojo
	Preset Select	PRESET A		Opciones de menú preconfiguradas grabadas
		PRESET B
		PRESET C
	Preset Sync	NO Permite transferir las opciones de menú preconfiguradas grabadas a otros Maverick MK Pyxis de la cadena DMX
		YES
	Reset Function	Pan/Tilt	NO	Restablece las funciones individuales o todas las funciones desde el arranque
			YES
		Zoom	NO
			YES
		All	NO
			YES
	Factory Settings	NO		Restablece el dispositivo a la configuración de fábrica
		YES
Sys Info Sys Info Nivel Principal
Sys Info	Fixture Information	Ver V_	Muestra la versión de firmware
		Running Mode	____	Muestra el modo de ejecución actual
		Address	____	Muestra la dirección de inicio actual
		Temperature	____	Muestra la temperatura actual del producto en °C
		Fixture Hours	____	Muestra el número de horas que el producto ha estado encendido
		Ip	____	Muestra la dirección IP actual
		SubMask	____	Muestra la máscara de subred actual
		MAC	____	Muestra la dirección MAC actual
	Fan Information	Head Fan1 Speed	____	Muestra la velocidad de los ventiladores de la cabeza en rpm
		Head Fan2 Speed	____

Niveles de Programación Descripción
Sys Info (cont.)			Sys Info Nivel Principal (cont.)
Error Information No	Error!* Muestra cualquier error o “No Error!”
Channel Information	Frequency	---	Muestra todos los valores actuales de las señales de entrada, 000–255
	Pan
	Pan Fine
	Tilt
	Tilt Fine
	Pan Rotation
	Tilt Rotation
	P/T Speed
	CTC
	Color (1–2)
	Pattern
	LED Macro
	LED Ma. Speed
	LED Ma. Fine
	Background
	Background Dim.
	Bg. Dim. Fine
	Dimmer (A–B)
	Dimmer Fine (A–B)
	Shutter (1–2)
	Zoom
	Function
	Red (todo, 1–10)
	Red Fine (todo, 1–10)
	Green (todo, 1–10)
	Green fine (todo, 1–10)
	Blue (todo, 1–10)
	Blue Fine (todo, 1–10)
	White (todo, 1–10)
	White Fine (todo, 1–10)
	Dimmer (1–10)
	Dimmer Fine (1–10)

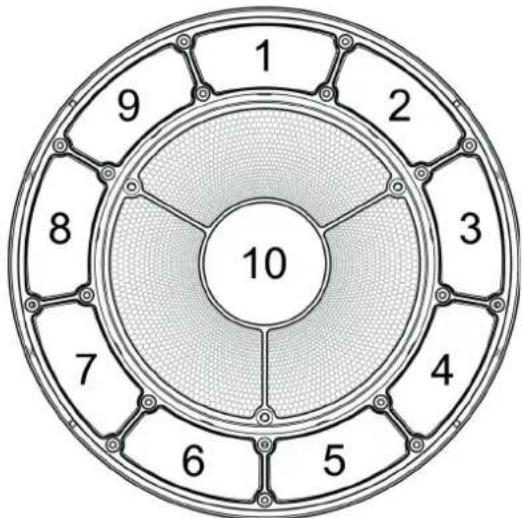

Zonas para control de píxel

1 2 9 8 3 7 4 6 5 10

Valores DMX

Canal Función Valor Porcentaje/Configuración
1 Movimiento panorámico 000		255 0–100%
2 Movimiento panorámico fino 000		255 0–100%
3 Inclinación 000		255 0–100%
4 Inclinación fino 000		255 0–100%
5	Movimiento panorámico continua	000 Sin función001 127 Movimiento panorámico continua, rápido a lento128 Sin función129 255 Movimiento panorámico continua inverso, lento a rápido
6 Inclinación continua		000 Sin función001 127 Inclinación continua, rápido a lento128 Sin función129 255 Inclinación continua inverso, lento a rápido
7	Velocidad de movimiento panorámico / inclinación	000 255 Rápido a lento
8 Atenuador del anillo 000		255 0–100%
9 Atenuador del haz 000		255 0–100%
10	Obturador del anillo	000 019 Apagado020 024 Encendido025 069 Estroboscopio, rápido a lento070 089 Estroboscopio 100–0%, rápido a lento090 109 Estroboscopio 0–100%, rápido a lento110 129 Estroboscopio aleatorio, rápido a lento130 149 Estroboscopio aleatorio 100–0%, rápido a lento150 169 Estroboscopio aleatorio 0–100%, rápido a lento170 189 Estroboscopio pulso, rápido a lento190 209 Estroboscopio pulso aleatorio, rápido a lento210 229 Estroboscopio 0–100–0%, rápido a lento230 244 Estroboscopio pulso aleatorio, rápido a lento245 255 Encendido
11	Obturador del haz	000 019 Apagado020 024 Encendido025 069 Estroboscopio, rápido a lento070 089 Estroboscopio 100–0%, rápido a lento090 109 Estroboscopio 0–100%, rápido a lento110 129 Estroboscopio aleatorio, rápido a lento130 149 Estroboscopio aleatorio 100–0%, rápido a lento150 169 Estrob Oscopio aleatorio 0–100%, rápido a lento170 189 Estroboscopio pulso, rápido a lento190 209 Estroboscopio pulso aleatorio, rápido a lento210 229 Estroboscopio 0–100–0%. rápido a lento230 244 Estroboscopio pulso aleatorio, rápido a lento245 255 Encendido
12	Zoom	000 255 Ancho a estrecho

Canal	Función	Valor	Porcentaje/Configuración
13 Control		000 ⇔ 009 Sin función010 ⇔ 014 Blackout panorámica/inclinación015 ⇔ 019 Reservado para usos futuros020 ⇔ 024 Modo de mezcla de color RGBW (adición)025 ⇔ 029 Modo de mezcla de color CMY (sustracción)030 ⇔ 049 Reservado para usos futuros050 ⇔ 054 Reiniciar movimiento panorámico055 ⇔ 059 Reiniciar inclinación060 ⇔ 064 Restablecer zoom065 ⇔ 069 Reservado para usos futuros070 ⇔ 074 Reiniciar todo075 ⇔ 109 Reservado para usos futuros110 ⇔ 114 Velocidad alta panorámica/Inclinación115 ⇔ 119 Velocidad baja panorámica/Inclinación120 ⇔ 124 Modo de ventilador lento125 ⇔ 129 Modo de ventilador al máximo130 ⇔ 134 Modo de ventilador automático135 ⇔ 139 Modo de atenuador rápido140 ⇔ 144 Modo de atenuador lento145 ⇔ 255 Reservado para usos futuros

Valores "Dual Control" (Pixels)
"Dual Control": Modo "Advanced Pixels" (80Ch)

Canal Función Valor Porcentaje/Configuración
1 Rojo	1 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
2 Rojo	fino 1 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
3	V e r d e		1⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
4 Verde	fino 1 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
5 Azul	1 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
6 Azul	fino 1	000	⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
7 Blanco	co 1	000	⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
8 Blanco	fino 1	000	⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
9 Rojo	2 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
10	Rojo fino 2 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
11	Verde 2		000⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
12	Verde fino 2 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
13	Azul 2 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
14	Azul fino 2		000⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
15	Blanco 2		000⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
16	Blanco fino 2		000⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
17	Rojo 3		000⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
18	Rojo fino 3 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
19	Verde 3		000⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
20	Verde fino 3 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
21	Azul 3 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
22	Azul fino 3		000⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
23	Blanco 3		000⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
24	Blanco fino 3		000⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
25	Rojo 4		000⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
26	Rojo fino 4 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
27	Verde 4		000⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
28	Verde fino 4 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
29	Azul 4 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
30	Azul fino 4		000⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
31	Blanco 4		000⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
32	Blanco fino 4		000⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
33	Rojo 5		000⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
34	Rojo fino 5 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
35	Verde 5		000⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
36	Verde fino 5 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
37	Azul 5 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
38	Azul fino 5		000⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
39	Blanco 5		000⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
40	Blanco fino 5		000⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
41	Rojo 6		000⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
42	Rojo fino 6 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
43	Verde 6		000⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
44	Verde fino 6 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
45	Azul 6 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
46	Azul fino 6		000⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
47	Blanco 6		000⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
48	Blanco fino 6		000⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
49	Rojo 7		000⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
50	Rojo fino 7 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
51	Verde 7		000⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
52	Verde fino 7 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%

Canal	Función	Valor	Porcentaje/Configuración
53	Azul 7	000 ⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
54 Azul fino 7 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
55 Blanco 7 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
56 Blanco fino 7 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
57 Rojo 8 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
58 Rojo fino 8 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
59 Verde 8 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
60 Verde fino 8 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
61 Azul 8 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
62 Azul fino 8 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
63 Blanco 8 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
64 Blanco fino 8 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
65 Rojo 9 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
66 Rojo fino 9 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
67 Verde 9 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
68 Verde fino 9 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
69 Azul 9 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
70 Azul fino 9 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
71 Blanco 9 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
72 Blanco fino 9 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
73 Rojo 10 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
74 Rojo fino 10 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
75 Verde 10 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
76 Verde fino 10 000		⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
77 Azul 10	000	⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
78 Azul fino 10	000	⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
79 Blanco 10	000	⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
80 Blanco fino 10	000	⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%

"Dual Control": Modo "Standard Pixels" (40Ch)

Canal Función Valor Porcentaje/Configuración
1 Rojo	1 000					⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
2	V	e	r	d	e	1⇔ 2550	Modo RGBW: 0–100% / Modo CMY: 100–0%
3	A	z	u	l	1	000	255	Modo RGBW: 0–100% / Modo CMY: 100–0%
4	B	l	a	n	c	o⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
5 Rojo	2 000					⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
6	V	e	r	d	e	2⇔ 2550	Modo RGBW: 0–100% / Modo CMY: 100–0%
7	A	z	u	l	2	000	255	Modo RGBW: 0–100% / Modo CMY: 100–0%
8	B	l	a	n	c	o⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
9 Rojo	3 000					⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
10 Verde	3				000	⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
11	Azul 3					000	⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
12 Blanco	3				000	⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
13 Rojo	4 000					⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
14 Verde	4				000	⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
15 Azul	4				000	⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
16 Blanco	4				000	⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
17 Rojo	5 000					⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
18 Verde	5				000	⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
19 Azul	5				000	⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
20 Blanco	5				000	⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
21 Rojo	6 000					⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
22 Verde	6				000	⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
23 Azul	6				000	⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
24 Blanco	6				000	⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
25 Rojo	7 000					⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
26 Verde	7				000	⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
27 Azul	7				000	⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
28 Blanco	7				000	⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
29 Rojo	8 000					⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
30 Verde	8				000	⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
31 Azul	8				000	⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
32 Blanco	8				000	⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
33 Rojo	9 000					⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
34 Verde	9				000	⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
35 Azul	9				000	⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
36 Blanco	9				000	⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
37 Rojo	10				000	⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
38 Verde	10				000	⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
39 Azul	10				000	⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%
40 Blanco	10				000	⇔ 255	Modo RGBW: 0–100% / Modo CMY: 100–0%

"Dual Control": Modo "Basic Pixels" (30Ch)

Canal Función Valor Porcentaje/Configuración
1	R	o	j	o	1	000 255 Modo RGBW: 0–100% / Modo CMY: 100–0%
2	V	e	r	d	e	1 ⇔ 255 Modo RGBW: 0–100% / Modo CMY: 100–0%
3	A	z	u	l	1	000 255 Modo RGBW: 0–100% / Modo CMY: 100–0%
4	R	o	j	o	2	000 255 Modo RGBW: 0–100% / Modo CMY: 100–0%
5	V	e	r	d	e	2 ⇔ 255 Modo RGBW: 0–100% / Modo CMY: 100–0%
6	A	z	u	l	2	000 255 Modo RGBW: 0–100% / Modo CMY: 100–0%
7	R	o	j	o	3	000 255 Modo RGBW: 0–100% / Modo CMY: 100–0%
8	V	e	r	d	e	3 ⇔ 255 Modo RGBW: 0–100% / Modo CMY: 100–0%
9	A	z	u	l	3	000 255 Modo RGBW: 0–100% / Modo CMY: 100–0%
10 Rojo 4 000						⇔ 255 Modo RGBW: 0–100% / Modo CMY: 100–0%
11 Verde 4 000						⇔ 255 Modo RGBW: 0–100% / Modo CMY: 100–0%
12 Azul 4					000	⇔ 255 Modo RGBW: 0–100% / Modo CMY: 100–0%
13 Rojo 5 000						⇔ 255 Modo RGBW: 0–100% / Modo CMY: 100–0%
14 Verde 5					000	⇔ 255 Modo RGBW: 0–100% / Modo CMY: 100–0%
15 Azul 5					000	⇔ 255 Modo RGBW: 0–100% / Modo CMY: 100–0%
16 Rojo 6 000						⇔ 255 Modo RGBW: 0–100% / Modo CMY: 100–0%
17 Verde 6					000	⇔ 255 Modo RGBW: 0–100% / Modo CMY: 100–0%
18 Azul 6					000	⇔ 255 Modo RGBW: 0–100% / Modo CMY: 100–0%
19 Rojo 7 000						⇔ 255 Modo RGBW: 0–100% / Modo CMY: 100–0%
20 Verde 7					000	⇔ 255 Modo RGBW: 0–100% / Modo CMY: 100–0%
21 Azul 7					000	⇔ 255 Modo RGBW: 0–100% / Modo CMY: 100–0%
22 Rojo 8 000						⇔ 255 Modo RGBW: 0–100% / Modo CMY: 100–0%
23 Verde 8					000	⇔ 255 Modo RGBW: 0–100% / Modo CMY: 100–0%
24 Azul 8					000	⇔ 255 Modo RGBW: 0–100% / Modo CMY: 100–0%
25 Rojo 9 000						⇔ 255 Modo RGBW: 0–100% / Modo CMY: 100–0%
26 Verde 9					000	⇔ 255 Modo RGBW: 0–100% / Modo CMY: 100–0%
27 Azul 9					000	⇔ 255 Modo RGBW: 0–100% / Modo CMY: 100–0%
28 Rojo 10					000	⇔ 255 Modo RGBW: 0–100% / Modo CMY: 100–0%
29 Verde 10					000	⇔ 255 Modo RGBW: 0–100% / Modo CMY: 100–0%
30 Azul 10 000						⇔ 255 Modo RGBW: 0–100% / Modo CMY: 100–0%

Address: Av. de las Partidas 34 - 3B

Lerma, Edo. de México, CP 52000

Voice: [phone]
