GEBRUIKSAANWIJZING Maverick MK Pyxis Chauvet

Over deze handleiding

De Maverick MK Pyxis Beknopte Handleiding bevat basisinformatie over het product, zoals aansluiting, montage, menu- opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze Beknopte Handleiding kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

De armatuur is uitsluitend bedoeld voor professioneel gebruik.
Open het product NIET. Het bevat geen te onderhouden onderdelen.
KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.

- LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.

• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.

- De armatuur moet zodanig geplaatst worden dat langdurig staren in de armatuur op een afstand van minder dan 3,9 m voorkomen wordt.

- Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.

- GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.

- Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)

- Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.

- Sluit dit product NIET aan op een dimmer of een regelweerstand.

- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

- Gebruik UITSLUITEND de montagebeugels of de hendels om dit product te dragen. Draag het product niet aan de bewegende kop.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

- Als de externe flexibele kabel of het snoer van deze armatuur beschadigd is, moet deze worden vervangen door een speciaal snoer of een snoer dat uitsluitend beschikbaar is bij de fabrikant of zijn onderhoudsagent.

- De lichtbron die in deze armatuur omvat is mag alleen vervangen worden door de fabrikant, of diens onderhoudsagent of een soortgelijk erkend persoon.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of België kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar www.chauvetprofessional.com voor contactinformatie.

Wat is inbegrepen

- Maverick MK Pyxis

- Seetronic Powerkon IP65 stroomsnoer

- 2 Omegabeugels met bevestigingsapparatuur

• Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel	Groen/geel	Groen

Chauvet Maverick MK Pyxis - AC-stroom - 1

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Power Linking

Het is mogelijk tot maximaal 3 Maverick MK Pyxis-producten koppelen aan 100 V, 4 producten aan 120 V, 7 producten aan 208 V, of 8 producten aan 230 V of 240 V. Overschrijd dit aantal nooit. Stroomkabels kunnen afzonderlijk worden gekocht.

Vervangen van de zekering

Ontkoppel dit product van de stroom.
Gebruik een platkopschroevendraaier en schroef de kap van de zekeringshouder los van de behuizing.
Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

Signaalverbindingen

U kunt de Maverick MK Pyxis aansluiten op een controller of controllersoftware met behulp van een DMX-aansluiting, een ethernetverbinding of beide. Bij het gebruik van andere Art-Net™, sACN, of Kling-Net-compatible producten met de Maverick MK Pyxis, kunt u deze individueel aansturen op een enkel netwerk. Zie de gebruikershandleiding voor meer informatie over het verbinden en configureren van het product voor deze signalen.

Aansturingspersoonlijkheden

De Maverick MK Pyxis gebruikt DMX, Art-Net™, sACN en Kling-Net voor zijn aansturingspersoonlijkheden:

Single Control	Dual Control Movement	Dual Control Pixels
Basic (26 kanalen)	Basic (13 kanalen)	Basic (30 kanalen)
Standard (66 kanalen)	Standard (30 kanalen)	Standard (40 kanalen)
Advanced (113 kanalen)	Advanced (41 kanalen)	Advanced (80 kanalen)
Tour (131 kanalen)	Gebruikt DMX, Art-NetTM, of sACN	Gebruikt DMX, Art-NetTM, sACN, of Kling-Net
Gebruikt DMX, Art-NetTM, sACN, of WDMX	Gebruikt DMX, Art-NetTM, of sACN	Gebruikt DMX, Art-NetTM, sACN, of Kling-Net

Chauvet Maverick MK Pyxis - Aansturingspersoonlijkheden - 1

In "Dual Control"-modus kunnen het "Movement"-protocol en het "Pixels"-protocol niet hetzelfde zijn.

DMX-aansluiting

De Maverick MK Pyxis kan met een DMX-controller werken met een 3-pins of 5-pins DMX-gegevensverbinding. Op www.chauvetprofessional.com is een DMX-basishandleiding verkrijgbaar.

Art-Net™-aansluiting

Art-Net™ is een ethernet-protocol dat gebruikmaakt van TCP/IP dat over een groot netwerk grote hoeveelheden DMX512-gegevens verzendt met behulp van een etherCON RJ45-verbinding. Een Art-Net™-protocoldocument is te verkrijgen op www.chauvetprofessional.com. Chauvet Professional raadt het gebruik van unicast-modus voor het beste resultaat.

Art-Net™ ontworpen en auteursrecht door Artistic Licence Holdings Ltd.

sACN-aansluiting

Streaming-ACN staat ook wel bekend als ANSI E1.31 en is een ethernetprotocol dat de laag- en opmaakstructuur gebruikt van Architecture for Control Networks om DMX512-gegevens te transporteren over IP of een ander ACN compatibel netwerk. ACN wordt onderhouden door de Professional Lighting and Sound Association (PLASA).

Kling-Net-aansluiting

Kling-Net is een networkprotocol dat de automatische configuratie van displayapparaten met een etherCON RJ45 Ethernet-verbinding mogelijk maakt. Raadpleeg de ArKaos softwarehandleiding voor uitgebreide instructies over het programmeren van dit product.

Chauvet Maverick MK Pyxis - Kling-Net-aansluiting - 1

Voor een goede werking heeft de ArKaos Kling-Net een gigabit (1000 Mbps) Ethernet-kaart en een netwerkrouter nodig.

Chauvet Maverick MK Pyxis - Kling-Net-aansluiting - 2

ArKaos Kling-Net loopt alleen in "Standard Pixels" of "Basic Pixels"-modi.

RDM (apparaatbeheer op afstand)

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Maverick MK Pyxis aondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van Temperatuur en wijzigingen aan de menu opties. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten minste twee montagepunten per product. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/products.

Montagediagram

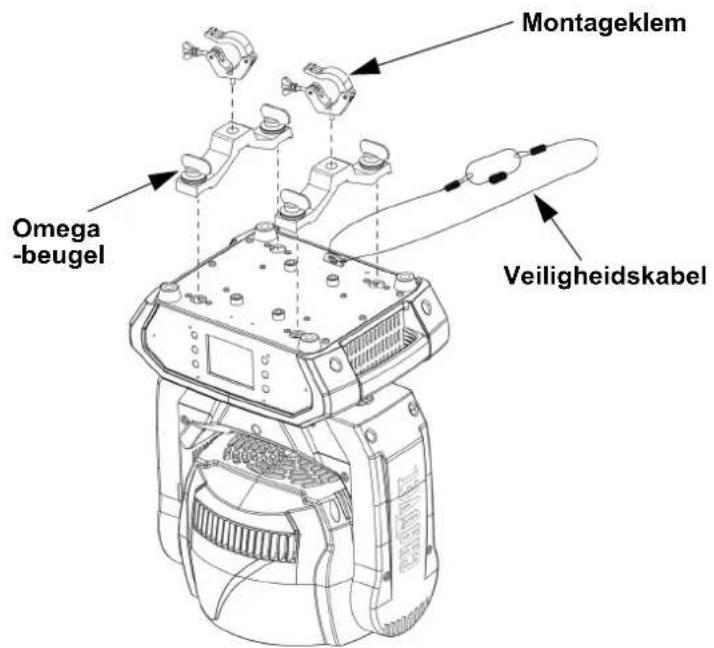

Chauvet Maverick MK Pyxis - Montage - 1


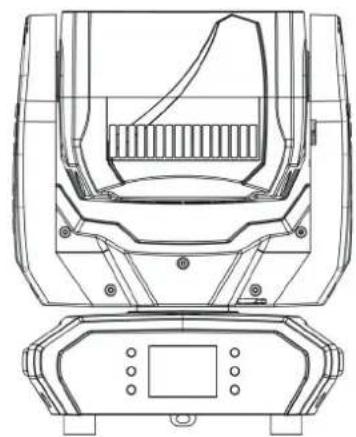

Chauvet Maverick MK Pyxis - Montage - 2

Montage-boven het hoofd Plaatsing op de vloer

Aanraakschermbedieningspaneel

De Maverick MK Pyxis heeft een aanraakscherm en 6 bedieningsknoppen. Via de opties Setup in het menu kan het aanraakscherm worden vergrendeld en gekalibreerd.

Beschrijving bedieningspaneel

Toets Functie
< ↑ >	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
< ≡ >	Sluit het huidige menu of functie af
< ↓ >	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
< ← >	Navigeert naar links door de menulijst
< ← >	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
< ➔ >	Navigeert naar rechts door de menulijst

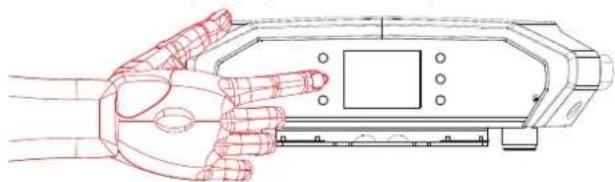

Display op batterijstroomy

Ingedrukt houden totdat het menuscherm verschijnt (ongeveer 15 sec).

Chauvet Maverick MK Pyxis - Display op batterijstroomy - 1

Raadpleeg de productpagina van Maverick MK Pyxis op www.chauvetprofessional.com voor de nieuwste menukaart.

Programmeerniveaus Beschrijving
Control Settings				Control Settings belangrijkste niveau
Control Settings	Single Control	DMX	Personality	Basic
				Standard
				Advanced
				Tour
		Start Address	0-512 Stelt het	DMX startadres in
		ArtNet	Personality	Basic
				Standard
				Advanced
				Tour
		Start Address	0-512 Stelt het	Art-NetTM startadres in
		Universe 0-	255 Stelt de Art	NetTM universe in
		sACN	Personality	Basic
				Standard
				Advanced
				Tour
		Start Address	0-512 Stelt het	sACN startadres in
		Universe 0-	255 Stelt de sA	CN universe in
		WDMX	Personality	Basic
				Standard
				Advanced
				Tour
		Start Address	0-512 Stelt het	WDMX startadres in
Dual Control	Movement	DMX	Personality	Basic
				Standard
				Advanced
		Start Address	0-512 Stelt het	DMX startadres in
		ArtNet	Personality	Basic
				Standard
				Advanced
		Start Address	0-512 Stelt het	Art-NetTM startadres in
		Universe 0-	255 Stelt de Art	NetTM universe in
		sACN	Personality	Basic
				Standard
				Advanced
		Start Address	0-512 Stelt het	sACN startadres in
		Universe 0-	255 Stelt de sA	CN universe in
	Pixels	DMX	Personality	Basic
				Standard
				Advanced
		Start Address	0-512 Stelt het	DMX startadres in
		ArtNet	Personality	Basic
				Standard
				Advanced
		Start Address	0-512 Stelt het.	Art-NetTM startadres in
		Universe 0-	255 Stelt de Art	NetTM universe in
		sACN	Personality	Basic
				Standard
				Advanced
		Start Address	0-512 Stelt het	sACN startadres in
		Universe 1-	255 Stelt de sA	CN universe in
		KlingNet Personality	Basic	Stelt de Kling-Net persoonlijkheid in (Zie Aansturingspersoonlijkheden)
		KlingNet Personality	Standard

Programmeerniveaus Beschrijving
Test Mode Test Mode				belangrijkste niveau
Test Mode	Auto Test Test alle functies automatisch
	Manual Test	Pan	000-255	Test en regel alle instellingen handmatig via het bedieningspaneel
		Tilt
		P/T Speed
		Red
		Green
		Blue
		White
		CTC
		Color
		Pattern
		LED Macro
		LED Ma. Speed
		LED Ma. Fade
		Background
		Background Dim.
		Dimmer
		Shutter
		Function
		Zoom
Setup Setup				belangrijkste niveau
Setup	Network Settings	IP Mode	Manual Stel het IP-adres handmatig in
			DHCP Netwerk stelt het IP-adres in
			Static Product stelt het IP-adres in
		IP _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
		SubMask _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
	Pan Reverse	NO Normale zwenkbediening
		YES Omgekeerde zwenkbediening
	Tilt Reverse	NO Normale kantelbediening
		YES Omgekeerde kantelbediening
	Zoom Reverse	NO Normale zoom
		YES Omgekeerde zoom
	Screen Reverse	NO Display in normale orientatie
		YES Display in ondersteboven orientatie
		AUTO Automatische orientatie van het display
	Pan Angle	540		540° zwenkhoekbereik
		360		360° zwenkhoekbereik
		180		180° zwenkhoekbereik
	Tilt Angle	270		270° kantelhoekbereik
		180		180° kantelhoekbereik
		90		90° kantelhoekbereik
	BL. O. P/T Move	NO		Niet verduisteren tijdens kantelen/zwenken
		YES Verduisteren tijdens kantelen/zwenken
	Calibration	NO Huidige instellingen behouden
		YES Aanraakscherm kalibreren
	Touchscreen Lock	NO Beeldscherm reageert op aanrakingen
		YES		Beeldscherm reageert niet op aanrakingen
	Lock Screen	NO		Lock knoppen en touch screen
		YES		Toegangscode: 0920
	Swap XY	NO Niet kantelen en zwenken verwisselen
		YES Zwenken regelt kantelen, en omgekeerd
Setup (vervolg) Setup				belangrijkste niveau (vervolg)
Setup (vervolg)	WDMX Reset	NO Niet WDMX resetten
		YES WDMX resetten
	Backlight Timer	30S		Beeldscherm schakelt uit na 30 seconden
		1M Beeldscherm schakelt uit na 1 minuut
		5M Beeldscherm schakelt uit na 5 minuten
		ON Beeldscherm blijft aan
	Loss of Data	Hold Houdt laatst ontvangen signaal vast
		Close Verduistert de armatuur
	Fans	Auto		Ventilatorsnelheid in overeenstemming met de producttemperatuur
		Full Ventilatorsnelheid op hoog ingesteld
		ECO Stille modus
	C Mixing Mode	RGBW Additief kleurenmengen (0–100%)
		CMY Subtractief kleurenmengen (100%–0)
	Dimmer Curve	Linear		Stelt de dimcurve in
		Square
		I Squa
		SCurve
	Dimmer Speed	Smooth		Wijzigt de dimsnelheid
		Fast
	PWM Option	600Hz		Selecteert de PWM-uitgangsfrequentie
		1200Hz
		2000Hz
		4000Hz
		6000Hz
		15000Hz
	Color Balance	Red	000–255	Stelt maximum waarde van rode LED in
		Green		Stelt maximum waarde van groene LED in
		Blue		Stelt maximum waarde van blauwe LED in
		White Stelt maximum waarde van witte LED in
	Preset Select	PRESET A		Opgenomen vooringestelde menuopties PRESET

		PRESET C
	Preset Sync	NO Zorgt ervoor dat opgenomen vooringestelde menuopties worden overgezet op andere Maverick MK Pyxis in de DMX-keten
		YES
	Reset Function	Pan/Tilt	NO	Reset individuele functies of alle functies vanaf het opstarten
			YES
		Zoom	NO
			YES
		All	NO
			YES
	Factory Settings	NO		Reset naar standaard fabrieksinstellingen
		YES
Sys Info Sys Info				belangrijkste niveau
Sys Info	Fixture Information	Ver	V_	Toont de firmwareversie
		Running Mode	---	Toont de huidige bedrijfsmodus
		Address	---	Toont het huidige startadres
		Temperature	---	Toont de huidige temperatuur van het product in °C
		Fixture Hours	----	Toont het aantal uren dat het product is ingeschakeld
		Ip	----	Toont het huidige IP-adres
		SubMask	----	Toont het huidige Subnet Mask
		MAC	----	Toont het huidige MAC-adres
	Fan Information	Head Fan1 Speed	----	Toont snelheid van kopventilators in toeren per minuut
		Head Fan2 Speed	----
Sys Info (vervolg) Sys Info				belangrijkste niveau (vervolg)
	Error Information No Error!* Toont fouten of No Error!
Sys Info (vervolg)	Channel Information	Frequency	---	Toont alle huidige waarden van ingangssignalen, 000-255
		Pan
		Pan Fine
		Tilt
		Tilt Fine
		Pan Rotation
		Tilt Rotation
		P/T Speed
		CTC
		Color (1–2)
		Pattern
		LED Macro
		LED Ma. Speed
		LED Ma. Fine
		Background
		Background Dim.
		Bg. Dim. Fine
		Dimmer (A–B)
		Dimmer Fine (A–B)
		Shutter (1–2)
		Zoom
		Function
		Red (alle, 1–10)
		Red Fine (alle, 1–10)
		Green (alle, 1–10)
		Green fine (alle, 1–10)
		Blue (alle, 1–10)
		Blue Fine (alle, 1–10)
		White (alle, 1–10)
		White Fine (alle, 1–10)
		Dimmer (1–10)
		Dimmer Fine (1–10)

Zones voor pixelregeling

Chauvet Maverick MK Pyxis - Zones voor pixelregeling - 1

DMX-waarden

"Single Control"-waarden

"Single Control": "Tour"-modus (131Ch)

Kanaal Functie Waarde Percentage/Instelling
1	Z w e n k	e ⇔ 255 0-100% 000
2 Fijnezwenken 000		⇔ 255 0-100%
3	K a n t e	I ⇔ e255 0-100% 000
4 Fijnekantelen 000		⇔ 255 0-100%
5 Continue zwenken		000 Geen functie001 ⇔ 127 Continue zwenken, snel tot langzaam128 Geen functie129 ⇔ 255 Omgekeerde continue zwenken, langzaam tot snel
6 Continue kantelen		000 Geen functie001 ⇔ 127 Continue kantelen, snel tot langzaam128 Geen functie129 ⇔ 255 Omgekeerde continue kantelen, langzaam tot snel
7 Zwenken/Kantelensnelheid 000		⇔ 255 $nel tot langzaam
8	CTC	000 Geen functie001 ⇔ 255 Kleurtemperatuur, 2800-10000 K
9 Ring kleur		000 Geen functie001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89005 ⇔ 006 4200K R = 156 G = 141 B = 14 W = 255007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255009 ⇔ 010 8000K R = 130 G = 255 B = 96 W = 255011 Blauw R = 0 G = 0 B = 255 W = 0012 ⇔ 048 + groen R = 0 G = 0-255 B = 255 W = 0049 Cyaan R = 0 G = 255 B = 255 W = 0050 ⇔ 086 - blauw R = 0 G = 255 B = 255-0 W = 0087 Groen R = 0 G = 255 B = 0 W = 0088 ⇔ 124 + rood R = 0-255 G = 255 B = 0 W = 0125 Geel R = 255 G = 255 B = 0 W = 0126 ⇔ 162 - groen R = 255 G = 255-0 B = 0 W = 0163 Rood R = 255 G = 0 B = 0 W = 0164 ⇔ 200 + blauw R = 255 G = 0 B = 0-255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0202 ⇔ 238 - rood R = 255-0 G = 0 B = 255 W = 0239 Blauw R = 0 G = 0 B = 255 W = 0240 ⇔ 247 Kleurverandering, snel tot langzaam248 ⇔ 255 Kleursprong, snel tot langzaam

Kanaal	Functie	Waarde	Percentage/Instelling
10 Straalingskleur		000 Geen functie001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89005 ⇔ 006 4200K R = 156 G = 141 B = 14 W = 255007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255009 ⇔ 010 8000K R = 130 G = 255 B = 96 W = 255011 Blauw R = 0 G = 0 B = 255 W = 0012 ⇔ 048 + groen R = 0 G = 0–255 B = 255 W = 0049 Cyaan R = 0 G = 255 B = 255 W = 0050 ⇔ 086 - blauw R = 0 G = 255 B = 255–0 W = 0087 Groen R = 0 G = 255 B = 0 W = 0088 ⇔ 124 + rood R = 0–255 G = 255 B = 0 W = 0125 Geel R = 255 G = 255 B = 0 W = 0126 ⇔ 162 - groen R = 255 G = 255–0 B = 0 W = 0163 Rood R = 255 G = 0 B = 0 W = 0164 ⇔ 200 + blauw R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0202 ⇔ 238 - rood R = 255–0 G = 0 B = 255 W = 0239 Blauw R = 0 G = 0 B = 255 W = 0240 ⇔ 247 Kleurverandering, snel tot langzaam248 ⇔ 255 Kleursprong, snel tot langzaam
11	Gobo	000 Geen functie001 ⇔ 255 Gobos (geïndexeerd)
12	LED Macro / Automatischprogramma	000 ⇔ 015 Geen functie016 ⇔ 135 LED macro’s136 ⇔ 255 Automatische programma’s
13	LED Macro / Automatischprogrammasnelheid	000 ⇔ 127 Kleurwijziging met de klok mee, snel tot langzaam128 Bevriezen129 ⇔ 255 Kleurwijziging tegen de klok in, langzaam tot snel
14 LED ingebouwde vertraging	000 ⇔ 255 Snel tot langzaam
15 Achtergrondkleur		000 Geen functie001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89005 ⇔ 006 4200K R= 156 G = 141 B = 14 W = 255007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255009 ⇔ 010 8000K R = 130 G = 255 B = 96 W = 255012 ⇔ 048 + groen R = 0 G = 0–255 B = 255 W = 0049 Cyaan R = 0 G = 255 B = 255 W = 0050 ⇔ 086 - blauw R = 0 G = 255 B = 255–0 W = 0087 Groer R = 0 G = 255 B = 0 W = 0088 ⇔ 124 + rood R = 0–255 G = 255 B = 0 W = 0125 Geel R = 255 G = 255 B = 0 W = 0126 ⇔ 162 - groen R = 255 G = 2.55–0 B = 0 W = 0163 Rood R = 255 G = 0 B = 0 W = 0164 ⇔ 200 + blauw R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0202 ⇌ 238 - rood R = 255–0 G = 0 B = 255 W = 0239 Blauw R = 0 G = 0 B = 255 W = 0240 ⇌ 247 Kleurverandering, snel tot langzaam248 ⇌ 255 Kleursprong, snel tot langzaam
16 Achtergronddimmer	000	⇌ 255 0–100%
17 Fijneachtergronddimmer	000	⇌ 255 0–100%
18 Hoofddimmer	000	⇌ 255 0–100%
19 Fijnehoofddimmer	000	⇌ 255 0–100%
20 Ringsluiter		000 ⇌ 019 Uit020 ⇌ 024 Aan025 ⇌ 069 troboscoop, snel tot langzaam070 ⇌ 089troboscoop 100–0%, snel tot langzaam090 ⇌ 109 troboscoop 0–100%, snel tot langzaam110 ⇌ 129 Willekeurigestroboscoop, snel tot langzaam130 ⇌ 149 Willekeurigestroboscoop 100–0%, snel tot langzaam150 ⇌ 169 Willekeurigestroboscoop 0–100%, snel tot langzaam170 ⇌ 189 Pulsstroboscoop, snel tot langzaam190 ⇌ 209 Willekeurigepulsstroboscoop, snel tot langzaam210 ⇌ 229troboscoop 0–100–0%, snel tot langzaam230 ⇌ 244 Willekeurigepulsstroboscoop, snel tot langzaam245 ⇌ 255 Aan
21 Straalingsluiter		000 ⇌ 019 Uit020 ⇌ 024 Aan025 ⇌ 069 troboscoop, snel tot langzaam070 ⇌ 089troboscoop 100–0%, snel tot langzaam090 ⇌ 109 troboscoop 0–100%, snel tot langzaam120 ⇌ 129 Willekeurigestroboscoop, snel tot langzaam130 ⇌ 149 Willekeurigestroboscoop 100–0%, snel tot langzaam150 ⇌ 169 Willekeurigestroboscoop 0–100%, snel tot langzaam170 ⇌ 189 Pulsstroboscoop, snel tot langzaaam190 ⇌ 209 Willekeurigepulsstroboscoop, snel tot langzaam210 ⇌ 229troboscoop 0–100–0%, snel tot langzaam230 ⇌ 244 Willekeurigepulsstroboscoop, snel tot langzaam245 ⇌ 255 Aan
22 Zoom 000		⇔ 255 Breed tot nauw
23 Regeling		000 ⇌ 009 Geen functie010 ⇌ 014 Zwenk-/kantelverduistering015 ⇌ 019 Gereserveerd voor toekomstig gebruik020 ⇌ 024 RGBW-kleurenmengmodus (additief)025 ⇌ 029 CMY-kleurenmengmodus (subtractief)030 ⇌ 049 Gereserveerd voor toekomstig gebruik050 ⇌ 054 Zwenk-reset055 ⇌ 059 Kantel-reset060 ⇌ 064 Zoom-reset065 ⇌ 069 Gereserveerd voor toekomstig gebruik070 ⇌ 074 Alles-reset075 ⇌ 109 Gereserveerd voor toekomstig gebruik110 ⇌ 114 Zwenk-/kantelsnelheid snel115 ⇌ 119 Zwenk-/kantelsnelheid langzaam120 ⇌ 124 Ventilatormodus langzaam125 ⇌ 129 Ventilatormodus volledig130 ⇌ 134 Ventilatormodus auto135 ⇌ 139 Dimmodus snel140 ⇌ 144 Dimmodus langzaam145 ⇌ 255 Gereserveerd voor toekomstig gebruik
24 Hoofdrood 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
25 Fijnehoofdrood 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
26 Hoofdgroen 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
27 Fijnehoofdrood 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
28 Hoofdblaw 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
29 Fijnehoofdblauw 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
30 Hoofdwit 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
31 Fijnehoofdwit	000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
32 Dimmer 1 000 ⇔ 255 0–100%
33 Fijnedimmer 1 000		⇔ 255 0–100%
34 Rood 1 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
35 Fijnerood 1 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
36 Groen 1 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
37 Fijnegroen 1 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
38 Blauw 1 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
39 Fijneblauw 1 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
40 Wit 1 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
41 Fijnewit 1 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
42 Dimmer 2 000		⇔ 255 0–100%
43 Fijnedimmer 2 000		⇔ 255 0–100%
44 Rood 2 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
45 Fijnerood 2 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
46 Groen 2 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
47 Fijnegroen 2 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
48 Blauw 2 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
49 Fijneblauw 2 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
50 Wit 2 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
51 Fijnewit 2 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
52 Dimmer 3 000		⇔ 255 0–100%
53 Fijnedimmer 3 000		⇔ 255 0–100%
54 Rood 3 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
55 Fijnerood 3 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
56 Groen 3 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
57 Fijnegroen 3 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
58 Blauw 3 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
59 Fijneblauw 3 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
60 Wit 3 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
61 Fijnewit 3 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
62 Dimmer 4 000		⇔ 255 0–100%
63 Fijnedimmer 4 000		⇔ 255 0–100%
64 Rood 4 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
65 Fijnerood 4 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
66 Groen 4 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
67 Fijnegroen 4 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
68 Blauw 4 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
69 Fijneblauw 4 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
70 Wit 4 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
71 Fijnewit 4 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
72 Dimmer 5 000		⇔ 255 0–100%
73 Fijnedimmer 5 000		⇔ 255 0–100%
74 Rood 5 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
75 Fijnerood 5 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
76 Groen 5 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
77 Fijnegroen 5 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
78 Blauw 5 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
79 Fijneblauw 5 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
80 Wit 5 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
81 Fijnewit 5 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
82 Dimmer 6 000		⇔ 255 0–100%
83 Fijnedimmer 6 000		⇔ 255 0–100%
84 Rood 6 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
85 Fijnerood 6 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
86 Groen 6 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
87 Fijnegroen 6 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
88 Blauw 6 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
89 Fijneblauw 6 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
90 Wit 6 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
91 Fijnewit 6 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
92 Dimmer 7 000		255 0–100%
93 Fijnedimmer 7 000		255 0–100%
94 Rood 7 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
95 Fijnerood 7 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
96 Groen 7 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
97 Fijnegroen 7 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
98 Blauw 7 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
99 Fijneblauw 7 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
100 Wit 7 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
101 Fijnewit 7 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
102 Dimmer 8 000		255 0–100%
103 Fijnedimmer 8 000		255 0–100%
104 Rood 8 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
105 Fijnerood 8 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
106 Groen 8 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
107 Fijnegroen 8 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
108 Blauw 8 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
109 Fijneblauw 8 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
110 Wit 8	000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
111 Fijnewit 8 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
112 Dimmer 9	000	255 0–100%
113 Fijnedimmer 9 000		255 0–100%
114 Rood 9 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
115 Fijnerood 9 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
116 Groen 9	000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
117 Fijnegroen 9 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
118 Blauw 9	000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
119 Fijneblauw 9 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
120 Wit 9 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
121 Fijnewit 9 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
122 Dimmer 10	000	255 0–100%
123 Fijnedimmer 10	000	255 0–100%
124 Rood 10	000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
125 Fijnerood 10 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
126 Groen 10	000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
127 Fijnegroen 10	000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
128 Blauw 10	000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
129 Fijneblauw 10	000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
130 Wit 10	000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
131 Fijnewit 10	000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%

"Single Control": "Advanced"-modus (113Ch)

Kanaal Functie Waarde Percentage/Instelling
1 Zwenken 000		⇔ 255 0-100%
2	F i j n e	z ⇔ w255 0-400% n k e n 000
3	K a n t e	l ⇔ 255 0-100% 000
4 Fijnekantelen 000		⇔ 255 0-100%
5 Continue zwenken		000 Geen functie001 ⇔ 127 Continue zwenken, snel tot langzaam128 Geen functie129 ⇔ 255 Omgekeerde continue zwenken, langzaam tot snel
6 Continue kantelen		000 Geen functie001 ⇔ 127 Continue kantelen, snel tot langzaam128 Geen functie129 ⇔ 255 Omgekeerde continue kantelen, langzaam tot snel
7 Zwenken/Kantelensnelheid 000		⇔ 255 Snel tot langzaam
8	CTC	000 Geen functie001 ⇔ 255 Kleurtemperatuur, 2800-10000 K
9 Ring kleur		000 Geen functie001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89005 ⇔ 006 4200K R = 156 G = 141 B = 14 W = 255007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255009 ⇔ 010 8000K R = 130 G = 255 B = 96 W = 255011 Blauw R = 0 G = 0 B = 255 W = 0012 ⇔ 048 + groen R = 0 G = 0-255 B = 255 W = 0049 Cyaan R = 0 G = 255 B = 255 W = 0050 ⇔ 086 - blauw R = 0 G = 255 B = 255-0 W = 0087 Groen R = 0 G = 255 B = 0 W = 0088 ⇔ 124 + rood R = 0-255 G = 255 B = 0 W = 0125 Geel R = 255 G = 255 B = 0 W = 0126 ⇔ 162 - groen R = 255 G = 255-0 B = 0 W = 0163 Rood R = 255 G = 0 B = 0 W = 0164 ⇔ 200 + blauw R = 255 G = 0 B = 0-255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0202 ⇔ 238 - rood R = 255-0 G = 0 B = 255 W = 0239 Blauw R = 0 G = 0 B = 255 W = 0240 ⇔ 247 Kleurverandering, snel tot langzaam248 ⇔ 255 Kleursprong, snel tot langzaam

Kanaal	Functie	Waarde	Percentage/Instelling
10 Straalingskleur		000 Geen functie001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89005 ⇔ 006 4200K R = 156 G = 141 B = 14 W = 255007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255009 ⇔ 010 8000K R = 130 G = 255 B = 96 W = 255011 Blauw R = 0 G = 0 B = 255 W = 0012 ⇔ 048 + groen R = 0 G = 0–255 B = 255 W = 0049 Cyaan R = 0 G = 255 B = 255 W = 0050 ⇔ 086 - blauw R = 0 G = 255 B = 255–0 W = 0087 Groen R = 0 G = 255 B = 0 W = 0088 ⇔ 124 + rood R = 0–255 G = 255 B = 0 W = 0125 Gee R = 255 G = 255 B = 0 W = 0126 ⇔ 162 - groen R = 255 G = 255–0 B = 0 W = 0163 Rood R = 255 G = 0 B = 0 W = 0164 ⇔ 200 + blauw R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0202 ⇔ 238 - rood R = 255–0 G = 0 B = 255 W = 0239 Blauw R = 0 G = 0 B = 255 W = 0240 ⇔ 247 Kleurverandering, snel tot langzaam248 ⇔ 255 Kleursprong, snel tot langzaam
11	Gobo	000 Geen functie001 ⇔ 255 Gobos (geïndexeerd)
12	LED Macro / Automatischprogramma	000 ⇔ 015 Geen functie016 ⇔ 135 LED macro’s136 ⇔ 255 Automatische programma’s
13	LED Macro / Automatischprogrammasnelheid	000 ⇔ 127 Kleurwijziging met de klok mee, snel tot langzaam128 Bevriezen129 ⇔ 255 Kleurwijziging tegen de klok in, langzaam tot snel
14 LED ingebouwde vertraging 000		⇔ 255 Snel tot langzaam
15 Achtergrondkleur		000 Geen functie001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89005 ⇔ 006 4200K R= 156 G = 141 B = 14 W = 255007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255009 ⇔ 010 8000K R = 130 G = 255 B = 96 W = 255010 Blauw R = 0 G = 0 B = 255 W = 0012 ⇔ 048 + groen R = 0 G = 0–255 B = 255 W = 0049 Cyaan R = 0 G = 255 B = 255 W = 0050 ⇔ 086 - blauw R = 0 G= 255 B = 255–0 W = 0087 Groen R = 0 G = 255 B = 0 W = 0088 ⇔ 124 + rood R = 0–255 G = 255 B = 0 W = 0125 Gee R = 255 G = 255 B = 0 W = 0125 ⇔ 162 - groen R = 255 G = 255–0 B = 0 W = 0163 Rood R = 255 G = 0 B = 0 W = 0164 ⇔ 200 + blauw R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 256 G = 0 B = 255 W = 0202 ⇔ 238 - rood R = 255–0 G = 0 B = 255 W = 0239 Blauw R = 0 G = 0 B = 255 W = 0240 ⇔ 247 Kleurverandering, snel tot langzaam248 ⇔ 256 Kleursprong, snel tot langzaam
16 Achtergronddimmer	000	⇔ 255 0–100%
17 Fijneachtergronddimmer	000	⇔ 255 0–100%
18 Ringdimmer	000	⇔ 255 0–100%
19 Fijneringdimmer	000	⇔ 255 0–100%
20 Straalingsdimmer 000 ⇔ 255 0–100%
21 Fijnestraalingsdimmer 000		❖ 255 0–100%
22 Ringsluiter		000 ⇔ 019 Uit020 ⇔ 024 Aan025 ⇔ 069 Stroboscoop, snel tot langzaam070 ⇔ 089 Stroboscoop 100–0%, snel tot langzaam090 ⇔ 109 Stroboscoop 0–100%, snel tot langzaam110 ⇔ 129 Willekeurigestroboscoop, snel tot langzaam130 ⇔ 149 Willekeurigestroboscoop 100–0%, snel tot langzaam150 ⇔ 169 Willekeurigestroboscoop 0–100%, snel tot langzaam170 ⇔ 189 Pulsstroboscoop, snel tot langzaam190 ⇔ 209 Willekeurigepulsstroboscoop, snel tot langzaam210 ⇔ 229 Stroboscoop 0–100–0%, snel tot langzaam230 ⇔ 244 Willekeurigepulsstroboscoop, snel tot langzaam245 ⇔ 255 Aan
23 Straalingsluiter		000 ⇔ 019 Uit020 ⇔ 024 Aan025 ⇔ 069 Stroboscoop, snel tot langzaam070 ⇔ 089 Stroboscoop 100–0%, snel tot langzaam090 ⇔ 109 Stroboscoop 0–100%, snel tot langzaam110 ⇄ 129 Willekeurigestroboscoop, snel tot langzaam130 ⇄ 149 Willekeurigestroboscoop 100–0%, snel tot langzaam150 ⇄ 169 Willekeurigestroboscoop 0–100%, snel tot langzaam170 ⇄ 189 Pulsstroboscoop, snel tot langzaam190 ⇄ 209 Willekeurigepulsstroboscoop, snel tot langzaam210 ⇄ 229 Stroboscoop 0–100–0%, snel tot langzaam230 ⇄ 244 Willekeurigepulsstroboscoop, snel tot langzaam245 ⇄ 255 Aan
24 Zoom 000		❖ 255 Breed tot nauw
25 Regeling		000 ⇔ 009 Geen functie010 ⇄ 014 Zwenk-/kantelverduistering015 ⇄ 019 Gereserveerd voor toekomstig gebruik020 ⇄ 024 RGBW-kleurenmengmodus (additief)025 ⇄ 029 CMY-kleurenmengmodus (subtractief)030 ⇄ 049 Gereserveerd voor toekomstig gebruik050 ⇄ 054 Zwenk-reset055 ⇄ 059 Kantel-reset060 ⇄ 064 Zoom-reset065 ⇄ 069 Gereserveerd voor toekomstig gebruik070 ⇄ 074 Alles-reset075 ⇄ 109 Gereserveerd voor toekomstig gebruik110 ⇄ 114 Zwenk-/kantelsnelheid snel115 ⇄ 119 Zwenk-/kantelsnelheid langzaam120 ⇄ 124 Ventilatormodus langzaam125 ⇄ 129 Ventilatormodus volledig130 ⇄ 134 Ventilatormodus auto135 ⇄ 139 Dimmodus snel140 ⇄ 144 Dimmodus langzaam145 ⇄ 255 Gereserveerd voor toekomstig gebruik
26 Hoofdrood 000		❖ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
27 Fijnehoofdrood 000		❖ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
28 Hoofdgroen 000		❖ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
29 Fijnehoofdrood 000		❖ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
30 Hoofdblauw 000		❖ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
31 Fijnehoofdblauw 000		❖ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
32	Hoofdwit 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
33	Fijnehoofdwit 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
34	Rood 1 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
35	Fijnerood 1 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
36	Groen 1 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
37	Fijnegroen 1 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
38	Blauwe 1 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
39	Fijneblauw 1 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
40	Wit 1 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
41	Fijnewit 1 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
42	Rood 2 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
43	Fijnerood 2 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
44	Groen 2 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
45	Fijnegroen 2 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
46	Blauwe 2 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
47	Fijneblauw 2 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
48	Wit 2 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
49	Fijnewit 2 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
50	Rood 3 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
51	Fijnerood 3 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
52	Groen 3 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
53	Fijnegroen 3 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
54	Blauwe 3 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
55	Fijneblauw 3 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
56	Wit 3 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
57	Fijnewit 3 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
58	Rood 4 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
59	Fijnerood 4 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
60	Groen 4 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
61	Fijnegroen 4 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
62	Blauwe 4 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
63	Fijneblauw 4 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
64	Wit 4 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
65	Fijnewit 4 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
66	Rood 5 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
67	Fijnerood 5 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
68	Groen 5 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
69	Fijnegroen 5 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
70	Blauwe 5 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
71	Fijneblauw 5 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
72	Wit 5 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
73	Fijnewit 5 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
74	Rood 6 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
75	Fijnerood 6 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
76	Groen 6 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
77	Fijnegroen 6 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
78	Blauwe 6 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
79	Fijneblauw 6 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
80	Wit 6 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
81	Fijnewit 6 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
82	Rood 7 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
83	Fijnerood 7 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
84	Groen 7 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
85	Fijnegroen 7 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
86 Blauwe 7 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
87 Fijneblauw 7 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
88 Wit 7 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
89 Fijnewit 7 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
90 Rood 8 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
91 Fijnerood 8 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
92 Groen 8 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
93 Fijnegroen 8 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
94 Blauwe 8 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
95 Fijneblauw 8 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
96 Wit 8 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
97 Fijnewit 8 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
98 Rood 9 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
99 Fijnerood 9 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
100 Groen 9 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
101 Fijnegroen 9 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
102 Blauwe 9 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
103 Fijneblauw 9 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
104 Wit 9 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
105 Fijnewit 9 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
106 Rood 10 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
107 Fijnerood 10 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
108 Groen 10 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
109 Fijnegroen 10	000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
110	Blauwe 10	000 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
111	Fijneblauw 10	000 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
112	Wit 10	000 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
113	Fijnewit 10	000 255 RGBW-modus: 0–100% / CMY-modus: 100–0%

"Single Control": "Standard"-modus (66Ch)

Kanaal	Functie	Waarde	Percentage/Instelling
1	Zwenken	000 ⇔ 255 0–100%
2	Fijnezwenken	000 ⇔ 255 0–100%
3	Kantelen	000 ⇔ 255 0–100%
4	Fijnekantelen	000 ⇔ 255 0–100%
5	Continue zwenken	000	Geen functie
		001 ⇔ 127 Continue zwenken, snel tot langzaam
		128	Geen functie
		129 ⇔ 255 Omgekeerde continue zwenken, langzaam tot snel
6	Continue kantelen	000	Geen functie
		001 ⇔ 127 Continue kantelen, snel tot langzaam
		128	Geen functie
		129 ⇔ 255 Omgekeerde continue kantelen, langzaam tot snel
7	Zwenken/Kantelensnelheid	000 ⇔ 255 Snel tot langzaam
8	CTC	000	Geen functie
		001 ⇔ 255 Kleurtemperatuur, 2800–10000 K
9 Ring	kleur	000 Geen functie001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89005 ⇔ 006 4200K R = 156 G = 141 B = 14 W = 255007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255009 ⇔ 010 8000K R = 130 G = 255 B = 96 W = 255011 Blauw R = 0 G = 0 B = 255 W = 0012 ⇔ 048 + groen R = 0 G = 0–255 B = 255 W = 0049 Cyaan R = 0 G = 255 B = 255 W = 0050 ⇔ 086 - blauw R = 0 G = 255 B = 255–0 W = 0087 Groen R = 0 G = 255 B = 0 W = 0088 ⇔ 124 + rood R = 0–255 G = 255 B = 0 W = 0125 Gee R = 255 G = 255 B = 0 W = 0126 ⇔ 162 - groen R = 255 G = 255–0 B = 0 W = 0163 Rood R = 255 G = 0 B = 0 W = 0164 ⇔ 200 + blauw R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0202 ⇔ 238 - rood R = 255–0 G = 0 B = 255 W = 0239 Blauw R = 0 G = 0 B = 255 W = 0240 ⇔ 247 Kleurverandering, snel tot langzaam248 ⇔ 255 Kleursprong, snel tot langzaam
10	Straalingskleur	000 Geen functie001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89005 ⇔ 006 4200K R =156 G = 141 B = 14 W = 255007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255009 ⇔ 010 8000K R = 130 G = 255 B = 96 W = 255011Blauw R = 0 G = 0 B = 255 W = 0012 ⇔ 048 + groen R = 0 G = 0–255 B = 255 W = 0049 Cyaan R = 0 G = 255 B = 255 W = 0050 ⇔ 086 - blauw R = 0 G =255 B = 255–0 W = 0087 Groen R = 0 G = 255 B = 0 W = 0088 ⇔ 124 + rood R = 0–255 G = 255 B = 0 W = 0125 Gee R = 255 G = 255 B = 0 W = 0126 ⇒ 162 - groen R = 255 G = 255–0 B = 0 W = 0163 Rood R = 255 G = 0 B = 0 W = 0164 ⇒ 200 + blauw R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0202 ⇒ 238 - rood R = 255–0 G = 0 B = 255 W = 0239 Blauw R = 0 G = 0 B = 255 W = 0240 ⇒ 247 Kleurverandering, snel tot langzaam248 ⇔ 255 Kleursprong, snel tot langzaam
11	Gobo	000 Geen functie001 ⇔ 255 Gobos (geïndexeerd)
12	LED Macro / Automatischprogramma	000 ⇔ 015 Geen functie016 ⇔ 135 LED macro’s136 ⇔ 255 Automatische programma’s
13	LED Macro / Automatischprogrammasnelheid	000 ⇔ 127 Kleurwijziging met de klok mee, snel tot langzaam128 Bevriezen129 ⇔ 255 Kleurwijziging tegen de klok in, langzaam tot snel
14	LED ingebouwde vertraging 000 ⇔ 255 nel tot langzaam
15 Achtergrondkleur		000 Geen functie001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89005 ⇔ 006 4200K R = 156 G = 141 B = 14 W = 255007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255009 ⇔ 010 8000K R = 130 G = 255 B = 96 W = 255011 Blauw R = 0 G = 0 B = 255 W = 0012 ⇔ 048 + groen R = 0 G = 0–255 B = 255 W = 0049 Cyaan R = 0 G = 255 B = 255 W = 0050 ⇔ 086 - blauw R = 0 G = 255 B = 255–0 W = 0087 Groen R = 0 G = 255 B = 0 W = 0088 ⇔ 124 + rood R = 0–255 G = 255 B = 0 W = 0125 Geel R = 255 G = 255 B = 0 W = 0126 ⇔ 162 - groen R = 255 G = 255–0 B = 0 W = 0163 Rood R = 255 G = 0 B = 0 W = 0164 ⇔ 200 + blauw R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0202 ⇔ 238 - rood R = 255–0 G = 0 B = 255 W = 0239 Blauw R = 0 G = 0 B = 255 W = 0240 ⇔ 247 Kleurverandering, snel tot langzaam248 ⇔ 255 Kleursprong, snel tot langzaam
16 Achtergronddimmer	000	⇔ 255 0–100%
17 Ringdimmer	000	⇔ 255 0–100%
18 Straalingsdimmer	000	⇔ 255 0–100%
19 Ringsluiter		000 ⇔ 019 Uit020 ⇔ 024 Aan025 ⇔ 069troboscoop, snel tot langzaam070 ⇔ 089 troboscoop 100–0%, snel tot langzaam090 ⇔ 109troboscoop 0–100%, snel tot langzaam110 ⇔ 129 Willekeurigestroboscoop, snel tot langzaam130 ⇔ 149 Willekeurigestroboscoop 100–0%, snel tot langzaam150 ⇔ 169 Willekeurigestroboscoop 0–100%, snel tot langzaam170 ⇔ 189 Pulsstroboscoop, snel tot langzaam190 ⇔ 209 Willekeurigepulsstroboscoop, snel tot langzaam210 ⇔ 229 troboscoop 0–100–0%, snel tot langzaam230 ⇔ 244 Willekeurigepulsstroboscoop, snel tot langzaam245 ⇔ 255 Aan
20 Straalingsluiter		000 ⇔ 019 Uit020 ⇔ 024 Aan025 ⇔ 069troboscoop, snel tot langzaam070 ⇔ 089 troboscoop 100–0%, snel tot langzaam090 ⇔ 109troboscoop 0–100%, snel tot langzaam1 110 ⇔ 129 Willekeurigestroboscoop, snel tot langzaam130 ⇔ 149 Willekeurigestroboscoop 100–0%, snel tot langzaam150 ⇔ 169 Willekeurigestroboscoop 0–100%, snel tot langzaam170 ⇔ 189 Pulsstroboscoop, snel totlangzaam190 ⇔ 209 Willekeurigepulsstroboscoop, snel tot langzaam210 ⇔ 229 $troboscoop 0–100–0%, snel tot langzaam230 ⇔ 244 Willekeurigepulsstroboscoop, snel tot langzaam245 ⇔ 255 Aan
21 Zoom	000	⇔ 255 Breed tot nauw
22 Regeling		000 ⇔ 009 Geen functie010 ⇔ 014 Zwenk-/kantelverduistering015 ⇔ 019 Gereserveerd voor toekomstig gebruik020 ⇔ 024 RGBW-kleurenmengmodus (additief)025 ⇔ 029 CMY-kleurenmengmodus (subtractief)030 ⇔ 049 Gereserveerd voor toekomstig gebruik050 ⇔ 054 Zwenk-reset055 ⇔ 059 Kantel-reset060 ⇔ 064 Zoom-reset065 ⇔ 069 Gereserveerd voor toekomstig gebruik070 ⇔ 074 Alles-reset075 ⇔ 109 Gereserveerd voor toekomstig gebruik110 ⇔ 114 Zwenk-/kantelsnelheid snel115 ⇔ 119 Zwenk-/kantelsnelheid langzaam120 ⇔ 124 Ventilatormodus langzaam125 ⇔ 129 Ventilatormodus volledig130 ⇔ 134 Ventilatormodus auto135 ⇔ 139 Dimmodus snel140 ⇔ 144 Dimmodus langzaam145 ⇔ 255 Gereserveerd voor toekomstig gebruik	000 ⇔ 009 Geen functie010 ⇔ 014 Zwenk-/kantelverduistering015 ⇔ 019 Gereserveerd voor toekomstig gebruik020 ⇔ 024 RGBW-kleurenmengmodus (additief)025 ⇔ 029 CMY-kleurenmengmodus (subtractief)

















	23 Hoofdrood 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
24 Hoofdgroen 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
25 Hoofdblaw 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
26 Hoofdwit 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
27 Rood 1 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
28 Groen 1 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
29 Blauw 1 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
30 Wit 1 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
31 Rood 2 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
32 Groen 2 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
33 Blauw 2 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
34 Wit 2 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
35 Rood 3 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
36 Groen 3 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
37 Blauw 3 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
38 Wit 3 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
39 Rood 4 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
40 Groen 4 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
41 Blauw 4 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
42 Wit 4 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
43 Rood 5 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
44 Groen 5 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
45 Blauw 5 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
46 Wit 5 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
47 Rood 6 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
48 Groen 6 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
49 Blauw 6 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
50 Wit 6 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
51 Rood 7 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
52 Groen 7 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
53 Blauw 7 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
54 Wit 7 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
55 Rood 8 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
56 Groen 8 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
57 Blauw 8 000	⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
Kanaal Functie Waarde Percentage/Instelling
58	Wit 8	000 ⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
59	Rood 9 000	⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
60	Groen 9 000	⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
61	Blauw 9 000	⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
62	Wit 9 000	⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
63	Rood 10 000	⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
64	Groen 10 000	⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
65	Blauw 10 000	⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
66	Wit 10 000	⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%

"Single Control": "Basic"-modus (26-kanaal)

Kanaal Functie Waarde Percentage/Instelling
1	Z w e n k	e ⇔ 255 0–100% 000
2 Fijnezwenken 000		⇔ 255 0–100%
3	K a n t e	I ⇔ e255 0–100% 000
4 Fijnekantelen 000		⇔ 255 0–100%
5 Continue zwenken		000 Geen functie001 ⇔ 127 Continue zwenken, snel tot langzaam128 Geen functie129 ⇔ 255 Omgekeerde continue zwenken, langzaam tot snel
6 Continue kantelen		000 Geen functie001 ⇔ 127 Continue kantelen, snel tot langzaam128 Geen functie129 ⇔ 255 Omgekeerde continue kantelen, langzaam tot snel
7 Zwenken/Kantelensnelheid 000		⇔ 255 $nel tot langzaam
8	CTC	000 Geen functie001 ⇔ 255 Kleurtemperatuur, 2800–10000 K
9 Ring kleur		000 Geen functie001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89005 ⇔ 006 4200K R = 156 G = 141 B = 14 W = 255007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255009 ⇔ 010 8000K R = 130 G = 255 B = 96 W = 255011 Blauw R = 0 G = 0 B = 255 W = 0012 ⇔ 048 + groen R = 0 G = 0–255 B = 255 W = 0049 Cyaan R = 0 G = 255 B = 255 W = 0050 ⇔ 086 - blauw R = 0 G = 255 B = 255–0 W = 0087 Groen R = 0 G = 255 B = 0 W = 0088 ⇔ 124 + rood R = 0–255 G = 255 B = 0 W = 0125 Geel R = 255 G = 255 B = 0 W = 0126 ⇔ 162 - groen R = 255 G = 255–0 B = 0 W = 0163 Rood R = 255 G = 0 B = 0 W = 0164 ⇔ 200 + blauw R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0202 ⇔ 238 - rood R = 255–0 G = 0 B = 255 W = 0239 Blauw R = 0 G = 0 B = 255 W = 0240 ⇔ 247 Kleurverandering, snel tot langzaam248 ⇔ 255 Kleursprong, snel tot langzaam

Kanaal	Functie	Waarde	Percentage/Instelling
10 Straalingskleur		000 Geen functie001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89005 ⇔ 006 4200K R = 156 G = 141 B = 14 W = 255007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255009 ⇔ 010 8000K R = 130 G = 255 B = 96 W = 255011 Blauw R = 0 G = 0 B = 255 W = 0012 ⇔ 048 + groen R = 0 G = 0–255 B = 255 W = 0049 Cyaan R = 0 G = 255 B = 255 W = 0050 ⇔ 086 - blauw R = 0 G = 255 B = 255–0 W = 0087 Groen R = 0 G = 255 B = 0 W = 0088 ⇔ 124 + rood R = 0–255 G = 255 B = 0 W = 0125 Geel R = 255 G = 255 B = 0 W = 0126 ⇔ 162 - groen R = 255 G = 255–0 B = 0 W = 0163 Rood R = 255 G = 0 B = 0 W = 0164 ⇔ 200 + blauw R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0202 ⇔ 238 - rood R = 255–0 G = 0 B = 255 W = 0239 Blauw R = 0 G = 0 B = 255 W = 0240 ⇔ 247 Kleurverandering, snel tot langzaam248 ⇔ 255 Kleursprong, snel tot langzaam
11	Gobo	000 Geen functie001 ⇔ 255 Gobos (geïndexeerd)
12	LED Macro / Automatischprogramma	000 ⇔ 015 Geen functie016 ⇔ 135 LED macro’s136 ⇔ 255 Automatische programma’s
13	LED Macro / Automatischprogrammasnelheid	000 ⇔ 127 Kleurwijziging met de klok mee, snel tot langzaam128 Bevriezen129 ⇔ 255 Kleurwijziging tegen de klok in, langzaam tot snel
14 LED ingebouwde vertraging	000 ⇔ 255 Snel tot langzaam
15 Achtergrondkleur		000 Geen functie001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89005 ⇔ 006 4200K R= 156 G = 141 B = 14 W = 255007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255009 ⇔ 010 8000K R = 130 G = 255 B = 96 W = 255010 Blauw R = 0 G = 0 B = 255 W = 0012 ⇔ 048 + groen R = 0 G = 0–255 B = 255 W = 0049 Cyaan R = 0 G = 255 B = 255 W = 0050 ⇔ 086 - blauw R = 0 G= 255 B = 255–0 W = 0087 Groen R = 0 G = 255 B = 0 W = 0088 ⇔ 124 + rood R = 0–255 G = 255 B = 0 W = 0125 Geel R = 255 G = 255 B = 0 W = 0164 ⇔ 200 + blauw R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0202 ⇔ 238 - rood R = 255–0 G = 0 B = 255 W= 0239 Blauw R = 0 G = 0 B = 255 W = 0240 ⇔ 247 Kleurverandering, snel tot langzaam248 ⇔ 255 Kleursprong, snel tot langzaam
16 Achtergronddimmer	000	⇔ 255 0–100%
17 Ringdimmer	000	⇔ 255 0–100%
18 Straalingsdimmer	000	⇔ 255 0–100%
19 Ringsluiter		000 ⇔ 019 Uit020 ⇔ 024 Aan025 ⇔ 069 Stroboscoop, snel tot langzaam070 ⇔ 089 Stroboscoop 100–0%, snel tot langzaam090 ⇔ 109 Stroboscoop 0–100%, snel tot langzaam110 ⇔ 129 Willekeurigestroboscoop, snel tot langzaam130 ⇔ 149 Willekeurigestroboscoop 100–0%, snel tot langzaam150 ⇔ 169 Willekeurigestroboscoop 0–100%, snel tot langzaam170 ⇔ 189 Pulsstroboscoop, snel tot langzaam190 ⇔ 209 Willekeurigepulsstroboscoop, snel tot langzaam210 ⇔ 229 Stroboscoop 0–100–0%, snel tot langzaam230 ⇔ 244 Willekeurigepulsstroboscoop, snel tot langzaam245 ⇔ 255 Aan
20 Straalingsluiter		000 ⇔ 019 Uit020 ⇔ 024 Aan025 ⇔ 069 Stroboscoop, snel tot langzaam070 ⇔ 089 Stroboscoop 100–0%, snel tot langzaam090 ⇔ 109 Stroboscoop 0–100%, snel tot langzaam110 ⇄ 129 Willekeurigestroboscoop, snel tot langzaam130 ⇄ 149 Willekeurigestroboscoop 100–0%, snel tot langzaam150 ⇄ 169 Willekeurigestroboscoop 0–100%, snel tot langzaam170 ⇄ 189 Pulsstroboscoop, snel tot langzaam190 ⇄ 209 Willekeurigepulsstroboscoop, snel tot langzaam210 ⇄ 229 Stroboscoop 0–100–0%, snel tot langzaam230 ⇄ 244 Willekeurigepulsstroboscoop, snel tot langzaam245 ⇄ 255 Aan
21 Zoom 000		⇔ 255 Breed tot nauw
22 Regeling		000 ⇔ 009 Geen functie010 ⇄ 014 Zwenk-/kantelverduistering015 ⇄ 019 Gereserveerd voor toekomstig gebruik020 ⇄ 024 RGBW-kleurenmengmodus (additief)025 ⇄ 029 CMY-kleurenmengmodus (subtractief)030 ⇄ 049 Gereserveerd voor toekomstig gebruik050 ⇄ 054 Zwenk-reset055 ⇄ 059 Kantel-reset060 ⇄ 064 Zoom-reset065 ⇄ 069 Gereserveerd voor toekomstig gebruik070 ⇄ 074 Alles-reset075 ⇄ 109 Gereserveerd voor toekomstig gebruik110 ⇄ 114 Zwenk-/kantelsnelheid snel115 ⇄ 119 Zwenk-/kantelsnelheid langzaam120 ⇄ 124 Ventilatormodus langzaam125 ⇄ 129 Ventilatormodus volledig130 ⇄ 134 Ventilatormodus auto135 ⇄ 139 Dimmodus snel140 ⇄ 144 Dimmodus langzaam145 ⇄ 255 Gereserveerd voor toekomstig gebruik
23 Hoofdrood 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
24 Hoofdgroen 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
25 Hoofdblauw 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
26 Hoofdwit 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%

Kanaal	Functie	Waarde	Percentage/Instelling
10 Straalingskleur		000 Geen functie001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89005 ⇔ 006 4200K R = 156 G = 141 B = 14 W = 255007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255009 ⇔ 010 8000K R = 130 G = 255 B = 96 W = 255011 Blauw R = 0 G = 0 B = 255 W = 0012 ⇔ 048 + groen R = 0 G = 0–255 B = 255 W = 0049 Cyaan R = 0 G = 255 B = 255 W = 0050 ⇔ 086 - blauw R = 0 G = 255 B = 255–0 W = 0087 Groen R = 0 G = 255 B = 0 W = 0088 ⇔ 124 + rood R = 0–255 G = 255 B = 0 W = 0125 Gee R = 255 G = 255 B = 0 W = 0126 ⇔ 162 - groen R = 255 G = 255–0 B = 0 W = 0163 Rood R = 255 G = 0 B = 0 W = 0164 ⇔ 200 + blauw R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0202 ⇔ 238 - rood R = 255–0 G = 0 B = 255 W = 0239 Blauw R = 0 G = 0 B = 255 W = 0240 ⇔ 247 Kleurverandering, snel tot langzaam248 ⇔ 255 Kleursprong, snel tot langzaam
11	Gobo	000 Geen functie001 ⇔ 255 Gobos (geïndexeerd)
12	LED Macro / Automatischprogramma	000 ⇔ 015 Geen functie016 ⇔ 135 LED macro’s136 ⇔ 255 Automatische programma’s
13	LED Macro / Automatischprogrammasnelheid	000 ⇔ 127 Kleurwijziging met de klok mee, snel tot langzaam128 Bevriezen129 ⇔ 255 Kleurwijziging tegen de klok in, langzaam tot snel
14 LED ingebouwde vertraging 000		⇔ 255 Snel tot langzaam
15 Achtergrondkleur		000 Geen functie001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89005 ⇔ 006 4200K R= 156 G = 141 B = 14 W = 255007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255009 ⇔ 010 8000K R = 130 G = 255 B = 96 W = 255010 Blauw R = 0 G = 0 B = 255 W = 0012 ⇔ 048 + groen R = 0 G = 0–255 B = 255 W = 0049 Cyaan R = 0 G = 255 B = 255 W = 0050 ⇔ 086 - blauw R = 0 G= 255 B = 255–0 W = 0087 Groen R = 0 G = 255 B = 0 W = 0088 ⇔ 124 + rood R = 0–255 G = 255 B = 0 W = 0125 Gee R = 255 G = 255 B = 0 W = 0125 ⇔ 162 - groen R = 255 G = 255–0 B = 0 W = 0163 Rood R = 255 G = 0 B = 0 W = 0164 ⇔ 200 + blauw R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 256 G = 0 B = 255 W = 0202 ⇔ 238 - rood R = 255–0 G = 0 B = 255 W = 0239 Blauw R = 0 G = 0 B = 255 W = 0240 ⇔ 247 Kleurverandering, snel tot langzaam248 ⇔ 256 Kleursprong, snel tot langzaam
16 Achtergronddimmer	000	⇔ 255 0–100%
17 Fijneachtergronddimmer	000	⇔ 255 0–100%
18 Ringdimmer	000	⇔ 255 0–100%
19 Fijneringdimmer	000	⇔ 255 0–100%
20 Straalingsdimmer 000 ⇔ 255 0–100%
21 Fijnestraalingsdimmer 000		⇔ 255 0–100%
22 Ringsluiter		000 ⇔ 019 Uit020 ⇔ 024 Aan025 ⇔ 069 Stroboscoop, snel tot langzaam070 ⇔ 089 Stroboscoop 100–0%, snel tot langzaam090 ⇔ 109 Stroboscoop 0–100%, snel tot langzaam110 ⇔ 129 Willekeurigestroboscoop, snel tot langzaam130 ⇔ 149 Willekeurigestroboscoop 100–0%, snel tot langzaam150 ⇔ 169 Willekeurigestroboscoop 0–100%, snel tot langzaam170 ⇔ 189 Pulsstroboscoop, snel tot langzaam190 ⇔ 209 Willekeurigepulsstroboscoop, snel tot langzaam210 ⇔ 229 Stroboscoop 0–100–0%, snel tot langzaam230 ⇔ 244 Willekeurigepulsstroboscoop, snel tot langzaam245 ⇔ 255 Aan
23 Straalingsluiter		000 ⇔ 019 Uit020 ⇔ 024 Aan025 ⇔ 069 Stroboscoop, snel tot langzaam070 ⇔ 089 Stroboscoop 100–0%, snel tot langzaam090 ⇔ 109 Stroboscoop 0–100%, snel tot langzaam110 ⇄ 129 Willekeurigestroboscoop, snel tot langzaam130 ⇄ 149 Willekeurigestroboscoop 100–0%, snel tot langzaam150 ⇄ 169 Willekeurigestroboscoop 0–100%, snel tot langzaam170 ⇄ 189 Pulsstroboscoop, snel tot langzaam190 ⇄ 209 Willekeurigepulsstroboscoop, snel tot langzaam210 ⇄ 229 Stroboscoop 0–100–0%, snel tot langzaam230 ⇄ 244 Willekeurigepulsstroboscoop, snel tot langzaam245 ⇄ 255 Aan
24 Zoom 000		⇔ 255 Breed tot nauw
25 Regeling		000 ⇄ 009 Geen functie010 ⇄ 014 Zwenk-/kantelverduistering015 ⇄ 019 Gereserveerd voor toekomstig gebruik020 ⇄ 024 RGBW-kleurenmengmodus (additief)025 ⇄ 029 CMY-kleurenmengmodus (subtractief)030 ⇄ 049 Gereserveerd voor toekomstig gebruik050 ⇄ 054 Zwenk-reset055 ⇄ 059 Kantel-reset060 ⇄ 064 Zoom-reset065 ⇄ 069 Gereserveerd voor toekomstig gebruik070 ⇄ 074 Alles-reset075 ⇄ 109 Gereserveerd voor toekomstig gebruik110 ⇄ 114 Zwenk-/kantelsnelheid snel115 ⇄ 119 Zwenk-/kantelsnelheid langzaam120 ⇄ 124 Ventilatormodus langzaam125 ⇄ 129 Ventilatormodus volledig130 ⇄ 134 Ventilatormodus auto135 ⇄ 139 Dimmodus snel140 ⇄ 144 Dimmodus langzaam145 ⇄ 255 Gereserveerd voor toekomstig gebruik
26 Ringrood 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
27 Fijneringrood 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
28 Straalrood 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
29 Fijnestraalrood 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
30 Ringgroen 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
31 Fijneringgroen 000		⇔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
32	Straalgroen 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
33	Fijnestraalgroen 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
34	Ringblauw 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
35	Fijneringblauw 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
36	Straalblauw 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
37	Fijnestraalblauw 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
38	Ringwit 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
39	Fijneringwit 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
40	Straalwit 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
41	Fijnestraalwit 000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%

"Dual Control": "Standard Movement"-modus (30Ch)

Kanaal Functie Waarde Percentage/Instelling

1 Zwenken 000

255 0-100%

F i j n e

z w255 0-400% n k e n 000

K a n t e

l 255 0-100% 000

4 Fijnekantelen 000

255 0-100%

5 Continue zwenken

000 Geen functie

001 127 Continue zwenken, snel tot langzaam

128 Geen functie

129 255 Omgekeerde continue zwenken, langzaam tot snel

6 Continue kantelen

000 Geen functie

001 127 Continue kantelen, snel tot langzaam

128 Geen functie

129 255 Omgekeerde continue kantelen, langzaam tot snel

7 Zwenken/Kantelensnelheid 000

255 Snel tot langzaam

CTC

000 Geen functie001 255 Kleurtemperatuur, 2800-10000 K

9 Ring kleur

000 Geen functie001 002 2700K R = 156 G = 118 B = 0 W = 63003 004 3200K R = 156 G = 141 B = 5 W = 89005 006 4200K R = 156 G = 141 B = 14 W = 255007 008 5600K R = 156 G = 207 B = 54 W = 255009 010 8000K R = 130 G = 255 B = 96 W = 255011 Blauw R = 0 G = 0 B = 255 W = 0012 048 + groen R = 0 G = 0-255 B = 255 W = 0049 Cyaan R = 0 G = 255 B = 255 W = 0050 086 - blauw R = 0 G = 255 B = 255-0 W = 0087 Groen R = 0 G = 255 B = 0 W = 0088 124 + rood R = 0-255 G = 255 B = 0 W = 0125 Geel R = 255 G = 255 B = 0 W = 0126 162 - groen R = 255 G = 255-0 B = 0 W = 0163 Rood R = 255 G = 0 B = 0 W = 0164 200 + blauw R = 255 G = 0 B = 0-255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0202 238 - rood R = 255-0 G = 0 B = 255 W = 0239 Blauw R = 0 G = 0 B = 255 W = 0240 247 Kleurverandering, snel tot langzaam248 255 Kleursprong, snel tot langzaam

Kanaal	Functie	Waarde	Percentage/Instelling
10 Straalingskleur		000 Geen functie001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89005 ⇔ 006 4200K R = 156 G = 141 B = 14 W = 255007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255009 ⇔ 010 8000K R = 130 G = 255 B = 96 W = 255011 Blauw R = 0 G = 0 B = 255 W = 0012 ⇔ 048 + groen R = 0 G = 0–255 B = 255 W = 0049 Cyaan R = 0 G = 255 B = 255 W = 0050 ⇔ 086 - blauw R = 0 G = 255 B = 255–0 W = 0087 Groen R = 0 G = 255 B = 0 W = 0088 ⇔ 124 + rood R = 0–255 G = 255 B = 0 W = 0125 Gee R = 255 G = 255 B = 0 W = 0126 ⇔ 162 - groen R = 255 G = 255–0 B = 0 W = 0163 Rood R = 255 G = 0 B = 0 W = 0164 ⇔ 200 + blauw R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 255 G = 0 B = 255 W = 0202 ⇔ 238 - rood R = 255–0 G = 0 B = 255 W = 0239 Blauw R = 0 G = 0 B = 255 W = 0240 ⇔ 247 Kleurverandering, snel tot langzaam248 ⇔ 255 Kleursprong, snel tot langzaam
11	Gobo	000 Geen functie001 ⇔ 255 Gobos (geïndexeerd)
12	LED Macro / Automatischprogramma	000 ⇔ 015 Geen functie016 ⇔ 135 LED macro’s136 ⇔ 255 Automatische programma’s
13	LED Macro / Automatischprogrammasnelheid	000 ⇔ 127 Kleurwijziging met de klok mee, snel tot langzaam128 Bevriezen129 ⇔ 255 Kleurwijziging tegen de klok in, langzaam tot snel
14 LED ingebouwde vertraging 000		⇒ 255 Snel tot langzaam
15 Achtergrondkleur		000 Geen functie001 ⇔ 002 2700K R = 156 G = 118 B = 0 W = 63003 ⇔ 004 3200K R = 156 G = 141 B = 5 W = 89005 ⇔ 006 4200K R= 156 G = 141 B = 14 W = 255007 ⇔ 008 5600K R = 156 G = 207 B = 54 W = 255009 ⇔ 010 8000K R = 130 G = 255 B = 96 W = 255010 Blauw R = 0 G = 0 B = 255 W = 0012 ⇔ 048 + groen R = 0 G = 0–255 B = 255 W = 0049 Cyaan R = 0 G = 255 B = 255 W = 0050 ⇔ 086 - blauw R = 0 G= 255 B = 255–0 W = 0087 Groen R = 0 G = 255 B = 0 W = 0088 ⇔ 124 + rood R = 0–255 G = 255 B = 0 W = 0125 Gee R = 255 G = 255 B = 0 W = 0125 ⇔ 162 - groen R = 255 G = 255–0 B = 0 W = 0163 Rood R = 255 G = 0 B = 0 W = 0164 ⇔ 200 + blauw R = 255 G = 0 B = 0–255 W = 0201 Magenta R = 256 G = 0 B = 255 W = 0202 ⇔ 238 - rood R = 255–0 G = 0 B = 255 W = 0239 Blauw R = 0 G = 0 B = 255 W = 0240 ⇔ 247 Kleurverandering, snel tot langzaam248 ⇔ 256 Kleursprong, snel tot langzaam
16 Achtergronddimmer	000	⇒ 255 0–100%
17 Ringdimmer	000	⇒ 255 0–100%
18 Straalingsdimmer	000	⇒ 255 0–100%
19 Ringsluiter		000 ✦ 019 Uit020 ✦ 024 Aan025 ✦ 069 troboscoop, snel tot langzaam070 ✦ 089troboscoop 100–0%, snel tot langzaam090 ✦ 109 troboscoop 0–100%, snel tot langzaam110 ✦ 129 Willekeurigestroboscoop, snel tot langzaam130 ✦ 149 Willekeurigestroboscoop 100–0%, snel tot langzaam150 ✦ 169 Willekeurigestroboscoop 0–100%, snel tot langzaam170 ✦ 189 Pulsstroboscoop, snel tot langzaam190 ✦ 209 Willekeurigepulsstroboscoop, snel tot langzaam210 ✦ 229troboscoop 0–100–0%, snel tot langzaam230 ✦ 244 Willekeurigepulsstroboscoop, snel tot langzaam245 ✦ 255 Aan
20 Straalingsluiter		000 ✦ 019 Uit020 ✦ 024 Aan025 ✦ 069 troboscoop, snel tot langzaam070 ✦ 089troboscoop 100–0%, snel tot langzaam090 ✦ 109 troboscoop 0–100%, snel tot langzaam130 ✦ 149 Willekeurigestroboscoop 100–0%, snel tot langzaam150 ✦ 169 Willekeurigestroboscoop 0–100%, snel tot langzaam170 ✦ 189 Pulsstroboscoop, snel tot langzaam190 ✦ 209 Willekeurigepulsstroboscoop, snel tot langzaam210 ✦ 229troboscoop 0–100–0%, snel tot langzaam230 ✦ 244 Villekeurigepulsstroboscoop, snel tot langzaam245 ✦ 255 Aan
21 Zoom 000		↔ 255 Breed tot nauw
22 Regeling		000 ✦ 009 Geen functie010 ✦ 014 Zwenk-/kantelverduistering015 ✦ 019 Gereserveerd voor toekomstig gebruik020 ✦ 024 RGBW-kleurenmengmodus (additief)025 ✦ 029 CMY-kleurenmengmodus (subtractief)030 ✦ 049 Gereserveerd voor toekomstig gebruik050 ✦ 054 Zwenk-reset055 ✦ 059 Kantel-reset060 ✦ 064 Zoom-reset065 ✦ 069 Gereserveerd voor toekomstig gebruik070 ✦ 074 Alles-reset075 ✦ 109 Gereserveerd voor toekomstig gebruik110 ✦ 114 Zwenk-/kantelsnelheid snel115 ✦ 119 Zwenk-/kantelsnelheid langzaam120 ✦ 124 Ventilatormodus langzaam125 ✦ 129 Ventilatormodus volledig130 ✦ 134 Ventilatormodus auto135 ✦ 139 Dimmodus snel140 ✦ 144 Dimmodus langzaam145 ✦ 255 Gereserveerd voor toekomstig gebruik
23 Ringrood 000		↔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
24 Straalrood 000		↔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
25 Ringgroen 000		↔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
26 Straalgroen 000		↔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
27 Ringblauw 000		↔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
28 Straalblauw 000		↔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
29 Ringwit 000		↔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
30 Straalwit 000		↔ 255 RGBW-modus: 0–100% / CMY-modus: 100–0%

"Dual Control": "Basic Movement"-modus (13Ch)

Kanaal Functie Waarde Percentage/Instelling
1	Z w e n k	e ⇔ 255	0–100%	000
2 Fijnezwenken 000		⇔ 255	0–100%
3	K a n t e	l ⇔ e255	0–100%	000
4 Fijnekantelen 000		⇔ 255	0–100%
5 Continue zwenken		000 Geen functie
		001 ⇔ 127 Continue zwenken, snel tot langzaam
		128 Geen functie
		129 ⇔ 255 Omgekeerde continue zwenken, langzaam tot snel
6 Continue kantelen		000 Geen functie
		001 ⇔ 127 Continue kantelen, snel tot langzaam
		128 Geen functie
		129 ⇔ 255 Omgekeerde continue kantelen, langzaam tot snel
7 Zwenken/Kantelensnelheid 000		⇔ 255 nel tot langzaam
8 Ringdimmer 000		⇔ 255 0–100%
9 Straalingsdimmer 000		⇔ 255 0–100%
10	Ringsluiter	000 ⇔ 019 Uit
		020 ⇔ 024 Aan
		025 ⇔ 069troboscoop, snel tot langzaam
		070 ⇔ 089 troboscoop 100–0%, snel tot langzaam
		090 ⇔ 109troboscoop 0–100%, snel tot langzaam
		110 ⇔ 129 Willekeurigestroboscoop, snel tot langzaam
		130 ⇔ 149 Willekeurigestroboscoop 100–0%, snel tot langzaam
		150 ⇔ 169 Willekeurigestroboscoop 0–100%, snel tot langzaam
		170 ⇔ 189 Pulsstroboscoop, snel tot langzaam
		190 ⇔ 209 Willekeurigepulsstroboscoop, snel tot langzaam
		210 ⇔ 229 troboscoop 0–100–0%, snel tot langzaam
		230 ⇔ 244 Willekeurigepulsstroboscoop, snel tot langzaam
		245 ⇔ 255 Aan
11	Straalingsluiter	000 ⇔ 019 Uit
		020 ⇔ 024 Aan
		025 ⇔ 069troboscoop, snel tot langzaam
		070 ⇔ 089 troboscoop 100–0%, snel tot langzaam

		090 ⇔ 109troboscoop 0–100%, snel tot langzaam
		110 ⇔ 129 Willekeurigestroboscoop, snel tot langzaam
		130 ⇔ 149 Willekeurigestroboscoop 100–0%, snel tot langzaam
		150 ⇔ 169 Willekeurigestroboscoop 0–100%, snel tot langzaam
		170 ⇔ 189 Pulsstroboscoop, snel tot langzaam
		190 ⇔ 209 Willekeurigepulsstroboscoop, snel tot langzaam
12	Zoom	000 ⇔ 255 Breed tot nauw

Kanaal Functie Waarde Percentage/Instelling
13 Regeling	000 ⇌ 009 Geen functie010 ⇌ 014 Zwenk-/kantelverduistering015 ⇌ 019 Gereserveerd voor toekomstig gebruik020 ⇌ 024 RGBW-kleurenmengmodus (additief)025 ⇌ 029 CMY-kleurenmengmodus (subtractief)030 ⇌ 049 Gereserveerd voor toekomstig gebruik050 ⇌ 054 Zwenk-reset055 ⇌ 059 Kantel-reset060 ⇌ 064 Zoom-reset065 ⇌ 069 Gereserveerd voor toekomstig gebruik070 ⇌ 074 Alles-reset075 ⇌ 109 Gereserveerd voor toekomstig gebruik110 ⇌ 114 Zwenk-/kantelsnelheid snel115 ⇌ 119 Zwenk-/kantelsnelheid langzaam120 ⇌ 124 Ventilatormodus langzaam125 ⇌ 129 Ventilatormodus volledig130 ⇌ 134 Ventilatormodus auto135 ⇌ 139 Dimmodus snel140 ⇌ 144 Dimmodus langzaam145 ⇌ 255 Gereserveerd voor toekomstig gebruik

"Dual Control"-waarden (Pixels)
"Dual Control": "Advanced Pixels"-modus (80Ch)

Kanaal Functie Waarde Percentage/Instelling
1 Rood 1 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
2 Fijnerood 1 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
3	G r o e n	1 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
4 Fijnegroen 1 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
5 Blauw 1 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
6 Fijneblauw 1 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
7	W i t	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
8 Fijnewit 1	000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
9 Rood 2 000		255 RGBW-modus: 0–100% / CMY-modus: 100–0%
10	Fijnerood 2 000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
11	Groen 2	000 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
12	Fijnegroen 2 000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
13	Blauw 2	000 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
14	Fijneblauw 2 000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
15	Wit 2	000 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
16	Fijnewit 2	000 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
17	Rood 3 000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
18	Fijnerood 3 000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
19	Groen 3	000 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
20	Fijnegroen 3 000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
21	Blauw 3	000 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
22	Fijneblauw 3 000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
23	Wit 3	000 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
24	Fijnewit 3	000 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
25	Rood 4 000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
26	Fijnerood 4 000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
27	Groen 4	000 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
28	Fijnegroen 4 000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
29	Blauw 4	000 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
30	Fijneblauw 4 000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
31	Wit 4	000 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
32	Fijnewit 4	000 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
33	Rood 5 000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
34	Fijnerood 5 000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
35	Groen 5	000 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
36	Fijnegroen 5 000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
37	Blauw 5	000 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
38	Fijneblauw 5 000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
39	Wit 5	000 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
40	Fijnewit 5	000 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
41	Rood 6 000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
42	Fijnerood 6 000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
43	Groen 6	000 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
44	Fijnegroen 6 000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
45	Blauw 6	000 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
46	Fijneblauw 6 000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
47	Wit 6	000 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
48	Fijnewit 6	000 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
49	Rood 7 000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
50	Fijnerood 7 000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
51	Groen 7	000 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
52	Fijnegroen 7 000	255 RGBW-modus: 0–100% / CMY-modus: 100–0%
53	Blauw 7	000 255 RGBW-modus: 0–100% / CMY-modus: 100–0%
Kanaal	Functie	Waarde	Percentage/Instelling
54	Fijneblauw 7	000 ⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
55 Wit 7 000		⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
56 Fijnewit 7 000		⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
57 Rood 8 000		⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
58 Fijnerood 8 000		⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
59 Groen 8 000		⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
60 Fijnegroen 8 000		⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
61 Blauw 8 000		⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
62 Fijneblauw 8 000		⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
63 Wit 8 000		⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
64 Fijnewit 8 000		⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
65 Rood 9 000		⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
66 Fijnerood 9 000		⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
67 Groen 9 000		⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
68 Fijnegroen 9 000		⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
69 Blauw 9 000		⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
70 Fijneblauw 9 000		⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
71 Wit 9 000		⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
72 Fijnewit 9 000		⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
73 Rood 10 000		⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
74 Fijnerood 10 000		⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
75 Groen 10 000		⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
76 Fijnegroen 10	000	⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
77 Blauw 10 000		⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
78 Fijneblauw 10	000	⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
79 Wit 10	000	⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
80 Fijnewit 10	000	⇔ 255	RGBW-modus: 0–100% / CMY-modus: 100–0%

"Dual Control": "Standard Pixels"-modus (40Ch)

Kanaal Functie Waarde Percentage/Instelling
1 Rood 1 000			⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
2	G r o e n		1⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
3	B l a u w		1⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
4 Wit 1 000			⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
5 Rood 2 000			⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
6	G r o e n		2⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
7	B l a u w		2⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
8 Wit 2 000			⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
9 Rood 3 000			⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
10 Groen 3 000			⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
11	Blauw 3		000 ⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
12 Wit 3 000			⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
13 Rood 4 000			⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
14 Groen 4 000			⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
15 Blauw 4 000			⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
16 Wit 4 000			⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
17 Rood 5 000			⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
18 Groen 5 000			⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
19 Blauw 5 000			⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
20 Wit 5 000			⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
21 Rood 6 000			⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
22 Groen 6 000			⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
23 Blauw 6 000			⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
24 Wit 6 000			⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
25 Rood 7 000			⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
26 Groen 7 000			⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
27 Blauw 7 000			⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
28 Wit 7 000			⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
29 Rood 8 000			⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
30 Groen 8 000			⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
31 Blauw 8 000			⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
32 Wit 8 000			⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
33 Rood 9 000			⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
34 Groen 9 000			⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
35 Blauw 9 000			⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
36 Wit 9 000			⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
37 Rood 10		000	⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
38 Groen 10		000	⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
39 Blauw 10		000	⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%
40 Wit 10		000	⇔ 255 RGBW-modus: 0-100% / CMY-modus: 100-0%

"Dual Control": "Basic Pixels"-modus (30Ch)

Kanaal Functie Waarde Percentage/Instelling
1 Rood 1 000			255	RGBW-modus: 0–100% / CMY-modus: 100–0%
2	G r o e n		1 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
3 Blauw 1 000			255	RGBW-modus: 0–100% / CMY-modus: 100–0%
4 Rood 2 000			255	RGBW-modus: 0–100% / CMY-modus: 100–0%
5	G r o e n		2 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
6 Blauw 2 000			255	RGBW-modus: 0–100% / CMY-modus: 100–0%
7 Rood 3 000			255	RGBW-modus: 0–100% / CMY-modus: 100–0%
8	G r o e n		3 255	RGBW-modus: 0–100% / CMY-modus: 100–0%
9 Blauw 3 000			255	RGBW-modus: 0–100% / CMY-modus: 100–0%
10 Rood 4 000			255	RGBW-modus: 0–100% / CMY-modus: 100–0%
11 Groen 4 000			255	RGBW-modus: 0–100% / CMY-modus: 100–0%
12 Blauw 4 000			255	RGBW-modus: 0–100% / CMY-modus: 100–0%
13 Rood 5 000			255	RGBW-modus: 0–100% / CMY-modus: 100–0%
14 Groen 5 000			255	RGBW-modus: 0–100% / CMY-modus: 100–0%
15 Blauw 5 000			255	RGBW-modus: 0–100% / CMY-modus: 100–0%
16 Rood 6 000			255	RGBW-modus: 0–100% / CMY-modus: 100–0%
17 Groen 6 000			255	RGBW-modus: 0–100% / CMY-modus: 100–0%
18 Blauw 6 000			255	RGBW-modus: 0–100% / CMY-modus: 100–0%
19 Rood 7 000			255	RGBW-modus: 0–100% / CMY-modus: 100–0%
20 Groen 7 000			255	RGBW-modus: 0–100% / CMY-modus: 100–0%
21 Blauw 7 000			255	RGBW-modus: 0–100% / CMY-modus: 100–0%
22 Rood 8 000			255	RGBW-modus: 0–100% / CMY-modus: 100–0%
23 Groen 8 000			255	RGBW-modus: 0–100% / CMY-modus: 100–0%
24 Blauw 8 000			255	RGBW-modus: 0–100% / CMY-modus: 100–0%
25 Rood 9 000			255	RGBW-modus: 0–100% / CMY-modus: 100–0%
26 Groen 9 000			255	RGBW-modus: 0–100% / CMY-modus: 100–0%
27 Blauw 9 000			255	RGBW-modus: 0–100% / CMY-modus: 100–0%
28 Rood 10		000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
29 Groen 10		000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%
30 Blauw 10		000	255	RGBW-modus: 0–100% / CMY-modus: 100–0%

Contact Us

Inhoudsopgave Klik op een titel om deze te openen

Over deze handleiding
Disclaimer
BEPERKTE GARANTIE
Veiligheidsinstructies
Contact
Wat is inbegrepen
AC-stroom
Power Linking
Vervangen van de zekering
Signaalverbindingen
Aansturingspersoonlijkheden
DMX-aansluiting
Art-Net™-aansluiting
sACN-aansluiting
Kling-Net-aansluiting
RDM (apparaatbeheer op afstand)
Montage
Aanraakschermbedieningspaneel
Display op batterijstroomy
Zones voor pixelregeling
DMX-waarden
"Single Control"-waarden
Contact Us

Handleidingassistent

Aangedreven door Anthropic

Wachten op uw bericht

Productinformatie

Merk : Chauvet

Model : Maverick MK Pyxis

Categorie : Lamp
