Caractéristique	Détails
Type de lampe	BeamWash
Source lumineuse	LED
Puissance	200 W
Température de couleur	3200 K à 5600 K
Angle de faisceau	5° à 50°
Modes de contrôle	DMX, mode autonome, mode maître/esclave
Nombre de canaux DMX	10 ou 14 canaux
Utilisation recommandée	Événements, concerts, spectacles, installations permanentes
Poids	8 kg
Dimensions	32 x 22 x 20 cm
Maintenance	Nettoyage régulier des lentilles et des ventilateurs
Sécurité	Utiliser sur un support stable, respecter les instructions de montage
Garantie	2 ans

FOIRE AUX QUESTIONS - Rogue R1 BeamWash Chauvet

Comment puis-je résoudre un problème d'alimentation avec la Chauvet Rogue R1 BeamWash ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Testez avec une autre prise si nécessaire. Assurez-vous également que le fusible de la lampe n'est pas grillé.

Que faire si la lumière de la Chauvet Rogue R1 BeamWash ne s'allume pas ?

Assurez-vous que l'appareil est sous tension et que les paramètres DMX sont correctement configurés. Vérifiez également si le mode de fonctionnement est correctement sélectionné.

Comment résoudre des problèmes de communication DMX avec la Chauvet Rogue R1 BeamWash ?

Vérifiez les connexions DMX et assurez-vous que le câble est en bon état. Assurez-vous également que l'adresse DMX est correctement configurée et que le contrôleur DMX fonctionne correctement.

Que faire si la Chauvet Rogue R1 BeamWash surchauffe ?

Assurez-vous que l'appareil est bien ventilé et qu'il n'y a pas d'obstruction aux évents. Éteignez l'appareil et laissez-le refroidir avant de le rallumer.

Comment nettoyer la lentille de la Chauvet Rogue R1 BeamWash ?

Utilisez un chiffon doux et non pelucheux avec un nettoyant pour lentilles doux. Évitez d'utiliser des produits chimiques abrasifs qui pourraient endommager la lentille.

Que faire si les couleurs ne s'affichent pas correctement ?

Vérifiez les réglages de couleur sur votre contrôleur DMX. Assurez-vous que le mode de couleur est correctement sélectionné et que les LED fonctionnent sans défaut.

Comment réinitialiser la Chauvet Rogue R1 BeamWash aux paramètres d'usine ?

Accédez au menu des paramètres, puis recherchez l'option de réinitialisation d'usine. Suivez les instructions à l'écran pour compléter la réinitialisation.

Que faire si l'appareil émet des bruits inhabituels ?

Éteignez l'appareil et vérifiez si quelque chose bloque les ventilateurs ou si des pièces mobiles sont endommagées. Si le problème persiste, contactez le service après-vente.

MODE D'EMPLOI Rogue R1 BeamWash Chauvet

À Propos de ce Manuel

Le Manuel de Référence du Rogue R1 Beam Wash (MdR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

• Le luminaire doit être placé de manière à ce qu'il ne soit pas possible de le regarder de manière fixe à une distance inférieure à 21,65 pi (6,6 m).
• Si le câble ou le cordon flexible externe de ce luminaire est endommagé, il doit être remplacé par un câble ou cordon spécial disponible exclusivement auprès du fabricant ou de son prestataire de service.
• La source lumineuse contenue dans ce luminaire ne peut être remplacée que par le fabricant ou son prestataire de service ou une personne suffisamment qualifiée.
• Ce luminaire est uniquement réservé à un usage professionnel.
  • N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
• Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
• ATTENTION : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
• ATTENTION : le boîtier de ce produit peut s'avérer brûlant lors du fonctionnement.
• Montez toujours ce produit dans un endroit bien ventilé, à au moins 50 cm (20 pouces) des surfaces adjacentes.
• Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du produit lorsque celui-ci fonctionne.
  • Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce produit en hauteur.
• N'utilisez PAS cet appareil en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pourrait en affecter le fonctionnement. (IP20)
• N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.
• Ne connectez ce produit NI à un gradateur NI à un rhéostat.
• Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
• N'utilisez QUE les lyres de suspension ou les poignées pour transporter cet appareil. Ne transportez jamais cet appareil par sa lyre asservie.
• En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
• La température ambiante maximale doit être de 113^ F ( 45^ C). Ne le faites pas fonctionner à des températures plus élevées.

Conformité FCC

Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'équipement.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Ce Qui est Inclus

- Rogue R1 Beam Wash avec écran anti-éblouissement

- Fixation Omega sans matériel de montage

• Cordon d'Alimentation Neutrik ^® powerCON ^®

• Manuel de Référence

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Chaînage électrique

Il est possible connecter jusqu'à 4 produits Rogue R1 Beam Wash à 100 V, 5 produits à 120 V, 8 produits à 208 V, 9 produits à 230 V ou 10 produits à 240 V. Ne dépassez jamais ce nombre. Les cordons d'alimentation peuvent être achetés séparément.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA	Vert/Jaune	Vert/Jaune	Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Remplacement du Fusible

1. Débranchez l'appareil de l'alimentation.
2. À l'aide d'un tournevis à tête plate, dévissez le couvercle du porte-fusible du boîtier.
3. Retirez le fusil obsolète et remplacez-le par un fusible en bon état de même type et ampérage.
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Raccordement DMX

Le Rogue R1 Beam Wash fonctionnera avec une console DMX au moyen d'une connexion série DMX à 5 broches. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le Rogue R1 Beam Wash utilise une connexion de données DMX standard pour ses personnalités DMX : 14CH, 15CH, 19CH et 21CH. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.

RDM (Gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Rogue R1 Beam Wash supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Utilisez au moins un point de fixation par appareil. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir notre gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

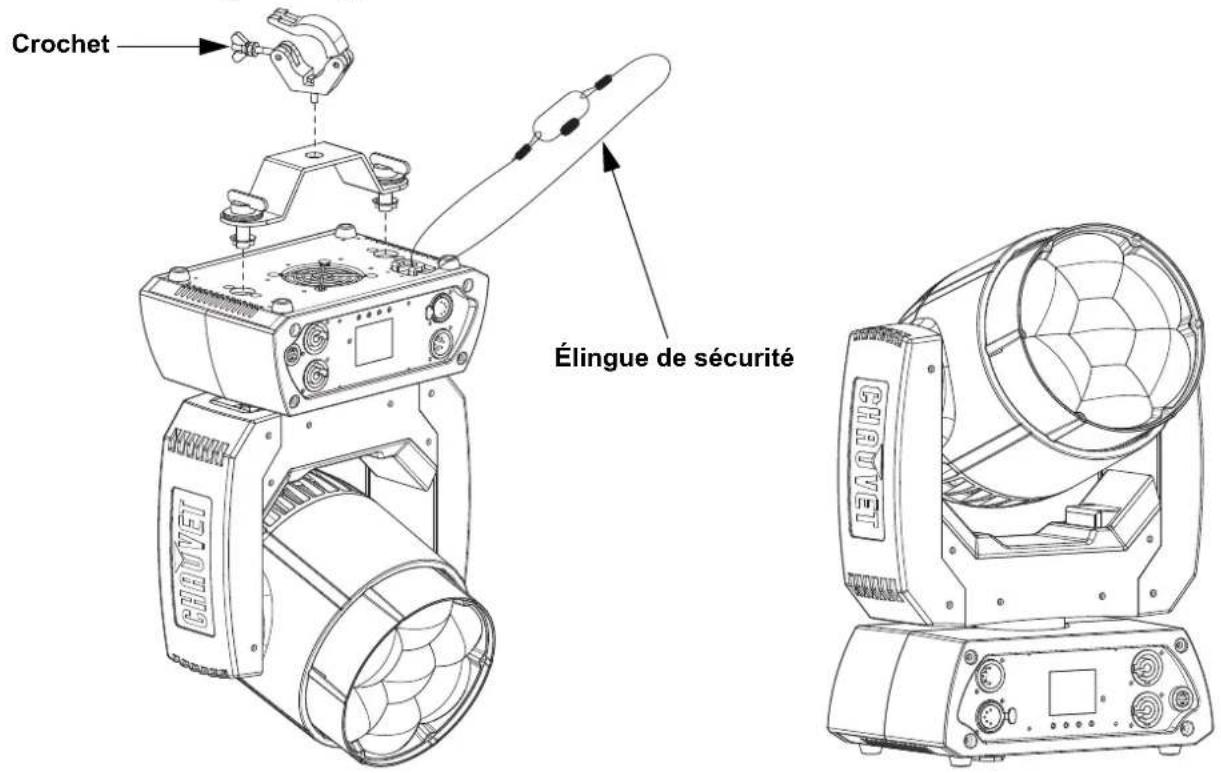

Schéma de Montage de l'Appareil

Crochet Élingue de sécurité LAQUIS

Montage en hauteur Montage au sol

Lorsqu'une seule fixation est utilisée, veillez à ce qu'elle le soit avec un boulon captif afin d'éviter tout dévissage accidentel.

Description du Tableau de Commandes

Bouton Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Permet de parcourir les listes de menu vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir les listes de menu vers le bas, dans une fonction permet de diminuer les valeurs numériques

Plan du Menu

Reportez-vous à la page du produit Rogue R1 Beam Wash sur www.chauvetprofessional.com pour la dernière carte des menu.

Menu Principal	Niveaux de Programmation Description
Address 00	1-512 Définir l'adresse de départ
Run Mode	DMX	14CH		Sélectionne la personnalité DMX
		15CH
		19CH
		21CH
	Auto Test Teste toutes les fonctions automatiquement
	Manual Test	Pan	000-255	Contrôler et tester manuellement chaque paramètre depuis le panneau de commande
		Tilt
		Dimmer
		Shutter
		Red
		Green
		Blue
		White
		Zoom
Setup	Pan Reverse	OFF Fonctionnement normal du pan
		ON Fonctionnement inversé du pan
	Tilt Reverse	OFF Fonctionnement normal du tilt
		ON Fonctionnement inversé du tilt
	Pan Angle	540 Plage d'angle de pan : 540°
		360 Plage d'angle de pan : 360°
		180 Plage d'angle de pan : 180°
	Tilt Angle	230 Plage d'angle de tilt : 230°
		180 Plage d'angle de tilt : 180°
		90 Plage d'angle de tilt : 90°
	Fans	Auto		La vitesse du ventilateur s'adapte à la température de l'appareil
		ECO Mode silencieux
		Full		La vitesse du ventilateur est réglée sur la vitesse haute
	Display	OFF L'affichage s'éteint
		ON L'affichage reste allumé
	Screen Rev	OFF L'écran s'affiche à normal
		ON L'écran s'affiche à l'envers
	Dimmer Curve	Linear		Définir la courbe de gradation
		Square
		I Squa
		SCurve
	Dimmer Speed	Smooth		Vitesse du gradateur lisse
		Fast		Vitesse du gradateur rapide

Menu Principal	Niveaux de Programmation				Description
Setup (suite)	PWM Option	600Hz			Sélectionne la fréquence de sortie MLI
		1200Hz
		4000Hz
		6000Hz
		15000Hz
	LED R POWER	050-100 Règle la puissance des LED rouges
	LED G POWER	050-100 Définit la puissance des LED verts
	LED B POWER	050-100 Règle la puissance des LED bleus
	LED W POWER	050-100 Règle la puissance des LED blanches
	Red Shift	On			Active ou désactive la fonction passe au rouge (On définit automatiquement White Mode et Color calibration à On)
		Off
	White Mode	On Calibre le blanc à 7500K
		Off Utilise les valeurs de sortie maximales
		Custom	RED	000-255	Définit la valeur maximale de LED rouge
			GREEN Définit la valeur maximale de LED verte
			BLUE Définit la valeur maximale de LED bleue
			WHITE Définit la valeur maximale de LED blanc
	Color Calibration	Off Utilise les valeurs de sortie maximales
		On Utilise les valeurs de sortie maximales
		Custom	RED	120-255	Définit la valeur maximale de LED rouge
			GREEN Définit la valeur maximale de LED verte
			BLUE Définit la valeur maximale de LED bleue
	Reset Function	Pan/Tilt	NO		Réinitialiser chaque fonction de manière individuelle ou toutes les fonctions à partir du démarrage
			YES
		Zoom	NO
			YES
		All	NO
			YES
	Factory Set				Réinitialisation aux paramètres par défaut d'usine
Sys Info	Fixture Information	Ver V_Affiche la version du micrologiciel
		Running Mode _ _ Affiche le mode d'exécution actuel
		DMX Address _ _ Affiche l'adresse de départ actuelle
		Temperature _ _ Affiche la température actuelle en °C
		Fixture Time	----		Affiche le nombre d'heure pendant lequel l'appareil est resté allumé
		UID:	----		Affiche l'UID du produit

Valeurs DMX
21CH

14CH	15CH	19CH	21CH	Fonction	Valeur	Pourcentage/Configuration
1	1	1	1	P a n	000 ⇔ 255	0–100%
2	2	2	2	Pan fin	000 ⇔ 255	Contrôle fin (16 bits)
3	3	3	3	T i l t	000	⇔ 255 0–100%
4	4	4	4	Tilt fin	000 ⇔ 255	Contrôle fin (16 bits)
5	5	5	5	Vitesse de pan/tilt	000 ⇔ 255	Rapide à lent
6	6	6	6	Gradateur	000 ⇔ 255	0–100%
-	7	7	7	Gradateur fin	000 ⇔ 255	Contrôle fin (16 bits)
7	8	8	8	S t r o	000 ⇔ 019	Éteindre
					020 ⇔ 024	Allumé
					025 ⇔ 064	Stroboscope, rapide à lent
					065 ⇔ 069	Allumé
					070 ⇔ 084	Stroboscope 100-0%, rapide à lent
					085 ⇔ 089	Allumé
					090 ⇔ 104	Stroboscope 0-100%, rapide à lent
					105 ⇔ 109	Allumé
					110 ⇔ 124	Stroboscope aléatoire, rapide à lent
					125 ⇔ 129	Allumé
					130 ⇔ 144	Stroboscope aléatoire 100-0%, rapide à lent
					145 ⇔ 149	Allumé
					150 ⇔ 164	Stroboscope aléatoire 0-100%, rapide à lent
					165 ⇔ 169	Allumé
					170 ⇔ 184	Stroboscope de pulsation, rapide à lent
					185 ⇔ 189	Allumé
					190 ⇔ 204	Stroboscope aléatoire de pulsation, rapide à lent
					205 ⇔ 209	Allumé
					210 ⇔ 224	Stroboscope 100-0-100%, rapide à lent
					225 ⇔ 229	Allumé
					230 ⇔ 244	Stroboscope de pulsation, rapide à lent
					245 ⇔ 255	Allumé
8	9	9	9	Rouge	000 ⇔ 255	0–100%
-	-	10	10	Rouge fin	000 ⇔ 255	Contrôle fin (16 bits)
9	10	11	11	Vert	000 ⇔ 255	0–100%
-	-	12	12	Vert fin	000 ⇔ 255	Contrôle fin (16 bits)
10	11	13	13	Bleu	000 ⇔ 255	0–100%
-	-	14	14	Bleu fin	000 ⇔ 255	Contrôle fin (16 bits)
11	12	15	15	Blanc	000 ⇔ 255	0–100%
-	-	16	16	Blanc fin	000 ⇔ 255000 ⇌ 004	Contrôle fin (16 bits)Pas de fonction
					005 ⇌ 009	Couleur 1
					010 ⇌ 014	Couleur 2
					015 ⇌ 019	Couleur 3
					020 ⇌ 024	Couleur 4
					025 ⇌ 029	Couleur 5
					030 ⇌ 034	Couleur 6
					035 ⇌ 039	Couleur 7
					040 ⇌ 044	Couleur 8
					045 ⇌ 049	Couleur 9
					050 ⇌ 054	Couleur 10
					055 ⇌ 059	Couleur 11
					060 ⇌ 064	Couleur 12
					065 ⇌ 069	Couleur 13
					070 ⇌ 074	Couleur 14
					075 ⇌ 079	Couleur 15
					080 ⇌ 084	Couleur 16
					085 ⇌ 089	Couleur 17
					090 ⇌ 094	Couleur 18
					095 ⇌ 099	Couleur 19
					100 ⇌ 104	Couleur 20
					105 ⇌ 109	Couleur 21
					110 ⇌ 114	Couleur 22
					115 ⇌ 119	Couleur 23
					120 ⇌ 124	Couleur 24
					125 ⇌ 129	Couleur 25
					130 ⇌ 134	Couleur 26
					135 ⇌ 139	Couleur 27
					140 ⇌ 144	Couleur 28
					145 ⇌ 149	Couleur 29
					150 ⇌ 154	Couleur 30
					155 ⇌ 159	Couleur 31
					160 ⇌ 164	Couleur 32
					165 ⇌ 169	Couleur 33
					170 ⇌ 174	Couleur 34
					175 3200K
					176 4000K
					177 5600K
					178 6500K
					179 Pas de fonction
					180 ⇌ 201	Défilement de couleur, rapide à lent
					202 ⇌ 207	Maintenir
					208 ⇌ 229	Défilement inverse de couleur, rapide à lent
					230 ⇌ 234	Pas de fonction
					235 ⇌ 249	Changement instantané de couleur, rapide à lent
					250 ⇌ 255	Pas de fonction
13	14	18	18	Zoom	000 ⇌ 255000 ⇌ 007	0–100%Pas de fonction
					008 ⇌ 023	Macro de mouvement 1
					024 ⇌ 039	Macro de mouvement 2
					040 ⇌ 055	Macro de mouvement 3
					056 ⇌ 071	Macro de mouvement 4
					072 ⇌ 087	Macro de mouvement 5
					088 ⇌ 103	Macro de mouvement 6
					104 ⇌ 119	Macro de mouvement 7
					120 ⇌ 135	Macro de mouvement 8
					136 ⇌ 151	Macro de mouvement 9
					152 ⇌ 167	Macro de mouvement 10
					168 ⇌ 183	Macro de mouvement 11
					184 ⇌ 199	Macro de mouvement 12
					200 ⇌ 215	Macro de mouvement 13
					216 ⇌ 231	Macro de mouvement 14
					232 ⇌ 247	Macro de mouvement 15
					248 ⇌ 255	Macro de mouvement 16
	-	-	20	Vitesse de macro	000 ⇌ 255	Vitesse de macro de mouvement, rapide à lent
					000 ⇌ 009	Pas de fonction
					010 ⇌ 014	Faire le noir pendant mouvement pan/tilt
					015 ⇌ 049	Pas de fonction
					050 ⇌ 054	Réinitialisation pan
					055 ⇌ 059	Réinitialisation tilt
					060 ⇌ 064	Réinitialisation zoom
					065 ⇌ 069	Pas de fonction
					070 ⇌ 074	Tout réinitialiser
					075 ⇌ 079	Pas de fonction
					080 ⇌ 084	Fonctionnement inversé du pan et tilt
					085 ⇌ 089	Fonctionnement inversé du pan
					090 ⇌ 094	Fonctionnement inversé du tilt
					095 ⇌ 099	Fonctionnement normal du pan
					100 ⇌ 104	Fonctionnement normal du tilt
					105 ⇌ 109	Fonctionnement normal du pan et tilt
					110 ⇌ 114	Active passe au rouge
14 15 19 21				Contrôle(délai d'activation de 5 secondes)	115 ⇌ 119	Désactive passe au rouge
					120 ⇌ 124	Ventilateur en mode ECO
					125 ⇌ 129	Vitesse maximale ventilateur
					130 ⇌ 134	Ventilateur automatique
					135 ⇌ 139	Courbe rapide de gradation
					140 ⇌ 144	Courbe lisse de gradation
					145 ⇌ 149	Courbe linéaire
					150 ⇌ 154	Courbe Square
					155 ⇌ 159	Courbe I Square
					160 ⇌ 164	S-Courbe
					165 ⇌ 169	Mode blanc activé
					170 ⇌ 174	Mode blanc désactivé
					175 ⇌ 179	Étalonnage des couleurs désactivé (couleur unique)
					180 ⇌ 184	Calibrage des couleurs activé (couleur unique)
					185 ⇌ 239	Pas de fonction
					240 ⇌ 247	Calibrage des couleurs activé
					248 ⇌ 255	Étalonnage des couleurs désactivé
