GEBRUIKSAANWIJZING Rogue R1 BeamWash Chauvet

Over deze handleiding

De Rogue R1 Beam Wash Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

• De armatuur moet zodanig geplaatst worden dat langdurig staren in de armatuur op een afstand van minder dan 21,65 voet (6,6 m) voorkomen wordt.
• Als de externe flexibele kabel of het snoer van deze armatuur beschadigd is, moet deze worden vervangen door een speciaal snoer of een snoer dat uitsluitend beschikbaar is bij de fabrikant of zijn onderhoudsagent.
• De lichtbron die in deze armatuur omvat is mag alleen vervangen worden door de fabrikant, of diens onderhoudsagent of een soortgelijk erkend persoon.
• De armatuur is uitsluitend bedoeld voor professioneel gebruik.
• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
  • Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
  • GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Gebruik UITSLUITEND de montagebeugels of de hendels om dit product te dragen. Draag het product niet aan de bewegende kop.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

FCC-naleving

Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.

Wat is inbegrepen

- Rogue R1 Beam Wash met verblindingscherm

• N e ^® powerCON ^® ilP65 stroomsnoer

• Omegabeugel met bevestigingsapparatuur
  • Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Power Linking

Het is mogelijk tot maximaal 4 Rogue R1 Beam Wash-producten koppelen aan 100 V, 5 producten aan 120 V, 8 producten aan 208 V, 9 producten aan 230 V of 10 producten aan 240 V. Overschrijd dit aantal nooit. Stroomkabels kunnen afzonderlijk worden gekocht.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel	Groen/geel	Groen

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

De zekering vervangen

1. Ontkoppel dit product van de stroom.
2. Gebruik een platkopschroevendraaier en schroef de kap van de zekeringshouder los van de behuizing.
3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

DMX-koppeling

De Rogue R1 Beam Wash kan met een DMX-controller werken met een 3- of 5-pins DMX seriële verbinding. Op www.chauvetprofessional.com is een DMX basishandleiding verkrijgbaar.

DMX-aansluiting

De Rogue R1 Beam Wash gebruikt een normale DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 14CH, 15CH, 19CH en 21CH. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

RDM (apparaatbeheer op afstand)

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Rogue R1 Beam Wash ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten minste één montagepunt per product. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/.

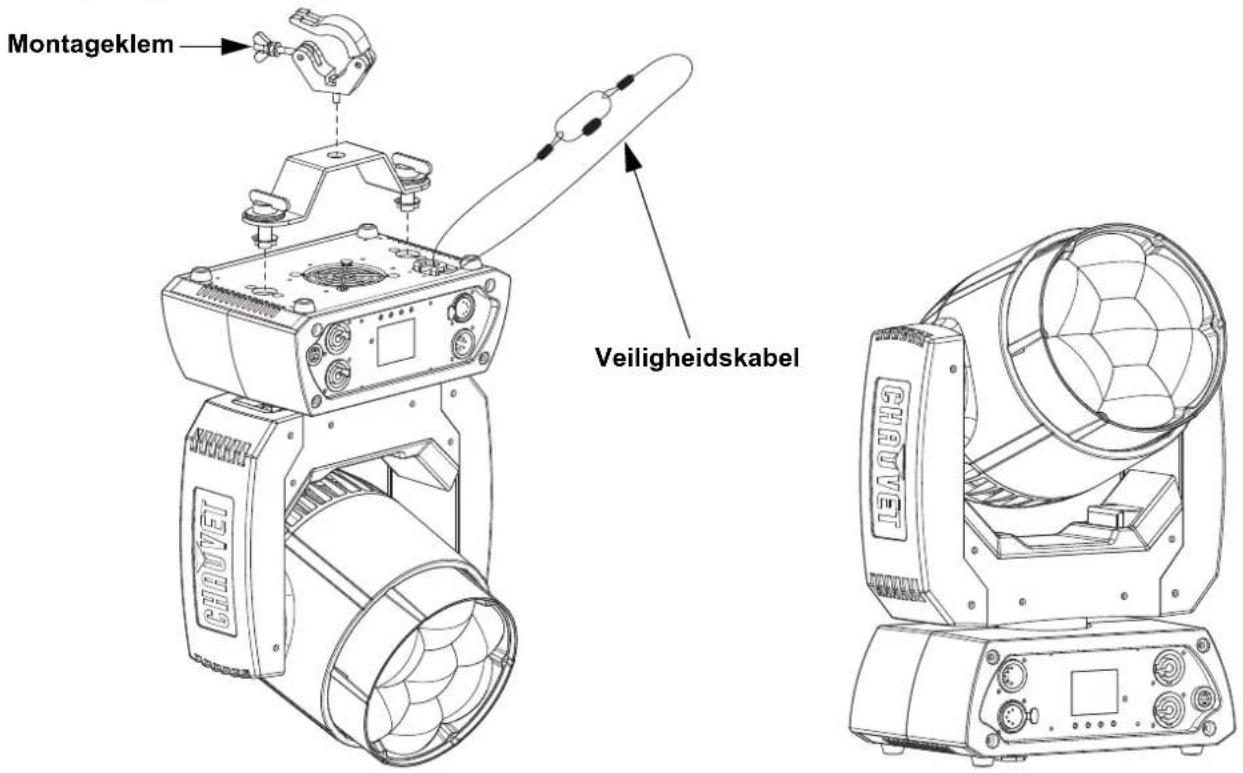

Montagediagram van het product

Montageklem Veiligheidskabel

Montage boven het hoofd Plaatsing op de vloer

Als slechts één montageklem wordt gebruikt, moet een klem met een borgbout gebruikt worden, om onopzettelijk loskomen te vermijden.

Beschrijving bedieningspaneel

Toet Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Menukaart

Raadpleeg de productpagina van der Rogue R1 Beam Wash op www.chauvetprofessional.com voor de nieuwste menukaart.

Hoofdniveau	Programmeerniveaus Beschrijving
Address 001-512 Stelt het startadres in
Run Mode	DMX	14CH		Selecteert de DMX-persoonlijkheid
		15CH
		19CH
		21CH
	Auto Test Test alle functies automatisch
	Manual Test	Pan	000-255	Test en regel alle instellingen handmatig via het bedieningspaneel
		Tilt
		Dimmer
		Shutter
		Red
		Green
		Blue
		White
		Zoom
Setup	Pan Reverse	OFF Normale zwenkbedening
		ON		Omgekeerde zwenkbediening
	Tilt Reverse	OFF Normale kantelbediening
		ON		Omgekeerde kantelbediening
	Pan Angle	540		540° pan range
		360		360° pan range
		180		180° pan range
	Tilt Angle	230		230° tilt range
		180		180° tilt range
		90		90° tilt range
	Fans	Auto		Ventilatorsnelheid in overeenstemming met de producttemperatuur
		ECO		Stille modus
		Full		Ventilatorsnelheid op hoog ingesteld
	Display	OFF Beeldscherm zal uitschakelen
		ON		Beeldscherm blijft aan
	Screen Rev	OFF Display in normale orientatie
		ON		Display in ondersteboven orientatie
	Dimmer Curve	Linear		Stelt de dimcurve in
		Square
		I Squa
		SCurve
	Dimmer Speed	Smooth		Soepele dimmersnelheid
		Fast		Snelle dimmersnelheid

Hoofdniveau	Programmeerniveaus				Beschrijving
Setup (vervolg.)	PWM Option	600Hz			Selecteert de PWM-uitgangsfrequentie
		1200Hz
		4000Hz
		6000Hz
		15000Hz
	LED R POWER	050-100 Stelt de rode LED-stroom in
	LED G POWER	050-100 Stelt de groene LED-stroom in
	LED B POWER	050-100 Stelt de blauwe LED-stroom in
	LED W POWER	050-100 Stelt de witte LED-stroom in
	Red Shift	On Zet Red Shift aan of uit(On stelt White Mode en Color calibration automatisch in op On)
		Off
	White Mode	On Kalibreert wit tot 7500K
		Off Gebruikt maximale uitvoerwaarden
		Custom	RED	000-255	Stelt de maximum waarde van de rode LED in
			GREEN		Stelt de maximum waarde van de groene LED in
			BLUE		Stelt de maximum waarde van de blauwe LED in
			WHITE		Stelt de maximum waarde van de witte LED in
	Color Calibration	Off Gebruikt de maximale uitvoerwaarden
		On Gebruikt maximale uitvoerwaarden
		Custom	RED	100-255	Stelt de maximum waarde van de rode LED in
			GREEN		Stelt de maximum waarde van de groene LED in
			BLUE		Stelt de maximum waarde van de blauwe LED in
	Reset Function	Pan/Tilt	NO		Reset individuele functies of alle functies vanaf het opstarten
			YES
		Zoom	NO
			YES
		All	NO
			YES
	Factory Set Reset naar standaard fabrieksinstellingen
Sys Info	Fixture Information	Ver V_ Toont de firmwareversie
		Running Mode __ Toont de huidige bedrijfsmodus
		DMX Address __ Toont het huidige startadres
		Temperature __ Toont de huidige temperatuur in °C
		Fixture Time __			Toont het aantal uren dat het product is ingeschakeld
		UID:			Toont de product-UID

DMX-waarden

14CH	15CH	19CH	21CH	Functie			Waarde	Percentage/instelling
1	1	1	1	Z	w	e n	k e	n 000 ⇌ 255 0–100%
2	2	2	2	Fijn zwenken			000 ⇌ 255	Fijne controle (16-bits)
3	3	3	3	K	a	n t	e l	e n 000 ⇌ 255 0–100%
4	4	4	4	Fijn kantelen			000 ⇌ 255	Fijne controle (16-bits)
5	5	5	5	Zwenk-/kantelsnelheid			000 ⇌ 255	Snel tot langzaam
6	6	6	6	Dimmer			000 ⇌ 255	0–100%
-	7	7	7	Fijne dimmer			000 ⇌ 255	Fijne controle (16-bits)
7	8	8	8	S	tr	o b	000 ⇌ 019	Uit
							020 ⇌ 024	Aan
							025 ⇌ 064	Stroboscoop, snel tot langzaam
							065 ⇌ 069	Aan
							070 ⇌ 084	Stroboscoop 100-0%, snel tot langzaam
							085 ⇌ 089	Aan
							090 ⇌ 104	Stroboscoop 0-100%, snel tot langzaam
							105 ⇌ 109	Aan
							110 ⇌ 124	Willekeurig stroboscoop, snel tot langzaam
							125 ⇌ 129	Aan
							130 ⇌ 144	Willekeurig stroboscoop 100-0%, snel tot langzaam
							145 ⇌ 149	Aan
							150 ⇌ 164	Willekeurig stroboscoop 0-100%, snel tot langzaam
							165 ⇌ 169	Aan
							170 ⇌ 184	Puls stroboscoop, snel tot langzaam
							185 ⇌ 189	Aan
							190 ⇌ 204	Willekeurig puls stroboscoop, snel tot langzaam
							205 ⇌ 209	Aan
							210 ⇌ 224	Stroboscoop 100-0-100%, snel tot langzaam
							225 ⇌ 229	Aan
							230 ⇌ 244	Puls stroboscoop, snel tot langzaam
							245 ⇌ 255	Aan
8	9	9	9	Rood			000 ⇌ 255	0–100%
-	-	10	10	Fijn rood			000 ⇌ 255	Fijne controle (16-bits)
9	10	11	11	Groen			000 ⇌ 255	0–100%
-	-	12	12	Fijn Groen			000 ⇌ 255	Fijne controle (16-bits)
10	11	13	13	Blauw			000 ⇌ 255	0–100%
-	-	14	14	Fijn Blauw			000 ⇌ 255	Fijne controle (16-bits)
11	12	15	15	Wit			000 ⇌ 255	0–100%
-	-	16	16	Fijn Wit			000 ⇌ 255	Fijne controle (16-bits)
14CH	15CH	19CH	21CH	Functie			Waarde	Percentage/instelling
							000 ⇌ 004	Geen functie
							005 ⇌ 009	Kleur 1
							010 ⇌ 014	Kleur 2
							015 ⇌ 019	Kleur 3
							020 ⇌ 024	Kleur 4
							025 ⇌ 029	Kleur 5
							030 ⇌ 034	Kleur 6
							035 ⇌ 039	Kleur 7
							040 ⇌ 044	Kleur 8
							045 ⇌ 049	Kleur 9
							050 ⇌ 054	Kleur 10
							055 ⇌ 059	Kleur 11
							060 ⇌ 064	Kleur 12
							065 ⇌ 069	Kleur 13
							070 ⇌ 074	Kleur 14
							075 ⇌ 079	Kleur 15
							080 ⇌ 084	Kleur 16
							085 ⇌ 089	Kleur 17
							090 ⇌ 094	Kleur 18
							095 ⇌ 099	Kleur 19
							100 ⇌ 104	Kleur 20
							105 ⇌ 109	Kleur 21
							110 ⇌ 114	Kleur 22
							115 ⇌ 119	Kleur 23
							120 ⇌ 124	Kleur 24
							125 ⇌ 129	Kleur 25
							130 ⇌ 134	Kleur 26
							135 ⇌ 139	Kleur 27
							140 ⇌ 144	Kleur 28
							145 ⇌ 149	Kleur 29
							150 ⇌ 154	Kleur 30
							155 ⇌ 159	Kleur 31
							160 ⇌ 164	Kleur 32
							165 ⇌ 169	Kleur 33
							170 ⇌ 174	Kleur 34
							175 3200K
							176 4000K
							177 5600K
							178 6500K
							179 Geen functie
							180 ⇌ 201	Kleurwijziging, snel tot langzaam
							202 ⇌ 207	Houden
							208 ⇌ 229	Omgekeerde kleurwijziging, snel tot langzaam
							230 ⇌ 234	Geen functie
							235 ⇌ 249	Ogenblikkelijk kleurverandering, snel tot langzaam
							250 ⇌ 255	Geen functie
13	14	18	18	Zoom			000 ⇌ 255000 ⇌ 007	0–100%Geen functie
							008 ⇌ 023	Bewegingsmacro 1
							024 ⇌ 039	Bewegingsmacro 2
							040 ⇌ 055	Bewegingsmacro 3
							056 ⇌ 071	Bewegingsmacro 4
							072 ⇌ 087	Bewegingsmacro 5
							088 ⇌ 103	Bewegingsmacro 6
							104 ⇌ 119	Bewegingsmacro 7
							120 ⇌ 135	Bewegingsmacro 8
							136 ⇌ 151	Bewegingsmacro 9
							152 ⇌ 167	Bewegingsmacro 10
							168 ⇌ 183	Bewegingsmacro 11
							184 ⇌ 199	Bewegingsmacro 12
							200 ⇌ 215	Bewegingsmacro 13
							216 ⇌ 231	Bewegingsmacro 14
							232 ⇌ 247	Bewegingsmacro 15
							248 ⇌ 255	Bewegingsmacro 16
-	-	-	20	Macrosnelheid			000 ⇌ 255	Bewegingsmacrosnelheid, snel tot langzaam
							000 ⇌ 009	Geen functie
							010 ⇌ 014	Zwenk-/kantelverduistering
							015 ⇌ 049	Geen functie
							050 ⇌ 054	Zwenk-reset
							055 ⇌ 059	Kantel-reset
							060 ⇌ 064	Zoom-reset
							065 ⇌ 069	Geen functie
							070 ⇌ 074	Alles-reset
							075 ⇌ 079	Geen functie
							080 ⇌ 084	Omgekeerde zwenk- en kantelbediening
							085 ⇌ 089	Omgekeerde zwenkbediening
							090 ⇌ 094	Omgekeerde kantelbediening
							095 ⇌ 099	Normale zwenkbediening
							100 ⇌ 104	Normale kantelbediening
							105 ⇌ 109	Normale zwenk- en kantelbediening
							110 ⇌ 114	Red shift aan
14 15 19 21				Regeling(5 seconden activeringsvertraging)			115 ⇌ 119	Red shift uit
							120 ⇌ 124	Ventileer ECO-modus
							125 ⇌ 129	Ventilator volle snelheid
							130 ⇌ 134	Ventilator automatische snelheid
							135 ⇌ 139	Snelle dimcurve
							140 ⇌ 144	Soepele dimcurve
							145 ⇌ 149	Lineaire curve
							150 ⇌ 154	Vierkante curve
							155 ⇌ 159	I Vierkante curve
							160 ⇌ 164	S curve
							165 ⇌ 169	Witte modus aan
							170 ⇌ 174	Witmodus uitgeschakeld
							175 ⇌ 179	Kleurkalibratie uit (enkele kleur)
							180 ⇌ 184	Kleurkalibratie aan (enkele kleur)
							185 ⇌ 239	Geen functie
							240 ⇌ 247	Kleurkalibratie aan
							248 ⇌ 255	Kleurkalibratie uit
